气体继电器与变压器的安全
升压变压器气体继电器效验报告
升压变压器气体继电器效验报告
以下是升压变压器气体继电器效验报告的模板：
升压变压器气体继电器效验报告
前言：
本报告旨在对升压变压器的气体继电器进行效验和评估。
气体继电器是变压器的重要保护装置，能够监测变压器内部的气体浓度，及时发现潜在的故障和异常，保证变压器的安全运行。
一、气体继电器基本信息
1.1 继电器型号：
1.2 继电器制造商：
1.3 继电器安装位置：
二、效验项目和方法
2.1 外观检查：检查继电器外观是否完好，无明显损坏或腐蚀。
2.2 连接检查：检查继电器与变压器的连接是否牢固，无松动。
2.3 参数校验：使用合适的测试设备对继电器的参数进行校验，包括报警浓度、动作时间等。
2.4 效验记录：将各项效验结果记录在表格中。
三、效验结果
3.1 外观检查结果：（填写检查结果）
3.2 连接检查结果：（填写检查结果）
3.3 参数校验结果：（填写校验结果）
四、效验结论
根据以上效验结果，结合继电器的技术要求和标准，现对气体继电器的状态进行综合评估，并给出以下结论：
4.1 继电器状态：（填写继电器当前状态，如正常、异常等）4.2 建议措施：（如有必要，填写建议的维修或更换措施）
五、其他问题及建议
（可根据实际情况填写）
六、检验人员签字
报告编制人：______________
报告审查人：______________
报告日期：_____________
以上是升压变压器气体继电器效验报告的模板，具体内容可根据实际情况进行修改和补充。
气体继电器
气体继电器是油浸式变压器上的重要安全保护装置，它安装在变压器箱盖与储油柜的联管上，在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路，使有关装置发出警报信号或使变压器从电网中切除，达到保护变压器的作用。
如果不能正确使用或使用不当，则可能造成变压器损坏。
在电力工业中，油浸式电力变压器应用非常广泛，在油浸式电力变压器的内部故障保护中，气体继电器保护是一种最基本的保护措施。
气体继电器简介气体继电器气体继电器又称瓦斯继电器，是利用变压器内故障时产生的热油流和热气流推动继电器动作的元件，是变压器的保护元件；瓦斯继电器装在变压器的油枕和油箱之间的管道内；如果充油的变压器内部发生放电故障，放电电弧使变压器油发生分解，产生甲烷、乙炔、氢气、一氧化碳、二氧化碳、乙烯、乙烷等多种特征气体，故障越严重，气体的量越大，这些气体产生后从变压器内部上升到上部的油枕的过程中，流经瓦斯继电器；若气体量较少，则气体在瓦斯继电器内聚积，使浮子下降，使继电器的常开接点闭合，作用于轻瓦斯保护发出警告信号；若气体量很大，油气通过瓦斯继电器快速冲出，推动瓦斯继电器内挡扳动作，使另一组常开接点闭合，重瓦斯则直接启动继电保护跳闸，断开断路器，切除故障变压器。
当然，刚投入的变压器通电后，油受热使油中溶解的气体上升，及其他一些因发热产生的气体也可以使瓦斯继电器误动作。
气体继电器 - 技术参数远传式sf6气体密度继电器额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
释放电流是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
气体继电器与变压器的安全
气体继电器与变压器的安全气体继电器和变压器在电力系统中扮演着重要角色，它们的安全性对于电力系统的稳定运行至关重要。
下面将分别从气体继电器和变压器的安全角度进行探讨。
一、气体继电器的安全气体继电器是一种利用气体介质(如SF6气体)进行开断和合闸的电器设备。
其安全性主要体现在以下两个方面：1. 气体继电器的密封性能气体继电器的密封性能直接关系到气体泄漏的问题。
气体继电器处于高压状态下，一旦发生泄漏，不仅会破坏设备本身的正常运行，还可能引发火灾或爆炸等严重安全事故。
因此，气体继电器必须具备良好的密封性能，能够有效防止气体泄漏。
在设计和生产气体继电器时，厂家需要采取一系列措施来确保其密封性能，例如选用合适的材料、采用可靠的密封结构等。
2. 气体继电器的绝缘性能气体继电器在高压状态下工作，因此其绝缘性能至关重要。
如果绝缘性能不达标，会导致设备出现击穿现象，从而导致设备失效或引发火灾等事故。
为了确保气体继电器的绝缘性能，厂家需要采用高质量的绝缘材料，加强产品的绝缘设计，并进行严格的绝缘性能测试。
二、变压器的安全变压器是电力系统中常见的设备，其安全性主要涉及以下几个方面：1. 变压器的绝缘耐压试验变压器的绝缘性能对于其安全性至关重要。
绝缘性能不达标可能导致设备击穿，引发火灾、爆炸等严重事故。
因此，厂家在生产变压器时，需要进行一系列绝缘耐压试验，确保其绝缘性能符合标准要求。
2. 变压器的过载和短路保护变压器在运行过程中可能会面临过载或短路等异常情况，这些情况可能导致设备损坏甚至发生火灾等事故。
为了提高变压器的安全性，厂家通常会在变压器上设置过载和短路保护装置，以便及时切断电源，避免故障蔓延。
3. 变压器的油漏检测和防护变压器通常采用油作为冷却介质，因此油漏可能成为一个潜在的安全隐患。
为了防止油漏引发火灾或爆炸等事故，厂家需要对变压器的油箱、油管等进行严密的检漏，确保变压器正常工作。
综上所述，气体继电器和变压器在电力系统中的安全性非常重要。

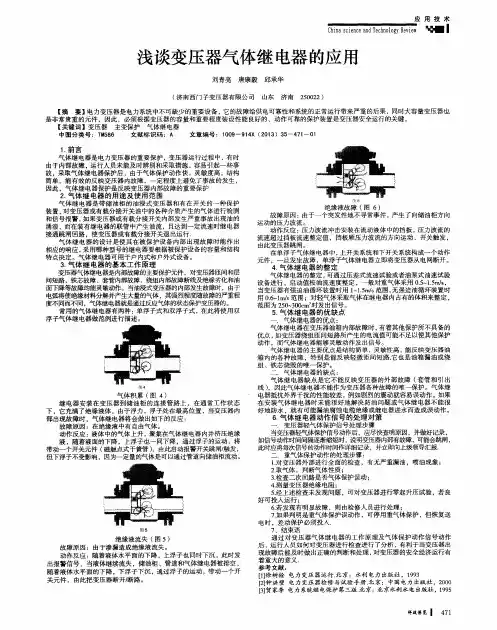

浅谈变压器气体继电器的应用
．
４ ． 测量变压器绝缘电阻；
５ ． 经上述检查未发 现问题 ， 可对变压器进行零起 升压试验 ，若 良
好可投入运行 ； ６ ． 若发现有明显故障 ，则 由检修人员进行处理 ；
绝缘液流失 （ 图 ５） 故障原 因：由于渗漏造成绝缘液流失。 动作反应 ：随着液体水平面的下降 ，上浮子也 同时下沉 ，此时发 出报警信号 ，当液体继续流失 ，储油柜 、管道和气体继电器被排空 ， 随着液体水平面 的下降 ， 下浮子下沉 ， 通过浮子 的运动 ， 带动一个开 关元件 ，由此把变压器 断开／ 断路 。
６ ． 气 体 继 电器 动作 信 号 的处 理 对 策
变压器轻气体保护信号处理步骤 当变压器轻气体保护信号动作后 ， 应尽快查明原因，并做好记录， 如信号动作时间间隔逐渐缩短时 ， 说明变压器 内部有故障 ， 可能会跳闸， 此时应将每次信号的动作时间作详细记录， 并立即向上级领导汇报． 二．重气体保护动作 的处理步骤 ： １ ． 对变压器外部进行全面 的检查 ，有无严重漏油 ，喷油现象 ； ２ ． 取气体 ，判 断气体性质 ； ３ ． 检查二次回路是否气体保护误动 ；
７ ． 如果判明是重气 体保护误 动作 ，可停用重气体保 护，但恢复送 电时 ，差动保护必须投入． ７ ，结束语 通过 对变压器气体继 电器 的工作原 理及气体保护 动作 信号动作 后 ，运行人员如何对变压 器进行检查进行 了分析 ， 有利 于当变压器出 现故障后能及时做出正确的判断和处理 ， 对变压器的安全经济运行有 着重大 的意义． 参考文献 ：
一
．
优点 ， 如变压 器绕组 匝间短路所产生 的电流值可能不 足以使其他保护 动作 ，而气体继 电器能够灵敏动作发出信号 。 气 体 继 电 器 的主 要 优 点 是 结 构 简单 ，灵 敏 性 高 ，能反 映 变 压 器 油 箱 内的各 种故 障 ，特别是能反 映轻微 匝间短路． 它也是油箱漏油或绕 组 、铁芯烧毁 的唯一保护。 二．气体继 电器 的缺点 ： 气体 继电器缺 点是它不能反 映变压器的外部故 障 （ 套管和引 出 线） ，因此气 体继 电器不能作为变压器各种故 障的唯一保护 。气体继 电器抵抗外界干扰 的性能较差 ，例如剧烈 的震动就容易误动作。如果 在 安装气体继 电器时未能很好地解 决防油 问题或气体 继电器不能很 好地防水 ，就有 可能漏油腐蚀 电缆绝缘或继电器进水 而造成误动作 。
浅析主变压器气体继电器故障
浅析主变压器气体继电器故障1 概况大型电力变压器最重要的非电量保护装置非气体继电器莫属。
以往事实表明，如果变压器装有气体继电器，当变压器发生绝缘性快速分解或是变压器本体发生放电性故障时，气体继电器往往最先做出反应。
它能有效减少变压器故障带来的损失。
目前市面上主要出售QJ-25、QJ-50、QJ-80等几种改进的QJ系列的气体继电器，它们的基本结构相同，用哪一种都能起到同样保护的效果。
此类产品的型号、规格及技术要求等问题在《气体继电器》（JB/T9647-1999）中有详细说明。
QJ系列气体继电器在速动油压继电器、皮托继电器、BR-1型等进口继电器中也有采用。
遗憾的是，到现在为止，技术工程师仍然没有找到一种非电量保护装置可以取代气体继电器在大型变压器的设置。
气体继电器是如何运行并起到保护作用？以下做简要分析。
当变压器内部发生轻微非正常现象时，油分解产生的气体会迅速升到继电器的上部，达到饱和程度时，上开口杯会下降到继电器的磁铁与干簧接点吸合的位置，这时气体继电器就会发出轻瓦斯信号。
注意区分当油位降低时，也会迫使轻瓦斯发出求救信号。
绝缘油会在变压器发生故障时自动大量分解，并迅速翻腾浪涌，如果油流速度达到气体继电器启动定值，油流就会冲击拍打油管内的挡板，当达到一定程度时，继电器上的磁铁会与干簧接点吸合，发出重瓦斯信号，重瓦斯发生作用，切断故障。
当然，气体继电器也有失误时，本文主要对继电器的非正常运作情况进行分析总结，归纳其产生失误的原因，同时提出改进措施。
为正常使用继电器，使重瓦斯发生动作，有效规避风险提供参考。
2 气体继电器故障分析气体继电器是电力设备正常安全运行的有力保证。
这一保护装置发生的非正常运行的类别主要有线路接触不良，接线错误、短路、自身材质不达标、抗干扰能力弱等常见问题，具体分析结果如下：2.1 电压互感器的接线故障问题继电保护装置经常发生的运行错误就是电压互感器的接线问题，又分为二次中性点接线错误、回路短路、接地、断线等现象。
变压器的安全注意事项
—.防止变压器绝缘击穿1、防止水及空气进入变压器(1)变压器在运行中应防止进水受潮，套管顶部将军帽，储油柜顶部，套管升高坐及其连管等处必须良好密封。
必要时应进行检漏试验，如已发现绝缘受潮，应及时采用对应措施。
(2)对大修后旳变压器应按制定阐明书进行真空处理和注油，其真空度抽真空时间，进油速度等均应到达规定。
(3)从储油柜补油或带电滤油时，应先将储油柜旳积水放尽，不得从变压器下部进油，防止水分。
空气或油箱底部杂质进入变压器器身。
(4)当气体继电器发出轻瓦斯动作信号时，应立即检查气体继电器，及时取气样检查，以判明气体成分，同步取油样进行色谱分析及时查明原因并排除。
(5)应定期检查呼吸器旳硅胶与否正常，切实保证畅通。
(6)变压器停运时间超过6个月，在重新投入运行前，应按预试规程规定进行有关试验。
2、防止异物进入变压器。
(1)变压器更换冷却器时，必须用合格绝缘油反复冲洗油管道，冷却器，直至冲洗后旳油试验合格并无异物为止。
如发现异物较多，应深入检查处理。
(2)要防止净油器装置内旳硅胶进入变压器。
应定期检查滤网和更换吸附剂。
(3)加强定期检查油流继电器指示与否正常。
检查油流继电器挡板与否损坏脱落。
3、防止变压器绝缘损伤(1)检修需要更换绝缘件时，应采用符合制造厂规定，检查合格旳材料和部件，并经干燥处理。
(2)变压器运行检修时严禁蹬踩引线和绝缘支架(3)变压器应定期检测其绝缘。
4、防止变压器线圈温度过高，绝缘劣化或烧损(1)当变压器有缺陷或绝缘出现异常时，不得超过规定电流运行，并加强运行监视。
(2)定期检查冷却器旳风扇叶片应平衡，定期维护保证正常运行，对震动大，磨损严重旳风扇电机应进行更换。
(3)变压器过负荷运行应按照GB/T15164-94《油浸式电力变压器负载导则》和DL/T572-95《电力变压器运行规程》执行。
(4)运行中变压器旳热点温度不得超过GB/T15164-94《油浸式电力变压器负载导则》限值和特定限值。
变压器气体继电器保护动作的原因与判断
变压器气体继电器保护动作的原因与判断摘要:变压器是电力系统特别是变配电系统中十分重要，不可缺少的电器元件，它的安全运行和正常供电会对电网及用户起到重要的作用，基于这点，它必须配备安全可靠的保护装置。
气体继电器就是变压器内部故障的一种基本保护。
关键词:变压器；气体继电器；重瓦斯；轻瓦斯变压器是一种静止的电气设备，结构上比较可靠，发生故障的机会较少。
但是，它又是电力系统中使用普遍而又十分重要的电气元件，一旦发生故障就会给系统的正常供电和安全运行带来严重的影响。
大容量的电力变压器又是十分贵重的设备。
因此，必须根据变压器的容量及其重要程度，装设性能良好，动作可靠的保护装置。
特别是油箱内部故障，包括绕组的相间短路、单相匝间短路及接地短路等。
这些故障将产生电弧，烧坏绕组及铁芯、引起绝缘材料及变压器的强烈气话，甚至造成油箱的爆炸。
瓦斯保护它是油箱内部故障的主保护，能反应油面的降低，并可根据故障的严重程度，动作于信号或跳闸。
气体继电器保护是油浸式电力变压器内部故障的一种基本保护。
根据规定对于容量在800kVA以上的电力变压器均应装有气体继电器，它可以监视变压器内部所发生的大部分故障，帮助运行和检修，试验人员预测和分析事故。
当变压器油箱内部发生各种故障时，由于故障点局部的高温，将使变压器油分解而产生气体。
当故障比较严重时，在电弧的作用下，绝缘材料和变压器油分解所产生的气体大量增加。
反应故障时的气体而构成的保护，称瓦斯保护。
当变压器内部出现匝间短路，绝缘损坏等故障时，其内部都将产生大量的热能，使油分解出可燃性气体，向油枕方向流动。
当流速超过气体继电器的整定值时，气体继电器的挡板受到冲击，使断路器跳闸，从而避免事故扩大，此种情况称之为重瓦斯保护动作。
当气体沿油面上升，聚集在气体继电器内部超过30mL时，也可以使气体继电器的信号接点接通，发出警报，此种情况称之为轻瓦斯保护动作。
气体继电器动作的原因很多，诸如再给变压器加油，虑油时，或者冷却系统不严密，致使空气进入了变压器，当温度急剧下降或者漏油时，致使油面缓慢降低，变压器本身故障而产生故障少量气体；内部发生穿越性短路故障；保护装置二次回路发生故障等等。
变压器用气体继电器标准
变压器用气体继电器标准《变压器用气体继电器标准：守护电力的“神秘法典”》嘿，大家想象一下，如果电力世界是一个超级英雄的战场，那变压器就是其中的钢铁巨人，而气体继电器就是它的秘密武器！你可别小瞧了这个小小的气体继电器，它的标准那可是至关重要呀！就像超级英雄得遵守自己的行动准则，不然可就要闹笑话啦！不搞懂这变压器用气体继电器标准，那电力系统的稳定运行可就像没头苍蝇一样乱撞啦！“精准探测大师：敏感度的极致追求”在这个小标题下呀，我们可以说：“嘿，气体继电器呀，你得像个超级侦探一样，一丝一毫的异常都不能放过呀！”气体继电器对变压器内部故障的敏感度那可是关键中的关键。
它就像是一个警惕的哨兵，时刻准备着发出警报。
比如说，当变压器内部出现轻微的故障，产生少量的气体时，它必须要迅速反应，就像武林高手一样，眼观六路、耳听八方。
这时候，它的标准就要求它具备极高的敏感度，能够在第一时间察觉到异常。
就好比你在玩找不同的游戏，得迅速找到那一点点的差别，不然游戏可就输啦！我们可以想象一下，如果气体继电器敏感度不够，那等它反应过来，变压器可能都已经“病入膏肓”啦！“稳定运行护卫：可靠性的坚如磐石”哇塞，这里我们可以喊一句：“气体继电器呀，你可是变压器稳定运行的坚实护卫呀！”可靠性就像是气体继电器的生命线。
它必须要在各种恶劣的环境下都能稳定工作，不管是高温酷暑，还是严寒冰冻。
这就好比是一个勇敢的战士，不管遇到什么艰难险阻，都要坚守岗位。
它的标准要求它具备超强的抗干扰能力，不能因为一点小小的干扰就“撂挑子”。
比如，旁边有其他电器设备产生的电磁干扰，它也得像个坚定的卫士一样，不为所动，专心守护变压器的安全。
要是它不可靠，那变压器可就随时处于危险之中啦，就像一个没有盾牌的战士，在战场上那可太危险啦！“精确指示精灵：准确性的完美呈现”哈哈，这里可以说：“气体继电器呀，你的指示可得像指南针一样准确呀！”准确性对于气体继电器来说，那就是它的核心竞争力。
变压器气体继电器误动原因分析及对策
变压器气体继电器误动原因分析及对策气体继电器具有灵敏度高、动作迅速、接线简单等优点，作为变压器的非电量保护装置能反映变压器油箱中的故障和油面降低等问题。
然而近年来变压器非电量保护继电器相关的缺陷和事故事件时有发生，其中一部分原因则是由于气体继电器误动故障造成，因此本文针对气体继电器误动的原因进行了具体的分析，同时提出了相应的防止变压器气体继电器误动的措施。
标签：气体继电器；非电量保护；缺陷；误动故障1 概述气体继电器具有灵敏度高、动作迅速、接线简单等优点，可以用来反映变压器油箱中的故障和油面降低等问题。
当绕组轻微匝间故障、局部放电等低能量故障及铁芯发热等非电气网络故障时，瓦斯保护针对变压器内部轻微故障较电量保护具有更高的灵敏度及快速性。
然而近年来变压器非电量保护继电器相关的缺陷和事故事件时有发生，其中一部分原因则是由于气体继电器误动故障造成的。
因此，本文就气体继电器误动原因进行分析并提出相应的防范措施。
2 氣体继电器的主要功能（1）轻瓦斯保护。
轻瓦斯保护是指变压器内部过热，或局部放电，使变压器油温上升而分解，产生一定的气体，汇集于继电器内，达到了一定量后触动继电器，发出预警信号。
正常工作中，有足够的油在气体继电器里面，在油中会有一个上浮球，也叫浮子，上浮位置处，将会断开干簧的触点。
如果变压器出现的运行中故障，会有异常热出现在故障点的局部，在其周围的变压器油，会有一定改变，那就是受热膨胀，油出现了溶解，并会有空气出来，变成气泡上到上面，发生这样变化的过程中，油还会同其他材料受到放电与电弧的影响，发生电离反应，产生出瓦斯。
假设故障不严重，瓦斯气体会尽到气体继电器中，降低油面高度，上浮求出现了下沉运动，接通了干簧触点，有危险信号发出。
（2）重瓦斯保护。
重瓦斯保护是指变压器内发生严重短路后，将对变压器油产生冲击，作用到油，其会朝着继电器挡板做流冲运动，这时发生跳闸动作。
假设变压器出现的严重故障，瓦斯气体数量较多，就会突然之间变压器内增加更大的压力，油朝向油枕做冲击运动，挡板护受到油的冲击，但是挡板还需要去对抗磁铁阻力，为了能带起磁铁，移动到干簧触点，促使其接通，促使跳闸出现。
变压器气体继电器的工作原理与维护措施
垫老化破损 、 兰结合 面变形 、 法 油循 环 系统进 气 、 油 潜 泵滤 网堵塞 、 焊接 处砂 眼进气 等 问题 引起 变压 器密 封 不 良， 导致空气进 入变压 器 ； 油器 在检修 安 装时 ， 净 由 于排气不彻底 、 净油器入 口脚垫密封不 好等原 因 ， 空 使 气进入变压器 ， 导致轻瓦斯继 电器动作 。
板 ， 板 克 服 弹 簧 的阻 力 ， 动 磁 铁 向 干 簧 触 点 方 向 移 挡 带
（） １ 日常巡 视 。《 电力变 压器运 行规 程》 规定 ， 在 变压器 的 日常巡视 项 目中 ， 应检查 气体 继 电器 内有无 气体 ； 气体继电器连接管上的阀门应 在打开状态 ； 变压 器 的呼吸器应在 正常工作 状态 ； 瓦斯保 护连接 片投入 应正确 ； 油枕的油 位应在 合适位 置 。气体 继 电器 防水 罩应牢 固； 继电器接 线端 子处不应 渗油 ， 能 防止雨 、 且 雪、 灰尘 的侵入 ； 电源及其 二次 回路要有 防水 、 防油 和 防冻的措施 ， 并在春秋 两季进 行防水 、 防油和防冻 的检
泡。
气体继 电器主要 由开 口杯 、 干簧 触点 、 板、 挡 弹簧
和 磁 铁 等 部 件 组 成 。正 常 运 行 时 ， 体 继 电 器 充 满 油 ， 气 开 口杯 浸 入 在 油 内 ， 于 上 浮 位 置 ， 簧 触 点 断 开 。 当 处 干
（ ） 热 器 上 部 进 油 阀 门关 闭 。 散 热 器 上 部 进 油 ５散
变压 器 辅 助 系统 气 体 继 电器
Ｃ
产安全运行。 关键 词 维 护
中 图分 类 号 Ｔ ６ １ ． Ｄ １ ５ 文 献标 识码
安装 在变 压器 箱盖 与储 油 柜 连 管上 的 气体 继 电
气体继电器选用导则
气体继电器，又被称为瓦斯继电器，是大型电力变压器最重要的非电量保护装置。
在变压器内部发生放电性或由其他因素引起的绝缘油快速分解故障时，气体继电器能最灵敏地反映这些故障。
正确选用气体继电器对确保变压器的安全运行十分重要。
以下是选用气体继电器的主要导则：
1.根据变压器的容量和电压等级选择适当的气体继电器。
一般来说，大容量、高电压的变压器应选用性能更稳定、更可靠的气体继电器。
2.考虑气体继电器的灵敏度和动作速度。
对于需要快速切断故障的变压器，应选择动作速度快、灵敏度高的气体继电器。
3.注意气体继电器的接线方式和触点容量。
气体继电器的接线方式应与变压器的接线方式相匹配，触点容量应满足控制回路的要求。
4.检查气体继电器的密封性能和绝缘性能。
气体继电器应具有良好的密封性能和绝缘性能，以防止气体泄漏和电气故障。
5.考虑气体继电器的安装和维护方便性。
气体继电器应易于安装和维护，以便于定期检查、调试和更换。
6.选择具有成熟技术和可靠质量的气体继电器制造商。
购买气体继电器时，应选择有良好信誉和售后服务的制造商，以确保产品的质量和可靠性。
总之，在选用气体继电器时，应综合考虑变压器的容量、电压等级、故障类型、接线方式、触点容量、密封性能、绝缘性能以及安装维护方便性等因素，以选择最适合的气体继电器，确保变压器的安全运行。
220kV变压器气体继电器误动作分析及防范
第 ２ 卷 第 ３期 ５
２０ 年 ６ ０８ 月
供 用 电
６ ５
２ ０ｋ ２ Ｖ变压器气体 继 电器误动 作分析及防范
李 璐 ， 正鸣 ， 陈 邝 石 ， 东升 许
（ 州供 电公 司 ， 南 郑州 郑 河
摘
４０ ０ ） ５ ０ ６
要 ： 体 继 电器 保 护 是 电 力 变 压 器 的 一 种 基 本 保 护 。如 何 正 确 选 型 、 用 和 维 护 有 一 定 现 实 意 义 。 以 河 气 使
南 郑 州 供 电 公 司 一 起 ２ ０ｋ 变 压 器 进 Ｅ 双 浮 球 气 体 继 电 器 误 动 作 为 实 例 进 行 了 分 析 。叙 述 了气 体 继 电 器 ２ Ｖ ｌ 的 动 作 原 理 ， 这 次 误 动 作 的 具 体 原 因做 了 详 细 分 析 ， 进 行 了相 应 的 试 验 予 以验 证 。总 结 提 出 了 电力 企 业 对 并 在 进 行 气 体 继 电器 选 型 、 收 和 校 验 的 注 意 事 项 。 验
气 体继 电器 保护 是 电力 变压 器 内部 的 一种 基 本保 护 。用 于 构成气 体 继 电器保 护 的气 体 继 电器
型 号很 多 。根 据 Ｇ ６ ５ ． ． — １ ８ 《 相 油 浸 Ｂ ４１ １１ ９６ 三
分 析 ， 出 了电力 企业 在进 行气 体 继 电器选 型 、 提 验
ｔ ｎｔｄ ｂｌ－ ｌ ｔｎｇ ｂａ ｌｇａ ｅ ａ ２０ ｋＶ ｒ ｎｓｏｒ ｅ ｎ ａ ｏｕ ｅ ｆｏａ ｉ ｌ ｓ ｒ ｌ ｙ ｏｆ２ ｔ ａ ｆ ｍ ｒｉ Ｚｈｅ ｚ ｕ ＰｏｗｅｒＳｕｐ ｙ Ｃｏ ｐａ ｅ ｎａ ｏｖ— ｎｇ ｈｏ ｐｌ ｍ ｎｙ Ｈ ｎ ｎ Ｐｒ ｉ ｅ ｗａｓｍ ａ — ｐｅ ａ ｅｄ，ａ ｌ ｚ ｓｉ ｔ ｉ ｔ ｅ ｃ ｕｓ ｈ ｓｍ ａｌｏｐ ｒ ｔｏ ｎｃ ｌｏ ｒ ｔ ｎａ ｙ ｅ ｎ ｄｅ ａｌ ｈ ａ ｅｏｆｔ ｉ － ｅ ａ ｉｎ，ｖｅ ｉｉｓｉ ｅ ｔ ｎ ｒ ｓ ｎ ｓｓ ｍ ｅ ｒｆｅ ｔｂｙ ｔ ｓ ，ａ ｄ ｐ ｅ ｅ ｔ ｏ ｐｏｎｔ ｏｒａ ｔ ｎｔｏｎ ｉ ｈｅ ｓ ｅ ｔｏ ｉ ｓｆ ｔｅ ｉ ｎ ｔ ｅｌｃ ｉｎ， ａ ｃ ｐ ａ ｅ ａ ｅ ｔｆｃ ｔｏ ａ ｅｌｙ ｃ ｅ ｔ ｎｃ ｎｄ ｒ ｃ ｉｉａ ｉｎ ｏｆｇ ｓ ｒ ａ ． Ｋｅ ｒ ｓ：ｒ ｎｓｏｒ ｒ；ｇａ ｅａ ｙ ｗｏ ｄ ｔ ａ ｆ ｍｅ ｓ ｒ ｌｙ；ｏ ｌｓ ｇｅ ｉ ｕｒ
变压器气体继电器故障分析与改进措施
变压器气体继电器故障分析与改进措施变压器气体继电器故障分析与改进措施1概况气体继电器是大型电力变压器最重要的非电量保护装置。
实践证明，装有气体继电器的变压器，在变压器本体发生放电性或由其他因素引起的绝缘油快速分解故障时，反映最灵敏的往往是气体继电器。
它的正确动作能大大减少变压器故障后的损失。
目前，QJ系列的气体继电器主要有QJ-25、QJ-50、QJ-80等几种或其改进型产品，它们的结构基本相同。
在JB/T9647-1999《气体继电器》中，规定了此类产品的型号、技术要求等。
在一些显示器变压器上也有采用，如速动油压继电器、皮托(PITOT)继电器、BR-1型继电器或MK-10型继电器等。
但到目前为止，尚没有出现一种可以完全取代气体继电器的大型电力变压器的非电量保护装置。
当变压器内部出现轻微故障时，因油分解产生的气体逐渐积聚到气体继电器上部，达到一定量时，使上开口杯下降到某一限定位置，其上的磁铁使干簧接点吸合，发出轻瓦斯保护动作，发出信号。
当变压器内部发生严重故障时，绝缘油被迅速并大量分解，使油箱内压力急剧升高，出现油的浪涌现象，气体继电器连接油管内产生油流达到继电器启动定值时，油流冲击挡板，当挡板旋转到某一限定位置时，其上的磁铁使干簧接点吸合，使生瓦斯保护动作、开关跳闸、切除故障。
气体继电器的动作有正确动作和误动作之分。
文章就气体继电器因使用不当或制造缺陷原因，产生非正常动作的情况加以统计分析，并提出一些改进措施，为正确使用变压器瓦斯保护装置提供参考。
2辽宁电网发生的主事故实例2.1使用维护不当引起重瓦斯保护动作2.1.1呼吸系统不畅(1)1991年1月12日，太平哨电厂2号主变压器正常运行中(SFPL-120000/220型)，重瓦斯保护动作跳闸。
当时有功功率为80MW、无功功率为20MVAR，上层油温为66℃。
因环境温度低，已经吸潮的吸湿器硅胶结块，引起呼吸不畅，在机组负荷增加、油温升高时，造成呼吸器跑油，热油将硅胶结块融化，压力突然释放，造成重瓦斯保护动作跳闸。
变压器压力释放阀、气体继电器、吸湿器等设备的作用及维护
变压器压力释放阀、气体继电器吸湿器等设备的作用及维护摘自本人撰写的《余热（下册）》一、变压器压力释放阀的作用是什么？YSF系列压力释放阀是用来保护大中型油浸式变压器的压力保护装置，在变8压器内部故障产生大量气体时，可以避免油箱变形和爆裂。
该装置采用定向喷油方式，避免了大范围喷油和污染。
该装置内部设有一个信号开关，其常开接点在装置开启喷油时闭合，将压力释放信号送入变压器非电量保护装置（NDSBT-300），在发出事故信号的同时，跳开变压器两侧开关。
该装置的开启压力为55Kpa（该压力系变压器油箱安全压力的0.6～0.7倍）；关闭压力为34Kpa。
二、变压器压力释放阀应该进行哪些维护与试验？应该利用电气设备检修的机会，对压力释放阀进行以下维护与试验：1.清除阀内异物；2.密封圈是否老化、变形或损坏；3.零部件是否锈蚀、变形或损坏；4.信号开关动作是否灵活可靠；5.开启、关闭动作是否灵敏，如有卡堵现象应排除。
三、气体继电器的保护原理？气体继电器是油浸式变压器内部故障的一种主要保护装置，该继电器安装在变压器与储油柜的连接管路上。
在变压器内部发生轻微故障时，绝缘油分解产生的气体积聚在继电器上部的气室内，迫使其油面下降，开口杯（浮子）随之下降到一个限定位置，固定在开口杯上的磁铁使干簧接点吸合，接通信号回路，发出报警信号。
若由于变压器缺油或其它原因使油面下降，同样会动作于信号回路，发出报警信号。
在变压器内部发生严重故障时，油箱内压力骤然升高，绝缘油将会出现涌浪，使油流急剧流向储油柜冲动继电器内部的挡板，当挡板旋转到一个限定位置时，固定在挡板上的磁铁使干簧接点吸合，接通跳闸回路，瞬时跳开变压器两侧开关，从而起到保护变压器的作用。
四、气体继电器的取气盒有什么作用？气体继电器安装在变压器与储油柜的连接管路上，安装位置高、且距离高压引线较近，所以巡视检查、取气、排气非常不便，并且不安全。
生产厂家将取气盒安装在主变外壳距地面1.5～1.7米高的位置，使用配套的连接导管，将气体继电器的取气出口与取气盒的取气进口紧密连接后，取气盒就成为气体继电器的一个外接气室。
变压器的压力释放阀、变压器有载调压开关的瓦斯(气体)继电器、变压器本体瓦斯(气体)继电器的作用
变压器的压力释放阀、变压器有载调压开关的瓦斯（气体）继电器、变压器本体瓦斯（气体）继电器的作用分别是什么？我在变压器瓦斯保护？回答过瓦斯继电器的问题。
变压器的压力释放阀是变压器非电量保护的安全装置。
压力释放阀是用来保护油浸电气设备的装置。
即在变压器油箱内部发生故障时，油箱内的油被分解、气化，产生大量气体，油箱内压力急剧升高，此压力如不及时释放，将造成变压器油箱变形、甚至爆裂。
安装压力释放阀可使变压器在油箱内部发生故障、压力升高至压力释放阀的开启压力时，压力释放阀在2ms内迅速开启，使变压器油箱内的压力很快降低。
当压力降到关闭压力值时，压力释放阀便可靠关闭，使变压器油箱内永远保持正压，有效地防止外部空气、水份及其他杂项进入油箱。
变压器瓦斯保护：工作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。
瓦斯保护就是利用反应气体状态的瓦斯继电器（又称气体继电器）来保护变压器内部故障的。
在瓦斯保护继电器内，上部是一个密封的浮筒，下部是一块金属档板,两者都装有密封的水银接点。
浮筒和档板可以围绕各自的轴旋转。
在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；档板则由于本身重量而下垂，其水银接点也是断开的。
当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。
气体继电器与变压器的安全
气体继电器与变压器的安全气体继电器与变压器是电力系统中常见的设备，其安全性对于电力供应的稳定性和用户的安全性至关重要。
本文将从气体继电器和变压器的安全性角度进行探讨，并提出一些常见的安全问题及其解决方案。
1. 气体继电器的安全性气体继电器是一种常用于高压电气设备中的开关装置，其工作原理是通过电磁力驱动气体进行开断操作。
由于气体继电器常用于高压环境中，其安全性尤为重要。
（1）泄漏问题：由于气体继电器中常含有高压气体，如果发生泄漏会导致电气火灾或爆炸。
因此，应加强对气体继电器的封闭性检查，确保不发生气体泄漏。
（2）过载问题：某些情况下，气体继电器可能会承受超出其额定电流的负载，从而导致设备过热，甚至引发火灾。
为了保证气体继电器的安全性，应根据实际负载情况选择适当的额定电流，并定期检查继电器的状态。
（3）电弧问题：在开断操作中，气体继电器可能会产生电弧。
电弧不仅会造成高温、瞬时高压等危险，还会产生电磁辐射和声波，对操作人员和设备造成伤害。
为了解决这个问题，可以采用电弧控制器等相关设备，将电弧控制在可控的范围内，从而提高气体继电器的安全性。
2. 变压器的安全性变压器是电力系统中用于变换电压的设备，其安全性对电力系统的正常运行起着重要作用。
（1）过热问题：变压器常常在高负载运行状态下，容易产生过热。
过热不仅会降低变压器的效率，还会损坏绝缘材料，引发设备故障。
为了解决这个问题，可以采用冷却装置，如风扇、风冷式散热器等，及时散热，避免变压器过热。
（2）绝缘问题：变压器中常使用油作为介质，以绝缘电压和冷却设备。
如果绝缘油泄漏或老化，就会导致设备绝缘损坏，引发火灾或设备故障。
因此，应定期检查变压器的绝缘状况，及时更换绝缘油或维修绝缘系统。
（3）放电问题：当变压器在运行过程中产生过电压时，会产生放电现象。
放电不仅会导致设备故障，还会产生电磁辐射和噪音，给操作人员和设备带来危险。
为了避免放电问题，可以采用过电压保护装置，及时检测并消除过电压，保证变压器的安全运行。
气体继电器与变压器的安(三篇)
气体继电器与变压器的安气体继电器是油浸式变压器上的重要安全保护装置，它安装在变压器箱盖与储油柜的联管上，在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路，使有关装置发出警报信号或使变压器从电网中切除，达到保护变压器的作用。
如果不能正确使用或使用不当，则可能造成变压器损坏。
1案例(1)A变压器，型号为SZ9-4000/35，xx年7月出厂，同年8月安装投运。
xx-10-31，色谱分析判断内部存在电弧放电故障及固体绝缘受损，为此安排停电检修。
11月2日停电吊芯检查，发现B相高压线圈多处匝间短路，有明显放电痕迹，变压器内游离碳较多；安装的气体继电器没投入使用(无接线)，这台变压器在高温电弧下运行，随时都有起火烧毁的危险。
由于及时诊断出故障并采取了停电措施，有效地阻止了设备继续损坏，变压器当天返厂检修。
(2)B变压器，型号为SZ9-6300/35，xx年3月出厂，xx年9月安装投运。
xx-02-23，变压器气体继电器动作跳闸后再次送电跳闸，送油样色谱分析诊断内部存在电弧放电故障，变压器返厂检修时查出放电部位在B相高压线圈内部。
2分析(1)A变压器设置的气体继电器未投入使用，又无其它有效安全保护装置，无法实现故障时对变压器的安全保护。
(2)B变压器气体继电器动作后，在没有查明原因的条件下再次送电，致使故障发展，继续损坏设备。
(3)上述2台变压器同属一个生产厂家制造，设备运行年限不长就发生严重故障，说明产品质量存在问题。
3气体继电器使用维护注意事项(1)按照规定，对800kV·A及以上的电力变压器和400kV·A及以上的车间电力变压器均应装设气体继电器保护装置。
(2)气体继电器使用前应经校验合格，并与变压器同时安装投入运行。
应做好气体继电器的定期校验和日常巡视检查维护工作，保证动作的可靠性。
(3)变压器安装检修后投运初期，气体继电器内可能会积聚气体，此时应退出跳闸保护，只投信号保护，待变压器内残存气体排尽后再投入跳闸保护。
气体继电器与变压器的安全范本
气体继电器与变压器的安全范本安全是工业生产中的重要方面，尤其对于涉及高电压和高能量的设备，如气体继电器和变压器来说更是如此。
在这篇文章中，我们将为您介绍气体继电器和变压器的安全注意事项和范本。
以下是4800个字以内的内容，不包括首先、其次、另外、总之、最后等分段语句。
一、气体继电器安全范本1. 维护设备气体继电器的安全使用离不开设备的定期维护。
应该按照生产商提供的维护手册的要求进行设备的维护检查和保养，以确保设备的正常运行和安全使用。
2. 安装位置气体继电器应该安装在干燥、通风良好、无腐蚀性气体和灰尘的地方。
禁止将气体继电器安装在潮湿、高温、高压和易燃易爆物质附近，以防止设备故障和安全事故的发生。
3. 绝缘保护在操作和维护气体继电器时，应该注意绝缘保护。
使用绝缘手套、绝缘垫和其他绝缘设备，确保人员的安全。
4. 技术人员的操作操作气体继电器的技术人员应该接受专业培训，了解设备的使用方法和维护知识。
在操作设备过程中，必须按照安全规范和操作程序进行操作，确保工作的安全进行。
5. 警告标志气体继电器应该安装明显的警告标志，以提醒操作人员注意安全。
警告标志上应该包含易于理解的安全提示和相关危险信息。
二、变压器安全范本1. 检查设备在开始操作变压器之前，必须进行设备的全面检查，确保没有损坏或故障。
同时，要检查变压器的绝缘状态和电缆连接是否牢固。
2. 接地保护在操作变压器时，必须确保变压器的接地良好。
接地系统应该符合国家相关的安全标准和规范，以确保设备的正常运行和人员的安全。
3. 温度控制变压器在工作过程中会产生热量，因此必须时刻检测变压器的温度，确保其不会超过安全范围。
特别是对于较大功率的变压器，应该安装温度报警装置，一旦温度超过限制值，即可及时采取措施。
4. 防护设施在操作变压器时，必须穿戴适当的防护设施，如绝缘手套、护目镜和防护鞋等。
这些设施能够有效减轻变压器操作过程中可能产生的安全风险。
5. 定期维护变压器必须定期进行维护和检修，以保持设备的正常运行和安全使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全管理编号：LX-FS-A95946 气体继电器与变压器的安全
In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or
activity reaches the specified standard
编写：_________________________
审批：_________________________
时间：________年_____月_____日
A4打印/ 新修订/ 完整/ 内容可编辑
气体继电器与变压器的安全
使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
气体继电器是油浸式变压器上的重要安全保护装置，它安装在变压器箱盖与储油柜的联管上，在变压器内部故障产生的气体或油流作用下接通信号或跳闸回路，使有关装置发出警报信号或使变压器从电网中切除，达到保护变压器的作用。
如果不能正确使用或使用不当，则可能造成变压器损坏。
1 案例
(1) A变压器，型号为SZ9-4000/35，1999年7月出厂，同年8月安装投运。
2001-10-31，色谱分析判断内部存在电弧放电故障及固体绝缘受损，为此安排停电检修。
11月2日停电吊芯检查，发现B
相高压线圈多处匝间短路，有明显放电痕迹，变压器内游离碳较多；安装的气体继电器没投入使用(无接线)，这台变压器在高温电弧下运行，随时都有起火烧毁的危险。
由于及时诊断出故障并采取了停电措施，有效地阻止了设备继续损坏，变压器当天返厂检修。
(2) B变压器，型号为SZ9-6300/35，20xx年3月出厂，20xx年9月安装投运。
2004-02-23，变压器气体继电器动作跳闸后再次送电跳闸，送油样色谱分析诊断内部存在电弧放电故障，变压器返厂检修时查出放电部位在B相高压线圈内部。
2 分析
(1) A变压器设置的气体继电器未投入使用，又无其它有效安全保护装置，无法实现故障时对变压器的安全保护。
(2) B变压器气体继电器动作后，在没有查明原因的条件下再次送电，致使故障发展，继续损坏设备。
(3) 上述2台变压器同属一个生产厂家制造，设备运行年限不长就发生严重故障，说明产品质量存在问题。
3 气体继电器使用维护注意事项
(1) 按照规定，对800 kV·A及以上的电力变压器和400 kV·A及以上的车间电力变压器均应装设气体继电器保护装置。
(2) 气体继电器使用前应经校验合格，并与变压器同时安装投入运行。
应做好气体继电器的定期校验和日常巡视检查维护工作，保证动作的可靠性。
(3) 变压器安装检修后投运初期，气体继电器内可能会积聚气体，此时应退出跳闸保护，只投信号保
护，待变压器内残存气体排尽后再投入跳闸保护。
(4) 变压器运行中进行大量放油、补油、带电滤油，更换净油吸附剂、开闭继电器连接管道阀门等工作时，易引起继电器误动，应退出跳闸保护，投信号保护。
(5) 经常检查和保持储油柜正常油位，保持呼吸器通畅，防止油位下降缺油引起气体继电器误动，还应设法检查循环油泵的密封性能，防止负压进气。
(6) 气体继电器动作后，应检查继电器气室有无气体、保护装置二次回路有无问题、储油柜油位是否正常、有无负压进气现象，注意保存继电器内的气体，设法取气样和油样尽快送检进行色谱分析，查明变压器故障和跳闸原因。
必要时做电气试验检查，切忌盲目送电。
(7) 当变压器内部故障时间较长或程度较严重时
气体继电器才有动作反应，它对早期潜伏性故障反应不灵敏。
需要通过油中气体的色谱分析才能发现诊断早期潜伏性故障，因此要注意做好定期和设备异常时的色谱分析和电气试验。
坚持预防为主，做好运行变压器的安全保护。
