尼龙改性中使用的相容剂和增韧剂

合集下载

塑料改性讲堂第一讲 一文讲清尼龙增韧原理

塑料改性讲堂第一讲 一文讲清尼龙增韧原理

一文讲清尼龙增韧原理这是塑料改性讲堂第1期分享01尼龙为啥要增韧尼龙尼龙,学名聚酰胺,英文名Polyamide,是一种常用的高分子材料,可以用作工程塑料,也可以作为纤维使用。

尼龙是由杜邦公司的Carothers博士于1935年发明,至今已有八十余年的历史。

从最初的尼龙6和66开始,现在已经形成了一个庞大的家族,成员包括脂肪族尼龙、半芳香族和芳香族尼龙,总数不下二十余种,随着新尼龙单体的不断合成,这一数字还在不断增长。

虽然尼龙家族成员众多,但是最常用的还是尼龙6和66,原因很简单,便宜、好用、性价比高。

尼龙的优势最为一种应用最广泛的工程塑料,尼龙6和66可谓优势多多:●机械强度高●易于加工●耐热性好●耐磨损●耐化学溶剂●自润滑●阻燃性能良好尼龙的不足「甘瓜苦蒂,天下物无全美」,尼龙性能再好也有两大缺点:●吸水性强●低温韧性差尼龙低温韧性差在业界是出了名的,在零下二三十度时脆的像玻璃一样。

为了解决尼龙低温韧性差的缺点,杜邦公司又发明了增韧剂,提高了低温韧性的同时,尼龙吸水性也有所降低。

02尼龙有哪些增韧剂概念解析提到尼龙增韧剂,这里面就有好多类似的概念傻傻分不清,比如增韧剂、冲击改性剂、耐寒剂、相容剂。

尼龙在低温下为什么会变脆?很简单,因为太硬了。

从原理上来说,只要在尼龙里加一些软的材料就能解决(这里的软和硬可以用材料屈服强度来描述),也就是要加入屈服强度比尼龙低的高分子材料。

在那么多描述尼龙增韧的概念中,增韧剂、冲击改性剂和耐寒剂说的是一回事,但是相容剂无论在结构还是作用上,与它们截然不同(下文会做详细解释)。

哪些材料可以作增韧剂只要屈服强度比尼龙低,就可以提高尼龙的韧性,但是这有个前提,它们要有一定的相容性。

所以,橡胶、聚乙烯、聚丙烯、热塑性弹性体、增塑剂,甚至是水都能提高尼龙的低温韧性,只是提高幅度不同罢了。

迄今为止,工业上应用最广的尼龙增韧剂有橡胶和热塑性弹性体。

但是问题又来了,这两种材料主要是由碳和氢元素组成,属于典型的非极性高分子,而尼龙却是极性很强的材料,根本掺和不到一块去。

尼龙增韧改性途径及其进展

尼龙增韧改性途径及其进展

尼龙增韧改性途径及其进展聚酰胺(PA)又称尼龙,具有力学强度高、韧性好、耐磨、耐油等优良性能,特别是在吸湿状态下,抗冲击强度极高;但是在干态和低温下的抗冲击强度偏低,吸水率大,影响其制品尺寸的稳定性和电性能。

我国现有PA改性生产企业主要集中在广东和江苏两省,总生产能力3.5万t/a左右,改性产品主要是玻纤增强产品,其次是增强阻燃、增韧等产品。

规模较大的尼龙改性企业有广东金发科技股份公司(1万t/a)、晋伦科技股份公司(5000t/a)、毅兴工程塑料有限公司(5000t/a)、广东利鑫(5000t/a)等。

由于PA的韧性和耐冲击性与温度和吸湿有很大的依赖关系,所以低温及含湿量低时抗冲击强度较低,使其用途受到很大限制。

随着市场经济的发展和竞争日趋激烈,在对材料性能、价格要求越来越高的状况下,与单一聚合物相比,聚合物合金、复合材料更能适应高性能的要求。

近年来,国内外PA发展的重点是对现有品种通过多组分的共聚、共混或加入不同的添加剂等方法,改进PA塑料的冲击性、热变形性、力学性能、阻燃性及成型加工性能。

填充增强改性PA改性中最常用的方法是填充增强,PA主要的增强剂包括玻纤、玻璃微珠、碳纤维和石墨纤维、金属粉末(铝、铁、青铜、锌、铜)、二氧化硅、硅酸盐和液晶聚合物(LCP)等。

其中最常用的增强剂是玻纤,这是因为PA熔体粘度较低,且玻纤与PA亲合性好,当填加较多的玻纤时,仍能保持在良好的加工粘度范围内,且增强效果显著。

在PA6树脂中加入相应的增强剂,不仅可以保持PA6树脂的耐化学性、加工性等固有优点,而且力学性能、耐热性会有大幅度提高,尺寸稳定性等也有明显改善。

PA6中添加芳纶纤维后,具有高强度、高韧性和高耐磨性(低摩擦系数、低磨耗率),耐冲击性能比玻纤和碳纤增强PA6有显著提高。

其主要性能如表1所示。

Allied Signal塑料公司研制开发出CapRonD8272和D8274两个玻璃纤维增强PA6新品级,该两个品级分别含有12%和30%的玻璃纤维,可在160℃高温下使用,用于制作空气管道、支管、油箱等汽车盖下零部件。

尼龙的增韧改性要点

尼龙的增韧改性要点

《聚合物复合材料设计与加工》课程报告题目:尼龙的增韧改性专业:10材料化学姓名:李**学号:*************尼龙的增韧改性摘要:尼龙66(PA66)具有良好的力学综合性能,并且耐油、耐磨耗和优良的加工性能,可替代有色金属和其他材料广泛应用于各行业。

但是尼龙66在低温条件下和在干态条件下的冲击性能差,吸水性大,制品的性能和尺寸不稳定等性能缺点。

本文将就其韧性性能进行改善,针对玻璃纤维增强聚酰胺材料韧性差的问题,对聚酰胺/玻璃纤维复合体系的增韧进行了研究,考察了玻璃纤维、改性聚合物对共混材料力学性能的影响。

对PA/聚烯烃、PA/聚烯烃弹性体、不同类型PA合金等几类增韧体系进行了详细介绍。

其中聚烯烃应用范围广泛。

采用聚烯烃增韧与玻璃纤维共混,在保持复合材料拉伸强度和模量的同时,较大地提高了冲击强度,获得了综合力学性能优异的纤维增强聚酰胺材料。

关键词:聚酰胺玻璃纤维增强增韧共混改性1.前言当代高分子材料发展的一个重要方向就是通过对现有聚合物进行物理和化学改性,使其进一步高性能化、结构化和工程化。

尼龙是聚酸胺类树脂的统称,常觅的有尼龙6、尼龙66、尼龙610、尼龙612、尼龙ll、尼龙12、尼龙46、尼龙MXD6、尼龙lUM等,目前产量占主导地位的是尼龙6和尼龙66,占总量的90%以上。

尼龙作为当今第一大工程塑料,大多数品种为结晶型聚合物,大分子链中含有酰胺键(—CO—NH—),能形成氢键,其具有强韧、耐磨、耐冲击、耐疲劳、耐腐蚀等优异的特性,特别是耐磨性和自润滑性能优良,摩擦系数小,因而尼龙在与其他工程塑料的激烈竞争中稳步迅速增长,年消费量已经超过100万吨,年增长率为8%~10%,广泛应用于汽车家用电器及运动器材等零部件的制造。

为适用聚酰胺在不同领域的发展,这就要求聚酰胺具有更高的机械强度,耐热性能。

机械部件,铁路机车用聚酰胺均对PA的力学性能,尺寸稳定性提出了很高的要求。

因此,对尼龙的改性始在必然,采用嵌段、接枝、共混、填充等改性技术和工艺得到关注和发展,使其向多功能发展,应用与更多领域。

尼龙抗寒增韧剂ST625物性表

尼龙抗寒增韧剂ST625物性表

尼龙抗寒增韧剂ST625 物性表
一、产品特性
尼龙材料抗寒增韧,有较好的耐低温抗寒性能,添加尼龙材料中可注塑使用。

二、产品介绍
ST625:一种用于聚酰胺尼龙材料的抗寒耐低温助剂功能性母粒。

它是由抗寒增韧助剂、多功能稳定剂与高分散性尼龙树脂作载体混合而成的颗粒状产品;ST625可与尼龙纯树脂混合后可直接上机注塑,尼龙66树脂中添加10%可以使材料注塑制件在-20℃工况下有较好耐低温抗寒效果;在尼龙66树脂中添加30%可以使材料注塑制件在-40℃的工况下有较好的耐低温抗寒效果。

应用:主要应用在用于聚酰胺(PA)材料改性挤出以及注塑加工等领域中。

三、产品原理
ST624 是用多种多功能耐韧抗寒耐低温助剂与尼龙合金树脂的组合物。

可以使低温状况下的尼龙制品保持良好的物性,无脆断、无开裂、成本低、使用简单方使,只需与尼龙树脂混合注塑即可。

ST625产品可应用于耐低温、抗寒冷的尼龙扎带、紧固部件及其它有耐低温抗寒性能要求的尼龙产品制件。

ST 625在抗寒耐候性多功能尼龙产品应用中有广泛的适应性、具有低成本、高性能、使有方法简单高效等优势。

四、产品参数
五、使用方法
根据尼龙材料制品对于低温耐寒性能的要求,添加量如下:◆PA66树脂注塑添加10% 可以完全达到-20℃工况效果;
◆PA66树脂注塑添加30%可以完全达到-40℃工况效果;。

如何选择PA6 的增韧剂

如何选择PA6 的增韧剂

如何选择PA6的增韧剂?尼龙6具有干态和低温冲击性能差的缺陷,为了改善这一缺陷,需对尼龙进行增韧改性,增韧尼龙6中应用最多的是接枝改性的弹性体增韧。

S.Wu认为,作为分散相,橡胶粒子之间需要达到一定的间距才能有效增韧尼龙,通过量化橡胶粒子的粒径及间距,明确了尼龙增韧弹性体的选择依据。

另外,弹性体的交联程度、粘度及所接枝官能团的多少对增韧效果也有影响。

1.POE-g-MAH粒径大小对增韧尼龙6性能的影响,8wt% CMG5805-L added 12wt% CMG5805-L added16wt% CMG5805-L added 20wt% CMG5805-L added图1 增韧尼龙6在10,000倍SEM下的表面形貌对比添加量分别为8%、12%、16%、20%佳易容®CMG5805-L (POE-g-MAH)在PA6中的SEM,如图1,发现相同加工工艺、不同添加量的情况下,增韧尼龙6中橡胶粒子的粒径没有发生变化(CMG5805-L在尼龙6中的平均粒径d=0.21μm)。

但是,橡胶粒子的粒子间距随添加量增加而变小。

2. POE-g-MAH 粒子间距对增韧尼龙6性能的影响S .Wu 给出了橡胶粒子间距(ID )与橡胶粒子粒径之间的关系:π(1)其中Vr 为分散相粒子在体系中的体积分数:ρ(2)6距(如图3.之间的接触面也就越大,橡胶粒子的粒径也就越小,如图4。

但是,MAH接枝率更高,PA6冲击强度反而有所降低,这是因为对于PA6这类分子链柔性较好的树脂,较大的橡胶相粒径即可使其粒子间距达到临界值,橡胶相粒径小了反而不利于银纹的终止和剪切带的产生。

故而增韧尼龙6时应该选择合适接枝率的增韧剂。

图5PA6最有利较低粘度中等粘度较高粘度 0%5% 10% 15% 20% 0.000.040.080.120.160.200.240.280.320.360.400.440.48。

尼龙增韧材料的研究现状

尼龙增韧材料的研究现状

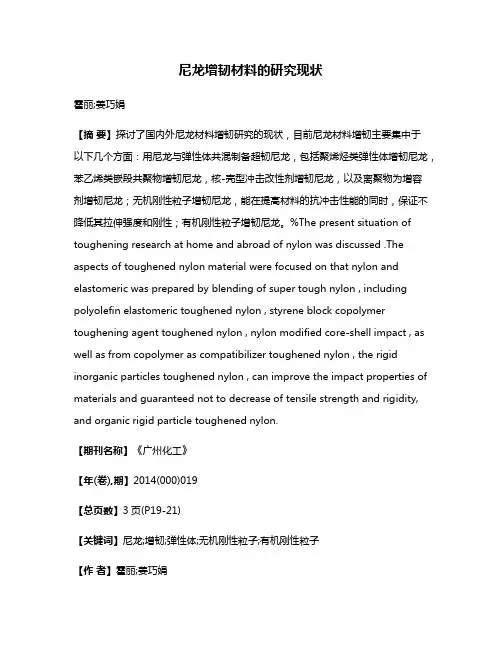

尼龙增韧材料的研究现状霍丽;姜巧娟【摘要】探讨了国内外尼龙材料增韧研究的现状,目前尼龙材料增韧主要集中于以下几个方面:用尼龙与弹性体共混制备超韧尼龙,包括聚烯烃类弹性体增韧尼龙,苯乙烯类嵌段共聚物增韧尼龙,核-壳型冲击改性剂增韧尼龙,以及离聚物为增容剂增韧尼龙;无机刚性粒子增韧尼龙,能在提高材料的抗冲击性能的同时,保证不降低其拉伸强度和刚性;有机刚性粒子增韧尼龙。

%The present situation of toughening research at home and abroad of nylon was discussed .The aspects of toughened nylon material were focused on that nylon and elastomeric was prepared by blending of super tough nylon , including polyolefin elastomeric toughened nylon , styrene block copolymer toughening agent toughened nylon , nylon modified core-shell impact , as well as from copolymer as compatibilizer toughened nylon , the rigid inorganic particles toughened nylon , can improve the impact properties of materials and guaranteed not to decrease of tensile strength and rigidity, and organic rigid particle toughened nylon.【期刊名称】《广州化工》【年(卷),期】2014(000)019【总页数】3页(P19-21)【关键词】尼龙;增韧;弹性体;无机刚性粒子;有机刚性粒子【作者】霍丽;姜巧娟【作者单位】中州大学,河南郑州 450044;中州大学,河南郑州 450044【正文语种】中文【中图分类】TQ327尼龙是大分子主链的重复单元中含有酰胺基团的高聚物的总称,由于尼龙大分子结构中含有大量酰胺基,大分子末端为氨基或羧基,所以是一类强极性,分子间能形成氢键且具有一定反应活性的结晶性聚合物。

尼龙增韧方法

尼龙增韧方法

尼龙增韧方法
尼龙是一种常见的合成聚合物,具有优异的强度、耐磨和耐化学腐蚀性能。

然而,尼龙的脆性和低冲击强度限制了其在某些应用中的使用。

为了克服这些问题,可以采用以下方法来增加尼龙的韧性。

1.混合增韧剂:向尼龙中添加增韧剂可以提高其韧性。

常用的增韧剂包括橡胶颗粒、弹性体和弹性体改性剂。

这些增韧剂通过阻碍裂纹扩展和提供能量吸收来提高尼龙的韧性。

2.纤维增韧:向尼龙中添加纤维增韧剂,如玻璃纤维、碳纤维或芳纶纤维,可以显著提高其强度和韧性。

这些纤维在尼龙基体中形成强大的强化相,有效抵抗裂纹扩展和断裂。

3.高分子共混:将尼龙与其他高分子材料进行共混可以改善其韧性。

常用的共混材料包括聚碳酸酯(PC)、ABS等。

这些共混材料可以通过增加材料的韧性相和改善界面相容性来提高尼龙的韧性。

4.添加抗冲击剂:将抗冲击剂添加到尼龙中可以提高其抗冲击性能。

常用的抗冲击剂包括丙烯酸酯、苯乙烯丁二烯共聚物等。

这些抗冲击剂可以吸收能量并减少裂纹扩展,提高尼龙的抗冲击性能。

5.添加增稠剂:通过添加增稠剂来改善尼龙的流变性能,可以提高尼龙的韧性。

增稠剂可以增加尼龙的黏度和流动性,减少裂纹扩展的速度。

总的来说,尼龙的韧性可以通过混合增韧剂、纤维增韧、高分子共混、添加抗冲击剂和添加增稠剂等方法进行改善。

这些方法可以提高尼龙在各种应用中的性能,使其更具韧性和耐用性。

poe在尼龙增韧中的应用

poe在尼龙增韧中的应用

最近几年来,POE 的应用范围已开始渗透到尼龙工程塑料领域, POE 作为尼龙( PA) 的新型改性剂正引起人们的特别关注。

与传统EPDM相比,在相同增韧剂含量和相同相容剂含量下, POE 增韧尼龙的效果较好。

PA66 与POE 共混可以相互取长补短,获得所需要的使用性能。

但PA66 与POE 属不相容体系,以前使用较多的增容剂是EPDM 接枝马来酸酐( EPDM2g2MA H) ,但马来酸酐MA H 的接枝率和转化率较低,增容效率不高。

而POE 接枝马来酸酐(ST-2) 能显著改善PA66 与POE 间的相容性和界面粘结性,POE-g-MA H (ST-2)可使PA66/ POE2g2模MA H 共混材料的缺口冲击强度提高至纯PA66材料的14 倍左右。

实验发现共混材料分散相的弹性体颗粒内部存在较多份量的有序结构,分散相颗粒具有明显促进结晶的作用,此作用引起PA66 基体结晶温度增加,结晶度增大,并在分散相质量分数为15 %的脆韧转变条件下,达到极大值。

试样熔体的冷却速率越快,则此种促进结晶的作用就越明显。

笔者研究了POE 对PA6/ POE/ POE-g-MA H 共混物的力学性能、耐热性和流变性能的影响。

结果表明: 在12. 5 份POE-g-MA H(ST-2) 存在的条件下,随着POE 用量增大,共混物的缺口冲击强度不断增大,而拉伸强度、维卡软化温度、表观粘度降低。

在混合体系中, POE-g-MA H(ST-2) 具有增容和增韧的双重作用;加入30 份POE 时,共混物的维卡软化温度下降12 ℃,这是因为PA6 在共混物中是连续相, POE 为分散相, PA6 的耐热性比POE 好。

用挤出的方法制得PA1010/POE-g-MA H 共混物样品,研究了不同接枝率和不同含量的弹性体对共混体系力学性能的影响。

结果表明,当弹性体含量一定、接枝率为0. 51 %时,共混体系的综合力学性能最好;在PA1010/POE-g-MA H 体系中, 随POE-g-MA H (ST-2)含量增加,弹性体粒子的平均尺寸保持不变,这是因为挤出过程形成的共聚物PA1010/ POE-g-MA H 阻碍了弹性体粒子的聚集。

尼龙抗寒耐低温增韧剂物性表

尼龙抗寒耐低温增韧剂物性表

尼龙抗寒增韧剂ST625 物性表
一、产品特性
尼龙材料抗寒增韧,有较好的耐低温抗寒性能,添加尼龙材料中可注塑使用。

二、产品介绍
ST625:一种用于聚酰胺尼龙材料的抗寒耐低温助剂功能性母粒。

它是由抗寒增韧助剂、多功能稳定剂与高分散性尼龙树脂作载体混合而成的颗
粒状产品;ST625可与尼龙纯树脂混合后可直接上机注塑,尼龙66树脂中添加10%可以使材料注塑制件在-20℃工况下有较好耐低温抗寒效果;在尼龙66树脂中添加30%可以使材料注塑制件在-40℃的工况下有较好的耐低温抗寒效果。

应用:主要应用在用于聚酰胺(PA)材料改性挤出以及注塑加工等领域中。

三、产品原理
ST624 是用多种多功能耐韧抗寒耐低温助剂与尼龙合金树脂的组合物。

可以使低温状况下的尼龙制品保持良好的物性,无脆断、无开裂、成本低、使用
简单方使,只需与尼龙树脂混合注塑即可。

ST625产品可应用于耐低温、抗寒冷的尼龙扎带、紧固部件及其它有耐低温抗寒
性能要求的尼龙产品制件。

ST 625在抗寒耐候性多功能尼龙产品应用中有广泛的适应性、具有低成本、高性能、使有方法简单高效等优势。

四、产品参数
根据尼龙材料制品对于低温耐寒性能的要求,添加量如下:
◆PA66树脂注塑添加10% 可以完全达到-20℃工况效果;
◆PA66树脂注塑添加30%可以完全达到-40℃工况效果;。

尼龙11_MBS_环氧树脂共混合金的力学性能和增韧机理

尼龙11_MBS_环氧树脂共混合金的力学性能和增韧机理

N o.
nR 22050
(p h r)
(p h r)
(p h r)
1
80
20
2
80
20
0. 5
3
80
20
1
4
80
20
1. 5
5
80
20
3
1. 3 性能测试 1. 3. 1 拉伸性能: 用于拉伸性能测试的样品注 射成型后保存于干燥箱中, 恒温 23±1 ℃, 按 A STM - D 638 标准, 用 In st ron 电子拉力机进 行测试, 拉伸速度采用 50 mm m in。 1. 3. 2 冲击性能: Izod 冲击性能按 A STM D 256 标准测试, 样品尺寸为6. 35 cm ×1. 29 cm ×0. 32 cm , 缺口半径为0. 254 cm。样条由注射 机注射成型, 放置 24 h 后, 于室温下进行冲击 性能试验。
第 17 卷第 4 期
高分子材料科学与工程
2001 年 7 月
POL YM ER M A T ER IAL S SC IEN CE AND EN G IN EER IN G
V o l. 17,N o. 4 J u l. 2001
尼龙 11 M BS 环氧树脂共混合金的力学性能和增韧机理
李齐方, 田 明, 冯 威, 陈 松, 金日光α
1 实验部分 1. 1 材料
本文所使用的尼龙11来源于国产小试样 品 和 法 国A TO 公 司 的 R IL SAN 系 列 产 品
B ESN 41TL , B ESN 41 是一种除颜料外未加其 他添加剂的硬质商业尼龙 11 树脂; 国产尼龙 11 采用国防科工委及华北工学院联合试制的 尼龙 11 样品, 此种尼龙 11 未加入任何添加剂; 核2壳型冲击改性剂M B S 由 Rohm &H a ss 公司 提供, 其中 M B S 壳由 PMM A 及 PS 组成, 占 40% (质量) , 核为聚丁二烯, 占60% (质量) ; 本 文使用的核2壳冲击改性剂商品牌号为 EXL 2 2691, 玻璃化温度为- 60 ℃; 相容剂采用D GE2 BA 型环氧树脂, 由韩国 LU CKY Co rpo ra t ion 提供, 商品牌号为L ER 22050, 属于双酚 A 类环 氧树脂, 其环氧值为 600。 1. 2 共混及样品制备

两种增韧剂增韧尼龙6的配方研究

两种增韧剂增韧尼龙6的配方研究

接枝POE和EPDM增韧尼龙6的配方研究前言PA6是一种通用的工程塑料,因其本身具有较高的拉伸强度、冲击强度、良好的耐磨性和耐腐蚀性、自润滑性等优点,被广泛应用于机械、汽车、电器、铁路等行业。

但又由于自身吸水性大,低温冲击强度低以及吸水后变形等缺点,使用又受到了一定的限制。

因此PA6的改性研究已成为改性料研究领域的一个重要课题。

我们根据多年的经验,就接枝POE及接枝EPDM两种增韧剂对PA6增韧料各种性能的影响作了分析研究。

结果讨论:1,增韧剂对PA6常温冲击性能的影响PA6改性主要解决两个问题:一是吸水性的降低;二是冲击强度的提高。

对于吸水性而言,各种改性剂的加入都会改善PA6的吸水性。

问题研究的重点应放在PA6冲击性能的研究上。

由于PA6是极性聚合物,而POE和EPDM是非极性聚合物,二者的相容性是关键问题。

接枝后的POE由于和PA6的相容性好,冲击强度成倍的增加;而没接枝的POE由于和PA6的相容性不好,其冲击强度几乎不增加。

除了接枝POE对PA6增韧料的冲击性能有增加外,接枝EPDM对PA6增韧料冲击的影响更加明显。

接枝EPDM由于自身冲击性能优越,因而对PA6增韧料冲击性能的影响明显优于接枝POE。

对于尼龙6增韧料,其自身的水分含量对尼龙6增韧料冲击性能也有一定影响.含有水分的尼龙6增韧料比干态(不含水分)的尼龙6增韧料冲击强度高.2,不同粘度PA6随增韧剂含量变化时其冲击性能的变化PA6自身的粘度大小对PA6增韧料冲击性能的影响很大。

不同粘度PA6随增韧剂含量变化时其冲击强度的变化。

当PA6相对粘度为2.4时和相对粘度为2.8的PA6相比,在相同的增韧剂含量下,其PA6增韧料冲击强度提高的更多,可生产出理想的超韧级PA6。

这主要是由于粘度低的PA6其官能团相对增加,与接枝增韧剂的相溶性更好所至。

3,增韧剂对PA6增韧料低温冲击性能的影响改善PA6低温冲击性是PA6增韧料研究的重要问题。

马来酸酐接枝POE

马来酸酐接枝POE

马来酸酐接枝POE、POE接枝合金相容剂、增韧剂:适用于PA/PE、PA/PP合金,可大大提高合金的韧性。

用于PC、ABS、PET、PBT等及其合金材料的相容剂与增韧剂.推荐使用南京塑泰马来酸酐接枝POE.
马来酸酐接枝POE性能指标:
外观:白色透明颗粒
接枝率:1.0~1.3MA%
熔指:0.6~2.0g/10min(190℃,2.16kg)
马来酸酐接枝POE典型应用:
1、PC/ABS合金相容增韧剂:适用PC的增韧及PC/ABS 合金相容。

2、尼龙增韧剂:用于PA6、PA66增韧、增强增韧、阻燃增韧、增强阻燃增韧等,提高尼龙的抗冲击性、耐寒性、成型加工性、降低吸水率。

3、PP、PE增韧剂:用于PE、PP及其改性材料PA/ PE、PA/PP合金的相容剂与增韧剂。

尼龙改性中使用的相容剂

尼龙改性中使用的相容剂

尼龙改性中主要可以使用的相容剂为POE接枝相容剂ST-2,另外还有EPDM接枝相容剂(ST-18)、PE接枝相容剂(ST-6),我们现在使用得最多的是POE接枝相容剂(ST-2),在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙以及增韧尼龙中,我们都建议大家使用POE 接枝相容剂(ST-2),因为POE接枝相容剂在尼龙中的增韧效果比较理想,POE接枝相容剂(ST-2)在尼龙中的作用主要是提高尼龙的韧性及冲击强度。

在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙中,建议大家使用POE接枝相容剂(ST-2)的添加量为5-8%时较为理想,添加量太少,可能增韧效果达不到要求,添加量太多,可能对尼龙的防火、拉伸强度以及耐温会有一定的影响,任何事物只能是量力而为,相容剂的使用亦是如此。

PA6改性

PA6改性

共混合金
尼龙共混合金是以尼龙为主体,其他高分子聚合物为辅, 通过共混制得的高分子多相体系。目的就是提高尼龙的耐 冲击性、刚性、耐热性和尺寸稳定性。 聚合物合金形态结构:单相连续结构,互穿网络结构及层 状分布形态结构。 为改善合金中两相界面性能,提高不同相之间的相容性, 共混过程中一般都加入相容剂。常用相容剂有:SBS共混过程中一般都加入相容剂。常用相容剂有:SBS-gMAH、SEBS- MAH、PP- MAH、PE- MAH、PA6MAH、SEBS-g-MAH、PP-g-MAH、PE-g-MAH、PA6-gMAH、ABS- MAH(MMA)等。 MAH、ABS-g-MAH(MMA)等。
PA6改性技术 PA6改性技术
毛亮亮
简介
聚酰胺俗称尼龙(Nylon),英文名称Polyamide(简称PA),是分子 聚酰胺俗称尼龙(Nylon),英文名称Polyamide(简称PA),是分子 主链上含有重复酰胺基团—[NHCO]— 主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。包括脂肪 族PA,脂肪—芳香族PA和芳香族PA。其中,脂肪族PA品种多,产量 PA,脂肪—芳香族PA和芳香族PA。其中,脂肪族PA品种多,产量 大,应用广泛,其命名由合成单体具体的碳原子数而定。是美国著名 化学家卡罗瑟斯和他的科研小组发明的。 尼龙是最重要的工程塑料,产量在五大通用工程塑料(PA,PC,POM, 尼龙是最重要的工程塑料,产量在五大通用工程塑料(PA,PC,POM, PBT,PPO)中居首位。 PBT,PPO)中居首位。 尼龙中的主要品种是尼龙6 尼龙66,占绝对主导地位,其次是尼龙 尼龙中的主要品种是尼龙6和尼龙66,占绝对主导地位,其次是尼龙 11,尼龙12,尼龙610,尼龙612,另外还有尼龙 1010,尼龙46,尼龙7, 11,尼龙12,尼龙610,尼龙612,另外还有尼龙 1010,尼龙46,尼龙7 尼龙9,尼龙13,新品种有尼龙6I,尼龙9T和特殊尼龙MXD6(阻隔性 尼龙9,尼龙13,新品种有尼龙6I,尼龙9T和特殊尼龙MXD6(阻隔性 树脂)等,尼龙的改性品种数量繁多,如增强尼龙,单体浇铸尼龙 (MC尼龙),反应注射成型(RIM)尼龙,芳香族尼龙,透明尼龙, MC尼龙),反应注射成型(RIM)尼龙,芳香族尼龙,透明尼龙, 高抗冲(超韧)尼龙,电镀尼龙,导电尼龙,阻燃尼龙,尼龙与其他 聚合物共混物和合金等,满足不同特殊要求,广泛用作金属,木材等 传统材料代用品,作为各种结构材料。

尼龙改性中使用的相容剂和增韧剂

尼龙改性中使用的相容剂和增韧剂

尼龙改性中主要可以使用的相容剂为POE接枝相容剂ST-2,另外还有EPDM接枝相容剂ST-18,我们现在生产得最多的是POE 接枝相容剂ST-2,在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙以及增韧尼龙中,我们都建议大家使用ST-2,因为POE接枝相容剂ST-2在尼龙中的增韧效果比较理想,ST-2在尼龙中的作用主要是提高尼龙的韧性及冲击强度。

在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙中,建议大家使用ST-2的添加量为5-10%时较为理想,添加量太少,可能增韧效果达不到要求,添加量太多,可能对尼龙的防火、拉伸强度以及耐温会有一定的影响,任何事物只能是量力而为,相容剂的使用亦是如此。

而在上述尼龙改性中的一些特殊情况,如用户只要求冲击强度达到一定高度而对尼龙耐温和拉伸强度没有什么要求,则ST-2的使用量可以在10%以上。

另外ST-2的一个大的用途是在超韧尼龙和超韧耐寒尼龙中使用,这时ST-2的建议使用量为15-20%,甚至在一些高要求的情况中,ST-2的使用量需达25%以上。

ST-2在尼龙中使用时,尼龙最高缺口冲击强度可达120KJ/ m2,耐寒尼龙最低温度可做到零下35℃,另外在超韧耐寒尼龙改性中,对尼龙的粘度的选择亦有较高要求,这一点是许多尼龙改性工作者所不注意的,在超韧耐寒尼龙改性中,要求尼龙粘度达2.8以上,否则,相容剂加得再多,冲击强度也难提高。

我公司ST-2在PBT改性中亦能起到很好的相容增韧作用,用户如作高韧性要求的PBT改性产品,ST-2 一定会让你得到意想不到的帮助。

EPDM接枝相容剂ST-18主要用于超耐寒尼龙中,如要求尼龙的耐寒在-35℃到-40℃的情况,就需用它。

如有侵权请联系告知删除,感谢你们的配合!。

DGEBA环氧树脂对尼龙-6核-壳型冲击改性剂共混物相容性的影响及其增韧机理的研究

DGEBA环氧树脂对尼龙-6核-壳型冲击改性剂共混物相容性的影响及其增韧机理的研究

DGEBA环氧树脂对尼龙-6/核-壳型冲击改性剂共混物相容性的影响及其增韧机理的研究本论文考察了DGEBA型环氧树脂对尼龙6和甲基丙烯酸甲酯—丁二烯—苯乙烯(MBS)核—壳冲击改性剂的相容性影响。

在尼龙6/MBS共混物中加入DGEBA环氧树脂后,考察了体系熔融流变性能、结晶性能、冲击性能、相态、及机械性能的变化情况。

为了获得超韧尼龙混合物,MBS冲击改性剂必须均匀地分散于尼龙基体中,或者与尼龙其体发生化学交联,由于尼龙6与MBS外壳之间没有相容性,MBS 粒子不能很好地分散于尼龙其体中。

而加入可以与MBS外壳相容也可以与尼龙6基体发生化学反应的适当聚合物可以解决这个问题。

DGEBA环氧树脂则满足这种要求。

实验证明Phenoxy环氧树脂与PMMA,而PMMA是MBS核一壳冲击改性剂外壳的主要成分。

Phenoxy环氧树脂的主链段与DGEBA环氧树脂的主链段是相同的,所以DGEBA 环氧树脂可以用作尼龙/MBS混合物的相容剂。

通过DSC实验,PMMA—Phenoxy 共混物的Gorden—Taylor方程K参数为0.2—1之间,表明PMMA—Phenoxy共混物之间的相互作用力不强。

傅立叶红外光谱则用于追踪PMMA—Phenoxy共混物之间的相互作用力。

当Phenoxy与PMMA混合时,随着PMMA用量增加,Phenoxy的宽幅氢键羟基谱带向高频方向移动,表明PMMA的羰基与Phenoxy的羟基的氢键相互作用是此共混物的主要动力。

Brabender实验结果证明了DGEBA环氧树脂的环氧环与尼龙基体相互作用。

实验表明,随着DGEBA用量的增加,三元共混物的转矩增加。

TEM和SEM亚微相态表明混入DGEBA环氧树脂后,MBS颗粒均匀地分散于尼龙6基体中。

加入DGEBA环氧树脂后获得了超韧尼龙6/MBS混合物,但加入DGEBA环氧树脂用量大于5%后,冲击强度则下降。

这种现象可能由于。

国内尼龙改性技术简介

国内尼龙改性技术简介
国内尼龙改性技术简介
天津科技大学采用自制甲基丙烯酸缩水甘油酯接枝高密度聚乙烯(HDPE-g-GMA)作为增容剂来增容PA6/超高分子量聚乙烯(UHMWPE)共混物。HDPE-g-GMA对PA6/UHMWPE增容作用明显,使其冲击强度提高1倍,断裂伸长率提高3%。
MC尼龙/纳米氧化铝复合材料
河北工程学院等采用原位聚合技术制备了纳米氧化铝增强MC尼龙复合材料。当纳米氧化铝含量为4%时,MC尼龙/纳米氧化铝复合材料的拉伸强度、冲击强度和弯曲强度均达到最大值,分别比纯MC尼龙提高19%、33%和11%。
PA11/MMT纳米复合材料
PAIO1O/PP-g-GMA共混物
长春工业大学等将聚丙烯(PP)及甲基丙烯酸缩水甘油接枝聚丙烯(PP-g-GMA)与PA1010共混。PA1O1O/PP-g-GMA共混物的力学性能比PAl010/PP共混物有明显的改善,接枝率越大,PP-g-GMA与PAl010的相容性越好。
PA6/PAMAM共混合金
北京理工大学以树枝状聚酰胺-胺(PAMAM)树形分子与PA6共混,制得PA6/PAM-AM共混合金。当PAMAM在低用量时,可提高合金的结晶速度,对共混合金起增塑作用,当PAMAM为高用量时,对共混合金起到增强作用。
PA6/SEBS共混物
玻纤增强PA66
北京理工大学采用自制的新型膨胀型阻燃剂聚磷酸三聚氰胺(MPP)对玻纤增强PA66阻燃。当添加25%MPP时,阻燃材料的氧指数为38.o%,达到UL94 v-O级。
高阻隔性可吹塑PA6复合材料
上诲交通大学将(聚烯烃热塑性弹性体/丙烯酸酯类)共聚物(MST)与pA6进行共混,制得高阻隔性可吹塑PA6复合材料。当MST含量为10%时,可得到综合性能优于PA6的可吹塑高阻隔性材料。该材料可用作汽车燃油箱、农药瓶、药品瓶等。

尼龙热熔胶用增塑剂

尼龙热熔胶用增塑剂

尼龙热熔胶用增塑剂尼龙热熔胶(NylonHotMeltAdhesives,NHMA)是一种用作粘合剂的合成树脂,可以热熔,使材料进行粘合。

尼龙热熔胶的应用非常广泛,包括104、50(高速运输)、11、10、9、8、7、6、5、4、3、2、0,均可应用于家具、鞋类、木材和纺织品等。

尼龙热熔胶增加了耐热性能,提高了粘合强度,从而在表面覆盖和电子组件方面得到了更广泛的应用。

然而,尼龙热熔胶有一些局限性,尤其是它在高温下易软化、失去粘性及易氧化的局限性,这限制了它的应用。

为了改善尼龙热熔胶的性能,人们开始使用增塑剂,增塑剂的增塑性可以提高尼龙热熔胶的粘合力,增加其热变形温度,使其具有更高的耐热性。

增塑剂是一种合成单体分子,它可以通过改变尼龙热熔胶的分子结构增加高分子束的稳定性,从而提升其耐热性和粘接强度。

增塑剂最常用的成份有聚氨酯,它具有极好的热老化性和耐摩擦性;聚酯热塑性聚合物,它可以有效提高热变形温度;聚碳酸酯,可以提升热熔胶的热稳定性及耐热性,从而使其能够在不降低性能的情况下应用于低温环境中。

此外,增塑剂还可以增加尼龙热熔胶的黏滞性和粘接强度,确保尼龙热熔胶的质量,延长其使用寿命。

除此之外,尼龙热熔胶中加入增塑剂还可以改善热熔胶的粘接性能,从而可以更有效地用于表面覆盖、封装电子元件,芯片封装示例等加工工艺,以达到良好的封装效果。

尼龙热熔胶经过增塑剂的加工,可以显著改善它的耐热性和粘接性能,而且也能增加其使用寿命,提高尼龙热熔胶的性价比。

所以,在进行尼龙热熔胶加工时,应选择适当的增塑剂,以达到质量要求和使用寿命的最佳状态。

随着热熔胶的广泛应用,尼龙热熔胶及其增塑剂在各类行业中也得到了广泛应用。

今天,除了家具、鞋类、木材和纺织品等传统行业外,尼龙热熔胶增塑剂已经进入许多新兴行业,如手机组装、医疗器械制造、电子元器件封装等,可以满足各种不同需求。

总之,尼龙热熔胶用增塑剂是尼龙热熔胶的重要一环,它可以提高尼龙热熔胶的性能,改善其粘接性能,让其成为家具、鞋类、木材和纺织品等各种行业的理想粘合剂,从而更好地服务于社会。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

尼龙改性中主要可以使用的相容剂为POE接枝相容剂ST-2,另外还有EPDM接枝相容剂ST-18,我们现在生产得最多的是POE 接枝相容剂ST-2,在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙以及增韧尼龙中,我们都建议大家使用ST-2,因为POE接枝相容剂ST-2在尼龙中的增韧效果比较理想,ST-2在尼龙中的作用主要是提高尼龙的韧性及冲击强度。

在玻纤增强尼龙、防火尼龙、玻纤防火增强尼龙中,建议大家使用ST-2的添加量为5-10%时较为理想,添加量太少,可能增韧效果达不到要求,添加量太多,可能对尼龙的防火、拉伸强度以及耐温会有一定的影响,任何事物只能是量力而为,相容剂的使用亦是如此。

而在上述尼龙改性中的一些特殊情况,如用户只要求冲击强度达到一定高度而对尼龙耐温和拉伸强度没有什么要求,则ST-2的使用量可以在10%以上。

另外ST-2的一个大的用途是在超韧尼龙和超韧耐寒尼龙中使用,这时ST-2的建议使用量为15-20%,甚至在一些高要求的情况中,ST-2的使用量需达25%以上。

ST-2在尼龙中使用时,尼龙最高缺口冲击强度可达120KJ/ m2,耐寒尼龙最低温度可做到零下35℃,另外在超韧耐寒尼龙改性中,对尼龙的粘度的选择亦有较高要求,这一点是许多尼龙改性工作者所不注意的,在超韧耐寒尼龙改性中,要求尼龙粘度达2.8以上,否则,相容剂加得再多,冲击强度也难提高。

我公司ST-2在PBT改性中亦能起到很好的相容增韧作用,用户如作高韧性要求的PBT改性产品,ST-2 一定会让你得到意想不到的帮助。

EPDM接枝相容剂ST-18主要用于超耐寒尼龙中,如要求尼龙的耐寒在-35℃到-40℃的情况,就需用它。

如有侵权请联系告知删除,感谢你们的配合!。

相关文档
最新文档
