医院洁净手术室空调设计计算

洁净空调冷量估算

百级的选500W/M2
千级的要400左右
万级在350左右
十万级在300左右
洁净走廊及洁净辅房在150就够了
另外如果是过渡季节使用，在计算时只需一半就够了我做的设计和参考书给的经验值相差太远了！
我做的洁净手术室百级每平方取1000W、千级和万级每平方取800-900W、十万级取600-700W，
走廊一般每平方取250-300W，辅房每平方取45-60W。

请大家指点和评论我的想法。

和你们讨论！TO：a543656
你好，我觉得你也不用太烦恼。

我也经历过那样的时候，不过我一开始是做普通空调的，那时侯冷负荷根本就没有去算，都是按常规做法没平方取多少瓦这样来选机组的。

后来来到现在这间公司，从事洁净和恒温恒湿工程设计和施工。

我觉得设计时的做法大概有以下几点（广东地区）：没有湿度要求时（一般舒适空调），可以估算负荷，估算值在很多资料上都有，不过你要注意安地区不同来选用；有洁净要求时，按不同的级别的换气次数来风量，一般高级别洁净度的空间按风量来选风柜是没问题的，不过如果是低级别的洁净室就难说了，要核算一下负荷，取最大值来选机了。

如果是有恒温恒湿要求的话那就麻烦点了，不过其实跟《空气调节》上的计算方法都是一样的，只不过你如果认为不用算的那么准的话就按上面的做法一样来算负荷了，你把按湿度要求、洁净度要求两种方法算出来的最大值来选就好了，还有就是按除湿的冷量来选盘管的排数了。

其次就是对规范了，跟规范不要有抵触~~^_^。

洁净手术室内空调冷热负荷计算

洁净手术室内空调冷热负荷计算洁净手术室内空调冷热负荷计算按照GBJl9-87有关条文计算洁净手术室空调冷热负荷。

1.手术室计算模型由于洁净环境的装修要求，洁净手术通常布置成内衬小室的形式，内衬小室的壁面材料一般为多层复合板，常用的有：簿钢板粘贴保温材料、内夹保温材料的彩色钢板制成的复合板，带表面防潮保护层的石膏板。

与其相关的外墙（隔墙）均为无窗墙面。

北方采暖地区可在建筑外墙（隔墙）与内衬小室之间布置值班采暖。

如图6所示。

在该模型中，空调负荷以围护结构负荷、人体负荷、照明负荷、设备负荷及散湿负荷几个方面组成。

2.空调冷负荷2.1通过围护结构传入室内的热量手术室内衬小室的围护结构均属内围护结构，用下式计算其传入室内的热量：CL1＝KF(t1s－tn)（3.1）式中 CL1——内围护结构传热形成的冷负荷，W；K一一内围护结构的传热系数，W/(m2·℃)：F－一内围护结构的面积，m2；tn一一手术室夏季空气调节室内计算温度，℃；twp——邻室计算平均温度，℃。

对于洁净手术室来讲，邻室是一个技术夹层（或顶棚空间）可以认为是散热量＜23w/m3的非空调房间。

tis＝twp＋3（3.1．1）式中twp——夏季空气调节室外计算日平均温度（℃）。

按GBJ19－87第2．2．9条规定采用壁面的复合板传热系数可由下式计算：式中R一一内表面对流换热器，按GBJ19－87表3．1．4－3规定采用；R——外表面对流换热器，按GBJ19－87表3．1．4－3规定采用；R——组成围护结构的第i层单一材料的热阻（m2·℃／W）；RI=δJγ（3.1．3）δ1——第i层材料层厚度，m；γci—一第i层材料层计算导热系数，W/(m·℃)。

2.2人体散热量手术室内人员数量及活动规律较难掌握，为简化计算，可以不考虑人体散热冷负荷系数的影响：CL2＝nq（3．2）式中CL2——人体散热形成的冷负荷，w；n——手术室内的人数：对于特大手术室不超过15～17人；对于大手术室不超过12～15人；对于中手术室不超过10～12人；对于小手术室不超过8～10人；q一一一每人平均散热量，取轻劳动度，q=70w／P。

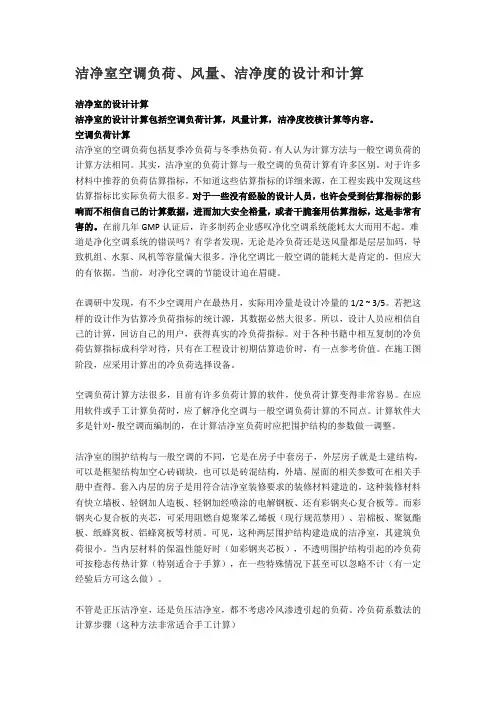

洁净室空调负荷、风量、洁净度的设计和计算

洁净室空调负荷、风量、洁净度的设计和计算洁净室的设计计算洁净室的设计计算包括空调负荷计算，风量计算，洁净度校核计算等内容。

空调负荷计算洁净室的空调负荷包括复季冷负荷与冬季热负荷。

有人认为计算方法与一般空调负荷的计算方法相同。

其实，洁净室的负荷计算与一般空调的负荷计算有许多区别。

对于许多材料中推荐的负荷估算指标，不知道这些估算指标的详细来源，在工程实践中发现这些估算指标比实际负荷大很多。

对于一些没有经验的设计人员，也许会受到估算指标的影响而不相信自己的计算数据，进而加大安全裕量，或者干脆套用估算指标，这是非常有害的。

在前几年GMP认证后，许多制药企业感叹净化空调系统能耗太大而用不起。

难道是净化空调系统的错误吗？有学者发现，无论是冷负荷还是送风量都是层层加码，导致机组、水泵、风机等容量偏大很多。

净化空调比一般空调的能耗大是肯定的，但应大的有依据。

当前，对净化空调的节能设计迫在眉睫。

在调研中发现，有不少空调用户在最热月，实际用冷量是设计冷量的1/2 ~ 3/5。

若把这样的设计作为估算冷负荷指标的统计源，其数据必然大很多。

所以，设计人员应相信自己的计箅，回访自己的用户，获得真实的冷负荷指标。

对于各种书籍中相互复制的冷负荷估算指标成科学对待，只有在工程设计初期估算造价时，有一点参考价值。

在施工图阶段，应采用计算出的冷负荷选择设备。

空调负荷计算方法很多，目前有许多负荷计算的软件，使负荷计算变得非常容易。

在应用软件或手工计算负荷时，应了解净化空调与一般空调负荷计算的不同点。

计算软件大多是针对- 般空调而编制的，在计算洁净室负荷时应把围护结构的参数做一调整。

洁净室的围护结构与一般空调的不同，它是在房子中套房子，外层房子就是土建结构，可以是框架结构加空心砖砌块，也可以是砖混结构，外墙、屋面的相关参数可在相关手册中查得。

套入内层的房子是用符合洁净室装修要求的装修材料建造的，这种装修材料有快立墙板、轻钢加人造板、轻钢加经喷涂的电解钢板、还有彩钢夹心复合板等。

医院手术室净化空调设计

医院手术室净化空调设计一、手术室概况：本干净手术部由八间手术室、中央干净大厅、麻醉室、苏醒室等附属房间构成，手术部位于医技楼二层，手术室无外围护构造，手术室净化级别规定分别为千级（I级）1间、万级（II 级）4间、十万级（III 级）3间，手术室设计温湿度考虑到小朋友生理特点，全年控制在Tn=24～28℃，在手术室内就地可调，手术室设计相对湿度Фn=50%～60%。

二、手术室空调风系统旳划分：1.高档别手术室空调系统宜独立设立。

所谓高档别手术室是指千级以上手术室，其因素是高档别手术室空调送风量大，犹如样面积旳手术室，百级手术室旳空调风量是十万级旳3.4倍，是万级旳2.25倍。

此外高档别手术室旳使用频率远低于低档别手术室，这样无论是一种空调系统承当多种高档别手术室，或是一种空调系统承当一种高档别手术室和多种低档别手术室，都会使空调系统长时间处在"大马拉小车"旳运营状态。

例如一种空调系统承当1间百级手术室和2间万级手术室或4间十万级手术室，只要高档别手术室不使用，则系统设计风量至少不小于此时所需风量旳112%和84%，亦即此时系统所需风量仅为系统设计风量旳47%和54.3%，并且此种因手术室使用与否引起旳风量变化，不适宜采用变频调速方式进行调节，只能用调节总风阀旳方式调节风量以适应系统风量变化，然而此种方式显然不节能。

因此无论从节省能源旳角度，或是从使用可*性、灵活性旳角度，高档别手术室都应"按间"独立设立空调系统，即一种净化空调系统相应一间手术室。

2.对于低档别手术室，尽管与高档别手术室相比空调风量小旳多，但一种空调系统所承当旳手术室间数也不适宜过多，由于医院手术室旳使用状况具有不拟定性。

愈是高级别医院，手术室为满足特殊繁忙状况，设立愈多。

手术室多，正常状况下旳同步使用系数低，这样当一种空调系统所承当旳手术室间数较多时，系统常处在"供不小于求"旳状态，其运营能耗势必较高，就象有旳医院所反映旳"建旳起，用不起"。

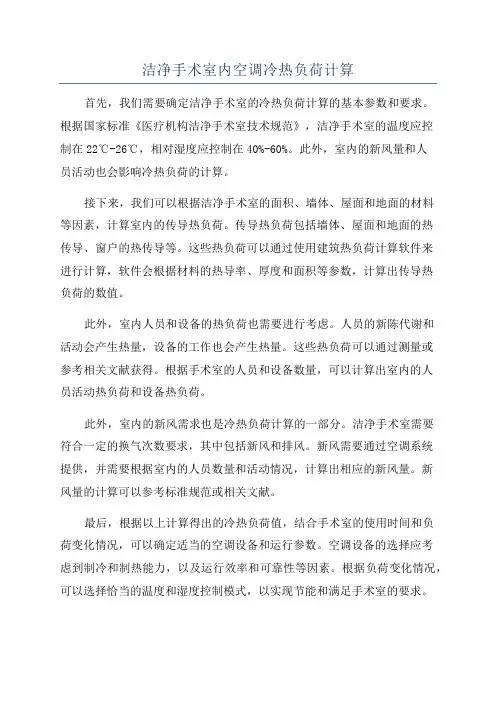

洁净手术室内空调冷热负荷计算

洁净手术室内空调冷热负荷计算首先，我们需要确定洁净手术室的冷热负荷计算的基本参数和要求。

根据国家标准《医疗机构洁净手术室技术规范》，洁净手术室的温度应控制在22℃-26℃，相对湿度应控制在40%-60%。

此外，室内的新风量和人员活动也会影响冷热负荷的计算。

接下来，我们可以根据洁净手术室的面积、墙体、屋面和地面的材料等因素，计算室内的传导热负荷。

传导热负荷包括墙体、屋面和地面的热传导、窗户的热传导等。

这些热负荷可以通过使用建筑热负荷计算软件来进行计算，软件会根据材料的热导率、厚度和面积等参数，计算出传导热负荷的数值。

此外，室内人员和设备的热负荷也需要进行考虑。

人员的新陈代谢和活动会产生热量，设备的工作也会产生热量。

这些热负荷可以通过测量或参考相关文献获得。

根据手术室的人员和设备数量，可以计算出室内的人员活动热负荷和设备热负荷。

此外，室内的新风需求也是冷热负荷计算的一部分。

洁净手术室需要符合一定的换气次数要求，其中包括新风和排风。

新风需要通过空调系统提供，并需要根据室内的人员数量和活动情况，计算出相应的新风量。

新风量的计算可以参考标准规范或相关文献。

最后，根据以上计算得出的冷热负荷值，结合手术室的使用时间和负荷变化情况，可以确定适当的空调设备和运行参数。

空调设备的选择应考虑到制冷和制热能力，以及运行效率和可靠性等因素。

根据负荷变化情况，可以选择恰当的温度和湿度控制模式，以实现节能和满足手术室的要求。

总之，洁净手术室内空调的冷热负荷计算是一项复杂且重要的工作，需要依据具体情况进行细致的分析和计算。

通过合理的计算和正确的选择和调节，可以确保洁净手术室内的环境满足要求，提供一个良好的工作条件。

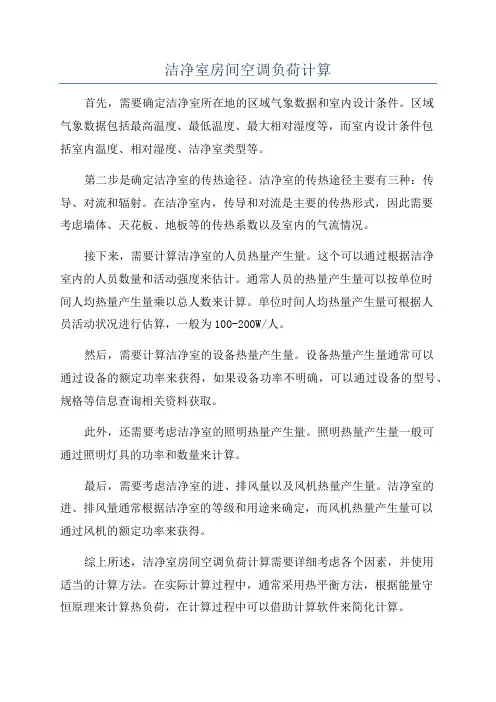

洁净室房间空调负荷计算

洁净室房间空调负荷计算
首先，需要确定洁净室所在地的区域气象数据和室内设计条件。

区域
气象数据包括最高温度、最低温度、最大相对湿度等，而室内设计条件包
括室内温度、相对湿度、洁净室类型等。

第二步是确定洁净室的传热途径。

洁净室的传热途径主要有三种：传导、对流和辐射。

在洁净室内，传导和对流是主要的传热形式，因此需要
考虑墙体、天花板、地板等的传热系数以及室内的气流情况。

接下来，需要计算洁净室的人员热量产生量。

这个可以通过根据洁净
室内的人员数量和活动强度来估计。

通常人员的热量产生量可以按单位时
间人均热量产生量乘以总人数来计算。

单位时间人均热量产生量可根据人
员活动状况进行估算，一般为100-200W/人。

然后，需要计算洁净室的设备热量产生量。

设备热量产生量通常可以
通过设备的额定功率来获得，如果设备功率不明确，可以通过设备的型号、规格等信息查询相关资料获取。

此外，还需要考虑洁净室的照明热量产生量。

照明热量产生量一般可
通过照明灯具的功率和数量来计算。

最后，需要考虑洁净室的进、排风量以及风机热量产生量。

洁净室的进、排风量通常根据洁净室的等级和用途来确定，而风机热量产生量可以
通过风机的额定功率来获得。

综上所述，洁净室房间空调负荷计算需要详细考虑各个因素，并使用
适当的计算方法。

在实际计算过程中，通常采用热平衡方法，根据能量守
恒原理来计算热负荷，在计算过程中可以借助计算软件来简化计算。

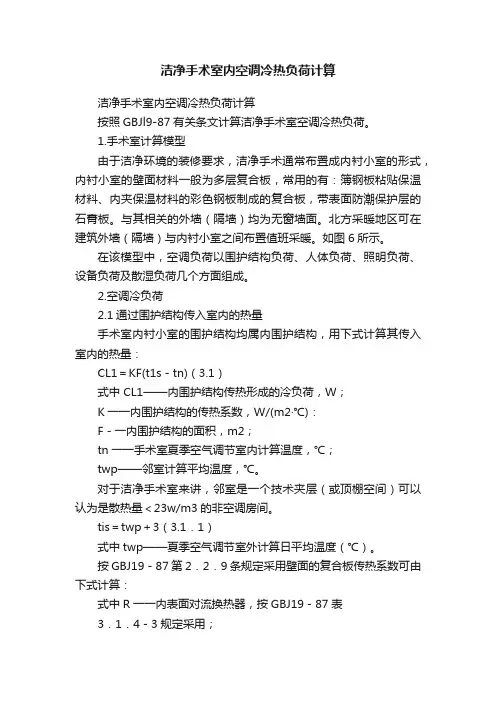

洁净手术室内空调冷热负荷计算

洁净手术室内空调冷热负荷计算按照GBJl9-87有关条文计算洁净手术室空调冷热负荷。

1.手术室计算模型由于洁净环境的装修要求，洁净手术通常布置成内衬小室的形式，内衬小室的壁面材料一般为多层复合板，常用的有：簿钢板粘贴保温材料、内夹保温材料的彩色钢板制成的复合板，带表面防潮保护层的石膏板。

与其相关的外墙（隔墙）均为无窗墙面。

北方采暖地区可在建筑外墙（隔墙）与内衬小室之间布置值班采暖。

如图6所示。

在该模型中，空调负荷以围护结构负荷、人体负荷、照明负荷、设备负荷及散湿负荷几个方面组成。

2.空调冷负荷2.1通过围护结构传入室内的热量手术室内衬小室的围护结构均属内围护结构，用下式计算其传入室内的热量：CL1＝KF(t1s－tn)（3.1）式中 CL1——内围护结构传热形成的冷负荷，W；K一一内围护结构的传热系数，W/(m2·℃)：F－一内围护结构的面积，m2；tn一一手术室夏季空气调节室内计算温度，℃；twp——邻室计算平均温度，℃。

对于洁净手术室来讲，邻室是一个技术夹层（或顶棚空间）可以认为是散热量＜23w/m3的非空调房间。

tis＝twp＋3（3.1．1）式中twp——夏季空气调节室外计算日平均温度（℃）。

按GBJ19－87第2．2．9条规定采用壁面的复合板传热系数可由下式计算：式中R一一内表面对流换热器，按GBJ19－87表3．1．4－3规定采用；R——外表面对流换热器，按GBJ19－87表3．1．4－3规定采用；R——组成围护结构的第i层单一材料的热阻（m2·℃／W）；RI=δJγ（3.1．3）δ1——第i层材料层厚度，m；γci—一第i层材料层计算导热系数，W/(m·℃)。

2.2人体散热量手术室内人员数量及活动规律较难掌握，为简化计算，可以不考虑人体散热冷负荷系数的影响：CL2＝nq（3．2）式中CL2——人体散热形成的冷负荷，w；n——手术室内的人数：对于特大手术室不超过15～17人；对于大手术室不超过12～15人；对于中手术室不超过10～12人；对于小手术室不超过8～10人；q一一一每人平均散热量，取轻劳动度，q=70w／P。

手术室负荷计算

手术室负荷计算洁净手术室负荷计算书一、手术室基本设计参数洁净手术室基本设计参数注：以上参数符合GB50333-2002 《医院洁净手术部建筑技术规范》之相关条文规定，另，设计温度参数来源于业主设计要求：夏季22℃，相对湿度50%，冬季20℃，相对湿度40% 。

二、基本气象参数项目所在地：沈阳，基本气象参数如下：1三、空调风量及热工参数经过计算，得出本手术室的空调风量如下：送风量：9000 m3/h新风量：1000 m3/h回风量：8000 m3/h经过计算，得出本手术室的热工参数如下：夏季参数：冷负荷：44.8KW，再热量：24.24KW冬季参数：热负荷：17.38KW，新风预热量：1.78KW，加湿量：5.74 Kg/h计算过程详见本计算书“四”～“九”部分。

四、风量的计算1.送风量的确定：根据GB50333-2002 《医院洁净手术部建筑技术规范》（以下简称《规范》）表3.0.3-1、表4.0.1、表7.2.1及其相关条款规定，计算如下：Q送=S送·V送·P送其中：2Q送—送风量（m3/s）S送—送风面积（㎡）V送—送风面风速（m/s）P送—修正系数本手术室中：S送为6.5㎡，V送取0.35 m/s ，P送考虑到风管道在输送过程中的漏风损失，并综合其他因素，取值1.05，将以上数值带入上式，得：Q送=S送·V送=6.8㎡·0.35 m/s ·1.05=2.50 m3/s=9000 m3/h 确定送风量Q送为9000 m3/h。

2.新风量的确定根据《规范》7.1.7条规定、并按表4.0.1、表7.1.6中数据，计算如下：Q新1=V·N新其中：V —手术室体积（m3），V=S·H，S—手术室面积（㎡），H—手术室计算高度（m）N新—换气次数（次/h）本手术室中：V为25㎡·3m=75m3，N新为6次/h，将以上数值带入上式，得：3Q新1=V·N新=75 m3·6次/h=450 m3/hQ新2=满足设备排风及室内正压的新风量本手术室中：设定此值为800 m3/hQ新3=Q人·N人其中：Q人—满足人员呼吸的新风量（m3/h ·人）N人—手术室内人数（人）本手术室中：Q人为60 m3/h ·人，N人定为8人，将以上数值带入上式，得：Q新3=Q人·N人=60 m3/（h ·人）·8人=480 m3/hQ新4=表7.1.6中要求的最低新风量本手术室中：Q新4表中要求的最低新风量为1000 m3/h按《规范》7.1.7条规定，取Q新1～Q新4中的最大值，因此确定新风量Q新=1000 m3/h 3.回风量的确定因为Q送=Q回+Q新，因此推导出Q回=Q送- Q新本手术室中：Q送为9000 m3/h，Q新为1000 m3/h，将以上数据带入上式，得：4Q回=Q送- Q新=9000 m3/h -1000 m3/h =8000 m3/h因此确定回风量Q回为8000 m3/h五、气流组织根据《规范》要求，等级为I级的特别洁净手术室的手术区（100级）采用单向流的气流组织形式，并且根据《规范》7.2.1及7.2.4的要求采用了送风口集中布置的方式，并根据表7.2.1设计了手术区（100级）的面积。
