实验一离散时间信号与系统分析
信号与系统-离散时间域分析
滤波器性能评估
分析滤波器的幅频响应、 相频响应、群延迟等性能 指标,以评估滤波器的性 能。
数字调制与解调技术
ASK调制与解调
通过改变载波的振幅来 传递数字信息,实现 ASK调制,并通过相干 或非相干解调方法恢复 原始信号。
FSK调制与解调
利用不同频率的载波表 示不同的数字信息,实 现FSK调制,通过鉴频 器或锁相环等实现FSK 信号的解调。
分类
根据信号的性质和特征,离散时间信 号可分为周期信号和非周期信号、确 定信号和随机信号等。
离散时间系统定义及性质
定义
离散时间系统是一种对离散时间输入 信号进行变换或处理的系统,其输出 也是离散时间信号。
性质
离散时间系统具有线性、时不变性、 因果性、稳定性等性质,这些性质对 于系统的分析和设计具有重要意义。
离散时间信号处理重要性
数字信号处理基础
理论分析基础
离散时间信号处理是数字信号处理的 基础,对于数字通信、音频视频处理、 雷达声呐等领域具有重要意义。
离散时间信号和系统分析的理论和方法 可以推广到连续时间信号和系统,为信 号处理和分析提供统一的理论框架。
计算机处理方便
离散时间信号适合计算机处理,可以 通过算法实现各种复杂的信号处理和 变换。
06 实验:离散时间信号处理 实践
实验目的和要求
理解和掌握离散时间 信号的基本概念和性 质
培养实验操作能力和 分析解决问题的能力
熟悉离散时间信号的 处理方法和实现过程
实验内容和步骤
01
实验内容
02
生成离散时间信号
对信号进行基本运算(如加减、乘除、平移、翻转等)
03
实验内容和步骤
01
对信号进行频谱分析,观察信号 的频谱特性
第五章 离散时间信号与系统分析 (1)
§ 5-1 离散时间信号
2.典型离散时间信号 (1)单位采样信号(Unit Sample)
1 n 0 (n 0) (n 0)
δ(n)
1 -3 -2 -1 0 1 2 3 n
§ 5-1 离散时间信号
2.典型离散时间信号 (2)单位阶跃序列(Unit Step)
1 u n 0 (n 0) (n 0)
a yn i b f n k
i 0 i k 0 k
N
M
§ 5-2 离散时间系统
i 1.差分方程 i 0 (2)用差分方程描述的离散系统 其中,规定 a0 1 ,使得
a yn i b f n k
k 0 k
N
M
y n - ai y n i bk f n k i 1 k 1
(d)
§ 5-1 离散时间信号
2.典型离散时间信号 (4)因果矩形窗函数
1 (0 n N 1) GN n (其它) 0
GN(n)
u n u n N u n u N 1 n
1 -2 -1 0 1 2
… … N-1 N n
§ 5-1 离散时间信号
'
§ 5-2 离散时间系统
1.差分方程 (1)用差分方程近似微分方程 例5-1求近似描述图示RC低通网络的离散系统。 若用等间隔T对 u C t 采样,其在 t nT各点的采样值 为 uC nT 。由微分的定义知,当T足够小时,微分 可用前向差分近似 u C n 1T u C nT '
m>0
-3
0
2
n
m-3

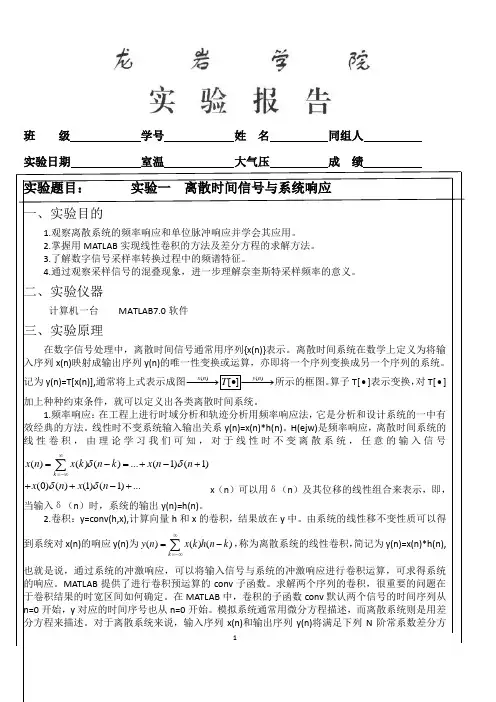

实验一 离散时间信号与系统响应
班 级 学号 姓 名 同组人 实验日期 室温 大气压 成 绩实验题目: 实验一 离散时间信号与系统响应 一、实验目的1.观察离散系统的频率响应和单位脉冲响应并学会其应用。
2.掌握用MATLAB 实现线性卷积的方法及差分方程的求解方法。
3.了解数字信号采样率转换过程中的频谱特征。
4.通过观察采样信号的混叠现象,进一步理解奈奎斯特采样频率的意义。
二、实验仪器计算机一台 MATLAB7.0软件三、实验原理在数字信号处理中,离散时间信号通常用序列{x(n)}表示。
离散时间系统在数学上定义为将输入序列x(n)映射成输出序列y(n)的唯一性变换或运算,亦即将一个序列变换成另一个序列的系统。
记为y(n)=T[x(n)],通常将上式表示成图()()[]x n y n T −−−→∙−−−→所示的框图。
算子T[∙]表示变换,对T[∙]加上种种约束条件,就可以定义出各类离散时间系统。
1.频率响应:在工程上进行时域分析和轨迹分析用频率响应法,它是分析和设计系统的一中有效经典的方法。
线性时不变系统输入输出关系y(n)=x(n)*h(n)。
H(ejw)是频率响应,离散时间系统的线性卷积,由理论学习我们可知,对于线性时不变离散系统,任意的输入信号()()()...(1)(1)(0)()(1)(1)...k x n x k n k x n n x n x n δδδδ∞=-∞=-=+-+++-+∑x (n )可以用δ(n )及其位移的线性组合来表示,即,当输入δ(n )时,系统的输出y(n)=h(n)。
2.卷积:y=conv(h,x),计算向量h 和x 的卷积,结果放在y 中。
由系统的线性移不变性质可以得到系统对x(n)的响应y(n)为()()()k y n x k h n k ∞=-∞=-∑,称为离散系统的线性卷积,简记为y(n)=x(n)*h(n),也就是说,通过系统的冲激响应,可以将输入信号与系统的冲激响应进行卷积运算,可求得系统的响应。
实验一 时域离散信号与系统(数字信号处理)
电子信息与自动化学院《数字信号处理》实验报告学号: 姓名: 实验名称: 实验一 时域离散信号与系统一、 实验目的(1) 了解常用的时域离散信号及其特点。
(2) 掌握MATLAB 产生常用时域离散信号的方法。
(3) 掌握时域离散信号简单的基本运算方法。
(4) 掌握求解离散时间系统脉冲响应和阶跃响应的方法。
(5) 进一步理解卷积定理,掌握应用线性卷积求解离散时间系统响应的基本方法。
(6) 掌握离散系统的响应特点。
二、 实验原理1. 典型离散信号的表示与产生方法1) 单位采样序列单位采样序列的表达式为1()00n n n δ=⎧=⎨≠⎩ 或 0()10n k δ⎧⎪-=⎨⎪⎩1n k n k k n N=≤≤≤ 下面的例子介绍了产生()n δ信号的方法。
读者可自行类比()n k δ-信号的产生方法。
2) 单位阶跃序列单位阶跃序列的表达式为1()0u n ⎧=⎨⎩0n n ≥下面的例子介绍了产生()u n 信号的方法。
3) 正(余)弦序列 正弦序列的表达式为0()sin()x n A n ωϕ=+连续时间信号与离散时间信号的联系可由下面的例子清楚地反映出来。
4) 实指数序列实指数序列的表达式为()n x n a =当||1a <时,()x n 的幅度随n 的增大而减小,序列逐渐收敛;当||1a >时,()x n 的幅度随n 的增大而增大,序列逐渐发散。
5) 随机序列在实际系统的研究和处理中,常常需要产生随机信号。
MATLAB 提供的rand 函数可以生成随机信号。
rand(1,N):产生[0,1]上均匀分布的随机序列。
randn(1,N):产生均值为0、方差为1的高斯随机序列,也就是白噪声序列。
2. 时域离散信号的基本运算1) 信号的移位在MATLAB 中给定离散信号()x n ,若信号()y n 定义为()()y n x n k =-,那么()y n 是信号()x n 在时间轴上的移位序列。
DSP实验报告--离散时间信号与系统的时、频域表示-离散傅立叶变换和z变换-数字滤波器的频域分析和实现-数字
南京邮电大学实验报告实验名称:离散时间信号与系统的时、频域表示离散傅立叶变换和z变换数字滤波器的频域分析和实现数字滤波器的设计课程名称数字信号处理A(双语) 班级学号B13011025姓名陈志豪开课时间2015/2016学年,第1学期实验名称:离散时间信号与系统的时、频域表示实验目的和任务:熟悉Matlab基本命令,理解和掌握离散时间信号与系统的时、频域表示及简单应用。
在Matlab环境中,按照要求产生序列,对序列进行基本运算;对简单离散时间系统进行仿真,计算线性时不变(LTI)系统的冲激响应和卷积输出;计算和观察序列的离散时间傅立叶变换(DTFT)幅度谱和相位谱。
实验内容:基本序列产生和运算:Q1.1~1.3,Q1.23,Q1.30~1.33离散时间系统仿真:Q2.1~2.3LTI系统:Q2.19,Q2.21,Q2.28DTFT:Q3.1,Q3.2,Q3.4实验过程与结果分析:Q1.1运行程序P1.1,以产生单位样本序列u[n]并显示它。
clf;n = -10:20;u = [zeros(1,10) 1 zeros(1,20)];stem(n,u);xlabel('Time index n');ylabel('Amplitude');title('Unit Sample Sequence');axis([-10 20 0 1.2]);Q1.2 命令clf,axis,title,xlabel和ylabel命令的作用是什么?答:clf命令的作用:清除图形窗口上的图形;axis命令的作用:设置坐标轴的范围和显示方式;title命令的作用:给当前图片命名;xlabel命令的作用:添加x坐标标注;ylabel c命令的作用:添加y坐标标注;Q1.3修改程序P1.1,以产生带有延时11个样本的延迟单位样本序列ud[n]。
运行修改的程序并显示产生的序列。
clf;n = -10:20;u = [zeros(1,21) 1 zeros(1,9)];stem(n,u);xlabel('Time index n');ylabel('Amplitude');title('Unit Sample Sequence');axis([-10 20 0 1.2]);Q1.23修改上述程序,以产生长度为50、频率为0.08、振幅为2.5、相移为90度的一个正弦序列并显示它。
数字信号处理实验报告一二
数字信号处理课程实验报告实验一 离散时间信号和系统响应一. 实验目的1. 熟悉连续信号经理想采样前后的频谱变化关系,加深对时域采样定理的理解2. 掌握时域离散系统的时域特性3. 利用卷积方法观察分析系统的时域特性4. 掌握序列傅里叶变换的计算机实现方法,利用序列的傅里叶变换对离散信号及系统响应进行频域分析二、实验原理1. 采样是连续信号数字化处理的第一个关键环节。
对采样过程的研究不仅可以了解采样前后信号时域和频域特性的变化以及信号信息不丢失的条件,而且可以加深对离散傅里叶变换、Z 变换和序列傅里叶变换之间关系式的理解。
对连续信号()a x t 以T 为采样间隔进行时域等间隔理想采样,形成采样信号: 式中()p t 为周期冲激脉冲,()a x t 为()a x t 的理想采样。
()a x t 的傅里叶变换为()a X j Ω:上式表明将连续信号()a x t 采样后其频谱将变为周期的,周期为Ωs=2π/T 。
也即采样信号的频谱()a X j Ω是原连续信号xa(t)的频谱Xa(jΩ)在频率轴上以Ωs 为周期,周期延拓而成的。
因此,若对连续信号()a x t 进行采样,要保证采样频率fs ≥2fm ,fm 为信号的最高频率,才可能由采样信号无失真地恢复出原模拟信号ˆ()()()a a xt x t p t =1()()*()21()n a a a s X j X j P j X j jn T π∞=-∞Ω=ΩΩ=Ω-Ω∑()()n P t t nT δ∞=-∞=-∑计算机实现时,利用计算机计算上式并不方便,因此我们利用采样序列的傅里叶变换来实现,即而()()j j n n X e x n e ωω∞-=-∞=∑为采样序列的傅里叶变换2. 时域中,描述系统特性的方法是差分方程和单位脉冲响应,频域中可用系统函数描述系统特性。
已知输入信号,可以由差分方程、单位脉冲响应或系统函数求出系统对于该输入信号的响应。
实验一离散时间信号与系统时域分析
实验一离散时间信号与系统时域分析实验目的1学习MATLAB语言编程和调试技巧2学会简单的矩阵输入和图形表示法3掌握简单的绘图命令一实验目的1学习MATLAB语言编程和调试技巧2学会简单的矩阵输入和图形表示法3掌握简单的绘图命令二、实验原理本实验主要为了熟悉MATLAB环境,重点掌握简单的矩阵(信号)输入和绘图命令,特别是绘图命令tem()和plot()。
实验内容中涉及到信号的无失真采样、离散卷积运算和差分方程求解这三个主要的问题。
其基本原理分别如下:对一个模拟信号某(t)进行采样离散化某(n),为了不失真地从采样信号某(n)中恢复原始信号某(t),采样时必须满足采样定理,即采样频率必须大于等于模拟信号中最高频率分量的2倍。
一个离散时间系统,输入信号为某(n),输出信号为y(n),运算关系用T[﹒]表示,则输入与输出的关系可表示为y(n)=T[某(n)]。
(1)线性时不变(LTI)系统的输入输出关系可通过h(n)表示:y(n)=某(n)某h(n)=式中某表示卷积运算。
(2)LTI系统的实现可物理实现的线性时不变系统是稳定的、因果的。
这种系统的单位脉冲响应是因果的(单边)且绝对可和的,即:h(n)0,n0;nh(n)0在MATLAB语言中采用conv实现卷积运算,即:Y=conv(某,h),它默认从n=0开始。
常系数差分方程可以描述一个LTI系统,通过它可以获得系统的结构,也可以求信号的瞬态解。
利用MATLAB 自带的filter(),可以代替手工迭代运算求解系统的差分方程,求解的过程类似于对输入信号进行滤波处理。
三、实验内容1、试画出如下序列的波形(1)某(n)3(n3)(n2)2(n1)4(n1)2(n2)3(n3)(2)某(n)0.5R10(n)解:用MATLAB描述波形1(1)某=[3120-42-3];%矩阵输入某n=-3:1:3;%输入自变量n,以间隔为1从-3到3变化n实验目的1学习MATLAB语言编程和调试技巧2学会简单的矩阵输入和图形表示法3掌握简单的绘图命令tem(n,某);%tem()函数绘制火柴杆图,注意n,某元素个数必须相等某label('n');%横坐标显示nylabal('某(n)');%纵坐标显示某(n)grid;%绘制网格1(2)n=0:9;某=0.5.^n;tem(n,某);某label('n');ylabel('某(n)');gri实验目的1学习MATLAB语言编程和调试技巧2学会简单的矩阵输入和图形表示法3掌握简单的绘图命令2、用MATLAB计算序列{-201–13}和序列{120-1}的离散卷积,即计算某(n)2(n)(n2)(n3)3(n4)与h(n)(n)2(n1)(n3)解:用MATLAB描述波形。
离散时间的信号和系统(实验报告)
实验二、离散时间的信号和系统(实验报告)一、 实验目的:1、复习离散时间的信号和系统,复习离散时间重要类型的信号和它们的运算的实现。
2、复习离散时间信号理论中一些重要的结果,它们在数字信号处理中很有用。
二、 实验原理:1、典型序列单位采样序列;单位阶跃序列;实数指数序列;复数指数序列;正余弦序列;随机序列:MATLAB 可用rand(1,N)和randn(1,N)来生成;周期序列。
2、序列的运算 信号加;信号乘;改变比例 ;移位;折叠:fliplr(x);取样和:sum(x(n1:n2)) 取样积:prod(x(n1:n2));信号能量:sum(abs(x)^2); 信号功率:sum(abs(x)^2)/length(x)3、一些有用的结果 单位采样合成:奇偶合成:几何级数:序列相关:卷积运算:差分方程:在Matlab 中:三、 实验内容1、 单位阶跃响应clear all;clf;t=-4:4;t0=0;y=stepfun(t,t0);stem(t,y,'filled'); title('单位阶跃序列')xlabel('时间(t)');ylabel('幅值f(t)');axis([-4.5,4.5,-0.5,1.5]);∑∞-∞=-=k k n k x n x )()()(δ)()()(n x n x n x o e +=1||,110<-→∑∞=a aan n对∑∞-∞=-=n y x l l ny n x l r 称为移位),()()(,),(y x conv ∑∑==---=Mm Nk k m k n y a m n x b n y 01)()()(),,()(x a b filter n y =-4-2024-0.500.511.5单位阶跃序列时间(t)幅值f (t )2、实数指数序列 clf;k1=-1;k2=10; k=k1:k2; a=0.6; A=1; f=A*a.^k;stem(k,f,'filled'); title('指数序列')xlabel('时间(k)');ylabel('幅值f(k)');指数序列时间(k)幅值f (k )3、复数指数序列 clf;c = -(1/12)+(pi/6)*i; K = 2; n = 0:40;x = K*exp(c*n);subplot(2,1,1); stem(n,real(x)); ylabel('幅值f(k)'); title('实部'); subplot(2,1,2); stem(n,imag(x));xlabel('时间(k )');ylabel('幅值f(k)'); title('虚部');010203040幅值f (k )实部010203040时间(k )幅值f (k )虚部4、正余弦序列clf;k1=-20;k2=20; k=k1:k2; f=sin(k*pi/6); f1=cos(k*pi/6); subplot(2,1,1); stem(k,f,'filled'); title('正弦序列')xlabel('时间(k)');ylabel('幅值(k)'); subplot(2,1,2); stem(k,f1,'filled'); title('余弦序列')xlabel('时间(k)');ylabel('幅值(k)');正弦序列时间(k)幅值f (k )余弦序列时间(k)幅值f (k )5、随机序列 clf;R = 51;d = rand(1,R) % m = 0:R-1;stem (m,d','b');title('随机序列')xlabel('k');ylabel('f(k)');1020304050随机序列kf (k )clf;R = 51;d = randn(1,R) % m = 0:R-1; stem (m,d','b');title('随机序列')xlabel('k');ylabel('f(k)');1020304050随机序列kf (k )6、序列的运算给定序列x1=[1 2 3 4 5 6 7 8 9], ns1=-4; x2=[9 8 7 6 5 4 3 2 1], ns2=4求:1) x1+x2; 2) y3=x1×x2; 3) y1=0.5×x1+0.8×x2; 4) y2=0.3×x1(n)×δ(n-6)+0.8×δ(n-5)×x2(n); 5) x1和x2的反折序列; 6) x1(n)和x2(n)的功率; 7) y3=x1*x2 (线性卷积);(1) x1=[1 2 3 4 5 6 7 8 9]; x2=[9 8 7 6 5 4 3 2 1]; c=x1+x2; n=-4:1:4; stem(n,c);xlabel('n'); ylabel('幅度');-4-224c =10 10 10 10 10 10 10 10 10 (2) clc;f1=[1 2 3 4 5 6 7 8 9];f2=[9 8 7 6 5 4 3 2 1]; y3=f1.*f2; k=-4:4; stem(k,f);-4-224y3 =9 16 21 24 25 24 21 16 9(3)clc;f1=[1 2 3 4 5 6 7 8 9]; f2=[9 8 7 6 5 4 3 2 1]; k=-4:4;y1=0.5*f1+0.8*f2; stem(k,y);-4-2024y 1 =7.7000 7.4000 7.1000 6.8000 6.5000 6.2000 5.9000 5.6000 5.3000(4)clc;f1=[1 2 3 4 5 6 7 8 9]; f2=[9 8 7 6 5 4 3 2 1]; k1=-4;k2=4;k=k1:k2; n=5;f=[(k-n)==0]; n1=6;f3=[(k-n1)==0];y2=0.3*f3.*f1+0.8*f2.*f; stem(k,y);-4-2024y 2 = 0 0 0 0 0 0 0 0 0(5)clc;f1=[1 2 3 4 5 6 7 8 9]; f2=[9 8 7 6 5 4 3 2 1]; k=-4:4y=Fliplr(f1); subplot(2,1,1); stem(k,y); y1=Fliplr(f2); subplot(2,1,2); stem(k,y1);-4-2024-4-2024y =9 8 7 6 5 4 3 2 1 y1 =1 2 3 4 5 6 7 8 9(6)clc;f1=[1 2 3 4 5 6 7 8 9]; f2=[9 8 7 6 5 4 3 2 1]; n=length(f1);n1=length(f2);y=sum((abs(f1).^2))/n; subplot(2,1,1); stem(y);y1=sum((abs(f2).^2))/n1; subplot(2,1,2); stem(y1);0.511.520204000.511.5202040y = 31.6667 y1 = 31.6667(7)f1=[1 2 3 4 5 6 7 8 9];f2=[9 8 7 6 5 4 3 2 1]; y=conv(f1,f2); k=0:16; stem(k,y);05101520y =9 26 50 80 115 154 196 240 285 240 196 154 115 80 50 26 9。
实验一 时域离散信号、系统及系统响应
四、 思考题
• 1 在分析理想采样序列特性的实验中, 采样频率不同时, 相应 在分析理想采样序列特性的实验中, 采样频率不同时, 理想采样序列的傅里叶变换频谱的数字频率度量是否都相同? 理想采样序列的傅里叶变换频谱的数字频率度量是否都相同 它 们所对应的模拟频率是否相同? 为什么? 们所对应的模拟频率是否相同 为什么 • 2 在卷积定理验证的实验中, 如果选用不同的频域采样点数 值, 在卷积定理验证的实验中, 如果选用不同的频域采样点数M值 例如, 例如, 选M=10和M=20, 分别做序列的傅里叶变换, 求得 和 , 分别做序列的傅里叶变换,
• 3 调通并运行实验程序, 完成下述实验内容: 调通并运行实验程序, 完成下述实验内容: 分析采样序列的特性。 ① 分析采样序列的特性。 a. 取采样频率 s=1 kHz, 即T=1 ms。 取采样频率f 。 b. 改变采样频率 fs=300 Hz, 观察 改变采样频率, 的变化, , 观察|X(ejω)|的变化, 并 的变化 做记录(打印曲线 打印曲线); 进一步降低采样频率, 做记录 打印曲线 ; 进一步降低采样频率, fs=200 Hz, , 观察频谱混叠是否明显存在, 说明原因, 并记录(打印 打印) 观察频谱混叠是否明显存在, 说明原因, 并记录 打印 这时的|X(ejω)|曲线。 曲线。 这时的 曲线 • ② 时域离散信号、 系统和系统响应分析。 时域离散信号、 系统和系统响应分析。 a. 观察信号 b(n)和系统 b(n)的时域和频域特性; 利用 观察信号x 和系统h 的时域和频域特性; 和系统 的时域和频域特性 线性卷积求信号x 通过系统h 的响应y(n), 比较 线性卷积求信号 b(n)通过系统 b(n)的响应 通过系统 的响应 , 所求响应y(n)和hb(n)的时域及频域特性, 注意它们之 的时域及频域特性, 所求响应 和 的时域及频域特性 间有无差别, 绘图说明, 并用所学理论解释所得结果。 间有无差别, 绘图说明, 并用所学理论解释所得结果。 b. 观察系统 a(n)对信号 c(n)的响应特性。 观察系统h 对信号x 的响应特性。 对信号 的响应特性 ③ 卷积定理的验证
离散时间信号与系统的时域分析实验报告
离散时间信号与系统的时域分析实验报告报告⼆:⼀、设计题⽬1.绘制信号)()(1k k f δ=和)2()(2-=k k f δ的波形2.绘制直流信号)()(1k k f ε=和)2(2-=k f ε的波形3绘制信号)()(6k G k f =的波形⼆实验⽬的1.掌握⽤MATLAB 绘制离散时间信号(序列)波形图的基本原理。
2.掌握⽤MATLAB 绘制典型的离散时间信号(序列)。
3.通过对离散信号波形的绘制与观察,加深理解离散信号的基本特性。
三、设计原理离散时间信号(也称为离放序列)是指在时间上的取值是离散的,只在⼀些离放的瞬间才有定义的,⽽在其他时间没有定义,简称离放信号(也称为离散序列) 序列的离散时间间隔是等间隔(均匀)的,取时间间隔为T.以f(kT)表⽰该离散序列,k 为整数(k=0,±1.±2,...)。
为了简便,取T=1.则f(kT)简记为f(k), k 表⽰各函数值在序列中出现的序号。
序列f(k)的数学表达式可以写成闭合形式,也可逐⼀列出f(k)的值。
通常,把对应某序号K0的序列值称为序列的第K0个样点的“样点值”。
四、设计的过程及仿真1clear all; close all; clc;k1=-4;k2=4;k=k1:k2;n1=0;n2=2;f1=[(k-n1)==0];f2=[(k-n2)==0];subplot(1,2,1)stem(k,f1,'fill','-k','linewidth',2);xlabel('k');ylabel('f_1(k)');title('δ(k)')axis([k1,k2,-0.1,1.1]);subplot(1,2,2)stem(k,f2,'filled','-k','linewidth',2);ylabel('f_2(k)');title('δ(k-2)')axis([k1,k2,-0.1,1.1]);程序运⾏后,仿真绘制的结果如图所⽰:2c lear all; close all; clc;k1=-2;k2=8;k=k1:k2;n1=0;n2=2; %阶跃序列开始出现的位置f1=[(k-n1)>=0]; f2=[(k-n2)>=0];subplot(1,2,1)stem(k,f1,'fill','-k','linewidth',2);xlabel('k');ylabel('f_1(k)');title('ε(k)')axis([k1,k2+0.2,-0.1,1.1])subplot(1,2,2)stem(k,f2,'filled','-k','linewidth',2);xlabel('k');ylabel('f_2(k)');title('ε(k-2)')axis([k1,k2+0.2,-0.1,1.1]);程序运⾏后,仿真绘制的结果如图所⽰:3clear all; close all; clc;k1=-2;k2=7;k=k1:k2; %建⽴时间序列n1=0;n2=6; f1=[(k-n1)>=0];f2=[(k-n2)>=0];f=f1-f2;stem(k,f,'fill','-k','linewidth',2);xlabel('k');ylabel('f(k)');title('G_6(k)')axis([k1,k2,-0.1,1.1]);程序运⾏后,仿真绘制的结果如图所⽰:五、设计的结论及收获实现了⽤matlab绘制离散时间信号, 通过对离散信号波形的绘制与观察,加深理解离散信号的基本特性。
数字信号处理实验离散时间 LTI 系统的时域分析与 Z 域分析
实验一离散时间LTI系统的时域分析与Z域分析一、实验目的1、掌握用MATLAB求解离散时间系统的零状态响应、单位脉冲响应和单位阶跃响应;2、掌握离散时间系统系统函数零极点的计算方法和零极点图的绘制方法,并能根据零极点图分析系统的稳定性。
二、实验原理1、离散时间系统的时域分析(1)离散时间系统的零状态响应离散时间LTI系统可用线性常系数差分方程来描述,即MATLAB中函数filter可对式(1-1)的差分方程在指定时间范围内的输入序列所产生的响应进行求解。
函数filter的语句格式为:y=filter(b,a,x)其中,x为输入的离散序列;y为输出的离散序列;y的长度与x的长度一样;b与a分别为差分方程右端与左端的系数向量。
(2)离散时间系统的单位脉冲响应系统的单位脉冲响应定义为系统在 (n)激励下系统的零状态响应,用h(n)表示。
MATLAB求解单位脉冲响有两种方法:一种是利用函数filter;另一种是利用函数impz。
impz函数的常用语句格式为impz(b,a,n),其中b和a的定义见filter,n表示脉冲响应输出的序列个数。
(3)离散时间系统的单位阶跃响应系统的单位阶跃响应定义为系统在ε(n)激励下系统的零状态响应。
MATLAB求解单位脉冲响应有两种方法:一种是利用函数filter,另一种是利用函数stepz。
stepz函数的常用语句格式为stepz(b,a,N)其中,b和a的定义见filter,N表示脉冲响应输出的序列个数。
2、离散时间系统的Z域分析(1)系统函数的零极点分析离散时间系统的系统函数定义为系统零状态响应的z变换与激励的z变换之比,即如果系统函数H(z)的有理函数表示式为那么,在MATLAB中系统函数的零极点就可通过函数roots得到,也可借助函数tf2zp得到。
roots的语法格式为:Z=roots(b)%计算零点b=[b1b2…bmbm+1]P=roots(a)%计算极点a=[a1a2…anan+1]tf2zp的语句格式为[Z,P,K]=tf2zp(b,a)其中,b与a分别表示H(z)的分子与分母多项式的系数向量。
实验一 离散时间信号与系统的傅里叶分析
电子信息工程系实验报告课程名称:数字信号处理成绩:实验项目名称:实验1 离散时间信号与系统的傅里叶分析时间:指导教师(签名):班级:电信092 姓名:XXX 学号:910706201实验目的:用傅里叶变换对离散时间信号和系统进行频域分析。
实验环境:计算机、MATLAB软件实验原理:对信号进行频域分析即对信号进行傅里叶变换。
对系统进行频域分析即对其单位脉冲响应进行傅里叶变换,得到系统的传输函数;也可由差分方程经过傅里叶变换直接求其传输函数,传输函数代表的就是频率响应特性。
而传输函数是w的连续函数,计算机只能计算出有限个离散频率点的传输函数值,故可在0~2∏之间取许多点,计算这些点的传输函数的值,并取它们的包络,所得包络即所需的频率特性。
实验内容和步骤:1、已知系统用下面差分方程描述:y(n)=x(n)+ay(n-1),试在a=0.95和a=0.5 两种情况下用傅立叶变换分析系统的频率特性。
要求写出系统的传输函数,并打印|H(e jω)|~ω曲线。
解:B=1;A=[1,-0.95]; [H,w]=freqz(B,A,'whole');subplot(1,3,1);plot(w/pi,abs(H),'linewidth',2);grid on;xlabel('\omega/\pi');ylabel('|H(e^j^\omega)|');title('幅频响应特性');axis([0,2,0,2.5]);B=1;A=[1,-0.5];[H,w]=freqz(B,A,'whole');subplot(1,3,3);plot(w/pi,abs(H),'linewidth',2);grid on;xlabel('\omega/\pi');ylabel('|H(e^j^\omega)|');title('幅频响应特性');axis([0,2,0,2.5]);图形如下图1、2所示:图1 a=0.95时的幅频响应特性图2 a=0.5时的幅频响应特性2、已知两系统分别用下面差分方程描述: y1(n)=x(n)+x(n-1) y2(n)=x(n)-x(n-1)试分别写出它们的传输函数,并分别打印|H(e jω)| ~ω曲线。
离散时间信号和系统的频域分析
离散时间信号和系统的频域分析离散时间信号与系统是研究数字信号与系统的频域分析,其中离散时间信号是对连续时间信号进行采样得到的,而离散时间系统是对连续时间系统进行离散化得到的。
频域分析是对信号与系统在频率域上的特性进行研究和分析。
对于离散时间信号,其离散化的过程是将连续时间信号在时间轴上进行均匀采样,得到指定的采样间隔,得到离散时间序列。
在频域上,其频谱是周期性的,并且频谱是以单位圆为单位周期的。
频域分析的目的是研究离散时间信号在频率域上的特性,包括频谱范围、频率分辨率、功率谱密度等。
离散时间信号的频域分析可以通过离散时间傅里叶变换(DTFT)来实现。
DTFT是信号在频域上的完全变换,将一个离散时间信号映射到一个连续的频率域函数。
DTFT是一个复数函数,表示信号在不同频率上的振幅和相位。
频谱的振幅可以表示信号在该频率上的能量大小,相位可以表示信号在该频率上的相对位置。
除了DTFT之外,还可以使用离散傅里叶变换(DFT)进行频域分析。
DFT是DTFT的一种计算方法,可以将离散时间信号转换为有限的频域信号。
DFT的计算是通过对离散时间信号进行有限长的时间窗口进行采样,并进行频域变换得到的。
DFT的结果是一个离散的频域信号,也称为频谱。
DFT通常使用快速傅里叶变换(FFT)算法来快速计算。
离散时间系统的频域分析主要是通过系统的频率响应函数来实现。
频率响应函数是系统在不同频率上对信号的响应情况的描述。
对于线性时不变系统,其频率响应函数是系统的传递函数的傅里叶变换。
频率响应函数拥有类似信号的频谱特性,可以描述系统对不同频率的信号的增益和相位。
频域分析在离散时间信号与系统中有着广泛的应用。
首先,频域分析可以帮助我们理解信号的频率构成和能量分布情况,有助于对信号进行合理的处理和分析。
其次,频域分析可以快速计算离散时间系统的响应,能够有效地评估系统的性能和稳定性。
此外,频域分析还可以进行滤波器设计、信号压缩、信号重构等应用。
实验一 时域离散信号与系统分析(实验报告)-2015
《数字信号处理》 实验报告学院 专业 电子信息工程 班级 姓名 学号 时间实验一 时域离散信号与系统分析一、实验目的1、熟悉连续信号经理想采样后的频谱变化关系,加深对时域采样定理的理解。
2、熟悉时域离散系统的时域特性,利用卷积方法观察分析系统的时域特性。
3、学会离散信号及系统响应的频域分析。
4、学会时域离散信号的MATLAB 编程和绘图。
5、学会利用MATLAB 进行时域离散系统的频率特性分析。
二、实验内容1、序列的产生(用Matlab 编程实现下列序列(数组),并用stem 语句绘出杆图。
(要求标注横轴、纵轴和标题)(1). 单位脉冲序列x(n)=δ(n ) (2). 矩形序列x(n)=R N (n) ,N=10nδ(n )nR N (n )图1.1 单位脉冲序列 图1.2 矩形序列(3) . x(n)=e (0.8+3j )n ; n 取0-15。
4n|x (n )|201321111053 陈闽焜n<x (n )/R a d图1.3 复指数序列的 模 图1.4 复指数序列的 相角(4). x(n)=3cos (0. 25πn +0.3π)+2sin (0.125πn +0.2π) n 取0-15。
ny (n )图1.4 复合正弦实数序列(5). 把第(3)小题的复指数x(n)周期化,周期20点,延拓3个周期。
4m|y (m )|201321111053 陈闽焜图1.5 第(3)的20点周期延拓杆图(6). 假设x(n)= [1,-3,2,3,-2 ], 编程产生以下序列并绘出杆图:y(n) y(n)= x(n)-2x(n+1)+x(n-1)+x(n-3);5201321111053 陈闽焜图1.6 y(n)序列杆图(7)、编一个用户自定义matlab 函数,名为stepshf (n0,n1,n2)实现单位阶跃序列u[n -n1]。
其中位移点数n1在起点n0和终点n2之间任意可选。
自选3个入口参数产生杆图。
实验一离散信号与系统时域分析的Matlab实现
实验1 离散信号与系统时域分析的Matlab实现一、实验目的1.掌握用Matlab表示常用离散信号的方法;2.掌握用Matlab求解离散系统的单位取样响应与零状态响应;3.掌握用Matlab实现离散信号卷积的方法;二、实验原理与内容1. Matlab基本操作打开Matlab 6.5,只保留命令窗口(Command Window),点击文本编辑窗口(M-file)创建、编辑M程序。
图1命令窗口在文本编辑窗口输入指令程序。
当输入完整程序后,点击DEBUG→RUN运行程序,或用键盘F5键直接运行。
另外,也可点击窗口快捷运行程序键。
图2文本编辑窗口编辑完成一个程序后,第一次运行或另存为时,需要保存M程序,保存的路径为命令窗口所示的当前目录路径(Current Directory),该路径可自行设置。
图3当前目录路径注意:M 文件在命名时有一定规则,错误命名时会使M 文件不能正常运行。
(1)M 文件名首字符不能是数字或下划线。
(2)M 文件名不能与Matlab 的内部函数名相同(3)M 文件名中不能有空格,不能含有中文。
一般应采用英文或拼音对M 文件命名。
2.离散信号的Matlab 表示表示离散时间信号x(n)需要两个行向量,一个是表示序号n=[ ],一个是表示相应函数值x=[ ],画图指令是stem 。
(1)正、余弦序列正、余弦序列为MATLAB 内部函数,可直接调用,文件名为sin 和cos 。
例1-1 画出()sin()4x n n π=的波形。
打开文本编辑窗口,输入波形程序:n=0:40;xn=sin(pi*n/4);stem(n,xn,'.')title('sin(pi*n/4)')运行,输出波形如下图4。
图4 ()x n 的波形图对于0cos()n ωϕ+或0sin()n ωϕ+,当2/πω是整数或有理数时,才是周期信号。
练习:(1)把上述程序中第三行分别改为stem(n,xn)、stem(n,xn,'*') 、stem(n,xn,' filled ') 后依次运行,看输出波形有何变化。
离散信号与系统的时域分析实验报告
离散信号与系统的时域分析实验报告1. 引言离散信号与系统是数字信号处理中的重要基础知识,它涉及信号的采样、量化和表示,以及离散系统的描述和分析。
本实验通过对离散信号在时域下的分析,旨在加深对离散信号与系统的理解。
在实验中,我们将学习如何采样和显示离散信号,并通过时域分析方法分析信号的特性。
2. 实验步骤2.1 信号的采样与显示首先,我们需要准备一个模拟信号源,例如函数发生器,来产生一个连续时间域的模拟信号。
通过设置函数发生器的频率和振幅,我们可以产生不同的信号。
接下来,我们需要使用一个采样器来对模拟信号进行采样,将其转化为离散时间域的信号。
使用合适的采样率,我们可以准确地获取模拟信号的离散样本。
最后,我们将采样后的信号通过合适的显示设备进行显示,以便观察和分析。
2.2 信号的观察与分析在实验中,我们可以选择不同类型的模拟信号,例如正弦波、方波或脉冲信号。
通过观察采样后的离散信号,我们可以观察到信号的周期性、频率、振幅等特性。
通过对不同频率和振幅的信号进行采样,我们可以进一步研究信号与采样率之间的关系,例如采样定理等。
2.3 信号的变换与滤波在实验中,我们可以尝试对采样后的离散信号进行变换和滤波。
例如,在频域下对信号进行离散傅里叶变换(DFT),我们可以将时域信号转换为频域信号,以便观察信号的频谱特性。
通过对频谱进行分析,我们可以观察到信号的频率成分和能量分布情况。
此外,我们还可以尝试使用不同的数字滤波器对离散信号进行滤波,以提取感兴趣的频率成分或去除噪声等。
3. 实验结果与分析通过实验,我们可以得到许多有关离散信号与系统的有趣结果。
例如,在观察信号的采样过程中,我们可以发现信号频率大于采样率的一半时,会发生混叠现象,即信号的频谱会发生重叠,导致采样后的信号失真。
而当信号频率小于采样率的一半时,可以还原原始信号。
此外,我们还可以观察到在频域下,正弦波信号为离散频谱,而方波信号则有更多的频率成分。
4. 结论通过本实验,我们对离散信号与系统的时域分析有了更深入的理解。
实验1 离散时间信号与系统
长沙理工大学计通学院通信工程系胡双红编数字信号处理A 实验报告实验项目名称:离散时间信号与系统学院:______计算机与通信工程____ 专业:______ _通信工程 _________ 学号:______20xxxxxxxxxx_______ 班级:______ 通信1x-x_________ 报告人:________ xx_____________ 指导老师:___ 胡双红 _ _______ 实验时间:_______201x-x-x________实验目的:1、熟悉常见离散时间信号的产生方法;2、熟悉离散时间系统的单位脉冲响应和单位阶跃响应的求解方法;3、熟悉离散时间信号经过离散时间系统的响应的求解方法。
实验内容:已知离散时间系统差分方程为y(n)-0.5y(n-1)+0.06y(n-2)=x(n)+x(n-1),求1、该系统的单位脉冲响应并绘图;2、该系统的单位阶跃响应并绘图;3、已知x(n)=可自己指定用filter函数经过系统的响应并绘图;4、用convwthn函数求系统响应并绘图。
实验平台:MATLAB集成软件**实验流程:设计流程:1、定义a,b2、用impseq函数生成0~100的单位脉冲函数3、用filter函数表示x(n)的系统响应并画图4、用stepseq函数生成0~100的单位阶跃函数5、用filter函数表示x(n)的系统响应并画图6、生成一个0~100的函数x(n)= exp(-0.5*n)7、用convwthn函数做出系统单位脉冲相应和x(n)= exp(-0.5*n)的卷积和得到系统响应并画出卷积和前101点图形8、用filter函数表示x(n)的系统响应实验代码:(1)b=[1,1];a=[1,-0.5,0.06];n=[-10:25];impz(b,a,n);title('系统的单位脉冲响应');xlabel('n');ylabel('h(n)');(2)n=-10:25;x=(n>=0);b=[1,1];a=[1,-0.5,0.06];s=filter(b,a,x);stem(n,s)title('单位阶跃响');xlable('n');ylable('s(n)');(3)a=[1,-0.5,0.06];b=[1,1];n=-10:120;x1=exp(-0.05*n).*sin(0.1*pi*n+pi/3);s1=filter(b,a,x1);stem(n,s1);xlabel('n');ylabel('s1(n)');(4)a=[1,-0.5,0.06];b=[1,1];n=-20:120;h=impz(b,a,n);x1=exp(-0.05*n).*sin(0.1*pi*n+pi/3); nyb=n(1)+n(1);nye=n(length(x1))+n(length(h));m=[nyb:nye];y=conv(x1,h);stem(m,y);title('系统响应');xlabel('m');ylabel('y(m)');实验结果:单位脉冲响应单位阶跃响应x(n)用filter函数经过系统的响应convwthn函数求系统响应实验心得:实验心得:熟悉了常见离散时间信号的产生方法、离散时间系统的单位脉冲响应和单位阶跃响应的求解方法;熟悉离散时间信号经过离散时间系统的响应的求解方法。
数字信号处理实验指导
实验一 离散时间信号与系统的时域分析(基础验证型)1.实验目的(1)熟悉离散时间信号的产生与基本运算。
(2)熟悉离散时间系统的时域特性。
(3)利用卷积方法观察分析系统的时域特性。
2.实验原理(1)典型离散时间信号单位样本序列(通常称为离散时间冲激或单位冲激)用[]n δ表示,其定义为1,0[]0,0n n n δ=⎧=⎨≠⎩(1.1) 单位阶跃序列用[]n μ表示,其定义为1,0[]0,0n n n μ≥⎧=⎨<⎩ (1.2) 指数序列由 []n x n A α= (1.3)给定。
其中A 和α可以是任意实数或任意复数,表示为00(),j j e A A e σωφα+==式(1.3)可改写为 0000()00[]cos()sin()n j n n n x n A e A e n j A e n σωφσσωφωφ++==+++ (1.4) 带有常数振幅的实正弦序列形如0[]cos()x n A n ωφ=+ (1.5)其中A ,0ω和φ是实数。
在式(1.4)和(1.5)中,参数A ,0ω和φ分别称为正弦序列[]x n 的振幅、角频率和初始相位。
002f ωπ=称为频率。
(2)序列的基本运算长度N 的两个序列[]x n 和[]h n 的乘积,产生长度也为N 的序列[]y n[][][]y n x n h n =⋅ (1.6)长度为N 的两个序列[]x n 和[]h n 相加,产生长度也为N 的序列[]y n[][][]y n x n h n =+ (1.7)用标量A 与长度为N 的序列[]x n 相乘,得到长度为N 的序列[]y n[][]y n A x n =⋅ (1.8)无限长序列[]x n 通过时间反转,可得到无限长序列[]y n[][]y n x n =- (1.9)无限长序列[]x n 通过M 延时,可得到无限长序列[]y n[][]y n x n M =- (1.10)若M 是一个负数,式(1.10)运算得到序列[]x n 的超前。
数字信号处理实验报告
实验报告课程名称:数字信号处理授课班级:学号:姓名:指导老师:实验一离散时间信号及系统的时域分析实验类别:基础性实验1实验目的:(1)了解MA TLAB 程序设计语言的基本特点,熟悉MA TLAB软件运行环境。
(2)熟悉MA TLAB中产生信号和绘制信号的基本命令,学会用MA TLAB在时域中产生一些基本的离散时间信号,并对这些信号进行一些基本的运算。
(3)通过MA TLAB仿真一些简单的离散时间系统,并研究它们的时域特性。
(4)通过MA TLAB进行卷积运算,利用卷积方法观察分析系统的时域特性。
2. 实验报告要求●简述实验原理及目的。
●结合实验中所得给定典型序列幅频特性曲线,与理论结果比较,并分析说明误差产生的原因以及用FFT作谱分析时有关参数的选择方法。
●记录调试运行情况及所遇问题的解决方法。
3.实验内容:思考题:9.2.1 运行程序P9.2.1,哪个参数控制该序列的增长或衰减:哪个参数控制该序列的振幅?若需产生实指数序列,应对程序作何修改?9.2.2运行程序P9.2.1,该序列的频率是多少?怎样改变它?哪个参数控制该序列的相位?哪个参数可以控制该序列的振幅?该序列的周期是多少?9.2.3 运行程序P9.2.3,对加权输入得到的y(n)与在相同权系数下输出y1(n)和y2(n)相加得到的yt(n)进行比较,这两个序列是否相等?该系统是线性系统吗?9.2.4 假定另一个系统为y(n)=x(n)x(n-1)修改程序,计算这个系统的输出序列y1(n),y2(n)和y(n)。
比较有y(n)和yt(n)。
这两个序列是否相等?该系统是线性系统吗?(提高部分)9.2.5运行程序P9.2.4,并比较输出序列y(n)和yd(n-10)。
这两个序列之间有什么关系?该系统是时不变系统吗?9.2.6 考虑另一个系统:修改程序,以仿真上面的系统并确定该系统是否为时不变系统。
(选做)n = 0:40; D = 10;a = 3.0;b = -2;x = a*cos(2*pi*0.1*n) + b*cos(2*pi*0.4*n);[x1,n1]=sigmult(n,n,x,n)[x2,n2]=sigshift(x,n,1)[y,ny1]= sigadd(x1,n1,x2,n2)[y1,ny11]= sigshift(y,ny1,D)[sx,sn]= sigshift(x,n,D)[sx1,sn1]=sigmult(n,n, sx,sn)[sx2,sn2]=sigshift(sx,sn,1)[y2,ny2]= sigadd(sx1,sn1,sx2,sn2)D= sigadd(y1,ny11,y2,ny22)六、实验心得体会:实验时间批阅老师实验成绩实验二 FFT 实现数字滤波实验类别:提高性实验 1.实验目的(1) 通过这一实验,加深理解FFT 在实现数字滤波(或快速卷积)中的重要作用,更好的利用FFT 进行数字信号处理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验一 离散时间信号与系统分析一、实验目的1.掌握离散时间信号与系统的时域分析方法。
2.掌握序列傅氏变换的计算机实现方法,利用序列的傅氏变换对离散信号、系统及系统响应进行频域分析。
3.熟悉理想采样的性质,了解信号采样前后的频谱变化,加深对采样定理的理解。
二、实验原理1.离散时间系统一个离散时间系统是将输入序列变换成输出序列的一种运算。
若以][⋅T 来表示这种运算,则一个离散时间系统可由下图来表示:图 离散时间系统输出与输入之间关系用下式表示)]([)(n x T n y =离散时间系统中最重要、最常用的是线性时不变系统。
2.离散时间系统的单位脉冲响应设系统输入)()(n n x δ=,系统输出)(n y 的初始状态为零,这是系统输出用)(n h 表示,即)]([)(n T n h δ=,则称)(n h 为系统的单位脉冲响应。
可得到:)()()()()(n h n x m n h m x n y m *=-=∑∞-∞= 该式说明线性时不变系统的响应等于输入序列与单位脉冲序列的卷积。
3.连续时间信号的采样采样是从连续信号到离散时间信号的过渡桥梁,对采样过程的研究不仅可以了解采样前后信号时域何频域特性发生的变化以及信号内容不丢失的条件,而且有助于加深对拉氏变换、傅氏变换、Z 变换和序列傅氏变换之间关系的理解。
对一个连续时间信号进行理想采样的过程可以表示为信号与一个周期冲激脉冲的乘积,即:)()()(ˆt t x t xT a a δ=其中,)(ˆt xa 是连续信号)(t x a 的理想采样,)(t T δ是周期冲激脉冲 ∑∞-∞=-=m T mT t t )()(δδ 设模拟信号)(t x a ,冲激函数序列)(t T δ以及抽样信号)(ˆt xa 的傅立叶变换分别为)(Ωj X a 、)(Ωj M 和)(ˆΩj X a,即 )]([)(t x F j X a a =Ω)]([)(t F j M T δ=Ω)](ˆ[)(ˆt x F j X a a=Ω 根据连续时间信号与系统中的频域卷积定理,式(2.59)表示的时域相乘,变换到频域为卷积运算,即)]()([21)(ˆΩ*Ω=Ωj X j M j X a a π其中⎰∞∞-Ω-==Ωdt e t x t x F j X t j a a a )()]([)( 由此可以推导出∑∞-∞=Ω-Ω=Ωk s a a jk j X T j X )(1)(ˆ 由上式可知,信号理想采样后的频谱是原来信号频谱的周期延拓,其延拓周期等于采样频率。
根据香农定理,如果原信号是带限信号,且采样频率高于原信号最高频率的2倍,则采样后的离散序列不会发生频谱混叠现象。
4.有限长序列的分析对于长度为N 的有限长序列,我们只观察、分析在某些频率点上的值。
⎩⎨⎧-≤≤=n N n n x n x 其它010),()(一般只需要在π2~0之间均匀的取M 个频率点,计算这些点上的序列傅立叶变换:∑-=-=10)()(N n jn j k k e n x e X ωω其中,M k k /2πω=,1,,1,0-=M k 。
)(ωj e X 是一个复函数,它的模就是幅频特性曲线。
三、主要实验仪器及材料微型计算机、Matlab 软件(或TC 编程环境)。
四、实验内容1.知识准备认真复习离散信号与系统、单位脉冲响应、抽样定理等有关内容,阅读本实验原理与方法。
2.编制信号产生子程序,用于产生实验中要用到的信号序列(1)单位脉冲序列单位脉冲序列⎩⎨⎧≠===0,00,1)()(n n n n x b δ (2)系统单位脉冲响应序列)3()2(5.2)1(5.2)()(-+-+-+=n n n n n h b δδδδ(3)理想采样信号序列对信号)()cos()(t u t Ae t x t a Ω=-α进行理想采样,可以得到一个理想的采样信号序列)()cos()(n u nT Ae nT x nT Ω=-α,1000≤≤n 。
其中A 为幅度因子,α是衰减因子,Ω是频率,T 为采样周期。
这几个参数要在实验过程中输入,以产生不同的)(n x 。
首先产生理想采样信号序列a x (n),使A =444.128, a =50π2,Ω=50π2。
然后改变参数A =1,a =0.4,Ω=2.0734,产生理想采样信号序列a x (n)。
3.离散信号、系统和系统响应的分析观察信号x b (n )和系统h b (n )的时域和频域特性;利用线性卷积求信号通过系统以后的响应。
比较系统响应和信号的时域和幅频特性。
注意它们之间有无差异,绘出图形。
4.分析理想采样信号序列的特性产生理想采样信号序列,使:(1)首先选用采样频率为1000Hz ,T=1/1000,观察所得理想采样信号的幅频特性,在折叠频率以内和给定的理想幅频特性无明显差异,并作记录。
(2)改变采样频率为300Hz ,T=1/300,观察所得理想采样信号的幅频特性曲线的变化,并作记录。
(3)进一步减小采样频率为200Hz ,T=1/200,观察频谱混叠现象是否明显存在,说明原因,并记录此时的幅频特性曲线。
5. 卷积定律的验证。
采用参数A =444.128, a =50π2,Ω=50π2, T=1/1000,将)(n x a 和系统)(n h b 的傅氏变换相乘,直接求得)(k j e Y ω,将得到的幅频特性曲线和先求)(n y 后再求得的幅频特性曲线进行比较,观察二者有无差异。
验证卷积定律。
五、思考题1.线性时不变系统的输出的长度与输入和系统的单位冲激响应的长度有什么关系?2. 对信号进行理想抽样时,抽样频率不同,相应理想采样序列傅立叶变换频谱的数字频率度量是否都相同7它们所对应的模拟频率是否相同?为什么?六、实验报告要求1.简述实验原理及目的。
2. 总结在上机实验内容中要求比较时域、幅频曲线差异部分内容的结果,定性分析它们正确与否,并简要说明这些结果的含义。
3.总结实验所得主要结论。
4.简要回答思考题。
附:实验一 离散时间系统分析参考程序部分参考程序四、2.(1),(2)的参考程序:――――――――――――――――――――――――――――%单位脉冲序列)(n x b 的时域和幅频特性%在MatLab 中,这一函数可以用zeros 函数实现:n=1:50;x=zeros(1,50); %MatLab 中数组的下标从1开始x(1)=1;close all;subplot(3,1,1);stem(x);title('单位冲击信号序列x(n)');k=-24:25;X=x*(exp(-j*pi/25)).^((n-1)'*k);magX=abs(X);subplot(3,1,2);stem(magX);title('单位冲击信号序列的幅度谱');angX=angle(X);subplot(3,1,3);stem(angX);title('单位冲击信号序列的相位谱');%以下是)(n h b 的时域和幅频特性n=1:50;x=zeros(1,50);x(1)=1;x(2)=2.5;x(3)=2.5;x(4)=1;close all;subplot(3,1,1);stem(x);title(系统'单位脉冲响应信号序列');k=-24:25;X=x*(exp(-j*pi/25)).^((n-1)'*k);magX=abs(X);subplot(3,1,2);stem(magX);title('系统频率响应的幅度谱');angX=angle(X);subplot(3,1,3);stem(angX);title('系统频率响应的相位谱')%以下矩形脉冲序列)(n x c 的时域和幅频特性(没有要求做,仅作参考) n=1:50;x=sign(sign(10-n)+1);close all;subplot(3,1,1);stem(x);title('矩形脉冲序列');k=-24:25;X=x*(exp(-j*pi/25)).^((n-1)'*k);magX=abs(X);subplot(3,1,2);stem(magX);title('矩形脉冲序列傅立叶变换的幅度谱');angX=angle(X);subplot(3,1,3);stem(angX);title('矩形脉冲序列傅立叶变换的相位谱');四、2.(3)的参考程序:―――――――――――――――――――――――――――――――― n=1:50; %定义序列的长度是50A=444.128; %设置信号有关的参数a=50*sqrt(2.0)*pi;T=0.001; %采样率w0=50*sqrt(2.0)*pi; %ω符号在MatLab 中不能输入,用w 代替 x=A*exp(-a*(n-1)*T).*cos(w0*(n-1)*T); %pi 是MatLab 中定义的π %close allfiguresubplot(3,1,1);stem(n-1,x); %绘制x (n )的图形title('理想采样信号序列x(n)'); %设置结果图形的标题k=-24:25;%W=(pi/25)*k;X=x*(exp(-j*pi/25)).^((n-1)'*k);magX=abs(X); %绘制x (n )的幅度谱subplot(3,1,2);stem(n-1,magX);title('理想采样信号序列的幅度谱');angX=angle(X); %绘制x (n )的相位谱subplot(3,1,3);stem(n-1,angX);title('理想采样信号序列的相位谱');四、3. 的参考程序()(n x a 要用b x (n)代替):%卷积计算%在MatLab 中提供了卷积函数conv ,即y=conv (n ,h ),调用十分方便。
%信号)(n x a 和系统单位脉冲响应)(n h b 的卷积n=1:50;hb=zeros(1,50);hb(1)=1;hb(2)=2.5;hb(3)=2.5;hb(4)=1;close all;subplot(3,1,1);stem(hb);title('系统单位脉冲响应hb[n]');m=1:50;T=0.001;A=444.128;a=50*sqrt(2.0)*pi;w0=50*sqrt(2.0)*pi;x=A*exp(-a*(m-1)*T).*cos(w0*(m-1)*T);subplot(3,1,2);stem(x);title('输入信号x[n]');y=conv(x,hb);subplot(3,1,3);stem(y);title('输出信号y[n]');四、5. 的参考程序%参考程序clearhb=zeros(1,50);hb(1)=1;hb(2)=2.5;hb(3)=2.5;hb(4)=1;m=1:50;T=0.001;A=444.128;a=50*sqrt(2.0)*pi;w0=50*sqrt(2.0)*pi;x=A*exp(-a*(m-1)*T).*cos(w0*(m-1)*T);n=1:50;k=-24:25;X=x*(exp(-j*pi/25)).^((n-1)'*k);magX=abs(X);%绘制信号x(n)傅立叶变换的幅度谱subplot(3,2,1);stem(magX);title('输入信号傅立叶变换的幅度谱');angX=angle(X); %绘制x(n)的相位谱subplot(3,2,2);stem(angX);title('输入信号傅立叶变换的相位谱');Hb=hb*(exp(-j*pi/25)).^((n-1)'*k);magHb=abs(Hb); %绘制hb(n)的幅度谱subplot(3,2,3);stem(magHb);title('系统单位频率响应的幅度谱');angHb=angle(Hb); %绘制hb(n)的相位谱subplot(3,2,4);stem(angHb);title('系统频率响应的相位谱');n=1:99;k=1:99;y=conv(x,hb);Y=y*(exp(-j*pi/25)).^((n-1)'*k);magY=abs(Y); %绘制y(n)的幅度谱subplot(3,2,5);stem(magY);title('输出信号傅立叶变换的幅度谱');angY=angle(Y); %绘制y(n)的相位谱subplot(3,2,6);stem(angY);title('输出信号傅立叶变换的相位谱');%将以下验证的结果显示figureXHB=X.*Hb;subplot(4,1,1);stem(abs(XHB));title('x(n)的幅度谱与hb(n)的幅度谱相乘');axis([0,50,0,8000])subplot(4,1,2);stem(abs(Y));title('y(n) 傅立叶变换的幅度谱');axis([0,50,0,8000])angXHB=angle(XHB); %绘制y(n)的相位谱subplot(4,1,3);% stem(unwrap(angXHB));stem(angXHB);axis([0,50,0,6])title('输出x(n)信号的频谱与hb(n)的频谱相乘的相位谱'); angY=angle(Y); %绘制y(n)的相位谱subplot(4,1,4);stem(angY);axis([0,50,0,6])% stem(unwrap(angY));title('输出y(n)信号傅立叶变换的相位谱');。
