纳米压痕试验
纳米压痕技术实验及其应用
纳米压痕技术实验及其应用简介纳米压痕技术（Nanoindentation）是一种用于研究材料力学性质的精密技术。
通过在材料表面施加一定载荷，然后测量载荷与压痕深度之间的关系，可以得到材料的硬度、弹性模量等力学性质。
本文将介绍纳米压痕技术的基本原理、实验步骤以及在材料科学领域中的应用。
基本原理纳米压痕技术基本原理是利用钢球或金刚石尖端通过纳米压头在被测材料表面施加载荷，然后测量载荷与压痕深度的关系。
通过分析载荷-压痕深度曲线，可以获得材料的硬度、弹性模量等力学参数。
实验步骤1.样品制备：制备需要进行纳米压痕实验的材料样品，通常是块状的金属、陶瓷、聚合物等材料。
2.仪器校准：校准纳米压头的载荷传感器和位移传感器，确保实验数据准确可靠。
3.压痕实验：在样品表面选取合适的位置进行压痕实验，在一定载荷范围内施加载荷并记录载荷-压痕深度曲线。
4.数据处理：通过数据处理软件对实验数据进行分析，计算得到材料的硬度、弹性模量等力学参数。
应用领域纳米压痕技术在材料科学领域中有着广泛的应用，主要包括：•材料硬度测试：纳米压痕技术可以准确测量材料的硬度，对于评估材料的力学性能非常重要。
•薄膜力学性质研究：对于薄膜材料而言，纳米压痕技术可以有效地评估其力学性质。
•生物材料力学性质研究：在生物材料研究领域，纳米压痕技术可以帮助科研人员了解生物材料的力学性能，如骨骼、牙齿等。
结论纳米压痕技术作为一种精密的材料力学测试方法，在材料科学领域有着广泛的应用前景。
通过实验分析，可以更准确地评估材料的力学性能，为材料设计和研发提供重要参考。
以上就是关于纳米压痕技术实验及其应用的文档内容，希术能对您有所帮助。
利用纳米压痕技术研究材料力学性能的实验方法和数据处理
利用纳米压痕技术研究材料力学性能的实验方法和数据处理纳米压痕技术是一种常用的实验方法，用于研究材料的力学性能。
通过在材料表面施加一定的压力，可以得出材料的硬度、弹性模量、塑性和蠕变等力学性能参数。
本文将介绍纳米压痕技术的实验方法和数据处理。
一、实验方法纳米压痕实验的基本步骤包括样品制备、仪器调试和实验操作三个环节。
1. 样品制备首先，需要选择一种适合的材料作为实验样品。
通常选择金属、陶瓷或者聚合物等材料进行实验，要求样品平整光滑，无表面缺陷和污染。
2. 仪器调试将样品放置在纳米压痕仪上，通过调整压头的位置和角度，使其与样品接触。
此外，还需要调节加载速度和加载时间等参数，以便获得准确的实验数据。
3. 实验操作将压头从样品表面开始施加压力，然后逐渐升高，并不断记录加载力和压头的位移。
在实验过程中，还可以观察材料的变形情况，并记录下来。
二、数据处理纳米压痕实验的数据处理主要包括硬度计算、弹性模量计算和力学性能参数曲线的绘制。
1. 硬度计算根据实验中测得的加载力和压头位移数据，可以通过分析加载-位移曲线，确定实际的压痕深度。
然后，根据深度和试验过程中加载的最大力，可以计算出材料的硬度值。
2. 弹性模量计算纳米压痕实验中，弹性阶段的加载-位移曲线可以用来计算材料的弹性模量。
通过测量压头与样品接触前后的压头力和位移，以及样品的几何参数，可以利用相关公式计算出弹性模量值。
3. 力学性能参数曲线绘制根据实验中测得的硬度和弹性模量值，可以绘制出材料的力学性能参数曲线。
这个曲线可以展示材料在不同压力条件下的硬度、弹性模量和塑性等性能参数。
三、纳米压痕技术的应用纳米压痕技术广泛应用于材料研究和工程实践领域。
它可以用来评估材料的力学性能，了解材料的结构和性质之间的关系，同时也有助于材料的设计和优化。
1. 材料研究通过纳米压痕实验，可以研究材料的力学行为和变形机制。
例如，可以了解到材料的塑性行为、蠕变特性和疲劳性能等。
这些信息对于材料的研究和发展具有重要意义。
纳米压痕技术原理
纳米压痕技术原理
1 简介
纳米压痕技术是一种表面力学测试方法，用于测量材料的力学性质。
它可测量各种材料，包括有机和无机材料，以及生物材料。
纳米压痕技术可以在纳米尺度下实现的精密测试，成为科学研究和工业应用的重要工具。
本文将介绍纳米压痕技术的原理。
2 原理
纳米压痕技术基于AFM（atomic force microscopy）原理，利用压痕试验来测定材料的力学性质。
它通过压痕试验产生的纳米尺度的弯曲和弹性变形来测量材料的力学指标。
压痕试验使用粒子对样品进行微小的力和位移加载，同时利用高解析度的AFM表面轮廓测量来确定样本表面的形貌变化。
压头是一个针状的探针，使用压头为材料施加力，然后可以使用AFM测量压头的下降量来确定材料的硬度。
它可以直接测量样品的纳米压痕深度和压头的接触力，并可以计算出材料的弹性模量、硬度、张量弹性模量和附着力等材料力学性质。
因此，纳米压痕技术是一种极为精确的试验技术。
3 纳米压痕技术的应用
纳米压痕技术在材料科学、表面科学和纳米科技中广泛应用，具有广泛的应用前景。
纳米压痕技术可用于研究各种材料的力学性质，
例如金属、聚合物、陶瓷、生物材料等，也可以了解材料的强度、疲劳、蠕变等性质。
4 结论
总的来说，纳米压痕技术是一种重要的测试技术，其原理基于AFM 的原理。
通过纳米级别的试验，可以直接测量样品的硬度和弹性模量等材料力学性质。
由于存在微观世界中，纳米压痕技术在纳米科技和表面科学中具有重要的应用前景。
纳米压痕实验报告(一)2024
纳米压痕实验报告（一）引言概述：纳米压痕实验是一种常用的材料力学测试方法，通过对材料进行微小压痕，可以研究材料的力学性能和变形行为。
本文将对纳米压痕实验的方法、实验装置、实验步骤、测试参数和结果进行详细介绍和分析，以期为深入了解纳米压痕实验提供参考。
正文：一、纳米压痕实验方法1.1 传统压痕法与纳米压痕法的区别1.2 纳米压痕实验的优势与应用场景1.3 实验材料的选择与准备二、纳米压痕实验装置2.1 纳米压痕仪器的组成与工作原理2.2 纳米压头的结构与功能2.3 实验中所需的辅助设备及其作用三、纳米压痕实验步骤3.1 样品的加工与制备3.2 实验前的样品表面处理3.3 压痕参数的设置与调整3.4 压痕实验的操作步骤3.5 实验后样品的处理与测量四、纳米压痕实验参数与理论分析4.1 压痕深度与硬度的关系分析4.2 压痕直径与弹性模量的计算方法4.3 弹性回弹与塑性变形的测定4.4 扩展失效与压痕形变的研究4.5 温度对压痕行为的影响五、纳米压痕实验结果与讨论5.1 实验样品的压痕图像与参数5.2 不同材料的压痕行为对比5.3 纳米压痕实验的数据可靠性与重复性5.4 工程应用中的纳米压痕实验案例5.5 纳米压痕实验的未来发展趋势总结：通过本次纳米压痕实验，我们深入了解了纳米压痕实验的方法、实验装置、实验步骤、测试参数和结果。
纳米压痕实验在材料力学研究和工程应用中具有重要的价值，通过对材料的微小压痕分析，可以获得材料的力学性能、变形行为等关键信息。
随着纳米技术的不断发展，纳米压痕实验将在材料科学、纳米材料、生物材料等领域的应用得到更广泛的拓展和深入研究。
纳米压痕实验报告(二)2024
纳米压痕实验报告（二）引言概述：本文旨在对纳米压痕实验进行详细描述和分析，并总结实验结果。
通过纳米压痕实验，可以了解材料的硬度、弹性模量以及塑性变形特性。
本文将从实验装置介绍、实验步骤、实验结果、实验分析和实验总结五个大点进行阐述。
正文内容：一、实验装置介绍1. 纳米压痕仪的组成和原理2. 压头的选用和特点3. 实验样品的准备和要求4. 实验条件的设定和控制5. 纳米压痕仪的使用注意事项二、实验步骤1. 样品的固定和预处理2. 压头的校准和调节3. 设置实验参数和参考值4. 进行压痕实验并记录数据5. 样品的后处理和备份三、实验结果1. 压痕图像的观察和分析2. 压痕深度和荷载的关系曲线3. 硬度和弹性模量的计算4. 薄膜材料的厚度测量5. 实验数据的统计和整理四、实验分析1. 不同样品的硬度和弹性模量对比2. 纳米压痕实验中的误差来源3. 实验结果与预期值的比较4. 压痕图像的解析和分析5. 实验结果的可靠性和适用性评估五、实验总结1. 实验过程中遇到的问题和挑战2. 实验结果的重要性和应用价值3. 可能存在的改进和优化方案4. 进一步研究的方向和建议5. 对纳米压痕实验的认识和体会结论：本文详细介绍了纳米压痕实验的装置、步骤、结果分析和总结。
通过纳米压痕实验，可以获得材料的硬度、弹性模量等重要性质参数，并对材料的塑性变形特性进行研究。
实验结果可用于材料性能评估、质量控制和材料设计等方面。
然而，在实验过程中仍然存在一些问题和改进空间，需要进一步优化和探索。
希望本文的内容能够对相关研究和应用提供参考和借鉴。
纳米压痕测试原理

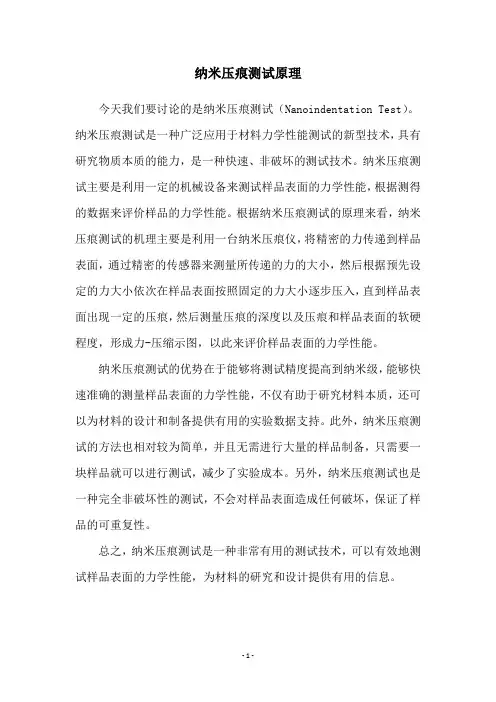

纳米压痕测试原理
今天我们要讨论的是纳米压痕测试（Nanoindentation Test）。
纳米压痕测试是一种广泛应用于材料力学性能测试的新型技术，具有研究物质本质的能力，是一种快速、非破坏的测试技术。
纳米压痕测试主要是利用一定的机械设备来测试样品表面的力学性能，根据测得的数据来评价样品的力学性能。
根据纳米压痕测试的原理来看，纳米压痕测试的机理主要是利用一台纳米压痕仪，将精密的力传递到样品表面，通过精密的传感器来测量所传递的力的大小，然后根据预先设定的力大小依次在样品表面按照固定的力大小逐步压入，直到样品表面出现一定的压痕，然后测量压痕的深度以及压痕和样品表面的软硬程度，形成力-压缩示图，以此来评价样品表面的力学性能。
纳米压痕测试的优势在于能够将测试精度提高到纳米级，能够快速准确的测量样品表面的力学性能，不仅有助于研究材料本质，还可以为材料的设计和制备提供有用的实验数据支持。
此外，纳米压痕测试的方法也相对较为简单，并且无需进行大量的样品制备，只需要一块样品就可以进行测试，减少了实验成本。
另外，纳米压痕测试也是一种完全非破坏性的测试，不会对样品表面造成任何破坏，保证了样品的可重复性。
总之，纳米压痕测试是一种非常有用的测试技术，可以有效地测试样品表面的力学性能，为材料的研究和设计提供有用的信息。
- 1 -。
纳米压痕试验方法研究
纳米压痕试验方法研究一、引言随着科学技术的发展，材料科学领域的研究越来越深入。
纳米压痕试验作为材料科学领域的一种重要试验方法，能够在纳米尺度上研究材料的力学性能和机械行为。
本文将介绍纳米压痕试验的背景和意义，阐述纳米压痕试验的原理和实验方法，分析纳米压痕试验结果并与传统试验方法进行比较，最后总结归纳纳米压痕试验的重要性和未来发展方向。
二、纳米压痕试验的背景和意义在材料科学领域，研究人员对材料的力学性能和机械行为的研究不断深入。
传统的力学试验方法通常是在宏观尺度上进行的，难以在纳米尺度上研究材料的力学性能和机械行为。
因此，纳米压痕试验方法应运而生。
纳米压痕试验可以实现在纳米尺度上对材料进行精确的力学性能测试，为材料科学领域的研究提供更为准确的试验数据。
三、纳米压痕试验的原理和实验方法1、纳米压痕试验的原理纳米压痕试验是通过在材料表面施加一定压力的载荷，测量材料表面的变形和位移，从而获得材料的力学性能和机械行为。
在纳米压痕试验中，载荷一般采用压头为锥形或球形的力传感器，通过计算机控制系统实现对材料表面进行精确的位移控制和数据采集。
2、纳米压痕试验的实验方法纳米压痕试验的实验方法主要包括以下几个步骤：（1）选择合适的试样：根据研究目的和材料性质选择合适的试样。
试样表面应平整、无瑕疵，以保证试验结果的准确性。
（2）安装试样：将试样固定在纳米压痕试验仪上，确保试样稳定不动。
（3）选择合适的载荷和位移：根据试样材料性质和研究目的选择合适的载荷和位移范围。
（4）进行纳米压痕试验：通过计算机控制系统控制力传感器向下位移，实现对试样表面施加压力。
同时，采集试样表面的变形数据，记录下载荷和位移的变化情况。
（5）数据处理和分析：根据采集到的数据，进行曲线拟合、数据处理和分析，获得材料的力学性能指标和机械行为参数。
四、纳米压痕试验结果与传统的试验方法比较与传统力学试验方法相比，纳米压痕试验具有以下优点：1、精度高：纳米压痕试验可以在纳米尺度上对材料进行精确的力学性能测试，而传统力学试验方法是在宏观尺度上进行的，精度相对较低。
利用纳米压痕技术研究材料力学性能的实验方法和数据处理
利用纳米压痕技术研究材料力学性能的实验方法和数据处理纳米压痕技术是一种用于研究材料力学性能的重要实验方法，它可以通过在纳米尺度下对材料进行压痕测试，得到材料的硬度、弹性模量等力学性能参数。
本文将介绍纳米压痕技术的实验方法，并讨论如何进行数据处理和分析。
一、纳米压痕实验方法纳米压痕实验通常采用纳米硬度计进行。
纳米硬度计具有一个具有知名几何形状的金刚石扣、压头、压头和试样间的距离控制装置类似恒定速率模式（法的独特设计和控制技术。
实验步骤如下：1.样品制备：将所要测试的材料制备成平整的样品。
通常可以使用机械研磨、电子抛光等方法对样品进行制备和表面处理。
2.样品安装：在纳米硬度计的测试平台上安装样品。
确保样品表面垂直于压头的运动方向，以获得准确的测试结果。
3.压痕力的选择：根据所要研究的材料的硬度，选择合适的压痕力。
通常，压痕力在几微牛到几百微牛之间。
4.压痕测试：将压头缓慢逼近试样表面，直到产生明显的弹性变形。
然后继续加大压痕力，直到达到设定的最大力值。
此过程中，纳米硬度计会实时记录压头的位置和力值。
5.压头退休：当压痕测试结束后，压头会逐渐从试样表面移开，直到与试样分离为止。
6.数据记录：在测试过程中，纳米硬度计会实时记录测试数据，包括压头的位置和力值。
这些数据可以用于后续的数据处理和分析。
二、数据处理和分析1.压头形状校正：由于压头的几何形状可能会对测试结果产生影响，因此需要对测试数据进行压头形状校正。
常见的方法是通过使用已知硬度和弹性模量的标准材料进行校正计算。
2.压痕深度测量：根据压头的位置和试样的厚度，可以计算出压痕的深度。
压痕深度与试样的硬度和弹性模量相关联，可以用于后续的力学性能参数计算和分析。
3.力位曲线分析：力位曲线是指在测试过程中纳米硬度计记录的压头位置和力值的曲线。
通过分析力位曲线，可以获得材料的硬度、弹性模量、塑性变形等力学性能参数。
4. 转化计算：通过引入相关的力学模型和计算公式，可以将压痕测试得到的数据转化为所研究材料的力学性能参数。
纳米压痕测试中材料变形控制的研究
纳米压痕测试中材料变形控制的研究纳米压痕测试是一种用于测量材料硬度、弹性模量、断裂韧性等物理性能的微观力学测试技术。
它通过在材料表面施加一个微小的载荷，并测量由此产生的压痕深度，从而得到材料的力学性能参数。
这种测试方法对于研究材料的微观结构与宏观性能之间的关系具有重要意义。
在纳米压痕测试中，材料变形的控制是确保测试准确性和可重复性的关键因素之一。
一、纳米压痕测试的原理与方法纳米压痕测试技术基于弹性体接触力学理论，通过测量压痕深度和施加的载荷，计算材料的硬度和弹性模量。
测试过程中，一个尖锐的压头（如钻石锥体）以一定的速率接近样品表面，并施加一定的载荷。
随着载荷的增加，压头逐渐压入材料表面，形成压痕。
通过精确测量压痕深度和相应的载荷，可以利用接触力学模型计算出材料的硬度和弹性模量。
纳米压痕测试的方法主要包括静态压痕测试和动态压痕测试。
静态压痕测试是在恒定载荷下进行的，主要用于测量材料的硬度和弹性模量。
动态压痕测试则是在变化的载荷下进行的，可以提供更多关于材料力学行为的信息，如疲劳性能、蠕变性能等。
二、材料变形控制的重要性在纳米压痕测试中，材料变形的控制对于获取准确可靠的测试结果至关重要。
材料变形包括弹性变形和塑性变形两部分。
弹性变形在载荷移除后可以恢复，而塑性变形则是永久性的。
准确的变形控制可以确保测试结果的可重复性，并有助于区分材料的弹性和塑。
材料变形控制的重要性体现在以下几个方面：1. 提高测试精度：精确控制材料变形可以减少测试误差，提高硬度和弹性模量的测量精度。
2. 区分材料特性：通过控制变形，可以更好地区分材料的弹性和塑性特性，为材料设计和应用提供重要信息。
3. 保护样品：过度的变形可能导致样品损坏，适当的变形控制可以保护样品，避免不必要的损伤。
4. 增强数据可比性：在不同条件下进行的测试，通过控制变形，可以提高数据的可比性，便于进行跨实验的比较分析。
三、纳米压痕测试中材料变形控制的策略为了实现有效的材料变形控制，研究人员采取了多种策略和技术。
纳米压痕测残余应力的原理
纳米压痕测残余应力的原理
纳米压痕测残余应力是一种用于测量材料表面或薄膜中残余应力的方法。
其原理基于材料受压后产生的弹性变形。
下面是一种常见的纳米压痕测残余应力的原理：
1. 硬度与残余应力关系：纳米压痕技术中使用的压头通常是针对性材料的圆锥或棱柱形状，通过将压头接触到材料表面并施加一定的负载来进行实验。
当负载超过材料的弹性极限时，材料会发生塑性变形并留下一个压痕。
2. 压痕形状分析：通过观察和测量压痕的形状和尺寸参数，可以推导出材料的硬度。
压痕的形状受到材料的力学性质、压痕深度和压头形状等因素的影响。
3. 弹性恢复的测量：在施加负载后，当负载减小或卸去时，材料会发生一定程度的弹性恢复。
通过测量压痕的弹性恢复行为（包括压痕直径、卸载弹性深度等参数），可以计算出残余应力。
4. 本构关系：利用材料的本构关系（描述应力与应变之间的关系），可以将弹性恢复行为转化为应力的变化。
然后可以通过解析方法或数值方法来计算残余应力。
纳米压痕测残余应力的优点在于它能够对材料表面的应力分布进行快速、准确的测量，并且对样品的尺寸要求较低。
然而，纳米压痕测量也存在一些限制，包括对材料的特定形状和力学性质的要求，以及测量过程中可能引入的误差等。
纳米压痕方法在材料研究中的应用
纳米压痕方法在材料研究中的应用纳米压痕方法在材料研究中的应用引言：纳米压痕方法是一种在纳米尺度下对材料进行力学性能测试的技术，它通过对材料施加微小的压力和观察材料在压力下的变形情况来评估材料的硬度、弹性模量和塑性行为等力学特性。
这种方法具有非常广泛的应用领域，包括材料科学、纳米技术、生物医学和电子器件等。
本文将深入探讨纳米压痕方法在材料研究中的应用，包括其原理、实验步骤和在不同材料中的应用案例。
一、纳米压痕方法的原理1. 纳米压痕机理纳米压痕方法基于材料受力导致的变形行为来评估材料的力学性能。
在纳米压痕实验中，压头采用微小的针尖或球状探头，施加在样品表面上。
通过控制压头所施加的压力和加载速率，可以获得不同范围内的材料变形情况。
在这个过程中，探测器记录样品的变形曲线，从而计算出材料的硬度、弹性模量和塑性变形等力学参数。
2. 纳米压痕仪器的原理纳米压痕仪器通常由压头、负载传感器和位移传感器等组成。
压头通过控制系统施加压力，负载传感器测量压力大小，位移传感器检测样品的变形情况。
通过将以上信息进行整合和计算，可以得到准确的力学性能参数。
二、纳米压痕方法的实验步骤1. 样品制备进行纳米压痕实验前，首先需要准备好样品。
样品可以是固态材料如金属、陶瓷或聚合物，也可以是生物组织或薄膜等其他类型的材料。
样品的平整度和表面质量对实验结果有着很大的影响，因此在制备过程中需要保证样品表面的光洁度和平整度。
2. 实验参数设置在实验前，需要根据材料的特性和分析需求设置好实验参数，包括压头的类型、压力的范围和加载速率等。
不同的材料需要不同的实验参数，这些参数的选择将直接影响到实验结果的准确性和可靠性。
3. 进行压痕实验将样品固定在纳米压痕仪器上，并在控制系统的指导下进行压痕实验。
实验过程中，通过记录和监测压头施加的压力和样品的变形情况，可以获得包括压头载荷-位移曲线、变形图像和力学性能参数等数据。
根据这些数据，可以对材料的力学性能进行准确的分析和评估。
纳米压痕试验方法研究的开题报告
纳米压痕试验方法研究的开题报告一、研究背景纳米材料因其特殊的物理、化学和力学性质在材料学、物理学、化学、生物学等领域与传统材料和结构材料相比具有明显的优势。
纳米压痕试验是一种新型的材料力学测试方法，可以用于研究纳米材料的力学性能和表征材料的本质性质。
纳米压痕试验可以测量纳米材料的硬度和弹性模量，还可以研究材料的塑性变形、断裂行为等力学性能。
二、研究目的本研究旨在系统地研究纳米压痕试验方法的原理、测量原理、实验步骤和数据处理方法，并探讨其在纳米材料力学性能研究中的应用和改进。
三、研究内容1.纳米压痕试验方法的基本原理与测量原理2.纳米压痕试验的实验步骤和试验方案设计3.纳米压痕试验数据处理方法的研究4.基于纳米压痕试验的纳米材料力学性能研究及应用4.1 研究纳米材料硬度和弹性模量的实验方法和数据分析4.2 研究纳米材料塑性变形和断裂行为的实验方法和数据分析4.3 探索纳米压痕技术在材料表征中的应用4.4 研究纳米材料在实际应用中的力学性能四、研究方法1.文献调研：阅读相关文献，了解纳米压痕试验的应用及改进方向。
2.实验研究：进行纳米压痕试验，获取实验数据。
3.数据处理：利用统计学方法和计算机辅助分析工具对实验数据进行处理和分析。
五、研究意义本研究可以极大地推动纳米材料的研究和开发，提高纳米材料的应用效率和安全性能。
同时，通过本研究，可以使得纳米压痕试验的技术能够更好地应用于实际工程中，完成材料的表征，强化原有技术，推出更先进、更实用的材料测试技术。
六、预期成果在本研究中，将会获得以下成果：1. 基于实验数据的纳米压痕试验方法及数据处理方法的优化方案。
2. 一套高精度的应用于纳米材料力学性能测试和表征的纳米压痕试验设备。
3. 改进的纳米材料的力学性能测试方法，适用于不同种类的纳米材料。
4. 初步研究各种纳米材料的力学性能，为其应用提供重要数据基础。
七、研究计划1. 第一年：进行纳米压痕试验的实验研究，掌握试验方法，获取纳米材料的实验数据。
纳米压痕
纳米压痕实验一、实验目的1. 了解材料微纳米力学测试系统的构造、工作原理。
2. 掌握载荷-位移曲线的分析手段。
3. 用纳米压痕方法测定电沉积镍镀层的杨氏模量与硬度。
二、实验仪器和设备TriboIndenter 型材料微纳米力学测试系统(见附录)三、实验原理与方法纳米压痕技术又称深度敏感压痕技术，它通过计算机控制载荷连续变化，并在线监测压入深度。
一个完整的压痕过程包括两个步骤，即所谓的加载过程与卸载过程。
在加载过程中，给压头施加外载荷，使之压入样品表面，随着载荷的增大，压头压入样品的深度也随之增加，当载荷达到最大值时，移除外载，样品表面会存在残留的压痕痕迹。
图1为典型的载荷-位移曲线。
从图1中可以清楚地看出，随着实验载荷的不断增大，位移不断增加，当载荷达到最大值时，位移亦达到最大值即最大压痕深度max h ；随后卸载，位移最终回到一固定值，此时的深度叫残留压痕深度r h ，也就是压头在样品上留下的永久塑性变形。
刚度S 是实验所测得的卸载曲线开始部分的斜率，表示为hP S d d u=(1) 式中，u P 为卸载载荷。
最初人们是选取卸载曲线上部的部分实验数据进行直线拟合来获得刚度值的。
但实际上这一方法是存在问题的，因为卸载曲线是非线性的，即使是在卸载曲线的初始部分也并不是完全线性的，这样，用不同数目的实验数据进行直线拟合，得到的刚度值会有明显的差别。
因此Oliver 和Pharr 提出用幂函数规律来拟合卸载曲线，其公式如下()mh h A P f u -= (2)载荷位移图1 典型的载荷-位移曲线其中，A 为拟合参数，f h 为残留深度，即为r h ，指数m 为压头形状参数。
m ，A 和f h 均由最小二乘法确定。
对式(2)进行微分就可得到刚度值，即()1f max u maxd d -=-==m h h h h A m hP S (3)该方法所得的刚度值与所取的卸载数据多少无关，而且十分接近利用很少卸载数据进行线性拟合的结果，因此用幂函数规律拟合卸载曲线是实际可行的好方法。
纳米压痕技术及其实验研究
图5 相关度量与旋转因子增量的关系平移因子增量、旋转因子增量、外轮廓相关度量的计算结果见表2,相关度量与平移因子增量、旋转因子增量的关系见图4、图5。
从图4、图5和表2可以看出,在确定平移和旋转因子初值之后再进行搜索,搜索数量不大,速度很快;沿X和Y方向分别只平移了012个像素和1个像素,并旋转了0106度,此时相关度量最大。
根据多次试验的经验,我们把平移因子的步长设定在012像素。
5 结论本文设计了基于图像处理的汽车密封条测量系统的硬件系统,利用牛顿插值函数实现了亚像素细分,建立了仿射变换模型。
测试试验证明:利用边界直径和公差要求确定图像平移和旋转初值、然后进行最大相关搜索的方法是行之有效的。
经过大量的试验结果统计,整个系统的长度不确定度在0102mm以内。
参考文献1 L Angrisani,P Daponte,A Pietrosanto,C Liguori.An image based measurement system for the characterization of autom otive gaskets.Measurement25(1999):169～1812 李庆利,张少军,李忠富等.一种基于多项式插值改进地亚像素细分算法.北京科技大学学报,2003,25(3):280～2833 钟家强,王润生.基于边缘的图像配准改进算法.计算机工程与科学,2001,23(6):25～294 曾文峰,李树山.图像配准参数的自适应求取方法.海军工程大学学报,2001,13(1):45～485 William C,Hasenplaugh,Mark A Neifeld.Image binarization techniques for correlation based pattern recognition.Opt Eng.1999,38(11):1907～1917第一作者:马 强,哈尔滨工业大学自动测试与控制系, 150001哈尔滨市收稿日期:2004年3月纳米压痕技术及其试验研究朱 瑛 姚英学 周 亮哈尔滨工业大学摘 要:介绍纳米压痕技术的基本原理和计算方法,从定义、适用范围和压痕面积的获得方法等三个方面指出纳米硬度与常规硬度之间的重要区别,对硬度的概念做了进一步讨论。
纳米压痕实验报告
纳米压痕实验报告纳米压痕实验报告引言：纳米科技的发展使得我们能够更好地理解和控制材料的微观结构和性能。
纳米压痕实验是一种常用的表征材料力学性能的方法，通过在纳米尺度下对材料进行压痕，可以获得材料的硬度、弹性模量等重要参数。
本实验旨在通过纳米压痕实验，探究不同材料在纳米尺度下的力学性能差异，并分析其中的原因。
实验方法：1. 样品制备在实验中，我们选择了两种不同材料的样品进行测试，分别是金属材料和陶瓷材料。
首先，我们将样品制备成均匀的薄片，厚度约为100微米。
然后，使用研磨机对样品进行粗磨和细磨，使其表面光滑且平整。
2. 纳米压痕实验使用纳米压痕仪对样品进行测试。
首先，将样品固定在实验台上，调整压头的位置和力量，使其与样品接触。
然后，通过控制压头的下降速度和深度，对样品进行压痕。
在实验过程中，记录下压头下降的深度和对应的载荷。
3. 数据处理通过实验获得的载荷-深度曲线，可以计算出样品的硬度和弹性模量。
硬度是指材料抵抗外力压入的能力，可以通过载荷与压头的几何参数计算得到。
弹性模量是指材料在受力后能够恢复原状的能力，可以通过载荷-深度曲线的斜率计算得到。
实验结果：1. 金属材料对金属材料样品进行纳米压痕实验后，得到了载荷-深度曲线。
通过对曲线的分析，我们计算得到了金属材料的硬度和弹性模量。
实验结果显示，金属材料的硬度较高，弹性模量也相对较大。
这意味着金属材料在受力时具有较好的抵抗能力和恢复能力。
2. 陶瓷材料对陶瓷材料样品进行纳米压痕实验后，同样得到了载荷-深度曲线。
与金属材料相比，陶瓷材料的硬度较低，弹性模量也较小。
这表明陶瓷材料在受力时容易发生塑性变形，且恢复能力较差。
讨论与分析：1. 材料差异的原因金属材料和陶瓷材料在纳米尺度下的力学性能差异主要源于其微观结构的不同。
金属材料通常由金属原子通过金属键连接而成，具有较好的电子迁移性和塑性。
而陶瓷材料则由非金属原子通过离子键或共价键连接而成，其结构较为脆弱。
纳米压痕计算范文
纳米压痕计算范文纳米压痕测试是一种测量材料硬度和弹性的常用方法，通过在材料表面施加荷载并测量印痕的形状和尺寸变化，可以得到材料的力学性能参数。
本文将介绍纳米压痕测试的原理、测试方法和计算方法。
一、纳米压痕测试原理纳米压痕测试是基于压痕的形成和演化规律进行分析的。
测试中，常用的压痕测试仪为纳米压痕仪，它可以施加微小的荷载并实时记录压痕的行为。
当外加荷载通过压头施加在材料表面时，材料会发生弹性和塑性变形。
在压头卸载后，材料表面会留下一个压痕，该压痕的形状和尺寸与材料的力学性能相关。
纳米压痕测试的原理主要基于弹性理论和半空间假设。
在测试中，通过测量压头卸载过程中的力和位移曲线，可以得到刚度曲线，即荷载-位移曲线。
然后，利用荷载、位移和几何参数，可以计算出材料的硬度和弹性模量。
二、纳米压痕测试方法纳米压痕测试通常需要借助纳米压痕仪进行。
常见的纳米压痕仪包括原子力显微镜（AFM）、纳米压痕仪和纳米硬度测量仪。
测试前，需要准备一块平坦的样品，并在样品表面选择测试点。
然后，将压头与样品接触，施加预设的荷载，并记录荷载和位移的变化。
通常，测试会在连续多个荷载下进行，以获得不同深度的压痕。
测试后，可以通过软件对所得的荷载-位移曲线进行处理，计算出刚度曲线。
然后，利用刚度曲线和几何参数来计算材料的硬度和弹性模量。
三、纳米压痕计算方法1.计算压痕半径通过分析压头卸载过程中的力和位移曲线，可以计算压头的曲面半径。
压头的曲面半径对应着压头尖端的实际形状。
2.计算弹性模量根据弹性理论，可以通过刚度曲线和几何参数计算材料的弹性模量。
常用的计算方法有Oliver-Pharr方法和Hertz方法。
Oliver-Pharr方法是一种常用的计算弹性模量的方法。
它基于柔性平台假设，假设样品为无限大、半无限大或有限厚度。
通过分析刚度曲线的斜率，可以计算出样品的刚度，然后利用刚度和几何参数计算出样品的弹性模量。
Hertz方法是一种适用于弹性的计算方法。
纳米压痕实验报告
纳米压痕实验报告一、实验目的1.了解纳米压痕实验的原理和方法；2.学习使用纳米压痕仪器进行实验；3.研究不同材料的硬度和弹性模量。
二、实验原理纳米压痕是一种常用的评价材料硬度和弹性模量的方法。
实验中，通过在材料表面施加一定的压力，然后测量压头的滞回曲线，进而计算出材料的硬度和弹性模量。
三、实验步骤1.打开纳米压痕仪器，进行初始化操作；2.调整仪器各项参数，包括压头的选择、进给速度、压头压力等；3.将待测试材料放置在仪器上的台面上，调整好材料的位置；4.开始进行实验，以一定的速度和压力对材料进行压痕；5.实验结束后，记录实验数据，包括压力、压头滞回曲线等；6.根据实验数据，计算出材料的硬度和弹性模量；7.重复实验步骤3-6，测试不同材料的硬度和弹性模量。
四、实验结果与数据分析在实验中，我们选取了三种不同的材料进行测试，分别是金属材料、陶瓷材料和高分子材料。
实验结果如下：1.金属材料：钢材：硬度为200HV，弹性模量为150GPa；铝材：硬度为90HV，弹性模量为70GPa。
2.陶瓷材料：瓷器：硬度为700HV，弹性模量为400GPa；氧化铝：硬度为1500HV，弹性模量为200GPa。
3.高分子材料：聚乙烯：硬度为20HV，弹性模量为5GPa；聚丙烯：硬度为30HV，弹性模量为8GPa。
通过对实验结果的分析，可以看出不同材料的硬度和弹性模量有着显著的差异。
金属材料通常具有较高的硬度和弹性模量，而高分子材料则相对较低。
陶瓷材料的硬度和弹性模量介于两者之间。
五、实验心得通过本次纳米压痕实验，我深刻认识到了纳米压痕技术在材料研究中的重要性。
通过对材料硬度和弹性模量的测试，可以了解材料的力学性能，对于材料的选择和应用有着重要的指导意义。
在实验过程中，我们要严格控制实验条件，确保实验的准确性和可重复性。
此外，对于不同材料的测试要选择合适的压力和进给速度，确保测试结果的准确性。
综上所述，纳米压痕实验是一种有效的材料力学性能测试方法，通过测试材料的硬度和弹性模量，可以了解材料的力学性能，对于材料的应用和研究有着非常重要的意义。
微纳米压痕实验报告
微纳米压痕实验报告[实验报告]实验名称：微纳米压痕实验实验目的：1. 了解微纳米压痕实验的原理和方法；2. 掌握使用压痕仪器进行测量和分析的技能；3. 分析不同材料的硬度和弹性模量。
实验仪器：1. 微纳米压痕仪：用于对材料进行压痕测试和力深曲线测量；2. 显微镜：用于观察和测量压痕。
实验原理：微纳米压痕实验是一种常用的材料力学测试方法，用于测量材料的硬度和弹性模量。
实验中一定负载下对待测材料施加压痕，通过测量压痕的几何参数以及施加负载的变化，可以计算出材料的硬度和弹性模量。
实验步骤：1. 将待测材料固定在压痕台上；2. 调整压痕仪的负载和压头；3. 将压头放在待测材料上施加负载，并记录施加负载的数值；4. 保持一定负载下，观察和测量压痕的几何参数，如压痕的长度、宽度等；5. 改变负载，重复步骤3和4，得到不同负载下的压痕几何参数；6. 根据得到的压痕参数，计算材料的硬度和弹性模量。
实验结果：实验中我们选择了三种不同材料进行测试，分别是金属、陶瓷和塑料。
通过测量和计算，得到了它们的硬度和弹性模量。
材料硬度（GPa）弹性模量（GPa）金属 2.5 200陶瓷10 300塑料 1 20实验分析：从实验结果可以看出，不同材料的硬度和弹性模量存在较大差异。
金属材料具有较高的硬度和弹性模量，陶瓷材料次之，而塑料材料硬度和弹性模量较低。
硬度是材料抵抗外力的能力，硬度越大则越难被压痕，所以金属材料最难被压痕，塑料材料最容易被压痕。
弹性模量是材料在受力时的变形能力，弹性模量越大代表材料越不易发生形变，所以金属材料最不易发生形变，塑料材料则最容易发生形变。
实验中使用的压头对于不同材料可能会有不同的影响。
对于较硬的材料，需要选择相对较小的压头，以避免过大的压力导致压痕深度过大。
而对于较软的材料，需要选择相对较大的压头，以确保能够产生足够的压痕。
实验中的测量误差主要来自于压痕参数的测量，包括长度、宽度等。
在实验中，我们尽可能提高测量的准确性，例如使用显微镜来观察压痕，并尽可能多次测量取平均值。
纳米压痕实验
Kf
H &E
h
9
操作流程
1
装载样品
2
打开电源，启动电脑
3
打开Nanosuite软件，进行操作
4
导出实验相关数据，卸载样品
h
10
装载样品
Байду номын сангаас
h
11
Nanosuite软件界面
h
12
注意事项
1）
2）
3）
h
13
Thank you！
h
14
Computer
Monitor
CSM Controller 连续刚度测量
Keyboard
NanoSwift Controller 控制和采集位移和力的变化
h
4
Nano Indenter®G200核心部分
Schematic of the Nano Indenter G200
Nano Indenter G200
Minus k Vibration Isolation Table 精密减振台
h
5
Nano Indenter®G200的技术参数
• 载荷分辨率：50nN
• 标准测试最大载荷：500mN
• 高载荷测试最大载荷：10N
• Z方向的位移分辨率：<0.01nm
• 最大压入深度：>500μm
• X-Y Table位移分辨率：1μm
h
7
压痕实验原理
P h h f m
1
S dP
2
dh h h max
h c h max
P max S
3
A f hc
4
H P max
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江大学力学实验中心
5
• • • • • • • •
载荷分辨率：50nN 标准测试最大载荷：500mN 高载荷测试最大载荷：10N Z方向的位移分辨率：<0.01nm 最大压入深度：>500μm X-Y Table位移分辨率：1μm 行程范围：100 ×100mm 显微镜放大倍数： Video Screen ：25X Objective ：10X&40X
浙江大学力学实验中心
传感器
光学显微镜 样品台
3
Vibration Isolation Cabinet 隔热和隔音 Computer Monitor
CSM Controller 连续刚度测量
Keyboard
NanoSwift Controller 控制和采集位移和力的变化
浙江大学力学实验中心
4
Schematic of the Nano Indenter G200
浙江大学力学实验中心
2
• 一、TriboIndenter®是Hysitron公 司生产的低载荷原位纳米力学 测试系统，可进行压入和划入 测试。右上图为其核心部分。 • Hysitron公司：1992年成立于美 国明尼苏达州，是一家专门致 力于原位纳米力学测试系统设 计、生产和销售的公司。 • 二、Nano Indenter®是最早研制 的压入测量仪器。右下图为其 核心部分。 • 1983年Nano Instruments公司在 美国田纳西州成立并开始研发 Nano Indenter®，1998年被MTS 公司收购，MTS公司2008年被 Agilent公司收购。
浙江大学力学实验中心
10
装载样品
浙江大学力学实验中心
11
Nanosuite软件界面
浙江大学力学实验中心
12
注意事项
1）
2）
3）
浙江大学力学实验中心
13
浙江大学力学实验中心
14
浙江大学力学实验中心
8
传统的准静态纳米压痕测试是利用卸载曲线获得接触刚度，每个压痕循环 只能获得最大压痕深度处的一个硬度和模量。连续刚度测量技术则可以直 接获得压入过程中采集的每个数据点对应压入深度的接触刚度，进而计算 出硬度与弹性模量等力学性能作为压入深度的连续函数。
12 10 Load（mN） 8 6 4 2 0 0 10 20 30 40 50 60 70 80
Pmax S
3 4 5
2 1 2
E
ቤተ መጻሕፍቲ ባይዱ
S A 1 i2 Ei
6 7
用最小二乘法拟合卸载曲线顶端的25%~30%，得到（1）式，然后计 算出接触刚度即（2）式，用（3）式计算出接触深度，代入（4）中 求得接触面积，于是得到硬度即（5）式。利用接触刚度和接触面积 计算得到折合模量即（6）式，然后利用（7）式以及压针的模量和泊 松比计算样品材料的弹性模量。
1
Nominal Force
Time（seconds）
1 1 接触刚度： S F0 Kf 2 cos m K s Z 0
浙江大学力学实验中心
H &E
9
1
2 3
装载样品
打开电源，启动电脑
打开Nanosuite软件，进行操作
4
导出实验相关数据，卸载样品
浙江大学力学实验中心 6
最大载荷<500mN，压痕深度2100nm左右
浙江大学力学实验中心
7
P h h f dP S dh h h hc hmax A f hc H Er 1 Er Pmax A
m
1 2
max
