plc逻辑指令实例
第3章PLC的基本指令及程序设计
✓ 计数器当前值：其值是一个存储单元，它用来存储计数器当前所累 计的脉冲个数，用16位符号整数来表示，最大数值为32 767。
计数器输入端和操作数 ✓ 设定值输入：数据类型为INT型。 ✓ 寻址范围：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、 AC、*VD、*AC、*LD和常数。 ✓ 一般情况下使用常数作为计数器的设定值。
LPS（Logic Push） 逻辑入栈指令（分支电路开始指令）
LRD（Logic Read） 逻辑读栈指令
LPP（Logic Pop） 逻辑出栈指令（分支电路结束指令）
LPS/LRD/LPP
LPS/LRD/LPP举例 例3
指令3 与ENO指令AENO ENO是LAD中指令盒的布尔能量流出端。该指令使用较少。
举例
1. 逻辑堆栈操作指令
堆栈 堆栈是一组能够存储和取出数据的暂存单元。 遵循“先进后出”的原则。 堆栈深度为“9层”。 可以存储最新的逻辑运算（中间）结果，以便后续逻辑环节使用该结果。 逻辑堆栈操作主要来完成触电复杂逻辑连接的编程。
指令1 OLD（或块指令） ALD （与块指令）
OLD（Or Load）
定时器的指令及使用 指令
定时器的指令及使用
接通延时定时器TON（On-Delay Timer） ✓ 接通延时定时器用于单一时间间隔的定时。 ✓ 上电周期或首次扫描时，定时器位为OFF，当前值为0。 ✓ 输入端接通时，定时器位为OFF，当前值从0开始计时，当前值达 到设定值时，定时器位为ON，当前值仍连续计数到32 767。 ✓ 输入端断开，定时器自动复位，即定时器位为OFF，当前值为0。
三菱plc编程案例100例
END
Y0
Y1
K50 T0 Y2 Y3
2.
X0
X1 X2 Y1
Y0
Y0
X1
X0 X2 Y0
Y1
Y1
Y0 Y1
N0
M100 T0
Y3
K50 T0 MC N0 M100
Y2
LD X0 OR Y0
LD Y0 OR Y1
T0
Y2
Y3
ANI X1 ANI X2
OUT T0 K50 MPS
自锁
M1
9 ANI X1 10 ANI M0
M0
Y1
Y0
11 ANI X3 12 ANI X4 13 OUT M1
X3
点动
M1
Y0
点动
Y1
14 LD M0 15 OR X3 16 ANI Y1 17 OUT Y0 18 LD M1
19 OR X4
X4
20 ANI Y0
21 OUT Y1
三菱plc编程案例100例 22 END
Y0
通断电机
3、梯形图设计
X0
X1 X3
SB2
4、指令表语言编制
X0
Y0
SB1
Y0
5、接线图
X1 KM
380V～
FU2
FR
Y0
END
QS FU1 KM FR
SB1
220V
～
SB2
KM KM
LD X0 OR Y0 ANI X1 ANI X3 OUT Y0 END
SB1
X0
Y0
SB2
X1
KM
PLC
FR
X3
PLC的位逻辑指令详细说明综述
LD =
C40 Q0.0
//装入计数器触点 //输出触点
• CTUD，增减计数器指令。有两个脉冲输入端：CU输 入端用于递增计数，CD输入端用于递减计数。 • 指令格式：CTUD Cxxx，PV • 例： CTUD C30，5
举例
指令表格式
LD I0.1 LD I0.2 LD I0.3 CTUD C50,+4 LD C50 = Q0.0
3.2.1 基本逻辑指令及应用
基本逻辑指令见P36 表3-2。 PLC规定：如果触点是常开触点，则常开触 点“动作”认为是“1”，常开触点“不动作” 认为是“0”； 如果触点是常闭触点，则常闭触点“动作” 认为是“0”，常闭触点“不动作”认为是 “1”；
位操作类指令
一、位操作指令介绍
1. 逻辑取（装载）及线圈驱动指令 LD（load）：常开触点逻辑运算的开始。 LDN（load not）：常闭触点逻辑运算的开始 =（OUT）：线圈驱动指令。
Q0.0
//输出触点
C30, VW30 //比较计数器 //当前值是否大于 //VW30 中的值
= Q0.1 程序举例
//输出触点
5000
5000
C3 0 当前值
1000
1000
Q 0.0
Q 0.1
时序图
3.7 运算指令
一、算术运算指令 二、逻辑运算指令
算术运算指令在累加器1和2中进行， 在累加器2中的值作为被减数或被除数。算 术运算的结果保存在累加器1中，累加器1 原有的值被运算结果覆盖，累加器2中的值 保持不变
在 EU 指令前有一个上升沿时（由 OFF→ON ）产生一个宽 度为一个扫描周期的脉冲，驱动后面的输出线圈。
下降沿触发指令:ED
PLC逻辑指令的应用案例
1. 自锁、连锁控制
自锁控制（自保持控制）
举例：Y030用自己的常开触点，保持自身线圈的接通状态。
连锁控制
1）不能同时动作的连锁控制。
（优先控制）
举例：Y030、Y031其中一个接通，切断另一个继电器的接通条件。
2）以一方动作与否为条件的连锁控制。
举例：Y031只有在Y030接通的条件下才能接通。
2. 延时断开程序
举例：输入X000接通后，输出Y030立即接通；输入X000断开后，输出Y030延时5s断开。
3. 分频程序（二分频）
举例：在输出继电器Y430上可得到输入X400的二分频时序。
4. 振荡程序
举例：通过改变定时器T450、T451的定时时间常数K1、K2，可以获得不同占空比的多谐振荡电路。
若令K1=K2=t，则可得到可调脉宽的振荡电路。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
三菱FX系列PLC功能指令-算术与逻辑运算指令
3）WAND、WOR、WXOR指令16位运算占7个程序步，32位为13个程序步，而NEG分别占3步和5步。
图1 加法指令的使用
减法指令SUB (D)SUB(P)
（2）减法指令SUB (D)SUB(P)指令的编号为FNC21。它是将[S1.]指定元件中的内容以二进制形式减去[S2.]指定元件的内容，其结果存入由[D.]指定的元件中。如图2所示，当X0为ON时，执行（D10）—（D12）→（D14）。
逻辑或指令WOR (D) WOR (P)
（2）逻辑或指令WOR (D) WOR (P)指令的编号为FNC27。它是对二个源操作数按位进行或运算，结果送指定元件。如图4-48所示，当X1有效时,（D10）∨（D12）→（D14）
逻辑异或指令WXOR(P)
（3）乘法指令MUL (D) MUL (P)指令的编号为FNC22。数据均为有符号数。如图3所示，当X0为ON时，将二进制16位数[S1.]、[S2.]相乘，结果送[D.]中。D为32位，即（D0）×（D2）→（D5，D4）（16位乘法）；当X1为ON时，（D1，D0）×（D3，D2）→（D7，D6，D5，D4）（32位乘法）。
WAND、WOR、WXOR和NEG指令的使用如图6所示。
图6 逻辑运算指令的使用
使用逻辑运算指令时应该注意：
1）WAND、WOR和WXOR指令的[S1.]和[S2.]均可取所有的数据类型，而目标操作数可取KnY、KnM、KnS、T、C、D、V和Z。
2）NEG指令只有目标操作数，其可取KnY、KnM、KnS、T、C、D、V和Z。
三菱FX系列PLC功能指令－算术与逻辑运算指令 2010-07-27 19:01:13| 分类： 三菱PLC | 标签： |举报 |字号大

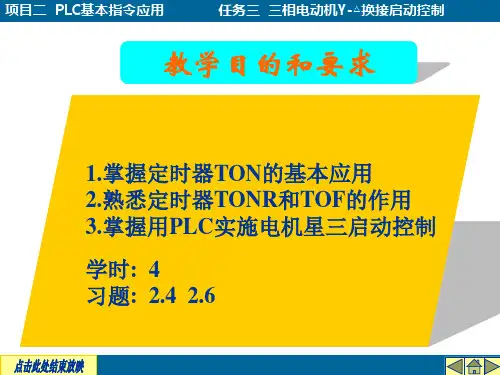

项目二PLC的基本逻辑指令应用任务三电动机星三启动
