初三物理电压和电阻测试题(含答案)一、选择题1.在如图(a )所示电路中,当闭合开关后,两个电压表指针偏转均为图(b )所示,则电阻R 1和R 2两端的电压分别为( )A. 4.8V ,1.2VB. 6V ,1.2VC. 1.2V ,6VD. 1.2V ,4.8V【答案】 A【解析】【解答】解:由图a 可知,电阻R 1与R 2串联,电压表V 1测电源的电压,电压表V 2测电阻R 2两端电压,∵串联电路中总电压等于各分电压之和,且两电压表指针位置相同,∴电压表V 1示数应大于电压表V 2示数,则电压表V 1量程是0~15V ,分度值是0.5V ,电压表示数U=6V ;电压表V 2量程是0~3V ,分度值是0.1V ,电压表示数U 2=1.2V ;∴电阻R 1的电压U 1=U U ﹣2=6V 1.2V=4.8V ﹣.故选A .【分析】由图a 可知,电阻R 1与R 2串联,电压表V 1测电源的电压,电压表V 2测电阻R 2两端电压,根据串联电路特点确定电压表量程与分度值,读出电压表示数,然后由串联电路特点求出R 1两端的电压.2.在图中所示,电源两端电压保持不变,闭合开关S 后,电路正常工作,过了一会儿灯L 突然变亮,两表示数都变大,则该电路出现的故障可能是( )A. 灯L 短路B. 灯L 断路C. 电阻R 断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路,然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大,说明电路一定出现短路现象电阻R短路。

故答案为:D。

【分析】本题考查学生对电路故障的分析能力。

先根据灯泡的亮度变化确定短路还是断路然后根据电表的示数情况来判断电路故障具体位置,是短路还是断路。

3.在如图电路中,开关闭合时,电压表V1、V2、V3的读数分别是U1、U2、U3 , 则U1、U2、U3的关系正确的是( )A. U1=U2+U3B. U1=U2=U3C. U1>U2>U3D. U3>U2>U3【答案】 B【解析】【解答】解:由图可知,两盏灯并联,V1并联在L2两端,所以V1测量L2两端的电压;而V3与L1并联,所以V3测量L1两端的电压;V2直接并联在电源两端,所以V2测量电源电压;并联电路的电压关系为:并联电路中各支路两端的电压相等,即U=U1=U2=U3 .故选B.【分析】分析电路结构,明确各电路元件的连接方式,明确各电压表所测电路电压间的关系.4.下列可以用超导材料制成的是( )A. 电炉丝B. 电动机的线圈C. 日光灯灯丝D. 电热水器发热体【答案】B【解析】【解答】超导材料在一定条件下电阻为零,所以利用电流的热效应来工作的用电器不能使用超导材料 . 选项A、C、D均不符合题意 . B是利用电流的磁效应,将电能转化为机械能,B符合题意 .故答案为:B .【分析】利用电流的热效应来工作的用电器不能使用超导材料 .5.如图所示电路中,电源电压保持不变.若电路中的电阻R出现断路故障,当闭合开关S 时,下列判断正确的是( )A. 电压表V示数不为零,电流表A示数为零B. 电压表V示数不为零,电流表A1示数为零C. 电压表V示数为零,电流表A1示数不为零D. 电压表V示数为零,电流表A示数不为零【答案】 B【解析】【解答】由图示可知,当闭合开关S时,由于电阻R断路,相当电路中只接有一个灯泡,电流表A1与电压表串联,其示数为零,电压表测电源电压不为零,电流表A测通过灯泡的电流不为零.故答案为:B.【分析】由电路图可知,电阻R与灯泡并联,电压表测并联电路两端的电压,电流表A测量干路电流,电流表A1测电阻中的电流;根据电路发生断路电路中没有电流,断路两端有电压判断三个仪表的示数.6.下列图中,滑动变阻器的接线方法正确的是( )A. B. C. D.【答案】D【解析】【解答】解:A、图中接了上面两接线柱,相当于导线,故A错误; B、图中接了下面两接线柱,相当于定值电阻,故B错误;C、图中下面接在了滑动变阻器的腿上,没有接在接线柱上,故C错误;D、图中滑动变阻器按一上一下原则接线,对电路起调节作用,故D正确.故选D.【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻,需按一上一下的原则接线.7.材料、横截面积均相同的两根电阻丝(温度相同),a的长度大于b的长度,则( )A. a的电阻小于b的电阻B. a的电阻等于b的电阻C. a的电阻大于b的电阻D. 无法判断a与b电阻的大小【答案】C【解析】【解答】解:要比较电阻大小需要用到控制变量法.在导体材料、横截面积一定时,导体的电阻大小与长度有关,长度越长,电阻越大;因此a的电阻大于b的电阻. 故选C.【分析】影响电阻大小的因素有:导体的材料、长度和横截面积.8.如图所示电路,电源电压保持不变,闭合开关S,电流表和电压表的都有示数.如果某时刻电路出现故障,两表的示数都变大了,那么故障可能是( )A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路【答案】C【解析】【解答】A.电阻R1短路 ,电流表的示数增大,电压表的示数减小,A不符合题意;B.电阻R1断路,电流表的示数减小,电压表的示数增大,B不符合题意;C.电阻R2短路 ,电流表、电压表的示数都变大,C符合题意;D.电阻R2断路 ,电流表、电压表的示数都变小,D不符合题意。

电压 电阻试题和答案(word)

电压 电阻试题和答案(word)

电压电阻试题和答案(word)一、电压电阻选择题1.如图所示电路中,电源电压保持不变,闭合开关S.电路正常工作,一段时间后,发现两个电表示数都变大,则出现这种故障的原因可能是()A. L1断路B. L1短路C. L2断路D. L2短路【答案】 D【解析】【解答】解:由电路图可知,灯泡L1与灯泡L2串联,电压表测L1两端的电压,电流表测电路中的电流。

由电流表的示数变大可知,电路是通路,且电路的总电阻变小,则电路故障应为短路,AC 不符合题意;由电压表的示数变大可知,L1不能短路,短路的为L2, B不符合题意、D符合题意。

故答案为:D。

【分析】结合电路图,理清元件的连接方式及电表的测量对象,根据电流表示数变大判断出电路工作为短路且电路的总电阻变小,根据电压表示数判断短路的位置.2.下列教材中的探究实验,不需要控制电流一定的是()A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关,与电流大小无关,探究与长度的关系,不用控制电流一定,A符合同意;B、由Q=I2Rt可知,通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关,要探究热量与电阻的关系,需控制电流和通电时间一定,B不符合题意;C、由W=UIt可知,要探究电功与电压的关系,需使电流和通电时间一定,C不符合题意;D、电磁铁磁性强弱与电流大小和线圈匝数有关,要探究电磁铁磁性强弱与线圈匝数的关系,需控制电路中的电流相同,D不符合题意.故答案为:A.【分析】(1)控制变量法:在研究和解决问题的过程中,对影响事物变化规律的因素或条件加以人为控制,使其中的一些条件按照特定的要求发生变化或不发生变化,最终解决所研究的问题;(2)探究的物理量与电流及其他因素有关,探究过程中需控制电流一定,根据各项分析即可得出结论.3.如图所示的电路,闭合开关S,两灯L1、L2均发光,两电表均有示数。

物理电压电阻试题及答案

物理电压电阻试题及答案

物理电压电阻试题及答案一、选择题1. 电压是电场力作用下,单位电荷在电场中从一点移动到另一点所获得的能量。

以下关于电压的说法正确的是:A. 电压是电场力作用下,单位电荷在电场中从一点移动到另一点所获得的能量。

B. 电压是电场力作用下,单位电荷在电场中从一点移动到另一点所失去的能量。

C. 电压是电场力作用下,单位电荷在电场中从一点移动到另一点所获得或失去的能量。

D. 电压是电场力作用下,单位电荷在电场中从一点移动到另一点所获得的能量,与电荷的移动方向无关。

答案:A2. 电阻是导体对电流的阻碍作用,以下关于电阻的说法正确的是:A. 电阻是导体对电流的阻碍作用,与电流大小无关。

B. 电阻是导体对电流的阻碍作用,与电压大小有关。

C. 电阻是导体对电流的阻碍作用,与电流大小和电压大小都有关。

D. 电阻是导体对电流的阻碍作用,与电流大小和电压大小都无关。

答案:A二、填空题3. 根据欧姆定律,电压U、电流I和电阻R之间的关系是:U =________。

答案:IR4. 在电路中,电阻的大小与导体的材料、_______、_______以及温度有关。

答案:长度;横截面积三、计算题5. 一个电阻为10Ω的导体两端的电压为12V,求通过该导体的电流。

答案:I = U/R = 12V / 10Ω = 1.2A四、简答题6. 简述电阻的单位及其换算关系。

答案:电阻的单位是欧姆(Ω),1千欧(kΩ)等于1000欧姆,1兆欧(MΩ)等于1000千欧。

7. 描述电压表和电流表在电路中的连接方式。

答案:电压表应并联在电路中,电流表应串联在电路中。

电压与电阻测试题及答案

电压与电阻测试题及答案

电压与电阻测试题一.选择题1.自动照相机所用的感光元件是一种光敏电阻,它是由下列哪种材料制造的()A.导体B.半导体C.绝缘体D.超导体2.下列物理量的认识中,最接近实际的是()A.我国家庭电路的电压为380VB.初中物理课本的长度为26cmC.冷冻室里冰淇淋的温度为10℃D.一个普通中学生的质量约为500kg3.如图所示电路.开关闭合后两灯发光.以下说法正确的是()A.电压表V的示数一定等于V1的示数B.电压表V的示数一定大于V1的示数C.电流表A的示数一定等于A1的示数D.电流表A的示数一定等于A1的示数的2倍4.如图所示,当滑片P向右移动时,滑动变阻器连入电路的电阻变小的是()A.B.C.D.5.在探究一个用电器中电流随电压变化关系时,小明连接好的电路如图所示,闭合开关,发现电流表、电压表均有示数,调节滑动电阻器,电流表、电压表示数都不变化,小明连接的电路有不妥之处,改正的方法是()A.将导线K的a端移至接线柱A B.将导线M的c端移至接线柱BC.将导线M的c端移至接线柱D D.将导线L的b端移至接线柱D6.以下说法正确的是()A.半导体材料具有良好的导电性能 B.物体吸收热量,温度一定升高C.红外线是红色的 D.暖气中用水做冷却液是因为水的比热容大7.如图所示,电源电压为6V,闭合开关后,电压表的示数为4V,下列描述不正确的是()A.L1两端电压为2V B.L1两端电压为4VC.L2两端电压为4V D.L1和L2两端电压之和为6V8.如图(a)所示电路中,当闭合开关后,两只电压表的指针偏转均如图(b)所示,则电阻R1和R2两端的电压分别为()A.6V 1.5V B.7.5V 1.5V C.1.5V 7.5V D.1.5V 6V9.图(a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为()A.8V 2V B.10V 2V C.2V 8V D.2V 10V10.下列有关电阻的说法正确的是()A.导体的电阻越大,表明导体的导电能力越强B.导体的电阻与导体两端的电压成正比C.导体中的电流为零时电阻也为零D.导体的电阻是导体本身的一种性质,与导体的材料、长度和横截面积等因素有关11.通常情况下,关于一段粗细均匀的镍铬合金丝的电阻,下列说法中正确的是()A.合金丝的电阻跟该合金丝的长度有关B.合金丝的电阻跟合金丝的横截面积无关C.合金丝两端的电压越大,合金丝的电阻越小D.通过合金丝的电流越小,合金丝的电阻越大12.在许多实验中,闭合开关前常将滑动变阻器的滑片调到阻值极大端,这样做能起到保护电路的作用.其原因是闭合开关后()A.通过电路的电流最小 B.变阻器两端电压最小C.变阻器电阻发热最大 D.电源两端的电压最小13.如图所示,电源电压9V保持不变,当开关S闭合时,灯泡L1、L2均正常发光,电压表示数为3V,则灯泡L1两端的电压是()A.3V B.6V C.4.5V D.9V14.电热毯内的电阻丝断了,如果将电阻丝的两个断头接上后继续使用,电热毯的接头处很容易被烧焦,这样做很不安全,接头处的电阻常称为“接触电阻”.下列关于“接触电阻”的判断正确的是()A.接触电阻较大,它与电阻丝的其他部分串联B.接触电阻较大,它与电阻丝的其他部分并联C.接触电阻较小,它与电阻丝的其他部分串联D.接触电阻较小,它与电阻丝的其他部分并联15.如图所示的电路中,电源电压保持不变.闭合电键S,当滑动变阻器的滑片P向右移动时,不变的是()A.电流表A示数与电流表A1示数的差值B.电压表V示数与电流表A示数的比值C.电压表V示数与电流表A示数的乘积D.电压表V示数与电流表A1示数的乘积16.2013年5月,德州市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试.测试者向前推动滑块,滑块被推动的距离越大,仪器的示数就越大.吴月同学设计了如图所示的四种电路,其中滑动变阻器的滑片向右滑动时,电表示数增大的电路是()A.B.C.D.二.填空题(共5小题)17.某同学连接的电路如图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为2V,则L1两端的电压为,L2两端的电压为.17题图 18题图18.小明按图甲的电路进行实验,当闭合开关用电器正常工作时,电压表V1和V2的指针完全一样,如图乙所示,则L1两端的电压为V,L2两端的电压为V.19.滑动变阻器是靠改变电阻线在电路中的来改变电阻,从而改变电路中的电压和电流,一个滑动变阻器上标有“2.5A,50Ω”的字样,其中2.5A表示.大量实验表明伏的电压一般对人体是安全的.20.如图为旋转式变阻器的结构图,A、B、C为变阻器的三个接线柱,P为旋钮触片.将该变阻器接入电路中调节灯泡的亮度,当顺时针旋转旋钮触片时,灯变亮,则应连接接线柱(选填“A、B”、“B、C”或“A、C”)和灯泡联后接入电路中.18题图 19题图21.如图所示的发光二极管是一种电子元件,它主要是由材料制成的.我们把它连入电路中,当较长的接线脚连A线柱,短脚接B接线柱时,发光二极管和小灯泡都发光;如果较短接线脚接A接线柱,长脚接B接线柱时,发光二极管和小灯泡都不发光,说明此时电路处于(填“短路”或“开路”)状态,这说明发光二极管具有的性质.三.作图题(共2小题)22.如图所示,闭合开关S,要使R1、R2并联,请在A、B圆圈内填出电压表“V”或电流表“A”,并标出两表的“+”、“﹣”接线柱.22题图 23题图23.在图中○里填上适当的电表符号,使之成为正确的电路图.四.实验探究题(共5小题)24.小明用如甲图所示实物图来测量小灯泡两端电压,请回答下列问题:(1)在连接电路过程中,开关应处于状态.(2)在闭合开关前,小明应将滑动变阻器的滑片罝于端(选填“A”或“B”),并采用的方法来确定电压表的量程.(3)如乙图所示,电压表的读数为V.25.学习了电学知识后,小明对影响电阻大小的部分因素进行了探究,器材有:开关、电流表、干电池(电压恒为1.5V)各一个,三根完全相同的合金丝,导线若干,连接如图甲所示的电路,小明将合金丝以不同方式分别接入电路A、B之间,闭合开关S后,记录的数据如表.根据实验数据,回答下列问题:(1)图乙是将一根合金丝接入电路时电流表的读数,请将其填入表格中.连接方式一根两根串联三根串联两根并联三根并联电流表读数/A 0.15 0.1 0.6 0.9(2)导体电阻的大小跟材料、长度和横截面积的关系.A.电阻的大小与长度的关系是:; B.电阻的大小与横截面积的关系是:.(3)分析表中的实验数据,还可以得出导体的电流与电阻的关系:.(4)实验中一根合金丝的电阻为Ω,若该合金丝的横截面积为1mm2,则一根合金丝的长度是m.(已知该合金丝长1m,横截面积1mm2的阻值为1Ω)26.在今年的实验操作考试中,吴丽同学抽到“探究串联电路电压的规律”的实验,其实验过程如下:(1)她在检查实验器材时发现电压表的指针位置如图1所示,接下来她要对电压表进行的操作是.(2)问题解决后,开始按图2连接好电路,用开关试触时发现电压表的指针又偏转到图1的位置,则电压表产生此现象的原因是.(3)改正错误后,她用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和L1L2两端的总电压U AC,更换不同灯泡,再做两次实验,将三次测出的电压填入下表.实验次数U AB U BC U AC第一次0.8 2.2 3第二次 1.0 2.0 3第三次 1.2 1.8 3请你根据她的实验过程和有关数据回答下列问题:①上面设计的表格中存在的不足之处是.②分析表格中的数据,得出实验结论是.③在许多实验中都需要进行多次测量:有的是为了找到普遍规律,避免偶然性;有的是为了求平均值以减小误差.下列实验中多次测量的目的与本实验相同的是(填字母).A.测量物体的长度 B.伏安法测电阻 C.探究重力大小与质量的关系.27.某实验小组探究金属丝电阻大小与长度的关系,他们取一段粗细均匀的由同种材料制成的金属丝,将金属丝拉直连接在A、B接线柱上,在金属丝上安装一个可滑动的金属夹P.实验室还提供了下列器材:电压表、电流表、电池组(电压3V)、滑动变阻器(20Ω2A)、刻度尺、开关和导线若干.(1)为了测量AP段的电阻R,他们连接了如图甲所示的电路,请用笔画线代替导线,把图中还没有连接的一根导线接上,使电路完整.(2)闭合开关前,应将滑动变阻器的滑片移至变阻器的最(选填“左”或“右”)端.(3)闭合开关,移动滑动变阻器的滑片,测得电压表的读数为2.0V,电流表指针偏转如图乙所示,此时金属丝的电阻R= Ω.(4)实验中移动金属夹P,分别测得AP段的长度L和对应的电阻值R,数据如表:分析表中数据,可知R与L的关系是:当导体的材料和横截面积一定时,导体的长度越长,电阻(选填“越大”或“越小”)..L/cm 15 30 45 60 75R/Ω 2.5 5 7.5 10 12.5(5)在实验中国,探究金属丝电阻大小与长度的关系时,必须保持导体的材料和横截面积一定,这种探究问题的科学方法叫:.在下列两个电学实验中,应用此方法的是:(选填字母)A.用伏安法测电阻 B.探究电流与电压、电阻的关系.28.小雷同学发现家用白炽灯在刚开灯的瞬间易烧坏,猜想白炽灯的电阻可能与灯丝的某个因素有关.于是他找来与白炽灯工作原理相同的小灯泡,按图乙所示电路进行探究,电源电压恒为6V,小灯泡的额定电压为2.5V,灯丝电阻约为10Ω.(1)请用笔画线代替导线,把图甲的电路按图乙的电路图连接完整,使滑片P向右端移动时灯的亮度变亮.(2)连接电路后闭合开关,小灯泡闪亮一下就熄灭.检查发现小灯泡的灯丝已烧断.分析原因是闭合开关时,滑动变阻器连入电路的电阻为,导致电流过大.(3)断开开关,更换烧坏的电路元件,进行正确操作.调节滑片使灯泡逐渐变亮,记录电流表和电压表的一系列示数,在图丁中绘制U﹣I图象.当电压表的示数为2.5V时,电流表的示数如图丙所示,灯泡的额定功率为W.(4)小雷用一个定值电阻更换小灯泡,进行正确操作.调节滑片,记录电流表和电压表的一系列示数,在图丁中再次绘制U﹣I图象.由图可知:定值电阻的阻值为Ω.(5)根据图丁中a、b图线初步判断,小灯泡的电阻与灯丝的有关.家用白炽灯在开灯瞬间与步骤(2)其中小灯泡形成过大电流的原因.五.计算题(共2小题)29.如图所示三个灯泡串联在电源电压为15V的电路中,S闭合时,电压表V1的示数为12V,电压表V2的示数为8V,则L1、L2、L3三个灯泡的电压分别为多少V?30.如图所示的电路,当开关S闭合后,电压表V1的示教为7V,电压表V2的示数为10V.若电源的电压为l 2V,则三盏灯泡两端的电压分别是多少?电压与电阻测试题参考答案一.选择题(共16小题)1.B;2.B;3.A;4.D;5.B;6.D;7.B;8.A;9.A;10.D;11.A;12.A;13.B;14.A;15.D;16.D;二.填空题(共5小题)17.4V;2V;18.8;2;19.电阻线长度;允许通过的最大电流是2.5A;不超过36;20.A、B;串;21.半导体;开路;单向导电性;三.作图题(共2小题)略四.实验探究题(共5小题)24.断开;B;试触;2;25.材料和横截面积相同,导体的电阻跟长度成正比;材料和长度相同,导体的电阻跟横截面积成反比;导体两端的电压不变,导体中的电流与导体的电阻成反比;5;5;26.对电压表进行调零;电压表的正负接线柱接反了;物理量没有单位;串联电路两端的总电压等于各串联电阻两端的电压之和;C;27.右;5;越大;控制变量法;B;28.最小值;0.65;10;温度;不同;五.计算题(共2小题)略。

电压电阻测试题及答案

电压电阻测试题及答案

电压电阻测试题及答案一、选择题1. 电压的单位是:A. 欧姆B. 安培C. 伏特D. 瓦特答案:C2. 电阻的基本单位是:A. 欧姆B. 千欧C. 兆欧D. 微欧答案:A3. 一个电路中,电阻R1为100欧姆,R2为200欧姆,串联后的总电阻为:A. 100欧姆B. 200欧姆C. 300欧姆D. 400欧姆答案:C4. 并联电阻的总电阻值比任何一个单独的电阻值:A. 大B. 小C. 相同D. 无法确定答案:B5. 欧姆定律表明电压、电流和电阻之间的关系是:A. V = IRB. I = VRC. R = VID. V = RI答案:A二、填空题6. 当电压一定时,电流与电阻成________关系。

答案:反比7. 串联电路中,总电阻等于各个电阻的________。

答案:和8. 并联电路中,总电阻的倒数等于各个电阻倒数的________。

答案:和9. 一个电阻为10欧姆的电阻器,通过它的电流为0.5安培,那么它的电压是________伏特。

答案:510. 电压表的内阻应该尽可能________,以减少测量误差。

答案:大三、简答题11. 请简述什么是超额电阻,并说明它在电路中的作用。

答案:超额电阻是指在电路设计中故意加入的额外电阻,用以限制电流,保护电路中的其他元件不受过大电流的损害,同时也可以用于分压。

12. 解释为什么在测量电阻时,需要使用标准电阻进行校准。

答案:使用标准电阻进行校准是为了确保测量的准确性。

由于电阻的测量可能会受到温度、接触电阻、仪器精度等因素的影响,通过与已知准确值的标准电阻比较,可以校正这些误差,提高测量结果的可靠性。

四、计算题13. 一个电路由三个电阻串联组成,分别为R1=20欧姆,R2=30欧姆,R3=50欧姆。

求电路的总电阻。

答案:总电阻 R_total = R1 + R2 + R3 = 20 + 30 + 50 = 100欧姆14. 如果上述电路两端的电压为12伏特,求流过R1的电流。

电压电阻测试题及答案

电压电阻测试题及答案

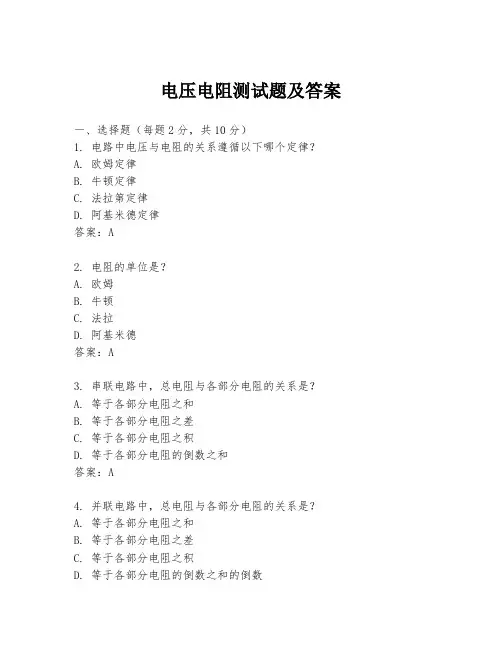

电压电阻测试题及答案一、选择题(每题2分,共10分)1. 电路中电压与电阻的关系遵循以下哪个定律?A. 欧姆定律B. 牛顿定律C. 法拉第定律D. 阿基米德定律答案:A2. 电阻的单位是?A. 欧姆B. 牛顿C. 法拉D. 阿基米德答案:A3. 串联电路中,总电阻与各部分电阻的关系是?A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 等于各部分电阻的倒数之和答案:A4. 并联电路中,总电阻与各部分电阻的关系是?A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 等于各部分电阻的倒数之和的倒数答案:D5. 电压表的内阻应该?A. 尽可能小B. 尽可能大C. 等于被测电阻D. 等于电源电阻答案:B二、填空题(每题2分,共10分)1. 当电路中的电阻增加时,电路中的电流会______。

答案:减小2. 欧姆定律的公式是:V=______。

答案:IR3. 在并联电路中,各支路的电压______。

答案:相等4. 串联电路中,总电阻等于各部分电阻之和,即R总=R1+R2+______。

答案:R35. 电阻的单位欧姆用符号表示为______。

答案:Ω三、简答题(每题5分,共20分)1. 请简述欧姆定律的内容。

答案:欧姆定律指出,在电路中,通过导体两点间的电流与这两点间的电压成正比,与导体的电阻成反比。

2. 什么是串联电路和并联电路?答案:串联电路是指电路中的元件首尾相连,电流只有一条路径;并联电路是指电路中的元件首首相连、尾尾相连,电流有多条路径。

3. 为什么电压表的内阻要尽可能大?答案:电压表的内阻要尽可能大,是为了减小电压表对电路的影响,保证测量的电压值更接近实际电压值。

4. 电阻的单位欧姆是如何定义的?答案:欧姆定义为当两点间的电压为1伏特时,通过这两点间的电流为1安培的电阻值。

结束语:以上是电压电阻测试题及答案的全部内容,希望能够帮助大家更好地理解和掌握电压和电阻的相关知识。

电压-电阻测试题及答案

电压-电阻测试题及答案

电压电阻测试题及答案一、电压电阻选择题1.在探究串联电路电压特点时,某同学连接的电路如图4所示.对于实验过程中出现的现象及分析,下列判断正确的是(?? )A.?开关闭合后,若灯泡L2不亮、L1亮,一定是L2灯丝断了??????????B.?如果只有灯泡L1断路,则开关闭合后电压表示数一定为零C.?开关闭合后,如果电压表示数为零,灯泡L2一定不发光??????????D.?如果所有元件均完好,闭合开关,向右移动滑动变阻器的滑片时,两灯都变亮【答案】 D【解析】【解答】A、开关闭合后,电路的连接方式是串联电路,若灯泡L2不亮、L1亮,一定不是L2灯丝断了;B、如果只有灯泡L1断路,则电压表通过L2和滑动变阻器接在电源上,此时电压表示数几乎等于电源电压;C、开关闭合后,如果电压表示数为零,则有L1短路或L2开路,若L1短路时则L2仍然发光且比原来更亮;D、如果所有元件均完好,闭合开关,向右移动滑动变阻器的滑片时,滑动变阻器接入电阻变小,两灯泡两端电压均变大,故两灯都变亮 .故答案为:D .【分析】A、串联电路中,电流只有一条路径,所有用电器只能同时工作;B、如果只有灯泡L1断路,电压表就会被串联在电路中,电压表的示数与电源电压接近;C、L1短路或L2开路,时电压表示数为0 . 当L2开路时,它一定不会发光;当L1短路时,L2中有电流通过,可以发光;D、向右移动滑动变阻器的滑片时,滑动变阻器接入电阻变小 . 根据串联分压的原理可知,两灯泡两端的电压变大 .2.在如图所示的四位科学家中,以其名字命名电阻单位的是(?? )A.??焦耳????????????????????????????????B.?欧姆C.?瓦特????????????????????????????????????D.?牛顿【答案】 B【解析】【解答】焦耳是能量的单位;欧姆是电阻的单位;瓦特是功率的单位;牛顿是力的单位;B符合题意.故答案为:B.【分析】电阻的单位是欧姆.3.石墨烯又称单层墨,它仅由一层碳原子组成,具有许多奇特的属性,包括极强的拉力,优良的导电性和导热性,硬度最大,熔点超过3000℃等,这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性,你认为石墨烯不能用来制成(?? )A.?高压输电线????????????????????B.?坚韧的防弹衣??????????????????????C.?发光二极管????????????????????D.?保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性,所以可以利用石墨烯制成高压输电线,A不符合题意;石墨烯有极强的拉力,硬度最大,所以可以制成坚韧的防弹衣,B不符合题意;C、石墨烯这种高新材料有可能代替硅成为新的半导体材料,因此可以用来制成发光二极管,C不符合题意;D、根据石墨烯优良的导热性,不能用来制成保温隔热材料,D符合题意.故答案为:D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解,结合题目所给信息,石墨烯不能用来制成保温隔热材料.4.如图所示,电源电压不变,滑动变阻器的滑片P从a端滑到b端的过程中( ??)A.?电流表、电压表示数都减小????????????????????????????????B.?电流表、电压表示数都增大C.?电流表示数减小、电压表示数增大??????????????????????D.?电流表示数增大、电压表示数减小【答案】C【解析】【解答】解:滑动变阻器的滑片P从a端滑到b端的过程中,滑动变阻器接入电路的电阻变大,电路总电阻变大,根据欧姆定律可知电路电流变小,电流表的示数变小,电阻两端的电压变小,所以滑动变阻器两端的电压变大,即电压表的示数变大.故选C.【分析】电阻与滑动变阻器串联,电压表测量滑动变阻器两端的电压,电流表测量总电流,滑动变阻器的滑片P从a端滑到b端的过程中,滑动变阻器接入电路的电阻变大,电路总电阻变大,根据欧姆定律可知电路电流的变化,进一步求出电阻和滑动变阻器两端的电压的变化.5.如图是汽车、摩托车油量表(实际上就是电流表)原理示意图,R′是定值电阻,R是滑动变阻器,则()A.?向油箱里加油时,电流表示数变大??????????????????????B.?燃油消耗下降时,电流表示数变大C.?燃油全部耗尽时,电流表将被烧坏??????????????????????D.?油箱加油过满时,电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联,电流表测量的是电路中的电流,浮子和滑片相连,根据杠杆的原理,浮子上浮时,滑片向下移动,滑动变阻器接入电路的电阻减小,根据公式I=可知,电路中的电流变化.当浮子下浮时,滑片向上移动,滑动变阻器接入电路的电阻增大,根据公式I=可知,电路中的电流变化.【解答】向油箱里加油时,浮子上浮,滑片向下移动,滑动变阻器接入电路的电阻减小,根据公式I=可知,电路中电流增大,电流表示数变大,A正确.燃油消耗下降时,浮子下浮,滑片向上移动,滑动变阻器接入电路的电阻增大,根据公式I=可知,电路中电流变小,电流表示数变小,B错误.燃油全部耗尽时,滑动变阻器接入电路的电阻最大,根据公式I=可知,电路中电流最小,电流表示数最小,C错误.油箱加油过满时,滑动变阻器接入电路的电阻最小,根据公式I=可知,电路中电流最大,电流表示数最大,但还有保护电阻,不至于烧坏电流表,故D错误.故选A.【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用,关键是能正确分析电路的组成,以及滑片移动时引起的电路中电流的变化情况.这是本题的重点也是难点.6.如图所示的电路,闭合开关S,两灯L1、L2均发光,两电表均有示数。

物理电压和电阻测试题(含答案)

物理电压和电阻测试题(含答案)

物理电压和电阻测试题(含答案)一、选择题1.下列关于电阻的说法正确的是()A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝,在同一温度下,保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时,导体的电阻也为零【答案】B【解析】【分析】(1)材料、长度、横截面积、温度都影响电阻,而在实际生活中连续改变电阻最方便的办法就是改变长度,所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的;(2)在长度为1m,横截面积为1mm2,温度为20℃时,做保险丝的铅锑合金比铜电阻大,即保险丝比铜电阻率大;(3)导体的电阻与温度有关,有的导体电阻随温度升高而增大,有的导体电阻随温度的升高而减小;(4)电阻是导体本身的性质,不受外界电流、电压的影响.【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的,是长度而不是横截面积,故A错误;B、保险丝是根据电流的热效应,当电路中电流过大时熔断自己来保护电路的,这说明保险丝比铜的电阻率大,故B正确;C、钨丝、铁丝的电阻随温度的升高而增大,铅芯、玻璃、半导体的电阻随温度的升高而减小,故C错误;D、导体的电阻受材料、长度、横截面积、温度影响,不受外界的电流、电压影响,故D 错误.故选B.【点评】(1)当电阻一定时,电流与电压成正比,当电压为0时,电流也为0,不要误以为电压为0时,电阻变成0了;(2)记住影响电阻大小的四个因素.2.在如图所示的电路中,电源电压保持不变,电阻R1、R2出现故障,闭合电键S前后,只有两个电表的示数不变,则()A. 电压表V的示数不变,R1断路B. 电压表V的示数不变,R1短路C. 电流表A1的示数不变,R2断路D. 电流表A2的示数不变,R2短路【答案】 C【解析】【解答】解:由电路图可知,闭合开关前,只有电阻R2接入电路;开关S闭合后,如果电路无故障,两电阻并联,电压表测电源的电压,示数不变;电流表A2测干路电路,电流表A1测R2支路的电流,则电流表A1的示数不变,电流表A2的示数变大;若电阻R1、R2出现故障,且只有两个电表的示数不变,则有:A、电阻R1断路,R2正常,闭合开关S后,电压表示数不变,电流表A1示数不变,电流表A2示数不变,A不符合题意;B、电阻R1短路,R2正常,闭合开关S后,造成电源短路,电压表和电流表A1无示数,电流表A2示数变大,会烧坏电源和电流表A2, B不符合题意;C、电阻R2断路,R1正常,闭合开关S后,电压表示数不变,电流表A1无示数、不变,电流表A2示数变大,C符合题意;D、电阻R2短路,R1正常,闭合开关S后,电源短路,三个电表都无示数,D不符合题意.故答案为:C.【分析】根据电路的并联分析,电压表示数不变,再根据两个电流表会有一个变化,分析电路的故障的位置.3.如图所示电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R的滑片P向左移动,在此过程中()A. 电压表V1示数变小,电压表V2示数变大B. 电流表A示数变小,电压表V1示数不变C. 电流表A示数不变,灯泡L亮度变亮D. 电压表V1示数不变,灯泡L亮度变暗【答案】A【解析】【解答】解:由电路图可知,灯泡与滑动变阻器串联,电压表V1测灯泡两端的电压,电压表V2测滑动变阻器两端的电压,电流表测量电路中的电流;将滑动变阻器R的滑片P向左移动时,接入电路中的电阻变大,电路中的总电阻变大,∵I= ,∴电路中的电流变小,即电流表的示数变小,∵U=IR,∴灯泡两端的电压变小,即V1的示数变小,∵串联电路中总电压等于各分电压之和,且电源电压保持不变,∴滑动变阻器两端的电压变大,即电压表V2的示数变大,∵P=UI,且灯泡的亮暗取决于实际功率的大小,∴灯泡的实际功率变小,灯泡变暗.故选A.【分析】由电路图可知,灯泡与滑动变阻器串联,电压表V1测灯泡两端的电压,电压表V2测滑动变阻器两端的电压,电流表测量电路中的电流;根据滑片的移动确定接入电路中电阻的变化,电路总电阻的变化,根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化,根据串联电路的电压特点确定滑动变阻器两端的电压变化,再根据P=UI确定灯泡实际功率的变化,进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化.4.如图所示的电路中,电源电压保持不变,闭合开关s,将滑动变阻器滑片向左移动时()A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变,电压表示数变大C. 电流表示数变小,电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路,滑片上连接电压表,所以滑片的移动不能改变电路中的电流或电压,但改变了电压表测量的范围,电压表测量的反应越大,电压表的示数越大,B符合题意,ACD不符合题意。

初三物理电压 电阻测试卷(带答案)

初三物理电压 电阻测试卷(带答案)

初三物理电压电阻测试卷(带答案)一、选择题(共18道总分36分)1、如题5图所示的电路中a、b是电表,闭合开关要使电灯发光,则:()A.a、b都是电流表B.a、b都是电压表C.a是电流表,b是电压表D.a是电压表,b是电流表2、如图所示,闭合电健,两个灯泡都不亮,电流表指针几乎未动,而电压表指针有明显偏转,该电路的故障可能是()A.电流表坏了或未接好:B.从a经过L1到b的电路中有断路。

C.L2灯丝烧断灯座未接通。

D.电流表和L1、L2都坏了。

3、图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为[]4、关于电压,下列说法错误的是:A电压是电路中形成电流的原因;B电路中有电流时,电路两端就有一定的电压;C电源是提供电压的装置;D有电压就一定有电流;5、如图所示的电路,闭合开关,观察发现灯泡L1亮、L2不亮.调节变阻器滑片P,灯泡L1的亮度发生变化,但灯泡L2始终不亮.出现这一现象的原因不可能的是()A.灯泡L2灯丝断了B.滑动变阻器短路了C.灯泡L2短路了D.滑动变阻器接触不良6、如图所示,选择合适的电表符号填入电路空缺处,要求:当开关S闭合后,灯泡L1和L2正常发光,则()A.甲为电流表,乙为电压表,丙为电流表B.甲为电流表,乙为电压表,丙为电压表C.甲为电压表,乙为电压表,丙为电流表D.甲为电压表,乙为电流表,丙为电流表7、关于电流表和电压表的使用,下列说法错误的是()A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程"试触"C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出8、如图所示,R0为定值电阻,R1为滑动变阻器,V1、V2为实验室用电压表(接线柱上标有"-"、"3"、"15"),闭合开关后,调节滑片P,使两电压表指针所指位置相同。

电压电阻测试题及答案

电压电阻测试题及答案

电压电阻测试题及答案电压和电阻是电学中的重要概念,对于理解电路和解决与电流相关的问题至关重要。

在本文中,我们将提供一些常见的电压电阻测试题目,并附上详细的答案解析。

一、选择题1、下面哪个选项是电压的国际单位?A. 欧姆(Ω)B. 焦耳(J)C. 伏特(V)D. 安培(A)答案:C解析:电压的国际单位是伏特(V)。

欧姆是电阻的单位,焦耳是能量的单位,安培是电流的单位。

2、电压表的接线方式是:A. 并联B. 串联答案:A解析:电压表是通过与电路并联连接来测量电压的。

并联连接可以保持电路的电压不受测量仪器的影响。

3、以下哪个物理量与电阻有直接关系?A. 电流B. 电压C. 功率D. 温度答案:D解析:电阻与温度有直接关系,随着温度的升高,电阻值会增加。

电流和电压与电阻有间接关系,功率则与电流和电压的乘积有关。

二、填空题1、电路中的电阻可以用哪个公式计算?答案:R = V/I解析:Ohm's Law(欧姆定律)表明,电阻(R)等于电压(V)除以电流(I)。

2、电阻器的颜色代码中,红色代表的数字是____。

答案:2解析:电阻器的颜色代码由多个环形标记组成,红色代表的数字是2。

三、计算题1、一个电路中有一个10欧姆的电阻和一个5伏的电压源,求通过电路的电流。

答案:I = V/R = 5V / 10Ω = 0.5A解析:根据欧姆定律,电流(I)等于电压(V)除以电阻(R),代入数值计算即可。

2、一个电路中有一个20欧姆的电阻和一个2安培的电流源,求电路中的总电压。

答案:V = I * R = 2A * 20Ω = 40V解析:根据欧姆定律,电压(V)等于电流(I)乘以电阻(R),代入数值计算即可。

总结:本文提供了一些关于电压和电阻的测试题目及答案解析。

通过对这些题目的学习和理解,我们可以更好地掌握电路中电压和电阻的计算方法,提高对电学概念的理解能力。

请记住,电压与电流、电阻之间的关系由欧姆定律给出,电压等于电流乘以电阻,即V=I*R。

电压电阻单元测试题及答案

电压电阻单元测试题及答案

电压电阻单元测试题及答案一、选择题1. 电压是表示什么的物理量?A. 电流的强度B. 电荷的总量C. 电势能的差D. 电阻的大小答案:C2. 欧姆定律的公式是什么?A. V = IRB. V = R/IC. I = V/RD. R = V/I答案:A3. 电阻的单位是什么?A. 欧姆(Ω)B. 安培(A)C. 伏特(V)D. 法拉(F)答案:A4. 串联电路中,总电阻与各分电阻的关系是什么?A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之差C. 总电阻等于各分电阻之积D. 总电阻与各分电阻无关答案:A5. 并联电路中,总电阻与各分电阻的关系是什么?A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之差C. 总电阻等于各分电阻之积的倒数D. 总电阻等于各分电阻的倒数之和答案:D二、填空题6. 当电路中的电阻为10Ω,电流为2A时,电压为________V。

答案:207. 根据欧姆定律,如果电压为120V,电阻为6Ω,那么电流为________A。

答案:208. 串联电路中,如果电阻R1=4Ω,R2=6Ω,则总电阻为________Ω。

答案:109. 并联电路中,如果电阻R1=4Ω,R2=6Ω,则总电阻为________Ω。

答案:2.410. 电压表是用来测量电路中两点间的________。

答案:电压三、简答题11. 请简述串联电路和并联电路的特点。

答案:串联电路中,电流在各个元件中是相同的,总电阻等于各个元件电阻之和。

并联电路中,电压在各个元件上是相同的,总电阻的倒数等于各个元件电阻倒数之和。

12. 为什么说电阻是限制电流流动的物理量?答案:电阻是电路中的一种阻碍电流流动的物理量,它通过消耗电能转化为热能或其他形式的能量来限制电流的流动,从而控制电流的大小。

结束语:通过本单元的测试题,我们复习了电压、电阻以及它们在电路中的作用和计算方法。

希望同学们能够掌握这些基础知识,为进一步学习电学打下坚实的基础。

电压 电阻测试题及答案经典

电压 电阻测试题及答案经典

电压电阻测试题及答案经典一、电压电阻选择题1.如图所示,物理实验中经常需要对物体加热,下列描述中与实际吻合的是()A.甲图中,加热时磁铁吸引铁钉的数量将增多B.乙图中,对沸腾的水继续加热,温度计的示数将不断增大C.丙图中,对电阻丝加热,灯泡将变暗D.丁图中,用完全相同的装置给初温、质量均相同的水和花生油加热,水的温度升高得快一些【答案】C【解析】【解答】解:A、甲图中,加热时磁铁的磁性减弱,其所能吸引的铁钉变少,故错误;B、乙图中,对沸腾的水继续加热,温度计的示数将不变,故错误;C、丙图中,对电阻丝加热,其阻值变大,故通过其的电流变小,灯泡变暗,故正确;D、T图中,用完全相同的装置给初温、质量均相同的水和花生油加热,由于水的比热容大,故水温度升高的慢,故错误.故选C.【分析】(1)物体的磁性强弱与物体的温度有关,即温度越高,磁性越弱;(2)水沸腾的特点是:水沸腾后吸热但温度不升高;(3)导体的电阻受温度的影响,一般情况下,导体的温度越高,其电阻越大;(4)由于水的比热容最大,故相同质量的水和花生油在吸收相同的热量的情况下,水的温度变化慢,花生油的温度变化快.2.如图所示的电路,开关S闭合,正常工作一段时间后,电流表示数突然减小但不为零。

用电压表检测,当电压表接a、b两点时,电压表有示数;接b、c两点时,电压表无示数,则故障是()A.开关S接触不良B.ac导线断路C.卜断路D.R2断路【答案】B【解析】【解答】解:由电路图可知,开关S闭合,R1与R2并联,电流表测干路电流。

开关S 闭合一段时间后,电流表示数突然减小,则电路故障为某处断路:当电压表接a 、b 两点时,电压表有示数,说明a 到电源的负极与b 到电源的正极之间是接通的;当电压表接b 、c 两点时,电压表无示数,说明c 到电源的负极与b 到电源的正极之间是断开的。

由上知a 到电源的负极、b 到电源的正极之间是接通的,Ac 间导线出现了断路。

初中物理电压 电阻试题附解析

初中物理电压 电阻试题附解析

初中物理电压电阻试题附解析一、电压电阻压轴实验培优题1.如图-甲是琪皓和孟伦同学探究并联电路的电流规律的电路图(1)实验中,他们应该选择规格____________的两个小灯泡来进行实验(填“相同”或“不相同”)。

(2)开关闭合前,琪皓同学发现电流表A的指针在零刻度线左端,如图-乙所示,其原因是(_______)(选填“A”或“B”)A.电流表没调零B.电流表正负接线柱接反了(3)他们把电流表A纠正后,闭合开关进行实验,两灯都发光,电流表A与电流表A2的指针所指位置均为如图-丙所示,则通过L1的电流为____________A。

(4)根据所测的实验数据,他们得出了如下的实验结论:并联电路中,_________________。

(5)实验中,我们都要进行多次测量。

以下实验中,与“探究并联电路电流特点”进行多次测量的目的不相同...的是(__________)。

A.探究电流与电压的关系B.探究杠杆的平衡条件C.刻度尺测物体的长度2.小明通过学习得知:一般情况下,水的质量一定时,加入食盐的质量越多,溶液的浓度就越高.他想探究食盐水溶液的导电性能与什么因素有关.小明的猜想是:a.食盐水溶液的导电性能与溶液的浓度有关.b.食盐水溶液的导电性能与金属片之间的距离有关.c.食盐水溶液的导电性能与溶液的温度有关.小明利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材,设计了如图的装置,进行了探究实验.他记录的实验表格如下:(1)比较实验次数1和2可验证猜想___________(选填“a”、 “b”或“c”) .(2)这个实验用到了控制变量法,我们所学的实验中,很多也用到了控制变量法,请举一例:____________.(3)在实验过程中,小明认为用电流表代替小灯泡也能进行实验,你认为________(选填“可行”或“不可行”),理由是_____________________________.(4)利用现有的装置和器材,小明一边用酒精灯加热食盐水溶液,一边观察小灯泡的亮度变化情况,该操作可验证猜想___________(选填“a”、 “b”或“c”) .(5)请你提出一个新的猜想:溶液的导电性能可能还与__________有关.3.甲、乙两位同学在探究串联和并联电路中电流的规律:(1)甲同学率先探究串联电路中的电流规律,刚接好最后一根导线,灯泡立即亮了,表的指针迅速达到最右端,乙同学立即切断电源,经检查发现在连接电路时没有将________;也没有选择________。

电压电阻测试题及答案

电压电阻测试题及答案

电压电阻测试题及答案一、单选题1. 电压表的内阻应尽可能()。

A. 小B. 大C. 适中D. 不确定答案:B2. 电阻的单位是()。

A. 欧姆B. 安培C. 伏特D. 瓦特答案:A3. 电阻的串联和并联在电路中的作用是()。

A. 改变电流B. 改变电压C. 改变电阻值D. 改变功率答案:C二、多选题4. 下列哪些因素会影响电阻值的大小?()A. 材料B. 温度C. 长度D. 横截面积答案:ABCD5. 电压表的正确使用方法包括()。

A. 并联在电路中B. 串联在电路中C. 与被测电路并联D. 与被测电路串联答案:C三、判断题6. 电压表可以直接测量电源的电压。

答案:正确7. 电阻的串联会使总电阻值增加。

答案:正确8. 电阻的并联会使总电阻值减小。

答案:正确四、填空题9. 电阻的单位是欧姆,用符号______表示。

答案:Ω10. 电压表的量程通常有______和______两种。

答案:直流、交流五、简答题11. 请简述欧姆定律的内容。

答案:欧姆定律表明,在电路中,电流的大小与电压成正比,与电阻成反比。

12. 请说明电阻串联和并联的区别。

答案:电阻串联时,总电阻等于各个电阻之和;电阻并联时,总电阻的倒数等于各个电阻倒数之和。

六、计算题13. 已知一个电路中有两个电阻R1和R2,R1=100Ω,R2=200Ω,它们串联后接入一个电压为12V的电源中,请计算电路中的总电流。

答案:I = U / (R1 + R2) = 12V / (100Ω + 200Ω) = 0.04A14. 如果将上述电路中的两个电阻并联接入相同的电源中,计算电路中的总电流。

答案:1/R_total = 1/R1 + 1/R2 = 1/100Ω + 1/200Ω = 3/200Ω,I_total = U / R_total = 12V / (3/200Ω) = 80A。

电压 电阻测试题及答案(word)

电压 电阻测试题及答案(word)

电压电阻测试题及答案(word)一、电压电阻选择题1.如所示,闭合开关S,两灯均不亮,电流表和电压表都没有示数,则故障是()A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知,灯L1、L2串联,闭合开关S,两灯均不亮,电流表和电压表都没有示数,说明电路存在断路,电压表无示数则灯L1断路,电压表有示数且较大,则灯L2断路 . A符合题意,选项B、C、D不符合题意 .故答案为:A .【分析】只有断路时,串联的灯泡才都不发光,两电表都无示数;如果灯L2断路,则电压表被串联到电路中,示数接近电源电压,电流表无示数 .2.如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,这时电流表和电压表均有读数.则故障原因可能是()A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】(1)首先分析电路的连接方式为灯泡L1和L2串联,电流表测电路电流,电压表测量灯L1的电压。

(2)根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮,则可能不亮的灯泡短路了,即L2短路,电流表有示数,说明电路故障不可能是断路,电压表有示数,说明电压表所测部分没有短路,综合判断,所以是L2短路,C符合题意.故答案为:C.【分析】当电路中有电流且存在故障时是短路,电压表有示数,则是电压表没测量的位置短路。

3.超导现象是20世纪的重大发现之一,科学家发现某些物质在温度很低时,如铅在﹣265.95℃以下,电阻就变成零.若常温下超导体研制成功,则超导体适合做()A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解:A、保险丝的作用,是当电流过大时,自动熔断来保护电路.B、用超导体做输电线,可以有效地减小电能的损耗.C、线圈的电阻较大,通过滑片位置的改变可以进行调节.D、电炉丝需要电阻较大的材料,才能发出较多的热量.故选B.【分析】由于超导体的电阻为0,则没有内能的产生,不会放热.根据这一特点,分析选项.4.如图甲所示,电源电压保持不变,闭合开关S,滑动变阻器的滑片P从b点滑动a点的过程中,两电压表示数随电流表示数变化的图线如图乙所示.下列叙述正确的是()A. 电源电压为14VB. 图乙中dc是表示电压表的示数随电流表示数变化的图线C. 滑片从b点滑动a点的过程中,电路消耗的总功率最大值为D. 滑片在a点时,内电阻R消耗的电能为【答案】 C【解析】【解答】A、滑动变器的滑片P在b点时,电路中的电流最小,此时两个电压表的示数分别为12 V、2 V,则两个电压表的示数之和为;由于电路中滑动变阻器R1、电阻R、R2是串联,此时电源电压一定大于两个电压表的示数之和14 V,A不符合题意;B、滑动变器的滑片P从b点滑到a点的过程中,滑动变阻器连入电路的电阻变小,电路中的电流变大,根据串联电路的分压原理可知:滑动变阻器两端的电压变小,根据欧姆定律可知R2两端的电压变大;所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线,ec是表示电压表V2的示数随电流表示数变化的图线,B不符合题意;C、从“U-I”关系图象可以看出,滑片P在b点时电流I b=1 A,U1=12 V、U2=2 V;滑片P在a 点时电流I a=3 A,U1′=6 V、U2′=6 V;根据欧姆定律和串联电路的电压特点可得电源电压:即:,解得:R=1 Ω,则;所以电路消粍的总功率最大值,C符合题意.D、滑片在a点时,10 s内电阻R消耗的电能:,D不符合题意.故答案为:C.【分析】根据电路的连接和滑片移动情况,判断电表的变化,利用电压、电流图像中的数据计算电阻和电功率.5.如图所示的电路中,电源电压保持不变,闭合开关s,将滑动变阻器滑片向左移动时()A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变,电压表示数变大C. 电流表示数变小,电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路,滑片上连接电压表,所以滑片的移动不能改变电路中的电流或电压,但改变了电压表测量的范围,电压表测量的反应越大,电压表的示数越大,B符合题意,ACD不符合题意。

电压与电阻试题及答案

电压与电阻试题及答案

电压与电阻试题及答案一、选择题1. 在一个电路中,电压一定,电阻越小,通过的电流将:A. 增大B. 减小C. 不变D. 先增大后减小答案:A2. 欧姆定律表明,电流I与电压V和电阻R之间的关系是:A. I = V + RB. I = V - RC. I = V/RD. I = VR答案:C3. 一个电阻为10Ω的导体,两端电压为5V,通过该导体的电流为:A. 0.5AB. 1AC. 2AD. 5A答案:A二、填空题4. 电阻的单位是_______,符号为Ω。

答案:欧姆5. 当电压为120V时,如果电路中的电流为2A,则该电路的总电阻为_______Ω。

答案:60三、计算题6. 一个电路由一个12V的电源和一个20Ω的电阻组成。

计算通过电阻的电流。

解:根据欧姆定律,I = V/RI = 12V / 20ΩI = 0.6A7. 一个电路中有两个电阻,R1 = 30Ω和R2 = 40Ω,它们串联后接到一个18V的电源上。

计算总电阻和总电流。

解:串联电阻的总电阻为R1 + R2 = 30Ω + 40Ω = 70Ω。

根据欧姆定律,总电流I = V/R = 18V / 70Ω = 0.257A。

四、简答题8. 解释为什么在并联电路中,总电阻会小于任何一个单独的电阻值。

答:在并联电路中,电流有多个路径可以流通,这增加了电路的总横截面积。

根据电阻的定义,电阻与导体的长度成正比,与横截面积成反比。

因此,当电阻并联时,总电阻会因为横截面积的增加而减小,总电阻将小于任何一个单独的电阻值。

五、实验题9. 设计一个实验来验证电阻上的电压与通过它的电流成正比。

步骤:A. 准备一个可变电阻器、一个电源、一个电流表和一个电压表。

B. 将可变电阻器、电流表和电压表连接成一个闭合电路。

C. 调节可变电阻器,改变电路中的电阻值。

D. 记录不同电阻值下的电流和电压。

E. 绘制电流-电压图,观察是否成线性关系,从而验证电阻上的电压与通过它的电流成正比。

初三物理电压和电阻专项测试题(含答案)

初三物理电压和电阻专项测试题(含答案)

初三物理电压和电阻专项测试题(含答案)一、选择题1.如图所示的电路中,电源电压恒为6V,R 为10Ω,滑动变阻器R0最大电阻为50Ω,当滑动变阻器的滑片P 由a端滑到b端,电压表示数的变化是()A. 0~6VB. 0~5VC. 0~1VD. 1~5V【答案】 B【解析】【解答】当滑片P在a端时,滑动变阻器连入电路的电阻为0,两端的电压为0V;当滑片P由a端滑到b端,连入电路中的电阻增大,电路中的电流减小,根据欧姆定律可知,定值电阻分压减小,电源电压不变,滑动变阻器两端的电压增大;当滑动变阻器的滑片P在b端时,电路中的电流:I==0.1A,滑动变阻器两端的电压:U ab=0.1A×50Ω=5V.电压表示数的变化范围是0~5V.故选B.【分析】由电路图可知,滑动变阻器与定值电阻是串联的,电压表测的是滑动变阻器两端的电压,当滑片P由a端滑到b端,连入电路中的电阻增大,根据欧姆定律和串联电路的分压关系分析判断.2.在如图a的电路中,当闭合开关后,两个电压表指针偏转均为图b所示,则电阻R1和R2两端的电压分别()A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路,V1测量电源电压,V2测量R2的电压,根据串联电路中总电压等于各用电器电压之和的规律,V1的示数要大于V2示数,所以选用0-15V读数,为6V,V2选用0-3V读数,为1.2V,则R1的电压为6V-1.2V-4.8V,D符合题意,ABC不符合题意。

故答案为:D.【分析】根据串联电路中电压规律判断电压表选用的量程,并计算各用电器的电压的大小。

3.超导现象是20世纪的重大发现之一,科学家发现某些物质在温度很低时,如铅在﹣265.95℃以下,电阻就变成零.若常温下超导体研制成功,则超导体适合做()A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解:A、保险丝的作用,是当电流过大时,自动熔断来保护电路.B、用超导体做输电线,可以有效地减小电能的损耗.C、线圈的电阻较大,通过滑片位置的改变可以进行调节.D、电炉丝需要电阻较大的材料,才能发出较多的热量.故选B.【分析】由于超导体的电阻为0,则没有内能的产生,不会放热.根据这一特点,分析选项.4.如图所示,开关S闭合后电灯不亮,为了检查电路故障,用电压表进行测量,发现U AC=3.0V,U AB=0V,U BC=3.0V.则电路故障可能是()A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解:串联电路中电灯不亮,则可能是某处断路或电灯短路,用电压表测检测电路故障,断路位置为电源电压,电路完好的示数为零;由题意可知,U AC=3.0V,故A点与电源正极相连、C点与电源负极相连;U AB=0V,如果灯泡短路,则AB两点间电压为零;U BC=3.0V,说明c点与电源负极相连,B点通过灯泡、电阻、开关与电源正极相连,故BC 间发生断路,即变阻器R断路;故电路故障为灯L短路或滑动变阻器R断路.故选D.【分析】在判断故障时,电压表的示数的变化很关键,若电压表有示数,说明电压表与电源能相通,若无示数,说明电压表与电源不能相通.5.如图甲是某生产流水线上的产品输送及计数装置示意图。

中考物理电压 电阻试题(有答案和解析)含解析

中考物理电压 电阻试题(有答案和解析)含解析

中考物理电压电阻试题(有答案和解析)含解析一、电压电阻选择题1.电控调光玻璃能根据光照强度自动调节玻璃的透明度.其原理是:光照增强,光敏电阻R x阻值变小,施加于玻璃两端的电压降低,玻璃透明度下降,反之则玻璃透明度上升.若电源电压不变,R0是定值电阻,如图所示电路图中符合要求的是()A. B.C. D.【答案】 A【解析】【解答】解:A、B选项中的电路图,光敏电阻R x与定值电阻R0串联连接,根据串联电路的分压原理知:阻值变小,分得的电压也变小,而光敏电阻R x的阻值随光照的增强会变小,所以在光照增强时,电路中的光敏电阻R x两端的电压变小,定值电阻R0两端的电压变大;而光照增强时,应使玻璃透明度下降;玻璃透明度在玻璃两端的电压降低时会下降;所以玻璃应与两端电压变小的电阻并联,即玻璃应与光敏电阻R x并联;A符合题意,B不符合题意;C、D选项中,玻璃与电源并联,它两端的电压不变,CD不符合题意.故答案为:A.【分析】根据题意要求,当电阻变小时,分压要变小,所以电压表要和光敏电阻并联. 2.如图所示电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R的滑片P向左移动,在此过程中()A. 电压表V1示数变小,电压表V2示数变大B. 电流表A示数变小,电压表V1示数不变C. 电流表A示数不变,灯泡L亮度变亮D. 电压表V1示数不变,灯泡L亮度变暗【答案】A【解析】【解答】解:由电路图可知,灯泡与滑动变阻器串联,电压表V1测灯泡两端的电压,电压表V2测滑动变阻器两端的电压,电流表测量电路中的电流;将滑动变阻器R的滑片P向左移动时,接入电路中的电阻变大,电路中的总电阻变大,∵I= ,∴电路中的电流变小,即电流表的示数变小,∵U=IR,∴灯泡两端的电压变小,即V1的示数变小,∵串联电路中总电压等于各分电压之和,且电源电压保持不变,∴滑动变阻器两端的电压变大,即电压表V2的示数变大,∵P=UI,且灯泡的亮暗取决于实际功率的大小,∴灯泡的实际功率变小,灯泡变暗.故选A.【分析】由电路图可知,灯泡与滑动变阻器串联,电压表V1测灯泡两端的电压,电压表V2测滑动变阻器两端的电压,电流表测量电路中的电流;根据滑片的移动确定接入电路中电阻的变化,电路总电阻的变化,根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化,根据串联电路的电压特点确定滑动变阻器两端的电压变化,再根据P=UI确定灯泡实际功率的变化,进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化.3.由欧姆定律公式I= 变形得R= ,结合所学电学知识,判断下列说法正确的是()A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长,则其电阻将变小C. 如果通过导体的电流变小,导体的电阻将变大D. 导体两端电压增大时,电流也增大,但其比值不变【答案】D【解析】【解答】解:AC、电阻是导体本身的一种性质,与通过导体的电流没有关系,故AC错误; B、导体电阻的影响因素:导体的长度、横截面积、材料.如果导体被拉长,其长度变长,横截面积变小,则其电阻将变大,故B错误;D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得,但是导体电阻与流过的电流和两端的电压无关.当导体两端电压增大时,电流也增大,但其比值不变,故D 正确.故选D.【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得,但是导体电阻是导体本身的一种性质,与流过的电流和两端的电压无关.导体的电阻与导体的材料、长度、横截面积等有关.4.在如图所示的电路中,当开关闭合后,滑动变阻器滑片P向右移动时,对电表读数的变化,分析正确的是()A. 电流表A、电压表V1示数都减小,电压表V2示数增大B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A的示数减小,两电压表示数不变D. 三个电表的示数都不变【答案】 A【解析】【解答】解:∵滑动变阻器与灯泡串联,电流表测得的是电路中的电流,电压表V1测得的是灯泡两端的电压.电压表V2测得的是滑动变阻器两端的电压;∴当滑动变阻器的滑片向右移动时,连入电路中的电阻变大,则电路中的电流变小;即电流表的示数变小;由欧姆定律可知:U1=IR1,灯泡的电阻不变,电流变小;故U1变小,即电压表V1的示数变小;又∵总电压不变,∴U2变大,即电压表V2的示数变大;故选A.【分析】由图可知滑动变阻器与灯泡串联,当滑动变阻器的滑片向右移动时,即可判定连入电路中的电阻变化情况;根据电阻的变化即可判定电路中的电流的变化,即电流表的示数变化;再根据欧姆定律即可判定灯泡两端的电压U1的变化情况;最后根据串联电路电压的特点即可判定U2的示数变化情况.5.图示四个电路中,电源电压相同且恒定不变,电阻R1>R2.闭合开关S前后,电压表的示数变化值大小相同的一组是()A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丙【答案】 D【解析】【解答】分析电路可知,甲乙丙三电路图均为串联电路,丁为并联电路;闭合开关前后,甲电路电压表变化值为串联电阻R2两端电压;乙丙两图中开关闭合时,电压表测量的为串联R1两端电压,开关打开时,电流表的示数为0;丁的测量为电源电压. 由于两电阻大小不同,串联时它们两端的电压不同 .故答案为:D .【分析】开关闭合后,甲图中两电阻串联,电压表测R2两端的电压;乙图中两电阻串联,开关闭合时,电压表测电阻R1两端的电压,开关打开时,电压表断路,示数为0;丙图中开关打开时测电阻R1两端的电压,开关闭合时,电压表被短路,此时电压表示数为0;丁图中电压表测电源电压. 串联电路中,电阻值不同,两端的电压不同;并联电路中各支路两端的电压等于电源电压 .6.如所示,闭合开关S,两灯均不亮,电流表和电压表都没有示数,则故障是()A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知,灯L1、L2串联,闭合开关S,两灯均不亮,电流表和电压表都没有示数,说明电路存在断路,电压表无示数则灯L1断路,电压表有示数且较大,则灯L2断路 . A符合题意,选项B、C、D不符合题意 .故答案为:A .【分析】只有断路时,串联的灯泡才都不发光,两电表都无示数;如果灯L2断路,则电压表被串联到电路中,示数接近电源电压,电流表无示数 .7.如图所示,在“○”处可以连接电流表或电压表测量电路中的电流、电压,为使L1与L2串联,以下做法正确的是()A. a为电流表,b为电压表,c为电流表B. a为电压表,b为电压表,c为电流表C. a为电流表,b为电流表,c为电压表D. a为电流表,b为电流表,c为电流表【答案】B【解析】【解答】解: L1与L2串联,由图可知a表跟灯泡L1并联,所以应为电压表;b表与灯泡L2并联,应为电压表;c表跟灯泡L2串联,所以应为电流表.由上述可知选项A、C、D都不正确.故选B.【分析】(1)电流表与被测用电器串联,并且在电路中相当于导线,去掉后对电路有影响;(2)电压表与被测用电器并联,在电路中相当于开路,去掉后对电路没有影响.8.下列关于电阻的说法正确的是()A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝,在同一温度下,保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时,导体的电阻也为零【答案】B【解析】【分析】(1)材料、长度、横截面积、温度都影响电阻,而在实际生活中连续改变电阻最方便的办法就是改变长度,所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的;(2)在长度为1m,横截面积为1mm2,温度为20℃时,做保险丝的铅锑合金比铜电阻大,即保险丝比铜电阻率大;(3)导体的电阻与温度有关,有的导体电阻随温度升高而增大,有的导体电阻随温度的升高而减小;(4)电阻是导体本身的性质,不受外界电流、电压的影响.【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的,是长度而不是横截面积,故A错误;B、保险丝是根据电流的热效应,当电路中电流过大时熔断自己来保护电路的,这说明保险丝比铜的电阻率大,故B正确;C、钨丝、铁丝的电阻随温度的升高而增大,铅芯、玻璃、半导体的电阻随温度的升高而减小,故C错误;D、导体的电阻受材料、长度、横截面积、温度影响,不受外界的电流、电压影响,故D 错误.故选B.【点评】(1)当电阻一定时,电流与电压成正比,当电压为0时,电流也为0,不要误以为电压为0时,电阻变成0了;(2)记住影响电阻大小的四个因素.9.相同材料制成的两导体并联在同一电路中,若通过两导体的电流相同,则()A. 长度较长的导体,其横截面积一定小B. 长度较长的导体,其横截面积一定大C. 长度较长的导体,其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB.电阻是导体对电流的阻碍作用,是导体本身的一种特性;其大小与导体的材料、长度、横截面积、温度有关,电阻相等时,其他条件相同,长度越长横截面积越大,AC不正确,B符合题意;D. 导体电阻的大小由导体的材料、长度和横截面积决定,同时还受温度的影响,D不正确;故答案为:B.【分析】决定电阻大小的因素:导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度、横截面积和温度.(电阻与加在导体两端的电压和通过的电流无关)10.电路和水路有许多相似之处。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电压电阻试题和答案一、电压电阻选择题1.如图所示,闭合电键S,灯L亮,一段时间后灯L熄灭。

若电路中只有一处故障,且只发生在灯L或R上。

现用一只规格相同且完好的灯L′替换灯L,正确的判断是()A. 若灯L′亮,则灯L一定断路B. 若灯L′亮,则灯L一定短路C. 若灯L′不亮,则电阻R一定断路D. 若灯L′不亮,则电阻R一定短路【答案】 C【解析】【解答】解:若灯L′亮,说明其它电路是通的,则电阻R肯定完好,故障只能在灯L上,灯L可能是短路或断路,A、B不符合题意;若灯L′不亮,说明电路不通,则故障在电阻R上,考虑到小灯L原先不亮,则故障只能是电阻R断路;C符合题意,D不符合题意。

故答案为:C。

【分析】分析电路图,若用一只规格相同且完好的灯替换:若灯亮,说明是原来的灯断路,其它地方完好,换上新灯泡后能发光;原来的灯短路,其它地方完好,换上新灯泡能发光。

若灯不亮,说明电阻R开路,换上灯也不亮。

2.在如图所示的四位科学家中,以其名字命名电阻单位的是()A. 焦耳B. 欧姆C. 瓦特D. 牛顿【答案】 B【解析】【解答】焦耳是能量的单位;欧姆是电阻的单位;瓦特是功率的单位;牛顿是力的单位;B符合题意.故答案为:B.【分析】电阻的单位是欧姆.3.在如图a的电路中,当闭合开关后,两个电压表指针偏转均为图b所示,则电阻R1和R2两端的电压分别()A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路,V1测量电源电压,V2测量R2的电压,根据串联电路中总电压等于各用电器电压之和的规律,V1的示数要大于V2示数,所以选用0-15V读数,为6V,V2选用0-3V读数,为1.2V,则R1的电压为6V-1.2V-4.8V,D符合题意,ABC不符合题意。

故答案为:D.【分析】根据串联电路中电压规律判断电压表选用的量程,并计算各用电器的电压的大小。

4.如图是汽车、摩托车油量表(实际上就是电流表)原理示意图,R′是定值电阻,R是滑动变阻器,则()A. 向油箱里加油时,电流表示数变大B. 燃油消耗下降时,电流表示数变大C. 燃油全部耗尽时,电流表将被烧坏D. 油箱加油过满时,电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联,电流表测量的是电路中的电流,浮子和滑片相连,根据杠杆的原理,浮子上浮时,滑片向下移动,滑动变阻器接入电路的电阻减小,根据公式I=可知,电路中的电流变化.当浮子下浮时,滑片向上移动,滑动变阻器接入电路的电阻增大,根据公式I=可知,电路中的电流变化.【解答】向油箱里加油时,浮子上浮,滑片向下移动,滑动变阻器接入电路的电阻减小,根据公式I=可知,电路中电流增大,电流表示数变大,A正确.燃油消耗下降时,浮子下浮,滑片向上移动,滑动变阻器接入电路的电阻增大,根据公式I=可知,电路中电流变小,电流表示数变小,B错误.燃油全部耗尽时,滑动变阻器接入电路的电阻最大,根据公式I=可知,电路中电流最小,电流表示数最小,C错误.油箱加油过满时,滑动变阻器接入电路的电阻最小,根据公式I=可知,电路中电流最大,电流表示数最大,但还有保护电阻,不至于烧坏电流表,故D错误.故选A.【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用,关键是能正确分析电路的组成,以及滑片移动时引起的电路中电流的变化情况.这是本题的重点也是难点.5.由欧姆定律公式I= 变形得R= ,结合所学电学知识,判断下列说法正确的是()A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长,则其电阻将变小C. 如果通过导体的电流变小,导体的电阻将变大D. 导体两端电压增大时,电流也增大,但其比值不变【答案】D【解析】【解答】解:AC、电阻是导体本身的一种性质,与通过导体的电流没有关系,故AC错误; B、导体电阻的影响因素:导体的长度、横截面积、材料.如果导体被拉长,其长度变长,横截面积变小,则其电阻将变大,故B错误;D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得,但是导体电阻与流过的电流和两端的电压无关.当导体两端电压增大时,电流也增大,但其比值不变,故D 正确.故选D.【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得,但是导体电阻是导体本身的一种性质,与流过的电流和两端的电压无关.导体的电阻与导体的材料、长度、横截面积等有关.6.小明同学在“探究串联电路电压规律”的实验中,按如图所示的电路图连接实物,闭合开关,发现灯L1和L2都不亮,排除接触不良的因素后,小明用电压表逐一与元件并联,以查找故障。

测量得出U ab=0:U ac=0:U cd=6v;U ad=6V;如果电路只有一处故障,则故障可能为()A. L1断路B. L1短路C. L2断路D. L2短路【答案】 C【解析】【解答】解:闭合开关,发现灯L1和L2都不亮,电路只有一处故障,则说明电路中无电流,故电路出现了断路,BD不符合题意;若灯L1断路,整个电路断路,灯泡都不亮,ab、cd间电压为零,ac、ad间都有电压,A不符合题意。

若灯L2断路,整个电路断路,灯泡都不亮,ab、ac间电压为零,ad、cd间都有电压。

C符合题意。

故答案为:C【分析】结合选项,逐一分析故障原因即可.7.如图甲是某生产流水线上的产品输送及计数装置示意图。

其中S为激光源,R1为光敏电阻(有光照射时,阻值较小;无光照射时,阻值较大),R2为定值保护电阻,a、b间接“示波器”(示波器的接入对电路无影响)。

水平传送带匀速前进,每当传送带上的产品通过S与R1之间时,射向光敏电阻的光线会被产品挡住。

若传送带上的产品为均匀正方体,示波器显示的电压随时间变化的关系如图乙所示。

已知计数器电路中电源两极间的电压恒为6V,保护电阻R2的阻值为400Ω。

则()A. 有光照射时光敏电阻R1的阻值为800 ΩB. 有光照射和无光照射时保护电阻R2两端的电压之比为1:2C. 有光照射和无光照射时光敏电阻的阻值之比为1:2D. 每l h通过S与R1之间的产品个数为6 000个【答案】 D【解析】【分析】(1)由甲图可知,两电阻串联,根据题意可知有光照射时光敏电阻R1阻值的变化,根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化,根据串联电路的电压特点可知R1两端电压的变化;由图象知R1的电压U1=2V,根据串联电路电压的特点求出R2的电压,根据欧姆定律求出电路中的电流和求出R1的电阻.(2)R1无激光照时,R1与R2串联,由图象可得R1的电压U1′=4V,根据串联电路的电压特点求出R2两端的电压,根据欧姆定律求出电路中的电流和此时R1的电阻,即可得出有光照射和无光照射时保护电阻R2两端的电压之比和光敏电阻的阻值之比.(3)由图象可知:每经过0.6s,就有一个产品通过计数装置,可以求出平均每小时通过的产品个数.【解答】(1)由甲图可知:R1、R2串联,由光敏电阻有光照射时阻值较小可知,当有光照射时,R1的阻值变小,电路的总电阻变小;根据I=可知,电路中的电流变大;根据U=IR可知,R2两端的电压变大;根据串联电路总电压等于各分电压之和可知,R1两端的电压变小,即R1两端的电压较低,由图象知R1的电压U1=2V,则U2=U-U1=6V-2V=4V,电路中的电流:I===0.01A,光敏电阻的阻值:R1===200Ω,故A不正确.(2)R1无激光照时,由图象可得U1′=4V,U2′=U-U1′=6V-4V=2V,所以,有光照射和无光照射时保护电阻R2两端的电压之比U2:U2′=4V:2V=2:1,故B不正确;I′===0.005A,此时电阻R1的阻值:R1′===800Ω,所以,光照射和无光照射时光敏电阻的阻值之比R1:R1′=200Ω:800Ω=1:4,故C不正确;(3)由图象可知:每经过0.6s,就有一个产品通过计数装置.n==6000个,故D正确.故选D.【点评】本题考查了串联电路的电流特点和欧姆定律的灵活应用.关键是根据欧姆定律结合光敏电阻随光照的变化从图象中得出有无光照和无光照时对应的电阻、电压.8.在图所示的电路中,电源电压保持不变,当开关S-1、S2都闭合时,电压表V-1、V2的示数之比为5:3;当开关S1闭合、S2断开时,电压表V-1、V2的示数之比为3:2。

在后一种情况下的全部通电时间内,电阻R1与R3产生的热量之比为()A. 2:3B. 1:3C. 3:2D. 2:1【答案】D【解析】【解答】如图,两开关都闭合时,R1与R2串联,R3被短路,电压表V1测电源电压,电压表V2测量R2两端的电压;电压表V1、V2示数之比为5:3,根据串联分压原理可知,;当开关S1闭合、S2断开时,电压表V1测电源电压,电压表V2测R2R3两端的电压,电压表V1、V2的示数之比为3:2。

可得:;由以上可得:,根据得,电阻R1与R3产生的热量之比为:,故D正确。

故答案为:D。

【分析】根据两开关都闭合时R1与R2串联及电压表V1、V2示数之比为5:3求出R1与R2的关系;当开关S1闭合、S2断开时R1、R2、R3串联,电压表V1、V2的示数之比及R1、R2的关系求出R1与R3的关系,再根据 Q = I 2 R t求解。

9.在如图所示的电路中,电源电压保持不变。

电路中存在断路故障,且故障只可能发生在电阻R1、R2处,当电键S由断开到闭合时,电流表A与 A1的示数始终相等,则()A. R1一定断路B. R1可能断路C. R2一定断路D. R1、R2一定同时断路【答案】A【解析】【解答】电键S断开时,电阻R1、R2串联,①闭合电键S前,若电阻R1出现了断路故障,电流表A与A1的示数始终相等,都为零;电键S闭合后,电路为R1的基本电路,电流表A1因电键S闭合被短路,故电流表A1无示数,又因为电阻R1出现了断路故障,电流表A也没有示数,都为零,故电阻R1可能出现了断路故障;②若电阻R2出现了断路故障,电键S断开前,因电路为断路,故电流表A、A1均无示数;当电键S闭合后,电路为R1的基本电路,电流表A1因电键S闭合被短路,故电流表A1无示数;电流表A测量通过电阻R1的电流有示数,故电流表A与A1的示数不相等,故不可能只有电阻R2断路。

③闭合电键S前,若R1断路且R2断路,电流表A与A1的示数始终相等,都为零;电键S闭合后,电路为R1的基本电路,电流表A1因电键S闭合被短路,故电流表A1无示数,又因为电阻R1出现了断路故障,电流表A也没有示数,都为零,故R1断路且R2断路符合题意;由此分析可知:如果电流表A与A1的示数始终相等,则故障可能是R1断路或R1断路且R2断路,即R1一定断路,A符合题意。

相关文档
