半导体制程气体介绍
半导体芯片制程工艺LOCAL SCRUBBER酸性碱性砷排有机废气处理技术及系统有哪些?

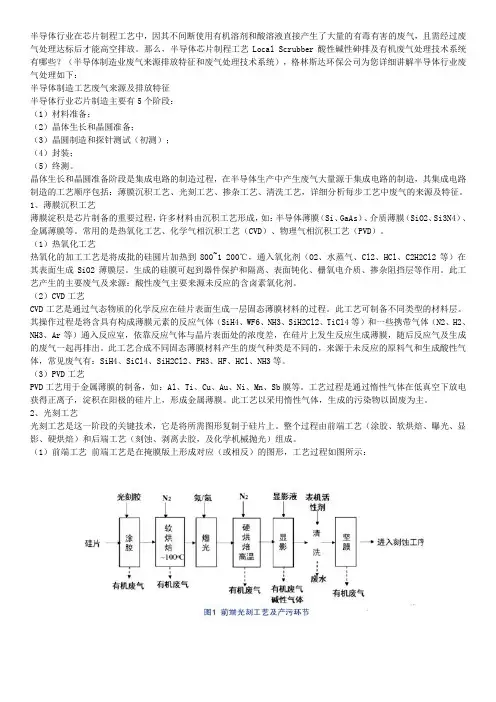

半导体行业在芯片制程工艺中,因其不间断使用有机溶剂和酸溶液直接产生了大量的有毒有害的废气,且需经过废气处理达标后才能高空排放。
那么,半导体芯片制程工艺Local Scrubber酸性碱性砷排及有机废气处理技术系统有哪些?(半导体制造业废气来源排放特征和废气处理技术系统),格林斯达环保公司为您详细讲解半导体行业废气处理如下:半导体制造工艺废气来源及排放特征半导体行业芯片制造主要有5个阶段:(1)材料准备;(2)晶体生长和晶圆准备;(3)晶圆制造和探针测试(初测);(4)封装;(5)终测。
晶体生长和晶圆准备阶段是集成电路的制造过程,在半导体生产中产生废气大量源于集成电路的制造,其集成电路制造的工艺顺序包括:薄膜沉积工艺、光刻工艺、掺杂工艺、清洗工艺,详细分析每步工艺中废气的来源及特征。
1、薄膜沉积工艺薄膜淀积是芯片制备的重要过程,许多材料由沉积工艺形成,如:半导体薄膜(Si、GaAs)、介质薄膜(SiO2、Si3N4)、金属薄膜等。
常用的是热氧化工艺、化学气相沉积工艺(CVD)、物理气相沉积工艺(PVD)。
(1)热氧化工艺热氧化的加工工艺是将成批的硅圆片加热到800~1 200℃,通入氧化剂(O2、水蒸气、Cl2、HCl、C2H2Cl2等)在其表面生成SiO2薄膜层。
生成的硅膜可起到器件保护和隔离、表面钝化、栅氧电介质、掺杂阻挡层等作用。
此工艺产生的主要废气及来源:酸性废气主要来源未反应的含卤素氧化剂。
(2)CVD工艺CVD工艺是通过气态物质的化学反应在硅片表面生成一层固态薄膜材料的过程。
此工艺可制备不同类型的材料层。
其操作过程是将含具有构成薄膜元素的反应气体(SiH4、WF6、NH3、SiH2Cl2、TiCl4等)和一些携带气体(N2、H2、NH3、Ar等)通入反应室,依靠反应气体与晶片表面处的浓度差,在硅片上发生反应生成薄膜,随后反应气及生成的废气一起再排出。
此工艺合成不同固态薄膜材料产生的废气种类是不同的,来源于未反应的原料气和生成酸性气体,常见废气有:SiH4、SiCl4、SiH2Cl2、PH3、HF、HCl、NH3等。
半导体工业用高纯度气体与化学品的应用解析常宜龙
半导体工业用高纯度气体与化学品的应用解析常宜龙发布时间:2021-11-02T04:52:06.456Z 来源:《中国科技人才》2021年第20期作者:常宜龙[导读] 高纯度气体与化学品是高纯度材料的重要组成,在半导体工业发展中起着十分重要的作用。
北京中凯达自动化工程有限公司北京 102600摘要:高纯度气体与化学品是高纯度材料的重要组成,在半导体工业发展中起着十分重要的作用。
文章结合高纯度气体与化学品的基本属性,就其在半导体制程中的具体应用问题进行探究。
全面气体化学管理,TGCM。
关键词:半导体工业;高纯度气体;化学品;半导体制程;全面气体化学管理;TGCM(Total Gas and Chemical Management);应用全面气体化学管理,TGCM气体、化学品和超纯水十分类似,是半导体制程中比较重要的高纯度流体材料。
其中,气体和化学药品占据三分之一比例的半导体材料。
气体和化学品除了在制作方式上存在密切的关联,二者的供应技术也十分类似,其和其他的材料相比,这两种材料是危险物质,因此,在将其应用到工业领域中的时候要额外关注材料的性能和使用表现。
全面气体化学管理,TGCM。
一、半导体制程全面气体化学管理,TGCM。
半导体制程大体上会被划分为多个密切关联的单元,诸如硅晶圆制造、氧化、参杂、微影、薄膜等。
在各个单元中还会细分出不同的操作步骤,包含清洗、曝光、离子布置、光阻去除、化学气体沉淀等。
半导体的加工组件由多个材质不同、厚度不等的薄膜制程组成,在实施应用的时候会根据需要来完成重复性的加工制作。
二、半导体气体材料的基本划分全面气体化学管理,TGCM。
第一,大宗气体。
半导体材料中的大宗气体可以根据需要制造出各个气体,借助相应的运输工具还能够完成对这些气体的运输加工处理。
第二,特殊气体。
特殊性的气体一般会选择使用比较小的钢瓶来供应,按照其制程用途的不同可以划分为以下五个类型:①硅族气体。
硅族气体中会包含硅基、硅烷之类的物质。
气体特性及系统简介

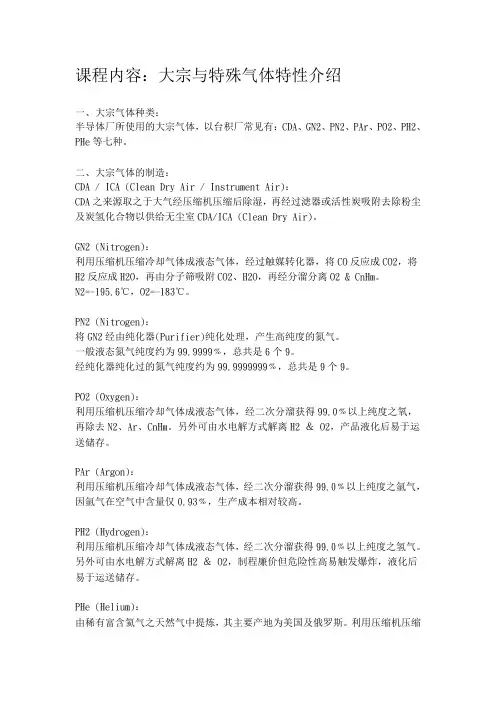

课程内容:大宗与特殊气体特性介绍一、大宗气体种类:半导体厂所使用的大宗气体,以台积厂常见有:CDA、GN2、PN2、PAr、PO2、PH2、PHe等七种。
二、大宗气体的制造:CDA / ICA (Clean Dry Air / Instrument Air):CDA之来源取之于大气经压缩机压缩后除湿,再经过滤器或活性炭吸附去除粉尘及炭氢化合物以供给无尘室CDA/ICA (Clean Dry Air)。
GN2 (Nitrogen):利用压缩机压缩冷却气体成液态气体,经过触媒转化器,将CO反应成CO2,将H2反应成H2O,再由分子筛吸附CO2、H2O,再经分溜分离O2 & CnHm。
N2=-195.6℃,O2=-183℃。
PN2 (Nitrogen):将GN2经由纯化器(Purifier)纯化处理,产生高纯度的氮气。
一般液态氮气纯度约为99.9999﹪,总共是6个9。
经纯化器纯化过的氮气纯度约为99.9999999﹪,总共是9个9。
PO2 (Oxygen):利用压缩机压缩冷却气体成液态气体,经二次分溜获得99.0﹪以上纯度之氧,再除去N2、Ar、CnHm。
另外可由水电解方式解离H2 & O2,产品液化后易于运送储存。
PAr (Argon):利用压缩机压缩冷却气体成液态气体,经二次分溜获得99.0﹪以上纯度之氩气,因氩气在空气中含量仅0.93﹪,生产成本相对较高。
PH2 (Hydrogen):利用压缩机压缩冷却气体成液态气体,经二次分溜获得99.0﹪以上纯度之氢气。
另外可由水电解方式解离H2 & O2,制程廉价但危险性高易触发爆炸,液化后易于运送储存。
PHe (Helium):由稀有富含氦气之天然气中提炼,其主要产地为美国及俄罗斯。
利用压缩机压缩冷却气体成液态气体,易由分溜获得,Helium=-268.9℃。
三、大宗气体在半导体厂的用途:CDA:CDA主要供给FAB内气动设备动力气源及吹净(purge),Local Scrubber助燃。
半导体厂GAS系统基础知识
GAS系统基础知识概述HOOK-UP专业认知一、厂务系统HOOK UP定义HOOK UP 乃是藉由连接以传输UTILITIES使机台达到预期的功能。
HOOK UP是将厂务提供的UTILITIES ( 如水,电,气,化学品等),经由预留之UTILITIES连接点( PORT OR STICK),藉由管路及电缆线连接至机台及其附属设备( SUBUNITS)。
机台使用这些UTILITIES,达成其所被付予的制程需求并将机台使用后,所产生之可回收水或废弃物( 如废水,废气等),经由管路连接至系统预留接点,再传送到厂务回收系统或废水废气处理系统。
HOOK UP 项目主要包括∶CAD,MOVE IN ,CORE DRILL,SEISMIC ,VACUU,GAS,CHEMICAL,D.I ,PCW,CW,EXHAUST,ELECTRIC, DRAIN.二、GAS HOOK-UP专业知识的基本认识在半导体厂,所谓气体管路的Hook-up(配管衔接)以Buck Gas (一般性气体如CDA、GN2、PN2、PO2、PHE、PAR、H2等)而言,自供气源之气体存贮槽出口点经主管线(Main Piping)至次主管线(Sub-Main Piping)之Take Off点称为一次配(SP1Hook-up),自Take Off出口点至机台(Tool)或设备(Equipment)的入口点,谓之二次配(SP2 Hook-up)。
以Specialty Gas(特殊性气体如:腐蚀性、毒性、易燃性、加热气体等之气体)而言其供气源为气柜(Gas Cabinet)。
自G/C出口点至VMB(Valve Mainfold Box.多功能阀箱)或VMP(Valve Mainfold Panel多功能阀盘)之一次测(Primary)入口点,称为一次配(SP1 Hook-up),由VMB或VMP Stick之二次侧(Secondary)出口点至机台入口点谓之二次配(SP2 Hook-up)。
半导体制程中硅烷的应用
半导体制程中硅烷的应用硅烷是一种重要的半导体制程材料,在半导体工业中有广泛的应用。
本文将从硅烷的基本性质、制备方法以及在半导体制程中的应用等方面进行详细介绍。
我们来了解一下硅烷的基本性质。
硅烷是由硅原子和氢原子组成的化合物,化学式为SiH4。
它是一种无色、无臭的气体,在常温常压下呈现出高度的反应活性。
硅烷具有较高的热稳定性和化学稳定性,在空气中不易被氧化。
硅烷的制备方法有多种,其中最常用的是通过热解氯硅烷和氢气反应得到。
这种方法可以在工业规模下实现硅烷的高效制备。
此外,还有其他一些方法,如通过硅烷化学气相沉积(SiH4-CVD)和低压化学气相沉积(LPCVD)等。
硅烷在半导体制程中具有广泛的应用。
首先,硅烷可以用于单晶硅的制备。
单晶硅是制造集成电路和太阳能电池等器件的基础材料,硅烷通过热解反应可以得到高纯度的单晶硅材料。
这种方法制备的单晶硅具有高度的晶体质量和电学性能,能够满足半导体器件对于材料质量的要求。
硅烷还可以用于表面修饰。
在半导体制程中,为了改善材料的光学、电学和机械性能,常常需要对表面进行修饰。
硅烷可以通过化学反应与材料表面发生作用,形成一层薄膜。
这层薄膜可以改变材料表面的性质,如增加材料的亲水性、抗腐蚀性和耐磨性等。
硅烷还可以用于制备氧化硅薄膜。
氧化硅是半导体器件中常用的绝缘层材料,具有良好的电绝缘性和热稳定性。
硅烷可以通过化学气相沉积的方法制备出高质量的氧化硅薄膜,用于制备晶体管的栅氧化层、存储器的隔离层等。
硅烷还可以用于制备氮化硅薄膜。
氮化硅是一种重要的材料,具有高热稳定性、高硬度和优异的电学性能。
硅烷可以与氨气反应生成氮化硅薄膜,用于制备高温、高压和高频电子器件。
在半导体制程中,硅烷的应用还包括腐蚀抑制剂、光刻胶的辅助材料等。
腐蚀抑制剂可以在制备过程中保护材料表面不受腐蚀;光刻胶的辅助材料可以提高光刻胶的粘附性和稳定性。
硅烷在半导体制程中具有广泛的应用。
它可以用于单晶硅的制备、表面修饰、氧化硅和氮化硅薄膜的制备,以及腐蚀抑制剂和光刻胶的辅助材料等。
和远气体光刻气体
和远气体光刻气体
和远气体光刻气体指的是在半导体制造过程中,特别是在光刻工艺中所使用的特定气体。
光刻是半导体制造工艺中的一个关键步骤,它利用光学原理将电路图案从掩模(或称为光罩)转移到涂有光刻胶的硅片上。
在这个过程中,需要使用到一些特殊的气体,如光刻气体,来帮助完成图案的转移。
这些气体在光刻机中发挥着重要的作用,如提供必要的化学反应环境、帮助光刻胶更好地附着在硅片上、提高光刻的精度等。
需要注意的是,光刻气体是半导体制造中的专业术语,其具体成分和用途可能因不同的制造工艺和设备而有所不同。
因此,对于和远气体光刻气体的具体成分和性质,建议咨询相关领域的专业人士或参考相关的技术文档。
制程排气
通过调整酸性排气洗涤塔循环水的 pH值发现 ,淋 洗塔内的物理吸收是一个不稳定的可逆,吸收水中 的酸 ,并在淋洗过程中很容易再被脱附出来 。当 pH低于 7.6时 ,即使将循环水的电导度调至低于 5 mS/cm,系统的处理效率仍然不超过60%;而 当pH值高于 8时,系统处理效率通常高于90%;当 pH值达到 10时,系统处理效率甚至超过 99%。因 此控制 pH值是保证系统处理效率的关键参数 。虽 然酸性排气洗涤塔 ,pH值越高处理效率越好 ,但 实际运行中pH过高会增加运行成本,并会产生结晶 等问题,危及生产安全,因此pH值通常控制在 8~lO 。同样,对于碱性排气洗涤塔 ,pH值通常控制在 3~ 6。
一般排气两种: 一、面板厂 1.高温排(HGEX) 2.高湿排(WGEX) 二、芯片厂 1.一般排气(GEX)
三、排放方式 设备生产过程中会产生热量或产生一 些含尘无害气体(浓度很低),因此GEX 可以直接排放到大气环境当中,不需做任何 处理; 四、流程: 1 .一次配(主管路铺设及风机安装定位) 2. 二次配(支管连接各机台点)
7
8
CVD
STR
有害排气
高沸点有机排 气
SUS304+coati SUS304+coati ng ng SUS304+coati SUS304 ng SUS304+coati SUS304+coati ng ng
主系统
主系统
二次配
管阀件
曝光机设备排风
酸性、碱性废气处理系统(SEX、AEX)
一、处理方式: 1.洗涤式 1.1酸性洗涤塔 1.2碱性洗涤塔 二、洗涤塔介绍 分类:立式洗涤塔 卧式洗涤塔
对于含有 酸性/碱性物质的废气 ,半导体厂 大都采用大型洗涤式中央废气处理系统进行处 理 。由于半导体制造工作区域离中央废气处理 系统距离较远 ,因此部分酸性/碱性 废气在输 送至 中央废气处理系统前 ,常因气体特性导致 在管路中结晶或粉尘堆积 ,造成管路堵塞后导 致气体泄 ,严重者甚至引发爆炸 ,危害现场工 作人员的工作安全 。因此在工作区域需配置适 合制程气体特性的就地废气处理设备进行就地处 理 之后再排人 中央处理系统,
半导体工厂大宗气体工业纯化管道系统
GGas
PGas
由于液晶面板厂制程上的需要,工厂会使用许多种类的气体。一般我们以气体的特性来区分。 可分为特殊气体和一般气体,前者使用量较小,如SiH4,NF3等;后者使用量较大,如N2等。因而使用量较大的气体 我们称之为“大宗气体”,即Bulk Gas。
1.大宗气体及CDA概述
➢ CDA气体:
CDA : Compressed/Clean dry air 干燥压缩空气
气体 过滤 系统
用来过滤气体 中的 Particle等 杂质
G-GAS在经过专业纯化器,纯化得到P-GAS.纯化间设置在4B栋东北角。 (除H2,H2纯化在大宗气站内完成)
G-GAS
2.大宗气体与CDA系统概述
相关的名词解释
➢ 桥架或地下沟渠:
气体管路的架装方式:生产厂房与气站之间均会设有安全区隔,管路输送系统从气站拉到生产厂房时,须经过 Tunnel (地下管沟) 或 Trench (地面 or 高架管桥) .
缩空气气管内部污染等),当洁净车间内大量使用压缩空气时,对其洁净度将有所影响。
2、化学品输送压力介质
P-GAS
3、制造惰性环境
4、参与反应
5、去除杂质
6、其他制程功能
2.大宗气体与CDA系统概述
2.大宗气体与CDA系统概述
将大气经过滤、压缩、冷却(液化) 、过滤、分馏、过滤、压缩、冷 却(液化)后,可分别取得 N2, O2,Ar 等气体,此过程称之为空 气分离技术。
2.大宗气体与CDA系统概述
相关的名词解释
➢ CQC 房间和 CQC 系统( Continuously Quality Control) 亦或称为气体监控系统 实时在线监测气体品质
GN2
半导体制程及原理介绍
制程及原理概述半导体工业的制造方法是在硅半导体上制造电子元件(产品包括:动态存储器、静态记亿体、微虚理器…等),而电子元件之完成则由精密复杂的集成电路(Integrated Circuit,简称IC)所组成;IC之制作过程是应用芯片氧化层成长、微影技术、蚀刻、清洗、杂质扩散、离子植入及薄膜沉积等技术,所须制程多达二百至三百个步骤。
随着电子信息产品朝轻薄短小化的方向发展,半导体制造方法亦朝着高密度及自动化生产的方向前进;而IC制造技术的发展趋势,大致仍朝向克服晶圆直径变大,元件线幅缩小,制造步骤增加,制程步骤特殊化以提供更好的产品特性等课题下所造成的良率控制因难方向上前进。
半导体业主要区分为材料(硅品棒)制造、集成电路晶圆制造及集成电路构装等三大类,范围甚广.目前国内半导体业则包括了后二项,至于硅晶棒材料仍仰赖外国进口.国内集成电路晶圆制造业共有11家,其中联华、台积及华邦各有2个工厂,总共14个工厂,目前仍有业者继纸扩厂中,主要分布在新竹科学园区,年产量逾400万片。
而集成电路构装业共有20家工厂,遍布于台北县、新竹县、台中县及高雄市,尤以加工出口区为早期半导体于台湾设厂开发时之主要据点。
年产量逾20亿个.原理简介一般固体材料依导电情形可分为导体、半导体及绝缘体。
材料元件内自由电子浓度(n值)与其传导率成正比。
良好导体之自由电子浓度相当大(约1028个e-/m3),绝缘体n值则非常小(107个e-/m3左右),至于半导体n值则介乎此二值之间。
半导体通常采用硅当导体,乃因硅晶体内每个原子贡献四个价电子,而硅原子内部原子核带有四个正电荷。
相邻原子间的电子对,构成了原子间的束缚力,因此电子被紧紧地束缚在原子核附近,而传导率相对降低.当温度升高时,晶体的热能使某些共价键斯键,而造成传导。
这种不完全的共价键称为电洞,它亦成为电荷的载子.如图1.l(a),(b)于纯半导体中,电洞数目等于自由电子数,当将少量的三价或五价原子加入纯硅中,乃形成有外质的(extrinsic)或掺有杂质的(doped)半导体。
半导体工业用高纯度气体与化学品的运用
半导体工业用高纯度气体与化学品的运用摘要:文章结合实际就高纯度气体与化学品中的应用问题进行基本介绍。
结合半导体材料加工的基本需求,就高纯度气体和化学品在半导体工业领域的应用问题进行探究。
全面气体化学管理,TGCM。
关键词:半导体工业;高纯度气体;化学品;应用;全面气体化学管理;TGCM(Total Gas and Chemical Management)伴随动态随机存取存储器和闪存需求的增长,在去年,社会范围内的全球半导体市场销售额度大范围的提升。
在未来,伴随现代信息技术的发展,物联网将会为芯片制造商提供更多的市场发展机会,电子化学产品也会迎来新的发展。
在过去,人们强调的是芯片制造的过程问题,也就是芯片的设计和芯片的生产。
进行光刻物理半导体晶片的表面结构是由硅表面多个化学处理流程决定的,比较多的清洗工艺和蚀刻工艺是由基质表面和特殊介质所产生的化学反应形成的。
全面气体化学管理,TGCM。
1.高纯度气体与化学品在半导体工业中的基本属性气体和化学品的组成成分与超纯水相似,都是半导体制程中重要的高纯度流体材料。
气体、化学品在半导体材料成本中占据三分之一的比例。
气体和化学品除了会在制作规程上存在密切的关联,二者加工操作所使用到的技术也十分相似。
高纯度气体与化学品和其他材料相比都属于高危险物质,因此,在半导体厂务的划分上会将两个物质结合在一起使用。
全面气体化学管理,TGCM。
1.半导体工业发展对高纯度气体和化学品提出的要求1.半导体工业的发展全面气体化学管理,TGCM。
半导体制程中各个细节都可以划分为独立的单元,具体包含硅晶圆制、氧化、参杂、微影、薄膜等。
各个单元在使用的还可以细化为不同的操作,具体包含清洗、光阻涂布、曝光、离子分布数值等。
半导体CMOS组件在具体加工的时候会由多个材质、厚度不同的薄膜加工形成。
上文研究根据半导体加工改造方式的不同,可以根据功能来进行不同的设计。
在开展操作的时候会将所使用的材料从大的角度上确定为半导体工业用化学品,按照基本形态和属性的不同,可以将这些材料划分为液态、气态、固态三个形式。
半导体基础制程
#1 半导体制程简介半导体制程--------------------------------------------------------------------------------微机电制作技术,尤其是最大宗以硅半导体为基础的微细加工技术(silicon- based micromachining),原本就肇源于半导体组件的制程技术,所以必须先介绍清楚这类制程,以免沦于夏虫语冰的窘态。
一、洁净室一般的机械加工是不需要洁净室(clean room)的,因为加工分辨率在数十微米以上,远比日常环境的微尘颗粒为大。
但进入半导体组件或微细加工的世界,空间单位都是以微米计算,因此微尘颗粒沾附在制作半导体组件的晶圆上,便有可能影响到其上精密导线布局的样式,造成电性短路或断路的严重后果。
为此,所有半导体制程设备,都必须安置在隔绝粉尘进入的密闭空间中,这就是洁净室的来由。
洁净室的洁净等级,有一公认的标准,以class 10为例,意谓在单位立方英呎的洁净室空间内,平均只有粒径0.5微米以上的粉尘10粒。
所以class后头数字越小,洁净度越佳,当然其造价也越昂贵(参见图2-1)。
为营造洁净室的环境,有专业的建造厂家,及其相关的技术与使用管理办法如下:1、内部要保持大于一大气压的环境,以确保粉尘只出不进。
所以需要大型鼓风机,将经滤网的空气源源不绝地打入洁净室中。
2、为保持温度与湿度的恒定,大型空调设备须搭配于前述之鼓风加压系统中。
换言之,鼓风机加压多久,冷气空调也开多久。
3、所有气流方向均由上往下为主,尽量减少突兀之室内空间设计或机台摆放调配,使粉尘在洁净室内回旋停滞的机会与时间减至最低程度。
4、所有建材均以不易产生静电吸附的材质为主。
5、所有人事物进出,都必须经过空气吹浴(air shower) 的程序,将表面粉尘先行去除。
6、人体及衣物的毛屑是一项主要粉尘来源,为此务必严格要求进出使用人员穿戴无尘衣,除了眼睛部位外,均需与外界隔绝接触(在次微米制程技术的工厂内,工作人员几乎穿戴得像航天员一样。
半导体厂GAS系统基础知识
系统基础知识概述专业认知一、厂务系统定义乃是藉由连接以传输使机台达到预期的功能。
是将厂务提供的 ( 如水,电,气,化学品等),经由预留之连接点( ),藉由管路及电缆线连接至机台及其附属设备( )。
机台使用这些 ,达成其所被付予的制程需求并将机台使用后,所产生之可回收水或废弃物( 如废水,废气等),经由管路连接至系统预留接点,再传送到厂务回收系统或废水废气处理系统。
项目主要包括∶,,,,,,, , .二、专业知识的基本认识在半导体厂,所谓气体管路的(配管衔接)以(一般性气体如、2、2、2、、、H2等)而言,自供气源之气体存贮槽出口点经主管线()至次主管线()之点称为一次配(1 ),自出口点至机台()或设备()的入口点,谓之二次配(2 )。
以(特殊性气体如:腐蚀性、毒性、易燃性、加热气体等之气体)而言其供气源为气柜()。
自出口点至( .多功能阀箱)或(多功能阀盘)之一次测()入口点,称为一次配(1 ),由或之二次侧()出口点至机台入口点谓之二次配(2 )。
简单知识基本掌握第一章气体概述由于制程上的需要,在半导体工厂使用了许多种类的气体,一般我们皆依气体特性来区分,可分为一般气体()与特殊气体()两大类。
前者为使用量较大之气体,如N2、等,因用量较大,一般气体常以大宗气体称之。
后者为使用量较小之气体•一般指用量小,极少用量便会对人体造成生命威胁的气体,如4、3等1.1 介绍半导体厂所使用的大宗气体,一般有:、2、2、、2、2、等七种。
1.大宗气体的制造:/ ( / ):之来源取之于大气经压缩机压缩后除湿,再经过滤器或活性炭吸附去除粉尘及炭氢化合物以供给无尘室 ( )。
2 ():利用压缩机压缩冷却气体成液态气体,经过触媒转化器,将反应成2,将H2反应成H2O,再由分子筛吸附2、H2O,再经分溜分离O2 & 。
N2=-195.6℃,O2=-183℃。
2 ():将2经由纯化器()纯化处理,产生高纯度的氮气。
COGFOG制程介绍
COGFOG制程介绍COGFOG制程是一种应用于半导体制造的一种高精度加工技术。
COGFOG是Continuous Gas Flow Oxidation and Deposition的缩写,指的是连续气体流动的氧化和沉积过程。
该制程通过在气体流中进行氧化和沉积过程,实现对材料表面的加工和修饰。
下面将详细介绍COGFOG制程的原理和应用。
COGFOG制程的原理是基于利用不同的气体,在不断流动的条件下进行氧化和沉积。
在制程过程中,首先需要准备不同的气体,如氧气、氮气、水蒸气等。
然后,将这些气体通过管道输送至反应室中,在一定的温度和压力条件下进行反应。
在反应过程中,气体会与材料表面发生化学反应,从而实现氧化和沉积。
COGFOG制程可以实现对材料表面的高精度加工。
在氧化过程中,氧气的反应会导致材料表面生成一层氧化层,从而改变材料的物理和化学性质。
氧化层的厚度可以通过控制氧气流量和反应时间来调节,从而实现对材料表面的微观加工。
在沉积过程中,材料表面可以沉积上一层薄膜,通过不同的沉积气体可以实现对材料性能的改变。
COGFOG制程可以实现对材料的多层沉积,从而实现多功能的材料表面加工。
COGFOG制程具有许多应用领域。
首先,COGFOG制程广泛应用于半导体制造业。
在集成电路制造过程中,需要对材料表面进行氧化和沉积,以实现电路的制作和连接。
COGFOG制程可以实现对纳米级材料的加工,从而为半导体器件的制作提供了高精度的工具。
其次,COGFOG制程也应用于涂层和薄膜技术。
通过COGFOG制程可以制备出具有特殊功能的薄膜,如防反射膜、抗菌膜等。
此外,COGFOG制程还可以在材料表面形成微纳结构,用于光学器件的制作和功能调节。
COGFOG制程相比传统的加工技术具有许多优势。
首先,COGFOG制程是一种连续的加工过程,可以实现对大面积材料的一次性加工。
其次,COGFOG制程可以在较低的温度和压力条件下进行,从而减少能源消耗和环境污染。
半导体专用高纯氢气
半导体专用高纯氢气
半导体专用高纯氢气是一种用于半导体制造过程中的高纯度气体。
在半导体制造过程中,需要使用高纯度的气体来清除微小的杂质和污染物,以确保半导体芯片的质量和性能。
半导体专用高纯氢气具有非常高的纯度,通常要求达到99.999%以上。
这种高纯度的氢气可以有效地清除半导体晶圆表面的氧化物和其他污染物,同时不会对晶圆造成损伤。
此外,半导体专用高纯氢气还可以用于半导体设备中的气体输送和控制,以确保设备的正常运行和稳定性。
半导体专用高纯氢气的生产过程非常复杂,需要采用一系列的净化和过滤技术来确保其纯度和质量。
目前,全球只有少数几家公司能够生产出符合半导体行业要求的高纯氢气产品。
随着半导体技术的不断发展和进步,对于高纯度气体的需求也将越来越大,因此半导体专用高纯氢气的市场前景非常广阔。
乙硅烷 国标
乙硅烷国标
(原创实用版)
目录
1.乙硅烷简介
2.国标对乙硅烷的要求
3.乙硅烷的应用领域
4.我国乙硅烷产业的发展
正文
1.乙硅烷简介
乙硅烷,化学式为 SiH4,是一种无色、易燃的气体,具有刺激性气味。
它是硅的一种氢化物,广泛应用于有机硅生产、半导体制程以及其他化学合成等领域。
2.国标对乙硅烷的要求
在我国,乙硅烷的生产、储存和使用需遵循相关国家标准。
根据《化学品安全技术说明书》的规定,乙硅烷的纯度、水分、酸度等指标需符合一定标准。
同时,其包装、运输和储存也有严格的要求,以确保安全使用。
3.乙硅烷的应用领域
乙硅烷作为有机硅产业的重要原料,有着广泛的应用领域,主要包括以下几个方面:
(1)有机硅生产:乙硅烷是生产有机硅产品的关键原料,如硅油、硅橡胶、硅树脂等。
(2)半导体制程:乙硅烷在半导体制程中用于生长硅薄膜,提高芯片性能。
(3)化学合成:乙硅烷可用于合成其他硅化合物,如硅酸酯、硅烷
醇等,进一步拓展其应用范围。
4.我国乙硅烷产业的发展
近年来,我国乙硅烷产业发展迅速,产能持续扩大。
一方面,国家政策的支持为乙硅烷产业提供了良好的发展环境;另一方面,市场需求的不断增长也推动了产业的壮大。
此外,我国乙硅烷企业在生产技术、设备更新、安全管理等方面取得了显著进步,为产业可持续发展奠定了基础。
总之,乙硅烷作为有机硅产业的重要原料,在我国具有广泛的应用和发展前景。
半导体工厂排气系统介绍
半导体工厂排气系统简介一、Exhaust 功能:由于半导体厂生产流程中会用到各种各样的化学品(液态、气态),所以从机台排气端把有异味的酸、碱、有机物等有害的气(或水气混合物)通过负压抽至主系统中,然后处理至达标是exhaust 系统的主要功能,同时也需要把配合真空系统将chamber/gas box 中可能泄露的有毒有害特气抽至主系统中,再经过净化或回收处理达到排放标准后排至大气。
当涉及exhaust hook up安装施工部分时,一般指从POU 到take-off point部分,因工艺设备move in时间与主系统施工并非同时进行,故一般不涉及主系统的排气系统,设备定位后,开始hook up部分施工。
按排气性质差别,一般分为如下几类:GEX:general exhaust (主要是机台的发热等产生的一般的空气,也包含bulk gas的gas-box的排气)SCX:scrubber exhaust(主要指酸气及其水气混合气,也包含大多数的特气的gas-box的排气以及备品柜的排气)AEX:ammonia exhaust(主要指氨水的排气,也包含DEV的排气) VEX:volatile organic compound exhaust(主要指有机物异味排气)二、Exhaust system 参数:•真空度:10~700Pa(150-200pa)••使用值/流量:200-500Pa/10~100,000 LPM;••尺寸:1/4“,3/8 “,1/2 “,2 “~ 12“;••材质:PFA,PVDF,SUS304,SUS304+coating,Galvanized ,帆布软管,铝薄软管,PVC。
••控制部件:damper 风压表;风速测量口;••主要的连接形式:法兰式,丝接式(union,flare,NPT) Clamp,喉箍式(推拔),承插式•三、风管安装前注意事项:1.风管安装的空间管理。
2.测试口的位置。
半导体制程中硅烷的应用
半导体制程中硅烷的应用硅烷是半导体制程中常用的一种材料,其在半导体工艺中具有广泛的应用。
本文将从硅烷的性质、制备方法以及在半导体制程中的具体应用等方面进行介绍和分析。
我们来了解一下硅烷的性质。
硅烷是一种由硅和氢组成的化合物,化学式为SiH4。
它是一种无色、无味、易燃的气体,在常温常压下存在于稳定的单体形式。
由于硅烷分子中含有大量的极性键(Si-H 键),因此具有较高的电负性和较强的还原性。
硅烷的制备方法主要有两种,一种是通过化学气相沉积(CVD)的方法,另一种是通过热分解法来制备。
化学气相沉积是一种常用的制备硅烷的方法,该方法利用化学反应在表面生成硅烷。
热分解法是将硅烷的前体化合物加热至较高温度,使其发生热分解反应生成硅烷。
硅烷在半导体制程中具有广泛的应用。
首先,在半导体材料的制备中,硅烷可以用作衬底表面的清洗剂。
其极性键可以与表面的杂质发生反应,将其清除,使得衬底表面变得干净。
这对于提高半导体材料的质量和性能至关重要。
在半导体薄膜的制备过程中,硅烷可以用作一种前体气体。
通过化学气相沉积方法,硅烷可以在衬底表面沉积一层薄膜,形成所需的材料结构。
这种薄膜可以具有不同的功能,如绝缘层、导电层等,用于构建半导体器件的各个部分。
在半导体器件的制造过程中,硅烷也可以作为一种掺杂剂。
通过将硅烷引入到材料中,可以改变半导体的导电性能。
例如,硅烷可以用于掺杂硅晶体,使其成为N型或P型半导体,从而实现半导体器件的正负极性控制。
除了以上应用,硅烷还可以用于表面处理。
在半导体器件的制造过程中,为了提高器件的性能和稳定性,常常需要对器件的表面进行处理。
硅烷可以与表面的杂质反应,形成一层保护性的硅烷薄膜,从而改善器件的性能。
总结起来,硅烷在半导体制程中具有重要的应用价值。
它可以用作衬底表面的清洗剂、薄膜的前体气体、掺杂剂以及表面处理剂等。
这些应用使得硅烷成为了半导体制程中不可或缺的材料之一。
随着半导体技术的不断发展和进步,硅烷的应用也将会继续扩大和深化,为半导体工业的发展做出更大的贡献。
液化天然气在半导体制程前端后端的应用_概述及解释说明
液化天然气在半导体制程前端后端的应用概述及解释说明1. 引言1.1 概述本文将就液化天然气在半导体制程的前端和后端应用进行概述和解释说明。
随着科技的不断进步,半导体制程作为现代电子产业的核心环节,其生产效率、成本控制和环境保护等方面面临着不小的挑战。
因而,寻求更加可靠、高效和环保的能源供应方式是当前研究热点之一。
在这方面,液化天然气作为清洁能源之一,在半导体制程中具备广泛潜力。
1.2 文章结构本文将依次论述液化天然气在半导体制程前端和后端的应用情况,并对其优势与具体应用案例进行详细阐述。
随后,我们将解释说明液化天然气在半导体制程前后端的应用对行业发展所带来的影响,包括提高生产效率和降低成本、减少环境污染和碳排放量以及推动可持续发展和绿色能源转型等方面。
最后,我们将总结液化天然气在半导体制程中的应用,并展望未来发展趋势。
1.3 目的本文旨在全面介绍液化天然气在半导体制程中的应用情况,并深入分析其优势和具体应用案例。
通过解释说明液化天然气在半导体制程前后端的应用对行业发展所产生的影响,可以增进人们对于液化天然气在该领域的认知,探讨其未来的发展前景。
希望通过本文的研究和分析,能够为相关行业提供有益的参考和指导,推动半导体制程向更加高效、环保和可持续的方向发展。
2. 液化天然气在半导体制程前端的应用:2.1 介绍半导体制程前端:半导体制程前端指的是从硅晶圆开始到形成电路芯片之前的阶段。
该阶段包括晶圆清洗、光刻、沉积薄膜、离子注入等工艺步骤。
2.2 液化天然气在半导体制程前端的优势:液化天然气(LNG)在半导体制程前端具有以下几个优势:首先,LNG作为一种清洁能源,其燃烧过程中产生的碳排放量较低,在环境友好性方面具备明显优势。
其次,LNG具有较高的能量密度和稳定性,便于储存和运输,并且相对于其他液体和气体燃料更加安全可靠。
此外,LNG供应链已经相对成熟,并且价格相对稳定,在供应和成本方面更加可控。
另外,由于LNG可以在低温下压缩成液态,因此在存储空间上占用相对较小。
