建筑给排水-第八章—建筑内部排水管段计算

建筑给排水-第八章—建筑内部排水管段计算

▪ 在决定室内排水管的管径及坡度之前,首先必须 确定各管段中的排水设计流量。
▪ 以洗涤盆排水量0.33L/s为一个排水当量(1排水当 量=0.33L/s)。将其他卫生器具的排水量与 0.33 L/s的比作为该卫生器具的排水当量 。
▪ 选择排水当量时用下用表8.1。
(二)设计秒流量
概念 排水设计流量应是建筑内部的最大排水瞬时流 量,即设计秒流量,。
(3) 器具通气管
对卫生、安静要求高的建筑物内,生活污水管道宜 设器具通气管。
器具通气管和环形通气管与通气管连接处应高于卫 生器具上边缘0.15m,按不小于0.01的上升坡度与通 气立管连接。
伸顶通气管 与排水立管管径相同或放大一级。
专用通气管、主通气管、器具通气管管径
通气管最小管径
共用通气管管径按下式计算:
(4)最小管径
最小管径 d≥50mm 接大便器 d≥100mm 大便槽排水管 d≥150mm 公共食堂排水支管 d≥75mm, 干管 d≥100mm 多层住宅厨房间的立管d≥75mm 医院污物洗涤盆或污水盆的排水管d≥75mm
2、 横管水力计算方法
qu w v
v
1
2
R3
I
1 2
n
式中:qu——排水设计秒流量,m3/s; w——水流断面积,m2; v——流速,m/s; R——水力半径,m; I——水力坡度,即管道坡度; n——管道粗糙系数。
管径(mm)
75
100
125Leabharlann 2.54.57.0
5.0
9.0 14.0

6.0
9.0
1.70 3.80
1.38 2.40
0.92 1.76
0.70 1.36

给排水系统中的水力计算与管径选择

给排水系统中的水力计算与管径选择

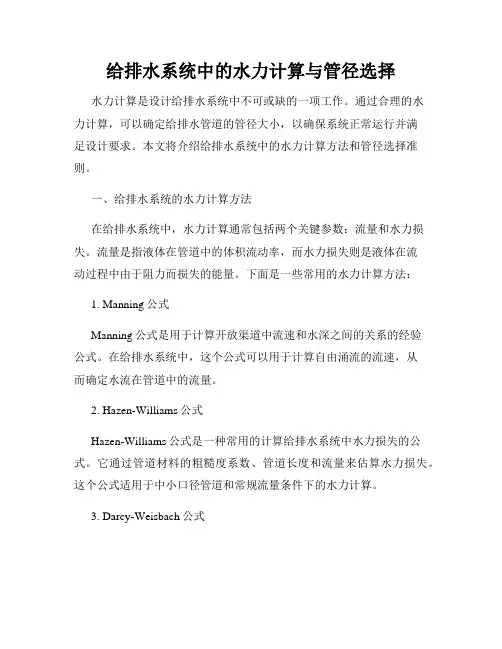

给排水系统中的水力计算与管径选择水力计算是设计给排水系统中不可或缺的一项工作。

通过合理的水力计算,可以确定给排水管道的管径大小,以确保系统正常运行并满足设计要求。

本文将介绍给排水系统中的水力计算方法和管径选择准则。

一、给排水系统的水力计算方法在给排水系统中,水力计算通常包括两个关键参数:流量和水力损失。

流量是指液体在管道中的体积流动率,而水力损失则是液体在流动过程中由于阻力而损失的能量。

下面是一些常用的水力计算方法:1. Manning公式Manning公式是用于计算开放渠道中流速和水深之间的关系的经验公式。

在给排水系统中,这个公式可以用于计算自由涌流的流速,从而确定水流在管道中的流量。

2. Hazen-Williams公式Hazen-Williams公式是一种常用的计算给排水系统中水力损失的公式。

它通过管道材料的粗糙度系数、管道长度和流量来估算水力损失。

这个公式适用于中小口径管道和常规流量条件下的水力计算。

3. Darcy-Weisbach公式Darcy-Weisbach公式是一种基于雷诺数的计算方法,更适用于大口径管道和复杂流量条件下的水力计算。

该公式考虑了液体的粘度和摩擦阻力,可以更准确地计算水力损失。

二、管径选择准则正确的管径选择对于给排水系统的正常运行至关重要。

通常情况下,管径的选择应满足以下准则:1. 最小速度准则为了避免给排水系统中的沉积物沉淀,需要保证流速不低于一定的限制值。

通常情况下,给水系统的最小速度为0.6 m/s,排水系统的最小速度为0.9 m/s。

2. 最大速度准则过高的流速会导致水流对管道产生冲击和噪声,并增加管道的磨损和压力损失。

因此,给排水系统的设计速度应控制在一定的范围内,一般为1.5-3 m/s。

3. 总阻力准则给排水系统中的管道总阻力应小于一定的限制值,以确保系统能够正常运行。

总阻力包括管道阻力和局部阻力。

管道阻力可以通过水力计算得出,而局部阻力则包括弯头、三通、阀门等附件带来的额外阻力。

住宅建筑给水管水力计算算例及讨论

住宅建筑给水管水力计算算例及讨论

住宅建筑给水管水力计算算例及讨论摘要:通过对当前新建的典型普通多层住宅生活给水系统详细的水力计算,得出在设定的流速范围内管道和水表的口径及水头损失。

从而得出为满足使用要求需要的室外干管水压,最后对涉及的有关问题进行了讨论。

Hydraulic Calculation of Water Supply Line for ResidentialBuildingHuang Yunfei et alAbstract: Minute hydraulic calculation was conducted for newly constructed multi-story residential buildings. The size and headlosses of the water supplying pipeline and meters under pre-decided flowrate were obtained and then the necessary pressure of outdoor water mains could be determined. Also some related problems were discussed.0 概述规范GBJ15-88(简称规范)第2.6.3条规定:给水管的管径应根据设计秒流量、室外管网能保证的水压和最不利处的配水点所需的水压计算确定。

本文通过设定的典型住宅生活给水管的水力计算,谋求在一定的流速范围内,可供压力与管道、水表配置的协调,达到使用要求与工程经济的最佳组合。

1 典型住宅的设定选用常州市在住宅小区规划设计中常用的5层~7层多层住宅。

为寻找规律性,计算外延至9层。

采用常州市当前新设计住宅常用的设备配置标准,如表1。

表1 住宅给水设备的配置和当量采用注:不计一户双卫。

按规范,前3项括号中的值,用于有热水供应(第3类住宅)且冷水和热水分别到达用水器具时计算冷水系统用。

给排水系统中的水力计算与水力优化

给排水系统中的水力计算与水力优化

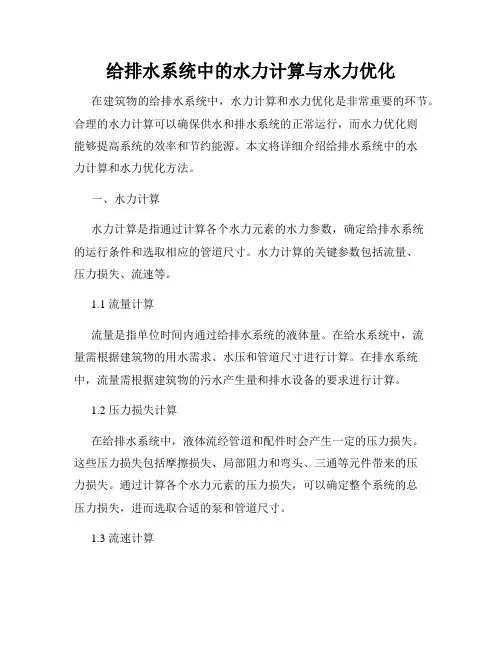

给排水系统中的水力计算与水力优化在建筑物的给排水系统中,水力计算和水力优化是非常重要的环节。

合理的水力计算可以确保供水和排水系统的正常运行,而水力优化则能够提高系统的效率和节约能源。

本文将详细介绍给排水系统中的水力计算和水力优化方法。

一、水力计算水力计算是指通过计算各个水力元素的水力参数,确定给排水系统的运行条件和选取相应的管道尺寸。

水力计算的关键参数包括流量、压力损失、流速等。

1.1 流量计算流量是指单位时间内通过给排水系统的液体量。

在给水系统中,流量需根据建筑物的用水需求、水压和管道尺寸进行计算。

在排水系统中,流量需根据建筑物的污水产生量和排水设备的要求进行计算。

1.2 压力损失计算在给排水系统中,液体流经管道和配件时会产生一定的压力损失。

这些压力损失包括摩擦损失、局部阻力和弯头、三通等元件带来的压力损失。

通过计算各个水力元素的压力损失,可以确定整个系统的总压力损失,进而选取合适的泵和管道尺寸。

1.3 流速计算流速是指液体通过管道时的速度。

流速的合理选择可以确保管道内的液体流动畅通,防止堵塞和积存。

根据给排水系统的不同要求和设计规范,选择合适的流速范围进行计算。

二、水力优化水力优化是指通过各种手段和措施,提高给排水系统的效率和节约能源。

以下将介绍几种常见的优化方法。

2.1 管道布局优化合理布局给排水管道可以减少压力损失和阻力,提高系统的整体效率。

通过选择较短的管道路径、减少弯头和节流减压装置等,可以减少能量损失和流体阻力。

2.2 泵站和水箱设计优化对于给水系统来说,合理的泵站和水箱设计可以提高供水压力、平衡系统运行,并降低泵的能耗。

通过合理设置泵站和水箱的容量、位置和高度,可以实现系统的高效运行和节能效果。

2.3 阀门控制优化通过合理设置阀门的开关和调节,可以提高供水和排水系统的水力特性。

灵活运用阀门控制技术,可以实现系统的安全稳定运行,并减少能源消耗。

2.4 水泵选型优化在给水系统中,合理的水泵选型可以提高供水压力、降低运行能耗。

建筑内部给水管道计算

建筑内部给水管道计算

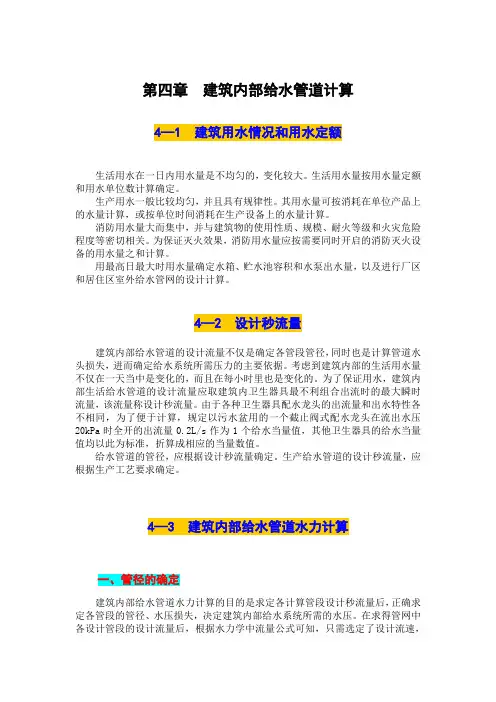

第四章建筑内部给水管道计算4—1 建筑用水情况和用水定额生活用水在一日内用水量是不均匀的,变化较大。

生活用水量按用水量定额和用水单位数计算确定。

生产用水一般比较均匀,并且具有规律性。

其用水量可按消耗在单位产品上的水量计算,或按单位时间消耗在生产设备上的水量计算。

消防用水量大而集中,并与建筑物的使用性质、规模、耐火等级和火灾危险程度等密切相关。

为保证灭火效果,消防用水量应按需要同时开启的消防灭火设备的用水量之和计算。

用最高日最大时用水量确定水箱、贮水池容积和水泵出水量,以及进行厂区和居住区室外给水管网的设计计算。

4—2 设计秒流量建筑内部给水管道的设计流量不仅是确定各管段管径,同时也是计算管道水头损失,进而确定给水系统所需压力的主要依据。

考虑到建筑内部的生活用水量不仅在一天当中是变化的,而且在每小时里也是变化的。

为了保证用水,建筑内部生活给水管道的设计流量应取建筑内卫生器具最不利组合出流时的最大瞬时流量,该流量称设计秒流量。

由于各种卫生器具配水龙头的出流量和出水特性各不相同,为了便于计算,规定以污水盆用的一个截止阀式配水龙头在流出水压20kPa时全开的出流量0.2L/s作为1个给水当量值,其他卫生器具的给水当量值均以此为标准,折算成相应的当量数值。

给水管道的管径,应根据设计秒流量确定。

生产给水管道的设计秒流量,应根据生产工艺要求确定。

4—3 建筑内部给水管道水力计算一、管径的确定建筑内部给水管道水力计算的目的是求定各计算管段设计秒流量后,正确求定各管段的管径、水压损失,决定建筑内部给水系统所需的水压。

在求得管网中各设计管段的设计流量后,根据水力学中流量公式可知,只需选定了设计流速,便可求得管径D。

1、生活或生产给水管道内的水流速度,不宜大于2.0m/s,干管流速一般采用1.2~2.0m/s。

当有防噪音要求,且管径小于或等于250㎜时,生活给水管道内的水流速度可采用0.8~1.2m/s。

连接卫生器具的支管为0.36~1.2m/s;干管、立管及横管1.0~1.8m/s。

建筑给排水管道布置及水力计算

建筑给排水管道布置及水力计算

建筑给排水管道布置及水力计算1.合理布置:根据建筑布局和使用功能,合理布置给水、排水管道。

避免管道的交叉和综合管道的打结,保持给排水主干道的直线性。

2.管道短、直、粗:尽量使给排水管道短、直、粗,减少管道阻力和摩擦损失,提高水力性能。

3.梯度适宜:根据建筑高差,合理选择给排水管道的梯度。

给水管道一般要求1/100,排水管道根据排水量大小,选择适当的梯度。

4.防止死水区:给水管道应避免死水区,尽量减少断面变化。

排水管道中避免死水区的方法一般是保持一定的管道坡度和增加跳水管。

5.非厕所、厨房等易阻塞地段:采用大口径、直线布管,缩短管道长度和减少管道拐弯,防止污物积存和堵塞。

6.音响性能良好:采用隔震、隔音措施,避免管道传递噪音,提高居住环境质量。

水力计算的主要内容:1.水头计算:根据给水管道的长度、管径和水流速度,计算管道的摩擦损失,确定管道的有效水头。

2.管道流量计算:根据建筑给水需求和管道的摩擦损失,计算出给水管道的流量。

3.阀门和附件的水力计算:根据阀门的张开度和附件的水力特性,计算阀门和附件对水流产生的阻力和压力损失。

4.排水量计算:根据建筑内部排水设备的数量、类型和使用条件,计算总排水量,并按照排水规范确定排水管道的尺寸和梯度。

5.排水管道流速计算:根据排水量和排水管道的梯度,计算排水管道的流速,判断是否达到规范要求。

6.储水容量计算:根据建筑内部储水设备的数量和容积,计算出储水容量,确保应急情况下供水的连续性。

总结:建筑给排水管道布置及水力计算是确保建筑设施正常运行和使用的重要环节。

合理布置管道、满足水力条件,能够有效提高给排水系统的性能,并保证居住环境的舒适和人们的正常生活需求。

在实际设计过程中,还应结合建筑功能和使用需求,进行综合分析和技术判断,制定适合的设计方案。

建筑内部给排水计算方法

建筑内部给排水计算方法

建筑内部给排水计算方法1. 引言建筑内部给排水系统的设计和计算是建筑工程中非常重要的一部分。

给排水系统的设计合理与否直接关系到建筑物的使用效果与安全性。

本文将介绍建筑内部给排水计算的方法,包括给水系统和排水系统的计算要点及相关的数学公式和计算过程。

2. 给水系统计算方法给水系统是建筑物内部的供水系统,主要包括供水管道和供水设备。

给水系统的计算主要涉及给水管道的水力设计和供水设备的选型。

2.1 给水管道水力设计给水管道的水力设计主要考虑供水管道的流量、压力和水力损失。

常用的计算方法有以下两种:2.1.1 管道流量计算给水管道的流量计算可以采用流量公式进行计算。

流量公式如下:Q = A * V其中,Q为流量,A为流动横截面的面积,V为流速。

根据建筑物的用水需求和设计标准,可以确定给水管道的流量。

2.1.2 管道水力损失计算给水管道的水力损失主要包括摩擦损失和局部阻力损失。

常用的计算方法有以下两种:•斯文特公式计算摩擦损失斯文特公式是一种经验公式,用于计算水流在管道中的摩擦阻力。

计算公式如下:hf = λ * L * (V^2 / (2 * g * D))其中,hf为摩擦损失的水头,λ为摩擦系数,L为管道长度,V为流速,g为重力加速度,D为管道直径。

•局部阻力损失的计算局部阻力主要来自于弯头、阀门、管道直径变化等。

计算局部阻力损失可使用经验公式或流体力学计算方法。

2.2 供水设备选型供水设备的选型主要考虑建筑物的用水需求和供水设备的特性。

通过遵循相关的供水设计标准和考虑建筑物的用水需求,可以确定合适的供水设备,如水泵、水箱等。

3. 排水系统计算方法排水系统是建筑物内部的排水系统,主要包括排水管道和排水设备。

排水系统的计算主要涉及排水管道的坡度和流量计算。

3.1 排水管道坡度计算排水管道的坡度计算主要考虑管道的自流条件和流速要求。

一般情况下,排水管道的坡度应满足以下要求:•管道自流条件要求:管道坡度应保证排水管道内的水能自由流动,不产生积水。

住宅套内给水排水管道水力计算

住宅套内给水排水管道水力计算

住宅套内给水排水管道水力计算专业--给排水常识2010-05-2618:06:18阅读21评论0字号:大中小订阅1入户管管径计算《住宅建筑规范》[1]第5.1.4条规定:“卫生间应设置便器、洗浴器、洗面器等设施或预留位置;……。

”这是现阶段住宅内卫生器具配置的最低要求,从《建筑给水排水设计规范》[2]中可知普通住宅Ⅱ、Ⅲ类符合此项要求。

以普通住宅Ⅱ类为计算算例,表1-1为普通住宅Ⅱ类最高日生活用水定额及小时变化系数,表1-2为住宅常见卫生器具的给水额定流量、当量和连接管公称管径。

表1-3为生活给水管道的水流流速要求值。

普通住宅Ⅱ类常见户型配置情况:所有户型配置均配置一间厨房,一套洗衣设施,以卫生间间数不同,分为一卫户(一间卫生间的户型)、二卫户(二间卫生间的户型)和三卫户(三间卫生间的户型)。

表1-4为常见户型卫生器具不同组合的当量数。

以PP-R管道和PAP管道作为典型管材进行水力计算。

三通分水连接方式常用的建筑给水用无规共聚聚丙烯(PP-R)管道,当冷水管工作压力≤0.6MPa时,常选用S5系列,S5系列计算内径较大;分水器分水连接方式常用的铝塑复合(PAP)管道,铝塑复合(PAP)管道采用对接焊型,计算内径较小。

表1-5为住宅常见户型入户管水力计算表。

由表1-5可知,普通住宅Ⅱ类常见户型入户管公称管径应为DN25~DN32;如入户管管径采用小一级的,首先流速不满足规范要求,其次同样长度的入户管水头损失比满足流速要求管径的水头损失大3倍左右。

表1-1最高日生活用水定额及小时变化系数[2]由表3-3对比可知:当采用建筑排水硬聚氯乙烯(UPVC)管道作为排水横支管时,除了采用单格洗涤盆(池)在标准坡度下可以采用公称外径50mm管道外;其他情况均应采用公称外径75mm管道。

当采用铸铁排水管作为排水横支管时,也应注意这一点。

表3-2UPVC排水横支管水力计算表[5]。

住宅建筑给水管水力计算算例及讨论

住宅建筑给水管水力计算算例及讨论

住宅建筑给水管水力计算算例及讨论住宅建筑的设计总用水量为10m³/h,给水管道的起始水压为0.4MPa,终点水压为0.3MPa。

首先我们需要确定给水管道的管径,然后计算管道的水力参数,最后根据水力参数来选择合适的给水管道材料和规格。

1.确定给水管道的管径根据设计总用水量,我们可使用以下公式计算给水管道的流量Q:Q=V/t其中,V为设计总用水量,单位为m³/h;t为给水管道使用的小时数。

假设给水管道使用24小时,代入之前的数值,可得:Q=10/24=0.4167m³/h下一步是根据给水管道的流量来确定其管径。

我们将使用流量速度法进行计算。

首先,我们假设给水管道的流速为2m/s。

根据流量速度法公式:Q=A×v其中,Q为流量,单位为m³/h;A为管道横截面积,单位为m²;v为流速,单位为m/s。

代入之前的计算结果,可得:0.4167=A×2解得给水管道的横截面积为0.4167/2=0.2084m²由于给水管道一般选用圆形管道,其横截面积A可通过以下公式进行计算:A=π×(d/2)²其中,π取3.14,d为管道的直径,单位为m。

代入横截面积的计算结果,可得:0.2084=3.14×(d/2)²解得给水管道的直径d为0.515 m,即51.5 cm。

2.计算管道的水力参数根据给水管道的直径,我们可计算出其横截面积和周长:A=π×(d/2)²=3.14×(0.515/2)²=0.2084m²C=π×d=3.14×0.515=1.62m接下来,我们将计算流量速度和雷诺数来确定水力参数。

流量速度v的计算公式为:v=Q/A代入之前的计算结果,可得:v=0.4167/0.2084≈2m/s雷诺数Re的计算公式为:Re=v×d/ν其中,ν为水的运动黏度,单位为m²/s,一般取10⁻⁶m²/s。

建筑类给排水系统管网水力计算与分析

建筑类给排水系统管网水力计算与分析

建筑类给排水系统管网水力计算与分析随着城市化进程的加快,建筑类给排水系统的设计和优化变得越来越重要。

在建筑物中,给水系统和排水系统是不可或缺的组成部分,它们的设计合理与否直接影响着建筑物的使用效果和居住舒适度。

在给排水系统中,管网的水力计算与分析是一个关键的环节,它可以帮助工程师确定管道的尺寸和布局,以确保系统的正常运行。

一、给排水系统的基本原理给排水系统是指建筑物内部的供水和排水系统。

供水系统主要负责将自来水引入建筑物,供应给用户使用;排水系统则负责将废水和污水从建筑物中排出,并将其送往污水处理厂进行处理。

在给排水系统中,管网是一个重要的组成部分。

它由一系列的管道和配件组成,负责将水从供水源输送到用户处,以及将废水和污水从用户处排出。

因此,管网的设计和布局对于系统的正常运行至关重要。

二、管网水力计算的基本原理管网水力计算是指根据一定的原理和方法,计算管道内的流量、压力和速度等水力参数的过程。

在建筑类给排水系统中,管网水力计算主要包括供水系统和排水系统两个方面。

1. 供水系统的水力计算供水系统的水力计算主要涉及到供水管道的流量和压力计算。

首先,需要确定用户的用水需求,包括用水量和用水峰值。

然后,根据供水管道的长度、材料和直径等参数,结合供水压力的要求,使用水力计算公式计算出供水管道的流量和压力。

2. 排水系统的水力计算排水系统的水力计算主要涉及到排水管道的流量和坡度计算。

首先,需要确定排水管道的设计流量,即单位时间内排水的量。

然后,根据排水管道的长度、材料和直径等参数,结合排水坡度的要求,使用水力计算公式计算出排水管道的流量和坡度。

三、管网水力计算的方法和工具管网水力计算可以使用不同的方法和工具进行。

常用的方法有经验公式法、理论计算法和数值模拟法等。

而工具方面,可以使用计算机软件进行水力计算和分析。

1. 经验公式法经验公式法是一种基于经验和实践的计算方法。

它通过观察和总结实际工程中的数据和现象,建立经验公式,以便快速计算水力参数。

居住小区给水系统的水力计算分析

居住小区给水系统的水力计算分析

居住小区给水系统的水力计算分析居住小区的给水系统主要包括水源、水泵、水箱、输水管道和供水设备等组成部分。

水力计算分析是为了保证供水系统能够满足小区居民正常的生活用水需求,并考虑到峰值用水量、系统阻力损失、水压稳定性和供水设备的选择等因素,设计合理的给水系统。

首先,水力计算分析需要确定小区的用水量。

根据小区的规模和使用功能,可以统计出小区的住户数量、生活设施数量和日常用水的各项数据。

通过调研和统计分析,可以合理估计日常用水量和峰值用水量,为后续的水力计算提供依据。

其次,对于水源和水箱的选择,需要考虑水源的可靠性、水质的安全性和水箱的容量等因素。

水源可以选择自来水、地下水或水井等,需要根据当地的水资源情况进行选择。

水箱的容量应根据日常用水量和峰值用水量来确定,保证小区在高峰用水期间水压稳定,且有一定的备用容量以应对意外情况。

再次,根据水力基本原理,对给水管道的水压和阻力进行计算。

水力计算要考虑输水管道的长度、直径、材质、地势高差和水流速度等因素。

通过计算阻力损失和水流速度,可以确定合适的管道直径,保证水流的充足和水压的稳定。

此外,要根据小区的地势,确定水泵的位置和设计扬程,以保证水泵的正常运行和供水压力。

最后,根据水力计算和分析结果,进行系统设计和设备选型。

根据计算得出的水管直径、水泵扬程和水箱容量等参数,选用合适的管道材质和规格,选择适当的水泵类型和规格,选择符合要求的水箱容量和设置位置。

同时,要考虑给水系统的自动控制和监测设备,确保系统的运行稳定和供水安全。

总之,居住小区给水系统的水力计算分析是一个系统工程,需要综合考虑水源、水泵、水箱、输水管道和供水设备等多个因素,通过合理的计算和分析,确保给水系统的设计合理、运行稳定、供水充足、水质安全,满足小区居民的正常用水需求。

建筑给排水管道布置及水力计算

建筑给排水管道布置及水力计算
3.5.5给水管道与其他管道同沟时 给水管应在排水管上面,热水管下面。 各管道之间净距不宜小于0.3m。 冷水管在热水管下方、右侧。 给水管不得与易燃、可燃、有害液、气体管道同沟。
3.5.9管道不得穿越设备基础,应避开可能重物压坏处。 3.5.10给水管道不得穿过大小便槽,立管离大小便槽端部 不得小于0.5m。 3.5.12、13塑料给水管宜暗设,明装离灶台边缘不得小于 0.4m,离燃气热水器边缘不宜小于0.2m,不得与水加热 器和热水炉直接连接,应有不小于0.4m的金属管段过渡。
消防用水不被它用的措施
泵房
(1)泵房建筑应为一、二级耐火等级; (2)泵房净高:采用固定吊钩或移动支架时,不小于 3.0m;
采用固定吊车时,应保证吊起物底部与吊运的越 过物体顶部之间有0.5m以上的净距; (3)泵房采暖温度一般为16℃,无人值班时采用5℃, 每小时换气次3~4次; (4)地面应有排水措施,地面坡向排水沟,排水沟坡 向集水坑; (5)泵房大门应比最大的水泵机件宽0.5m; (6)泵房不得设在有防震和安静要求的房间上下和相 邻;水泵基础应设隔振装置,吸水管和出水管上应设隔 振减噪音装置,管道支架、管道穿墙及穿楼板处应采取 防固体传声措施,必要时可在泵房建筑上采取隔声吸音 措施。
(3)管网水力计算的步骤
(1)定最不利点 (2)由最不利点起,划分计算管段,以流量变化点为 节点标号 (3)选择设计秒流量公式,计算设计流量 (3)查水力计算表,求管径和水力坡降 (4)计算沿程水头损失及局部水头损失 (5) 计算最不利点至城市配水管的标高差,即H1 (6)计算室内给水管所需压力H (7)比较H0和 H,调整管径或设加压设备
1.2 系统供水压力及供水方式
1.2.1 给水系统的供水压力 H 给水额定流量: 卫生器具配水出口在单位时间 内流出的规定的水量。 流出水头(最低工作压力): 为保证给水配件 的给水额定流量值,在其阀前所需的静水压。 给水当量:0.2L/s(一个洗涤盆的额定流量)

住宅套内给水排水管道水力计算

住宅套内给水排水管道水力计算

住宅套内给水排水管道水力计算住宅套内给水排水管道水力计算是为了确保住宅内的供水和排水系统能够正常运行和满足日常生活的需求。

在进行水力计算之前,需要确定以下几个参数:供水流量、管道直径、管道材质、管道长度以及管道的高差。

下面将详细介绍住宅套内给水排水管道水力计算的步骤。

第一步:确定供水流量供水流量可以根据住宅内每个用水设备的流量和同时使用的设备数量来计算。

常用的用水设备包括洗手盆、厨房水槽、淋浴等。

根据每个设备的流量和同时使用的设备数量,可以得到总的供水流量。

第二步:确定管道直径管道直径的选择需要考虑供水流量、管道材质和最小流速等因素。

管道直径通常使用公称直径(DN)来表示,常用的管道材质有PVC管材、PE管材和铜管材等。

根据供水流量和管道材质,可以选择合适的管道直径。

第三步:确定管道长度管道长度是指水源与用水设备之间的管道长度,包括直线长度和弯头长度。

在确定管道长度时,需要考虑水源到最远用水设备的距离以及管道的走向。

通常情况下,管道长度越长,管道的阻力越大,供水流量也会相应减小。

第四步:确定管道高差管道高差是指管道起点和终点之间的高度差。

管道高差的大小对供水和排水的影响很大。

在供水系统中,管道高差越大,供水压力越高;在排水系统中,管道高差越大,排水速度越快。

第五步:进行水力计算在进行水力计算时,需要考虑供水和排水的流动速度、流量、管道阻力和管道压力等因素。

常用的水力计算方法有哈瓦德公式和多项式公式。

通过水力计算,可以确定管道的流量、流速和水压等参数,以确保管道系统满足设计要求。

第六步:校核管道尺寸在完成水力计算后,需要对管道尺寸进行校核,检查所选的管道直径是否满足管道流量和压力的要求。

如果校核结果不满足设计要求,需要重新选择合适的管道直径。

综上所述,住宅套内给水排水管道的水力计算是确保供水和排水系统正常运行的重要环节。

通过确定供水流量、管道直径、管道长度和管道高差等参数,并进行水力计算和校核,可以确保管道系统能够满足住宅日常生活的需求。

居住小区给水系统的水力计算

居住小区给水系统的水力计算

居住小区给水系统的水力计算
在进行水力计算之前,首先需要确定住宅区的用水需求。

用水需求包
括居民每天的用水量、用水时间、峰值用水量等。

同时还要考虑到消防水
源的需求。

根据这些数据,可以初步估计出住宅区整体的用水量。

接下来,需要根据住宅区的用水需求和布局,确定给水系统的布置。

一般来说,给水系统包括水泵站、供水管网和水箱等主要组成部分。

在水泵站方面,需要确定水泵的功率和流量能力。

根据住宅区的用水
需求,可以计算出水泵的流量要求。

然后根据水泵的流量特性曲线选择合
适的水泵型号,并计算出所需的功率。

同时考虑到电压、频率和电源容量
等因素,选择合适的电机。

在供水管网方面,需要确定管道的材料、直径和长度等参数。

根据水
泵的流量和所需水压,可以根据管道的流量计算公式,推算出合适的管道
直径。

同时还要考虑到水管的材料和长度,以及管道的连接方式和走向等,确保水流畅通。

在水箱方面,需要计算出水箱的容积和高度。

水箱的容积要根据住宅
区的用水量和用水时间来确定;水箱的高度要根据住宅区的高差来计算,
以保持上下楼层的水压平衡。

综上所述,居住小区给水系统的水力计算是一个复杂的过程,需要综
合考虑多个因素,包括用水需求、水泵站、供水管网和水箱等。

只有通过
合理的水力计算,才能确保住宅区的供水系统正常运行,居民能够获得稳
定的水源,提高居民的生活品质。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

住宅套内给水排水管道水力计算
专业--给排水常识2010-05-26 18:06:18 阅读21 评论0 字号:大中小订阅
1 入户管管径计算
《住宅建筑规范》[1]第5.1.4条规定:“卫生间应设置便器、洗浴器、洗面器等设施或预留位置;……。

”这是现阶段住宅内卫生器具配置的最低要求,从《建筑给水排水设计规范》[2]中可知普通住宅Ⅱ、Ⅲ类符
合此项要求。

以普通住宅Ⅱ类为计算算例,表1-1为普通住宅Ⅱ类最高日生活用水定额及小时变化系数,表1-2为住宅常见卫生器具的给水额定流量、当量和连接管公称管径。

表1-3为生活给水管道的水流流速要求值。

普通住宅Ⅱ类常见户型配置情况:所有户型配置均配置一间厨房,一套洗衣设施,以卫生间间数不同,分为一卫户(一间卫生间的户型)、二卫户(二间卫生间的户型)和三卫户(三间卫生间的户型)。

表1-4
为常见户型卫生器具不同组合的当量数。

以PP-R管道和PAP管道作为典型管材进行水力计算。

三通分水连接方式常用的建筑给水用无规共聚聚丙烯(PP-R)管道,当冷水管工作压力≤0.6MPa时,常选用S5系列,S5系列计算内径较大;分水器分水连接方式常用的铝塑复合(PAP)管道,铝塑复合(PAP)管道采用对接焊型,计算内径较小。

表1-5为住宅常见户型入户管水力计算表。

由表1-5可知,普通住宅Ⅱ类常见户型入户管公称管径应为DN25~DN32;如入户管管径采用小一级的,首先流速不满足规范要求,其次同样长度的入户管水头损失比满足流
速要求管径的水头损失大3倍左右。

表1-1 最高日生活用水定额及小时变化系数[2]
注:(1)流出水头[7] 是指给水时,为克服配水件内摩阻、冲击及流速变化等阻力而能放出的额定流量的
水头所需的静水压。

(2)最低工作压力[2] 是指在此压力下卫生器具基本上可以满足使用要求,它与额定流量无对应关系。

住宅入户管上水表的水头损失取0.010[2]~0.015MPa[4]。

笔者以水表本层出户集中布置方式(水表距楼面1.0m),常见户型厨房、卫生间和阳台用水点为算例,根据管件采用三通分水或分水器分水的连接情况,经过管道、配件沿程和局部水头损失计算后,加上卫生器具的最低工作压力和水表的水头损失不同组合,表前最低工作压力在0.10~0.15MPa。

对分水器集中配水连接方式水头损失较小,对应的表前最低工
作压力可采用较小的数值。

现代住宅给水支管设计常常只到水表后(或在室内预留一处接口),表前最低压力值的大小关系到住户将来装修后的正常用水,对于这一点应加以重视。

同时必须指出,目前大部分水箱供水方式,水箱设置高度难以满足顶上1~3层表前最低工作压力(卫生器具的最低工作压力)的要求,这一点在设计时应特别注意。

3 排水横支管管径计算
排水横支管设计排水流量(通水能力)是按照重力流(不满流)进行计算,同管径的排水横支管设计排水流量远小于排水立管的设计排水流量。

表3-1 为住宅常见卫生器具排水的流量、当量和排水(连接)管的
管径。

以常用的建筑排水硬聚氯乙烯(UPVC)管道(公称外径50~110mm)作为计算算例。

表3-2为水力
计算参数、计算过程和计算结果。

表3-1卫生器具排水的流量、当量和排水管的管径[2]。
