建筑CAD期末考试试卷班级学号姓名一、填空题〔每空2分，共20分〕1 、用天正建筑软件绘图时，我们可以通过ctrl+ 快捷键调出你需要的工具栏。
2、AutoCAD文件扩展名为.dwg3、A4图纸的大小是:___420,297__A1图纸的大小是:_841,594___。
4、柱子的种类主要有标准柱、角柱、构造柱、异形柱。
5、墙基线是墙体的定位线，通常位于墙体内部并与基线重合，但必要时也可以在墙体外部，墙体的两条边线就是依据基线按左右宽度确定的。
6、CAD中创立文字时圆的直径用%%C 快捷键表示。
7、翻开正交按钮时，只会画出两种线，即水平线、竖直线。
二、单项选择题〔每题2分，共30分〕1、移动圆对象，使其圆心移动到直线中点，需要应用：〔〕A、正交B、捕捉C、栅格D、对象捕捉2、不能应用修剪命令“trim〞进展修剪的对象是：〔〕A、圆弧B、圆C、直线D、文字3、设置点样式在下面哪个菜单下：〔〕A、文件B、格式C、编辑D、标注4当丧失了下拉菜单，可以用下面哪一个命令重新加载标准菜单： CA、NEWB、OPENC、MENU √D、LOAD 5在十字光标处被调用的菜单，称为： CA、鼠标菜单B、十字穿插线菜单C、快捷菜单√D、此处不出现菜单6可以利用以下那种方法来调用命令： DA、选择下拉菜单中的菜单项B、单击工具栏上的按钮C、在命令状态行输入命令D、三者均可√7取消命令执行的键是： BA、按ESC键√B、按鼠标右键C、按ENTER键D、按FI键8 当前图层〔〕被关闭，〔〕被冻结： DA、不能，可以B、不能，不能C、可以，可以D、可以，不能√9下面哪个层的名称不能被修改或删除： BA、标准层B、０层√C、未命名的层D、缺省的层10 应用相切、相切、相切方式画圆时： CA、相切的对象必须是直线B、从下拉菜单激活画圆命令。
C、不需要指定圆的半径和圆心。
√D、不需要指定圆心但要输人圆的半径。
11〔〕对象执行[倒角]命令无效。
建筑CAD专项期末考试A

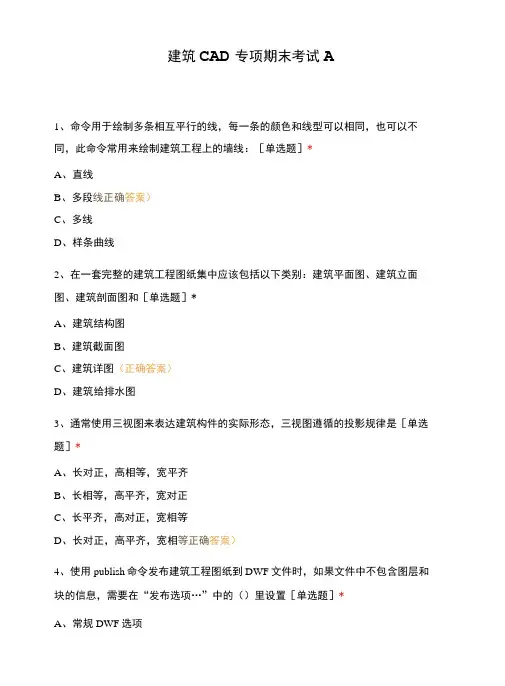

建筑CAD专项期末考试A1、命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：［单选题］*A、直线B、多段线正确答案）C、多线D、样条曲线2、在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和［单选题］*A、建筑结构图B、建筑截面图C、建筑详图（正确答案）D、建筑给排水图3、通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是［单选题］*A、长对正，高相等，宽平齐B、长相等，高平齐，宽对正C、长平齐，高对正，宽相等D、长对正，高平齐，宽相等正确答案）4、使用publish命令发布建筑工程图纸到DWF文件时，如果文件中不包含图层和块的信息，需要在“发布选项…”中的（）里设置［单选题］*A、常规DWF选项B、DWF信息选项C、DWF数据选项正确答案）D、DWF文件选项5、建筑平面图中作为轴线的构造线（线型为“ISO dash do巧，无论怎样缩放，都体现不出该对象为点划线，可能造成这种现象的原因是［单选题］*A、构造线不能够设置线型，改为直线即可B、对象的线型只有在图层中设置才有效C、全局线型比例因子太大或太小（正确答案）D、着色模式改为“二维线框”6、在建筑平面图中标注数值0120、±120时需要输入的字符代码是［单选题］*A、%%ul20, %%cl20B、%%ol20, %%ul20C、%%cl20, %%pl20（正确答案）D、%%dl20, %%ul207、对建筑图进行标注，当标注线与图线重合时，可以省略的标注内容是［单选题］*A、尺寸线B、尺寸界线（正确答案）C、箭头标记D、尺寸数字8、下列关于标高标注说法错误的是［单选题］*A、标高是标注建筑物高度的一种尺寸标注形式B、标图包括相对标图和绝对标图两种C、建筑物底层地坪高度是相对标高的零点D、标高数字一般保留四位小数正确答案）9、建筑总平面图中标注的尺寸以（）为单位，一般标注到小数点后（）位；其它建筑图样（平、立、剖面）中所标注的尺寸则以（）为单位；标高都以（）为单位。
建筑CAD试题及答案
建筑CAD试题及答案1. (单选题) 在CAD中当一对象从图形中被删除时,使用下述哪一个命令恢复该对象( )。
(本题3.0分)A、ctrl+zB、cancelC、restoD、replace标准答案：A2. (单选题) 在CAD中创建一个圆与已知圆同心,可以使用哪个修改命令( )。
(本题3.0分)A、阵列B、复制C、偏移D、镜相标准答案：C3. (单选题) AutoCAD的英文全称是( )。
(本题3.0分)A、AutomAtic Computer Aided DesignB、Autodesk Computer Aided DesignC、CAD2000D、CAD2002标准答案：B4. (单选题) 在CAD中SAVE命令可以( )。
(本题3.0分)A、保存图形B、会退出AutocadC、定期地将信息保存在磁盘上D、以上都是标准答案：A5. (单选题) 在CAD中如果可见的栅格间距设置得太小, AutoCAD将出现如下提示( )。
(本题3.0分)A、不接受命令B、“栅格太密无法显示”信息C、产生错误显示D、自动调整栅格尺寸使其显示出来标准答案：B6. (单选题) 在CAD中如果执行了缩放命令的“全部”选项后,图形在屏幕上变成很小的一个部分,则可能出现的问题是( )。
(本题3.0分)A、溢出计算机内存B、将图形对象放置在错误的位置上C、栅格和捕捉设置错误D、图形界限比当前图形对象范围大标准答案：D解析：7. (单选题) 在CAD中图层上对象不可以被编辑或删除,但在屏幕上还是可见的,而且可以被捕捉到则该图层被( )。
(本题3.0分)A、冻结B、锁定C、打开D、未设置标准答案：B8. (单选题) 在CAD中为了保证整个图形边界在屏幕上可见,应使用哪一个缩放选项( )。
(本题3.0分)A、全部B、上一个C、范围D、图形界限标准答案：A9. (单选题) 在CAD中在圆上捕捉圆心时,靶框应该是压在( )。
(本题3.0分)A、圆外B、圆内C、圆心D、圆周上标准答案：D10. (单选题) 在CAD中下列不可以用分解命令分解的图形( )。
建筑cad期末试题及答案理论

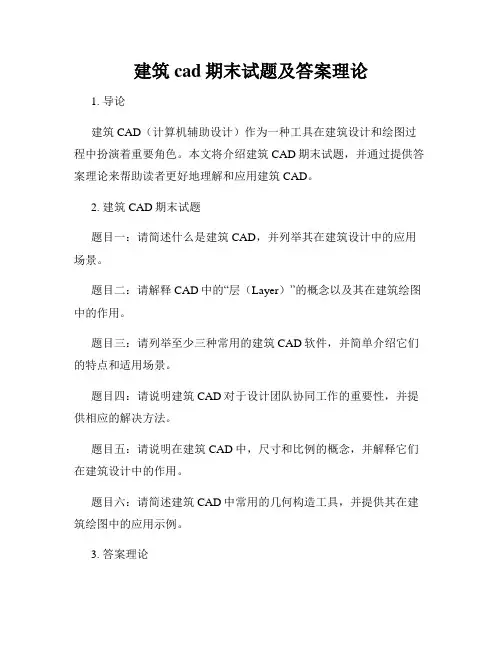

建筑cad期末试题及答案理论1. 导论建筑CAD（计算机辅助设计）作为一种工具在建筑设计和绘图过程中扮演着重要角色。
