二氧化碳（CO2）：
它的吸收作用主要在红外区内。在1.35-2.85μm有3 个宽弱吸收带。另外在2.7μm、4.3μm与14.5μm为 强吸收带。由于太阳辐射在红外区能量很少，这一 吸收带可忽略不计。
尘埃：
它对太阳辐射也有一定的吸收作用，但吸收量很少。 当有沙暴、烟雾和火山爆发等现象发生时，大气中 尘埃急剧增加，这时它的吸收作用才比较显著。
厦门理工学院空间信息科学与工程系
第二章 电磁辐射与地物光谱特征 《遥感导论》课件
三、大气窗口
大气层的反射、吸收和散射作用，削弱了太阳辐 射的能量。把太阳辐射通过大气层时，反射、吸 收和散射比较低，即透射率高的波段范围，称为 大气窗口。 主要的大气窗口：
厦门理工学院空间信息科学与工程系
第二章 电磁辐射与地物光谱特征 《遥感导论》课件
第二章 电磁辐射与地物光谱特征 《遥感导论》课件
瑞利散射
当大气微粒的直径（d）比辐射波长（λ）小得多 时，即：当d＜λ/10时，ϕ＝4，发生的散射称瑞利 散射。
γ∞1/λ4
可见光对瑞利散射的影响较大。 常见雨过天睛后，晴朗天空呈碧蓝色，大气中的粗 粒物质被雨水带走，大气中的气体分子粒径较小， 把波长较短的蓝光散射到天空中的缘故。
厦门理工学院空间信息科学与工程系
第二章 电磁辐射与地物光谱特征 《遥感导论》课件
非选择性散射
当微粒的直径比波长大得多时，即d＞λ，ϕ＝0，
γ＝1，所发生的散射称为非选择性散射。
这种散射与波长无关，即任何波长散射强度相同。 如大气中的水滴、雾、烟、尘埃等气溶胶对太阳 辐射，常常会出现这种散射。 云或雾之所以看起来是白色，是因为它对各种波 长的电磁波的散射是一样的。
遥感导论-习题及参考答案第二章 电磁辐射与地物光谱特征答案
第二章电磁辐射与地物光谱特征·名词解释辐射亮度：由辐射表面一点处的单位面积在给定方向上的辐射强度称为辐射亮度。
普朗克热辐射定律：在一定温度下，单位面积的黑体在单位时间、单位立体角内和单位波长间隔内辐射出的能量为B(λ，T)=2hc2 /λ5 ·1/exp(hc/λRT)-1灰度波谱：用该类型在该波段上的灰度值反应的波谱曲线黑体辐射：任何物体都具有不断辐射、吸收、发射电磁波的本领，为了研究不依赖于物质具体物性的热辐射规律，物理学家们定义了一种理想物体——黑体(black body)，以此作为热辐射研究的标准物体。
电磁波谱：将电磁波按大小排列制成图表。
太阳辐射：太阳射出的辐射射线瑞利散射：大气中粒子的直径比波长小得多时发生的散射米氏散射：当大气中粒子的直径与辐射的波长相当时发生的散射地球辐射：地面吸收太阳辐射能后，向外辐射的射线。
地物波谱特性：各种地物因种类和环境条件不同,都有不同的电磁波辐射或反射特性反射率：地物反射能量与入射总能量之比。
比辐射率：某一物体在一特定波长和温度下的发射辐射强度与理想黑体在相同波长和温度下所发射的辐射强度之比。
后向散射·问答题地球辐射的分段特性是什么？当太阳辐射到达地表后，就短波而言，地表反射的太阳辐射成为地表的主要辐射来源，而来自地球本身的辐射，几乎可以忽略不计。
地球自身的辐射主要集中在长波，即6um以上的热红外区段，该区段太阳辐射的影响几乎可以忽略不计，因此只考虑地表物体自身的热辐射。
两峰交叉之处是两种辐射共同其作用的部分，在2.5~6um，即中红外波段，地球对太阳辐照的反射和地表物体自身的热辐射均不能忽略。
什么是大气窗口?试写出对地遥感的主要大气窗口答：大气窗口的定义：通常把电磁波通过大气层时较少被反射、吸收或散射的，透过率较高的波段成为大气窗口。
包括：部分紫外波段，0.30mμ~0.40mμ，70%透过。
全部可见光波段，0.40mμ~0.76mμ，95%透过。
遥感概论复习
问题第一章--绪论1、遥感的基本概念2、遥感探测系统组成3、遥感与常规观测手段的区别重点：遥感的概念及应用领域1．遥感的广义理解和狭义理解？P12．遥感探测系统包括哪几个部分？P13．遥感的特点？P54．遥感的信息源？遥感探测的依据？P35．遥感的类型？P3第二章--电磁辐射与地物光谱特征1、电磁波谱与电磁辐射的概念及特点2、太阳辐射及大气对辐射的影响3、地球的辐射与地物波谱重点：地物波谱特征难点：电磁辐射原理1．大气层次与成分？P262．散射现象的实质？P293．大气散射的三种情况？P294．根据不同散射类型的特点分析可见光遥感与微波遥感的区别，说明为什么微波具有穿云透雾能力而可见光不能？P295．物体的反射状况？（镜面反射、漫反射、实际物体反射）P376．大气窗口对于遥感探测的重要意义？P317．综合论述太阳辐射传播到地球表面又返回到遥感传感器这一整个过程中所发生的物理现象？8．从地球辐射的分段特性说明为什么对于卫星影象解译必须了解地物反射波谱特性？P35 9．黑体辐射定律？P19第三章--电磁辐射与地物光谱特征1、了解主要的遥感平台及各平台的工作特点。
2、摄影成像的基本原理及图像特征。
3、扫描成像的基本原理及扫描图像的特征。
4、微波成像与摄影、扫描成像的区别。
5、评价遥感图像质量的方法。
重点：摄影成像的基本原理及图像特征、评价遥感图像质量的方法难点：中心投影的原理1．主要遥感平台是什么，各有何特点？P462．摄影成像的基本原理是什么？其图象有什么特征？P53、P573．扫描成像的基本原理是什么？P674．扫描成像和摄影图象有何区别？5．微波成像与摄影、扫描成像有何本质的区别？6．如何评价遥感图象的质量？P80-P837．气象卫星特点？P488．海洋遥感的特点？P529．中心投影与垂直投影的区别？P5810．中心投影的透视规律？P5911．光/机扫描成像的概念？P6712．瞬时视场角（像元）的概念？P6813．总视场角的概念？P6814．固体自扫描成像的概念？P6915．高光谱成像光谱扫描的概念？P7016．微波遥感的特点？P7217．微波遥感方式和传感器？P74-P8018．遥感解译人员需要通过遥感图像获取的信息？P8019．遥感图像的特征？P80-P83第四章--遥感图象处理1、光学原理与光学处理2、数字图像的校正3、数字图像增强4、多源信息复合重点：数字图象的增强难点：数字图象的校正及数字图象增强的原理与计算方法1．影响亮度值的两个物理量？P982．引起辐射畸变的两个原因？P983．辐射校正的方法（直方图最小值去除法、回归分析法）？P1004．遥感影像变形的原因？P1035．几何畸变校正的方法（最近邻法、双线性内插法、三次卷积内插法）？P1076．空间滤波的概念以及手段？P1167．彩色变换？P1208．图像运算（差值运算、比值运算）？P1229．多光谱变换（主成分变换、缨帽变换）？P12310．遥感信息的复合（不同传感器的遥感数据复合、不同时相的遥感数据复合）？P128 11．遥感与非遥感信息的复合？P13012．简述多波段彩色变换的不同方法？P120第五章--遥感图像目视解译与制图1、遥感图像目视解译原理2、遥感图像目视解译基础3、遥感制图1．遥感图像目标地物识别特征？P1352．图像知觉形成的客观条件？P1423．摄影像片的特点？P1454．摄影像片的解译标志？P1455．遥感摄影像片的判读方法？P1496．遥感扫描影像的判读？P1537．遥感扫描影像特征？P1618．遥感影像主要解译方法？P1619．微波影像的特点？P16310．微波影像解译标志及地物影像特征？P16611．微波影像的判读方法？P17112．目视解译方法？P17113．目视解译步骤？P17414．遥感影像地图的主要特征？P17615．对比分析MSS影像与TM影像的不同特点？P154第六章--遥感数字图像计算机解译1、遥感数字图像的性质与特点2、遥感数字图像的计算机分类3、遥感图像多种特征的抽取重点与难点：遥感数字图像的计算机分类方法1．遥感数字图像计算机解译的概念及其难度？P1872．按波段数量，遥感数字图像的类型？P1903．多波段数字图像的存储与分发通常采用的数据格式？P1904．航空像片的数字化过程？P1925．遥感数字图像计算机分类原理？P1936．遥感数字图像计算机分类方法（监督分类方法、非监督分类方法）？P195、P196 7．遥感数字图像计算机分类基本过程？P1958．植被、水体及土壤反射波谱特征？P399．计算机分类存在的问题？P20110．地物边界跟踪的方法？P20311．遥感图像解译专家系统的组成？P214-P21712．计算机解译的主要技术发展趋势？P219第七章--遥感应用1、地质遥感的主要原理与应用2、水体遥感的主要原理与应用3、植被遥感的主要原理与应用4、土壤遥感的主要原理与应用5、高光谱遥感的应用1．地质遥感的任务？基础？P2252．从遥感影像上识别地质构造的内容？P2313．岩石的反射光谱特征是什么？如何对沉积岩、岩浆岩、变质岩的影像进行识别？P225-P230 4．如何进行地质构造识别？P2315．水体的光谱特征是什么？水体识别可包括哪些内容？P237-P2396．植物的光谱特征是什么？如何区分植物类型，监测植物长势？P240-P2447．作物估产的原理和方法是什么？P2458．土壤的光谱特征是什么？如何进行土类的识别？P249-P2529．什么是高光谱遥感？它与传统遥感手段有何区别？P25310．高光谱提取地质矿物成分的主要技术方法是什么？P25411．高光谱在植被研究中有哪些应用？主要技术方法是什么？P256第八章--3S综合应用1．GIS的基本概念及其基本功能？P2612．GPS的基本原理、作用及其组成？P2643．RS的作用？P267概念第一章--绪论1．传感器（遥感器）：接收、记录目标物电磁波特征的仪器2．遥感平台：装载传感器的平台，包括地面平台、空中平台、空间平台3．地面遥感：传感器设置在地面平台上，如车载、船载、手提、固定或活动高架平台等4．航空遥感：传感器设置于航空器上，主要是飞机、气球等5．航天遥感：传感器设置于环地球的航天器上，如人造地球卫星、航天飞机、空间站、火箭等6．航宇遥感：传感器设置于星际飞船上，指对地月系统外的目标的探测7．主动遥感：由探测器主动发射一定电磁波能量并接收目标的后向散射信号8．被动遥感：传感器不向目标发射电磁波，仅被动接收目标物的自身发射和对自然辐射源的反射能量9．成像遥感：传感器接收的目标电磁辐射信号可转换成（数字或模拟）图象10．非成像遥感：传感器接收的目标电磁辐射信号不能形成图象第二章--电磁辐射与地物光谱特征1．电磁波谱：按电磁波在真空中传播的波长或频率，递增或递减排列2．朗伯源：辐射亮度与观察角无关的辐射源3．绝对黑体：一个对于任何波长的电磁辐射都全部吸收的物体4．太阳常数：不受大气影响，在距太阳一个天文单位内，垂直于太阳光辐射方向上，单位面积单位时间黑体所接收的太阳辐射能量5．太阳光谱：通常指光球产生的光谱，是连续光谱，且辐射特性与绝对黑体辐射特性基本一致6．散射：辐射在传播过程中遇到小微粒而使传播方向改变，并向各个方向散开7．大气窗口：电磁波通过大气层时较少被反射、吸收或者散射的，透过率较高的波段8．比辐射率=发射率第三章--电磁辐射与地物光谱特征1．遥感平台：搭载传感器的工具2．低轨：近极地太阳同步轨道，卫星每天在固定的时间（地方时）经过每个地点的上空，使资料获得时具有相同的照明条件3．高轨：指地球同步轨道4．摄影机：成像遥感最常用的传感器，有分幅式和全景式摄影机之分，通常的遥感探测和制图大都采用分幅式摄影5．垂直摄影：摄影机主光轴垂直于地面或偏离垂线在3°以内，取得的像片称水平像片或垂直像片6．倾斜摄影：摄影机主光轴偏离垂线大于3°，有时为了获取较好的立体效果且对制图要求不高时采用7．像点位移：在中心投影的像片上，地形的起伏除引起像片比例尺变化外，还会引起平面上的点位在像片位置上的移动的现象，位移量就是中心投影与垂直投影在同一水平面上的"投影误差"，位移量与摄影高度（航高）成反比8．感光特征曲线：横坐标为曝光量的对数值，纵坐标为胶片的光学密度9．光学密度：指胶片经感光显影后，影象表现出的深浅程度10．感光度：指胶片的感光速度。
第二章 电磁波谱与地物波谱特征
太阳辐射及大气对辐射的影响
大气窗口ห้องสมุดไป่ตู้
不是所有波长的电磁波都可以顺利通过大气。传感器 只能接受利用那些可以比较顺利通过大气的电磁波。 由于大气层的反射、散射和吸收作用，使得太阳辐射的 各波段受到衰减的作用轻重不同，因而各波段的透射率 也各不相同。我们就把受到大气衰减作用较轻、透射率 较高的波段叫大气窗口 对于传感器而言，只能选择透过率较高的波段，才具有 观测意义。否则，地物反射、发射的电磁波在穿越大气 时就被衰弱了，传感器根本捕捉不到。因此，传感器 选择的探测波段应包含在大气窗口之内。
电磁波与电磁辐射
电磁波与电磁辐射
电磁波与电磁辐射
遥感应用的电磁波波谱段
遥感器是通过探测或感测不同波段电磁辐 射的发射、反射的辐射能级而成像的。 紫外线： 可见光： 红外线： 微波：波长范围为1 mm～1 m，穿透性 好，不受云雾的影响。
遥感应用的电磁波波谱段
紫外线：波长范围 为0.01～0.38μm， 太阳光谱中，只有 0.3～0.38μm波长 的光到达地面，对 油污染敏感，但探 测高度在2000 m以 下。
2. Wein’s Displacement Law 维恩位移定律
In addition to computing the total amount of energy exiting a theoretical blackbody such as the Sun, we can determine its dominant wavelength (辐射峰值波长 lmax) based on Wein's displacement law:
实际物体反射
遥感导论第二章
M
(,
T
)
(,
T
)
•
M
(,
T
)
0
精品PPT
比辐射率（发射率）
波谱特性曲线的形态
特征反映(fǎnyìng)：
地面物体本身的特性，
包括物体本身的组成、
温度、表面粗糙度等
物理特性。
精品PPT
曲线的形态特殊时可以用发射率曲线来识别地面物体，
尤其在夜间，太阳辐射消失(xiāoshī)后，地面发出的
第2章 电磁辐射与地物光谱特征
2.1 电磁波谱与电磁辐射
一、电磁波谱 ；二、电磁辐射的度量（自学为主)
1、电磁波谱按频率由高到低排列主要
由 、 、 、 、 、 、
等组成。
2、遥感(yáogǎn)应用的电磁波波谱段有哪些？有什么特点？
3、名次解释：辐射能量（W）、辐射通量(Φ)、辐射通量密度。
三、黑体(hēitǐ)辐射（问题讨论）
的相互作用
太阳辐射主要
(zhǔyào)集中在0.32.5μm，在紫外、可见
光、到近红外区段
地球(dìqiú)自身辐射
主要集中在6μm以上的
热红外区段
2.5-6μm，即中红外
波段两种辐射共同起
作用（避免太阳辐射）
精品PPT
太阳辐射近似温度为6000K的黑体辐射，而地球
辐射接近于温度为300K的黑体辐射。最大辐射的对
2.2 太阳辐射及大气对辐射的影响
(yǐngxiǎng)
2.3 地球的辐射与地物波谱
精品PPT
2.1 电磁波谱与电磁辐射
(diàn cí fú shè)
(1) 电磁波谱
◆电磁波：
◆电磁波性质

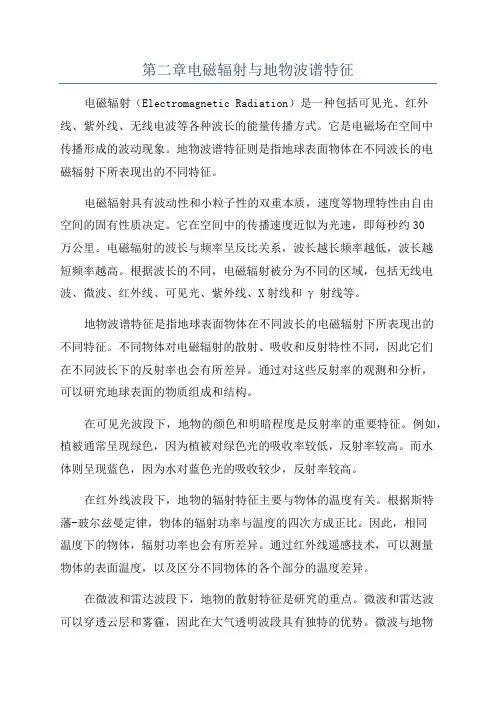

第二章电磁辐射与地物波谱特征
第二章电磁辐射与地物波谱特征电磁辐射（Electromagnetic Radiation）是一种包括可见光、红外线、紫外线、无线电波等各种波长的能量传播方式。
它是电磁场在空间中传播形成的波动现象。
地物波谱特征则是指地球表面物体在不同波长的电磁辐射下所表现出的不同特征。
电磁辐射具有波动性和小粒子性的双重本质，速度等物理特性由自由空间的固有性质决定。
它在空间中的传播速度近似为光速，即每秒约30万公里。
电磁辐射的波长与频率呈反比关系，波长越长频率越低，波长越短频率越高。
根据波长的不同，电磁辐射被分为不同的区域，包括无线电波、微波、红外线、可见光、紫外线、X射线和γ射线等。
地物波谱特征是指地球表面物体在不同波长的电磁辐射下所表现出的不同特征。
不同物体对电磁辐射的散射、吸收和反射特性不同，因此它们在不同波长下的反射率也会有所差异。
通过对这些反射率的观测和分析，可以研究地球表面的物质组成和结构。
在可见光波段下，地物的颜色和明暗程度是反射率的重要特征。
例如，植被通常呈现绿色，因为植被对绿色光的吸收率较低，反射率较高。
而水体则呈现蓝色，因为水对蓝色光的吸收较少，反射率较高。
在红外线波段下，地物的辐射特征主要与物体的温度有关。
根据斯特藩-玻尔兹曼定律，物体的辐射功率与温度的四次方成正比。
因此，相同温度下的物体，辐射功率也会有所差异。
通过红外线遥感技术，可以测量物体的表面温度，以及区分不同物体的各个部分的温度差异。
在微波和雷达波段下，地物的散射特征是研究的重点。
微波和雷达波可以穿透云层和雾霾，因此在大气透明波段具有独特的优势。
微波与地物的相互作用主要是散射和吸收。
地面、植被和建筑物等物体对微波有不同的散射特征，可以通过微波遥感技术获取地物的三维结构信息。
总之，电磁辐射与地物波谱特征密切相关。
通过对不同波长电磁辐射的观测和分析，可以研究地球表面的物质组成、结构和温度等特征。
这对于遥感技术的应用具有重要意义，可以广泛应用于气候变化、环境保护、资源调查和自然灾害监测等领域。
第二章 电磁波谱与地物波谱特征
返回 下一节
§2 太阳辐射
在大气上界和海平面测得的太阳辐射曲线如图所示。
太阳辐射：太阳是遥感主要的辐射源，又叫太阳光，
