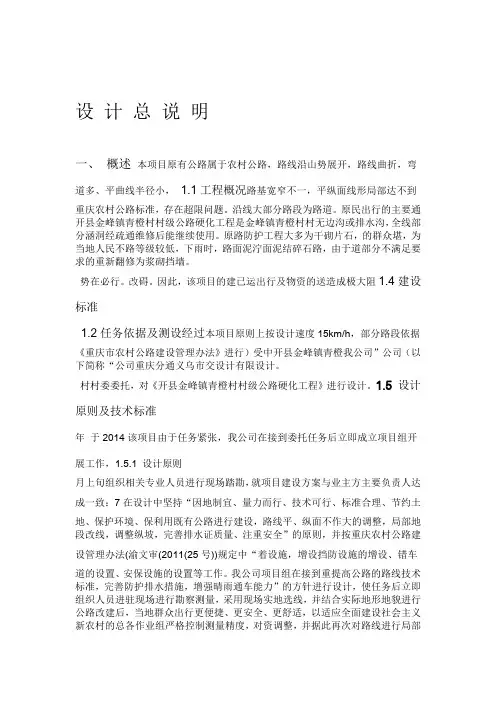

农村公路施工图设计说明
设计总说明一、概述本项目原有公路属于农村公路，路线沿山势展开，路线曲折，弯道多、平曲线半径小， 1.1工程概况路基宽窄不一，平纵面线形局部达不到重庆农村公路标准，存在超限问题。
沿线大部分路段为路道。
原民出行的主要通开县金峰镇青橙村村级公路硬化工程是金峰镇青橙村村无边沟或排水沟，全线部分涵洞经疏通维修后能继续使用。
原路防护工程大多为干砌片石，的群众堪，为当地人民不路等级较低，下雨时，路面泥泞面泥结碎石路，由于道部分不满足要求的重新翻修为浆砌挡墙。
势在必行。
改碍。
因此，该项目的建已运出行及物资的送造成极大阻1.4建设标准1.2任务依据及测设经过本项目原则上按设计速度15km/h，部分路段依据《重庆市农村公路建设管理办法》进行）受中开县金峰镇青橙我公司”公司（以下简称“公司重庆分通义乌市交设计有限设计。
村村委委托，对《开县金峰镇青橙村村级公路硬化工程》进行设计。
1.5 设计原则及技术标准年于2014该项目由于任务紧张，我公司在接到委托任务后立即成立项目组开展工作，1.5.1 设计原则月上旬组织相关专业人员进行现场踏勘，就项目建设方案与业主方主要负责人达成一致：7在设计中坚持“因地制宜、量力而行、技术可行、标准合理、节约土地、保护环境、保利用既有公路进行建设，路线平、纵面不作大的调整，局部地段改线，调整纵坡，完善排水证质量、注重安全”的原则，并按重庆农村公路建设管理办法(渝文审(2011(25号))规定中“着设施，增设挡防设施的增设、错车道的设置、安保设施的设置等工作。
我公司项目组在接到重提高公路的路线技术标准，完善防护排水措施，增强晴雨通车能力”的方针进行设计，使任务后立即组织人员进驻现场进行勘察测量，采用现场实地选线，并结合实际地形地貌进行公路改建后，当地群众出行更便捷、更安全、更舒适，以适应全面建设社会主义新农村的总各作业组严格控制测量精度，对资调整，并据此再次对路线进行局部优化调整。
勘测工作中,体要求。
公路工程施工图设计
公路工程施工图设计一、概述公路是连接城乡和各个地区的重要交通工具，对于国家的经济发展起着至关重要的作用。
在公路建设中，施工图设计是至关重要的一环，它直接关系到工程的质量和完成进度。
公路工程施工图设计是在初步设计基础上进行的详细设计，是供施工单位进行施工的依据。
本文将就公路工程施工图设计的相关内容进行阐述。
二、公路工程施工图设计的内容1.项目概况在进行公路工程施工图设计时，首先需要了解整个工程的概况，包括工程的位置、用地情况、地理条件、环境因素等。
只有充分了解了这些基本信息，才能进行详细的设计。
2.线路设计线路设计是公路工程设计的重点和难点之一。
在线路设计中，需要考虑道路的线型、纵断面、横断面、以及设计速度、坡度、水平曲线、垂直曲线等因素。
线路设计的合理性直接关系到道路的安全性和舒适性。
3.交通标志和标线设计交通标志和标线设计是公路工程中的重要内容之一。
在设计中需要考虑道路的标志设置、标线绘制、交通信号灯、交通导向牌等内容。
合理设置交通标志和标线可以有效提高道路的通行效率和安全性。
4.桥梁设计在公路工程中，往往需要建造一些桥梁来跨越河流、山谷等障碍物。
桥梁设计是公路工程设计中的重点之一，需要考虑桥梁的类型、桥面结构、桥墩形式、桥体材料等因素。
合理的桥梁设计可以确保桥梁的安全性和承载能力。
5.排水设计在公路工程设计中，排水设计是一个很重要的环节。
在设计中需要考虑道路的排水系统、排水管道、排水沟、涵洞等。
合理的排水设计可以有效避免道路因积水导致的安全隐患。
6.绿化设计绿化设计是公路工程中的重要内容之一。
在设计中需要考虑道路的绿化带、草坪、花坛、树木等。
合理的绿化设计可以美化道路环境，改善空气质量，提升城市形象。
7.材料技术要求在公路工程施工图设计中，需要明确道路所用材料的技术要求，包括沥青混凝土、水泥混凝土、碎石路基等。
只有按照规定的材料技术要求进行设计，才能确保道路的质量。
8.施工工艺在进行公路工程施工图设计时，需要考虑到施工中的工艺流程、施工方法、工期安排等，只有合理的施工工艺才能确保工程的质量和进度。
施工图设计说明
施工图设计说明1初步设计批复及执行情况本项目为一阶段施工图设计。
针对本项目具体的特点，在规划的基础上对工程进行了方案设计，并取得业主组织召开的专家评审会通过。
针对方案设计阶段专家及业主方的意见，本项目在本次施工图设计中做出了如下修改：1、优化了路面结构设计、原路面病害处理设计及相关技术指标；2、补充了检测方案与原路面病害处理的对应关系；3、细化了加铺路面结构调平层的设置原则。
2采用的规范、规程和验收标准2.1采用的设计规范、规程1）《市政公用工程设计文件编制深度规定》（2022版）；2）《城市道路工程设计规范》（CJJ37—2022）；3）《城镇道路路面设计规范》（CJJ169-2022）4）《城市道路路基设计规范》（CJJ194-2022）5）《无障碍设计规范》（GB50763-2022）；6）《公路路基设计规范》（JTGD30-2004）；7）《公路沥青路面设计规范》（JTGD50-2006）；8）《公路路面基层施工技术规范》（JTJ034-2000）；9）《无障碍设计规范》（GB50763-2022）；10）《砌体结构设计规范》（GB50003-2022）；11)《公路水泥混凝土路面设计规范》（JTGD40-2022）；12）《公路水泥混凝土路面养护技术规范》（JTJ073.1－2001）；13）《公路路基设计手册》。
2.2采用的施工规范、规程和工程验收标准1）《城镇道路工程施工与质量验收规范》（CJJ1-2022）；2）《公路路基施工技术规范》（JTGF10-2006）；3）《公路水泥混凝土路面施工技术规范》（JTGF30－2003）；4）《公路路面基层施工技术规范》（JTJ034—2000）；5）《固化类路面基层和底基层技术规程》（CJJ/T80-98）；6）《公路沥青路面施工技术规范》（JTGF40-2004）。
3设计概要3.1工程范围、规模及主要工程内容利民路位于宜宾市南岸东区，为该片区内一条主要交通干道。
道路工程施工图设计
道路工程施工图设计一、简介道路工程施工图设计是道路建设工程中一个重要的环节，它是根据道路设计方案、施工组织设计和工程预算等依据，按照相关标准和规范，对道路工程进行详细的设计和图纸制作，为后续施工工作提供必要的参考和依据。
道路工程施工图设计的质量和准确性直接关系到工程的施工质量和工期等方面，因此是道路建设工程中至关重要的一环。
二、施工图设计的基本内容1. 施工图设计的基本要求：施工图设计应符合相关标准和规范，包括地质条件、交通流量、环境保护等因素的综合考虑，确保设计合理、施工安全可靠。
2. 施工图设计的基本内容：施工图设计包括平面图、纵断面图、横断面图、结构设计图等多个方面的内容，涉及到道路线型、边坡设计、桥梁设计、排水设计等多个方面。
3. 施工图设计的流程：施工图设计的流程一般包括前期调研、设计方案确定、施工图设计、校审和审图等多个步骤，其中每个步骤都需要认真严谨，确保施工图设计的准确性和完整性。
三、影响施工图设计的因素1. 地质条件：地质条件是影响施工图设计的重要因素之一，不同的地质条件可能会导致不同的道路工程设计，因此在施工图设计中需要对地质条件进行综合考虑。
2. 交通流量：道路的设计应根据预计的交通流量进行合理设计，以确保道路的通行能力和安全性。
3. 环境保护：现代社会对环境保护要求越来越高，施工图设计中需要考虑到环境保护要求，合理设计道路工程，减少对周围环境的影响。
四、施工图设计的技术要求1. 精细化：施工图设计需要精细化，设计图纸应清晰明了，包括各种标注、符号和尺寸的准确描述。
2. 专业化：施工图设计需要具备专业知识和技能，设计人员应具备一定的工程背景和专业知识，确保设计的质量和准确性。
3. 完备性：施工图设计需要完备，在设计过程中应充分考虑到工程可能遇到的各种情况，确保设计的全面性和完备性。
五、施工图设计的质量控制1. 校审制度：施工图设计的校审制度是保证设计质量的重要措施，通过对设计图纸进行认真的校审，发现问题及时纠正，确保设计的准确性和完整性。
道路交通施工图设计说明书
道路及交通施工设计说明书一、工程概况本设计项目为XX市XXXX道路改造工程。
现状XXXX路为12～14m宽水泥混凝土道路，两侧各有5～9m宽人行道。
现状水泥混凝土路面状况好坏不均匀。
道路两侧为建筑工地、商业街道、学校、机关单位、居民楼、医院。
道路起点与XX市主干路民主南路相交，终点至在建1#大桥及大潭映像小区。
XXXX路为XX市的城市次干路，它的建设为解决XXXX路线区域内部及连接1#等地方交通提供便利。
本项目的改（扩）建，能减少人民路的交通压力，与1#大桥的配套建设，构成新的一条通往1#居民区的交通要到。
二、设计工作范围及任务本项目工程设计范围包括道路路基路面、交通及沿线安全设施工程、雨水排水工程等。
施工图设计在方案阶段设计已确定的线路走向、建设规模、主要技术标准和重大设计原则的前提下，进一步细化；并在勘测的基础上，进行调查研究、收集资料、确定设计技术标准及设计参数，统计主要工程数量等。
本项目改造要求：路面沥青化、市政管线下地。
三、采用的主要技术标准和技术规范（一）、设计标准XXXX路为改造工程，执行城市次干路标准，采用的主要技术经济指标如下：1、计算行车速度：30km/h2、停车视距：30m3、平曲线最小半径：R=45m4、竖曲线最小半径：凹R=1400 m,凸R=1500 m5、路基设计洪水频率：1/506、路面结构设计标准轴载：路面设计标准轴载BZZ-100kN7、沥青混凝土路面设计年限：15年8、标准路基宽度：道路红线宽度18.0～33.5 m，双向两车道9、地震基本烈度：Ⅵ度（二）、采用相关的规范1、《市政公用工程设计文件编制深度规定》（2013年版）2、《城市道路工程设计规范》（CJJ 37-2012）3、《城市道路路线设计规范》（CJJ 193-2012）4、《城镇道路路面设计规范》（CJJ 169-2012）5、《城市道路交叉口设计规程》（CJJ 152-2010）6、《城市道路路基设计规范》（CJJ 194-2013）7、《公路路基设计规范》（JTG D30-2004）8、《公路水泥混凝土路面设计规范》（JTG D40-2011）9、《公路沥青路面设计规范》（JTG D50-2006）10、《无障碍设计规范》（GB 50763-2012）四、工程设计（一）、道路平面XXXX路为改造工程，部分路段路面设计新建沥青混凝土，部分路段路面设计水泥混凝土加铺沥青混凝土（白加黑）。
1道路施工图设计说明
道路工程设计说明一、概述滁州市世纪大道（滁定路-菱溪路）道路改造工程，位于滁州市城北，道路西起滁定路（现状省道311，桩号约K23+200），东至菱溪路（现状国道104，桩号约K1057+400），全长约6.1公里，红线宽50米，城市主干道。
本项目为滁州市道路规划中的骨架道路，道路两侧主要为工业用地、厂房以及部分居住商业用地等。
世纪大道为老路改造，现状道路路况差，通过现场踏勘、调查，结合路面弯沉检测报告及地质勘查报告，设计将老路全部进行破除新建。
1.1任务依据（1）安徽省滁州市世纪大道（滁定路-菱溪路）道路改在工程设计项目招标文件及中标通知书；（2）滁州市世纪大道（滁定路-菱溪路）道路改造工程建设工程设计合同；（3）道路平纵横测绘资料；（4）滁州市世纪大道路面弯沉检测报告（安徽省路通公路工程检测有限公司）2013.04；（5）滁州市世纪大道（滁定路至菱溪路段）改造工程岩土工程勘察报告（山东省城乡建设勘察院）2013.04；（6）滁州市世纪大道（滁定路-菱溪路）道路改造工程路面状况调查评定报告；（7）琅琊新区中心片区控制性详细规划调整图；1.2采用的施工规范、规程及标准1)《城市道路工程设计规范》（CJJ 37--2012）；2)《城镇道路路面设计规范》（CJJ 169--2012）；3)《公路路基设计规范》（JTG D30--2004）；4)《市政道路工程质量检验评定标准》（CJJ1--2008）；5)《建筑地基处理技术规范》（JGJ 79--2012）；6)《无障碍设计规范》（GB 50763--2012）；7)《公路沥青路面施工技术规范》（JTG F40--2004）；8)《公路水泥混凝土路面施工技术规范》（JTG F30--2003）9)《公路水泥混凝土路面养护技术规范》（JTJ 073.1--2001）10)《公路路面基层施工技术规范》（JTJ034--2000）；11)《公路土工合成材料应用技术规范》(JTG/T D32--2012)；1.3主要技术标准（1）道路等级：城市主干道；（2）计算行车速度：50Km/h ;（3）标准横断面组成：2.5m沥青慢道++1.5m景观绿化带+5.0m非机动车道+2.5m机非分隔带+0.25m路缘带+11.0m机动车道+0.25m路缘带+4m中央分隔带+0.25m路缘带+11.0m机动车道+0.25m 路缘带+2.5m机非分隔带+5.0m非机动车道+1.5m绿化景观带+2.5m沥青慢道=50m；（4）道路横坡：机动车道、非机动车道采用1.5%，沥青慢道采用2.0%；（5）荷载标准：BZZ-100。
道路DL-01施工图说明
道路DL-01施⼯图说明1施⼯图设计说明⼀、⼯程概述沙亭村美丽乡村建设⼯程位于太和镇沙亭村，沙亭村位于新太和镇以北，新⼴从路边，⾯积约为3平⽅公⾥，下辖10个村民⼩组，总⼈⼝3300多⼈，是太和镇最偏远的村委会。
沙亭村委会距离市区18公⾥，离太和镇3公⾥，九太公路和⼴从路贯穿全村，紧贴帽峰⼭，本村没有⾼效盖的经济实体，以农业和物流业为主体。
本次拟对沙亭村沙亭西路、沙亭⼴兴路、沙亭南路、沙亭东路四条村道进⾏升级改造；七社、⼋社公园升级及⼗社风⽔塘整治。
其中沙亭西路长528.5m，宽3.6m~6.2m，对旧路病害处理后铺6cm沥青；沙亭⼴兴路长405m，宽7m~9m，对旧路病害处理后铺6cm沥青；沙亭南路长800m，宽6m~15.7m；对旧路病害处理后铺6cm沥青，沙亭东路长1308.766 m，宽5m~12m，对旧路病害处理后铺6cm沥青；升级七社、⼋社公园及⼗社风⽔塘整治。
⼆、设计内容设计内容包括：道路⼯程、交通⼯程、园建⼯程等。
施⼯图按设计内容共划分为三册，具体分册如下：第⼀册-----道路⼯程第⼆册-----交通⼯程第三册-----园建⼯程三、设计依据本次施⼯图的设计依据主要有：1)⼯程⽴项⽂件；2)沿线1;500实测地形图；3)⼯程设计合同；4)国家及交通部颁布的有关标准、规范、规程及相关规定。
四、设计规范及标准《城市道路设计规范》 CJJ 37-2012（2016年版）《城镇道路路路设计规范》 CJJ169-2012《城市道路路线设计规范》 CJJ193-2012《城镇道路养护技术规范》 CJJ36-2016《城镇道路⼯程施⼯与质量验收标准》 CJJ1-2008《城市道路交叉⼝设计规程》 CJJ152-2010《公路⼯程技术标准》 JTG B01-2014《公路沥青路⾯设计规范》 JTG D50-2017《公路沥青路⾯施⼯技术规范》 JTG F40-2017《⽆障碍设计规范》GB 50763-2012《公路桥涵设计通⽤规范》（JTG D60-2015）《道路交通标志和标线》，国标GB5768-2009国家、⾏业或本地区其他相关规范与标准；五现状评价及建设条件5.1 区域⽤地现状路线区域内现状⽤地为混凝⼟路⾯、构筑物、⼭体为主。
施工图设计说明(公路模板)【精选文档】
路线设计说明一、相关批复意见及执行情况本次设计严格按照《青海省海东工业园区临空综合经济园总体规划（2011-2020)》进行施工图设计。
同时，根据多次省、市领导对该项目的指示、意见和建议以及青海省交通部门专家的咨询意见，根据青海省海东工业园区临空综合经济园区道路建设方案的会议纪要进行一阶段施工图设计.文件的编制基本按照《市政公用工程设计文件编制深度规定》要求进行文本及设计图纸的编制。
同时，考虑到本项目为青海省交通厅代建项目，所以在设计中充分征求青海省交通部门意见、相关专家咨询意见以及公路交通部门规范要求，同时参照《公路工程基本建设项目设计文件编制办法》，对设计说明及图纸进行补充。
二、路线平面、纵断面设计说明（一)路线走向及平面布设1、本工程为新建道路,平面线形按照总体规划进行设计，并保持道路线形顺畅，满足《城市道路设计规范》(CJJ37-90）的要求。
拟建二号路位于平安县境内，二号路与规划的兰新客运铁路专线及南绕城高速公路并行，二号路路线全长10979。
247m。
二号路起点、终点均与现状109国道相接,道路全线线形基本与南绕城高速平行.二号路路线走向大致呈东西向，道路全线按照城市道路Ⅱ级主干道进行设计,设计车速40km/h。
本次设计西起三号路,东至一号路，全长10979。
247m,道路全线共设交点17个,全线设平曲线15处，最小圆曲线半径300m,缓和曲线最小长度50m，最大圆曲线半径844。
08m,最小平曲线长度113.597m.K0+000～K1+200段利用现状109国道（现状宽12m，沥青混凝土路面)向北侧进行拓宽改造，K1+200～K3+080段与南侧兰新客运专线平行，K3+080~K3+540段下穿客运专线，经政府部门与高铁相关部门协商，因高铁沿开发区中部全线穿越,孔跨跨径为30m,采用双向行车时，路幅布置在两桥墩之间，能充分保证路幅宽度及行车安全。
相关同意道路选线将桥墩置于12m中央分隔带内，并考虑安全净空要求，绿化带路缘石采用连续式钢筋混凝土护栏进行防护。
新建公路工程施工图设计说明书doc
施工图设计文件有下列十二篇和附件组成第一篇总体设计第二篇路线第三篇路基、路面第四篇桥梁、涵洞第五篇隧道第六篇路线交叉第七篇交通工程及沿线设施第八篇环境保护及景观设计第九篇其他工程第十篇筑路材料第十一篇施工组织计划第十二篇施工图预算附件资料基础目录第一篇总体设计说明书 (1)1 任务依据及测设经过 (1)2 设计标准 (1)3 路线起讫点、中间控制点、全长、沿线主要城镇、河流、公路及铁路等技术标准、工程概况 (1)4 初步设计批复意见的执行情况 (1)5 沿线地形、地质、地震、气候、水文等自然地理特征及其与公路建设的关系 (1)6 沿线筑路材料、水、电等建设条件及与公路建设的关系 (1)7 与周围环境和自然景观相协调情况 (1)8 山区公路复杂路段局部路线方案的优化及比选论证 (1)9分期实施设计的说明和对工程实施的建议（分期修建工程编制） (1)10 总体施工实施步骤的建议 (1)11 有关工序衔接等技术问题的说明以及有关注意事项 (1)12 新技术、新材料、新设备、新工艺的采用情况 (1)13 与有关部门协调情况 (1)14 附件（复印件） (1)第二篇路线说明书 (2)1 初步设计（或技术设计）批复意见执行情况 (2)2 路线平面、纵断面设计说明 (2)3 施工注意事项 (2)第三篇路基、路面说明书 (4)1 初步设计（或技术设计）批复意见执行情况 (4)2 施工图标段（合同段）划分情况说明 (4)3 路基设计原则、路基横断面布置及加宽、超高方案说明 (4)4 路基设计、施工工艺、参数，材料要求 (4)5 路基压实标准与压实度及填料强度要求 (4)6 路基支挡、加固及防护工程设计说明 (4)7 路基、路面排水系统及其防护设计说明 (4)8 取土、弃土设计方案，环保及节约用地措施 (4)9 路面结构设计、材料要求、混合料要求、级配组成及施工要求 (4)10 路床顶面验收标准说明 (4)11 施工方案及注意事项 (4)12 动态设计及监控方案说明 (4)第四篇桥梁、涵洞说明书 (6)1 初步设计（或技术设计）批复意见执行情况 (6)2 特大、大、中桥设计说明 (6)3 小桥、涵洞设计说明 (6)4 主要材料及新技术、新工艺采用情况 (6)5 桥梁结构分析计算及计算参数的选取情况 (6)6 桥梁耐久性设计，养护维修设施设计情况 (6)7 施工方法及施工注意事项........................................................................................................................................ 6第五篇隧道说明书.. (7)1 设计依据以及总体原则 (7)2 初步设计（或技术设计）批复意见及相关咨询意见的执行情况 (7)3 隧道设计说明 (7)4 特殊地质条件下隧道设计 (7)5 辅助坑道设计 (7)6 长、特长隧道通风防灾、救援设计 (7)7 隧道施工监控预测、地质预报设计 (7)8 隧道机电设施设计说明 (7)9 环境保护设计 (7)10 施工方法及施工注意事项 (7)第六篇路线交叉说明书 (8)1 初步设计（或技术设计）批复意见执行情况 (8)2 路线交叉设计说明 (8)3 施工方法及注意事项 (8)第七篇交通工程及沿线设施说明书 (10)1 总体设计 (10)2 专业设计 (10)第八篇环境保护与景观设计说明书 (13)1 初步设计（或技术设计）批复意见执行情况 (13)2 相关部门和业主的意见及落实情况 (13)3 公路工程及设施与沿线自然环境的协调情况及采取的措施等 (13)4 景观设计的理念、原则及表现手法等 (13)5 主要场地自然条件分析及对策 (13)6 拟采用的植物配置及特性 (13)7 环境保护与景观设计情况 (13)8 土地复垦与利用情况 (13)9 施工中的环境保护措施及注意事项 (13)第九篇其他工程说明书 (14)1 初步设计（或技术设计）批复意见执行情况 (14)2 渡口码头、改路改渠等其他工程的说明 (14)3 施工方法及注意事项 (14)第十篇筑路材料说明书 (15)1 初步设计（或技术设计）批复意见执行情况 (15)2 沿线筑路材料质量、储量及采运条件的说明 (15)3 大型料场的说明 (15)4 与地方政府就料场开采、运输的意向协议等 (15)第十一篇施工组织计划说明书 (16)1 初步设计（或技术设计）批复意见执行情况 (16)2 施工组织、施工期限、主要工程的施工方法、工期、进度及措施 (16)3 主要材料供应、运输方案及临时工程的安排 (16)4 对缺水、风沙、高原、严寒等地区以及冬季、雨季施工所采取的措施 (16)5 对交通工程及沿线设施施工协调和分期实施有关问题的说明 (16)6 施工准备工作的意见 (16)第一篇总体设计说明书1 任务依据及测设经过1.1 任务依据1.2 测设经过（简要说明）2 设计标准3 路线起讫点、中间控制点、全长、沿线主要城镇、河流、公路及铁路等技术标准、工程概况3.1路线起讫点、中间控制点、全长3.2 沿线主要城镇3.3沿线主要河流3.4 沿线公路及铁路等3.5 ……4 初步设计批复意见的执行情况（初步设计（或技术设计）所拟定的修建原则、设计方案、技术决定等的变更依据及理由。
01道路施工图说明
xx区xx路（xx路~xx路）建设工程道路工程施工图设计说明一、设计依据：1）xx市总体规划及路网规划；2）xx、人民东路北片控规；3）xx路规划依据图；4）xx市规划管理局下达的xx路规划设计要点；5）枫林路道路施工图、咸嘉湖路施工图；6）《城市道路工程设计规范》（CJJ37-2012）；7）《城市道路路线设计规范》（JJ193-2012）；8）《公路路基设计规范》（JTG D50-2004）；9)《城市道路路基设计规范》（CJJ194-2013）；10)《城市道路路基设计规范》（CJJ194-2013）；11）《城镇道路路面设计规范》（JJ169-2012）；12）《无障碍设计规范》(GB50763-2012)；13）《工程建设标准强制性条文》；14）《xx市绿色道路设计导则》（试行）；15）xx市城市道路桥梁精细化设计指导意见16）xx市规划勘查设计研究院提供的测量资料17）中国有色金属xx勘察设计研究院有限公司提供《xx路（xx路-xx路）工程岩土工程详细勘察中间资料》二、基本概况：1、现状xx路是xx区xx村片范围内的一条南北向城市次干路，本次设计段北起xx路，南至xx路，全长0.6公里，规划路幅宽度为26m。
根据现场踏勘的情况，拟建xx路道路现状为一条4—5m宽砂石路，局部为水泥硬化。
沿线地势比较平坦、地形起伏不大，相对高差达最大不超过2.5米。
本片区地势平坦。
道路沿线居民住建筑物主要为低层建筑，房屋结构简单。
道路经过区域多为仓库、棚屋、民房、货场以及施工地等。
片区内现有主要道路有：xx路、xx路、xx路等道路。
其中道路起点处xx路（现称做浏阳河大道）以及终点处xx路（现称做晚报大道）均已建成通车2、地质情况根据本次钻探揭露，拟建场地内埋藏地层有人工填土、植物层，第四系冲积粉质粘土、粉土、圆砾，第四系残积粉质粘土、下伏基岩为白垩系砾岩，其野外特征按自上而下的顺序依次描述如下：2.1人工填土（Qml）①（①为地层编号，下同）：属杂填土，褐灰、灰黑色，主要由粘性土混砖块、砼块等建筑垃圾及块石等组成，硬杂质含量20～45%，新近堆填而成，呈松散状态，密实度不均匀，未完成自重固结。
城市道路施工图设计说明书模板
城市道路施工图设计说明书1、概述1.1 工程概况A、B道路位于南方，A道路东接现状C，规划为城市支路，道路全长约R米；B道路相交于A 道路，规划为城市支路，道路全长约RX米；C道路位于，规划为城市街道，道路硬化面积约为R m2。
1.2 设计依据●设计合同；●中标通知书；●初步设计批复；●我公司设计的初步设计文件；●《R分区规划（2007～2020）》；●《R总体规划（2006-2020）》；●工程勘察测量报告；●其他调查和收集的有关社会经济、交通运输及自然条件、地质等资料。
1.3 初步设计批复意见的执行情况严格按照初步设计批复意见进行设计。
1.4 采用的规范、规程和工程验收标准●《城市道路工程设计规范》 CJJ37-2012；●《城市道路路线设计规范》 CJJ193-2012；●《城市道路交叉口设计规程》 CJJ152-2010；●《城镇道路路面设计规范》 CJJ169-2011；●《城市道路路基设计规范》 CJJ 194-2013；●《城镇道路工程施工与质量验收规范》 CJJ-2008；●《建筑边坡工程技术规范》 GB 50330-2013；●《建筑地基处理技术规范》 JGJ 79-2012；●国家、行业、地方现行的相关技术规程及规范。
1.5 技术标准与设计技术指标依据《城市道路工程设计规范》（CJJ 37-2012）项目采用的主要技术标准为：主要技术标准主要技术指标一览表2、建设条件2.1 沿线自然地理概况2.1.1 沿线地形地貌拟建A道路包含有素土路面、局部混凝土路面和局部沥青路面；地形地势，横向呈西高东低，纵向呈南高北低；道路两侧多为工厂围墙；道路沿线高程在R～RX米之间。
拟建B道路为素土路面；地形地势，呈西高东低；道路右侧为工厂围墙，左侧为山坡；道路沿线高程在R～R米之间。
拟建C道路为残破水泥路面，周围居民房分布较为密集，整体地势比较平缓，道路沿线高程在R～R米之间。
2.1.2 水文场地位于R市RXX，河流水量R。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路桥区商海街北延建设工程
施工图设计说明
一、概述
1、编制依据
（1）《路桥区商海街建设工程初步设计》及批复；
（2）《工程建设标准强制性条文（城市建设工程部分）》；
（3）《城市道路设计规范》（CJJ37-90）；
（4）《公路水泥混凝土路面设计规范》（JTG D40-2002）；
（5）《公路工程技术标准》（JTG B01-2003）；
（6）《公路路基设计规范》（JTG D30-2004）
（7）《公路沥青路面设计规范》（JTG D50-2006）
（8）《公路沥青路面施工技术规范》（JTG F40-2004）
（9）《城市道路和建筑物无障碍设计规范》（JGJ 50-2001）；
（10）《公路软土地基路堤设计与施工技术规范》（JTJ017-96）
（11）浙江省标准《城市道路机动车道宽度设计规范》（DB33/1057-2008）
(12)浙江省标准《城市道路人行过街设施规划与设计规范》
（DB33/1058-2008）（13）《道路工程制图标准》（GB50162-92）
（14）设计风压：W0=0.80KN/m2；
（15）坐标系采用北京—54坐标系；高程采用黄海高程；基准点由测绘队提供。
2、工程范围及概要
商海街北延建设工程南起双水路边线，向北延伸至北环线，道路设计总长393.617m。
商海街北延建设工程道路宽度为26m，横断面布置为3.5m(人行道)+2.0m(非机动车道) +6.5m(机动车道)+ 2.0m(中央绿化带)+6.5m(机动车道)+2.0m(非机动车道)+3.5m(人行道)=26m。
3、技术标准
商海街北延建设工程为城市次干路I级，计算行车速度采用40km/h。
；路面标准轴载BZZ-100；水泥混凝土路面设计年限20年；机动车道路面采用双向横坡，横坡度为1.5％，人行道路面采用单坡，横坡度为2％（坡向行车道）。
二、路基
1、路基填筑前须进行清表，清表厚度为30cm。
路基填筑材料采用宕渣，填筑时应分层填筑，每层压实厚度不大于30cm，宕渣最大粒径小于15cm。
人行道宕渣最小填筑厚度为0.4m，机动车道及非机动车道宕渣最小填筑厚度为0.8m。
填方路基如宕渣填筑厚度不满足最小厚度需进行换填，以满足最小填筑要求。
原有路基强度若达不到设计要求的需挖除，采用宕渣换填加强路基（详见“路线横断面设计图”），路基边坡填方按1：1.5进行放坡处理。
2、在填挖交接处、半填半挖路段以及填方路段，当原地面自然坡度大于1：5时，需将原地面开挖成台阶状后再回填宕渣，以保证填方路基的稳定。
3、路基落于池塘、沟渠时，处理方案为：
①排水、淤泥清理至硬质土；
②河岸四周挖成1.0m×1.0m的台阶状；
路桥区商海街北延建设工程
③要求河塘采用黄砂分层回填至原地面下1米处,并进行强夯,其上部分采用细宕渣分层回填压实。
4、路基落于暗塘处时，需先将该处的淤泥、垃圾土等不良土挖除，再按第3条的要求进行回填。
5、路基压实度按重型击实标准控制，挖方路段路床下0~30cm范围内路基压实度要求大于等于93%，填方路段路床下0~80cm范围内路基压实度要求大于等于93%，路床下80cm以下范围内路基压实度要求大于等于90%。
三、路面
本次道路采用水泥混凝土路面。
由于本次设计K0+110—K0+391.167段纵坡小于0.3%，为有利于路面排水，设置锯齿形偏沟，雨水口比周边低，便于收集路面雨水。
1、机动车道及非机动车道结构：
22cm 水泥砼(抗折5.0MPa)
20cm 5%水泥稳定碎石基层
15cm 级配碎石垫层
不小于80cm厚的宕渣路基
路拱为直线型。
2、人行道及安全岛结构：
6cm C30彩色吸水砖
2cm M10 水泥砂浆
15cm C15砼垫层
3、各结构层控制指标
（1）机动车道及非机动车道水泥混凝土路面抗折强度为5.0MPa，抗压强度为C35；水泥稳定层水泥剂量为5%，无侧限抗压强度为2.5MPa，其顶面允许弯沉值为1.06mm（黄河JN-150）；宕渣层顶面设计弯沉为2.470mm。
（2）水泥稳定碎石7天浸水抗压强度不小于2.5MPa，28天浸水抗压强度不小于4.0MPa。
水泥稳定碎石基层压实度≥95%。
（3）路面抗滑标准：路面竣工验收值F ≥45 ,石料磨耗值PSV≥35，构造深度0.2≤TD≤0.4（mm）。
四、道路交通工程设计
另见道路交通工程设计图纸分册
五、施工注意事项
1、水泥混凝土路面施工完成后，应做好养护工作。
2、水泥混凝土路面表面要求进行刻缝，深度应符合规范要求。
3、施工质量验收和评定采用现行《城镇道路工程施工与质量验收规范》（CJJ1-2008）。
4、未尽事宜，请严格按照国家及行业有关规范、规定执行。
5、施工中若发现设计与现况不符或有较大矛盾时，请及时通知设计人员及业主共同协商。
