接地电阻测量原理与方法
接地电阻的原理和测量

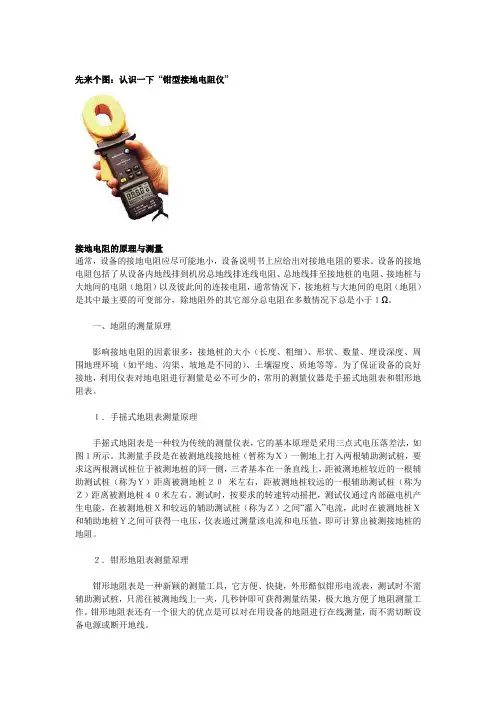

先来个图:认识一下“钳型接地电阻仪”接地电阻的原理与测量通常,设备的接地电阻应尽可能地小,设备说明书上应给出对接地电阻的要求。
设备的接地电阻包括了从设备内地线排到机房总地线排连线电阻、总地线排至接地桩的电阻、接地桩与大地间的电阻(地阻)以及彼此间的连接电阻,通常情况下,接地桩与大地间的电阻(地阻)是其中最主要的可变部分,除地阻外的其它部分总电阻在多数情况下总是小于1Ω。
一、地阻的测量原理影响接地电阻的因素很多:接地桩的大小(长度、粗细)、形状、数量、埋设深度、周围地理环境(如平地、沟渠、坡地是不同的)、土壤湿度、质地等等。
为了保证设备的良好接地,利用仪表对地电阻进行测量是必不可少的,常用的测量仪器是手摇式地阻表和钳形地阻表。
1.手摇式地阻表测量原理手摇式地阻表是一种较为传统的测量仪表,它的基本原理是采用三点式电压落差法,如图1所示。
其测量手段是在被测地线接地桩(暂称为X)一侧地上打入两根辅助测试桩,要求这两根测试桩位于被测地桩的同一侧,三者基本在一条直线上,距被测地桩较近的一根辅助测试桩(称为Y)距离被测地桩20米左右,距被测地桩较远的一根辅助测试桩(称为Z)距离被测地桩40米左右。
测试时,按要求的转速转动摇把,测试仪通过内部磁电机产生电能,在被测地桩X和较远的辅助测试桩(称为Z)之间“灌入”电流,此时在被测地桩X和辅助地桩Y之间可获得一电压,仪表通过测量该电流和电压值,即可计算出被测接地桩的地阻。
2.钳形地阻表测量原理钳形地阻表是一种新颖的测量工具,它方便、快捷,外形酷似钳形电流表,测试时不需辅助测试桩,只需往被测地线上一夹,几秒钟即可获得测量结果,极大地方便了地阻测量工作。
钳形地阻表还有一个很大的优点是可以对在用设备的地阻进行在线测量,而不需切断设备电源或断开地线。
电路中E和I旁的圆环表示钳形地阻表的环形卡口,Rx为被测地线桩的地阻,R1、R2...Rn为分布式接地系统中其它接地点的地阻。
该图可以进一步等效为图3。
接地电阻 测量原理
接地电阻测量原理
接地电阻是指用来测量接地系统或电气设备与大地之间的电阻大小的一种电性参数。
接地电阻的测量原理是利用电阻测试仪或者万用表等电测仪器,通过在测试环路中施加电流和测量电压的方法来判断接地系统的电阻值。
接地电阻的测量一般采用两种方法:电桥法和电流法。
1. 电桥法:电阻桥是一种常用的测量接地电阻的方法,它通过在测试电路中加入一个可调的标准电阻与被测接地电阻组成的一个电阻桥电路,然后通过调整电桥平衡时的电位差为零,从而测量出被测接地电阻的值。
2. 电流法:电流法是一种通过在被测接地系统中流入一定大小的电流,测量系统或设备上的电压来计算接地电阻的方法。
一般是通过在接地系统中加入一个标准电阻和电流表,然后利用欧姆定律计算出电阻值。
无论是采用电桥法还是电流法,测量接地电阻时需要注意的是:
- 在测量之前要确保测试环路中没有其它电流存在,防止干扰
影响测量结果;
- 测量时需要较为精确地测量电流值和电压值,以保证测量结
果的准确性;
- 对于较大的接地电阻值,要采用适当的电流大小以保证测量
的可靠性;
- 测量时要注意保持测量仪器和测试环路的良好接触,以减小接触电阻对测量结果的影响。
接地电阻测量原理
接地电阻测量原理接地电阻是指接地装置与地之间的电阻,它是保障人身安全和设备正常运行的重要指标。
在电气设备的安装和运行过程中,接地电阻的测量是必不可少的一项工作。
接地电阻测量原理是指通过特定的方法和工具,对接地电阻进行测量和评估,以确保其符合安全要求。
接地电阻的测量原理主要包括以下几个方面:一、测量原理概述。
接地电阻测量原理是基于欧姆定律,通过施加一定的电压或电流,利用电阻和导通状态的变化来测量接地电阻的大小。
在测量中,需要考虑接地电极的位置、形状、深度以及土壤的导电性等因素,以保证测量结果的准确性和可靠性。
二、测量方法。
接地电阻的测量方法主要包括电压法、电流法和综合法。
电压法是通过在接地系统中施加一定的电压,利用接地电阻和电流的关系来进行测量;电流法是通过在接地系统中施加一定的电流,利用接地电阻和电压的关系来进行测量;综合法是将电压法和电流法相结合,综合考虑接地电阻的实际情况进行测量。
三、测量工具。
接地电阻的测量工具主要包括接地电阻测试仪、接地电阻测试线、接地电极等。
其中,接地电阻测试仪是最常用的测量工具,它能够精确地测量接地电阻的数值,并提供相应的测量报告。
四、测量步骤。
接地电阻的测量步骤主要包括选择测量方法、准备测量工具、确定测量点、进行测量、记录测量结果和评估接地电阻的合格性。
在测量过程中,需要严格按照操作规程进行,确保测量结果的准确性和可靠性。
五、测量注意事项。
在进行接地电阻测量时,需要注意以下几个方面,首先,要保证测量仪器的准确性和可靠性;其次,要选择合适的测量方法和工具;最后,要根据实际情况合理确定测量点和测量深度,以确保测量结果的准确性和可靠性。
六、测量结果的评估。
接地电阻测量结果的评估主要包括与规定标准的比较和分析,以确定接地电阻是否符合安全要求。
如果接地电阻超出规定范围,需要及时采取相应的措施进行修复和改进。
综上所述,接地电阻测量原理是保障电气设备安全运行的重要环节,只有通过科学、准确的测量方法和工具,才能确保接地电阻符合安全要求,保障人身安全和设备正常运行。
接地阻抗测试方法原理
接地阻抗测试方法原理接地阻抗测试是电力系统中常用的一种技术手段,用于评估设备对接地系统的接地质量。
接地阻抗测试原理是什么?在本文中,我将详细介绍接地阻抗测试的原理,以及常用的测试方法。
一、接地阻抗测试原理接地阻抗是指设备接地系统的电阻性能,是电路中电流通过接地电阻产生的电压。
接地阻抗测试的原理就是测量接地电阻的大小,根据欧姆定律计算得到接地电流的值,从而确定接地系统的电阻性能。
二、接地阻抗测试方法接地阻抗测试有多种方法,以下是常用的几种:1. 短时间测试法短时间测试法是对接地系统进行快速测试的方法,可以检测出接地系统中较大的缺陷,但不适用于较小缺陷或高阻值接地系统。
测试步骤如下:① 在目标接地系统的某一位置放置电极,另一极放置于接地系统中其他位置。
② 通过直流或谐波信号对接地系统施加电压,测量电流和电压值。
③ 计算接地电流和电压,得出接地阻抗值。
2. 反演法反演法利用信号反演技术,将施加在接地系统上的电压信号转化为接地电流信号,从而计算得出接地阻抗。
这种方法的优点是测试精确度高,适用于不同阻值接地系统。
测试步骤如下:① 在目标接地系统的某一位置放置电极,另一极放置于接地系统中其他位置。
② 通过反演装置,根据施加在接地系统上的电压信号计算得出接地电流信号。
③ 计算接地电流和电压,得出接地阻抗值。
3. 感性法感性法是对接地系统进行频率扫描测试的方法,可以检测出接地系统中的细小缺陷。
测试步骤如下:① 在目标接地系统的某一位置放置电极,另一极放置于接地系统中其他位置。
② 通过频率扫描仪,对接地系统进行扫描得到频率响应曲线。
③ 根据频率响应曲线计算得出接地阻抗值。
三、总结接地阻抗测试是电力系统中常用的一种技术手段,目的是评估设备接地系统的接地质量。
接地阻抗测试的原理是测量接地电阻的大小,根据欧姆定律计算得到接地电流的值,从而确定接地系统的电阻性能。
常用的测试方法有短时间测试法、反演法和感性法。
这些测试方法各具特点,可以根据实际测试需求选择合适的测试方法,确保测试准确性和有效性。
接地电阻三线法测量方法
接地电阻三线法测量方法
接地电阻是指地面与接地极之间的电阻,是衡量接地系统性能的重要参数。
为了保证接地系统的安全性和可靠性,需要对接地电阻进行测量。
其中,接地电阻三线法是一种常用的测量方法。
接地电阻三线法测量方法的原理是利用电流在金属导体内的传播规律,通过在接地系统的两个端点注入电流,利用电压差计算出接地电阻的大小。
这种方法的优点是测量精度高,适用于不同类型的接地系统。
接地电阻三线法的具体操作步骤如下:
1.准备测量工具。
需要准备接地电阻测试仪、导电电缆和测量笔。
2.选择测量点。
需要选择接地系统的两个端点,其中一个作为注入电流点,另一个作为测量电压点。
3.连接测试仪器。
将测试仪器的三个端子分别与注入电流点、测量电压点和地面连接。
4.注入电流。
将测试仪器中设定好的电流通过导电电缆注入接地系统,通常注入电流的大小为10A。
5.测量电压。
在测量电压点处,使用测量笔测量电压并记录下来。
6.计算接地电阻。
根据欧姆定律,接地电阻等于测量电压除以注入电流的大小。
最终得出的接地电阻值应该在一定范围内,若超出范围,则需要对接地系统进行调整或维修。
需要注意的是,在进行接地电阻三线法测量时,应避免在强电场或高压区域进行操作,以免发生危险。
此外,在测量过程中应及时记录数据,以便后续分析和处理。
接地电阻三线法是一种可靠且精确的接地电阻测量方法,适用于不同类型的接地系统。
通过正确的操作步骤和注意事项,可以保证测量结果的准确性和安全性,为接地系统的正常运行提供保障。
接地电阻的测量方法
接地电阻的测量1.接地电阻的概念与大地紧密接触并形成电气连接的一个或一组导体,叫接地极。
通过接地极与大地相连接,称接地。
接地,按用途分,有防雷接地,防静电接地,防触电接地,工作接地,零线的重复接地,还有逻辑接地.工频电流或冲击电流从接地极向周围大地流散时,土壤呈现的电阻称为接地电阻。
通过接地极流入大地的电流作半球形散开,半球形的球面,在距接地极越远,电阻越小,20M以外的地方,已无电阻的存在.也就无电压降了.20M以外的地方,电位等于零,我们称为电气上的零电位,也称地电位。
在接地体分布密集的地方很难找到电气上的地。
电子设备中各级电路中,有一个参考电位,这个电位称为逻辑地。
它可以是电子设备的机壳、底座、印刷电路版的地线,建筑物内总接地端子,接地干线。
逻辑地,可以与大地相连接,也可以不连接。
逻辑地没有接地电阻的概念.接地电阻的数值等于接地极的对地电位与通过接地极的接地短路电流的比.所谓接地电阻是表征工频电流或冲击电流通过接地极向周围大地流散的能力。
接地电阻愈小,流散愈快.接地电阻不能用从接地极到大地某点的电阻来表达,因此,不能用欧姆表测量接地电阻。
可以认为,接地电阻虽然具有直流电阻相同的量纲,但实际上是土壤电阻率ρ与电容的比率乘以介电系数ε,因此,确切的说,接地电阻应称为接地阻抗.同时,由于接地电阻R 含有电容C这一分量。
因此,测量时,不能使用直流电源.也不宜使用功率表法来测量,用功率法的指示值只反映电阻分量。
而且一般功率表法的误差与功率因数COSΦ有关。
随着COSΦ的降低,误差较大.接地电阻的阻抗角一般都是在Φ=COS—1(0.5-0。
7)之间,因此,不宜使用功率表法来测量,因误差较大.由此可见,接地电阻与一般导体的电阻R=Ρl/S 的物理概念是不一样的。
其值与土壤电阻率ρ和介电系数ε的乘积成正比,与电容C成反比,而与接地装置内部的引线长度无关.2.测量方法1)测量原理接地装置工频接地电阻的数值,等于接地装置的对地电压与通过接地装置流入地中的工频电流的比值因此,测量接地电阻必须测量接地装置的对地电压和流入地中的工频电流接地装置的对地电压是指接地装置与地中电流场的实际的零电位区之间的电位差。
接地电阻测试仪的原理是怎样的
接地电阻测试仪的原理是怎样的
1.电流注入原理
接地电阻测试仪首先通过内部电源产生一个稳定的电流信号,通常为
正弦波信号。
这个电流信号会被注入到接地系统中,产生一个由土壤导体、金属构件和电极组成的回路。
根据欧姆定律,当通过一个电阻时,电流与
电压成正比,因此,电流值可以被测量和记录下来。
2.电压测量原理
接地电阻测试仪会在接地系统上注入一个电流信号,然后测量回路上
的电压。
这个电压通常由测试仪内部的感应电压探头来测量。
感应电压探
头相当于一个高阻抗电压表,它通过感应作用测量接地系统上的电压,而
无需直接接触。
3.计算电阻值的原理
接地电阻计算公式为R=V/I,其中,R为接地电阻值,V为测量得到
的电压值,I为测量得到的电流值。
接地电阻测试仪会测量和记录电流和
电压值,然后根据这个公式计算得到接地电阻的值。
接地电阻测试仪的原理是基于电流和电压之间的关系,通过测量和计
算来确定接地系统的电阻值。
这种测试仪器可以在不同类型的接地系统中
使用,包括工业设备、建筑物和电力系统。
它可以帮助用户确定接地系统
的质量,确保系统的安全性和可靠性。
接地电阻的测量方法范文(二篇)
接地电阻的测量方法范文接地电阻是指接地系统与地球之间的电阻,用以评估接地系统的性能以及安全性。
在电气工程中,接地电阻的测量是非常重要的,正确的测量方法可以确保接地系统的有效性,防止电流泄漏引起的电击事故。
本文将介绍接地电阻的测量方法,包括测量原理、仪器设备、操作步骤以及注意事项等内容。
一、测量原理接地电阻的测量原理基于欧姆定律,即U = I * R,其中U为电压,I为电流,R为电阻。
测量接地电阻的方法主要是通过施加一定的电流,测量相应的电压来计算出接地电阻的大小。
一般采用电流源、电压测量仪和接地电极来进行测量。
二、仪器设备进行接地电阻测量需要以下仪器设备:1. 电流源:用于施加电流到接地系统中,一般采用直流电流源,电流大小通常选择几安到几百安之间。
2. 电压测量仪:用于测量接地系统中的电压,一般采用数字电压表或示波器进行测量。
3. 接地电极:用于连接被测接地系统与仪器设备,一般采用接地钉、接地网或接地线。
4. 多用表:用于测量电流值和接地电极与接地系统之间的电压差。
三、操作步骤下面是进行接地电阻测量的详细操作步骤:1. 接地电极的安装:将接地电极插入地面,确保与地面接触良好,以保证测量的准确性。
2. 连接仪器设备:将电流源与接地电极通过导线连接,保证连接牢固可靠。
3. 施加电流:打开电流源,设定合适的电流大小,确保电流稳定输出。
4. 测量电压:使用电压测量仪测量接地电极与接地系统之间的电压差,记录下测量结果。
5. 结束测量:关闭电流源,拔出接地电极,清理现场。
四、注意事项在进行接地电阻测量时,需要注意以下事项以确保测量结果准确可靠:1. 测量环境:应选择无干扰的环境进行测量,避免电流和电压的干扰。
2. 测量时间:在测量过程中,应保持电流源稳定输出,并等待一段时间让电流和电压稳定下来,以确保测量结果准确。
3. 测量范围:根据接地系统的实际情况,选择合适的电流和电压范围进行测量,避免超过仪器设备的测量范围。
接地电阻测试方法
接地电阻测试方法接地电阻是一个非常重要的安全参数,它可以用来测试系统的安全性和可靠性。
本文旨在详细介绍如何进行接地电阻测试,以及其相关技术要点。
一、接地电阻测试的基本原理接地电阻测试是检测系统地线安装质量的一种测试方法,它可以用来检测地线是否达到规定的安全要求,确保系统的安全性和可靠性。
接地电阻测试的基本原理是:用低阻抗旋转电阻器(回路图中的“R”)、有效原始接地点(即从电源到地)处计算出来的电路电阻值(即电流比电压)作为接地电阻的测量值。
二、不同类型的接地电阻测试方法1.仪器法仪器法是接地电阻测试最主要的方法之一,它利用专业仪器测量接地电阻,实现准确、可靠的测量。
常用的仪器有安全接地测试仪、接地电阻表等,它们可以通过测量电流、电压和功率来测量接地电阻的准确度。
2.电感法电感法也称为短路电感法,是一种快速准确测量接地电阻的方法。
它利用电感器结合脉冲发生器的原理,通过短路测试接地电阻,从而获得接地电阻值。
3.电位法电位法也称为滤波电位法,是用于测量接地电阻的一种特殊测量方法。
它采用脉冲发生器作为输入源,在接地电阻测试点上输出一个脉冲电压,通过测量脉冲电压的幅度,从而可以获得接地电阻的值。
三、接地电阻测试的注意事项1.应按规定的接地电阻值进行测试,如果设备接地电阻超过所规定的值,可能会产生安全风险。
2.接地电阻的测量结果应及时记录,频繁进行接地电阻测试,以保证系统的安全性。
3.在测试过程中,应按正确的测试步骤进行操作,以避免测量失败,以保证测量的准确性。
四、总结接地电阻是电力系统运行安全的重要参数,它的测量不仅可以保证系统的安全性,也可以预防事故的发生。
本文详细介绍了接地电阻测试的基本原理和不同类型的测试方法,以及测试过程中的注意事项,以期能够帮助读者更好地了解接地电阻测试的要点。
接地网接地电阻测试的原理方法及意义(含原理及接线图)
接地网接地电阻测试的原理方法及意义[ 2012-6-28 9:16:24 ] [转载请注明来源:就是要仪器网 ]一、概述近些年来,国内多处变电站因雷击形成扩大事故,多数与地网接地电阻不合格有关,接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备)带电导体的耐雷水平,达不到设计的要求而损坏设备。
同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全;但由于土壤对接地装置具有腐蚀作用,随着运行时间的加长,接地装置已有腐蚀,影响变电站的安全运行;因此,必须大力加强对地网接地电阻的定期监测;运行中变电站地网接地电阻的测量,由于受系统流入地网电流的干扰以及试验引线线间的干扰,使测试结果产生较大的误差。
特别是大型接地网接地电阻很小(一般在0.5Ω以下),即使细微的干扰也会对测试结果产生很大的影响;如果对地网接地电阻测试不准确,不仅损坏设备,而且会造成诸如地网误改造等不必要的损失,结合我对接地网接地阻抗测试方法的研究,现总结如下:二、接地电阻测试原理及方法:测试接地装置的接地阻抗时电流极要布置的尽量远,通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4~5倍(平行布线法),在土壤电阻率均匀的地区可取2倍及以上(三角形布线法),电压引线长度为电流引线长度0.618倍(平线布线法)或等于电流线(三角形布线法)。
1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路,且符合测试回路的布置的要求。
G—被试接地装置;C—电流极;P—电位极;D—被试接地装置最大对角线长度;dCG—电流极与被试接地装置边缘的距离;x—电位极与被试接地装置边缘的距离;d—测试距离间隔;流过被试接地装置G和电流极C的电流I使地面电位变化,电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动,每间隔d(50m或100m或200m)测试一次P与G之间的电位差U,绘出U与x 的变化曲线。
接地电阻测量方法
接地电阻测量方法概述接地电阻是指通过接地装置与地之间的电阻,用来确保电气设备在工作过程中能够正常地引流电流,以保护人身安全和设备正常运行。
本文将介绍几种常见的接地电阻测量方法,并对其特点和适用场景进行详细讨论。
方法一:电阻测量仪法1. 原理电阻测量仪法是一种直接测量接地电阻的方法。
它利用电阻测量仪测量接地回路中的电阻值,并通过计算得到接地电阻。
2. 步骤1.在接地设备下方或附近挖一个浅坑。
2.将电阻测量仪与挖掘出来的接地电极连接。
3.打开电阻测量仪,进行测量。
4.根据测量结果计算得到接地电阻。
3. 特点与适用场景•特点:直接测量接地电阻,测量精度高。
•适用场景:适用于一般的接地电阻测量,尤其是小型电气设备的接地。
方法二:四线法1. 原理四线法是一种常用的接地电阻测量方法,通过在接地回路中施加电流,并在不同位置测量电压,从而计算得到接地电阻值。
2. 步骤1.将电流线圈连接到电流源和接地装置之间。
2.在不同距离的地方分别连接电压线圈。
3.施加电流,测量不同位置的电压。
4.根据测量结果计算得到接地电阻。
3. 特点与适用场景•特点:通过在接地回路中施加电流和测量电压来计算接地电阻,方法准确可靠。
•适用场景:适用于大型电气设备的接地电阻测量,如变电站、发电厂等。
方法三:六线法1. 原理六线法是一种相对于四线法更为精确的接地电阻测量方法。
它使用两个电流线圈和四个电压线圈进行测量,通过综合计算得到接地电阻值。
2. 步骤1.将两个电流线圈分别连接到电流源和接地装置之间。
2.在不同位置连接四个电压线圈,构成一定的几何形状。
3.施加电流,测量各个电压。
4.根据测量结果计算得到接地电阻。
3. 特点与适用场景•特点:相比四线法,六线法更为精确,能够排除测量误差。
•适用场景:适用于对接地电阻精度要求较高的场景,如重要的电气设备接地。
方法四:频率扫描法1. 原理频率扫描法是一种利用信号发生器和频谱分析仪进行接地电阻测量的方法。
接地电阻测量原理
接地电阻测量原理接地电阻测量是一种用于测量接地电阻值的方法。
接地电阻是指将地面作为一个参考电平,通过将接地电极或接地体连接到大地,形成一个电流流通回路后,在该回路上测量所得到的电阻值。
接地电阻测量的原理基于欧姆定律。
根据欧姆定律,当在一段导体上施加一定的电压时,电流将按照一定的比例通过该导体流过,并且电流与电压之间的比例关系由该导体的电阻决定。
因此,接地电阻的测量可以通过施加一定的电压,并测量所得到的电流值来进行。
在接地电阻测量中,常用的方法是四线法。
四线法是指使用四个探针来测量电阻值,其中两个探针之间施加一定的电压源,另外两个探针用于测量电流流过的阻抗。
这种方法可以避免导线的电阻对测量结果的影响,提高测量精度。
在进行接地电阻测量时,需要注意的有以下几点:1. 施加电压:为了保证测量的准确性,电压应该足够大,以保证测量电流的稳定性。
2. 测量电流:为了减小测量误差,应该使用电流表或电流传感器来测量电流。
3. 接地电阻的测量:在测量接地电阻之前,应该断开与大地的连接,确保只有接地电极或接地体连接到大地。
4. 抵消外部干扰:为了减小外部干扰对测量结果的影响,可以进行多次测量,并取平均值来提高测量精度。
5. 保持稳定:在测量接地电阻的过程中,应该保持系统的稳定,防止温度变化、湿度变化等因素对测量结果的影响。
通过接地电阻测量,可以评估电气设备的接地情况,及时发现接地电阻过大或过小的情况。
接地电阻过大可能导致接地故障无法及时排除,影响电气设备的正常运行,甚至可能引起人身伤害。
而接地电阻过小可能导致大地电势升高,影响设备的工作稳定性。
总结起来,接地电阻测量的原理是基于欧姆定律,通过施加一定的电压并测量所得到的电流值来确定接地电阻的大小。
在进行接地电阻测量时,需要注意施加电压、测量电流、测量方法和抵消外部干扰等因素。
通过接地电阻测量,可以及时评估接地情况,确保设备的安全运行。
接地电阻测量实验报告
接地电阻测量实验报告一、实验目的接地电阻是接地系统的重要技术指标之一,准确测量接地电阻对于保障电气设备的安全运行、防止雷电灾害以及保障人身安全具有重要意义。
本次实验的目的是掌握接地电阻的测量方法,了解测量仪器的使用,通过实际测量分析不同接地装置的接地电阻情况,并对测量结果进行评估和分析。
二、实验原理接地电阻的测量通常采用电位降法。
在被测接地装置与辅助接地极之间施加一定的电流,测量接地装置与辅助接地极之间的电位差,根据欧姆定律计算出接地电阻值。
具体来说,将一个已知的交流电流通过接地装置和辅助接地极构成回路,使用电位差计测量接地装置与辅助接地极之间的电位差。
接地电阻 R 可以通过以下公式计算:R = U / I其中,R 为接地电阻,U 为电位差,I 为通过的电流。
三、实验仪器及设备1、接地电阻测试仪:型号为_____,测量范围为_____,精度为_____。
2、辅助接地极:包括电流极和电压极,长度为_____,材质为_____。
3、测试线:若干,长度为_____,截面积为_____。
4、锤子、扳手等工具。
四、实验步骤1、选择测量地点选择一个相对平坦、开阔且无干扰的场地进行测量。
确保测量地点周围没有大型金属物体、电力线路等可能影响测量结果的因素。
2、布置辅助接地极按照规定的距离和角度布置电流极和电压极。
电流极与被测接地装置的距离一般为接地装置对角线长度的 4 倍以上,电压极位于电流极与接地装置之间,距离接地装置约为电流极与接地装置距离的0618 倍。
3、连接测试线将接地电阻测试仪的测试线分别连接到被测接地装置、电流极和电压极上,确保连接牢固,接触良好。
4、仪器设置打开接地电阻测试仪,根据被测接地装置的类型和测量要求,设置合适的测量电流、测量频率等参数。
5、进行测量启动测量程序,仪器将自动施加电流并测量电位差,计算出接地电阻值。
测量过程中,应保持仪器稳定,避免外界干扰。
6、重复测量为了提高测量结果的准确性,对同一接地装置进行多次测量,取平均值作为最终的测量结果。
接地电阻仪工作原理
接地电阻仪工作原理引言概述:接地电阻仪是一种用于测量接地电阻的仪器,广泛应用于电力、通信、建筑等领域。
了解接地电阻仪的工作原理对于正确使用和维护仪器至关重要。
本文将详细介绍接地电阻仪的工作原理,包括测量原理、仪器结构和使用注意事项。
一、测量原理:1.1 电流注入原理:接地电阻仪通过在地网上注入一定的电流,利用欧姆定律计算接地电阻。
仪器通过内置的电源产生稳定的电流信号,将其注入地网,然后测量电压降,根据欧姆定律计算出接地电阻的值。
1.2 电压测量原理:接地电阻仪通过测量地网上的电压降来计算接地电阻。
仪器通过内置的电压测量电路,测量电流注入地网后的电压降,并根据欧姆定律计算出接地电阻的值。
1.3 直流和交流测量原理:接地电阻仪可以进行直流和交流测量。
直流测量适用于较小的接地电阻,可以提供较高的测量精度;交流测量适用于较大的接地电阻,可以减小电流对地网的干扰。
二、仪器结构:2.1 注入电流部分:接地电阻仪内置了一个电流源,能够提供稳定的电流信号。
该部分通常由电流源、电流调节电路和电流测量电路组成。
2.2 电压测量部分:接地电阻仪内置了一个电压测量电路,用于测量电流注入地网后的电压降。
该部分通常由电压测量电路、放大器和模数转换器组成。
2.3 显示和数据处理部分:接地电阻仪通常配备有一个显示屏,用于显示测量结果。
同时,仪器还可以通过数据处理部分对测量结果进行处理和存储。
三、使用注意事项:3.1 确保接地电阻仪的接线正确:在使用接地电阻仪进行测量前,应仔细检查仪器的接线是否正确连接,确保测量结果的准确性。
3.2 注意安全操作:接地电阻仪通常需要与电源连接,因此在使用过程中应注意安全操作,避免触电等危险。
3.3 定期校准和维护:为确保接地电阻仪的准确性和可靠性,应定期进行校准和维护工作。
校准可通过专业机构进行,维护包括清洁仪器、更换损坏零件等。
四、应用领域:4.1 电力系统:接地电阻仪在电力系统中广泛应用,用于测量变电站、发电厂等地的接地电阻,确保电力系统的安全运行。
兆欧表测接地电阻方法
兆欧表测接地电阻方法一、引言接地电阻是电气工程中重要的参数之一,用于评估设备或系统的安全性能。
而测量接地电阻的方法也有很多种,其中以兆欧表测量接地电阻是一种常用且有效的方法。
本文将介绍使用兆欧表测量接地电阻的方法和注意事项。
二、兆欧表测量接地电阻的原理兆欧表是一种特殊的电阻测量仪器,可以用来测量高阻值。
接地电阻是指接地系统与大地之间的电阻,通常是几千欧姆到几百兆欧姆之间。
因此,使用兆欧表测量接地电阻是合适的。
兆欧表的工作原理是利用直流电压和电流来测量电阻值。
它通过施加一个稳定的直流电压到被测电阻上,然后测量通过电阻的电流,并计算得出电阻值。
三、兆欧表测量接地电阻的步骤1. 准备工作:首先,确保兆欧表的电源充足,并将其连接到被测接地系统上。
同时,确保被测接地系统没有与其他电气设备或电源相连。
2. 施加电压:将兆欧表的电压调节至合适的范围,通常为50V或100V。
然后,将兆欧表的正负极分别连接到被测接地系统的接地点和测地电极上。
3. 测量电流:打开兆欧表的电流测量功能,并等待一段时间,使电流稳定下来。
然后记录所测得的电流数值。
4. 计算接地电阻:根据测得的电流值和施加的电压值,使用以下公式计算接地电阻:接地电阻 = 施加的电压 / 测得的电流5. 多次测量:为了确保测量结果的准确性,建议多次测量并取平均值。
四、注意事项1. 在进行测量前,应仔细检查兆欧表的电源和连接是否正常,并确保仪器没有损坏。
2. 在选择施加的电压时,应根据被测接地系统的特点和要求来确定。
通常情况下,50V或100V的电压已足够。
3. 在测量过程中,应保持被测接地系统与其他电气设备和电源的隔离,以避免干扰测量结果。
4. 测量电流时,应等待一段时间,使电流稳定下来。
同时,应避免触碰测量电路,以免影响测量结果。
5. 为了获得准确的测量结果,建议进行多次测量并取平均值。
如果多次测量结果相差较大,则可能存在测量误差或其他问题,需要进一步检查和排除。
接地电阻测试仪工作原理
接地电阻测试仪工作原理接地电阻测试仪工作原理接地电阻测试仪是一种用于测量接地电阻的仪器,它是检测接地系统安全工作的重要工具。
接地电阻测试仪通过测量给定电流下电势差的大小,计算出接地电阻的值。
它的工作原理如下:1.基本原理接地电阻测试仪基于欧姆定律,即电流与电压成正比,电阻与电流成正比,电压与电阻成反比的基本关系。
根据这个原理,当通过接地系统传递一个电流时,可以通过电位差测量电阻的大小。
因此,对于一个给定的电流,经过接地电阻的电势差越大,接地电阻的值越小。
2.测试方式接地电阻测试仪有两种测试模式:双线测量和三线测量。
双线测量模式是通过两个电极来测试接地电阻。
其中一个电极作为供电点,另一个电极测量接地电势。
三线测量模式是在双线测量基础上增加了一个稳压源,以确保测试电流稳定。
这种模式通常用于大型接地系统的测试。
3.测试流程接地电阻测试仪的测试流程如下:a.选择测试模式,并安装测试电极。
将供电电极安装在接地系统中,并将测量电极放在需要测试的位置。
b.设置测试参数。
根据需要设置测试电流大小、测试时间、测试频率等参数。
c.开始测试。
启动仪器,在设定电流下进行测试,测试时间一般为几秒钟至数分钟不等。
d.计算测试结果。
仪器将测试结果显示在屏幕上或者通过打印输出。
测试结果通常以欧姆或毫欧表示接地电阻的大小。
4.注意事项使用接地电阻测试仪需要注意以下事项:a.测试前需确认测试电极的安全性和连接性,测试人员需佩戴好防护手套和鞋套。
b.测试时需关闭附近的电气设备和停止机器的运转。
c.测试结束后,及时清洁测试电极并存放在安全的地方。
总结接地电阻测试仪是一种非常重要的安全性测量仪器,通过其测试结果可以判断接地系统是否安全和合规。
它基于欧姆定律的原理,同时还需要注意测试的方式和流程,以及测试前后的安全措施。
熟练掌握接地电阻测试仪的工作原理和相关知识,可以更好地维护和管理接地系统,保障人员和设备的安全。
接地电阻测试仪的测量原理
接地电阻测试仪的测量原理
一、接地电阻测试仪的测量原理
1.对地电压测量采用平均值整流法。
2.接地电阻值测量采用额定电流变极法,即在测量对象E(接地极)和H(电流极)之间流动交流额定电流I(30mA Max,128Hz);求取E和S(电压极)的电位差V,然后求取接地电阻Rx的方法。
Rx=V/I
3.其工作误差(B)是额定工作条件内所得误差,由使用仪表存在的固有误差(A)和变动误差(Ei)计算得出。
A:固有误差E1:位置变化产生的变动
E2:电源电压变化产生的变动E3:温度变化产生的变动
E4:干扰电压变化产生的变动E5:接触电极电阻产生的变动
E7:系统频率变化产生的变动E8:系统电压变化产生的变动
二、接地电阻测试仪的使用方法:
此方法是不使用辅助接地棒的简易测量法,利用现有的接地电阻值小的接地极作为辅助接地极,使用2条简易测试线连接(即其中H、S接口短接)。
可以利用金属水管、消防栓等金属埋设物、商用电力系统的共同接地或建筑物的防雷接地极等来代替辅助接地棒H、S,测量时注意去除所选金属辅助接地体连接点的氧化层。
接地电阻简易测试接线如下图,其他操作同精密测量。
简易法测量接地电阻,其仪表读数为被测接地体的接地电阻值与商用接地体的接地电阻值之和,即:
RE=RX+re
其中:RE为仪表读数值;
RX为被测接地体的接地电阻值;
re为商用电力系统等共同接地体的接地电阻值。
那么,被测接地体的接地电阻值为:
RX=RE-re
采用简易法测量接地电阻,尽量选择re值小的接地体作为辅助接地极,这样仪表读数才更接近真实值。
测量时请优先选择金属水管、消防栓做为辅助接地极。
接地电阻测量原理与测量方法
接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻,它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。
接地电阻大小直接体现了电气装置与“地”接触的良好程度,也反映了接地网的规模。
在单点接地系统、干扰性强等条件下,可以采用打辅助地极的测量方式进行测量。
接地电阻主要分以下三种。
1.保护接地:电气设备的金属外壳,混凝土、电杆等,由于绝缘损坏有可能带电,为了防止这种情况危及人身安全而设的接地。
2.防静电接地:防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
3.防雷接地:为了将雷电引入地下,将防雷设备(避雷针等)的接地端与大地相连,以消除雷电过电压对电气设备、人身财产的危害的接地,也称过电压保护接地。
1.条件:必须有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。
假如已知地远小于被测地的电阻,测量结果可以作为被测地的结果。
适用于:楼群稠密或水泥地等密封无法打地桩的地区。
接线:E+ES接到被测地,H+S接到已知地。
2.条件:必须有两个接地棒:一个辅助地和一个探测电极。
各个接地电极间的间隔不小于20米。
原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降,测量结果包括测量电缆本身的电阻。
适用于:地基接地,建筑工地接地和防雷接地。
接线:S接探测电极,H接辅助地,E和ES连接后接被测地。
3.基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。
测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻丈量方法中正确度最高的。
4.测量多点接地中的每个接地点的接地电阻,而且不能断开接地连接防止发生危险。
适用于:多点接地,不能断开连接,测量每个接地点的电阻。
接线:用电流钳监测被测接地点上的电流。
5.条件:多点接地,不打辅助地桩,测量单个接地。
接地电阻的原理和测试方法
接地电阻的原理和测试方法接地不良会导致停机,但缺乏良好的接地也很危险,并增加了设备故障的风险。
随着时间的推移,具有高湿度和含盐量以及高温的腐蚀性土壤会降低接地棒及其连接。
因此,虽然最初安装时接地系统的接地电阻值较低,但如果接地棒被腐蚀,接地系统的电阻会增加。
接地电阻测试仪是帮助您保持正常运行时间不可或缺的故障排除工具。
建议至少每年检查一次所有接地和接地连接,作为正常预测性维护计划的一部分。
如果在这些定期检查期间测量的电阻增加超过20%,技术人员应调查问题的根源并通过更换或添加接地棒的接地棒进行校正以降低电阻。
什么是接地?接地实际上包括两个不同的主题:接地和设备接地。
接地是从电路导体(通常是中性线)到放置在地球中的接地电极的有意连接。
设备接地可确保结构内的操作设备正确接地。
除两个系统之间的连接外,这两个接地系统必须分开。
这可以防止电压可能因闪电而发生闪络。
接地的目的是为故障电流,雷击,静电放电,EMI和RFI信号以及干扰的消散提供安全通道。
什么会影响接地电阻?四个变量影响地面系统的接地电阻:接地电极的长度或深度; 接地电极的直径; 接地电极的数量和接地系统的设计。
接地电极的长度/深度更深地驱动接地电极是降低接地电阻的非常有效的方法。
土壤的电阻率不一致,可能无法预测。
通过使接地电极的长度加倍,电阻水平通常可以再降低40%。
例如,在由岩石组成的区域中,有时不可能更深地驱动接地棒。
在这些情况下,包括接地水泥的替代方法是可行的。
接地电极的直径增加接地电极的直径对降低电阻的影响非常小。
例如,您可以将接地电极的直径加倍,并且您的电阻仅会降低10%。
接地电极数量使用多个接地电极提供了另一种降低接地电阻的方法。
一个以上的电极被驱动到地中并且并联连接以降低电阻。
为了使附加电极有效,附加杆的间距必须至少等于从动杆的深度。
接地电极的影响范围将相交,如果没有适当的间距,电阻将不会降低。
表1提供了各种接地电阻,可以用作经验法则。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
接地电阻测量原理与方
法
本页仅作为文档封面,使用时可以删除
This document is for reference only-rar21year.March
接地电阻测量原理
梁子斌
对从事地电学工作,对接地电阻的概念并不陌生,然并非能完全理解。
这里想跟大家聊聊其概念和测量原理。
1.接地电阻概念,接地装置在输变电工程中是个特殊的项目,属隐蔽工程。
对新安装的接地装置,它包括埋入地中直接与大地接触的金属导体,或称接地体,以及连接接地体与电气设备接地部分的接地线。
为了确保其是否符合设计或规程要求必须经过检验才能正式投入运行。
接地电阻就是当有电流由接地体流入土壤中将呈现有电阻,这就是接地电阻。
接地电阻本质是由土壤产生的电阻,是接地装置泄放电流时表现出来的电阻。
由高斯定理知道,在全空间中,一半径为R的导体球其接地电阻为
,如在地表无限半空间中其接地电阻大一倍,埋在地下
某深度中,则在两者之间,对均匀介质,也可以解析得到。
还有不同形状的接地体,圆盘形、棍形,环形等都有公式可以计算。
其等效电路如下图:其中U为接地体对大地零电位参考点的电位差,I为流过接地体的电流U/I即为接地电阻。
接地电阻测量原理
看视很简单,通过电压的电流的测量就可以得到电阻值,可实际上并不容易。
试想想,在工作现场去哪能找到大地零电位的参考点那哎呀,有思路了,我们可以临时做一个啊,再做一个接地,可这临时的接地电阻值也不知道,我们可以知道这两个电阻之和,一个方程,两个位知数!好办,再加一个辅助接地电极,这样我们两两进行测量,三个方程,三个未知接地电阻,简单解方程就可以啦!呵呵,还不明白呀,看下面示意图。
我们分别将RR1,RR2,R1R2做环路供电,电压和电流我们都会测的,测得后容易得到R+R1,R+R2,R1+R2,更不用说现在都有万用表了,真接可以测出的,多大的阻值,万用表都能测得,别担心。
接地电阻也和收音机里的电阻一样,道理没什么不同。
好了,写方程吧。
这里r们就是我们万用表的读数R是我们要测的接地电阻,R1,R2是两个辅助电极的接地电阻,这方程找个中学生解一下,是R=(r1+r2-r12)/2吧他一定是中学生了。
你也看一下R1和R2吧,看看吧,我保证比一定R大的多,小了工程一定不合格!
你还没问我:两个辅助电极就可以吗那为什么多数接地电阻测量仪要三个辅助电极那其实呀,四个的也有那。
从前面说明你应知道了,两两电极组合就
多一个方程,三个辅助电极加上被测电极共四个,便有个组合,6个方
程,未知数是4个,用最小二乘法,那结果不是好得多了布辅助电极不怕烦,你用十个,结果会更好,一定不会错。
多说一句,如果没有布设辅助电极的场地,你只好使用电磁感应方式的接地电阻测量仪了,而且还不用断开系统接地,直接测量。
