主体工程质量案例分析——梁柱节点强度不足
案例六主体工程质量案例分析——梁柱节点强度不足一、事故简述某工程为框架结构，框架柱混凝土为C50，梁板混凝土为C35，在主体施工至7层时，对地下结构进行分部验收，验收时质量监督部门要求对框架柱柱头部位混凝土进行强度检测，共抽检6个框架柱，检测结果显示有3个框架柱，在梁高范围内的柱体混凝土强度普遍介于C35-C40之间，与设计要求的C50相差2个级别以上，其中有一根柱子通体强度不足C40，后经设计复核不能满足要求，需要对3根框架柱进行加固处理，检测及加固费用合计40余万元。
该工程不能参加优质工程的评比。
浇筑成型的梁柱节点：二、原因分析1.项目部对细部质量意识不足，未认识到梁柱节点核心区混凝土强度对框架结构的重要性，未能采取有效的隔离措施，仅仅采用钢丝网做简单隔离，钢丝网在混凝土侧压力下破坏失效，导致框架柱部分的C50高强混凝土浇筑高度不足，梁板部分的C35混凝土流入框架柱柱头。
2.项目部管理存在漏洞，现场监督不严，导致有一根框架柱被C35混凝土浇筑而未发现。
混凝土强度不足的柱子的处理：三、预防措施1.对于墙柱竖向结构构件和梁板水平结构构件混凝土强度等级不同的，一般竖向结构强度高，节点区受力大，因此必须优先竖向构件的强度，设计由说明的按设计要求，设计无说明的离开竖向构件边缘50厘米处设置混凝土隔离网，先浇筑竖向构件再浇筑水平构件。
2.加强对作业班组的交底和培训，增强质量意识和责任心，确保不混浇、不漏振。
浇筑成型的梁柱节点:四、处理原则和方法1.项目部第一时间将情况告知公司，不得隐瞒不报或推诿给商品混凝土厂商处理。
2.项目部应在公司指导下开展后续的调查、检测及处理对策的制定，不应私下联系相关检测单位。
3.处理方案应经过设计单位认可，得到各方确认后进行处理。
工程结构加固案例分析
一、软土地基事故1、事故现象最常见的事故现象：①产生过量沉降(1) 杭州花园新村4号住宅（四层）下沉1.23m，基础为筏板基础，稳定后顶起。
(2) 武进芙蓉西周村三间三层农宅，下沉18cm，地基均为淤质土，稳定后重做地坪。
②产生严重不均匀沉降武进农机公司仓库，二层，底层为框架结构，二楼为砖混住宅，走廊有外立柱。
在原河塘填土上，一年后下沉，致使二楼住宅墙体产生45°大裂缝，宽16mm。
③房屋倾斜，严重者失稳倒塌。
2、事故原因绝大多数为承载力在80KN/m2以下的淤泥质软土引起的。
3、软土的特性①软土的形成：在静水或缓慢流水环境中沉积而成的饱和粘性土，型式有：(1) 滨海沉积——盐城外黄海滨，古时每年有上百平方公里湿地(长江黄河泥砂)沉积。
(2) 湖泊沉积——(3) 河滩沉积——常武地区是长江下游冲积平原，软土多。
(4) 谷地沉积——②软土的外观：灰色或深灰色③软土的特性及变形特点：特性：(1) 含水量大，甚至饱和达流限；(2) 强度低，一般≤120KN/m2；(3) 压缩变形大。
变形特点：(1) 沉降量大；(2) 初始沉降速度快，延续时间性长（10年～数十年）；(3) 沉降量与含水量成正比。
4、事故实例事例１：①常州冶炼厂，三层框架结构，库房柱倾斜。
(1) 一层砼柱浇筑完，拆模后，有6根柱上端偏离80mm多。
(2) 原因：地基下边有多个小块软卧层（地质钻探与设计不协同）。
(3) 处理：a、将砼柱吊移；b、挖去软卧层，浇筑C10砼至基底标高；c、重新把柱吊装就位。
② 翠竹111号房（住宅）房屋纵向出现竖向裂缝，基础圈梁下产生水平裂缝。
a 、 地基：表层有2～3m 的140KN/m 2的土层，3m 以下是20多米厚的淤泥质土；b 、 基础为筏板基础，上部为6层砖混结构的住宅；c 、 居住三年后，在距山墙外10多米处筑路、架桥，路、桥和住宅下边的地质概况是一样的。
在打桥桩及路基填土碾压干扰下，使111号住宅东端产生二次沉降，而中、西部未沉。

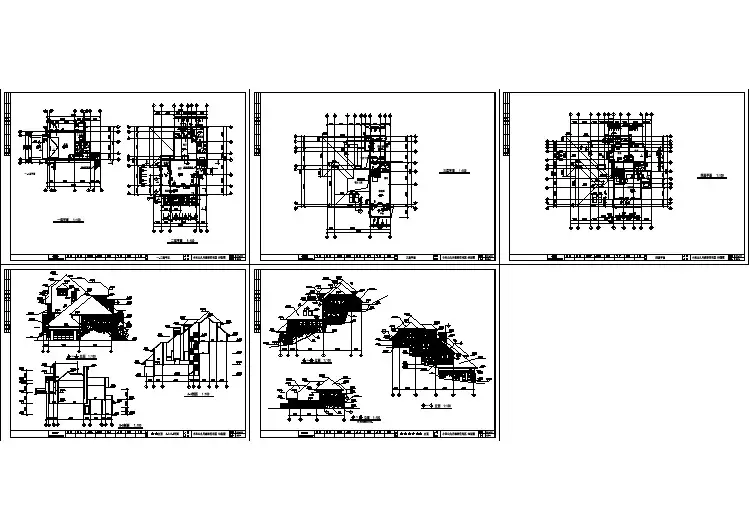

浙江绿城某四层框架结构别墅建筑施工图
框架结构经典工程案例

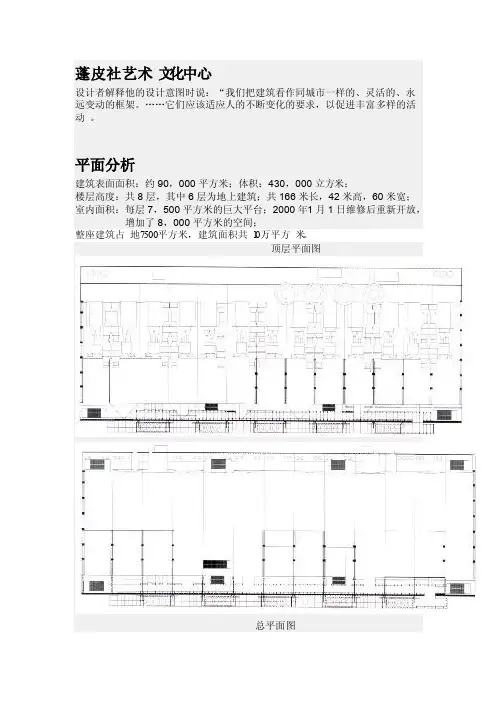

蓬皮社艺术文化中心设计者解释他的设计意图时说：“我们把建筑看作同城市一样的、灵活的、永远变动的框架。
……它们应该适应人的不断变化的要求，以促进丰富多样的活动。
平面分析建筑表面面积：约90，000平方米；体积：430，000立方米；楼层高度：共8层，其中6层为地上建筑；共166米长，42米高，60米宽；室内面积：每层7，500平方米的巨大平台；2000年1月1日维修后重新开放，增加了8，000平方米的空间；整座建筑占地7500平方米，建筑面积共10万平方米。
顶层平面图总平面图整座建筑共分为四大部分，分别为：公共图书馆，建筑面积约16000平方米；现代艺术博物馆，约18000平方米；工业美术设计中心，除音乐和声响研究中心单独设置外，其他部分集中在一个长166米、宽44．8米、高7米的巨大空间。
它的每一层面积都有7500平方米，整座建筑上下均衡，占地l公顷，由13根立柱和84根长48米、重72吨的钢梁构成桁架，由28根圆形钢管柱支承。
交通流线分析外部交通流线图蓬皮杜中心前院，占据了总建筑面积的一半，这座被誉为意大利复兴时期，理想城市回想的广场，今天已经成为了巴黎人享受午后阳光的理想场所之一。
在广场上人们没有任何的限制，这是属于他们自己的免费空间。
他和意大利西耶那的康波大广场异曲同工，有一个平缓的坡度，吸引着路人慢慢走到入口。
建筑师认为“把面积全都用上是错误的，真正的城市空间是前院，正是前院使蓬皮杜中心的成功成为可能。
有了前院，人们才有城市归属感。
入口是城市的延续，而前院则展示了城市的生活，正是前院把人们引向了蓬皮杜。
建筑是把通常设在内部的功能部分全部设在建筑外面，每一层面向前院的方位，都设有宽阔的人行走廊，外层有大型电梯，通过半透明的大管道，参观者能够上到顶楼，就像是在骑游乐场的木马。
框架结构工程事故案例分析

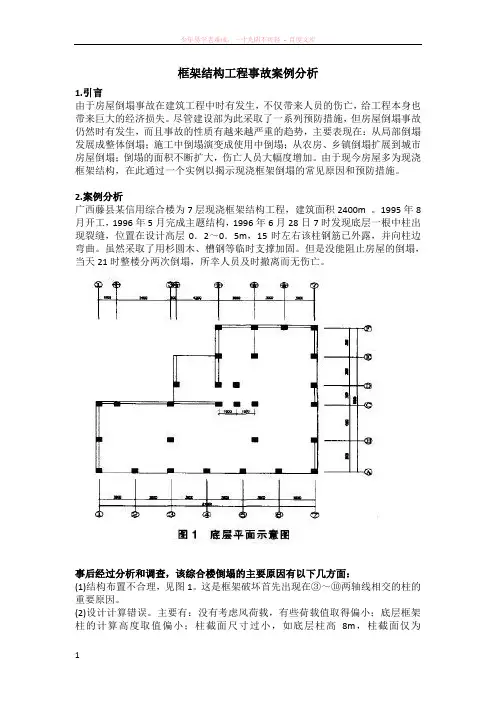

框架结构工程事故案例分析1.引言由于房屋倒塌事故在建筑工程中时有发生，不仅带来人员的伤亡，给工程本身也带来巨大的经济损失。
尽管建设部为此采取了一系列预防措施，但房屋倒塌事故仍然时有发生，而且事故的性质有越来越严重的趋势，主要表现在：从局部倒塌发展成整体倒塌；施工中倒塌演变成使用中倒塌；从农房、乡镇倒塌扩展到城市房屋倒塌；倒塌的面积不断扩大，伤亡人员大幅度增加。
由于现今房屋多为现浇框架结构，在此通过一个实例以揭示现浇框架倒塌的常见原因和预防措施。
2.案例分析广西藤县某信用综合楼为7层现浇框架结构工程，建筑面积2400m 。
1995年8月开工，1996年5月完成主题结构，1996年6月28日7时发现底层一根中柱出现裂缝，位置在设计高层0．2～0．5m，15时左右该柱钢筋已外露，并向柱边弯曲。
虽然采取了用杉圆木、槽钢等临时支撑加固。
但是没能阻止房屋的倒塌，当天21时整楼分两次倒塌，所幸人员及时撤离而无伤亡。
事后经过分析和调查，该综合楼倒塌的主要原因有以下几方面：(1)结构布置不合理，见图1。
这是框架破坏首先出现在③～⑩两轴线相交的柱的重要原因。
(2)设计计算错误。
主要有：没有考虑风荷载，有些荷载值取得偏小；底层框架柱的计算高度取值偏小；柱截面尺寸过小，如底层柱高8m，柱截面仅为350mm~600mm；框架配筋不足，例如③轴线上的3根柱，实际配筋比计算值少24．1％～54．9％，③轴线的框架梁配筋少52％～67％。
(3)钢筋大部分为不合格品。
倒塌后取样检查钢筋实际直径比钢印直径小，差值较大，力学性能试验有64％不合格。
钢筋既无出厂合格证，又无送检试验报告。
(4)混凝土质量低劣。
水泥无合格证，混凝土不做配合比试验，施工现场不留试块，无法控制混凝土质量。
从倒塌现场看，混凝土内石多砂少，砂细且含泥量高，个别处还发现混凝土内有大片石260mmx250mm，混凝土中有的碎石与水泥没粘结。
混凝土与钢筋无粘结力。
为检查混凝土的实际强度，钻芯取样时，承台混凝土取不出芯样，在柱、梁取芯17个，龄期超过45d，实际强度6．1～10．2N／mm(设计为C20)，底层为6．6N／mm2。
