• 拱圈高度:估算主拱圈高度的经验公式或数据,可作为设计计
算时拟定截面尺寸的参考
• 拱圈构造尺寸
临时性施工措施,能满足各 施工阶段的要求;
• 3、计算方法简便;
• 4、线型美观,便于施工;
压力线作为拱轴线
• 公路拱桥恒载所占比
重大,一般采用恒载
压力线作为拱轴线;
• 特殊情况,活载较大
时,如铁路拱桥,可
用恒载加一半活载的 压力线作为拱轴线。
拱桥常用的拱轴线型---能表达为拱轴线方程
①圆弧线 优点:
③悬链线
实腹拱桥的合理拱轴线----
恒载集度(单位长度的恒 重)由拱顶向拱脚连续分 布、逐渐增大;
空腹拱桥恒载压力线在腹孔 墩处有转折点,用悬链线 作拱轴线与恒载压力线有 偏离,但对拱圈控制截面 有利;
悬链线作空腹拱的拱轴线 可采用“五点重合法”即: 在拱顶、跨径1/4及拱脚处 使拱轴线与恒载压力线重 合;
悬链线、高次抛物线是目 前大、中跨径拱桥采用最 普遍的拱轴线型;
13-3 拱圈截面变化规律和截面尺寸拟定
• 主拱圈:等截面及变截面型式; • 变截面:沿拱轴方向宽度不变,高度变化;或高度不变,
宽度变化;
• 增大截面 I 对降低应力不是最有效;
• 对大跨或很陡的圬工拱桥, • 根据拱厚系数确定:

• 一、拱轴线型
• 选择原则: • 尽可能降低由于荷载产生
的弯矩值。
• 合理拱轴: • 拱轴线与各种荷载的压力
线相吻合;拱圈截面上轴 向力,无弯矩作用,应力 均匀;
• 拱轴线选择应满足:
• 1、尽量减小拱圈截面弯矩,
使截面在附加内力影响下各 主要截面的应力相差不大, 并不出现拉应力;
• 2、对于无支架施工,不用

混凝土拱桥设计及施工应用案例

混凝土拱桥设计及施工应用案例

混凝土拱桥设计及施工应用案例混凝土拱桥是一种重要的桥梁类型,它的设计与施工都需要严格的规范和标准。

本文将以某地区的一座混凝土拱桥为例,详细介绍其设计和施工过程。

一、设计过程1. 桥梁定位首先,需要确定桥梁的位置和定位,包括桥梁的跨度、宽度、高度等参数。

在这个过程中,需要考虑到桥梁所处的地形、水文条件和道路交通状况等因素。

2. 桥梁类型选择根据定位的参数和条件,需要选择合适的桥梁类型。

在这个过程中,需要考虑到桥梁的承载力、稳定性、耐久性和施工难度等因素。

对于混凝土拱桥而言,需要考虑到拱顶高度、拱度和拱墩的布置等因素。

3. 结构设计在确定桥梁类型后,需要进行结构设计。

在这个过程中,需要考虑到桥梁的受力特点、荷载计算和材料选择等因素。

对于混凝土拱桥而言,需要进行拱的形状、尺寸和材料等方面的设计。

4. 施工图设计在结构设计完成后,需要进行施工图设计。

在这个过程中,需要考虑到施工的工艺流程、施工的安全性和材料的使用等因素。

对于混凝土拱桥而言,需要制定拱的施工方案,包括模板的制作和拱体的浇筑等方面的设计。

二、施工过程1. 基础施工在施工过程中,首先需要进行基础施工。

在这个过程中,需要挖掘基础坑、布置钢筋和浇筑混凝土等工作。

对于混凝土拱桥而言,需要进行拱墩的基础施工,以及拱的支承基础施工等工作。

2. 拱体施工在基础施工完成后,需要进行拱体施工。

在这个过程中,需要制作拱的模板、布置钢筋和浇筑混凝土等工作。

对于混凝土拱桥而言,需要根据设计要求制作拱的模板,布置钢筋并浇筑混凝土,直至拱体完全浇筑完成。

3. 桥面施工在拱体施工完成后,需要进行桥面施工。

在这个过程中,需要进行桥面的铺装、防水和排水等工作。

对于混凝土拱桥而言,需要进行桥面的铺装和防水处理,以及进行桥面的排水设计,确保桥面的稳定和耐久性。

4. 装饰施工在桥面施工完成后,需要进行装饰施工。

在这个过程中,需要进行桥面的美化和照明等工作。

对于混凝土拱桥而言,需要进行桥面的美化设计,包括绿化和灯光等方面的设计,以提高桥梁的景观效果。

景观拱桥设计说明2014

景观拱桥设计说明2014

设计说明一、设计规范及参照标准1、《公路桥涵设计通用规范》(JTG D60--2004);2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62--2004);3、《公路桥涵地基与基础设计规范》(JTG D63-2007);4、《公路圬工桥涵设计规范》(JTG D61--2005);5、《公路工程抗震设计细则》(JTG/T B02-01-2008);6、其它有关的国家标准、规范、规程等。

二、技术标准1、桥面宽度本桥桥面全宽8.0m,桥面车行道宽5m,两侧各设1.5m人行道(含栏杆)。

桥面横坡双向1.5%,顺桥向设置双向8.0%纵坡。

2、桥下净空主跨桥拱净空2.0m。

3、设计荷载车辆荷载等级:公路Ⅰ级;人群荷载:3.5KN/m2;地震作用:地震震动峰值加速度系数为0.10g,全桥按地震烈度Ⅶ度设计。

4、落架温度:18℃以下;合拢温度:15℃~20℃。

5、拱脚变位:水平变位:2mm,竖向变位:2mm。

3、主要材料1、普通钢筋:R235钢筋和HRB335级钢筋。

2、混凝土:拱圈:C50混凝土;桥墩:C30混凝土;基础:C25混凝土。

四、总体设计本桥桥面全宽8m,桥面车行道宽5m,两侧各设1.5m人行道(含栏杆);桥梁全长26.0m。

上部结构采用钢筋混凝土实腹式拱桥,净跨径组合为(4.52+7.8+4.52)m;下部结构:桥台为U型台接扩基,桥墩为实体墩接扩基。

五、结构设计(一)上部结构上部结构采用钢筋混凝土实腹式拱桥,净跨径组合为(4.52+7.8+4.52)m,桥梁拱轴曲线采用圆弧线,边跨净矢跨比f/L=1/5.464,中跨净矢跨比f/L=1/6.505,,全桥关于桥梁中心线对称。

拱圈为板形钢筋混凝土结构,边跨拱圈厚度25cm,中跨拱圈厚度35cm。

(二)下部构造桥墩为实体墩,基础为扩大基础,基底平面尺寸:4.0m×10.0m;桥台为U型台,基础为扩大基础,基底平面尺寸:6.2m×10.0m。

城市多孔小跨径景观拱桥结构设计

城市多孔小跨径景观拱桥结构设计

城市多孔小跨径景观拱桥结构设计
随着城市化进程的不断推进,城市的景观设计变得越来越重要。

其中,小跨径景观拱桥作为一种常见的景观元素,不仅起到连接两侧的作用,还
能够增加城市的美观性和吸引力。

在设计城市多孔小跨径景观拱桥结构时,需要考虑桥梁的美观性、结构稳定性以及施工的可行性。

首先,在设计城市多孔小跨径景观拱桥时,需要考虑桥梁的美观性。

拱桥是一种古老而具有魅力的桥梁形式,可以通过选择合适的拱桥形式
(如圆拱、扁拱、三角拱等)和桥梁材料(如石材、钢结构、木材等),
来突出城市的历史文化特色和现代风格。

另外,可以增加桥头、桥尾等装
饰元素,如雕塑、灯光等,以增加景观桥的美观性。

其次,结构稳定性是设计城市多孔小跨径景观拱桥的重要考虑因素。

在选择桥梁材料时,需要考虑桥梁所承受的荷载大小,例如行人、自行车、汽车等。

对于小跨径景观拱桥来说,一般采用轻型材料,如钢结构或混凝土,以保证结构的稳定性。

此外,需要进行结构计算和模拟分析,以确保
桥梁在使用寿命内能够承受各种荷载。

最后,施工的可行性是设计城市多孔小跨径景观拱桥的重要考虑因素。

在设计过程中,需要考虑桥梁的制作和安装过程,以确保施工的顺利进行。

一般情况下,小跨径景观拱桥采用预制装配的方式进行制作,然后再进行
现场安装。

因此,在设计时需要考虑到制作和运输的便利性,以及拆卸和
维护的便捷性。

综上所述,城市多孔小跨径景观拱桥的设计需要考虑桥梁的美观性、
结构稳定性以及施工的可行性。

只有在兼顾这些因素的基础上,才能设计
出优秀的城市多孔小跨径景观拱桥,为城市增添独特的景观元素。

拱桥拱轴线设计超详细图文解析

拱桥拱轴线设计超详细图文解析

了解拱桥拱桥-以拱为承重结构的桥梁反力-在竖向荷载作用下,拱的两端支承处除有竖向反力外,还有水平推力受力性能-拱主要承受压力,而弯矩、剪力较小建造材料-圬工拱桥、钢筋混凝土拱桥,钢管混凝土拱桥和钢拱桥施工方法-拱架施工法,缆索吊装施工、无支架施工、转体施工以及劲性骨架施工等技术。

拱桥特点:拱桥与梁桥外形不同,拱桥在竖向荷载作用下在支承处除了竖向力外,还有水平力的产生,使得拱内的弯矩大大减小。

拱肋中主要是受压的轴力。

拱肋截面受压,可以充分发挥全截面材料的性能,从而能较大地高跨越能力。

相对于梁式和索式结构,拱桥的变形较小,行车条件好。

水平推力的存在使得拱桥对基础条件的要求较高。

实腹拱桥组成空腹拱桥组成拱桥分类拱桥的设计计算流程拱桥的总体布置总体布置-确定桥梁长度、分跨、桥面标高、主拱矢跨比和墩台尺寸等。

桥面高程-由线路设计与总体布置及设计综合研究决定。

拱顶底面高程-满足拱顶最小填料厚度和主拱拱顶截面高度的要求。

起拱线高程-根据拱顶底面标高和桥下净空要求(通航泄洪等)拟定。

基础底面高程-根据地基情况决定。

矢跨比的确定矢跨比:矢高与跨度的比值。

拱桥的最重要设计控制参数。

满足泄洪和通航要求,还应从经济、结构受力、施工等方面综合分析比较确定。

拱的水平推力同矢跨比成反比。

连拱体系中的分跨等跨分孔和不等跨分孔。

不平衡水平推力的处理:拱肋的横向布置拱轴线的选择拱轴线选择-形状直接影响主拱截面内力的分布与大小,选择拱轴线的原则,也就是尽可能降低由于荷载产生的弯矩值。

理想拱轴线-仅承受压力,无弯矩和剪力作用。

合理拱轴线-荷载压力线尽量接近理想拱轴线。

“五点重合法”-采用悬链线时,设计拱轴线与恒载压力线在拱顶、1/4跨和拱脚5处重合。

混凝土拱圈断面的设计选择混凝土拱圈板拱的截面及尺寸板拱是指主拱(圈)采用整体实心矩形截面的拱。

按照主拱所采用的材料,可分为石板拱、混凝土板拱和钢筋混凝土板拱等。

A.宽度考虑板拱宽度即为拱圈的宽度;板宽略小于桥面宽度(便于排水);考虑人行道外挑等因素来减小板宽设置。

拱桥设计说明设计说明

拱桥设计说明设计说明

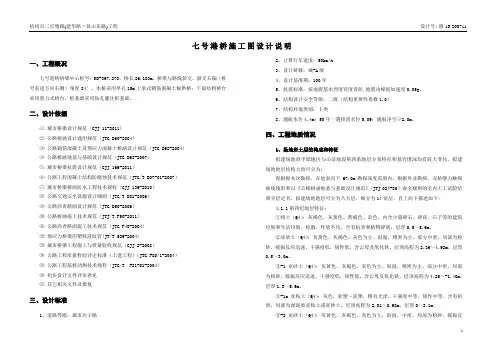

七号港桥施工图设计说明一、工程概况七号港桥桥梁中心桩号:K0+397.270,桥长26.103m,桥梁与路线斜交,斜交右偏(桩号前进方向右侧)角度84°。

本桥采用单孔15m上承式钢筋混凝土板拱桥;下部结构桥台采用重力式桥台,桩基础采用钻孔灌注桩基础。

二、设计依据⑴城市桥梁设计规范(CJJ 11-2011)⑵公路桥涵设计通用规范(JTG D60-2004)⑶公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)⑷公路桥涵地基与基础设计规范(JTG D63-2007)⑸城市桥梁抗震设计规范(CJJ 166-2011)⑹公路工程混凝土结构防腐蚀技术规范(JTG/T B07-01-2007)⑺城市桥梁桥面防水工程技术规程(CJJ 139-2010)⑻公路交通安全设施设计细则(JTG/T D81-2006)⑼公路沥青路面设计规范(JTG D50-2006)⑽公路桥涵施工技术规范(JTJ/T F50-2011)⑾公路沥青路面施工技术规范(JTG F40-2004)⑿预应力桥梁用塑料波纹管(JT/T 529-2004)⒀ 城市桥梁工程施工与质量验收规范(CJJ 2-2008)⒁ 公路工程质量检验评定标准(土建工程)(JTG F80/1-2004)⒂ 公路工程基桩动测技术规程(JTG/T F81-01-2004)⒃初步设计文件评审意见⒄其它相关文件及批复三、设计标准1、道路等级:城市次干路2、计算行车速度:50km/h3、设计荷载:城-A级4、设计基准期:100年5、抗震标准:按地震基本烈度Ⅵ度设防,地震动峰值加速度0.05g。

6、结构设计安全等级:二级(结构重要性系数1.0)7、结构环境类别:Ⅰ类8、通航水位4.4m;50年一遇排涝水位5.09;通航净空≥2.0m。

四、工程地质情况1、场地岩土层的构成和特征拟建场地准平原地区与山前地段第四系地层分布特征和基岩埋深均有较大变化,拟建场地地层结构大致可分为:现根据本次勘探,在地表向下67.0m勘探深度范围内,根据外业勘探、双桥静力触探曲线线形和以《公路桥涵地基与基础设计规范》(JTJ 024-85)命名规则的室内土工试验结果分层定名,拟建场地地层可分为八大层,细分为14亚层,自上而下描述如下:4.1.1第四纪地层特征:①填土(Q4):灰褐色、灰黄色、黄褐色、杂色,内含少量碎石、碎砖、石子等的建筑垃圾和生活垃圾,松散,性质不均,含有机质和植物碎屑,层厚0.5~5.6m。

拱桥设计计算说明书

拱桥设计计算说明书

目录一、设计背景 (1)(一)概述 (1)(二)设计资料 (1)1、设计标准 (1)2、主要构件材料及其参数 (1)3、设计目的及任务 (2)4、设计依据及规范 (3)二、主拱圈截面尺寸 (4)(一)拟定主拱圈截面尺寸 (4)1、拱圈的高度 (4)2、拟定拱圈的宽度 (4)3、拟定箱肋的宽度 (4)4、拟定顶底板及腹板尺寸 (5)(二)箱形拱圈截面几何性质 (5)三、确定拱轴系数 (7)(一)上部结构构造布置 (7)1、主拱圈 (7)2、拱上腹孔布置 (9)(二)上部结构恒载计算 (9)1、桥面系 (9)2、主拱圈 (10)(三)拱上空腹段 (10)1、填料及桥面系的重力 (10)2、盖梁、底梁及各立柱重力 (11)3、各立柱底部传递的力 (11)(四)拱上实腹段 (12)1、拱顶填料及桥面系重 (12)2、悬链线曲边三角形 (12)四、拱圈弹性中心及弹性压缩系数 (14)(一)弹性中心 (14)(二)弹性压缩系数 (14)五、主拱圈截面内力计算 (15)(一)结构自重内力计算 (15)1、不计弹性压缩的恒载推力 (15)2、计入弹性压缩的恒载内力 (15)(二)活载内力计算 (15)1、车道荷载均布荷载及人群荷载内力 (15)2、集中力内力计算 (17)(三)温度变化内力计算 (20)1、设计温度15℃下合拢的温度变化内力 (20)2、实际温度20℃下合拢的温度变化内力 (20)(四)内力组合 (21)1、内力汇总 (21)2、进行荷载组合 (22)六、拱圈验算 (23)(一)主拱圈正截面强度验算 (23)1、正截面抗压强度和偏心距验算 (23)(二)主拱圈稳定性验算 (24)1、纵向稳定性验算 (24)2、横向稳定性验算 (25)(三)拱脚竖直截面(或正截面)抗剪强度验算 (25)1、自重剪力 (25)2、汽车荷载效应 (26)3、人群荷载剪力 (27)4、温度作用在拱脚截面产生的内力 (28)5、拱脚截面荷载组合及计算结果 (28)七、裸拱验算 (30)(一)裸拱圈自重在弹性中心产生的弯矩和推力 (30)(二)截面内力 (30)1、拱顶截面 (30)2、14截面 (30)3、拱脚截面 (31)(三)强度和稳定性验算 (31)八、总结 (32)九、参考文献 (33)一、设计背景(一)概述在我国公路桥梁建设中,拱桥,特别是圬工拱桥得到了广泛的应用。
