过电压保护器调试及试验

合集下载

简述过电压保护器试验方法

简述过电压保护器试验方法

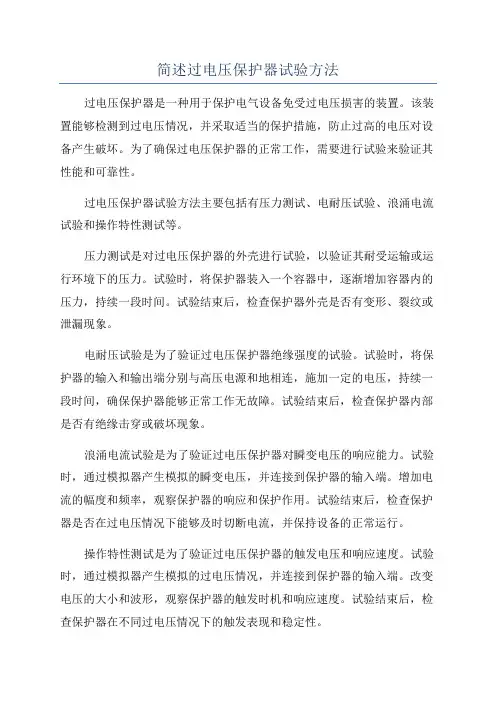

简述过电压保护器试验方法过电压保护器是一种用于保护电气设备免受过电压损害的装置。

该装置能够检测到过电压情况,并采取适当的保护措施,防止过高的电压对设备产生破坏。

为了确保过电压保护器的正常工作,需要进行试验来验证其性能和可靠性。

过电压保护器试验方法主要包括有压力测试、电耐压试验、浪涌电流试验和操作特性测试等。

压力测试是对过电压保护器的外壳进行试验,以验证其耐受运输或运行环境下的压力。

试验时,将保护器装入一个容器中,逐渐增加容器内的压力,持续一段时间。

试验结束后,检查保护器外壳是否有变形、裂纹或泄漏现象。

电耐压试验是为了验证过电压保护器绝缘强度的试验。

试验时,将保护器的输入和输出端分别与高压电源和地相连,施加一定的电压,持续一段时间,确保保护器能够正常工作无故障。

试验结束后,检查保护器内部是否有绝缘击穿或破坏现象。

浪涌电流试验是为了验证过电压保护器对瞬变电压的响应能力。

试验时,通过模拟器产生模拟的瞬变电压,并连接到保护器的输入端。

增加电流的幅度和频率,观察保护器的响应和保护作用。

试验结束后,检查保护器是否在过电压情况下能够及时切断电流,并保持设备的正常运行。

操作特性测试是为了验证过电压保护器的触发电压和响应速度。

试验时,通过模拟器产生模拟的过电压情况,并连接到保护器的输入端。

改变电压的大小和波形,观察保护器的触发时机和响应速度。

试验结束后,检查保护器在不同过电压情况下的触发表现和稳定性。

以上是过电压保护器的一般试验方法,具体的试验操作和参数需要根据具体设备的要求和标准来确定。

试验过程中,应注意安全措施,确保试验的可靠性和准确性。

同时,根据试验结果,对过电压保护器进行必要的调整和维护,确保其正常工作和可靠性。

过电压保护器试验报告

过电压保护器试验报告

过电压保护器试验报告1. 引言过电压保护器是一种广泛应用于电力系统和电气设备中的重要装置。

它的主要功能是保护设备免受过电压的损害。

本试验报告旨在介绍过电压保护器的工作原理、试验目的及步骤,并分析试验结果。

2. 试验目的本次试验的主要目的是验证过电压保护器的性能和稳定性。

具体目标如下: -确定过电压保护器的额定电压; - 检测过电压保护器在不同过电压情况下的动作特性; - 分析试验结果,评估过电压保护器的性能。

3. 试验装置和材料•过电压保护器:型号XYZ-123,额定电压220V;•电源:220V交流电源;•过电压发生器:用于产生不同电压的过电压信号;•示波器:用于观测和记录过电压信号的波形。

4. 试验步骤步骤1:准备工作1.确保实验室环境安全,检查试验装置和材料是否正常;2.将过电压保护器连接到电源上,并将电压调节到额定电压220V。

步骤2:测量过电压保护器的额定电压1.打开示波器,并将示波器的探头连接到过电压保护器的输出端;2.施加一个略高于额定电压的电压信号,记录示波器上的波形;3.逐渐降低电压信号,直到过电压保护器不再动作为止;4.记录该电压值,并作为过电压保护器的额定电压。

步骤3:检测过电压保护器的动作特性1.设置过电压发生器,产生不同幅值和频率的过电压信号;2.将过电压信号输入到过电压保护器的输入端,并观察示波器上的波形;3.记录过电压保护器的动作时间和动作电压。

步骤4:分析试验结果1.将试验结果整理并进行数据分析;2.根据试验数据,评估过电压保护器的性能和稳定性;3.提出改进措施和建议,以优化过电压保护器的性能。

5. 结论通过上述试验,我们得出以下结论: - 过电压保护器的额定电压为220V; - 过电压保护器在不同过电压情况下能够及时动作,保护设备免受损害; - 过电压保护器的性能和稳定性良好。

6. 参考文献[1] 张三, 李四. 过电压保护器原理与应用. 电气工程学报, 20xx, 36(2): 123-135.。

35kv过电压保护器工频试验方法

35kv过电压保护器工频试验方法

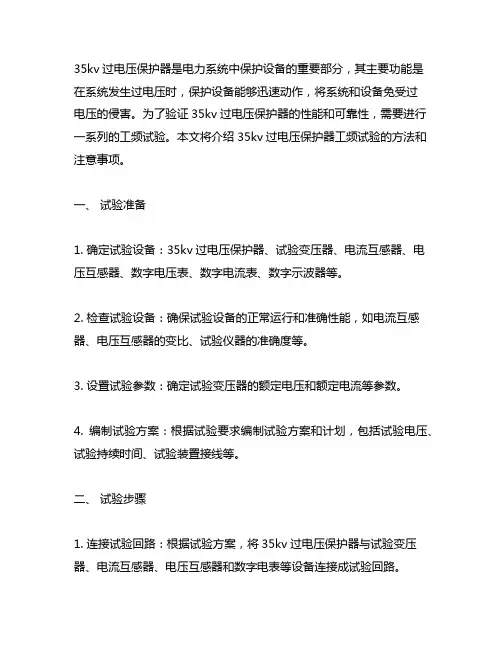

35kv过电压保护器是电力系统中保护设备的重要部分,其主要功能是在系统发生过电压时,保护设备能够迅速动作,将系统和设备免受过电压的侵害。

为了验证35kv过电压保护器的性能和可靠性,需要进行一系列的工频试验。

本文将介绍35kv过电压保护器工频试验的方法和注意事项。

一、试验准备1. 确定试验设备:35kv过电压保护器、试验变压器、电流互感器、电压互感器、数字电压表、数字电流表、数字示波器等。

2. 检查试验设备:确保试验设备的正常运行和准确性能,如电流互感器、电压互感器的变比、试验仪器的准确度等。

3. 设置试验参数:确定试验变压器的额定电压和额定电流等参数。

4. 编制试验方案:根据试验要求编制试验方案和计划,包括试验电压、试验持续时间、试验装置接线等。

二、试验步骤1. 连接试验回路:根据试验方案,将35kv过电压保护器与试验变压器、电流互感器、电压互感器和数字电表等设备连接成试验回路。

2. 调节试验参数:根据试验方案中的试验电压和试验持续时间等参数,调节试验变压器的输出电压,并设置数字电表来监测试验过程中的电压和电流。

3. 进行试验:打开试验回路电源,让试验变压器输出设定的电压,观察并记录35kv过电压保护器在试验过程中的动作情况。

4. 结束试验:根据试验方案规定的持续时间,停止试验并关闭试验回路电源,记录试验结果。

三、试验注意事项1. 安全第一:在进行试验时,首先要确保试验设备和试验人员的安全,严格遵守相关的安全操作规程,做好应急处理准备。

2. 试验设备校对:在进行试验前,一定要对试验设备进行校对和检查,保证试验的准确性和可靠性。

3. 观察记录:在试验过程中要准确观察试验设备的运行情况,记录试验数据,以便后期分析和结论。

4. 结论分析:对试验结果进行分析,根据试验要求和设备性能,判断试验结果是否符合要求,提出改进建议。

四、结语35kv过电压保护器工频试验是验证保护设备性能和可靠性的重要手段。

通过严格按照试验方案进行试验,可以检验35kv过电压保护器在系统发生过电压时的动作性能和保护效果,在一定程度上保证了电力系统的安全稳定运行。

过电压保护器试验方法和标准

过电压保护器试验方法和标准

过电压保护器试验方法和标准
过电压保护器是电气系统中重要的保护设备,其功能是在发生过电压时及时切断电路,保护设备不受损坏。

为了保证过电压保护器的正常工作,需要进行定期的试验,以下是常见的试验方法和标准:
一、过电压保护器试验方法
1、静态试验:在不接入电源的情况下,检查过电压保护器的外形,定位和接线是否正确,手动操作对应动作机构,观察指示灯,确认保护器是否正常。

2、动态试验:通过实际电源进行测试,观察保护器的动作时间和动作方式,检查保护器是否符合要求。

3、耐压试验:在过电压保护器的工作电压和额定值的基础上,加压1.5倍电压,观察保护器是否出现异常。

4、温度试验:将过电压保护器放置在高温或低温环境中,观察保护器是否正常工作。

5、电涌试验:模拟雷击等电涌冲击,检查保护器的防护性能是否符合标准要求。

二、过电压保护器试验标准
1、IEEE C62.11-2005:针对低压电气设备,包括过电压保护器的一般试验标准。

2、GB/T 17626.2-2016:电子产品电磁兼容性要求的电压暂降和瞬变试验标准。

3、IEC 61000-4-5:低压电气设备和系统的电涌试验标准。

以上是常见的过电压保护器试验方法和标准,试验时应按照标准要求进行,以保证过电压保护器的工作效果。

过电压保护器试验方法和标准

过电压保护器试验方法和标准

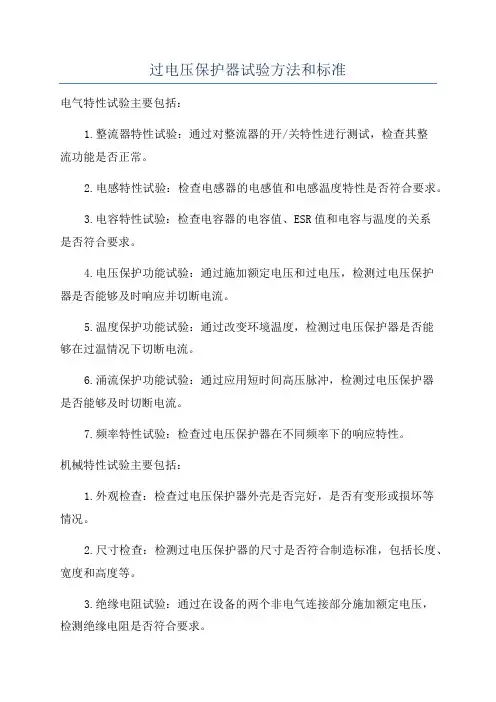

过电压保护器试验方法和标准
电气特性试验主要包括:
1.整流器特性试验:通过对整流器的开/关特性进行测试,检查其整
流功能是否正常。

2.电感特性试验:检查电感器的电感值和电感温度特性是否符合要求。

3.电容特性试验:检查电容器的电容值、ESR值和电容与温度的关系
是否符合要求。

4.电压保护功能试验:通过施加额定电压和过电压,检测过电压保护
器是否能够及时响应并切断电流。

5.温度保护功能试验:通过改变环境温度,检测过电压保护器是否能
够在过温情况下切断电流。

6.涌流保护功能试验:通过应用短时间高压脉冲,检测过电压保护器
是否能够及时切断电流。

7.频率特性试验:检查过电压保护器在不同频率下的响应特性。

机械特性试验主要包括:
1.外观检查:检查过电压保护器外壳是否完好,是否有变形或损坏等
情况。

2.尺寸检查:检测过电压保护器的尺寸是否符合制造标准,包括长度、宽度和高度等。

3.绝缘电阻试验:通过在设备的两个非电气连接部分施加额定电压,
检测绝缘电阻是否符合要求。

4.阻燃性试验:将过电压保护器置于明火或热源下,检测其阻燃性能是否符合标准。

5.环境试验:将过电压保护器置于不同的温度和湿度条件下,检测其性能是否受到环境变化的影响。

除了IEC标准外,不同国家和地区还可以制定自己的标准和规范,以适应本地的电力系统和市场需求。

总之,过电压保护器是一种关键的电气设备,为了确保其性能和可靠性,需要进行多种试验。

根据IEC标准以及本地的标准和规范,可以有效地评估过电压保护器的质量和可靠性。

过电压保护器试验标准

过电压保护器试验标准

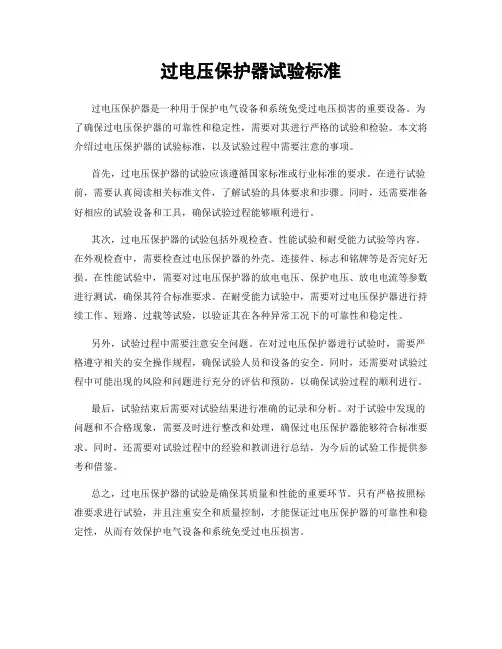

过电压保护器试验标准过电压保护器是一种用于保护电气设备和系统免受过电压损害的重要设备。

为了确保过电压保护器的可靠性和稳定性,需要对其进行严格的试验和检验。

本文将介绍过电压保护器的试验标准,以及试验过程中需要注意的事项。

首先,过电压保护器的试验应该遵循国家标准或行业标准的要求。

在进行试验前,需要认真阅读相关标准文件,了解试验的具体要求和步骤。

同时,还需要准备好相应的试验设备和工具,确保试验过程能够顺利进行。

其次,过电压保护器的试验包括外观检查、性能试验和耐受能力试验等内容。

在外观检查中,需要检查过电压保护器的外壳、连接件、标志和铭牌等是否完好无损。

在性能试验中,需要对过电压保护器的放电电压、保护电压、放电电流等参数进行测试,确保其符合标准要求。

在耐受能力试验中,需要对过电压保护器进行持续工作、短路、过载等试验,以验证其在各种异常工况下的可靠性和稳定性。

另外,试验过程中需要注意安全问题。

在对过电压保护器进行试验时,需要严格遵守相关的安全操作规程,确保试验人员和设备的安全。

同时,还需要对试验过程中可能出现的风险和问题进行充分的评估和预防,以确保试验过程的顺利进行。

最后,试验结束后需要对试验结果进行准确的记录和分析。

对于试验中发现的问题和不合格现象,需要及时进行整改和处理,确保过电压保护器能够符合标准要求。

同时,还需要对试验过程中的经验和教训进行总结,为今后的试验工作提供参考和借鉴。

总之,过电压保护器的试验是确保其质量和性能的重要环节。

只有严格按照标准要求进行试验,并且注重安全和质量控制,才能保证过电压保护器的可靠性和稳定性,从而有效保护电气设备和系统免受过电压损害。

串联间隙组合式过电压保护器 试验方法

串联间隙组合式过电压保护器 试验方法

串联间隙组合式过电压保护器试验方法【实用版4篇】《串联间隙组合式过电压保护器试验方法》篇1串联间隙组合式过电压保护器是一种常见的电力系统保护装置,用于保护电力系统中的设备免受过电压的损害。

试验方法是测试该保护器的性能和可靠性的重要步骤。

以下是串联间隙组合式过电压保护器的试验方法:1. 检查保护器的外观和连接:检查保护器的外观是否有损坏,连接是否牢固。

2. 测量保护器的绝缘电阻:使用万用表测量保护器的绝缘电阻,确保其符合要求。

3. 检查保护器的导通性:使用万用表或电流表测量保护器的导通性,确保其正常。

4. 测量保护器的泄漏电流:使用万用表测量保护器的泄漏电流,确保其符合要求。

5. 检查保护器的动作时间:使用信号发生器和计时器测试保护器的动作时间,确保其符合要求。

6. 检查保护器的重复性:多次测试保护器的性能,确保其具有一致性和可靠性。

7. 检查保护器的抗干扰能力:使用干扰源测试保护器的抗干扰能力,确保其能够正常工作。

8. 检查保护器的维护和保养:定期检查保护器的性能和可靠性,并进行必要的维护和保养。

需要注意的是,试验方法的具体步骤和要求可能会因保护器的类型、型号和用途而有所不同。

《串联间隙组合式过电压保护器试验方法》篇2串联间隙组合式过电压保护器是一种常用的高压电力设备,用于保护输电线路和变电站设备免受过电压的损害。

以下是串联间隙组合式过电压保护器的试验方法:1. 测量保护器的电气参数:在进行试验之前,需要先测量保护器的电气参数,包括额定电压、额定电流、接线电阻、电感值等。

这些参数可以帮助确定试验方案和试验设备。

2. 工频耐压试验:该试验用于检测保护器在正常工作状态下的耐压能力。

试验时,将保护器连接到高压电源,使其处于正常工作状态,然后逐渐增加电压,直到保护器动作为止。

试验过程中应记录保护器的动作电压和动作时间。

3. 冲击耐压试验:该试验用于检测保护器在冲击电压作用下的耐压能力。

试验时,将保护器连接到高压电源,使其处于正常工作状态,然后施加一定次数的冲击电压,直到保护器动作为止。

过电压保护器教材

过电压保护器教材

35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#1风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#2风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#3风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#4风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#5风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#6风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#7风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#8风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#9风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#10风机
试验人员:试验负责人:
35KV避雷器试验报告
试验日期:2011年8月23-25日
●安装位置:1234山#11风机
试验人员:试验负责人:。

TBP过电压保护器试验及维护,工频放电试验注意事项

TBP过电压保护器试验及维护,工频放电试验注意事项

TBP过电压保护器试验及维护
过电压保护器实验步骤:
a) 升压接通电源,开始升压,同时观察数字式安培表或数字式万用表的大电流挡,在间隙放电之前,数字表数值应无明显的变化。

b) 间隙放电当变压器输出电压的峰值达到TBP过电压保护器间隙的击穿放电值时,间隙立即击穿放电,在试验回路中产生微弱的窄幅尖峰脉冲电流,并对测量回路以及周围空间造成较强的电磁干扰,这时,数字安培表产生剧烈闪烁,表明间隙成功击穿放电,此时,V表的数值即为该项工频放电电压。

c) 降压一旦间隙放电,应立即将调压器恢复到零位,并切断电源,以免TBP过电压保护器长时间放电导致损坏。

过电压保护器工频放电试验注意事项
a) 在升压过程中,由于间隙放电电流非常微弱,因此不能以通常的耐压试验设备的跳闸动作作为工频放电的依据,因为跳闸继电器的驱动电流相对工频放电电流较大,若为了提供足够大的电流驱动电流继电器动作,则必然需要继续调高变压器的输入电压,已得到足够的能量,进而导致工频放电电压读数虚高。

b) 做工频放电实验时,应将TBP过电压保护器放在接地金属板上进行,金属板的面积应不小于TBP过电压保护器下表面。

c) 做系统内其他电气设备的耐压试验时,应将TBP过电压保护器拆除。

d) TBP过电压保护器工频放电试验时,应只有内部间隙放电,外部
不应有闪络。

TBP过电压保护器维护
TBP过电压保护器应每年做一次预防性试验,包括绝缘试验和工频放电试验,绝缘试验应用2500V摇表摇测TBP过电压保护器各单元之间绝缘,应不小于2500MΩ。

平时应检查过电压保护器无积尘,无放电、打火现象。

有计数器的应观察动作记录。

过电压保护器工频试验方法

过电压保护器工频试验方法

过电压保护器现场测试/检测周期本产品安装时如进行现场测试,测试方法如下图所示。

测试时,保护器的A、B、C、D四个端点应从其它电气设备上拆下,不允许在与其它电气设备连接时进行试验。

试验电压分别加在A和D、B和D、C和D、A和C、B和C以及A和B上。

试验时均匀升高试验变压器ZT的电压,当过电压保护器放电时,在低压侧产生突然变化的电流,通过CT、整流桥加在可控硅KP的控制极,KP导通所需的触发脉冲幅值和宽度都很小,过电压保护器放电时很容易导通,KP导通后ZJ动作切除电源,记录此刻电压表的值,此值即为放电电压在升压变压器原边的数值,工放值为此原边数值乘变比。

注意事项:1.图中虚线框内为本公司设计制造的过电压保护器专用检测仪,它的输出接点串联在常规的工频耐压检测线路中。

2.对过电压保护器电压等级为10KV及以下的,试验时应将其放在铁板上进行,铁板必须可靠接地;电压等级为10KV以上的,试验时用绝缘子将过电压保护器支起并放在铁板上,铁板可靠接地后方可进行。

铁板面应略大于过电压保护器底座的底面。

3.试验时,应均匀升压,从开始升压至过电压保护器放电,时间控制在3.5-7S为宜。

过电压保护器动作后应在0.2S内切断电源。

4.测量次数不少于3次,每两次时间间隔应不小于10S,工放值取其平均值。

工放值在出厂参数的90%~120% 范围内为合格,若因运输过程异常震动或其它原因造成过电压保护器参数变化超出上述范围,请通知本公司处理。

5.试验时,只有间隙放电,其它任何部分不得发生闪络。

6.在对安装有本保护器的开关柜作耐压实验时,必须将保护器的四只接线端头全部拆除后方可进行实验。

7、如现场条件允许,最好将CT和测量电压表直接接在高压侧。

8号机6KV A段过电压保护器试验作业指导书

8号机6KV  A段过电压保护器试验作业指导书

Q/ITKTPC13 8287—2019 8号机6KV A段过电压保护器试验作业指导书1 范围本作业指导书规定了6kV过电压保护器大修高压试验工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于6kV过电压保护器大修高压试验工作,大修的项目为:绝缘电阻,过电压保护器动作电压(HYDB型使用)、过电压保护器直流1mA电压U1mA及0.75U1mA下的泄漏电流(TBP型使用)试验并对发现的问题进行处理。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本规范。

GB50150—2006《电气装置安装工程电气设备交接试验标准》《电力设备交接和预防性试验规程》中国大唐2005版《高压电气设备试验方法》(西南电业管理局试验研究所)水利电力出版社《电业安全工作规程(发电厂和变电所电气部分)》《电力工业技术监督标准汇编》电气绝缘分册厂家及设计院相关技术资料3 安全措施3.1严格执行《电业安全工作规程》。

3.2所检修设备电源必须断开并与运行人员确认。

3.3检修前一定要注意不得走错间隔,认真核对设备标识,工作人员互相提醒,工作地点装设遮栏,作业间隔悬挂安全措施标示牌。

3.4使用经检验合格的电动工器具,电源接引要使用漏电保护器,防止电动工器具伤人。

3.5工作前要验明所检修设备无电压,防止人身触电。

3.6为保证人身和设备安全,要求必须在试验设备周围设围栏并有专人监护。

负责升压的人要随时注意周围的情况,一旦发现异常应立刻断开电源停止试验,查明原因并排除后方可继续试验。

3.7接地线应牢固可靠,且两点接地。

3.8注意对试验完毕的设备必须充分放电。

与带电部位或设备保持安全距离。

过电压保护器工频放电试验

过电压保护器工频放电试验

过电压保护器工频放电试验
过电压保护器工频放电试验是对过电压保护器的性能进行检验的一种重要方法。

在该试验中,过电压保护器被连接到待测电路中,模拟实际工作环境下可能出现的过电压情况。

通过该试验,可以检测出过电压保护器是否能够在过电压发生时及时进行放电,以保护电气设备的安全运行。

该试验的步骤如下:
1. 准备工作:确认待测电路无电压输入,将过电压保护器正确连接到待测电路中,并确保连接牢固可靠。

2. 设置试验参数:根据实际情况,设定合适的电压波形和频率,并确定测试时间。

3. 开始试验:将电压输入至待测电路中,使电压逐渐升高至设定值,并保持一段时间。

4. 观察测量:使用合适的测量设备,如电压表、电流表等,对过电压保护器的工作情况进行实时监测和记录。

5. 结果分析:根据测量结果,判断过电压保护器是否按照设计要求进行放电,并对实验结果进行分析和评估。

需要注意的是,在进行工频放电试验时,必须确保实验安全,并严格遵循相关操作规程。

同时,应该根据实际情况选择合适
的试验方法和参数,并对实验过程进行全面的记录和数据存储。

这样可以为过电压保护器的性能评估和改进提供有效的依据。

10kv过电压保护器试验标准o

10kv过电压保护器试验标准o

10kv过电压保护器试验标准o10KV过电压保护器试验标准简介过电压保护器是一种防止电力设备受到过电压影响而损坏的重要电气元器件。

在过电压保护器的试验中,制定一份规范的标准显得至关重要。

本文将介绍10KV过电压保护器试验标准。

试验对象试验对象为10KV过电压保护器。

试验条件•试验电压:1.5倍额定电压•试验时间:10分钟试验项目1.直流应力试验–试验电压下的保持时间不得少于10分钟。

–在试验过程中,试验电压不得超过额定电压的±5%。

2.频率电压试验–试验应在额定频率下进行。

–在试验过程中,试验电压应高於额定电压,每个试验点保持时间不低于1分钟。

3.工频沖击试验–脉冲波形为单脉冲沖击波。

–在试验过程中,试验电压应高於额定电压,保持10次脉冲波。

4.重复脉冲试验–在试验过程中,试验电压应高於额定电压,脉冲波形和试验点数可按照实际使用条件确定。

5.长时间放电试验–试验时间至少60分钟。

–试验电压应高於额定电压。

6.短时间放电试验–试验时间不低于1分钟,电压应高於额定电压。

试验结论在试验项目完成后,应按照实际使用条件进行试验结论的确定。

试验合格后,方可投入使用。

以上即是10KV过电压保护器试验标准的详细内容。

对于电气设备的安全运行,保障措施必不可少,而关于过电压保护器的试验,则是其中的重要部分。

注意事项在进行10KV过电压保护器试验时,还应注意以下事项:1.试验应该在定期维护和检修后进行,以确保试验结果的真实性和可靠性。

2.试验时应注意安全,保障人员和设备的安全。

3.在试验前应对设备进行全面的检查和保养,确保设备没有任何问题或损坏。

4.试验过程中应记录试验结果和数据,以方便分析和评估设备的运行情况和表现。

5.在试验结论中应评估设备满足规范要求的程度,以便作为决策或调整的依据。

以上是10KV过电压保护器试验标准的注意事项。

在进行试验时必须注意这些要点,以确保试验结果符合规范,并且设备的安全和可靠性也得到保障。

过电压保护器试验方法

过电压保护器试验方法

过电压保护器试验方法
摘要:在每年的电气预防性试验中,检修试验人员都误认为过电压保护器是一个整体,无法进行正常的高压电气试验,只能放弃过电压保护器电气试验,从而给电力系统安全运行带来了潜在的隐患。

一、对于无间隙组合式过电压保护器,应进行以下试验:
1、直流1mA参考电压:在保护器两两端子之间施加直流电压, 当流过保护器的电流稳定于1mA后,读取此时保护器两端子之间的电压数值,该值不得小于技术参数表中的规定值。

2、泄漏电流:在保护器两两端子间施加倍的直
流1mA参考电压,此时流过保护器的泄漏电流不得大于50 uAo
3、无间隙组合式过电压保护器不允许做工频放电电压试验。

二、对于串联间隙组合式过电压保护器,应进行工频放电电压试验,
试验接线如图所示。

试验时在保护器A、B、C、对地分别施加工频电压,调节自耦变压器ZT,缓慢加压,观察安培表A的电流变化。

当安培表A 的电流突然增大时,表示间隙电极放电, 记录此时电压表V的电压值,即为该两相的工频放电电压值。

由于放电电极允许有一定的分散度,以及测试方法的差异,现场测试值不应超出出厂试验值的20%o如果超出该范围,应停止运行,及时通知厂家处理。

过电压保护器试验记录

过电压保护器试验记录

安徽国科电力设备有限公司
A--BCD
7000 3000
B-CAD
7500 4500 6000 3500
C--ABD
7000 4500 7000 3500
单位( MΩ ) 耐压前
耐压后

泄 漏 试 验 工 频 放 电 验 试
按国标GBJ232-82
条规定
试验电压 试验 电流 A--D 17.5 A--B 17.8
单位( MΩ ) 耐压前
耐压后

泄 漏 试 验 工 频 放 电 验 试
按国标GBJ232-82
条规定
试验电压 试验 电流 A--D 21.5 A--B 16.3
U1 I1 B--D 19.5 B--C 15.5
U2 I2 C--D 20.5 C--A 17.5 (kV) (kV)

合格



过电压保护器试验记录
安徽国科电力设备有限公司
A--BCD
7000 3000
B-CAD
7500 4500 6000 3500
C--ABD
7000 4500 7000 3500
单位( MΩ ) 耐压前
耐压后

泄 漏 试 验 工 频 放 电 验 试
按国标GBJ232-82
条规定
试验电压 试验 电流 A--D 18.2 A--B 19.2
U1 I1 B--D 14.2 B--C 14.5
U2 I2 C--D 14.6 C--A 15 (kV) (kV)

合格



过电压保护器试验记录
中国十五冶二公司(电)表
调试人员 审批 日期
工程名称 用 铭 牌 数 据 绝 R60 缘 R60 电 途 型式 工厂号
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

过电压保护器调试及试验
随着真空断路器的广泛应用,其强开断能力引发的各类操作过电压,对电力设备的保护提出了新的课题,组合式过电压保护器正是为了解决这一难题而出现的新产品。

过电压保护器可用于保护电动机、开关、变压器、电容器及电缆等电器设备,保护功能完善,增加了相-相间保护,解决了相间操作过电压幅值过高对电气设备的损坏,是传统的避雷器所不具备的。

组合式过电压保护器无严格的国标定义规则,目前各生产企业,按自己在国家检测中心申请的型号,来定义自己的产品,各企业同样用途产品型号差别很大,在做过电压保护器的试验前,应先查看该产品的说明书或出厂试验报告。

第一节绝缘测试
试验前应将过电压保护器擦净。

用2500V及以上兆欧表分别测量相相、相地之间的绝缘电阻。

35kV 以上的避雷器,绝缘阻值不低于2500MΩ,35kV及以下的避雷器,绝缘阻值不低于1000MΩ。

图1 过电压保护器绝缘电阻测量
第二节有间隙型过电压保护器
一.预防性试验及外观检查预防及检测
1.工频放电试验
在过电压保护器的相相、相地之间的工频放电。

测试时,从零均匀开压,观察电流表的变化,当电流突变时,表明保护器动作放电,此时电压为工频放电电压值,放电后,应在0.2s内切断工频电源。

每次测量间隔不小于15秒,测量三次,求平均值,该值不应小于说明书中规定参数值的85%。

2.复和型过电压保护器的工频放电试验
有采用氧化锌非线性电阻和放电间隙串联的结构,使两者互为保护;放电间隙使氧化锌非线性电阻的荷电率为零,氧化锌的非线性特性又使放电间隙动作后立即熄弧,无续流、无截波。

当工频放电电压达到这种过电压保护器的击穿放电值时,间隙立即击穿放电,在试验回路中产生微弱的窄幅尖峰脉冲电流,并对测量回路以及周围空间造成较强烈的电磁干扰,这时,间隙放电检测仪发出报警信号(或用数字安培表因受到干扰而产生剧烈的闪烁),表明间隙成功击穿放电,该电压值为该相的工频放电电压值。

图2 过电压保护器工频放电试验接线图
2.电导电流测量(泄漏电流)
在保护器相相、相地之间施加直流的系统额定电压,测量流过保护器的电流不应大于20μA(有些厂家规定为不大于30μA)。

图3 过电压保护器电导电流测量接线图
二.注意事项
做过电压保护器的试验前,应将保护器的四个接线端子应从电气设备拆下;
在做工频放电时,不能以电流继电器是否动作作为工放数值的依据;
在做工频放电时,观察到电流表有明显摆动时,要立即将调压器回零,并切断电源。

切忌在放电后继续升高电压,以免损坏保护器;
用户在试验时如果发现其工放值超出出厂标准值的±10%时,请仔细检查接线是否正确,表计是否准确和调压器炭刷是否接触良好,如工放值超出15%时不要继续加压,应与厂家联系;
在做其它电气设备绝缘试验时,应将过电压保护器连接线拆除;
外观有无损坏,特别是高压电缆根部,如有严重划破必须更换,不能使用。

第三节无间隙型过电压保护器
一.预防性试验及外观检查预防及检测
1.直流1mA参考电压
在过电压保护器的相相、相地之间施加直流电压(直流电压的脉动部分不大于±1.5%),待流过过电压保护器的电流稳定于1mA后,读出的电压数值不得小于说明书中规定值。

2.泄漏电流测量
在过电压保护器的相相、相地之间施加0.75倍直流1mA参考电压(直流电压的脉动部分不大于
±1.5%),流过过电压保护器的电流不大于50μA。

图4 过电压保护器U1mA及0.75 U1mA电压下泄漏电流测量接线图3.注意事项:
在做保护器的试验前,应将保护器的四个接线端子应从电气设备拆下;
不允许做工频放电电压试验;
在做其它电气设备绝缘试验时,应将过电压保护器连接线拆除;
外观有无损坏,特别是高压电缆根部,如有严重划破必须更换,不能使用。
