病床呼叫系统设计说明
医院病房呼叫系统设计
医院病房呼叫系统设计系统架构：医院病房呼叫系统可以采用分布式架构，包括前端界面、服务器端和数据库组成。
前端界面可以采用电脑或者移动设备作为终端，通过界面与服务器端进行通信。
服务器端作为系统的核心，主要负责接收前端界面发送的请求，并将请求进行处理和分发。
数据库用于存储病人的信息、呼叫记录等数据，以便做进一步的分析和查询。
功能模块：1.呼叫按钮：每个病人床位上都应该设有一个呼叫按钮，供病人按下求助。
2.前台接收：前台接收所有病房呼叫的信息，可通过电脑显示或者移动设备进行接收和处理。
3.护士站显示：护士站会收到病房内各个病人的呼叫信息，并可以及时回应和处理。
4.历史记录：系统应该有一个历史记录功能，以便对病人的求助情况进行分析和查看。
技术实现：1. 前端界面可以使用HTML、CSS和JavaScript等Web技术进行开发，以实现病人呼叫按钮、前台界面显示等功能。
2. 服务器端可以采用Java或者Python等编程语言，通过网络协议实现与前端界面的通信和数据传输。
3. 数据库可以选择关系型数据库，如MySQL或者Oracle，以便对数据进行灵活的存储和查询。
系统流程：1.病人按下呼叫按钮，前端界面向服务器端发送请求。
2.服务器端接收到请求后，将呼叫信息分发给相应的护士站。
3.护士站接收到呼叫信息后，及时回应病人的求助，并记录下来。
4.前台可以通过系统界面查看病人的呼叫记录，以及护士的回应情况。
系统优势：1.提高病房内的工作效率。
通过呼叫系统，病人可以更方便地向医护人员求助，医护人员也可以更及时地回应病人的需求，提高了工作效率。
2.方便病人管理和跟踪。
系统可以记录下病人的呼叫信息和回应情况，可以方便地管理和跟踪病人的求助情况。
3.数据分析和查询。
系统可以将病人的呼叫记录进行存储和分析，以便后续的查询和分析。
总结：医院病房呼叫系统是一种可以提高医院病房管理效率的系统。
通过使用前端界面、服务器端和数据库等技术手段，实现了病人呼叫、护士回应和数据存储等功能。
病床呼叫系统
目录一、设计要求 (1)二、设计目的 (1)三、设计的具体实现 (2)1.系统概述 (2)2.设计方案与框图 (3)3.程序流程 (5)4.单元电路设计 (5)5.软件程序设计 (10)四、程序的调试与仿真 (12)1.用Keil C编译程序 (12)2.Proteus软件调试与仿真结果 (13)五、结论与展望 (15)六、心得体会及建议 (16)七、附录 (17)八、参考资料 (22)病床呼叫系统设计报告一、设计要求1.设计一个可容64张床位的病房呼叫系统。
2.要求每个床位都有一个按钮，当患者需要呼叫护士时，按下按钮。
此时护士值班室内的呼叫系统板上显示该患者的床位号，并振铃3秒。
3.当护士按下“响应”键时，取消当前呼叫。
二、设计目的该系统的目的就是能够满足这个要求，且实际意义在于能够为医院提供一个成本低、不复杂、生产和安装方便的简单快捷病房呼叫系统，方便病人更快找到医生，以节约病人的宝贵时间。
系统主要用于医院、门疹、养老院等场所。
可大大降低护理成本，增强护理的及时性和有效性，安装极其简便。
以前当病人需要服务时就不得不亲自到值班室去叫。
安装该呼叫系统后，可在减少护理人员的同时，保证病员随时能够得到服务，让每个病人及时得到最佳护。
本设计是基于51系列的单片机设计的病房呼叫系统。
在该设计中每个患者床头都有一个按键，当患者有需要的时候，按下按键，此时，值班室的系统板上会显示此患者的床位号，并且为了提醒效果更好会震铃3秒。
此时，值班室的护士会看到哪个病房的患者又需要，然后护士按下“响应”键取消当前呼叫。
本系统是一个64个床位的的病房呼叫系统，核心部件选择内部存储资源丰富的AT89C51单片机，输入采用8×8矩阵键盘。
显示采用2位7段共阴极LED动态显示，复位电路采用上电加按钮复位，时钟采用12MHz晶体振荡电路。
编程语言方面针对病房呼叫系统程序比较简单，接口可以不通过扩展而实现，而且考虑到汇编的语言对端口的操作比较直观，故采用汇编语言，由于采用AT89C51单片机内部有充足的程序存储单元和数据存储单元，因此不需要进行外围存储扩展。
病床呼叫系统毕业设计
病床呼叫系统毕业设计病床呼叫系统毕业设计在现代医院中，病床呼叫系统扮演着非常重要的角色。
它不仅能够提供及时的医护服务，还能有效地管理病人的需求和医护资源。
因此，设计一个高效、可靠的病床呼叫系统成为了许多医学类专业学生的毕业设计课题。
本文将探讨病床呼叫系统的设计要点以及可能的改进方向。
首先，一个好的病床呼叫系统应该具备以下几个基本功能：病人呼叫、医护人员接听、呼叫信息的记录和统计。
病人可以通过按压按钮或者使用遥控器等方式呼叫医护人员，而医护人员可以通过接听呼叫、查看呼叫信息的方式了解病人的需求。
呼叫系统还应该能够将呼叫信息记录下来，以便后续的数据分析和资源调配。
其次，为了提高病床呼叫系统的效率和可靠性，可以考虑以下改进方向。
首先是引入智能化技术。
通过将呼叫系统与人工智能相结合，可以实现自动分析和处理呼叫信息。
例如，当病人呼叫时，系统可以自动判断病情的紧急程度，并将呼叫信息发送给相应的医护人员。
这样可以大大缩短响应时间，提高救治效率。
其次是引入定位技术。
通过在病床上安装定位设备，可以实时监测病人的位置信息，并将其与呼叫信息关联起来。
这样一来，医护人员就可以准确地知道病人的位置，避免了因为找不到病人而延误救治的情况发生。
同时，定位技术还可以用于监测病人的活动范围，及时发现异常情况。
另外，为了提高病床呼叫系统的可扩展性和灵活性，可以考虑将其与其他医疗设备和信息系统进行集成。
例如，可以将病床呼叫系统与医院的护理信息系统相连接，实现呼叫信息的实时传输和共享。
这样一来，医护人员就可以在护理信息系统中查看病人的呼叫记录，了解其需求和护理情况，从而更好地为病人提供医疗服务。
此外，病床呼叫系统还可以与医院的设备监控系统相连接，实现对病人生命体征和设备状态的实时监测。
当病人的生命体征异常或者设备出现故障时，系统可以自动发出警报，并将相关信息发送给医护人员。
这样一来，医护人员就可以及时采取措施，保证病人的安全。
总之，设计一个高效、可靠的病床呼叫系统是医学类专业学生毕业设计的重要课题。
病房呼叫系统设计报告
病房呼叫系统设计报告一、设计要求 (2)二、设计的具体实现 (2)1、系统概述 (2)2、单元电路设计与分析 (4)2.1 5秒呼叫模块 (4)2.2 呼叫显示模块 (7)2.3 优先显示模块 (8)一、设计要求此设计是用于医院病人的紧急呼叫，其设计要求如下：1．当病人按下呼救信号按钮，呼救灯亮，同时显示病人编号，蜂鸣器发出5秒呼救声，等待医护人员来护理。
2．按照病人的病情划分出优先级别，有多个病人同时呼救时，系统优先显示最高级别的呼救编号。
3．当医护人员处理完最高级别呼救后，按下清零键，系统按优先等级先后显示其他病人编号。
二、设计的具体实现1.系统概述本设计的指导思想是设计一个当病人紧急呼叫时，产生声光提示，并显示病人编号；然后根据病人病情进行优先级别设置，当有多人呼叫时，病情严重优先；医护人员处理完当前最高级别的呼叫后，清除已处理的最高级别的呼叫信号，系统按优先级别显示其他呼叫病人的编号。
由呼叫信号的锁存，CD4532优先编码，由744511译码显示和逻辑控制清除几部分构成，其核心在CD4532优先编码器。
方案：病房呼叫系统的逻辑门电路如图1.1所示。
它由模拟开关、优先编码器、锁存器、数码管、逻辑门、信号灯、单稳态触发器、蜂鸣器组成。
模拟病房号通过优先编码器显示优先级最高的病床号。
并且通过锁存器储存起来，按R键将清除已处理的信号。
病房呼叫系统的逻辑方框图由上述图文说明可看出此方案能够对最优先级别的呼叫信号进行处理，编码和译码，最后显示出来。
在完成最优先级呼叫信号的处理之后，可以通过医护人员手动复位，从而对其他信号的处理。
工作原理：用D锁存器锁存，再用一个8线-3线优先编码器4532对病房号编码，再用译码器4511译出最高级的病房号。
当有病房号呼叫时，通过译码器和逻辑门触发（由555构成的单稳触发器）从而控制蜂鸣器发出5秒钟的呼叫声。
呼叫信号控制晶闸管从而控制病房报警灯的关亮。
若有多个病房同时呼叫，待医护人员处置好最高级的病房后，由人工将系统的复位（手动）。
智慧医院-病床呼叫系统设计方案
智慧医院病床呼叫系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统设计说明 (2)2.1 系统拓扑图 (2)2.2 系统组成 (3)三功能介绍 (4)四主要设备技术参数 (5)4.1 IP网络护士站主机 (5)4.2 IP网络医生主机 (6)4.3 病房门口机 (7)4.4 病床分机 (7)4.5 输液报警器 (8)一系统概述随着我国医疗建设的发展，利用先进的信息技术为医院服务，已成为医院信息化建设中的一个重要着眼点。
创建一套功能强大的“医护广播可视对讲系统”，可满足病房呼叫对讲、录音录像以及公共区域的公共广播、求助报警等需求，可减少医护人员的工作强度，提高服务质量与效率，提高医院智能化管理。
利用医院现有的局域网，来制定一套直接、高效、可靠、稳定的“IP网络医护广播可视对讲系统”。
在各护士站、医生办公室设置IP网络管理主机，各病房门口设置病房门口机，各病房设置病床分机。
二系统设计说明2.1系统拓扑图2.2系统组成本系统是基于IP网络和总线结合的传输方式。
各级管理主机、病房门口机、多媒体控制盒、地址盒、网络对讲分机等均利用网络进行传输；病房门口机与病床分机(或防水按钮)间是三芯总线制连接，各病房的门灯通过一根3芯线与该病房门口机连接。
主机、病房门口机、多媒体控制盒、地址盒、网络对讲分机均配有专用电源单独供电，病床分机、防水按钮、门灯均由病房门口机供电。
系统内最大可配置600台管理主机。
可实现医院护士与病床病人之间的呼叫、对讲以及公共区域的公共广播、求助报警、可视对讲等功能，并支持多级管理模式。
●护士站: 护士站管理主机、多媒体控制盒、液晶显示屏、电脑型地址盒●医生办公室：IP网络医生主机●病房: 病床分机、输液报警器、三色门灯、防水按钮详见点位表。
三功能介绍1、病床呼叫对讲：病人可通过床头分机呼叫护士站主机及病房门口机，呼叫时，护士站主机和病房门口机可同步显示呼叫信息，护士站主机可接听并双向对讲。
【系统】病房呼叫系统课程设计说明书

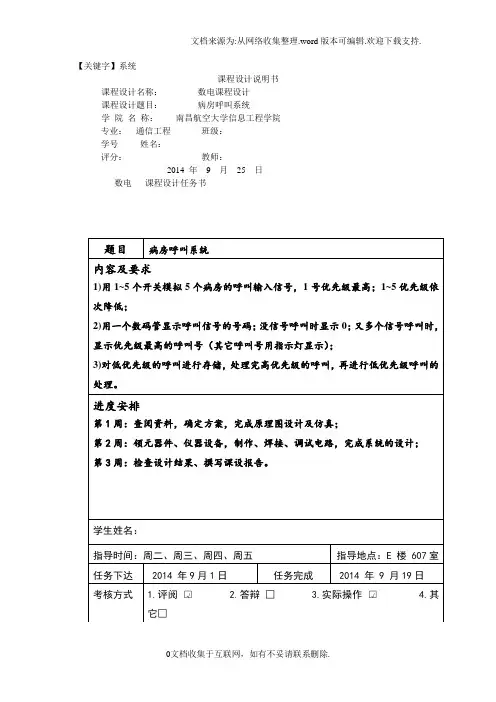

【关键字】系统课程设计说明书课程设计名称：数电课程设计课程设计题目：病房呼叫系统学院名称：南昌航空大学信息工程学院专业：通信工程班级：学号姓名：评分：教师：2014 年9 月25 日数电课程设计任务书2014－2015 学年第1学期第 1 周－ 3 周注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务处存档摘要本设计完成的是病房呼叫系统的功能。
该设计采用主从结构，监控机构放置在医生值班室内，当病床有呼叫请求时进行声光报警，并在显示器上显示病床的位置。
呼叫源（按钮）放在病房内，病人有呼叫请求时，按下请求按钮，提示闹铃响起，向值班室呼叫，并点亮相应床位的指示灯。
采用模块设计思想，分为四个主要功能模块：呼叫显示模块，优先选择模块，译码显示模块，以及呼叫模块。
这些模块共同工作完成本电路的功能实现。
本设计分为四个主要功能模块：呼叫显示模块，优先选择模块，译码显示模块，以及呼叫模块。
这些模块共同工作完成本电路的功能实现。
其中运用了8线—3线优先编码器74LS148来实现优先选择模块主要功能，其中运用自己设计的小规模逻辑门电路，7段字形译码器74LS48和共阴极七段数码管来实现译码显示模块主要功能。
关键词：优先级、编码、译码目录68第一章课程设计任务及要求1.1设计任务1、设计一个病房呼叫系统。
1.2设计要求1、用1~5个开关模拟5个病房的呼叫输入信号，1号优先级最高；1~5优先级依次降低；2、用一个数码管显示呼叫信号的号码；没信号呼叫时显示0；又多个信号呼叫时，显示优先级最高的呼叫号（其它呼叫号用指示灯显示）；3、对低优先级的呼叫进行存储，处理完高优先级的呼叫，再进行低优先级呼叫的处理。
第二章系统设计方案选择2.1 总方案设计图2.1.1 设计总思路框图2.2方案选择病房呼叫系统整体方案为病人按下呼叫器开关，即逻辑数据开关，（1）进入第一模块，通过LED指示灯显示病人呼叫的病房，（2）进入第二模块，传输到一个编码器进行编码，选用74LS148，8线—3线优先编码器，其低电平为有效输入；然后再进行译码输出，选用74LS48，为共阴极7段译码/驱动器，74LS148输出为反码输出，遂在74LS48前加上反向器进行输入；再用共阴极七段数码管进行输出。
病床呼叫控制系统设计说明书(完美版)
内容摘要可编程序控制器，英文称Programmable Controller，简称PC。
但由于PC容易和个人计算机（Personal Computer）混淆，故人们仍习惯地用PLC作为可编程序控制器的缩写。
随着社会的进步和发展，医疗水平的不断提高，现代医院护理需要简易及时地获知并处理病人的突发病况，实现患者在住院的任意时间可请求医生或护士进行诊断或护理。
基于PLC设计的医院病床呼叫系统是患者向值班医生或护士发出紧急呼叫的工具,能及时、准确、可靠地实现病房呼叫管理，避免了人工呼叫的不便与效果差等缺点，它是现代医院提高医院和病室护理水平必不可少的设备。
有了病床呼叫控制系统，医院的护理工作变得更加方便全面，不用再为值班医生和护士未能及时发现突发病况而烦恼。
基于可编程控制器PLC设计的病床呼叫系统可以及时、准确、可靠地实现病房呼叫管理,具有良好的应用前景。
关键词：可编程控制器；病床呼叫；控制系统目录第1章引言 (1)1.1 控制要求 (1)1.2 课题要求 (1)1.3 设计思路 (1)第2章 PLC控制要求分析 (3)2.1 控制要求分析 (3)2.2 确定I/O接口数量 (4)2.3选择PLC类型 (4)2.4 I/O分配表 (7)2.5 PLC输入输出设备接线图 (11)2.6 控制程序设计 (13)2.6.1 STEP7- Micro/WIN32软件简介 (13)2.6.2 梯形图 (15)2.6.3 语句表 (16)结论 (17)设计总结 (18)谢辞 (19)附录 (20)参考文献 (54)第1章引言1.1控制要求1.本课题题目为病床呼叫控制系统设计；2．共有6个病房，每间病房4个床位，每一病床床头均有紧急呼叫按钮及重置按钮，以利病人不适时紧急呼叫；3．设每一层楼有一护士站，每一护士站均有该层楼病人紧急呼叫与处理完毕的重置按钮；4．每一病床床头均有一紧急指示灯，一旦病人按下紧急呼叫按钮且未在5s内按下重置按钮时，该病床床头紧急指示灯动作且病房门口紧急指示灯闪烁，同时同楼层的护士站显示病房紧急呼叫并闪烁指示灯；5．在护士站的病房紧急呼叫中心，每一病房都有编号，用指示灯显示哪一病房先按下病人紧急呼叫按钮，并要具有优先级判别的能力；6．一旦护士看见护士站紧急呼叫闪烁灯后，须先按下护士处理按钮以取消闪烁情况，再依病房紧急呼叫顺序处理病房紧急事故，若事故处理妥当后，病房紧急闪烁指示灯和病床上的紧急指示灯方灯被重置。
病床呼叫系统课程设计
1.设计任务医院有八个病室，每个房间都装有呼叫按钮，同时在护士室有相应的显示电路，即能看到是哪个病室呼叫,当按下开关时对应的灯亮数码管显示，蜂鸣器发出声音。
2. 要求零号病室的呼叫优先权最高，七号最低，使用74LS148及其它门电路设计满足上述要求的组合逻辑电路。
有病人呼叫时蜂鸣器响起，显示单元电路显示病房间号。
1.呼叫功能：八个病室每个病室都装有一个呼叫按钮，当病室有需要时，可以通过呼叫按钮进行呼叫2.显示功能：在护士值班室内有相应的显示电路，可以看到是哪个病室在呼叫及相应病房门口LED指示灯亮起并闪烁，蜂鸣器响起。
3.优先权：八个病室呼叫具有优先权，其中零号病室优先权最高，七号病室优先权最低。
只要有零号病室呼叫时，不管其他七个病室是否呼叫，显示电路均显示零号病室，零号病室不呼叫时，只要有一号病室呼叫，不管其他病室是否呼叫，显示电路均显示一号病室……依次类推。
优先权的功能是由74LS148芯片实现的。
一、设计背景在医院能够最好的为病人服务是很重要的，但是护士不能总是在每一位病人身边。
所以，病房床位呼叫器对一个服务好的医院来说是很必要的。
本设计的整个呼叫器电路由显示、控制、报警和整流电源组成。
使得病人可以及时的通知医生，并且医生也能够很快的知道是哪个病房、哪个床位的病人在求助。
二、系统组成本次病房呼叫设计，分为主控部分和显示部分。
主控部分由八个开关和一个74ls148优先编码器组成，显示部分由发光二极管、数码显示管和蜂鸣器组成。
(一)、开关控制指示灯该模块的仿真图如下图所示，8个开关分别控制8个指示灯的亮与灭，VCC 为正极 +5V。
将8个开关的键位分别设置为从“0”到“7”，当按下对应数字键后，开关闭合，相应的指示灯亮。
如下图2-1图2-1指示灯电路(二)、译码器转换模块当74LS48D译码器的LT、BI\RBO端接高电平，RBI接任意电平时芯片正常译码，其输出的编码正好是七段数码管的工作编码，通过200Ω的限流电阻与共阴显示管连接成显示电路。
病床呼叫系统设计
电气控制技术课程设计任务书系：电气与信息工程系年级：13级专业：自动化指导教师姓名学生姓名课题名称病床呼叫系统设计内容及任务、、设计任务和要求1．共有3个病房，每间病房4个床位。
每一病床床头均有紧急呼叫按钮及重置按钮，以利病人不适时紧急呼叫。
2．设每一层楼有一护士站，每一护士站均有该层楼病人紧急呼叫与处理完毕的重置按钮。
3．每一病床床头均有一紧急指示灯，一旦病人按下紧急呼叫按钮且未在5s内按下重置按钮时，该病床床头紧急指示灯动作且病房门口紧急指示灯闪烁，同时同楼层的护士站显示病房紧急呼叫并闪烁指示灯。
4．在护士站的病房紧急呼叫中心，每一病房都有编号，用指示灯显示哪一病房先按下病人紧急呼叫按钮，并要具有优先级判别的能力。
5．一旦护士看见护士站紧急呼叫闪烁灯后，须先按下护士处理按钮以取消闪烁情况，再依病房紧急呼叫顺序处理病房紧急事故，若事故处理妥当后，病房紧急闪烁指示灯和病床上的紧急指示灯方町被重置。
、、设计内容1. 设计出硬件系统的结构图、接线图等；2. 系统有启动、停止功能；3. 程序结构与控制功能自行创新设计；4. 进行系统调试，实现病床呼叫系统的控制要求。
主要参考资料[1]张鹤鸣，刘耀元，张辉先.可编程控制器原理及应用教程[M].北京：北京大学出版社，2011[2]杨晋萍.可编程控制器原理及应用：西门子机型[M].北京：中国电力出版社，2013[3]浦艳敏.可编程控制器原理与应用：三菱FX系列[M].北京：清华大学出版社，2013[4]王存旭.可编程控制器原理及应用[M].北京：高等教育出版社，201 3[5]董爱华.可编程控制器原理及应用[M].北京：中国电力出版社，201 4[6]魏德仙.可编程控制器原理及应用[M].北京：中国水利水电出版社，2013[7]钟肇燊,范建东.可编程控制器原理及应用[M].广州：华南理工大学出版社，2015[8]史国生.电气控制与可编程控制技术（第三版）[M].北京：化学工业出版社，2010[9]刘美俊.可编程控制器应用技术[M].福州：福建科学技术出版社，2013[10]陈静.PLC应用开发技术与工程实践[M].北京：人民邮电出版社，2014[11]赵峰，贾石峰，顾桂梅.现代电气控制与PLC应用[M].兰州：兰州大学出版社，2014[12]李道霖.电气控制与PLC原理及应用 [M].北京:电子工业出版社，2014[13]常斗南.PLC运动控制实例及解析[M].北京:机械工业出版社，2009[14]廖常初.S7-300/400 PLC应用技术[M].北京：机械工业出版社，2011[15]吴志敏,阳胜峰.西门子PLC与变频器、触摸[M].北京：中国电力出版社，2009 [16]刘美俊.西门子S7系列PLC的应用与维护[M].北京:机械工业出版社,2008教研室意见摘要病床呼叫系统是病房的病人在需要帮助的情况下可以随时向护士呼叫，同时护士能够收到呼叫请求以便能及时处理的系统。
无线病床系统呼叫系统的总体设计方案
无线病床系统呼叫系统的总体设计方案概述无线病床系统呼叫系统是一种用于医院病房的系统，旨在提供快速、高效的病人呼叫服务。
该系统采用无线通信技术，运用传感器和呼叫设备将病人的呼叫信号传递给护理人员，从而实现病人和护理人员之间的即时沟通。
背景在传统的医院病房中，病人需要通过按铃或呼叫按钮来呼叫护理人员，由于护理人员无法实时获取到病人的呼叫信息，导致了病人等待时间长、护理服务效率低下的问题。
为了解决这些问题，无线病床系统呼叫系统在医院病房中得到了广泛应用。
总体设计方案无线病床系统呼叫系统的设计主要包括传感器、呼叫设备、控制中心和显示器四个主要部分。
1. 传感器传感器是无线病床系统呼叫系统的关键组件，主要用于检测病人的呼叫信号。
传感器可以通过无线通信技术将检测到的信号发送给呼叫设备或控制中心。
传感器需要具备高灵敏度和低功耗的特点，以确保可靠性和长时间的使用。
2. 呼叫设备呼叫设备是病人使用的呼叫按钮，病人只需按下呼叫设备上的按钮，即可发送呼叫信号。
呼叫设备通常安装在病床旁边或手边，方便病人使用。
呼叫设备应具备高度可靠性、易于操作和良好的抗干扰能力。
3. 控制中心控制中心是无线病床系统呼叫系统的核心部分，负责接收和处理来自传感器和呼叫设备的信号。
控制中心需要具备高性能的处理器和存储器，以及稳定可靠的通信模块，能够实时处理病人的呼叫信号，并将呼叫信息传递给护理人员。
4. 显示器显示器用于显示病人的呼叫信息，包括病人的床位号、呼叫时间和呼叫类型等。
显示器通常安装在护理人员的工作站上，以便护理人员实时监控和处理病人的呼叫请求。
显示器应具备清晰、易读的显示效果，以提高护理人员的工作效率。
功能特点无线病床系统呼叫系统具有以下功能特点：1. 快速呼叫：病人只需按下呼叫设备上的按钮即可发送呼叫信号，无须额外的操作步骤，实现了快速呼叫。
2. 高效沟通：通过无线通信技术，将病人的呼叫信息实时传递给护理人员，实现了病人和护理人员之间的高效沟通。
病房呼叫系统设计
病房呼叫系统设计介绍病房呼叫系统是一种用于提供病人呼叫护士的解决方案。
它能够提高医院的工作效率，并保障病人在任何时候都能得到及时的护理。
本文将详细介绍病房呼叫系统的设计，包括系统构成、功能需求和技术实现。
系统构成1.呼叫设备：病人通过这些设备向护士发起呼叫。
呼叫设备一般包括呼叫按钮和呼叫灯，可以安装在病床旁边或病人手边的床头柜上。
2.接收设备：接收设备一般由护士使用，用于接收病人的呼叫信息。
接收设备可以是护士站的显示屏、移动设备，或者是护士佩戴的腕表。
3.中央控制器：中央控制器是病房呼叫系统的核心部件，负责管理和协调呼叫设备和接收设备之间的通信。
它可以是一个服务器或者一个集中控制面板。
功能需求病房呼叫系统应具备以下功能需求：1.呼叫功能：病人按下呼叫按钮后，系统应能够及时地将呼叫信息传送给相应的护士。
呼叫信息应包括病床号、病人姓名和所需护理类型。
2.接收功能：护士在接收设备上能够实时接收到病人的呼叫信息，并能够快速响应。
3.声音和灯光提示：当病人发起呼叫时，系统应发出声音和点亮相应的呼叫灯，以便护士能够及时地察觉呼叫并作出响应。
4.呼叫转接：当一个护士无法及时响应呼叫时，系统应能够将呼叫转接给其他可用的护士。
5.记录和统计功能：系统应能够记录和统计每个病人的呼叫次数、呼叫响应时间等信息，以便医院能够对护理流程进行改进。
技术实现病房呼叫系统的技术实现涉及以下方面：1.通信技术：呼叫设备和接收设备之间的通信可以采用有线或无线方式。
有线方式可使用以太网或RS485通信技术，无线方式可使用Wi-Fi或蓝牙技术。
2.数据传输：系统应支持快速、可靠的数据传输。
可以使用消息队列、WebSocket或者HTTP协议来传输呼叫信息。
3.用户界面：接收设备的用户界面应简洁、直观，并能够显示病人的呼叫信息。
可以使用响应式网页界面或移动应用程序来实现。
4.中央控制器：中央控制器负责管理和协调系统的各个组成部分。
它需要具备一定的处理能力和存储能力，以便对呼叫信息和统计数据进行处理和存储。
病房呼叫系统设计
病房呼叫系统设计
为了设计一个高效的病房呼叫系统，我们可以考虑以下几个关键因素：
1. 设备需求：确定需要的设备类型和数量，如病床上的按钮、医护人员的呼叫器等。
2. 呼叫方式：确定病人呼叫医护人员的方式，可以是按钮、声音识别、无线呼叫器等。
3. 呼叫优先级：根据病情的紧急程度，设置不同的优先级，确保医护人员能够及时响应紧急情况。
4. 医护人员接收方式：确定医护人员接收呼叫的方式，可以是呼叫器、手机APP、工作站等。
5. 呼叫转接功能：考虑到医护人员的工作安排，系统可以提供呼叫转接功能，确保呼叫始终能够得到及时回应。
6. 呼叫记录与统计：系统可以记录呼叫的时间、呼叫人员、处理人员等信息，方便后续的数据统计和分析。
7. 系统报警功能：系统可以根据特定的条件（如呼叫等待时间过长）发出报警，提醒医护人员及时处理。
8. 数据安全性：确保系统的数据安全性，如访问控制、数据加密等措施。
9. 系统扩展性：考虑到未来可能的扩展需求，系统应具备一定的扩展性，如可以方便地添加新设备、接口等。
病房呼叫系统方案
病房呼叫系统方案简介：病房呼叫系统是一种用于医疗机构的智能化设备，旨在提高病患在病房内的生活质量和医护人员的工作效率。
该系统通过使用现代化技术，将病患的需求快速传达给医护人员，并提供实时监控和管理功能，以便更好地满足病患的需求。
系统组成：1. 呼叫按钮：每个病床配备一个呼叫按钮，病患可以通过按下按钮来呼叫医护人员。
按钮应设计为易于操作、耐用且易于清洁的材料。
2. 显示屏：在每个病床的附近设置一个显示屏，用于显示病患的呼叫信息和呼叫状态。
显示屏应具备高清晰度、易于阅读和操作的特点。
3. 护士站终端：护士站终端是医护人员接收和处理呼叫信息的设备。
它应具备以下功能：- 实时接收病患的呼叫信息，并显示在护士站终端上。
- 根据呼叫的紧急程度，自动分配呼叫给合适的医护人员。
- 提供呼叫信息的历史记录和统计报表，以便医院管理人员进行分析和改进。
4. 医护人员定位系统：为了提高医护人员的响应速度，可以在医护人员的工作服或工作牌上安装定位设备。
通过定位系统，可以准确追踪医护人员的位置，并将呼叫信息发送给最近的医护人员。
5. 声音提示和警报：系统应具备声音提示和警报功能，以便在医护人员无法立即看到呼叫信息时，通过声音提示来提醒他们。
6. 数据分析和管理：系统应具备数据分析和管理功能，包括呼叫信息的记录、统计和分析。
这些数据可以帮助医院管理人员了解病患的需求和医护人员的工作效率，以便进行改进和优化。
系统优势：1. 提高病患满意度：病患可以通过简单的操作呼叫医护人员，减少了病患的等待时间，提高了病患的满意度。
2. 提高医护人员工作效率：医护人员可以通过系统快速接收和处理病患的呼叫信息，减少了医护人员在病房内的巡视次数，提高了工作效率。
3. 系统可扩展性：系统可以灵活扩展，根据医院的需求增加呼叫按钮和显示屏的数量，以适应不同规模的病房。
4. 数据分析和管理：系统提供的数据分析和管理功能可以帮助医院管理人员了解病患的需求和医护人员的工作效率，以便进行改进和优化。
病床呼叫系统设计说明
电子技术课程设计题目病床呼叫系统设计系 (部)班级姓名学号指导教师2014 年 12 月 15 日至 12 月 19 日共 1 周2014年12 月19日课程设计成绩评定表目录1设计题目 (3)1病床呼叫系统设计 (3)2 课题背景 (4)3 系统设计 (6)3.1设计容 (6)3.2设计思路 (6)3.3需要器件 (7)3.4结构框图 (7)3.5系统原理图及其工作原理 (8)3.6各部分功能模块 (12)3.6.1床位呼叫控制转换模块及原理图 (12)3.6.2 优先选择模块设计 (13)3.6.3译码显示模块设计 (16)3.6.4蜂鸣器模块 (17)4．软件仿真及其调试 (18)4.1软件介绍 (18)4.2仿真方法介绍 (18)4.3故障分析 (19)5．结论 (20)6．心得体会 (21)参考资料 (22)附录1仿真电路全图 (23)附录2 元件清单 (24)1设计题目1病床呼叫系统设计2 课题背景在这个瞬息万变，竞争激烈的时代，选择一个优越的工具往往能提升企业在这个市场上的竞争力。
尤其医院的竞争越来越激烈，商业医院的生存是第一位，提升档次和服务质量迫在眉睫，陪护问题一直是医患矛盾的主体，也是长期困扰卫生系统服务质量的大问题，使用病房呼叫系统，方便病人更快找到医生，以节约病人的宝贵时间。
病床呼叫系统是一种应用于医院病房、养老院等地方，用来联系沟通医护人员和病员的专用呼叫系统，是提高医院水平和病室护理水平的必备设备之一。
让患者需要服务时，只要按一下随身携带的呼叫器，信息立马就能传至护工处.避免没有看护人在时,病人急需服务却无法通知医生的情况。
病床呼叫系统的优劣直接影响到病员的安危，历来受到各大医院的普遍重视。
它要求及时、准确可靠、简便可行、利于推广。
3 系统设计3.1设计容1设计一个具有优先级别的10路病床呼叫系统，病床用数码管显示。
2每个呼叫病床有一个控制开关，病人按下按键时数码管显示病床，10个病床的优先等级不同，两个或个病人同事按下按键时，显示优先级别高的病床，同时响铃，当按键断开时，关闭响铃。
病房呼叫系统的设计
开放实验报告题目：病房呼叫系统的设计系别：专业：学号：姓名：指导教师：一、实验目的：1、在对数电知识理解的基础上，进行更高层次的设计实验，在教师指导下独立查阅资料、设计、在multisim中设计出电路图并进行仿真。
2、利用学过的知识，解决电子线路中常见实际问题，逐步积累掌握实际电子制作经验。
二、实验要求：1.呼叫功能：能实现5个病床对护士站的呼叫，病人有情况时，按一下自己床位边的呼叫按键，就能呼叫护士，用５个开关模拟５个病房，５号优先级最高。
2.显示功能：有病床呼叫时，护士站的数码管显示器上会显示相应的床位号，多个信号输入，只显示优先级高地号码，其用ＬＥＤ显示。
；无呼叫时显示器上显示0；3.报警功能:有病床呼叫时，护士站的喇叭会发出一响一停的报警声，同时，数码管显示器上显示的床位号会与报警声同步闪烁。
三、电路原理以优先编码器为核心电路，配合译码器（对信号进行显示）、555多谐振荡电路以及相关的逻辑门电路，组合为一个可以对每个输入信号进行编码、译码、显示的电路，从而实现所需功能要求。
具体原理如下：用5个拨动开关来模拟5个病房的呼叫输入信号，5号优先级最高，其他号码优先级依次降低。
用一个七段数码管显示呼叫信号的号码；没信号呼叫时显示0，有一个信号呼叫时显示相应号码；当有多个信号呼叫时，显示优先级最高的呼叫号码（其它呼叫号码用指示灯来显示）；以8输入3输出的优先编码器74LS148作为核心电路，将5个病房的呼叫信号编码并按照优先级输出。
输出的信号经反相器反向送至数码管驱动芯片74LS48的低三位（最高位直接接地），从而基本完成呼叫信号的数码管显示功能。
用555定时器组成多谐振荡器，将震荡信号送至蜂鸣器发声。
由74LS148的输出使能端EO控制555定时器的复位输入端，当编码器有输入信号（按键按下）时，EO为低电平，传至复位输入端，555定时器振荡电路此时产生振荡信号，是蜂鸣器发声，实现有按键按下就报警的功能。
病床呼叫系统课程设计报告
病床呼叫系统课程设计报告一、课程目标知识目标：1. 了解病床呼叫系统的基本构成、工作原理及功能。
2. 掌握病床呼叫系统中传感器、控制器、显示屏等主要部件的作用及相互关系。
3. 了解病床呼叫系统在医疗领域的应用及发展前景。
技能目标：1. 能够运用所学知识分析病床呼叫系统的工作流程，并进行简单的故障排查。
2. 能够通过小组合作，设计并搭建一个简易的病床呼叫系统模型。
3. 能够运用编程软件对病床呼叫系统进行简单的程序编写和调试。
情感态度价值观目标：1. 培养学生对医疗设备的兴趣，激发他们关爱患者、服务社会的责任感。
2. 培养学生团队合作意识，提高沟通与协作能力。
3. 培养学生勇于创新、敢于实践的精神，提高他们面对问题的解决能力。
课程性质：本课程为信息技术与电子技术的综合应用课程，结合实际生活场景，注重培养学生的实践操作能力和创新思维。
学生特点：六年级学生已具备一定的信息技术和电子技术基础知识，具有较强的学习兴趣和动手能力，但需要引导他们将所学知识应用于实际情境中。
教学要求：结合学生特点和课程性质，采用项目式教学，引导学生主动探究、实践操作，注重培养学生的团队合作能力和问题解决能力。
在教学过程中，关注学生的个体差异，鼓励他们发挥潜能，实现个性化发展。
通过本课程的学习，使学生能够将所学知识应用于实际生活，提高他们的综合素养。
二、教学内容1. 病床呼叫系统的基本构成与工作原理：- 介绍病床呼叫系统的组成部分，包括传感器、控制器、显示屏等。
- 分析各部件的工作原理及其相互协作关系。
2. 病床呼叫系统在实际应用中的功能与作用：- 阐述病床呼叫系统在提高医疗服务质量、保障患者安全方面的作用。
- 介绍病床呼叫系统在国内外医疗领域的应用案例。
3. 简易病床呼叫系统的设计与搭建：- 制定项目任务，明确设计要求和目标。
- 教学内容包括：选择合适的传感器、控制器等元件，设计系统电路图，搭建实体模型。
4. 病床呼叫系统的编程与调试：- 介绍编程软件的使用方法，指导学生编写控制程序。
智慧病床呼叫系统设计方案
智慧病床呼叫系统设计方案智慧病床呼叫系统设计方案1. 引言智慧病床呼叫系统是一种通过智能化技术实现医院病床患者和医护人员之间快速沟通和呼叫的系统。
该系统旨在提高医院管理效率，提供更好的医疗服务。
2. 系统需求分析2.1 功能需求2.1.1 病床患者呼叫患者通过触摸屏等设备快速呼叫医护人员，如需紧急救助，系统应自动发送警报。
2.1.2 医护人员响应医护人员接到患者的呼叫后，应能迅速响应并提供相应的服务，可以通过系统界面确认呼叫信息。
2.1.3 语音通话系统应支持患者和医护人员之间的语音通话功能，以方便双方的沟通和交流。
2.1.4 呼叫记录系统应能自动记录患者的呼叫信息，并提供查询功能，方便医院管理人员进行统计和分析。
2.1.5 报警管理系统应能及时发现和处理紧急情况，如患者情况急剧变化或突发事件等，及时通知相关人员并提供相应的应急处理指南。
2.2 性能需求2.2.1 系统稳定性系统应具备高可靠性和稳定性，能够长时间运行，并且能够抵御可能出现的故障和错误。
2.2.2 实时响应系统应能够实时响应患者的呼叫，确保患者的需求能够得到及时满足。
2.2.3 语音清晰语音通话功能应具备良好的音质，以保证患者和医护人员能够清晰地进行交流。
3. 系统设计3.1 系统架构智慧病床呼叫系统的整体架构主要包括患者端、服务器和医护人员端三个部分。
患者通过患者端设备（如触摸屏或手持设备）进行呼叫操作；服务器接收患者的呼叫请求，并将信息实时传输给医护人员端；医护人员端通过手机、电脑等设备接收患者的呼叫信息，并及时响应和处理。
3.2 系统流程3.2.1 患者呼叫流程患者通过触摸屏等设备选择呼叫功能，系统收集患者的呼叫信息并发送给服务器；服务器将呼叫信息转发给医护人员端设备；医护人员接收到呼叫信息后，可以通过界面确认并提供相应的服务。
3.2.2 医护人员响应流程医护人员接收到患者的呼叫信息后，可以通过界面查看患者的基本信息和需求，然后选择相应的操作进行响应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子技术课程设计题目病床呼叫系统设计系 (部)班级姓名学号指导教师2014 年 12 月 15 日至 12 月 19 日共 1 周2014年12 月19日课程设计成绩评定表目录1设计题目 (3)1病床呼叫系统设计 (3)2 课题背景 (4)3 系统设计 (6)3.1设计容 (6)3.2设计思路 (6)3.3需要器件 (7)3.4结构框图 (7)3.5系统原理图及其工作原理 (8)3.6各部分功能模块 (12)3.6.1床位呼叫控制转换模块及原理图 (12)3.6.2 优先选择模块设计 (13)3.6.3译码显示模块设计 (16)3.6.4蜂鸣器模块 (17)4．软件仿真及其调试 (18)4.1软件介绍 (18)4.2仿真方法介绍 (18)4.3故障分析 (19)5．结论 (20)6．心得体会 (21)参考资料 (22)附录1仿真电路全图 (23)附录2 元件清单 (24)1设计题目1病床呼叫系统设计2 课题背景在这个瞬息万变，竞争激烈的时代，选择一个优越的工具往往能提升企业在这个市场上的竞争力。
尤其医院的竞争越来越激烈，商业医院的生存是第一位，提升档次和服务质量迫在眉睫，陪护问题一直是医患矛盾的主体，也是长期困扰卫生系统服务质量的大问题，使用病房呼叫系统，方便病人更快找到医生，以节约病人的宝贵时间。
病床呼叫系统是一种应用于医院病房、养老院等地方，用来联系沟通医护人员和病员的专用呼叫系统，是提高医院水平和病室护理水平的必备设备之一。
让患者需要服务时，只要按一下随身携带的呼叫器，信息立马就能传至护工处.避免没有看护人在时,病人急需服务却无法通知医生的情况。
病床呼叫系统的优劣直接影响到病员的安危，历来受到各大医院的普遍重视。
它要求及时、准确可靠、简便可行、利于推广。
3 系统设计3.1设计容1设计一个具有优先级别的10路病床呼叫系统，病床用数码管显示。
2每个呼叫病床有一个控制开关，病人按下按键时数码管显示病床，10个病床的优先等级不同，两个或个病人同事按下按键时，显示优先级别高的病床，同时响铃，当按键断开时，关闭响铃。
同时数码管熄灭。
3.2设计思路1首先用2片74LS148扩展成16线-4线的优先编码器16线-4线优先编码器的16个输入分别记作A’0，A’1…A’15, A’15优先级别最高，A’0优先级别最低。
16线-4线优先编码器的4个输出分别记作Z0，Z1，Z2，Z3,;Z3为最高位，Z0为最低位。
当A’15=0（其余为任意值）时，输出Z3Z2Z1Z0=1111;当A’15=1，A’14=0（其余为任意值）时，Z3Z2Z1Z0=1110;……当A’15= A’14=…=A’1=1，A’0=0时，Z3Z2Z1Z0=0000第一片74HC148输入优先级别高的8个输入，第二片输入优先级别低的8输入，即第一片的S’接地：A’15接第一片的I’7，A’14接第一片的I’6…..A’8接第一片的I’0;A’7接第二片的I’7，A’6接第二片的I’6….A’0接第二片的I’0。
将两片的输出Y’12，Y’11,Y’10，Y’EX1,Y’22，Y’21，Y’20，Y’EX2经门电路实现16-4优先编码器的输出Z3Z2Z1Z0。
根据74LS148编码表，在第一片的输入A’15-A’8均无有效电平时，第二片工作，则将第一片的输出选通端Y’s按第二片的输入选通端S’端。
3.3需要器件型号 名称数目 7400N 与非门3 7406N非门 1 74LS148D 10-4线优先编码器 2 74LS248D 七段字形译码器 1 七段共阴极 数码管 1 10K Ω 电阻 11 开关 10 蜂鸣器 13.4结构框图注：呼叫信号为开关按下，接通低电平，信号输出。
然后优先编码器进行接收，选择，编码输出信号到译码器和蜂鸣报警器，译码器对信号进行译码显示出信号发出的位置，蜂鸣报警器收到信号开始蜂鸣提醒。
3.5系统原理图及其工作原理低电平有效，如图1为零号床位呼叫图1 0号床位按下开关如图2为8和9号床位同时呼叫。
9号优先。
图2 8,9号床位同时按下开关如图3为2号床位呼叫图3 2号床位按下开关如图4为0和1号床位同时呼叫，1号优先图4 0，1号床位同时按下开关工作原理：病房呼叫系统分为四个主要功能模块：呼叫模块，优先选择模块译码显示模块，以及蜂鸣器模块。
这些模块共同工作完成本电路的功能实现。
其中运用了10线—4线优先编码器74LS148D来实现优先选择模块主要功能，其中运用自己设计的小规模逻辑门电路，7段字形译码器74LS248D和共阴极七段数码管来实现译码显示模块主要功能，运用蜂鸣器来实现呼叫模块。
信号呼叫由呼叫显示模块的各个呼叫开关发出，接着，信号传到优先选择模块，将优先级别最高的患者的信号选择出来，并传到呼叫模块与译码显示模块：呼叫模块通过电路令蜂鸣器鸣叫，同时译码显示模块通过小规模逻辑门集成电路与74LS148D 将信号变换成对应的患者床号，并由七段数码管显示出来。
当该病患治疗后，断开其对应的呼叫开关，此时该系统将显示下一名较高优先级的病患床号。
3.6各部分功能模块本病床呼叫系统的功能模块分为病床呼叫模块，优先选择模块，译码显示模块，以及蜂鸣器模块。
通过各个模块的协调作用使得病床呼叫系统功能得以实现。
3.6.1床位呼叫控制转换模块及原理图一个或者多个病人通过关闭其对应的呼叫开关，来开启其支路的呼叫显示模块，进而开启整个病房呼叫系统。
显示模块采用一般开关驱动，低电平有效，当一名或者多名病人闭合各自的呼叫开关时，其对应的支路接通，，并且同时将有效信号传到下一个功能模块—优先选择模块。
根据设计要求，呼叫显示模块的设计如图5图5 显示按下开关的床位3.6.2 优先选择模块设计如图6，根据设计要求，数码管要显示优先级别最高病房的呼叫信号，所以我们要对病房呼叫信号进行优先选择并输出。
在本设计中，0号病床为优先级最低，然后依次是1，2,3,4,5,6,7,8,9,号病床。
在这里，应用了16线-4线优先编码器（74LS148D）进行此功能的实现。
其输入为低电平有效，输出编码为反码形式。
74LS148芯片极介绍：芯片管脚:0－7 编码输入端(低电平有效) EI 选通输入端(低电平有效),A0、A1、A2 三位二进制编码输出信号即编码输出端(低电平有效),GS 片优先编码输出端即宽展端(低电平有效),EO 选通输出端，即使能输出端。
74LS248七段显示译码器.输入的是8421BC D码，输出的是能驱动七显示器的高低电平信号。
所以它有四个输入端，分别为 DC BA和一些控制输入端。
七个输出端分别是A、B、C、D、E、F G。
这类译码器全称为BC D七段译码器/驱动器。
74LS148编码表（8线-3线优先编码器）：输入输出S’ I0’I1’I2’ I3’ I4’I5’I6’ I7’ Y2’ Y1’ Y0’ Y’EX YS’1 x x x x x x x x 0 x x x x x x x 0 0 x x x x x x 0 1 0 x x x x x 0 1 1 0 x x x x 0 1 1 1 0 x x x 0 1 1 1 1 0 x x 0 1 1 1 1 1 0 x 0 1 1 1 1 1 1 0 0 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 1 0 0 1 0 1 0 1 0 0 10 1 1 0 11 0 0 0 1 1 0 1 0 1 1 1 0 0 1 1 1 1 0 1 1 1 1 1 03.6.3译码显示模块设计图7 显示译码数字如图7，模块由两小模块构成，即译码模块与数码管显示模块。
先由译码模块将16线-4线优先编码器（74LS148D）输出的编码转换成病床号所对应的BCD 码，再将该BCD码输入到七段字形译码器（74LS248D）并由七段阴极数码管显示病床号数字。
1.译码模块设计因为优先选择模块输出的三位二进制编码不是所需的病床（在BCD码上相差1），所以要用译码将将16线-4线优先编码器（74LS148D）输出的编码转换成病床号所对应的BCD码。
模块译码模块是由基本逻辑门设计而成的小规模逻辑门电路。
2.数码管显示模块通过译码模块处理后的信号成为了与病床相对应的BCD 码，此时将该BCD码输入到数码管显示模块，将正确的呼叫床号显示出来。
数码管显示模块由七段字形译码器（74LS248D），共阴极七段数码管，以及一些逻辑非门和限流电阻组成。
其功能是将输入的BCD码以十进制数字的形式在七段数码管上3.6.4蜂鸣器模块图8 蜂鸣报警器如图8，蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、机、定时器等电子产品中作发声器件。
我们本次设计就是用这种设备来模拟，它的外形常见一般呈圆柱状，下面两针长短不同，长的就为正极，短为负极，我们只要在正负极加上正向电压其便可以发出声响。
4．软件仿真及其调试4.1软件介绍Multisim是美国国家仪器（NI）推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。
Multisim提炼了SPICE仿真的复杂容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。
通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。
4.2仿真方法介绍1.按照任务书上的要求，结合题型的目的，画出相应的电路框图。
根据电路图选择器件连接电路。
2.设计各个模块的功能以及其详细的电路连接方法。
3.先在Multisim中将各个模块连接到一起,注意检查各个部分是否连接正确和连接端是否连接好。
4.检查设计思路以及电路，按照设计框图原理，查看仿真电路与原理图是否吻合。
如果不吻合则需要就将其逐个问题解决，直到所有问题都解决了为止。
反之就可以进行下一步。
5.单击运行按钮运行仿真。
6.根据仿真情况与课程设计任务对比，对于不能实现的任务修改并调试程序，重新装载并重新运行调试仿真，直到实现能完全实现所要求的功能为止。
（注意所选择的芯片参数是否正确，是否连接正确，在测试看看各管脚的电平是否符合理论计算上达到的值，同时观察各个集成器件的各个管脚的电平变化情况，以及数码显示器的显示是否正确。
）7.进一步改进和简化程序在进行调试仿真。
4.3故障分析了解一些常见的故障对于正确快速地调试系统是很有必要的。
