FIR（有限冲击响应）数字滤波器是一种常见的数字信号处理器件，
可以用于滤波、降噪等应用。
下面是一种FIR数字滤波器的设计流程：
1.确定滤波器的需求：首先确定需要滤除的频率范围和滤波的类型，
例如低通、高通、带通、带阻等等。
2.设计滤波器的频率响应：根据滤波器的需求，设计其理想的频率响应。
可以使用窗函数、最小二乘法等方法获得一个理想的滤波器响应。
3.确定滤波器的阶数：根据设计的频率响应，确定滤波器的阶数。
阶
数越高，滤波器的响应越陡峭，但计算复杂度也会增加。
4.确定滤波器的系数：根据滤波器的阶数和频率响应，计算滤波器的
系数。
可以使用频域窗函数或时域设计方法。
5.实现滤波器：根据计算得到的滤波器系数，实现滤波器的计算算法。
可以使用直接形式、级联形式、传输函数形式等。
6.评估滤波器的性能：使用所设计的FIR滤波器对输入信号进行滤波，评估其滤波效果。
可以使用频率响应曲线、幅频响应、群延时等指标进行
评估。
7.调整滤波器设计：根据实际的滤波效果，如果不满足需求，可以调
整滤波器的频率响应和阶数，重新计算滤波器系数，重新实现滤波器。
以上是FIR数字滤波器的基本设计流程，设计过程中需要考虑滤波器
的性能、计算复杂度、实际应用需求等因素。
数字信号处理实验报告-FIR滤波器的设计与实现
数字信号处理实验报告-FIR滤波器的设计与实现在数字信号处理中，滤波技术被广泛应用于时域处理和频率域处理中，其作用是将设计信号减弱或抑制被一些不需要的信号。
根据滤波器的非线性抑制特性，基于FIR（Finite Impulse Response）滤波器的优点是稳定，易设计，可以得到较强的抑制滤波效果。
本实验分别通过MATLAB编程设计、实现、仿真以及分析了一阶低通滤波器和平坦通带滤波器。
实验步骤：第一步：设计一阶低通滤波器，通过此滤波器对波型进行滤波处理，分析其对各种频率成分的抑制效果。
为此，采用零极点线性相关算法设计滤波器，根据低通滤波器的特性，设计的低通滤波器的阶次为n=10，截止频率为0.2π，可以使设计的滤波器被称为一阶低通滤波器。
第二步：设计平坦通带滤波器。
仿真证明，采用兩個FIR濾波器組合而成的阻礙-提升系統可以實現自定義的總三值響應的設計，得到了自定義的總三值響應函數。
实验结果：1、通过MATLAB编程，设计完成了一阶低通滤波器，并通过实验仿真得到了一阶低通滤波器的频率响应曲线，证明了设计的滤波器具有良好的低通性能，截止频率为0.2π。
在该频率以下，可以有效抑制波形上的噪声。
2、设计完成平坦通带滤波器，同样分析其频率响应曲线。
从实验结果可以看出，此滤波器在此频率段内的通带性能良好，通带范围内的信号透过滤波器后，损耗较小，滞后较小，可以满足各种实际要求。
结论：本实验经过实验操作，设计的一阶低通滤波器和平坦通带滤波器具有良好的滤波特性，均已达到预期的设计目标，证明了利用非线性抑制特性实现FIR滤波处理具有较强的抑制滤波效果。
本实验既有助于深入理解FIR滤波器的设计原理，也为其他应用系统的设计和开发提供了指导，进而提高信号的处理水平和质量。
实验五FIR数字滤波器的设计
实验五FIR数字滤波器的设计FIR数字滤波器（Finite Impulse Response）是一种数字滤波器，它的输出仅由有限数量的输入样本决定。
设计FIR数字滤波器的步骤如下：1.确定滤波器的要求：首先需要明确滤波器的频率响应、截止频率、通带和阻带的幅频响应等要求。
2.选择滤波器类型：根据实际需求选择合适的滤波器类型，如低通滤波器、高通滤波器、带通滤波器或带阻滤波器等。
3.确定滤波器的阶数：根据滤波器类型和要求，确定滤波器的阶数。
通常情况下，滤波器的阶数越高，能够实现更陡峭的频率响应，但会引入更多的计算复杂度。
4.设计滤波器的理想频率响应：根据滤波器的要求和类型，设计滤波器的理想频率响应。
可以使用常用的频率响应设计方法，如窗函数法、最小最大法或线性相位法等。
这些方法可以实现平滑的频率响应或者良好的阻带衰减。
5.确定滤波器的系数：根据设计的理想频率响应，通过反变换或优化算法确定滤波器的系数。
常用的优化算法包括频域方法、时域方法、最小二乘法或最小相位法等。
6.实现滤波器：将所得的滤波器系数转化为滤波器的差分方程形式或直接计算滤波器的频域响应。
7.评估滤波器性能：使用合适的测试信号输入滤波器，并对滤波器的输出进行评估。
可以使用指标，如频率响应曲线、幅度响应误差、相位响应误差或阻带衰减等指标来评估滤波器性能。
8.优化滤波器性能：根据评估结果，进行必要的修改和优化设计，以满足滤波器的要求。
通过以上步骤，可以设计出满足需求的FIR数字滤波器。
需要注意的是，FIR数字滤波器设计的复杂度和性能需要权衡与平衡，以满足实际应用的要求。
FIR滤波器的MATLAB设计与实现
FIR滤波器的MATLAB设计与实现FIR滤波器（Finite Impulse Response Filter）是一种数字滤波器，其特点是其响应仅由有限长度的序列决定。
在MATLAB中，我们可以使用信号处理工具箱中的函数来设计和实现FIR滤波器。
首先，需要明确FIR滤波器的设计目标，包括滤波器类型（低通、高通、带通、带阻）、通带和阻带的频率范围、通带和阻带的增益等。
这些目标将决定滤波器的系数及其顺序。
在MATLAB中，我们可以使用`fir1`函数来设计FIR滤波器。
该函数的使用方式如下：```matlabh = fir1(N, Wn, type);```其中，`N`是滤波器长度，`Wn`是通带边缘频率（0到0.5之间），`type`是滤波器的类型（'low'低通、'high'高通、'bandpass'带通、'stop'带阻）。
该函数会返回一个长度为`N+1`的滤波器系数向量`h`。
例如，如果要设计一个采样频率为10kHz的低通滤波器，通带截止频率为2kHz，阻带频率为3kHz，可以使用以下代码：```matlabfc = 2000; % 通带截止频率h = fir1(50, fc/(fs/2), 'low');```上述代码中，`50`表示滤波器的长度。
注意，滤波器的长度越大，滤波器的频率响应越陡峭，但计算成本也更高。
在设计完成后，可以使用`freqz`函数来分析滤波器的频率响应。
例如，可以绘制滤波器的幅度响应和相位响应曲线：```matlabfreqz(h);```除了使用`fir1`函数外，MATLAB还提供了其他函数来设计FIR滤波器，如`fir2`、`firpm`、`firls`等，具体使用方式可以参考MATLAB的文档。
在实际应用中，我们可以将FIR滤波器应用于音频处理、图像处理、信号降噪等方面。
例如，可以使用FIR滤波器对音频信号进行去噪处理，或者对图像进行锐化处理等。

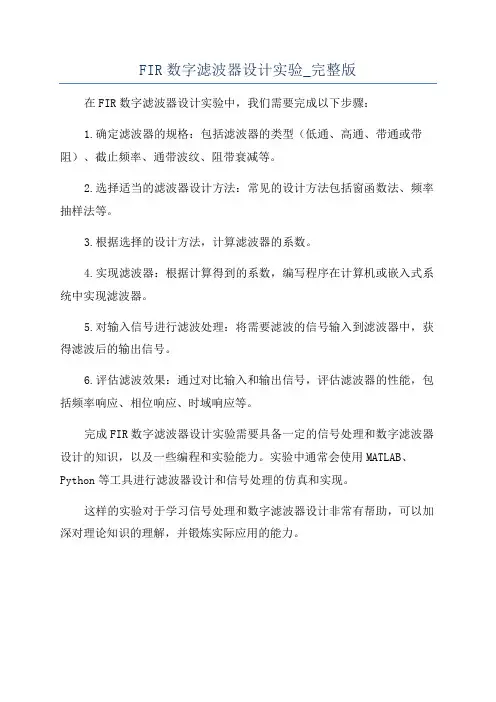

FIR数字滤波器设计实验_完整版
FIR数字滤波器设计实验_完整版
在FIR数字滤波器设计实验中，我们需要完成以下步骤：
1.确定滤波器的规格：包括滤波器的类型（低通、高通、带通或带阻）、截止频率、通带波纹、阻带衰减等。
2.选择适当的滤波器设计方法：常见的设计方法包括窗函数法、频率抽样法等。
3.根据选择的设计方法，计算滤波器的系数。
4.实现滤波器：根据计算得到的系数，编写程序在计算机或嵌入式系统中实现滤波器。
5.对输入信号进行滤波处理：将需要滤波的信号输入到滤波器中，获得滤波后的输出信号。
6.评估滤波效果：通过对比输入和输出信号，评估滤波器的性能，包括频率响应、相位响应、时域响应等。
完成FIR数字滤波器设计实验需要具备一定的信号处理和数字滤波器设计的知识，以及一些编程和实验能力。
实验中通常会使用MATLAB、Python等工具进行滤波器设计和信号处理的仿真和实现。
这样的实验对于学习信号处理和数字滤波器设计非常有帮助，可以加深对理论知识的理解，并锻炼实际应用的能力。
实验四FIR数字滤波器的设计
实验四FIR数字滤波器的设计
FIR数字滤波器也称作有限脉冲响应数字滤波器，是一种常见的数字滤波器设计方法。
在设计FIR数字滤波器时，需要确定滤波器的阶数、滤波器的类型（低通、高通、带通、带阻）以及滤波器的参数（截止频率、通带波纹、阻带衰减、过渡带宽等）。
下面是FIR数字滤波器的设计步骤：
1.确定滤波器的阶数。
阶数决定了滤波器的复杂度，一般情况下，阶数越高，滤波器的性能越好，但计算量也越大。
阶数的选择需要根据实际应用来进行权衡。
2.确定滤波器的类型。
根据实际需求，选择低通、高通、带通或带阻滤波器。
低通滤波器用于去除高频噪声，高通滤波器用于去除低频噪声，带通滤波器用于保留一定范围内的频率信号，带阻滤波器用于去除一定范围内的频率信号。
3.确定滤波器的参数。
根据实际需求，确定滤波器的截止频率、通带波纹、阻带衰减和过渡带宽等参数。
这些参数决定了滤波器的性能。
4.设计滤波器的频率响应。
使用窗函数、最小二乘法等方法，根据滤波器的参数来设计滤波器的频率响应。
5.将频率响应转换为滤波器的系数。
根据设计的频率响应，使用逆快速傅里叶变换（IFFT）等方法将频率响应转换为滤波器的系数。
6.实现滤波器。
将滤波器的系数应用到数字信号中，实现滤波操作。
7.优化滤波器性能。
根据需要，可以对滤波器进行进一步优化，如调整滤波器的阶数、参数等，以达到较好的滤波效果。
以上是FIR数字滤波器的设计步骤，根据实际需求进行相应的调整，可以得到理想的滤波器。
FIR滤波器的原理及设计
FIR滤波器的原理及设计1.选择理想的滤波特性：根据实际需求，选择滤波器的频率响应特性。
常见的滤波特性包括低通滤波、高通滤波、带通滤波和带阻滤波等。
这些特性可以通过选择不同的频率响应曲线来实现。
2.确定滤波器的长度：确定滤波器的长度是指确定冲激响应函数h(n)的长度。
一般情况下，滤波器的长度与所需的滤波特性密切相关。
如果需要更陡的滤波特性，滤波器的长度应该相对较长。
3.求解滤波器的系数：滤波器的系数通过优化方法求解得到。
最常用的方法是窗函数法和最小二乘法。
-窗函数法：将理想的频率响应特性和滤波器的长度进行离散傅里叶变换，得到频率响应的频谱图。
然后，利用窗函数将频谱图控制在滤波器的长度范围内，并进行反离散傅里叶变换得到滤波器系数。
-最小二乘法：将理想的频率响应特性与滤波器的输出响应特性进行最小二乘拟合，通过最小化滤波器的输出与理想输出之间的误差，得到滤波器的系数。
优化方法的选择主要取决于滤波器的设计要求和性能指标。
例如，窗函数法简单易用，适用于一般的滤波要求；最小二乘法则可以得到更精确的滤波器响应。
FIR滤波器设计的一个常见问题是权衡滤波器的性能和计算复杂度。
较长的滤波器可以实现更陡的滤波特性，但也会增加计算复杂度。
因此，在设计FIR滤波器时需要综合考虑滤波特性、滤波器长度和计算复杂度等因素，以达到最佳性能和实用性的平衡。
总之，FIR滤波器是一种基于冲激响应函数的数字滤波器。
它的设计原理主要包括选择滤波特性和确定滤波器的长度，然后通过窗函数法或最小二乘法求解滤波器的系数。
FIR滤波器具有线性相位、稳定性和灵活性等优点，在数字信号处理中有着广泛的应用。
FIR数字滤波器的设计
FIR 数字滤波器的设计一、实验内容：设计一个FIR 滤波器。
其中窗函数选用凯赛窗，滤波器的长度可变（NF=2M ）。
分别设计低通、高通、带通、带阻4种滤波器。
二、FIR 数字滤波器：1、FIR 数字滤波器的特点：是选择有限还是无限长的滤波器主要取决于每种类型滤波器的优点在设计问题中的重要性。
对于FIR 滤波器不存在完整的设计方程。
虽然可以直接用窗函数法，但是为了满足预定的技术指标有可能需要作一些迭代。
用完整的公式来设计IIR 滤波器只限于低通、高通、带通、带阻少数几种滤波器。
而且，这些逼近方法通常没有考虑滤波器的相位响应。
所以，虽然我们可以用相当简单的计算方法来得到幅度响应很好的椭圆低通滤波器，但是群延迟响应将会非常差，特别是在频带边缘处。
而FIR 滤波器可以有精确的线性位移。
而且，窗函数法和大多数算法设计法都有可能逼近比较任意的频率响应特性，但所遇到的困难要比在低通滤波器设计中遇到的稍大一些。
另外，FIR 滤波器的设计问题要比IIR 的有更多的可控之处。
2、窗函数的基本思想与特点：它是设计FIR 滤波器的最简单的方法、它的频率响应()[]j j nd dn H e h n eωω∞-=-∞=∑式中，[]d h n 是对应的冲激响应序列，它可以借助()j d H e ω表示为[]()12jj nd dh n H e e d πωωπωπ-=⎰。
这种系统具有非因果的和无限长的冲激响应。
得到这种系统的因果FIR 滤波器的最直接的方法是使用“窗口”截短该理想冲激响应。
通过在截短时保留冲激响应的中间部分，可以得到线性相位的FIR 滤波器。
3、凯赛窗简介： 它定义为其他,00,)(])]/)[(1([{][02/120Mn I n I n ≤≤--=βααβω 式中）（，∙=02/I M α表示第一类零阶修正贝赛尔函数。
凯赛窗有两个参数：β参数是0.40.1102(8.7),500.5842(21)0.07886(21),50210,21ααβαααα->⎧⎪=-+-≥≥⎨⎪<⎩其中，20log αδ=-是以分贝形式表示的阻带衰减。
FIR滤波器的设计
FIR滤波器的设计FIR (Finite Impulse Response) 滤波器是数字信号处理中常用的一种滤波器。
与 IIR (Infinite Impulse Response) 滤波器相比，FIR 滤波器具有线性相位响应和稳定性的特点。
在设计 FIR 滤波器时，我们通常需要确定滤波器的阶数、通带和阻带的频率范围、滤波器的类型等参数。
下面将介绍 FIR 滤波器的设计过程。
首先，我们需要确定FIR滤波器的阶数。
阶数决定了滤波器的复杂度和性能。
一般来说，较高阶数的滤波器可以提供更好的频率响应，但会增加计算复杂度。
阶数的选择需要根据实际需求进行权衡。
接下来，我们需要确定滤波器的通带和阻带的频率范围。
通带频率范围是指信号在经过滤波器后保持不变的频率范围，而阻带频率范围是指信号在经过滤波器后被衰减的频率范围。
根据不同的应用需求，我们可以选择不同的频率范围。
然后，我们需要选择滤波器的类型。
FIR滤波器有很多不同的类型，包括低通、高通、带通和带阻等。
选择不同的滤波器类型取决于所需的滤波器特性。
例如，如果我们想要保留信号中低频成分，可以选择低通滤波器；如果我们想要去除信号中的低频成分，可以选择高通滤波器。
在确定了滤波器的阶数、频率范围和类型后，我们可以开始进行滤波器的设计。
FIR滤波器设计的目标是在给定的频率范围内最小化滤波器的误差。
有很多方法可以用来设计FIR滤波器，包括窗函数法、频率抽样法和最小二乘法等。
下面以窗函数法为例进行介绍。
窗函数法是一种常用的FIR滤波器设计方法。
它基于窗函数的特性，在频域上对输入信号进行加权，从而实现滤波的目的。
设计过程中，我们需要选择一个合适的窗函数，并确定其对应的参数。
在选择窗函数时，我们需要考虑窗函数的主瓣宽度和辅瓣衰减。
主瓣宽度决定了滤波器的频率响应的过渡带宽度，辅瓣衰减决定了滤波器在阻带中的衰减程度。
常用的窗函数有矩形窗、汉宁窗、汉明窗和布莱克曼窗等。
确定了窗函数后，我们可以计算滤波器的冲激响应。
FIR数字滤波器的设计
FIR数字滤波器的设计
FIR（有限冲激响应）数字滤波器的设计主要包括以下几个步骤：
1.确定滤波器的要求：根据应用需求确定滤波器的类型（如低通、高通、带通、带阻等）和滤波器的频率特性要求（如截止频率、通带波动、阻带衰减等）。
2.确定滤波器的长度：根据频率特性要求和滤波器类型，确定滤波器的长度（即冲激响应的系数个数）。
长度通常根据滤波器的截止频率和阻带宽度来决定。
3.设计滤波器的冲激响应：使用一种滤波器设计方法（如窗函数法、频率抽样法、最小二乘法等），根据滤波器的长度和频率特性要求，设计出滤波器的冲激响应。
4.计算滤波器的频率响应：将设计得到的滤波器的冲激响应进行傅里叶变换，得到滤波器的频率响应。
可以使用FFT算法来进行计算。
5.优化滤波器的性能：根据频率响应的实际情况，对滤波器的冲激响应进行优化，可以通过调整滤波器的系数或使用优化算法来实现。
6.实现滤波器：将设计得到的滤波器的冲激响应转化为差分方程或直接形式，并使用数字信号处理器（DSP）或其他硬件进行实现。
7.验证滤波器的性能：使用测试信号输入滤波器，检查输出信号是否满足设计要求，并对滤波器的性能进行验证和调整。
以上是FIR数字滤波器的一般设计步骤，具体的设计方法和步骤可能因应用需求和设计工具的不同而有所差异。
在实际设计中，还需要考虑滤波器的实时性、计算复杂度和存储资源等方面的限制。
FIR滤波器设计与实现实验报告
FIR滤波器设计与实现实验报告实验报告：FIR滤波器设计与实现一、实验目的本实验旨在通过设计和实现FIR滤波器来理解数字滤波器的原理和设计过程，并且掌握FIR滤波器的设计方法和实现技巧。
二、实验原理1.选择滤波器的类型和阶数根据滤波器的类型和阶数的不同，可以实现不同的滤波效果。
常见的滤波器类型有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
选择适当的滤波器类型和阶数可以实现对不同频率分量的滤波。
2.确定滤波器的系数在设计FIR滤波器时，系数的选择对滤波器的性能有重要影响。
通常可以使用窗函数法、最小二乘法、频率采样法等方法来确定系数的值。
常见的窗函数有矩形窗、汉明窗和布莱克曼窗等。
三、实验步骤1.确定滤波器的类型和阶数根据实际需求和信号特点，选择合适的滤波器类型和阶数。
例如，如果需要设计一个低通滤波器，可以选择实验中使用的巴特沃斯低通滤波器。
2.确定滤波器的频率响应根据滤波器的类型和阶数，确定滤波器的频率响应。
可以通过matlab等软件来计算和绘制滤波器的频率响应曲线。
3.确定滤波器的系数根据频率响应的要求，选择合适的窗函数和窗长度来确定滤波器的系数。
可以使用matlab等软件来计算和绘制窗函数的形状和频率响应曲线。
4.实现滤波器的功能将滤波器的系数应用于输入信号，通过加权求和得到输出信号的采样点。
可以使用matlab等软件来模拟和验证滤波器的功能。
四、实验结果在实际实验中，我们选择了一个4阶低通滤波器进行设计和实现。
通过计算和绘制滤波器的频率响应曲线，确定了窗函数的形状和窗长度。
在实际实验中，我们通过实现一个滤波器功能的matlab程序来验证滤波器的性能。
通过输入不同频率和幅度的信号，观察滤波器对信号的影响，验证了设计的滤波器的功能有效性。
五、实验总结通过本实验，我们深入了解了FIR滤波器的设计原理和实现方法。
通过设计和实现一个具体的滤波器，我们掌握了滤波器类型和阶数的选择方法，以及系数的确定方法。
FIR滤波器的设计
FIR滤波器的设计FIR（Finite Impulse Response）滤波器是一种常见的数字滤波器，其特点是具有有限的脉冲响应。
在设计FIR滤波器时，主要需要确定滤波器的阶数、滤波器的频率响应以及滤波器的系数。
滤波器的阶数是指滤波器中的延迟元素的数量。
阶数越高，滤波器的频率响应越陡峭，但也会引起计算复杂度的增加。
一般情况下，我们可以根据滤波器的需求选择合适的阶数。
滤波器的频率响应决定了滤波器在频域中的增益和衰减情况。
通常，我们会通过设计一个理想的频率响应曲线，然后利用窗函数将其转化为离散的频率响应。
设计FIR滤波器的一个常用方法是使用窗函数法。
窗函数可以将滤波器的理想频率响应曲线转换为离散的频率响应。
常见的窗函数有矩形窗、汉宁窗、汉明窗、布莱克曼窗等。
以设计低通滤波器为例，我们可以按照以下步骤进行FIR滤波器的设计：1.确定滤波器的阶数，即延迟元素的数量。
2.设计一个理想的频率响应曲线，包括通带的增益和截至频率，以及阻带的衰减和截止频率。
3.将理想的频率响应曲线通过其中一种窗函数进行离散化。
4.将离散化后的频率响应转换为时域的单位脉冲响应。
5.根据单位脉冲响应计算滤波器的系数。
具体的设计步骤如下：1.确定滤波器的阶数。
根据滤波器的要求和计算能力，选择一个合适的阶数。
2.设计理想的频率响应曲线。
根据滤波器的需求，确定通带和阻带的要求，以及对应的截至频率和衰减。
3.利用窗函数将理想频率响应曲线离散化。
根据选择的窗函数，进行相应的计算，得到离散化后的频率响应。
4.将离散化后的频率响应进行反变换，得到时域的单位脉冲响应。
5.根据单位脉冲响应计算滤波器的系数。
将单位脉冲响应传递函数中的z替换为频率响应值，然后进行反变换，得到滤波器的系数。
设计FIR滤波器需要根据具体的需求和设计要求进行合理的选择和计算。
通过选择合适的阶数、频率响应和窗函数，可以设计出满足需求的FIR滤波器。
实验七FIR数字滤波器设计及应用
实验七FIR数字滤波器设计及应用FIR数字滤波器设计及应用是一种常见的数字信号处理技术。
FIR （Finite Impulse Response）滤波器是一种线性时不变系统，其输出仅取决于输入和系统的过去有限数量的输入样本。
FIR滤波器的设计和应用可以实现信号的滤波、去噪、频率响应调整等功能。
以下是实验七FIR数字滤波器设计及应用的步骤：1.确定滤波器的设计要求，包括滤波器的类型（低通、高通、带通或带阻）、截止频率、通带衰减、阻带衰减等。
2. 使用数字滤波器设计软件，如MATLAB的fdatool工具箱或Python的scipy库，进行滤波器设计。
可以选择不同的设计方法，如频率采样法、窗函数法或最小最大化设计法等。
3.根据设计软件的结果，得到滤波器的系数序列。
这些系数将用于实现滤波器的数字滤波算法。
4.在应用程序中使用设计好的滤波器。
将输入信号送入滤波器，通过计算得到输出信号。
5.可以通过观察输出信号的频率响应、时域波形等进行性能评估。
根据需要，可以调整滤波器的设计参数，进行优化。
6.对于实时应用，需要将设计好的滤波器实现在硬件平台上，如FPGA或DSP芯片。
实验七FIR数字滤波器设计及应用的应用场景包括音频处理、图像处理、通信系统等。
在音频处理中，可以使用低通滤波器来去除音频信号中的高频噪声；在图像处理中，可以使用高通滤波器来增强图像的边缘信息；在通信系统中，可以使用带通滤波器来选择特定频段的信号。
总之，实验七FIR数字滤波器设计及应用是一种重要的数字信号处理技术，通过设计和应用滤波器可以对信号进行滤波、去噪和频率响应调整等操作，广泛应用于各个领域。
FIR滤波器的设计
FIR滤波器的设计FIR（Finite Impulse Response）滤波器是一种常见的数字滤波器，其特点是系统的冲击响应是有限时间内收敛到零的。
FIR滤波器的设计是一项重要的任务，通常涉及到选择滤波器的类型、截止频率和滤波器阶数等要素。
下面将介绍FIR滤波器的设计步骤及相关的技术。
FIR滤波器设计的第一步是选择滤波器的类型。
常见的FIR滤波器类型有低通、高通、带通和带阻滤波器等。
选择滤波器类型要根据具体的应用需求。
例如，对于音频信号处理，常使用低通滤波器来去除高频噪声。
对于图像处理，常使用带通滤波器来增强特定频段的图像信息。
在选择滤波器类型后，需要确定滤波器的截止频率。
截止频率是指滤波器在该频率以下或以上的信号成分被抑制的程度。
通常可以根据应用需求和信号特征来确定截止频率。
例如，对于音频信号处理，截止频率可以选择在人耳听觉范围之外的频率。
对于图像处理，截止频率可以选择在图像中较高或较低频段。
确定了滤波器类型和截止频率后，下一步是确定滤波器的阶数。
滤波器的阶数是指滤波器系统的长度，通常使用的是短时的冲激响应。
阶数的选择需要考虑到滤波器的性能需求和计算复杂度。
阶数较高的滤波器可以实现较窄的过渡带宽和更陡的滚降特性，但计算复杂度也会增加。
FIR滤波器的设计可以使用各种方法，常见的方法有窗函数法、频率取样法和最小二乘法等。
其中，窗函数法是最简单和最常用的方法之一、窗函数法的基本思想是先设计一个理想的滤波器，并通过乘以一个窗函数来控制滤波器的边界。
常用的窗函数有矩形窗、汉明窗、布莱克曼窗和凯泽窗等。
在窗函数法中，设计一个理想的滤波器通常通过频域方法来实现。
首先，在频域中定义一个理想的滤波器，即滤波器在截止频率之下或之上的振幅为1，其他频率处的振幅为0。
然后，通过将理想滤波器与选择的窗函数相乘来得到最终的滤波器。
乘积在时域的结果就是滤波器的冲激响应。
设计出滤波器的冲激响应后，就可以通过频率响应来评估滤波器的性能。
低通FIR数字滤波器设计
低通FIR数字滤波器设计(1)设计方案本设计利用窗函数法设计了一个低通FIR数字滤波器，利用所设计的滤波器对多个频带叠加的正弦信号进行处理，对比滤波前后的信号时域和频域图。
FIR 滤波器具有严格的相位特性，对于信号处理和数据传输是很重要的。
目前FIR滤波器的设计方法主要有三种：窗函数法、频率取样法和切比雪夫等波纹逼近的最优化设计方法。
由于窗函数法比较简单，可应用现成的窗函数公式，在技术指标要求高的时候是比较灵活方便的，本设计方案选用窗函数法基本思路：从时域出发设计 h(n)逼近理想 hd(n)。
设理想滤波器的单位响应在时域表达为hd(n),则hd(n) 一般是无限长的，且是非因果的，不能直接作为FIR 滤波器的单位脉冲响应。
要想得到一个因果的有限长的滤波器单位抽样响应 h(n)，最直接的方法是先将hd(n)往右平移，再进行截断，即截取为有限长因果序列：h(n)=hd(n)w(n)，并用合适的窗函数进行加权作为 FIR 滤波器的单位脉冲响应。
按照线性相位滤波器的要求，线性相位FIR数字低通滤波器的单位抽样响应h(n)必须是偶对称的。
对称中心必须等于滤波器的延时常数，即用矩形窗设计的FIR 低通滤波器，所设计滤波器的幅度函数在通带和阻带都呈现出振荡现象，且最大波纹大约为幅度的9%，返个现象称为吉布斯（Gibbs）效应。
为了消除吉布斯效应，一般采用其他类型的窗函数。
MATLAB 设计 FIR 滤波器有多种方法和对应的函数。
从根本上讲，使用窗函数的目的就是消除由无限序列的截短而引起的Gibbs现象所带来的影响。
(2)MATLAB程序设计和仿真图MATLAB程序如下：f1=100;f2=200;%待滤波正弦信号频率fs=2000;%采样频率m=(0.3*f1)/(fs/2);%定义过度带宽M=round(8/m);%定义窗函数的长度N=M-1;%定义滤波器的阶数b=fir1(N,0.5*f2/(fs/2));%使用fir1函数设计滤波器%输入的参数分别是滤波器的阶数和截止频率figure(1)[h,f]=freqz(b,1,512);%滤波器的幅频特性图%[H,W]=freqz(B,A,N)当N是一个整数时函数返回N点的频率向量和幅频响应向量plot(f*fs/(2*pi),20*log10(abs(h)))%参数分别是频率与幅值xlabel('频率/赫兹');ylabel('增益/分贝');title('滤波器的增益响应');figure(2)subplot(211)t=0:1/fs:0.5;%定义时间范围和步长s=sin(2*pi*f1*t)+sin(2*pi*f2*t);%滤波前信号plot(t,s);%滤波前的信号图像xlabel('时间/秒');ylabel('幅度');title('信号滤波前时域图');subplot(212)Fs=fft(s,512);%将信号变换到频域AFs=abs(Fs);%信号频域图的幅值f=(0:255)*fs/512;%频率采样plot(f,AFs(1:256));%滤波前的信号频域图xlabel('频率/赫兹');ylabel('幅度');title('信号滤波前频域图');figure(3)sf=filter(b,1,s);%使用filter函数对信号进行滤波%输入的参数分别为滤波器系统函数的分子和分母多项式系数向量和待滤波信号输入subplot(211)plot(t,sf)%滤波后的信号图像xlabel('时间/秒');ylabel('幅度');title('信号滤波后时域图');axis([0.2 0.5 -2 2]);%限定图像坐标范围subplot(212)Fsf=fft(sf,512);%滤波后的信号频域图AFsf=abs(Fsf);%信号频域图的幅值f=(0:255)*fs/512;%频率采样plot(f,AFsf(1:256))%滤波后的信号频域图xlabel('频率/赫兹');ylabel('幅度');title('信号滤波后频域图');低通的FIR数字滤波器的仿真图如图8~图10所示：图8低通FIR滤波器的增益响应图9 滤波前的信号时域图和频域图图10 滤波后的信号时域图和频域图。
FIR滤波器设计
FIR滤波器设计1.滤波器规格确定：首先，需要明确滤波器的规格，即滤波器需要实现的频率响应。
这包括截止频率、通带和阻带的增益要求等，通过这些规格确定FIR滤波器的设计目标。
2.确定滤波器类型：FIR滤波器有多种类型可供选择，包括低通、高通、带通和带阻滤波器等。
根据应用需求选择合适的滤波器类型。
3.选择滤波器设计方法：FIR滤波器的设计方法有很多，常见的有窗函数法、频率采样法和最小最大法等。
不同的设计方法有不同的优势和限制，根据具体情况选择合适的设计方法。
4. 确定滤波器系数：在选定设计方法后，需要确定滤波器的系数。
这些系数决定了滤波器对输入信号的处理方式。
系数可以通过不同的计算方法得到，比如使用Matlab等数学工具软件进行计算。
5.评估滤波器性能：设计完成后，需要对滤波器进行性能评估。
这包括通过频率响应测试检查滤波器是否满足规格要求，并通过模拟信号或真实信号进行实际测试。
6.适应性滤波器设计：有时，滤波器的系数可能需要根据实时输入信号的情况进行调整。
这需要使用适应性滤波器设计方法，如LMS算法或RLS算法，根据误差信号和输入信号之间的关系来调整滤波器系数，以获得更好的滤波效果。
FIR滤波器的设计过程需要一定的理论基础和数学知识，以及对滤波器性能评估的能力。
实际中，常常通过使用现有的设计工具和软件来实现FIR滤波器的设计，比如使用Matlab、Python等语言中的信号处理工具箱。
总之，FIR滤波器是一种常见的数字滤波器类型，设计FIR滤波器的过程包括确定滤波器规格、选择滤波器类型、选择设计方法、确定滤波器系数、评估滤波器性能以及可能的适应性设计。
理解和掌握FIR滤波器的设计过程对于数字信号处理的应用具有重要意义。
fir数字滤波器的设计方法
fir数字滤波器的设计方法
fir数字滤波器是一种常用的数字信号处理器件，它通过一组线性时不变的数字滤波器系数来实现信号滤波处理。
fir数字滤波器设计的主要目的是通过去除不必要的噪声、滤波干扰信号、增强信号的频带等方式来提高信号质量，使得信号在传输、处理、分析等过程中更加稳定和可靠。
fir数字滤波器的设计方法包括以下几个步骤：
1. 确定滤波器的类型和频率响应：根据实际需求和信号特性，选择适合的fir数字滤波器类型（如低通、高通、带通、带阻等），并根据滤波器的通带、阻带、截止频率等参数设计出所需的频率响应。
2. 选择窗函数：窗函数是fir数字滤波器设计中不可或缺的一步，它可以用来平滑滤波器的频率响应曲线，减小滤波器的截止频率以及滤波器的阻带波纹。
常用的窗函数有Hamming窗、Hanning窗、Blackman窗等。
3. 确定滤波器的阶数：滤波器的阶数反映了滤波器的复杂度，阶数越高，滤波器的性能也就越好。
但同时也会增加运算量和延迟时间。
因此需要根据实际需求和性能要求来确定滤波器的阶数。
4. 计算滤波器系数：根据所选的窗函数、滤波器类型、频率响应和阶数等参数，利用Matlab等工具计算fir数字滤波器的系数。
5. 实现滤波器：将计算得到的滤波器系数采用FPGA、DSP等数字信号处理器件实现滤波器。
以上就是fir数字滤波器设计的基本方法，通过合理的设计和实
现，fir数字滤波器可以在实际应用中发挥重要作用，提升信号质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西南科技大学课程设计报告课程名称：数字通信课程设计设计名称：FIR低通、带通和带阻数字滤波器的设计姓名：学号:班级：指导教师：起止日期：2011.6.21-2011.7.3西南科技大学信息工程学院制课程设计任务书学生班级：学生姓名：学号：设计名称：FIR低通、带通和带阻数字滤波器的设计起止日期：2011.6.21-2011.7.3指导教师：设计要求：1、采用Kaiser窗设计一个低通FIR滤波器要求：采样频率为8kHz；通带：0Hz~1kHz，带内波动小于5%；阻带：1.5kHz，带内最小衰减：Rs=40dB。
2、采用Hamming窗设计一个带阻FIR滤波器要求：通带：0.35pi~0.65pi，带内最小衰减Rs=50dB；阻带：0~0.2pi和0.8pi~pi，带内最大衰减：Rp=1dB。
3、采用Hamming窗设计一个70阶的双通带线性相位FIR滤波器要求：第一通带0.2pi~0.4pi，带内最小衰减Rs=50dB；第二通带0.6pi~0.8pi，带内最大衰减：Rp=1dB。
4、分别绘制这三种数字滤波器的幅度响应曲线和相位响应曲线；课程设计学生日志时间设计内容2011.6.21-6.27上网，在图书馆查阅相关资料,看《matlab》、《现代通信原理》、《数字信号处理》等书籍。
2011.6.28根据设计要求，得出设计中的参数。
2011,6.29根据各个功能按模块化格式编写小程序，并实现其部分功能。
2011.6.30整理程序，并调试。
2011.7.1检查各项指标是否完成并修改程序。
2011.7.3撰写设计报告，最后完成设计课程设计考勤表周星期一星期二星期三星期四星期五课程设计评语表指导教师评语：成绩：指导教师：年月日FIR低通、带通和带阻数字滤波器的设计一、设计目的和意义：1、采用Kaiser窗设计一个低通FIR滤波器要求：●采样频率为8kHz；●通带：0Hz~1kHz，带内波动小于5%；●阻带：1.5kHz，带内最小衰减：Rs=40dB。
2、采用Hamming窗设计一个带阻FIR滤波器要求：●通带：0.35pi~0.65pi，带内最小衰减Rs=50dB；●阻带：0~0.2pi和0.8pi~pi，带内最大衰减：Rp=1dB。
3、采用Hamming窗设计一个70阶的双通带线性相位FIR滤波器要求：第一通带0.2pi~0.4pi，第二通带0.6pi~0.8pi4、分别绘制这三种数字滤波器的幅度响应曲线和相位响应曲线；5、对三种滤波器的性能进行比较和分析。
二、设计原理：数字滤波器可以理解为是一个计算程序或算法，将代表输入信号的数字时间序列转化为代表输出信号的数字时间序列，并在转化过程中，使信号按预定的形式变化。
数字滤波器有多种分类，根据数字滤波器冲激响应的时域特征，可将数字滤波器分为两种，即无限长冲激响应（iir）滤波器和有限长冲激响应（fir）滤波器。
iir数字滤波器具有无限宽的冲激响应，与模拟滤波器相匹配。
所以iir 滤波器的设计可以采取在模拟滤波器设计的基础上进一步变换的方法。
fir数字滤波器的单位脉冲响应是有限长序列。
它的设计问题实质上是确定能满足所要求的转移序列或脉冲响应的常数问题，设计方法主要有窗函数法、频率采样法和等波纹最佳逼近法等。
滤波器的各种重要指标都是由窗函数决定，因此改进滤波器的关键在于改进窗函数。
而窗函数谱的两个最重要的指标是：主瓣宽度和旁瓣峰值衰耗。
旁瓣峰值衰耗定义为：旁瓣峰值衰耗＝20lg(第一旁瓣峰值／主瓣峰值)为了改善滤波器的性能，需使窗函数谱满足：主瓣尽可能窄，以使设计出来的滤波器有较陡的过渡带；第一副瓣面积相对主瓣面积尽可能小，即能量尽可能集中在主瓣，外泄少，使设计出来的滤波器的肩峰和余振小。
但上面两个条件是相互矛盾的，实际应用中，折衷处理，兼顾各项指标。
1、凯塞窗定义了一组可调的窗函数，它是由零阶贝塞尔函数构成的，其主瓣能量和旁瓣能量的比例是近乎最大的。
而且，这种窗函数可以在主瓣宽度和旁瓣高度之间自由选择它们的比重，使用户的设计变得非常灵活。
凯塞窗函数的时域形式可表示为)(1211)(020ββI N k I k w ⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛---=10-≤≤N k (3-2-11)其中，)(0βI 是第1类变形零阶贝塞尔函数，β是窗函数的形状参数，由下式确定：⎪⎩⎪⎨⎧<≤≤-+->-=21,05021),21(07886.0)21(5482.050),7.8(1102.04.0ααααααβ（3-2-12）其中，α为凯塞窗函数的主瓣值和旁瓣值之间的差值(dB)。
改变β的取值，可以对主瓣宽度和旁瓣衰减进行自由选择。
β的值越大，窗函数频谱的旁瓣值就越小，而其主瓣宽度就越宽。
Kaiser 函数：生成凯塞窗调用方式w =kaiser(n,beta)：输入参数n 是窗函数的长度；输入参数beta 用于控制旁瓣的高度；输出参数w 是由窗函数的值组成的n 阶向量。
n 一定时，beta 越大，其频谱的旁瓣就越小，但主瓣宽度相应的增加；当beta 一定时，n 发生变化，其旁瓣高度不会发生变化。
2、海明窗函数的时域形式可以表示为⎪⎭⎫ ⎝⎛--=1π2cos 46.054.0)(N k k w Nk ,,2,1 =（3-2-7）它的频域特性为⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-++⎪⎭⎫ ⎝⎛--+=1π21π223.0)(54.0)(N W N W W W R R R ωωωω（3-2-8）其中，)(ωR W 为矩形窗函数的幅度频率特性函数。
海明窗函数的最大旁瓣值比主瓣值低41dB，但它和汉宁窗函数的主瓣宽度是一样大的。
Hamming 函数：生成海明窗调用方式(1)w =hamming(n)：输入参数n 是窗函数的长度；输出参数w 是由窗函数的值组成的n 阶向量。
(2)w =hamming(n,sflag)：参数sflag 用来控制窗函数首尾的两个元素值；其取值为symmetric 或periodic；默认值为symmetric。
三、详细设计步骤1、采用Kaiser 窗设计一个低通FIR 滤波器要求：●采样频率为8kHz ；●通带：0Hz~1kHz ，带内波动小于5%；阻带：1.5kHz ，带内最小衰减：Rs=40dB 。
程序：fs=8000;fcuts=[1500/2/fs 2000/2/fs];%归一化频率mags=[10];devs=[1-10^(1/-20)10^(40/-20)];[n,Wn,beta,ftype]=kaiserord(fcuts,mags,devs);%计算出凯塞窗N ，beta 的值hh =fir1(n,Wn,ftype,kaiser(n+1,beta),'noscale');freqz(hh);2、采用Hamming 窗设计一个带阻FIR 滤波器要求：●通带：0.35pi~0.65pi ，带内最小衰减Rs=50dB ；●阻带：0~0.2pi 和0.8pi~pi ，带内最大衰减：Rp=1dB 。
stem(win,'.');xlabel('n');title('hamming窗函数');subplot(2,2,2)plot(w/pi,20*log(abs(h1)/abs(h1(1))));grid;xlabel('w/pi');ylabel('幅度(dB)');title('hamming窗函数的频谱');hn=fir1(N-1,wc,'stop');[h2,w]=freqz(hn,1,512);subplot(2,2,3)stem(n,hn,'.');xlabel('n');ylabel('h(n)');title('hamming窗函数的单位脉冲响应');subplot(2,2,4)plot(w/pi,20*log(abs(h2)/abs(h2(1))));grid;xlabel('w/pi');ylabel('幅度(dB)');title('hamming带阻滤波器的幅度特性’);3、采用Hamming窗设计一个70阶的双通带线性相位FIR滤波器要求：第一通带0.2pi~0.4pi，第二通带0.6pi~0.8pif=[00.20.20.30.40.40.50.60.60.70.80.80.91]; m=[00111000111000];b=fir2(70,f,m,400,20);freqz(b)四、设计结果及分析1、采用Kaiser窗设计一个低通FIR滤波器0.10.20.30.40.50.60.70.80.91-2000-1500-1000-500Normalized Frequency (⨯π rad/sample)P h a s e (d e g r e e s )0.10.20.30.40.50.60.70.80.91-150-100-50050Normalized Frequency (⨯π rad/sample)M a g n i t u d e (d B )2、采用Hamming 窗设计一个带阻FIR 滤波器02040608000.51n0.51-300-200-1000w/pi幅度(d B ) hamming 窗函数的频谱20406080nh (n )hamming 窗函数的单位脉冲响应00.51-300-200-1000100w/pi幅度(d B )hamming 带阻滤波器的幅度特性采用Hamming 窗设计一个70阶的双通带线性相位FIR 滤波器00.10.20.30.40.50.60.70.80.91-4000-200002000Normalized Frequency (⨯π rad/sample)P h a s e (d e g r e e s )00.10.20.30.40.50.60.70.80.91-100-50050Normalized Frequency (⨯π rad/sample)M a g n i t u d e (d B )由图形可以看出，海明窗的衰减速度较慢。
其实，改善阻带衰减的一种办法是加宽过渡带宽，以牺牲过渡带换取阻带衰减的增加。
也就是以增加主瓣宽度为代价来降低旁瓣。
所以，我们在设计滤波器的时候，要根据不同的指标，性能，需求去选择合适的窗来进行设计。
最小阻带衰减只有窗形状决定，不受N 影响；而过渡带的宽度则既和窗形状有关，且随窗宽N 的增加而减小。
一、体会设计带通滤波器时首先要计算出过渡带，然后查表得到不同窗函数所需要的阶数，不同的窗函数所设计的滤波器的形状各有差异，尤其在主瓣宽度、旁瓣的形状以及主瓣与旁瓣的高度差上有比较明显得差别，实际应用中应根据实际情况，折衷处理，兼顾各项指标。
