雷达法检测混凝土构件作业指导书
雷达法检测混凝土结构缺陷技术规程
雷达法检测混凝土结构缺陷技术规程
1. 范围
本技术规程规定了使用雷达法检测混凝土结构缺陷的方法和操作流程。
本规程适用于建筑、桥梁、隧道等混凝土结构的缺陷检测。
2. 规范性引用文件
下列文件对于本技术规程的应用是必不可少的。
对于这些文件的进一步明确，可参考这些文件的最新有效版本。
3. 术语和定义
3.1 雷达法检测：使用雷达设备向混凝土结构发射电磁波，接收反射回来的电磁波，通过分析反射波的振幅、相位、频率等参数，判断混凝土结构内部是否存在缺陷的方法。
3.2 缺陷：混凝土结构中存在的非均匀性、不密实、空洞、裂缝等不良现象。
4. 基本要求
4.1 检测人员应具备相应的专业知识和技能，熟悉雷达法检测的操作流程和判别依据。
4.2 检测设备应符合相关技术标准，性能稳定，精度可靠。
4.3 检测环境应满足雷达设备的工作要求，如温度、湿度等。
5. 检测设备与材料
5.1 雷达设备：应选用性能稳定、精度可靠的雷达设备，如X波段、C波段等。
5.2 耦合剂：用于雷达设备和混凝土结构之间的耦合，应选用对混凝
土无腐蚀、无污染的耦合剂。
5.3 安全防护用品：如手套、口罩等，用于保护检测人员和设备的安全。
6. 检测方法与操作流程
6.1 准备工作：检查雷达设备的工作状态，确保设备处于正常工作状态；准备好耦合剂和安全防护用品。
6.2 确定检测区域：根据工程需要，确定需要检测的混凝土结构区域。
雷达法检测混凝土构件作业指导书
雷达法检测混凝土构件作业指导书文件编号：发布日期：批准：审核：编写：1 运用范围适用于混凝土结构的结构层厚度与内部缺陷检测。
由于重金属物质或钢筋过密均会对电磁波造成干扰甚至屏蔽，所以本方法不适用于含有重金属物质或配筋过密的混凝土结构检测。
目前配备有2种频率的天线：1600MHz天线适用于探测深度在0～0.6m，600MHz天线适用于探测深度在0.6～2.0m。
2 编制时参考（1）产品说明书（2）《雷达法检测建设工程质量技术规程》DGJ32/79-20093 检测仪器和设备3.1本项目采纳的雷达设备系统由雷达数据采集软件K2FastWave系统以与 RIS 天线系统组成。
硬件配置如下：DAD 限制单元1台、网络电缆1根、电池电缆1根、电池包2组、600MHZ天线1台、1600MHZ天线1台、配套组件和线缆1套以与笔记本电脑1台。
（1）DAD 限制单元DAD 限制系统干脆和天线相连，它是可以把采集到的雷达数据进行数字化处理的限制单元。
具有以下接口：Lan Port、Battery Port、Wheel Port和ANT.1-ANT.2。
其中Lan Port和笔记本电脑相连接、Battery Port与电池相连接、Wheel Port与测量轮位置传感器相连接、则与雷达天线系统相连接。
DAD限制单元如图 3.2 所示：图3.1 DAD限制单元与接口ANT.1-ANT.2 两个天线接口并不完全相同，ANT.1 是 19 针的接口而 ANT.2则是 11 针的接口，运用单个天线的时候，干脆采纳 11 针电缆连接到 ANT.2 接口之上。
当采纳天线阵也就是同时采纳两个不同频率的天线，则须要运用到 ANT.1接口，这时须要一根转接线进行接口转换。
（2）探地雷达天线系统本试验在浅层探测方面采纳1600MHZ的天线系统。
深层探测方面采纳600MHZ的天线系统。
在同时进行深层和浅层检测方面则采纳600+1600MHZ天线阵系统。

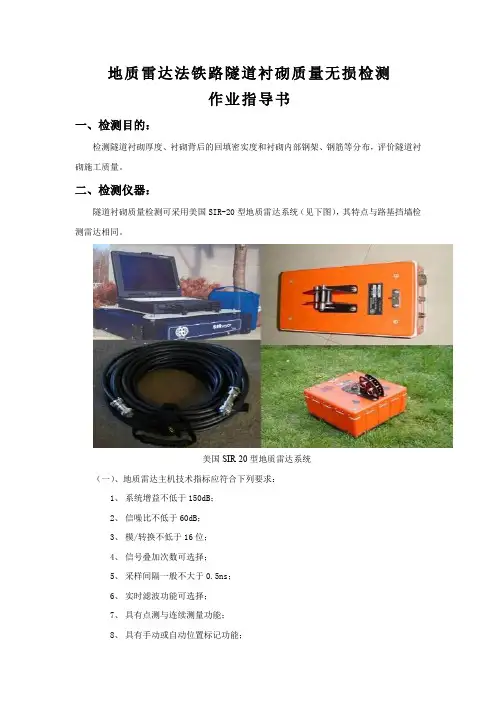

地质雷达无损检测作业指导书
地质雷达法铁路隧道衬砌质量无损检测作业指导书一、检测目的：检测隧道衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，评价隧道衬砌施工质量。
二、检测仪器：隧道衬砌质量检测可采用美国SIR-20型地质雷达系统（见下图），其特点与路基挡墙检测雷达相同。
美国SIR-20型地质雷达系统（一）、地质雷达主机技术指标应符合下列要求：1、系统增益不低于150dB；2、信噪比不低于60dB；3、模/转换不低于16位；4、信号叠加次数可选择；5、采样间隔一般不大于0.5ns；6、实时滤波功能可选择；7、具有点测与连续测量功能；8、具有手动或自动位置标记功能；9、具有现场数据处理功能。
（二）、地质雷达天线可采用不同频率天线组合，技术指标应符合下列要求：1、具有屏蔽功能；2、最大探测深度应大于2m；3、垂直分辨率应高于2cm。
三、检测方法及原理：地质雷达是采用无线电波检测地下介质分布和对不可见目标体或地下界面进行扫描，以确定其内部结构形态或位置的电磁技术。
其工作原理为：高频电磁波以宽频带脉冲形式通过发射天线发射，经目标体反射或透射，被接受天线所接收。
高频电磁波在介质中传播时，其路径、电磁场强度和波形将随所通过介质的电性质及集合形态而变化，由此通过对时域波形的采集、处理和分析，可确定地下界面或目标体的空间位置或结构状态。
地质雷达具有高分辨率、无损性、高效率、抗干扰能力强等特点。
现场检测时地质雷达的发射天线和接收天线密贴于待检表面，雷达波通过天线进入混凝土以及相应介质中，遇到钢筋、钢质拱架、材质有差别的混凝土、混凝土中间的不连续面、混凝土与空气分界面、混凝土与岩石分界面等产生反射，接收天线收到反射波，测出反射波的入射、反射双向走时，就可以算出反射波走过的路程长度，从而求出天线距反射面的距离D。
D= v ×△t/2式中：D——天线到反射面的距离；v——雷达波的行走速度；△t——雷达波从发射至接收到反射波的走时，用ns计。

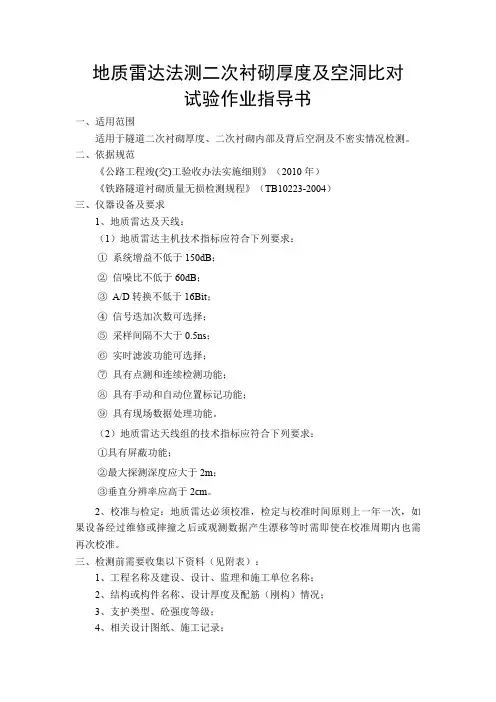

5地质雷达法测二次衬砌厚度及空洞比对试验指导书
五、资料处理与成果解释 1、资料处理 将野外采集的数据在室内采用地质雷达对应软件进行处理，处理流程为：将
原始数据切除首尾废段；编辑补齐标记；按 5m 标记对记录进行水平均衡，添加 洞身标，对文件进行分割，零点校正，调节增益，背景除噪、反褶积运算，识别 界面及有效信号，计算确定合适的介电常数，拾取衬砌厚度界面，拾取施工超挖 界面，分析衬砌结构及回填情况，形成数据表格，编写检测报告。
① 眼睛紧盯屏幕，时刻关注雷达图像的变化，对雷达图像异常段做好记录， 重点记录下里程，以便必要时可以进行复检；
② 控制好天线的耦合情况，保证天线紧贴检测面，以减小天线的晃动；
③ 现场探测时尽量保证雷达天线平稳匀速前进，探测过程中尽量减少停顿， 如果中途有停顿应及时记录下停顿位置；
④ 有可能的话应清除地面的金属和非金属物，使得场地平整，在干扰影响 较大的地方尽量使用屏蔽天线，另外适当加大发射波的叠加次数，能增强有效信 号削弱干扰信号；
测线部位
天线频率 （MHz）
环境条件 测线位置
第页共页
《铁路隧道衬砌质量无损检测规程》TB102232004
检测日期
备注
现场检测情况说明
检测人员：
记录人员：
复核人员
① 在已知厚度且材料与隧道衬砌相同的其它预制件上测量； ② 在洞口（明洞）或洞内避车洞处使用双天线直达波法测量； ③ 钻孔实测。 （6）选择合适的探地雷达参数，主要参数包括天线的中心频率，时间窗口 的长度，采样率，介电常数等： ① 天线的中心频率 电磁波频率越高，分辨率越高，探测深度越小，而电磁波频率越低，分辨率 越低，探测深度越大，因此在满足分辨率和实际情况又允许的情况下，应该尽量 使用中心频率较低的天线。 天线中心频率（单位：MHz）的计算公式为：
地质雷达作业指导书
地质雷达作业指导书1、测线布置（1、）隧道施工过程中质量检测以纵线布线为主，横向布线为辅。
纵向布线的位置应在隧道拱顶、左右拱腰、左右边墙和遂底各布1条；横向布线可按检测内容和要求布设线距，一般情况线距为8~12m。
采用点测时，每断面不小于6个点。
若检测中发现不合格地段，应加密测线或测点。
（2、）隧道竣工验收时，质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布1条；横向布线距为8~12m。
采用点测时，每断面不小于5个点。
需确定回填空洞规模和范围时，应加密测线或测点。
（3、）三车道隧道应在隧道拱顶部位增加两条测线。
（4、）测线每5~10m应有一里程标记。
2、介质参数标定（1、）检测前应对衬砌砼的介电常数或电磁波速做现场标定，且每座隧道长度不大于1处，每处实测不少于3次，取平均值，即为该隧道的介电常数或电磁波速。
当隧道长度大于3Km、衬砌材料或含水率变化较大时，应适当增加标定点数。
（2、）标定方法：在已知厚度部位或材料与隧道相同的其他预制件上测量；在洞口或洞内避车洞处使用双天线直达波法测量；钻孔实测。
（3、）求取参数时应具备以下条件：标定目标体的厚度一般不小于15cm，且厚度已知；标定记录中界面反射信号应清晰、准确。
（4、）标定结果应按下式计算：εr =（0.3t/2d）2V=（2d/t）×1093、测量时窗测量时窗由下式确定：ΔT=(2d√εr /0.3)a4、扫描样点数扫描样点数由下式确定：S=2ΔTfK×10-35、纵向布线纵向布线应采用连续测量方式，扫描速度不得小于40道（线）/s。
特殊地段或条件不允许时，可采用点测方式，测量点距不宜大于20cm。
6、数据处理及判定。
衬砌背后回填密实度的主要判定特征如下：（1、）密实。
信号幅度较弱，甚至没有界面反射信号。
（2、）不密实。
衬砌界面的强反射信号同相轴呈绕射弧形，且不连续、较分散。
（3、）空洞。
钢筋保护层厚度检测作业指导书
钢筋保护层厚度检测作业指导书浙江省公路水运工程钢筋保护层厚度检测作业指导书1目的和适用范围1.1为确保混凝土构件中的钢筋保护层厚度检测工作正常进行，取得正确、可靠、有效的检测数据，规范混凝土构件中的钢筋保护层厚度检测工作并有序开展，特制定本作业指导书。
1.2本指导书适用于电磁感应法及雷达法检测公路水运工程中混凝土构件的钢筋保护层厚度。
2术语、符号2.1术语2.1.1钢筋保护层厚度混凝土结构表面到钢筋外侧的距离。
对于光圆钢筋，为混凝土表面到最外层钢筋表面间的最小距离，对于带肋钢筋，为肋外缘到混凝土表面的最小距离，其值如图1中C1所示。
带肋钢筋保护层厚度C ≈C 01图1带肋钢筋保护层厚度C i =C 12.1.2电磁感应法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场范围内，会干扰磁力线使之变形，导致电磁场强度的分布改变，这种改变被探头探测到，通过仪器显示出来，进而检测到钢筋保护层厚度。
2.1.3雷达法由雷达天线发射电磁波，与传递到混凝土中遇电学性质不同的物质（如钢筋等）的界面产生反射，反射波由混凝土表面的天线接收，根据接收到的电磁波来检测混凝土结构中的钢筋保护层厚度。
2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。
2.2符号D——第i个测点钢筋保护层厚度实测值；niD——构件某处的钢筋保护层厚度平均值；nD——构件某处的钢筋保护层厚度特征值；neS——钢筋保护层厚度实测值标准差；Dc——混凝土保护层厚度修正值；c——检测环境温度。
T3引用标准3.1《混凝土中钢筋检测技术规程》JGJ/T 152-20083.2《公路工程质量检验评定标准》JTG F80/1-20043.3《水运工程质量检验标准》JTS257-20083.4《公路水运工程质量安全督查办法》交安监发[2014]122号3.5《混凝土结构工程施工质量验收规范》GB 50204-2002（2011版）3.6《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-20064仪器设备4.1电磁感应式钢筋探测仪或雷达仪①钢筋保护层厚度的测量精度要求如下：I、钢筋保护层厚度在40mm（含）以下时，测量允许偏差为±1mm；II、钢筋保护层厚度在40mm～60mm（含）时，测量允许偏差为±2mm；III、钢筋保护层厚度在60 mm以上时，其测量允许偏差应不大于钢筋保护层厚度设计值的10%。
钢筋保护层厚度检测作业指导书汇总
浙江省公路水运工程钢筋保护层厚度检测作业指导书1目的和适用范围1.1为确保混凝土构件中的钢筋保护层厚度检测工作正常进行，取得正确、可靠、有效的检测数据，规范混凝土构件中的钢筋保护层厚度检测工作并有序开展，特制定本作业指导书。
1.2本指导书适用于电磁感应法及雷达法检测公路水运工程中混凝土构件的钢筋保护层厚度。
2术语、符号2.1术语2.1.1钢筋保护层厚度混凝土结构表面到钢筋外侧的距离。
对于光圆钢筋，为混凝土表面到最外层钢筋表面间的最小距离，对于带肋钢筋，为肋外缘到混凝土表面的最小距离，其值如图1中C1所示。
带肋钢筋保护层厚度C ≈C 01图1带肋钢筋保护层厚度C i =C 12.1.2电磁感应法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场范围内，会干扰磁力线使之变形，导致电磁场强度的分布改变，这种改变被探头探测到，通过仪器显示出来，进而检测到钢筋保护层厚度。
2.1.3雷达法由雷达天线发射电磁波，与传递到混凝土中遇电学性质不同的物质（如钢筋等）的界面产生反射，反射波由混凝土表面的天线接收，根据接收到的电磁波来检测混凝土结构中的钢筋保护层厚度。
2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。
2.2符号D——第i个测点钢筋保护层厚度实测值；niD——构件某处的钢筋保护层厚度平均值；nD——构件某处的钢筋保护层厚度特征值；neS——钢筋保护层厚度实测值标准差；Dc——混凝土保护层厚度修正值；cT——检测环境温度。
3引用标准3.1《混凝土中钢筋检测技术规程》JGJ/T 152-20083.2《公路工程质量检验评定标准》JTG F80/1-20043.3《水运工程质量检验标准》JTS257-20083.4《公路水运工程质量安全督查办法》交安监发[2014]122号3.5《混凝土结构工程施工质量验收规范》GB 50204-20023.6《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-20064仪器设备4.1电磁感应式钢筋探测仪或雷达仪①钢筋保护层厚度的测量精度要求如下：I、钢筋保护层厚度在40mm（含）以下时，测量允许偏差为±1mm；II、钢筋保护层厚度在40mm～60mm（含）时，测量允许偏差为±2mm；III、钢筋保护层厚度在60 mm以上时，其测量允许偏差应不大于钢筋保护层厚度设计值的10%。
隧道二衬厚度检测雷达法作业指导书
一、隧道衬砌(支护) 厚度及背后空洞（地质雷达法）试验检测作业指导书1.试验目的与适用范围（1）目的：指导地质雷达现场探测作业，保证探测成果质量。
（2）适用范围：适用于工程地质雷达对隧道初期支护及二次衬砌检测作业。
2.试验依据（1）《公路隧道施工技术规范》JTG/T 3660-2020（2）《公路工程质量检验评定标准》第一册土建工程JTG F80/1-2017（3）《雷达法检测混凝土结构技术标准》JGJ/T 456-2019（4）《铁路隧道衬砌质量无损检测规程》TB 10223-20043.仪器设备常用检测设备一栏表4.试验准备（1）隧道衬砌检测包括前期的准备工作和检测工作，具体有以下几项内容。
1）了解隧道高度量测隧道拱顶到仰拱的高度，为搭建检测台车提供尺寸数据。
2）用明显标记，按照5m/10m间距在边墙上标明隧道里程。
3）搜集衬砌设计资料和竣工资料，了解设计厚度、钢筋间距、钢架间距以及施工过程中的变更信息。
4）记录隧道中避车洞、下锚段、电缆位置，统计隧底积水段落。
5）对衬砌表面潮湿或有凝结水珠的部位进行统计，记录已发病害的位置和类型。
6）制订对可能影响到检测台车行进的障碍物的处理办法。
7）查明附近是否有对雷达产生影响的电磁干扰源。
8）运营隧道检测需要明确天窗时间。
（2）确定测线位置，搭建检测操作车1)测线布置应以纵向布置为主，横向布置为辅，每5~10m测线应有一个里程标记。
2)单洞两车道隧道应分别在隧道的拱顶、左右拱腰、左右边墙布置共5条测线；单洞三车道应在隧道的拱腰部位增加两条测线；遇到支护(衬砌)有缺陷的地方应加密测线。
3)单洞两车道隧道应分别在隧道的拱顶、左右拱腰布置共3条测线；单洞三车道应在隧道的拱腰部位增加两条测线；遇到支护(衬砌)有缺陷的地方应加密测线。
测点示意图（3）人员配备1)检测人员：2-3人负责采集数据、记录数据及现场资料、记录标记里程。
2)指挥人员：1-2人负责指挥装载机(路灯车等)师傅，是速度尽可能平稳均匀，保证人员和设备的安全；负责现场的协调调度工作。
钢筋保护层厚度检测作业指导书
钢筋保护层厚度检测作业指导书浙江省公路水运工程钢筋保护层厚度检测作业指导书1目的和适用范围1.1为确保混凝土构件中的钢筋保护层厚度检测工作正常进行，取得正确、可靠、有效的检测数据，规范混凝土构件中的钢筋保护层厚度检测工作并有序开展，特制定本作业指导书。
1.2本指导书适用于电磁感应法及雷达法检测公路水运工程中混凝土构件的钢筋保护层厚度。
2术语、符号2.1术语2.1.1钢筋保护层厚度混凝土结构表面到钢筋外侧的距离。
对于光圆钢筋，为混凝土表面到最外层钢筋表面间的最小距离，对于带肋钢筋，为肋外缘到混凝土表面的最小距离，其值如图1中C1所示。
带肋钢筋保护层厚度C ≈C 01图1带肋钢筋保护层厚度C i=C 12.1.2电磁感应法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场范围内，会干扰磁力线使之变形，导致电磁场强度的分布改变，这种改变被探头探测到，经过仪器显示出来，进而检测到钢筋保护层厚度。
2.1.3雷达法由雷达天线发射电磁波，与传递到混凝土中遇电学性质不同的物质（如钢筋等）的界面产生反射，反射波由混凝土表面的天线接收，根据接收到的电磁波来检测混凝土结构中的钢筋保护层厚度。
2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。
2.2符号D——第i个测点钢筋保护层厚度实测值；niD——构件某处的钢筋保护层厚度平均值；nD——构件某处的钢筋保护层厚度特征值；neS——钢筋保护层厚度实测值标准差；Dc——混凝土保护层厚度修正值；cT——检测环境温度。
3引用标准3.1《混凝土中钢筋检测技术规程》 JGJ/T 152-3.2《公路工程质量检验评定标准》 JTG F80/1-3.3《水运工程质量检验标准》 JTS257-3.4《公路水运工程质量安全督查办法》交安监发[ ]122号3.5《混凝土结构工程施工质量验收规范》 GB 50204-3.6《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-4仪器设备4.1电磁感应式钢筋探测仪或雷达仪①钢筋保护层厚度的测量精度要求如下：I、钢筋保护层厚度在40mm（含）以下时，测量允许偏差为±1mm；II、钢筋保护层厚度在40mm～60mm（含）时，测量允许偏差为±2mm；III、钢筋保护层厚度在60 mm以上时，其测量允许偏差应不大于钢筋保护层厚度设计值的10%。
混凝土密实度标准化作业指导书(混凝土内部缺陷标准化作业指导书)
公路工程试验检测中心有限公司混凝土内部缺陷标准化作业指导书一、依据的检测标准及技术要求1、《雷达法检测建设工程质量技术规程》（DGJ32/TJ79-2009）；二、适用范围适用于雷达法检测混凝土的缺陷。
缺陷检测系指对混凝土内部孔洞和不密实区的位置和范围、不同时间浇注的混凝土结合面质量进行检测。
三、试验目的采用基于雷达检测技术的混凝土专用探测仪，根据探测介质的电阻率、介电常数等电性参数的差异，利用高频电磁脉冲波的反射探测被检体，判断混凝土结构中的缺陷状况。
四、试验原理当雷达系统利用天线将高频电磁波（106Hz-109Hz）以宽频带脉冲的形式（通过天线T）向地下发射。
电磁波信号在介质内部传播遇到介质差异较大的介质界面时，就会反射、透射和折射。
两种介质的介电常数差异越大，反射的电磁波能量也越大。
反射回的电磁波被与发射天线同步移动的接收天线接收后，由主机精确记录下反射回的电磁波的运动特征，再通过信号技术处理，形成全断面的扫描图，工程技术人员通过对雷达图像的判读，判断出目标物的实际结构情况。
五、仪器设备PS 1000混凝土专用探测仪；检测仪器见图5.1；混凝土专用探测仪技术参数见表5.1；图5.1 PS 1000混凝土专用探测仪表5.1 PS 1000混凝土专用探测仪技术参数名称技术指标产品型号PS 1000最大探测范围300mm定位最大精度±5mm定位标准精度±10mm深度指示精度<100mm：±10mm>100mm：±15%雷达频率范围 1.0~4.3GHz雷达中心频率 2.0GHz最小扫描长度320mm最大扫描长度10m显示屏类型 5.7英寸TFT显示屏尺寸115×86mm数据存储SD存储卡（200个文件）/内部数据存储器（10个文件）电池锂电池尺寸（长×宽×高）318×190×143mm工作时间<6小时主机尺寸250mm×158mm×58mm主机重量 2.45kg(含内置电池)工作环境温度-10℃～+50℃湿度＜95%RH六、试验准备（1）收集工程资料。
地质雷达法测混凝土厚度的方法
地质雷达法测混凝土厚度的方法
一、现场准备：按有关要求布置纵向测线位置及数量（纵向布线位置应在拱顶、左右拱腰、左右边墙和隧底各布1条），并按一定间距打出里程桩号标记点，该桩号应与隧道开挖施工桩号一致；准备高空作业台车或适于高空作业的天线架子。
二、内业准备：检查有关零部件是否齐全，准备有关记录、资料、照明灯具等，室内连机调试看仪器是否工作正常，充电。
三、现场作业：操作人员和仪器均位于作业车上，天线贴在衬砌表面，设置有关仪器参数并调试（时窗长度、滤波器、增益等），随作业台车一起移动，若实行连续扫描探测，应保持匀速移动，按设置的测线检测并按设置的里程桩号打标定位。
四、室内资料整理：将所获图像资料文件导入软件后处理，核对文件与记录有无差错。
五、信号处理和目标识别：输入有关相对介电常数或波速，由传播时间曲线从而检测出衬砌砼厚度（根据回波图像在横向和纵向上的的变化特点和典型特征、标准图像进行解译mdash;mdash;包括衬砌厚度、围岩空洞、钢拱架、衬砌配筋等）。
1。
混凝土梁非破坏检测技术规程
混凝土梁非破坏检测技术规程一、前言混凝土梁是建筑结构中常见的构件，在使用过程中会出现裂缝、变形等缺陷，这些缺陷会影响梁的承载能力和使用寿命。
因此，对混凝土梁进行非破坏检测是保证建筑结构安全的重要手段。
本技术规程旨在介绍混凝土梁非破坏检测的具体步骤和注意事项，以保证检测结果的准确性和可靠性。
二、检测方法混凝土梁非破坏检测方法主要包括声波法、超声波法、电磁法、雷达法和红外热像法等。
其中，声波法和超声波法是常用的方法，本技术规程主要介绍这两种方法。
2.1 声波法声波法是利用声波在混凝土中传播的速度来判断混凝土梁内部缺陷的方法。
具体步骤如下：（1）选择合适的检测位置，在混凝土梁表面打上标记。
（2）将声波发射器和接收器分别固定在混凝土表面，并连接电缆。
（3）通过声波发射器向混凝土内部发送一个声波信号。
（4）接收器接收到声波信号后，将信号传输到仪器上，通过计算声波在混凝土中传播的时间和距离，可以判断混凝土梁内部缺陷的位置和大小。
2.2 超声波法超声波法是利用高频声波在混凝土中传播的速度和反射来检测混凝土梁的方法。
具体步骤如下：（1）选择合适的检测位置，在混凝土梁表面打上标记。
（2）将超声波探头固定在混凝土表面，并连接电缆。
（3）通过超声波探头向混凝土内部发送一个高频声波信号。
（4）当声波遇到混凝土梁内部缺陷时，部分声波会反射回来，探头接收到反射信号后，将信号传输到仪器上。
（5）通过计算超声波在混凝土中传播的时间和距离，可以判断混凝土梁内部缺陷的位置和大小。
三、检测注意事项在进行混凝土梁非破坏检测时，需要注意以下事项：3.1 检测前准备工作在进行混凝土梁非破坏检测前，需要进行以下准备工作：（1）选择合适的检测时间和天气条件，避免雨雪天及高温天气。
（2）选择合适的检测位置和方法，避免对混凝土梁造成二次损伤。
（3）清洁检测表面，确保检测结果的准确性。
3.2 检测过程中的注意事项在进行混凝土梁非破坏检测时，需要注意以下事项：（1）检测人员应按照操作规程进行操作，确保检测结果的准确性。
混凝土梁柱非破坏检测技术规程
混凝土梁柱非破坏检测技术规程1.引言混凝土结构是建筑中最常用的结构类型之一，其主要构件包括梁、柱等。
由于长期使用和自然环境的影响，混凝土结构会出现各种不同程度的损伤和破坏，影响建筑的稳定性和安全性。
因此，对混凝土结构进行非破坏检测技术的应用就显得尤为重要。
本文将详细介绍混凝土梁柱非破坏检测技术规程，包括检测方法、设备及步骤等方面。
2.检测方法混凝土梁柱的非破坏检测方法主要有以下几种：（1）超声波检测法超声波检测法是利用超声波在材料中传播的速度和反射来检测材料的内部结构和缺陷。
这种方法可以检测混凝土中的裂缝、孔隙、空洞等缺陷，以及钢筋的位置、直径和数量等信息。
（2）雷达检测法雷达检测法是利用电磁波在材料中传播的速度和反射来检测材料的内部结构和缺陷。
这种方法可以检测混凝土中的钢筋、空洞、裂缝等缺陷，以及确定钢筋的深度和直径等信息。
（3）红外热像检测法红外热像检测法是利用红外线相机拍摄混凝土表面的热像图来检测混凝土的温度分布情况，进而识别混凝土中的缺陷和损伤。
这种方法可以检测混凝土中的裂缝、空洞、孔隙等缺陷。
3.设备混凝土梁柱非破坏检测需要使用以下设备：（1）超声波探伤仪超声波探伤仪是用于检测混凝土中缺陷和钢筋等信息的主要设备。
该设备包括主机、探头、数据处理器等部分。
（2）雷达探测仪雷达探测仪是用于检测混凝土中缺陷和钢筋等信息的主要设备。
该设备包括主机、探头、数据处理器等部分。
（3）红外热像仪红外热像仪是用于检测混凝土表面温度分布情况，识别混凝土中缺陷和损伤的主要设备。
该设备包括相机、控制器、数据处理器等部分。
4.检测步骤混凝土梁柱非破坏检测的步骤如下：（1）准备工作在进行混凝土梁柱非破坏检测之前，需要进行以下准备工作：①确定检测区域：根据建筑设计图纸或实际情况，确定需要检测的混凝土梁柱区域。
②清理表面：清理混凝土表面灰尘、污垢等杂物，保持表面干燥。
③标记位置：在混凝土表面标记检测点和检测线，以便后续检测。
雷达法在混凝土强度无损检测中的应用与准确性评价
雷达法在混凝土强度无损检测中的应用与准确性评价新疆天宇工程检测有限公司新疆巴州焉耆县841100摘要:本文探讨了雷达法在混凝土强度无损检测中的应用及其准确性评价。
雷达法作为一种非破坏性检测技术，已被广泛应用于评估混凝土结构的内部质量。
通过分析不同频率和极化条件下的雷达信号，可以获得混凝土内部的电磁特性信息，从而推断其强度。
然而，准确性受多种因素影响，如混凝土成分、含水率、孔隙率等。
本文总结了现有研究成果，评价了雷达法在混凝土强度无损检测中的优势与局限，并提出了进一步提高准确性的策略，以推动该领域的发展。
关键词:雷达法、混凝土强度、无损检测、电磁特性、准确性评价引言：随着建筑结构安全性的重要性不断凸显，混凝土强度的无损检测成为研究热点。
雷达法因其非破坏性特点引起广泛关注，为深入探究内部结构提供了新途径。
本文引言介绍了雷达法在混凝土强度评估中的应用，着重强调其突出优势及应用前景。
同时，为了全面评估其可靠性，本文亦将讨论可能影响准确性的因素。
通过本研究，我们旨在为混凝土结构质量监测领域的发展提供有益见解。
一雷达法在混凝土强度无损评估中的原理与应用雷达法（Radar）作为一种高频电磁波技术，近年来在混凝土结构强度无损评估领域引起了广泛兴趣。
该技术能够探测材料内部的电磁特性差异，通过信号反射和散射的变化来获取关于材料结构的信息。
在混凝土强度评估中，雷达法能够非破坏性地获取混凝土内部的电磁特性，如介电常数和电导率，这些特性与混凝土的密度、含水量和强度之间存在关联。
因此，通过分析雷达信号的变化，可以推断混凝土的强度状态。
雷达法在混凝土结构评估中的应用主要基于两个基本原理：信号传播时间和信号幅度的变化。
当雷达信号穿过混凝土时，不同材料界面的反射会导致信号的传播时间变化。
强度较高的混凝土区域通常导致较强的反射信号，而强度较低的区域反射信号较弱。
此外，混凝土中的空洞、裂缝和杂质等也会引起信号的幅度变化，从而提供关于内部结构的信息。
工程技术：水泥混凝土路面无损检测之雷达法
工程技术：水泥混凝土路面无损检测之雷达
法
钢筋混凝土雷达多采用1GHz 及以上的电磁波，可探测结构及构件混凝土中钢筋的位置、保护层的厚度以及孔洞、酥松层、裂缝等缺陷。
它首先向混凝土发射电磁波，当遇到电磁性质不同的缺陷或钢筋时，将产生反射电磁波，接收此反射电磁波可得到一波形图，据此波形图可得知混凝土内部缺陷的状况及钢筋的位置等。
雷达法主要是根据混凝土内部介质之间电磁性质的差异来工作的，差异越大，反射波信号越强。
雷达法检测混凝土其探测深度较浅，一般为20 cm 以内，探地雷达使用较低频率电磁波，探测深度可稍大些。
此外，该法受钢筋低阻屏蔽作用影响较大，且仪器本身价格昂贵，故实际工程上应用的并不多。
1。
CX混凝土雷达操作手册v2.3-2011
MALA CX系统操作手册2.3 EM版北京鑫衡运公司V2.3目录1 简介 (3)2 开始使用CX (4)3 2D项目 (11)4 3D项目 (13)4.1 创建3D项目 (14)4.2 偏移设置和3D任务图像 (17)5 Object-Mapper(物体成图)项目 (20)6 EM选项 (22)6.1 信号/图像结果 (23)6.2 灵敏度 (24)7 GPS功能 (25)8 文件管理器 (27)8.1 数据传输 (28)9系统设置 (29)10升级 (34)11 电池和电源 (35)12 高频天线 (36)13 CX主机的技术指标 (41)14 高频天线技术指标 (42)1 简介CX雷达系统可以与MALA公司的高频天线配合使用，可以选择或不选择电磁探头EM.CX10是高亮度屏幕，而CX11是防强光反射屏幕，它在太阳光下也能清晰看到。
CX内置软件即可用于数据采集，也可用于现场数据解释，该系统主要用于高精度的雷达应用，如混凝土检测。
使用该主机的有用信息：根据欧洲通讯标准法规 ETSI EN 302 066-1:–系统未连接前，主机不能打开。
不使用时主机开关总在关闭状态。
–在采集时，天线总是指向地面、墙等，不能指向天空。
–在探测时，天线要尽可能贴近地面。
注：中国没有这些规定。
实际上雷达天线对无线电信号和人体几乎没有影响。
2 开始使用CX使用CX系统之前,必须完成以下连接:- CX主机用电缆与选定的天线相连，天线电缆总是在CX主机开机前连接。
- 将CX用电池电缆与电池或其它电源相连,见第11章- 将测距轮接到天线上所有连线都接好后,打开CX的开关.按右上方的On/Off钮即可.高频天线的详细信息见第12章。
注意！ 探测前，天线应在ON一会，以进行预热。
合适时间在10分钟。
开机后,CX用双功能的旋转按压钮(在监视器的右下方)来工作.通过右旋或左旋,指定菜单的选项会高亮度显示.通过压下该旋钮来确定.操作者也可以用天线（图12-5）、高频小车（图12-2）、延长杆（图12-6）上的遥控按钮来导航和执行所有功能。
雷达法检测混凝土结构技术标准
雷达法检测混凝土结构技术标准引言：混凝土结构作为建筑工程中常见的一种结构形式，其安全性和耐久性一直备受关注。
为了保证混凝土结构的质量和安全性，雷达法作为一种无损检测技术，被广泛应用于混凝土结构的检测和评估中。
本文将介绍雷达法检测混凝土结构的技术标准。
一、检测对象雷达法主要用于检测混凝土结构中的缺陷和损伤，包括但不限于以下几个方面：1. 混凝土结构中的空洞、裂缝和脱粒等表面缺陷；2. 混凝土结构中的钢筋锈蚀和腐蚀；3. 混凝土结构中的混凝土质量和密实度；4. 混凝土结构中的结构缺陷和隐藏缺陷。
二、检测原理雷达法是利用电磁波在混凝土结构中的传播和反射特性来检测结构的物理性质和缺陷情况的一种无损检测技术。
雷达法通过发射高频电磁波，然后接收并分析波的反射信号，根据反射信号的强度、时间和频率等参数，可以确定混凝土结构中的缺陷位置、尺寸和性质。
三、检测设备雷达法检测混凝土结构通常需要使用雷达探头和数据采集仪等设备。
雷达探头是用于发射和接收电磁波的传感器，通常分为空气探头和地质探头两种类型，可以根据具体检测要求选择不同类型的探头。
数据采集仪是用于接收和处理探头传回的信号，并生成检测结果的设备，可以将信号通过有线或无线方式传输到计算机进行后续处理和分析。
四、检测方法雷达法检测混凝土结构主要有以下几种方法：1. 静态扫描法：将雷达探头固定在待检测的混凝土表面上，通过控制探头的位置和方向，进行全面的扫描和检测。
2. 阵列扫描法：使用多个雷达探头组成数组，同时对混凝土结构进行扫描，可以提高检测效率和准确性。
3. 趋势分析法：通过对混凝土结构进行多次扫描和比对，观察和分析不同时间点的反射信号变化，判断结构的演化和损伤情况。
4. 频谱分析法：对接收到的反射信号进行频率分析，提取不同频率的成分，从而获得更详细的结构信息和缺陷特征。
五、检测评估根据雷达法检测结果，可以进行混凝土结构的评估和判定。
评估指标主要包括结构的完整性、强度和耐久性等方面。
