第4章接口设计概述
第4章4.5-4.7接口技术
WR
CLK GATE OUT 3
2014/06
2
1
0 FF 3
2
1
0 FF
《新编微机原理与应用》—中国电力出版社
3. 计数输出时，改变计数初值不影响本次计数；只有GATE 为高后，才以新的计数初值计数，即计数值是下次有效 的。
CW=12 LSB=3 LSB=4
WR
CLK GATE OUT 3
2014/06
《新编微机原理与应用》—中国电力出版社
CW=16 LSB=5
WR
CLK GATE 1 OUT 5
N=5,奇数
(N-1)/2,低电平
(N+1)/2,高电平
4
2
5
2
5
4
2
5
2
5
2014/06
《新编微机原理与应用》—中国电力出版社
2.GATE为0停止计数，GATE上升沿重新启动计数周期；
2014/06
《新编微机原理与应用》—中国电力出版社
§4.5.3 8253A控制字及工作方式
用来存放CPU写入8253的方式选择控制字。
2014/06
《新编微机原理与应用》—中国电力出版社
§4.5.4 8253A初始化编程
1、8253的控制命令 在8253的初始化编程中，由CPU向8253的控制寄 存器输出一个控制字，用来选择计数器，设定工作方 式和计数格式。
4
2ቤተ መጻሕፍቲ ባይዱ
2
2
2
2
2
2
2
《新编微机原理与应用》—中国电力出版社
⑤.工作方式4 — 软件触发方式
1.计数由软件启动，每设置一次初值，只启动一次计数过程；
第4章-5G无线接入网和接口协议图文图文课件
图4-4 gNB逻辑节点和接口
4.2.1 NG接口
NG接口是一个逻辑接口，规范了NG-RAN节点与不同制造商提供的核心网 AMF(Access Mobility Function，接入和移动管理功能)节点和UPF(User Plane Function，用户平面功能)节点的互连，同时分离NG接口无线网络功能和传输网络功 能。
NG接口分为NG-C接口(控制面接口)和NG-U接口(用户面接口)两部分。 从任何一个NG-RAN节点向5GC连接可能存在多个NG-C逻辑接口，然后通过 NAS(Non-Access Stratum，非接入层)节点选择功能确定NG-C接口。从任何一个NGRAN节点向5GC连接也可能存在多个NG-U逻辑接口。NG-U接口的选择在5GC内完成，并 由AMF发信号通知NG-RAN节点。 1．NG-U NG用户面接口(NG-U)在NG-RAN节点和UPF之间定义。NG接口的用户面协议栈如图4-5 所示。传输网络层建立在IP传输层之上，GTP-U用于UDP / IP之上，以承载NG-RAN节 点和UPF之间的用户面PDU(ProtocolDataUnit，协议数据单元)数据。 2．NG-C
第4章 80C51单片机IO端口及应用最终
24
参考程序：
#include <reg51.h> void main(void) { unsigned char i; P2=0xff; for(;;) { i=P2; P1=i; } }
25
4.6单片机I/O口控制电磁继电器
在控制系统中，常常存在电子电路与电气电路的互 相连接问题，需要电子电路控制电气电路的执行元件， 例如电动机、电磁铁、电灯等，同时实现电子线路与电 气电路的电隔离，以保护电子电路和人身的安全，继电 器在其中起了重要的桥梁作用。
控制
T1
内部总线 写锁存器 读引脚
D P0.x Q 锁存器 Q
BUF2
MUX
P0.x引脚 T2
图4-1 P0口的位电路结构
4
2．P0口工作原理 （1）P0口作为地址/数据总线分时复用口
当80C51单片机外部扩展存储器或者I/O接口芯片，需要 P0口作为地址/数据总线分时使用时，“控制”信号输出高 电平；转换开关MUX 将T2与反相器输出端接通，同时“与 门”开锁，“地址或数据”信号通过与门驱动T1管，并通过 反相器驱动T2管，使得P0.x引脚的输出状态随“地址/数据” 状态的变化而变化。具体输出过程如下。
注意，当P0口作输出口使用时，输出级属开漏电路，在 P0.x引脚应外接上拉电阻。
6
② P0口作为I/O口输入时，端口中的两个三态缓冲器用于读 操作。有2种读操作：读锁存器和读引脚。
“读引脚”：当执行一般的端口输入指令时，引脚上的外部 信号既加在三态缓冲器BUF2的输入端，又加在场效应管T2 漏极上，若此时T2导通，则引脚上的电位被钳在0电平上。 为使读引脚能正确地读入，在输入数据时，要先向锁存器置 “1”，使其Q反端为0，使输出级T1和T2两个管子均被截止， 引脚处于悬浮状态；作高阻抗输入。“读引脚”脉冲把三态 缓冲器打开，于是引脚上的数据经缓冲器到内部总线；
第4章 控制系统及接口设计(4接口设计)
5
控制系统及接口设计-接口设计
（地址总线驱动）8212 8位并行I/O接口 8212用于数据传输，具有8位并行数据寄 存器和缓冲器，有供产生中断用的服务请 求触发器，输入负载电流小，最大为 0.25mA，三态输出，最大输出电流15mA， 输出高电平为3.65V，能直接与080A， 8085ACPU相连接，寄存器异步清零，+5V 电源，电源和输出电压-0.5-+7V，输入电 压-0.5-+5.5V，工作电流130mA。
5
控制系统及接口设计-接口设计
5
控制系统及接口设计-接口设计
5
控制系统及接口设计-接口设计
5
控制系统及接口设计-接口设计
z80CPU的存储器及I／O口扩展举例
5
控制系统及接口设计-接口设计
二、I/O接口扩展
1.地址译码器的扩展
扩展I/O接口必然要解决I/O接口的端口 （寄存器）的编址和选址问题。每个通用接口 部件都包含一组寄存器，一般称这些寄存器为 I/O端口。
5
控制系统及接口设计-接口设计
z80-接口设计
三、模拟量的采样与处理
模拟量输入通道可完成模拟量的采集并将它转换 成数字量送入计算机的任务。依据被控参量和控制要 求的不同，模拟量输入通道的结构形式不完全相同。 目前普遍采用的是公用运算放大器和A/D转换器的结构 形式，其组成方框图如图5-32所示。
5
控制系统及接口设计-接口设计
由于与CPU一起使用的存储器不只一个，这就产生选 片问题。一般采用译码器来选片。图4-14为3-8译码器 74LSl38的引脚配置。该芯片有三个片选端G1、G2A、G2B。 当G1＝1，G2A＝0，G2B＝0时，芯片才被选通，否则输出 均为高电平。A、B、C为三位输入端。输出端的逻辑功能 如表4-6所示。
《软件工程》第4章软件总体设计
《软件工程》第4章软件总体设计软件总体设计是软件工程的一个重要环节，它涉及到软件系统的整体结构和架构的定义，以及软件模块之间的关系和接口的设计。
软件总体设计的目标是确保软件系统能够满足用户需求，并且具有高性能和可扩展性，同时保证系统的可维护性和可测试性。
软件总体设计的过程包括以下几个步骤：1.确定系统的功能需求：根据用户需求和系统分析的结果，定义系统应该具备的功能和特性。
2.划分系统结构：将系统划分为多个模块和子系统，确定各个模块之间的关系和层次结构。
3.定义模块接口：对每个模块定义清晰的接口，包括输入参数、输出参数和功能描述，以便模块之间的协作和集成。
4.设计系统架构：选择合适的架构风格和模式，确定系统的整体结构和组成，包括数据流、控制流和模块之间的通信。
5.设计数据结构和算法：根据系统需求和性能要求，设计合适的数据结构和算法，以满足系统的功能和性能要求。
6.设计系统界面：设计系统与用户和外部系统的界面，包括图形界面、命令行界面和数据交换接口。
7.考虑系统安全性和可靠性：在设计阶段考虑系统的安全性和可靠性需求，设计对应的安全和可靠性机制。
8.进行评审和验证：对软件总体设计进行评审和验证，确保设计的可行性和完整性。
软件总体设计的核心是系统架构设计，系统架构设计要考虑系统的功能需求、性能要求、可扩展性、可维护性、可测试性等因素。
常用的软件架构风格包括层次架构、客户端-服务器架构、分布式架构、面向服务的架构等。
选择合适的架构风格可以提高系统的灵活性和可维护性。
在软件总体设计过程中，还需要考虑到软件的适应性和可移植性。
软件应该能够适应不同平台和操作系统的要求，并能够方便地移植到其他环境中。
为了提高软件的可移植性，可以采用标准化的接口和协议，避免使用具体的硬件和操作系统依赖。
此外，软件总体设计还需要考虑到系统的可维护性和可测试性。
软件系统通常需要进行修改和维护，因此设计时需要考虑到系统的可扩展性和模块之间的解耦。
软件工程导论第四章 概要设计
模式4：共享数据模式
共享数据系统以一个或多个数据库 / 数据仓库为中心进行 组织，其它部件可以从中读写存储的数据。共享数据系统还 提供并发访问、容错处理、访问权限控制等功能。 典型的共享数据系统包括： a. 数据库 b. 知识库 c. 源代码控制程序
模式5：信息系统模式
现代信息系统平台模式，主要考虑B/S模式。 B/S模式的三层：表示层（presentation），业务 层（business），和数据存储层（data access） 。 B/S模式的优点： a. 架构简化了客户端。它无需象C/S模式那样在 不同的客户机上安装不同的客户应用程序，而只需安 装通用的浏览器软件。 b. 简化了系统的开发和维护。 c. 使用户的操作变得更简单。 d. 特别适用于网上信息发布 。

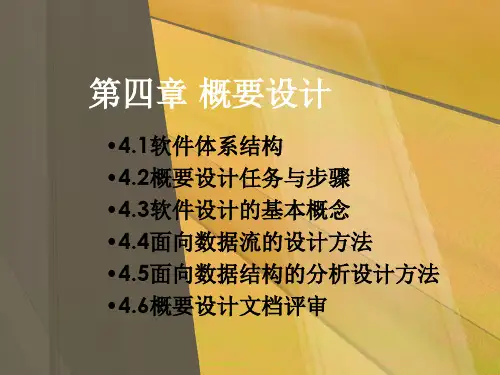

第四章 概要设计
•4.1软件体系结构 •4.2概要设计任务与步骤 •4.3软件设计的基本概念 •4.4面向数据流的设计方法 •4.5面向数据结构的分析设计方法 •4.6概要设计文档评审
概要设计
一是要覆盖《需求规格说明书》的全部内容, 二是要作为指导详细设计的依据。
概要设计注重于宏观上和框架上的设计，它是软 件系统的总体结构设计、全局数据库(包括数据结 构)设计、外部接口设计、功能部件分配设计、部 件之间的接口设计。 概要设计又称为架构设计。 • 用于描述系统最顶的结构和组织形式，标识出软 件的各个组成部分。
2．子系统和模块的区别 （1）一个子系统独立一个构成系统，不依赖 于其他子系统提供的服务。 （2）一个模块通常是一个能提供一个或多个 服务的系统组件。 3．体系结构设计的结果 体系结构设计过程的结果是一个体系结构 的设计文档。
4.1软件体系结构 4.1.1概述
4．体系结构模型 （1）静态结构模型 将子系统或组件作为一个个独立的单元来开发 （2）动态过程模型 给出系统在运行时的过程组成。它与静态模型不 同。 （3）接口模型 定义每个子系统从他们的公共接口能得到的服务。 （4）关系模型 关系模型给出子系统间的数据流的关系。
软件工程第4章概要设计
通常，通信内聚模块是通过数据流图来定义的。
5.通信内聚(2)
6.功能内聚
一个模块中各个部分都是完成某一具体功能 必不可少的组成部分 或者说该模块中所有部分都是为了完成一项 具体功能而协同工作，紧密联系，不可分割 的 软件结构中应多使用功能内聚类型的模块
内聚类型汇总
5.标记耦合
如果一组模块通过参数表传递信息 这个参数是: 数据结构 字符串 记录 不是简单变量
标记耦合举例 计算水电费
住户情况
计算水费
水费
住户情况
电费
计算电费
“住户情况”是一个数据结构,图中模块都 与此数据结构有关. “计算水费”和“计算电费”本无关,由于 引用了此数据结构产生依赖关系,它们之间 也是标记偶合.
4.2.2 软件结构风格与策略
1.软件结构风格取决于 程序的模块结构表明了程序各个模块的 组织情况，是软件的过程表示 数据的结构表明各个数据之间的关系和 各个数据元素的约束，是软件的信息表 示
2.软件结构的独立性风格
(1).独立性 软件系统中每个模块只涉及软件要求的 具体的子功能, 而和软件系统中其它的 模块的接口是简单的 一个模块和其它模块的独立程度是评价 一个模块设计好坏的重要度量尺度。
例如初始化模块和终止模块。
4.过程内聚
一个模块内部的处理成分是相关的，而且这些处 理必须以特定的次序执行
函数A 函数B 函数C
例如，把流程结构中的循环部分、判定部分、计 算部分分成一个模块，这三个任务组成的模块是 过程内聚模块。
5.通信内聚
如果一个模块内各功能部分都使用了相同的输入数 据，或产生了相同的输出数据，则称之为通信内聚 模块。
第4章人机交互接口技术
3. 1．3 矩阵键盘接口技术
④ 为保证键每闭合一次，CPU只作一次处理， 程序中需等闭合键释放后才对其进行处理。 完成上述任务的程控扫描程序流程图， 如图3-6所示。
微机控制技术
图3—6 程控扫描法程序流程图 微机控制技术
• ORG
0200H
• KEYPRO：ACALL DISUP
•
ACALL KEXAM
图3.4 操作功能键硬件接线
微机控制技术
3．1．2 少量功能键接口技术
分析: ·按键 SB7～SB0 各具一种功能。 ·全开时，对应的各条列线全部为高电平， 使 74LS30 输出 0，反向后为 1，不产生中断。 ·其中某键被按下， IN端T0 变作高电平，申请中断。 ·CPU 响应后， 用查询的方法找出被按下的功能键。 再通过软件查找出功能键服务程序的入口地址。 ·查询的过程决定了键功能的优先权。
•
CPL
A
•
ANL A,0FFH
•
RET
；计算键值 ；存键值 ；转查找功能键入口地址子程序
；延时10ms子程序
；指向C口 ；输出使所有行均为低电平 ；指向A口 ；读入列值数据
• 求功能键地址转移程序 • 图3.7 求功能键地址转移程序的流程图
• ORG • KEYADR： • • • KYARD1： • KEYTBL： • • • • • BUFF
微机控制技术
3．1．2 少量功能键接口技术
设计思路 ·对于具有少量功能键的系统， 多采用相互独立的接口方法， 即每个按键接一根输入线， 各键的工作状态互不影响。 ·采用硬件中断或软件查询方法均可实现其键盘
接口。 采用中断方式接口的硬件电路图，如图3.4所示。
微机控制技术
4 第四章 SDRAM与EMIF的接口(14张)
DQ1 DQ0
NC NC
53 DSP_ED31 51 DSP_ED30 50 DSP_ED29 48 DSP_ED28 47 DSP_ED27 45 DSP_ED26 44 DSP_ED25 42 DSP_ED24 13 DSP_ED23 11 DSP_ED22 10 DSP_ED21 8 DSP_ED20 7 DSP_ED19 5 DSP_ED18 4 DSP_ED17 2 DSP_ED16
Field Name
Formula
PERIOD PERIOD=tRefresh /tCYC
Value From TMS320C6701 Data Sheet
tRefresh=64ms/4096=15.625us
Value Calculated for Field
PERIOD=(15.625us/16.7ns)cycles =0x3A9 cycles
Formula
Value from
Value Calculated
Value
MT48LC4M16A2
Data Sheet
for Field
Recommended
TRC
TRP TRC D
TRC=(tRC/tCYC)1
tRC=66ns(min)
TRP=(tRP/tCYC)-1
TRCD=(tRCD/tCY C)-1
DQ15 DQ14 DQ13 DQ12 DQ11 DQ10 DQ9 DQ8 DQ7 DQ6 DQ5 DQ4 DQ3 DQ2
39 15 16 17 18 19 38 37
DQMH DQML WE# CAS# RAS# CS# CLK CKE
VSSQ VSSQ VSS VSS VSSQ VSSQ VSS
学习VivadoHLS第4章 例程中文版
学习Vivado第4章lab1——接口综合概述接口综合是将RTL接口添加到C设计的过程。
另外还把物理接口添加到RTL设计中，接口综合包括了相关联的I/O 协议，容许数据通过接口传输并自动与内部优化的逻辑同步。
本教程由4实验练习组成涵盖的主要功能和接口综合。
•Lab1: 查看函数的返回和块级协议•Lab2: 理解默认端口的I/O协议，并学会怎么选择I/O协议•Lab3: 查看一下数组端口实现，可以进行分区。
•Lab4: 为设计创建一个优化的实现并添加AXI4接口教程设计描述从xilinx网站下载教程的设计文件，参考信息中获取教程设计。
本教程使用教程目录中的设计文件Vivado_HLS_Tutorial\ Interface_Synthesis。
关于实验•使用前两个实验室在本教程中的示例的设计很简单，这有助于将焦点保持在接口。
•最后两个实验练习使用多通道累加器。
•本教程介绍如何实现采用高层次综合实现I/O端口和协议。
•在实验4中，创建一个在Lab3中使用最优实现的设计接口综合lab1：块级I/O协议概述这个实验解释了什么是块级I/O协议，并控制它们重点：在本教程中的图片和命令假定了教程数据目录Vivado_HLS_Tutorial被解压并放置在c:\vivado_HLS_Tutorial如果教程数据路径解压到不同的位置，或者在linux系统上，调整路径名称指向你选择放置Vivado_HLS_Tutorial目录位置。
步骤1：创建并打开工程1.打开Vivado HLS 命令提示符a.在windows系统中，采用Start>All Programs>Xilinx Design Tools>Vivado2014.2>Vivado HLS>Vivado HLS 2014.2 Command Prompt，如下图b.在linux系统下，打开新的shell,2. 用命令提示符窗口，如图55，把接口综合教程的路径变为lab13. 执行TCL并建立vivado HLS Project,采用的是vivado_hls–f run_hls.tcl如图55所示4. 当vivado HLS 完成，在用户界面里打开工程。
单片机第4章输入输出接口P0～P3
2020/6/6
6
编程如下：
CLR P1.0
；使发光二极管灭
AGA：SETB P1.1；对输入位P1.1写“1”
JB P1.1,LIG ；开关开，转LIG
SETB P1.0
；开关合上，二极管亮
SJMP AGA
LIG: CLR P1.0 ；开关开，二极管灭
SJMP AGA
2020/6/6
7
例：如图5－3所示， P1.0～ P1.3接4个发光二极管LED， P1.4～ P1.7 接4个开关，编程将开关的状态反映到发光二极管上。
DIR: MOV R0,#0
；R0存字形表偏移量
MOV R1,#01
；R1置数码表位选代码
NEXT:MOV A,R0
MOVC A,@A+DPTR ；查字形码表1
MOV P1,A
；送P1口输出
2020/6/6
14
MOV A,R1 MOV P3,A ；输出位选码 ACALL DAY ；延时
INC R0 RL A
P3口（P3.0～P3.7）：P3口同样是内部带上拉电阻的8位准 双向I/O口，P3口除了作为一般的I/O口使用之外，其 还具有特殊功能。
。 2020/6/6
4
P3 口的第二功能
2020/6/6
5
5.2 编程举例
例：设计一电路，监视某开关K，用发光二极管LED 显示开关状态，如果开关合上，LED亮；开关打开， LED熄灭。
2020/6/6
3
5.1 P0～P3端口的功能和内部结构
P0口（P0.0～P0.7）：该端口为8位准双向口，负载能力为 8高LSTTL负载。
P1口（P1.0～P1.7）：8位准双向I/O口，P1口的驱动能力为 4个LSTTL负载。
接口第4章DMA技术
25
2. DMA传送控制信号（续）
MEMR*：存储器读。有效将数据从存储器读出 MEMW*：存储器写。有效将数据写入存储器 IOR*：I/O读。有效将数据从外设读出 IOW*：I/O写。有效将数据写入外设 READY：准备好。DMA传送的S3下降沿检测到为低时， 插入等待状态Sw，直到READY为高才进入第4个时钟 周期S4。 EOP*：过程结束。DMA传送过程结束，输出一个低有 效脉冲。外部输入低脉冲信号，则终结DMA传送。
1、DMAC的初始化 由CPU执行I/O指令对DMAC进行初始化与启动
13
2、DMA数据传送
由DMAC控制总线进行数传。 进入条件：·外设数据准备好，发DMA请求 ·CPU当前机器周期结束，响应DMA DMAC从CPU接管总线的控制权，完成： ·对内存寻址，决定数据传送的内存单元地址； ·对数据传送字进行计数； ·执行数据传送的操作。
18
4.2 可编程DMA控制器8237A
1、 8237A的主要特性 ① 具有4个独立的DMA通道，每个通道都可独 立地进行初始化。 ② 每个通道的DMA请求都可以被允许或禁止。 ③ 每个通道的DMA有不同的优先级，既可以是 固定优先级，也可以是循环优先级。 ④ 每个通道进行一次传送的最大字节数为64K。 ⑤ 提供4种传送方式：单字节传送方式、数据块 传送方式、请求传送方式和级联传送方式。 ⑥多个8237A芯片可以级连，扩展通道数
19
8237A内部逻辑框图
20
2、 8237A的内部结构
1）控制逻辑单元 定时及控制逻辑单元 命令控制单元 优先权控制逻辑 2）缓冲器 3）内部寄存器
21
8237A 的内部寄存器
第4章数据通信接口与链路控制.ppt
数据电路位于DTE―DTE之间，为数据通信提供数 字传输信道。DTE产生的数据信号可能有不同的形式， 但都表现为数字脉冲信号。DCE是DTE与传输信道(或 通信子网)之间的接口设备，其主要作用是信号变换。 当 传 输 信 道 为 模 拟 信 道 时 ， DCE 为 调 制 解 调 器 (Modem)，发送方DCE将DTE送来的数字信号进行调制 (频谱搬移)变成模拟信号送往信道或进行相反的变换。
13 25
8
15 5
7
9
1
14 1
9
1
6
25 芯
15 芯
EIA RS23-2C(D ) X.21
9芯 EIA RS23-2C兼 容
35 芯 V.35
图4.2.1 通信接口机械特性(接插件的几何尺寸和引线排列)
第4章 数据通信接口与链路控制
表4.2.1 接插件规格和应用环境
第4章 数据通信接口与链路控制
第4章 数据通信接口与链路控制
如前所述，计算机通信在不同的发展阶段有其不 同的应用对象，为了说明数据链路控制的作用，在此 再强调一下两个术语：数据电路和数据链路［26］。数 据电路是一条连接通信双方的物理电路段(可以是线传 输媒体，也可以是软传输媒体)，中间不包括任何交换 节点。在进行数据通信时，两台计算机之间的通路往 往是由许多物理电路链接而成的。
第4章 数据通信接口与链路控制
若传输信道采用专线方式，则计算机系统发送的 数字数据通过通信接口，经传输信道到达接收端的 DCE，然后再经过通信接口传送到服务器，反之亦然。 但在计算机与服务器间通信的过程中，仍然需要考虑 如下问题：通信接口的规范性；通信模式的选择；数 据链路的建立；通信双方的协调，收、发数据缓冲， 速率适配和串并转换等；差错控制，检测与恢复在通 信与传输过程中出现差错的数据；传输代码的确定等。
第4章 A_D、D_A接口技术2015
4-16
DMU
采用中断方式巡回检测，采集IN0IN7中数据， 各通道数据依次存放在60H开始的内存。
unsigned char xdata *adc_port; extint1() interrupt 2 unsigned char data *adc_result; main() ｛ /*INT1中断函数*/ { *adc_result=*adc_port; 采集结果存放在数组 adc_port=0x7ff8; //IN0通道 /*读取A/D结果;*/ adc_result[]中 adc_result=0x60; //内存首地址 if（adc_port==0x7fff) //IN7 EX1=1; { adc_port=0x7ff8; //IN0 IT1=1; 采集结果范围是什么？ adc_result=0x60; EA=1; 量纲变换如何处理？ } *adc_port=0; /** 启动转换 **/ else{ adc_port++; adc_result++; } while(1) { ; } /* 切换通道*/ } *adc_port=0; /** 启动转换 **/ ｝
注：将书上图8.6 图8.7 图8.8中运放的反相输入端接Iout1.
单片机及接口技术
4-22
DMU
DAC0832与CPU的接口----三种工作方式
工作方式：直通方式，单缓冲方式，双缓冲方式。
（1）直通工作方式
/CS、/WR1、/WR2和/XFER直接接地，ILE接高电平。 芯片处于直通状态--只要DI0DI7上有数据，立刻进行D/A转换 不需要指令----不能与单片机的数据总线相连接，故很少使用。 （2）单缓冲工作方式
