电表脉冲常数简述
单相电能表校验

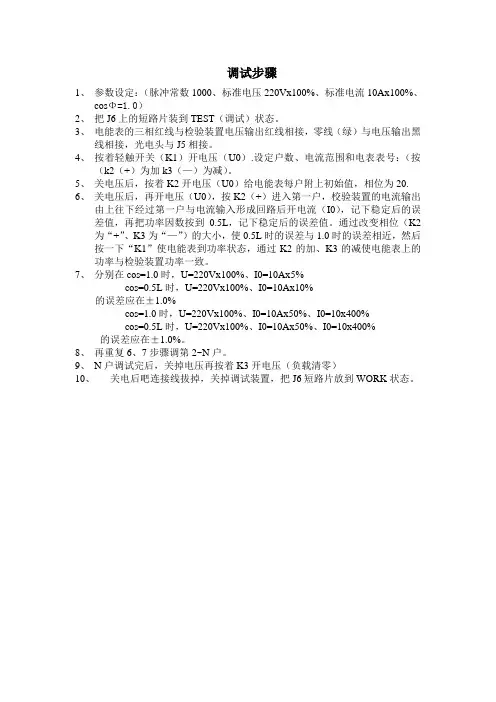

调试步骤
1、参数设定：（脉冲常数1000、标准电压220Vx100%、标准电流10Ax100%、
cosΦ=1.0）
2、把J6上的短路片装到TEST（调试）状态。
3、电能表的三相红线与检验装置电压输出红线相接，零线（绿）与电压输出黑
线相接，光电头与J5相接。
4、按着轻触开关（K1）开电压（U0）.设定户数、电流范围和电表表号：（按
（k2（+）为加k3（—）为减）。
5、关电压后，按着K2开电压（U0）给电能表每户附上初始值，相位为20.
6、关电压后，再开电压（U0），按K2（+）进入第一户，校验装置的电流输出
由上往下经过第一户与电流输入形成回路后开电流（I0），记下稳定后的误差值，再把功率因数按到0.5L，记下稳定后的误差值。
通过改变相位（K2为“+”、K3为“—”）的大小，使0.5L时的误差与1.0时的误差相近，然后按一下“K1”使电能表到功率状态，通过K2的加、K3的减使电能表上的功率与检验装置功率一致。
7、分别在cos=1.0时，U=220Vx100%、I0=10Ax5%
cos=0.5L时，U=220Vx100%、I0=10Ax10%
的误差应在±1.0%
cos=1.0时，U=220Vx100%、I0=10Ax50%、I0=10x400%
cos=0.5L时，U=220Vx100%、I0=10Ax50%、I0=10x400% 的误差应在±1.0%。
8、再重复6、7步骤调第2~N户。
9、N户调试完后，关掉电压再按着K3开电压（负载清零）
10、关电后吧连接线拔掉，关掉调试装置，把J6短路片放到WORK状态。
电度表参数
电力参数表
编辑
电力参数表，是一种具有可用户设置、LED显示、电能累加记忆、数字通讯等功能的智能三相综合电力参数监测仪表。
测量参量包括：相电压/线电压(V)、电流(I)、频率（F）、功率(P、Q、S)、功率因数(PF)、电能(Wh、Vrh)。
电力参数表具备RS485接口，通讯采用MODBUS协议，便于现场联网使用, 可与RTU、PLC及多种工控组态软件（组态王Synall、Intouch）实现网络通讯，构成综合电力监控（或远程抄表）系统。
作为显示仪表使用时，电力参数表可以代替：三相电流表、三相电压表、三相视在功率表、三相有功功率表、三相无功功率表、三相功率因数表、三相有功电能表、三相无功电能表、频率表等。
在自动化系统中用作数据采集时,还可以代替：三相电流变送器、三相电压变送器、三相视在功率变送器、三相有功功率变送器、三相无功功率变送器、三相功率因数变送器、频率变送器以及数据采集模块、RTU等。
电力参数表可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。
中文名
电力参数表
测量参数
电压、电流、频率、功率、电能
功能
电能累加记忆、数字通讯
应用范围
电力、邮电、石油、铁道、市政等
接口
RS485
通讯协议
MODBUS协议
目录
1. 1技术参数
2. 2测量参量
3. ▪三相四线制
4. ▪三相三线制
技术参数。
电能表铭牌上的符号含义
电能表铭牌上的符号含义1． GB/T17215-2002GB为国家标准代号，17215为序号，2002为标准发布日期。
2．浙制00000252表示浙江省技术监督局颁发我公司的计量器具制造许可证号。
3． 1级或①电能表的准确度为1级。
4．常数表示仪表记录的无功电能与相应的测试输出之间关系的值。
如果此值是脉冲数，则常数是每千乏-小时脉冲（imp/kvarh）或者是每一脉冲的乏-小时数varh/imp）。
5． 220V表示电能表的参比电压，对电能表性能和准确度的测量就是在这个电压下进行的，它也是电能表运行的理想电压。
6． B指电能表工作条件。
即电能表温度、湿度、霉菌、昆虫、烟雾、尘砂等环境适应能力的标志。
可分为P、S、A和B，B的适应性最强。
7． 50Hz电能表的参比频率，是电能表运行时的额定频率。
8． MC这是个计量认可标记，外圈C表示“中国”的英文缩写，内圈M表示“计量器具”的英文缩写，内圈C表示“许可证”的英文缩写。
9．这是个Ⅱ类防护绝缘包封标记。
其防电击措施不光依靠基本绝缘。
还依靠附加的安全措施，如加强绝缘或双重绝缘。
10． 5（20）A表示电能表的基本（额定）电流和最大电流。
对直接式表（全电流表）的是基本电流（Ib），而对通过互感器接入的电能表，指的是额定电流（In）。
最大电流（Imax）与基本（额定）电流之比，既为倍率。
11．千瓦·时(kWh)kWh是一个国际标准的计量单位，用“千瓦·时”来表达，是有功计量单位。
12．千乏·时(kvarh)：是一个国际标准的计量单位，是无功计量单位。
“imp/kvarh”为无功脉冲常数，是每耗用1千乏时无功电能，电能表应发出多少个无功脉冲，“imp/kWh”是指没每耗用1千瓦时有功电能，电能表应发出多少个有功脉冲。

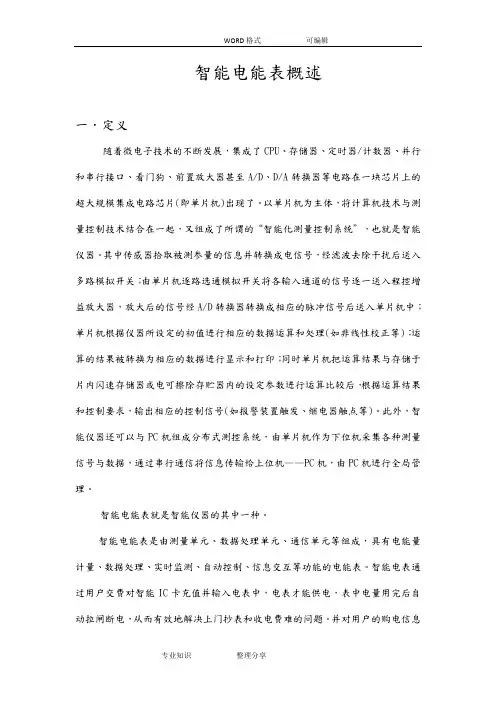

智能电能表概述
智能电能表概述一．定义随着微电子技术的不断发展，集成了CPU、存储器、定时器/计数器、并行和串行接口、看门狗、前置放大器甚至A/D、D/A转换器等电路在一块芯片上的超大规模集成电路芯片(即单片机)出现了。
以单片机为主体，将计算机技术与测量控制技术结合在一起，又组成了所谓的“智能化测量控制系统”，也就是智能仪器。
其中传感器拾取被测参量的信息并转换成电信号，经滤波去除干扰后送入多路模拟开关；由单片机逐路选通模拟开关将各输入通道的信号逐一送入程控增益放大器，放大后的信号经A/D转换器转换成相应的脉冲信号后送入单片机中；单片机根据仪器所设定的初值进行相应的数据运算和处理(如非线性校正等)；运算的结果被转换为相应的数据进行显示和打印；同时单片机把运算结果与存储于片内闪速存储器或电可擦除存贮器内的设定参数进行运算比较后，根据运算结果和控制要求，输出相应的控制信号(如报警装置触发、继电器触点等)。
此外，智能仪器还可以与PC机组成分布式测控系统，由单片机作为下位机采集各种测量信号与数据，通过串行通信将信息传输给上位机——PC机，由PC机进行全局管理。
智能电能表就是智能仪器的其中一种。
智能电能表是由测量单元、数据处理单元、通信单元等组成，具有电能量计量、数据处理、实时监测、自动控制、信息交互等功能的电能表。
智能电表通过用户交费对智能IC卡充值并输入电表中，电表才能供电，表中电量用完后自动拉闸断电，从而有效地解决上门抄表和收电费难的问题。
并对用户的购电信息实行微机管理，方便进行查询、统计、收费及打印票据等。
智能电表较普通机械式电能表有着计量更精准、智能扣费、电价查询、电量记忆、余额报警、信息远程传送的优势。
对电力公司而言，采用智能电表可省去人工抄表的成本，并且减少窃电的损失。
除此之外，电力公司利用智能电表取得客户的用电量资料后，再用Internet的方式实时回传给用户参考，客户可据以分散用电的时间(因尖峰时段费率高)，作电力使用的管理，达到节省电费成本的效益。
出租房电表走的快的原因是什么
出租房电表⾛的快的原因是什么 出租房电表怎么⾛的那么快？着是很多⼈的想要问的。
下⾯是店铺精⼼为你整理的出租房电表⾛的快的原因，⼀起来看看。
出租房电表⾛的快的原因 电表⽣产从设计⽅案、⽣产设备到⽣产⼈员资质都要报经政府计量主管部门审定后才能⽣产。
⽣产过程还要接受当地质检部门的定期抽检。
⼚家都不可以随便更改已经审定的设计、设备。
离开电表⼚后，电表还要接受当地质检部门的抽检、专业检定机构的检测以及安装地质检部门的成批抽检，任何⼀个环节不达标都会被退回。
在⼯作状态下,⼚家封印以及强检封印的双重保护让电表免遭篡改。
因此，动个⼿脚就想让电表“跑快”，根本不可能。
如果能做到家电不⽤时彻底关掉电源，使⽤时养成节能好习惯：夏季空调制冷温度设定在26~28摄⽒度;冰箱放到⼋成满最好，开门尽量少⽽短;⽤洗⾐机洗⾐服选泡沫少的洗⾐粉，少漂洗;调低电视的亮度和⾳量……家⾥的电表就不再“⾛得快”了。
还有些特殊情况。
⽐如换上新电表后正值⽤电⾼峰期，⽤电量本⾝就⼤，再⽐如冬季⽤空调取暖，由于温差原因⽐夏季制冷更耗电。
此外，家⾥的线路如果⽼化漏电也会造成电表“⾛得快”，所以要重视检查家中线路。
出租房电表⾛的快怎么办 ⽅法1 请将全家的家⽤电器，停⼀下，如果电表不⾛了，说明接线没问题。
如果还⾛，⼀般是线路的问题，就是有可能别⼈的⽤电器接到你家了。
线路没问题的话，检查⼀下电表，可以去校验⼀下电表。
除此以外，不可能再有问题了。
⽅法2 家⾥的电器不⽤时，请把电源彻底关掉。
插线板上的电源也要关掉。
电热⽔器加热或保温都会耗电，所以较长时间不⽤的时候也要关掉。
⽤完电脑后，不仅要关闭电源，还要记得拔下电源插头。
“耗电盟友”还包括⼿机充电器，假如⼿机充满电后没有及时取⾛并拔下插头关闭电源，也会继续耗电并可能引起其它事故。
⽤家电时，也有让电表“慢”下来的好习惯： 夏季空调制冷温度设定在26~28摄⽒度; 冰箱放到⼋成满最好，开门尽量少⽽短; ⽤洗⾐机洗⾐服选泡沫少的洗⾐粉，少漂洗; 调低电视的亮度和⾳量。

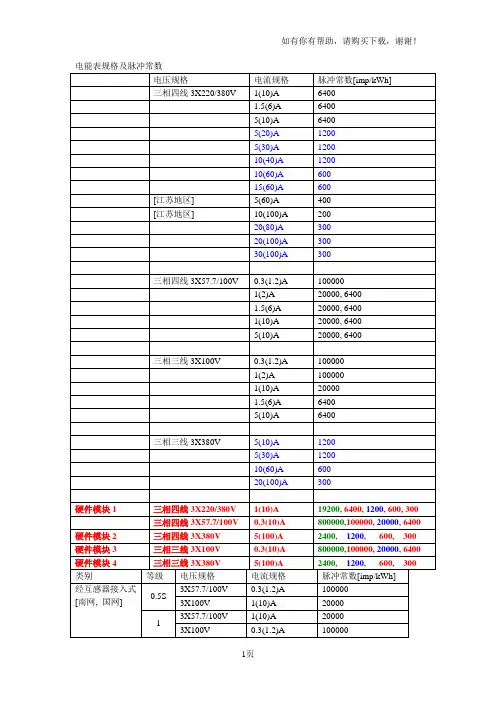

电能表规格及脉冲常数
电能表规格及脉冲常数备》规定了5、10、15、20、30、40、50几个参比电流，根据各网省公司的实际情况，为进一步精简电能表电流规格，结合最大电流不小于参比电流的4倍，本标准规定了5、10、20三个参比电流，能够满足实际应用的要求。
经电流互感器接入的电能表，参比电流应与电流互感器的额定二次电流相匹配，DL/T 448-2000规定“经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二次电流的30%”，对于额定二次电流为5A的电流互感器，电能表的参比电流为1.5A；对于额定二次电流为1A的电流互感器，电能表的参比电流为0.3A。
鉴于当前使用的进口关口电能表参比电流大多为1A，本标准保留该规格。
电能表发展趋势是宽量程、高可靠性，电能表过载倍数越高，电能表准确计量的负荷范围就越宽。
同时，当用户负荷增长后，可减少更换电能表的工作量。
此处要求最大电流不小于参比电流的4倍，并鼓励生产厂家设计生产宽量程的电能表。
对于直接接入式的具有费控功能的电能表，选择最大电流时还需结合负荷开关内置或外置来进行考虑。
功能配置表电能表按有功电能计量准确度等级可分为：0.2S、0.5S、1、2四个等级，根据安装环境不同推荐使用电能表类型如表5-1所示，各类电能表的功能配置参见附录A。
表5-1不同安装环境适用表类型1、根据坚强智能电网的要求，所有关口、计费用户都需要安装智能电能表，有功准确度等级应为0.2S、0.5S、1、2 四个等级，根据安装环境不同提出了推荐使用的电能表。
特点是：有功正反向、无功四象限，功率潮流变化大，负荷动态范围宽，信息采集频率高、数据传输量大，多费率分时计量、阶梯电价、拉合闸控制和功率因数考核功能。
2、100kVA及以上专变用户和关口计量点都比较重要，对计量可靠性和稳定性要求高，这些计量点比较分散，且都安装了管理终端（采集系统）实现电能量数据实时上传，因此推荐使用0.2S级三相智能电能表、0.5S级三相智能电能表、1级三相智能电能表。
DLT614-2007多功能电能表
4.4.5误差变差要求 对同一被试样品相同的测试点，进行重复测试，相邻测试 结果间的最大误差变化的绝对值不应超过表9的限定值。 表9 误差变差限值
注：1）本试验的目的是为了考核电能表的短期稳定性。 2）被试电能表在参比电压、基本电流加载30分钟后，对 同一被试样品，在参比电压、100%Ib、功率因数1.0和0.5L 处，对样品做第一次测试；在试验条件不变的条件下间隔 5min后，对样品做第二次测试，同一测试点处的两次测试结 果的差的绝对值不应超过上表的限值。 4.4.6负载电流升降变差 电能表基本误差按照负载电流从小到大、然后从大到小的 顺序进行两次测试，记录负载点误差；同一只被试样品在相 同负载点处的误差变化的绝对值不应超过表10规定的限值。
4.4.3验收的误差要求 验收时按等级误差限要求的70%考核验收。 4.4.4误差一致性 同一批次数只被试样品在同一测试点的测试误差与平均值间 的偏差不能超过表8的限定值。 表8 误差一致性限值
注：1）本试验的目的是为了考核电能表批量产品的一致性。 2）被试电能表在参比电压、基本电流加载30分钟后，对同 一批次n个被试样品(典型为36只表)，在所规定的3个负载点 进行测试。被试样品的测量结果与同一测试点n个样品的平均 值的最大差值不应超过规定限值
4.5.1基本功能类型 4.5.1.1电能计量 计量多时段的单向或双向有 功电能、单向或四象限无功 电能，并存储其数据。 注：1）有功第1、4象限为 正向，第2、3象限为反向。 2）无功第1、2象限为正向， 第3、4象限为反向。 3）第1、3象限为感性，第 2、4象限为容性。
4.3一般技术要求 满足GB/T 17215.211-2006的规定。 4.4 特殊技术要求 4.4.1准确度要求 1级、2级静止式有功电能表应符合IEC 62053-21：2003的规 定； 0.2S级、0.5S级静止式有功电能表应符合IEC 62053-22：2003 的规定； 2级静止式无功电能表应符合IEC 62053-23：2003的规定。 1级静止式电能表的误差还应满足表5、表6的要求。
单相电子式电能表说明书资料
单相电子式电能表使用说明书目录1概述 (2)2工作原理 (2)3规格 (2)4技术指标 (2)5安装、接线及测试 (4)6功能及操作 (6)7运输与储存 (8)8保证期限 (8)9注意事项 (8)附录 (10)1概述单相电子式电能表计量额定频率为50Hz 的交流单相有功电能。
本产品采用国际先进的专用超大规模集成电路及SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。
本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。
具有事件记录功能。
支持2个年时区、2个日时段表、8个日时段、4种费率。
同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。
其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。
2 工作原理图1 工作原理框图34技术指标拉闸控制数据保护脉冲输出VI 电流取样电压取样电能计量芯片单片机红外/RS485LCD 显示4.1额定频率50Hz4.24.3起动在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。
4.4潜动当电能表施加参比电压的115％而电流线路无电流时，电能表测试输出不会产生多于一个的脉冲。
4.5电气参数正常工作电压：0.9Un～1.1Un扩展工作电压：0.8Un～1.15Un极限工作电压：0.0Un～1.15Un绝缘电压：≥2000V AC功率消耗：≤1.5W和10V A4.6气候条件4.7.14.7.2湿度范围年平均湿度：≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。
4.7机械参数外型尺寸：160mm（高度）×112 mm（宽度）×58mm（厚度）净重：约0.6Kg5安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。
电度表
三相电表设计原理
电能表主要由微处理器、液晶驱动芯片、液晶 屏、计量芯片ATT7026和电源电路组成. ATT7026的电压和电流通道皆采用差分输入. 电流经电流互感器将电流转换为电压信号进入 vip和vin.电力线220V电压信号经分压电阻和滤 波器变换为最大差动峰值电压为660mV的电压 信号作为V2n的输入。
电表误差计量原理
测试台于108imp/kWh或更高频率脉冲数计量 电表脉冲误差。 单相电表脉冲常数为3200imp/kWh 普通三相电表脉冲常数为1600imp/kWh 多功能电表脉冲常数为20000imp/kWh 与单相表为例：电表每走字一个脉冲，测试台 计量应为31250个脉冲，但实际上有可能测试 台只计量了31200个脉冲，这说明误差为 (31250-31200)/ 31250×100%
最大需量
最大需量可用区间法测量，也可用滑差法测量。以区 间法测量时，通常在15min内累计与功率成正比的脉 冲数，乘以脉冲的电能当量，再除以15min得需量值 P1，将其保存在最大需量的存储单元中；然后进行下 1个15min区间的计算，得P2。若P2＞P1，则用P2代 替P1，存入最大需量存储单元；反之不存。依此类推， 使最大需量单元中始终保持15min平均功率的最大值。 若以滑差法测量，则第2次在第1＋t min～15＋t min内计算平均功率，式中t为滑差区间对应的时间。 第n次在第1＋nt min～15＋nt min内计算平均功率。 每次将当前测得的值与已存入的最大值比较，和将大 者保持在最大需量单元中。
名词术语
需量周期(Demand interval) 测量平均功率的连续相等的时间间隔。 最大需量(Maximum demand) 在指定的时间区间内，需量周期中测得的平均功率最大值。 滑差(窗)时间(Sliding window time) 依次递推来测量最大需量的小于需量周期的时间间隔。 尖、峰、谷、平时段(Sharp、peak、shoulder、off peak time consumption) 电力系统日负荷曲线中最突出的时段称尖时段；高峰负荷对应的 时段称峰时段；低谷负荷对应的时段称谷时段；尖、峰、谷时段 外对应的时段称平时段。
100a电表的脉冲常数
100a电表的脉冲常数
100A电表的脉冲常数是指在电表记录电能消耗时，单位用电量所对应的脉冲次数。
脉冲常数越小，表示每消耗一单位电能，电表记录的脉冲次数越多，精度越高。
脉冲常数的确定对于电能计量的准确性和可靠性至关重要。
脉冲常数的设置是根据电表的设计和制造要求，以及电能计量的需要而确定的。
在实际使用中，我们需要根据实际情况进行选择和调整，以满足不同场合和需求的计量要求。
脉冲常数的确定一般需要考虑以下几个因素：
1. 电能计量的精度要求：不同行业、不同用电场所对电能计量的精度要求是不同的。
一些对电能计量要求较高的行业，如工业生产、商业经营等，需要使用脉冲常数较小的电表，以提高计量的准确性。
2. 电能计量的稳定性要求：电表在长期使用过程中应保持稳定的计量性能。
脉冲常数的设置应考虑到电表的稳定性要求，避免因脉冲常数过小导致计量误差增大或电表的寿命缩短。
3. 电能计量的经济性要求：选择合适的脉冲常数还需要考虑到经济成本。
较小的脉冲常数需要更高的技术要求和更复杂的制造工艺，成本也相应较高。
因此，在实际选择脉冲常数时需要综合考虑经济性和计量性能。
100A电表的脉冲常数的确定需要根据实际情况进行选择和调整，以满足不同场合和需求的计量要求。
在选择脉冲常数时，需要考虑到电能计量的精度要求、稳定性要求和经济性要求等因素，以确保电能计量的准确性和可靠性。
只有这样，我们才能更好地实现对电能的计量和管理，为能源的合理利用和节约提供有力的支持。
电能计量基本概念
电能计量基本概念1．电能表：用来统计用电单位用电量的计量工具。
它具有性能稳定可靠，长寿命，体积小，编程方便，一表多用等特点。
它除了具备测量正反有功无功电量和需量外还有远红外抄表，485接口，冻结电量等功能。
2. 精度：表示测量结果与标准测量结果之间的一致程度。
（衡量计量产品准确程度的标准）3. 误差：表示测量结果与被测量真值的差额。
（衡量产品质量的手段）4. 有功电量：用户使用电力时，实际消耗的电量5. 无功电量：供电局向用户输送的电量与用户实际消耗的电量的差额。
6. 正向有功：用电设备实际消耗的电量（它是计量的必要条件，既有电压，又有电流）。
7. 反向有功：用户向电网输入的能量。
（用户自己有发电设备，平时从电网中吸收能量，在用电紧张时，自己发电向电网输送能量）8. 正向无功：电网输给用户的总能量与用电设备实际消耗的部分的差额。
9. 反向无功：用户给电网输送的总能量与电网上其他用户的用电设备消耗部分的差额。
10. 脉冲：由电能表内部经光耦输出一个占空比为50%的方型波，它有三个作用：一、用脉冲作用的步进式推动计度器齿轮，记录用电量。
二、指示电度表运行正常（发光）。
三、供检测电度表的各种数据是否正常。
11. 启动：对电表加额定电压和规定的小电流（电流因规格不同而不同）在规定的时间内（电流因规格不同而不同）需要有脉冲输出。
12. 潜动：对表加115%Un并不加电流的情况下，在规定的时间内（因电流规格不同而不同）不应有脉冲输出。
（注：潜动和启动都是检验表的性能的标准。
）13. 最大需量：需量是指用户在一段时间内的平均功率，单位是KWH。
最大需量是指一个电费结算周期中，在指定的15分钟（一个需量周期）区间内的平均最高负荷。
（电力局一般使用需量来考核用户的最大用电量。
14. 需量周期：测量用户需求量的一个标准时间单位，在5、10、15、30、60分钟中选择，在此期间中，测量用户的用电平均值作为需量15. 滑差时间：功率采样的最小单位。
电能表规格及脉冲常数
电能表规格及脉冲常数备》规定了5、10、15、20、30、40、50几个参比电流，根据各网省公司的实际情况，为进一步精简电能表电流规格，结合最大电流不小于参比电流的4倍，本标准规定了5、10、20三个参比电流，能够满足实际应用的要求。
经电流互感器接入的电能表，参比电流应与电流互感器的额定二次电流相匹配，DL/T 448-2000规定“经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二次电流的30%”，对于额定二次电流为5A的电流互感器，电能表的参比电流为1.5A；对于额定二次电流为1A的电流互感器，电能表的参比电流为0.3A。
鉴于当前使用的进口关口电能表参比电流大多为1A，本标准保留该规格。
电能表发展趋势是宽量程、高可靠性，电能表过载倍数越高，电能表准确计量的负荷范围就越宽。
同时，当用户负荷增长后，可减少更换电能表的工作量。
此处要求最大电流不小于参比电流的4倍，并鼓励生产厂家设计生产宽量程的电能表。
对于直接接入式的具有费控功能的电能表，选择最大电流时还需结合负荷开关内置或外置来进行考虑。
功能配置表电能表按有功电能计量准确度等级可分为：0.2S、0.5S、1、2四个等级，根据安装环境不同推荐使用电能表类型如表5-1所示，各类电能表的功能配置参见附录A。
1、根据坚强智能电网的要求，所有关口、计费用户都需要安装智能电能表，有功准确度等级应为0.2S、0.5S、1、2 四个等级，根据安装环境不同提出了推荐使用的电能表。
特点是：有功正反向、无功四象限，功率潮流变化大，负荷动态范围宽，信息采集频率高、数据传输量大，多费率分时计量、阶梯电价、拉合闸控制和功率因数考核功能。
2、100kVA及以上专变用户和关口计量点都比较重要，对计量可靠性和稳定性要求高，这些计量点比较分散，且都安装了管理终端（采集系统）实现电能量数据实时上传，因此推荐使用0.2S级三相智能电能表、0.5S级三相智能电能表、1级三相智能电能表。
多功能电表参数详解
多功能电表参数详解多功能电表啊，就像是一个电力世界里的超级侦探，啥都能给你查得明明白白。
那里面的参数可就像是侦探的各种工具和线索。
先说说基本电流和额定最大电流吧。
基本电流就像是这个侦探的日常状态，比较平稳地工作着。
而额定最大电流呢，就好比是侦探遇到紧急大案子，火力全开的时候。
这额定最大电流要是超了，就像侦探累垮了，电表可能就得出问题啦。
打个比方，基本电流是小步慢跑，额定最大电流就是百米冲刺的极限状态。
再看电压参数，这电压就像是给电表供电的魔法能量。
不同的电压等级就像不同等级的魔法药水。
如果电压不匹配，就像是给一个习惯喝清水的人灌烈酒，电表肯定受不了。
脉冲常数这个参数可有趣了。
它就像是电表的心跳节拍。
每跳动一下，就像在告诉我们它又完成了一次小小的计数任务。
这心跳要是乱了，那计数可就全乱套了，就像一个鼓手突然敲错了节奏，整个乐队演奏都得跟着乱。
通信参数就像是电表的嘴巴和耳朵。
它可以和外界“聊天”，把自己收集到的电力信息传递出去。
要是通信参数设置不好，那就好比一个人想说话却变成了结巴，或者是听不见别人说话，这电表就没办法好好跟其他设备交流电力的那些秘密了。
精度等级就像是这个超级侦探的靠谱程度。
精度高的电表就像是福尔摩斯，几乎不会出错。
而精度低的电表，就像一个有点迷糊的小侦探，偶尔会给出不太准确的答案。
这精度要是不行，那在计算电费的时候，就可能会让用户多掏冤枉钱或者电力公司少收钱，就像在买卖东西的时候算错账一样滑稽。
显示参数呢，就像是电表的表情。
有的电表显示简单明了，就像一个人脸上表情单纯，一眼就能看透。
而有的电表显示很多复杂的东西，就像一个人脸上画满了各种奇怪的符号，让人看得眼花缭乱。
还有像功率因数这些参数，它就像是电力系统里的和谐指数。
如果功率因数不好，就像一个合唱团里有人跑调，整个电力系统的效率就会受到影响。
多功能电表的这些参数啊，每一个都像是一个小秘密，只有把它们都搞清楚了，才能让这个电力超级侦探好好工作，为我们准确地记录电力的点点滴滴。
导轨式三相费控智能电能表安装使用说明书
导轨式三相费控智能电能表安装使用说明书（2016．03.Ver 1.0）目录一、概述 (1)二、主要功能 (1)三、技术参数 (1)四、安装与接线 (2)4.1外形尺寸 (2)4.2 安装图 (2)4.3 接线图 (2)五、使用与操作 (2)5.1插卡方法 (2)5.2用户购电 (3)5.3电能计量 (3)5.4 电量报警 (3)5.5 跳闸与合闸 (3)5.6 显示 (3)5.6.1插卡显示 (4)5.6.2按键翻页 (5)六、恶性负载控制 (7)七、过负荷控制 (7)八、电能脉冲输出 (7)九、数字通讯 (7)MODBUS-RTU通讯地址信息表 (8)典型应用接线图 (9)导轨式三相费控电能表一、概述导轨式三相费控电能表主要用于频率在45~65Hz范围内的三相四线网络的电能管理领域。
可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。
仪表内置大功率继电器可实现本地跳闸、合闸操作，从而实现预付费功能；表内配备精确的时钟源，配合完善的时间切换机制实现分时计费功能。
用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。
一次电流规格在100A以内为直接输入型，无需外配断路器，通过仪表内置的继电器实现通断操作；一次电流规格大于100A时，需外配电流互感器和断路器，通过仪表输出的干接点信号控制断路器实现通断操作。
产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。
二、主要功能三、技术参数电能计量范围0~999999.9KWh额定电压AC 110V，AC 220V电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A、30(100)A 工作电压正常：0.9~1.1Un 极限：0.7~1.2Un参比频率45~65Hz启动电流0.004Ib功耗≤5VA脉冲输出脉冲宽度：80±20ms 光耦隔离输出数字通讯RS485接口，DLT645-2007协议，波特率2400bps，偶校验温度范围-10℃~+55℃相对湿度≤95% 无凝露外形尺寸126×94×84产品规格产品系列精度等级额定电压电流规格脉冲常数导轨式三相预付费电能表1.0SAC 3×110VAC 3×220V*380V电表暂不支持订做外置电流互感器型1.5（6）A6400imp/kwh5（20）A 1600imp/kwh10(40)A 800imp/kwh20(80)A 400imp/kwh四、安装与接线4.1 外形尺寸4.2 安装图采用35mm标准导轨安装方式，如下图：4.3 接线图注意：1.接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。
HDS122单相数字式标准电能表说明书
HDS122单相数字式标准电能表说明书嘉兴市瑞科仪表科技有限公司1、 概述HDS122单相标准电能表是采用最新数字电子技术，以DSP 高速处理器为核心的智能型多功能高准确度电能测量仪表。
其主要特点为： 1.1测量量程宽，电流为0.01A —100A 。
1. 2量限比为2左右，确保在全量限范围内具有最高的准确度。
1.3测量功能具有单相有功电能，单相正弦无功电能。
1. 4操作方便，仪表显示屏下方设置5位操作键，操作键与显示器的提示符 号直接对应，可方便地进行菜单式操作。
仪表同时具有RS-232通信口， 可与PC 电脑直接连接，向PC 电脑提供测量数据，并可完全由PC 电脑控制，实行自动测量。
2、 主要技术指标2.1 输入特性 2.1.1 电压输入输入范围（V ） 160—320 输入量程（V ） 240 过载能力（V ） 600 输入负载 ≤0.5mA2.1.2 电流输入输入范围(A) 0.01—120输入量程(A)100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025过载能力（A ） 150输入负载 ≤0.3m Ω（100A —2A ） ≤0.4Ω（1A —0.01A ）2.2 输出特性2.2.1 输出脉冲频率f H =C H . p/3600 （H z ）f L=f H/10000 （H z）2.2.2输出电平：TTL电平2.2.3脉冲常数高频脉冲常数如表1表1：高频脉冲常数C H(P/kwh)低频脉冲常数CL =CH/100002.3准确度2.3.1准确度等级：0.05级、0.1级。
2.3.2 功率测量准确度有功功率测量准确度0.05%、0.1%（PF≥0.5）无功功率测量准确度0.1%、0.2%（PF≥0.5）2.3.3电能测量准确度有功电能测量准确度0.05%、0.1%（PF≥0.5）无功电能测量准确度0.1%、0.2%（PF≥0.5）2.4显示2.4.1显示内容电压：U电流：I有功功率：P视在功率：S无功功率：Q功率因素：Pf -1.0000—1.0000相位角：θ（0o—360o）输入信号频率：F2.4.2 显示位数： 5位2.5 工作电源 220V±10%、50Hz±5% 功耗：约15VA。
单相电子式电能表说明书
单相电子式电能表使用说明书目录1概述 (2)2工作原理 (2)3规格 (2)4技术指标 (2)5安装、接线及测试 (4)6功能及操作 (6)7运输与储存 (8)8保证期限 (8)9注意事项 (8)附录 (10)1概述单相电子式电能表计量额定频率为50Hz 的交流单相有功电能。
本产品采用国际先进的专用超大规模集成电路及SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。
本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。
具有事件记录功能。
支持2个年时区、2个日时段表、8个日时段、4种费率。
同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。
其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。
2 工作原理图1 工作原理框图3规格 注：以下规格为推荐参数（实际根据客户要求，以面板为主）。
规格 型号 准确度等级 额定电压（V ） 最大电流（A ）脉冲常数（imp/kWh ） DDSF1225 2.022040 1600 6016004技术指标拉闸控制数据保护脉冲输出VI 电流取样电压取样电能计量芯片单片机红外/RS485LCD 显示4.1额定频率50Hz 4.2基本误差（见下表）负载电流功率因数基本误差(%) 1.0级 2.0级0.05Ib～0.1Ib 1.0 ±1.5 ±2.50.1Ib～Imax 1.0 ±1.0 ±2.00.1Ib～0.2Ib 0.5L 0.8C ±1.5 ±2.50.2Ib～Imax 0.5L 0.8C ±1.0 ±2.04.3起动在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。
电能表规格及脉冲常数
电能表规格及脉冲常数GBT17215.211-2006《交流电测量设备-通用要求试验和试验条件第11部分：测量设备》规定了5、10、15、20、30、40、50几个参比电流，根据各网省公司的实际情况，为进一步精简电能表电流规格，结合最大电流不小于参比电流的4倍，本标准规定了5、10、20三个参比电流，能够满足实际应用的要求。
经电流互感器接入的电能表，参比电流应与电流互感器的额定二次电流相匹配，DL/T 448-2000规定“经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二次电流的30%”，对于额定二次电流为5A的电流互感器，电能表的参比电流为1.5A；对于额定二次电流为1A的电流互感器，电能表的参比电流为0.3A。
鉴于当前使用的进口关口电能表参比电流大多为1A，本标准保留该规格。
电能表发展趋势是宽量程、高可靠性，电能表过载倍数越高，电能表准确计量的负荷范围就越宽。
同时，当用户负荷增长后，可减少更换电能表的工作量。
此处要求最大电流不小于参比电流的4倍，并鼓励生产厂家设计生产宽量程的电能表。
对于直接接入式的具有费控功能的电能表，选择最大电流时还需结合负荷开关内置或外置来进行考虑。
功能配置表电能表按有功电能计量准确度等级可分为：0.2S、0.5S、1、2四个等级，根据安装环境不同推荐使用电能表类型如表5-1所示，各类电能表的功能配置参见附录A。
表5-1不同安装环境适用表类型1、根据坚强智能电网的要求，所有关口、计费用户都需要安装智能电能表，有功准确度等级应为0.2S、0.5S、1、2 四个等级，根据安装环境不同提出了推荐使用的电能表。
特点是：有功正反向、无功四象限，功率潮流变化大，负荷动态范围宽，信息采集频率高、数据传输量大，多费率分时计量、阶梯电价、拉合闸控制和功率因数考核功能。
2、100kVA及以上专变用户和关口计量点都比较重要，对计量可靠性和稳定性要求高，这些计量点比较分散，且都安装了管理终端（采集系统）实现电能量数据实时上传，因此推荐使用0.2S级三相智能电能表、0.5S级三相智能电能表、1级三相智能电能表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脉冲常数（3200/6400）:
电子式电能表的常数是每千瓦小时脉冲的个数。
电能表常数会标注在电能表面板上，其单位为imp/kwh，表示为每千瓦时脉冲的个数。
由于电能表常数不同，记录相同的电能，常数小的电能表脉冲个数少，常数大的电能表脉冲个数多。
一般电表的脉冲常数有6400imp/kWh和3200imp/kwh是电表的脉冲常数。
（如电能表常数为3200imp/kwh，在用电时电能表的脉冲指示灯将闪烁，当脉冲指示灯闪烁3200次时，计数器个位数值将进一位，说明已经使用了1kwh（度）电。
电表脉冲
许多电表都在每使用一定量电能时产生一个脉冲。
电表脉冲可以采用LED闪烁的方式提供可见的用电指示信号，或采用触点闭合方式驱动机械式计数器来指示千瓦-时用电量。
在给定负载下产生脉冲的速率称为电表常数，常以每千瓦.时的脉冲数表示。
因此，脉冲之间的间隔与负载的净有功功率成反比。
一般来说，产生的脉冲速率与负载功率之间的关系可由以下公式表示：脉冲周期(秒) = 3600 / 电表常数(每kwh的脉冲数) x 负载(kw)
根据该式，对于1kW有功负载，电表常数为1600脉冲/千瓦.时的电表每2.25
秒将产生一个脉冲。
