防抱死制动系统
汽车防抱死制动系统的工作原理

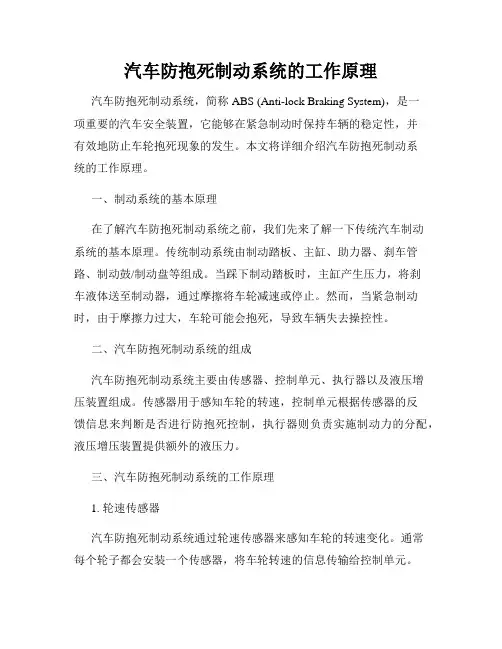

汽车防抱死制动系统的工作原理汽车防抱死制动系统，简称ABS (Anti-lock Braking System)，是一项重要的汽车安全装置，它能够在紧急制动时保持车辆的稳定性，并有效地防止车轮抱死现象的发生。
本文将详细介绍汽车防抱死制动系统的工作原理。
一、制动系统的基本原理在了解汽车防抱死制动系统之前，我们先来了解一下传统汽车制动系统的基本原理。
传统制动系统由制动踏板、主缸、助力器、刹车管路、制动鼓/制动盘等组成。
当踩下制动踏板时，主缸产生压力，将刹车液体送至制动器，通过摩擦将车轮减速或停止。
然而，当紧急制动时，由于摩擦力过大，车轮可能会抱死，导致车辆失去操控性。
二、汽车防抱死制动系统的组成汽车防抱死制动系统主要由传感器、控制单元、执行器以及液压增压装置组成。
传感器用于感知车轮的转速，控制单元根据传感器的反馈信息来判断是否进行防抱死控制，执行器则负责实施制动力的分配，液压增压装置提供额外的液压力。
三、汽车防抱死制动系统的工作原理1. 轮速传感器汽车防抱死制动系统通过轮速传感器来感知车轮的转速变化。
通常每个轮子都会安装一个传感器，将车轮转速的信息传输给控制单元。
2. 控制单元控制单元是汽车防抱死系统的核心，它接收来自轮速传感器的信号，并进行实时的分析和处理。
控制单元能够判断车轮是否处于抱死边缘，并根据当前的路面状况和驾驶员的制动意图来进行相应的控制。
3. 执行器执行器主要是由电磁阀组成，它负责控制制动器的工作状态。
当控制单元判断需要进行防抱死控制时，执行器会根据信号的指令打开或关闭阀门，改变制动器的液压力，从而调整制动力的分配。
4. 液压增压装置液压增压装置是汽车防抱死制动系统的辅助装置，它能够为制动系统提供额外的液压力。
在紧急制动时，液压增压装置能够增加液压系统的工作压力，使得制动器施加的制动力更大。
四、汽车防抱死制动系统的工作过程当驾驶员踩下刹车踏板时，轮速传感器会感知车轮的转速，并将信号传输给控制单元。
如何正确使用防抱死制动系统
如何正确使用防抱死制动系统防抱死制动系统（Anti-lock Braking System，简称ABS）是一种现代汽车安全装置，它可以防止车轮在制动时发生抱死现象，提高刹车效果和操控性。
在使用ABS时，正确的操作和理解是非常重要的，本文将介绍如何正确使用防抱死制动系统。
一、了解防抱死制动系统的原理和功能在开始介绍如何正确使用ABS之前，我们首先需要了解防抱死制动系统的原理和功能。
ABS通过监测车轮速度和施加制动压力，在车轮即将抱死时，通过快速蓄压和释放制动压力，使车轮保持既定的转速，避免抱死现象的发生。
这样可以保持车辆的稳定性，缩短制动距离，提高制动效果。
二、在紧急情况下正确操作制动踏板在紧急情况下，正确的操作制动踏板是非常重要的。
首先，需要快速而坚决地踩下制动踏板，以达到最大制动效果。
同时，不要突然松开制动踏板，这会导致车轮重新抱死。
应该保持稳定的制动力度，直到车辆完全停下。
三、避免在曲线行驶时过度制动在车辆行驶过程中，特别是在曲线行驶时，过度制动可能导致车辆失去操控性。
因此，需要避免过度制动，保持稳定的制动力度。
当感觉到车辆抵抗力增加时，可以适当减少制动力度，以保持车辆在曲线中的平稳行驶。
四、避免在减速行驶时长时间踩刹车在减速行驶时，如果长时间踩住刹车不松开，可能会导致制动系统过热，降低制动效果。
因此，在减速行驶时，可以适当松开刹车，让车辆自由滑行一段距离，以减少制动系统的负担。
五、保持车辆的良好状态除了正确操作防抱死制动系统外，保持车辆的良好状态也是非常重要的。
定期检查制动系统的工作状态，包括制动油液的量和质量，制动片的磨损情况等。
如有发现异常情况，及时维修和更换，以确保防抱死制动系统的正常运行。
六、适应不同的路况和驾驶条件在不同的路况和驾驶条件下，正确使用防抱死制动系统也是非常重要的。
在湿滑路面上，制动距离会增加，因此需要提前减速踩刹车。
在崎岖不平的路面上，避免突然制动，以免车辆失去操控性。
汽车防抱死制动系统的工作原理
汽车防抱死制动系统的工作原理在汽车的众多安全配置中，防抱死制动系统（Antilock Braking System，简称 ABS）无疑是一项极为重要的技术。
它的出现大大提高了汽车在紧急制动时的稳定性和可控性，有效减少了事故的发生概率。
那么，这个神奇的系统究竟是如何工作的呢？要理解汽车防抱死制动系统的工作原理，我们首先需要了解在没有ABS 的情况下，汽车制动时可能会出现的问题。
当我们猛踩刹车踏板时，车轮会迅速被制动装置锁死，与地面产生滑动摩擦。
这种滑动摩擦的摩擦力比滚动摩擦要小得多，而且会导致车辆失去转向能力。
想象一下，在紧急情况下，如果车辆无法转向来避开障碍物，那后果将不堪设想。
汽车防抱死制动系统的核心目标就是防止车轮在制动时被完全锁死，保持车轮与地面之间的滚动摩擦，同时又能达到最大的制动效果。
那么，ABS 是如何实现这一目标的呢？它主要通过车轮转速传感器、电子控制单元（ECU）和制动压力调节器这三个关键部件协同工作来完成。
车轮转速传感器就像是系统的“眼睛”，它们被安装在每个车轮上，能够实时监测车轮的转速。
这些传感器会不断地将车轮的转速信息传递给电子控制单元。
电子控制单元则是整个系统的“大脑”，它接收来自车轮转速传感器的信息，并进行快速而复杂的计算和分析。
当电子控制单元检测到某个车轮的转速急剧下降，即将被锁死时，它会立即向制动压力调节器发出指令。
制动压力调节器就是系统的“执行者”，它能够根据电子控制单元的指令，快速地调节制动压力。
在车轮即将锁死时，制动压力调节器会减小制动压力，使车轮恢复转动；当车轮转速恢复到一定程度后，制动压力调节器又会增加制动压力，如此反复，使车轮始终保持在即将锁死而又未锁死的状态，也就是在滚动和滑动之间不断切换。
这种快速的压力调节是在极短的时间内完成的，通常每秒可达数十次甚至上百次。
通过这样的调节，车轮能够在制动过程中始终保持与地面的良好接触，从而提供最大的制动力，同时保持车辆的转向能力。
防抱死制动系统技术要求
防抱死制动系统技术要求在现代汽车制造业中，安全是最重要的考虑因素之一。
为了确保驾驶过程中的安全性，汽车制造商不断进行技术创新和改进。
其中一个关键技术就是防抱死制动系统（Anti-lock Braking System，简称ABS）。
ABS是一种能够防止车轮在制动时完全锁死的系统，它通过电子控制单元（Electronic Control Unit，简称ECU）对制动力进行调节，使车辆在紧急制动时保持稳定。
为了确保ABS系统的有效性和可靠性，制造商对其相关技术提出了一系列严格的要求。
首先，系统的反应速度必须非常快，以便及时检测到车轮的锁死情况，并迅速做出反应。
其次，系统必须具有高度的稳定性，能够在各种路况和天气条件下正常工作。
此外，系统还需要能够适应不同车速和不同负载条件下的制动需求，以保证制动的平稳性和一致性。
为了实现这些技术要求，ABS系统需要包括多个关键组件和功能。
首先，传感器是整个系统的核心，它能够实时监测车轮的转速和旋转方向，并将这些数据传输给ECU。
ECU则根据传感器提供的信息，通过控制液压泵和制动阀来调节制动力。
此外，系统还需要具备自动切换功能，能够在车辆从制动状态转为加速状态时迅速切换到正常制动模式，以确保驾驶的连续性和平稳性。
为了满足上述要求，制造商在ABS系统的设计和制造过程中投入了大量的研发和测试工作。
他们不断优化系统的结构和算法，以提高系统的性能和可靠性。
此外，他们还进行了大量的实地测试和道路试验，以验证系统在各种实际情况下的工作效果。
防抱死制动系统是现代汽车中一项关键的安全技术。
为了确保系统的有效性和可靠性，制造商对其技术要求非常严格。
通过不断的研发和测试，他们努力提高系统的性能和稳定性，以确保驾驶过程中的安全性和舒适性。
随着技术的不断进步，相信防抱死制动系统将会越来越成熟和普及，为驾驶者带来更加安全和便利的驾驶体验。
汽车防抱死系统的原理与故障诊断
汽车防抱死系统的原理与故障诊断汽车防抱死系统（Anti-lock Braking System，简称ABS）是一种重要的汽车安全装置，旨在防止车轮在紧急制动时抱死，提高制动系统的稳定性和制动效果。
本文将介绍ABS的工作原理以及常见的故障诊断方法。
ABS的工作原理：ABS系统由传感器、控制单元和执行器组成。
传感器主要负责检测车轮的转速，通常安装在车轮轴上。
控制单元负责计算车轮的转速差异，并控制制动力，执行器负责控制制动液压系统。
1.轮速传感器：ABS系统通过轮速传感器来检测每个车轮的转速。
传感器会将检测到的转速信息发送给控制单元。
2.控制单元：控制单元接收来自传感器的转速信号，对各个车轮进行比较和监控。
当发现一些车轮即将抱死时，控制单元会通过执行器调整制动力，保持车轮的旋转。
3.执行器：执行器与制动系统紧密合作，负责调整每个车轮的制动力。
当控制单元发出调整制动力的指令时，执行器会控制制动液压系统相应压力阀的工作，实现制动力的调整。
ABS系统的工作过程：当车轮在制动过程中，ABS系统将不断监测车轮的转速差异。
如果一些车轮的转速急剧下降，表明该车轮即将抱死，此时控制单元会发出调整制动力的指令。
执行器控制制动液压系统实现对该车轮制动力的调整，使车轮恢复旋转，并维持最佳的制动效果。
故障诊断方法：1.故障灯：ABS系统故障时，控制单元会向仪表盘上的ABS故障灯发送信号，提示驾驶员注意。
当故障修复后，该灯会自动熄灭。
2. 扫描工具：故障发生时，可以使用扫描工具连接与ABS系统相连的OBD（On-board Diagnostics）接口，获取故障码。
根据故障码可以进一步定位问题所在。
3.轮速传感器检测：ABS系统常见故障是轮速传感器失效或脱落。
可以使用万用表或示波器检测传感器的电阻或输出信号是否正常。
4.制动液压系统检测：有时ABS故障可能是由于制动液压系统出现问题导致的，可以检查制动液面、制动液泵或压力阀等部件是否正常。
简述汽车制动防抱死系统工作原理
汽车制动防抱死系统（Anti-lock Braking System，简称ABS）是一种安全辅助系统，旨在防止车辆在紧急制动时出现轮胎抱死现象，保持车辆的稳定性和操控性。
下面是汽车制动防抱死系统的工作原理的简要描述：1. 传感器检测轮速：ABS系统通过轮速传感器实时监测每个车轮的转速。
传感器会不断测量轮轴的旋转速度，并将数据发送给控制单元。
2. 比较车轮速度：控制单元将各个车轮的速度进行比较，如果发现某个车轮的速度显著低于其他车轮，意味着该车轮可能即将抱死。
3. 控制制动压力：一旦控制单元检测到某个车轮即将抱死，它会向制动系统发送信号，减少该车轮的制动压力。
这可以通过一种称为制动阀的装置来实现，它会周期性地释放和重新施加制动压力。
4. 防抱死循环：该过程被反复执行，以保持车轮在抱死边缘，从而允许车轮在制动时保持旋转并提供最佳的制动力。
5. 轮胎抬升控制：在某些情况下，当车辆制动时，可能会出现某个车轮即将抬升的情况，这可能导致车辆失去稳定性。
ABS系统还可以通过调整制动压力，避免车轮抬升，并保持车辆的接地性和稳定性。
通过以上的工作原理，汽车制动防抱死系统能够有效防止轮胎抱死现象，提供更好的制动性能和操控性，帮助驾驶员更好地控制车辆，避免潜在的危险和事故发生。
汽车制动防抱死系统（Anti-lock Braking System，简称ABS）是一种安全辅助系统，旨在防止车辆在紧急制动时车轮抱死，提高车辆的制动稳定性和操控性能。
其工作原理如下：1. 传感器检测车轮速度：ABS系统通过安装在车轮上的传感器，实时监测每个车轮的转速。
2. 控制单元分析数据：传感器将车轮速度的数据传输给ABS系统的控制单元。
控制单元根据车轮转速的变化来判断是否有车轮即将抱死的趋势。
3. 制动压力调节：如果控制单元检测到某个车轮即将抱死，它将向相关车轮的制动系统施加适量的制动压力调节。
这通常是通过电动或液压系统控制阀门来实现的。
防抱死制动系统的组成
防抱死制动系统的组成防抱死制动系统是一种安全性能比较高的汽车制动系统。
它能够在紧急制动时防止车轮锁死，从而使车辆更稳定，避免由于车辆失控造成的事故。
防抱死制动系统是由多个组成部分构成的，请看下文学习其组成。
1.制动踏板：制动踏板是驾驶员给车辆施加制动力的控制器，这是防抱死制动系统重要的一部分，驾驶员通过踩下制动踏板可以触发整个制动系统。
2.泵：泵通常安装在发动机的前面，是防抱死制动系统的核心部分之一。
当驾驶员踩下制动踏板时，泵就开始为制动系统提供高压液压油，以供给制动器使用。
液压通过感应装置，控制制动力的输出，从而避免轮胎的锁死。
3.制动感应器：制动感应器是防抱死制动系统中一项重要的感应设备，它可以进行车轮的速度检测，并且及时发现轮胎开始锁死的迹象。
当驾驶员踩下制动踏板时，制动感应器可以通过检测车轮的速度变化，准确识别车轮锁死的情况。
4.电子实例单元：电子实例单元是防抱死制动系统的另一项核心部分。
它可以进行复杂的计算操作，用于控制制动系统的输出，从而遵循完美的速度和制动车轮的控制。
5.制动盘：制动盘是防抱死制动系统中一个重要的组成部分。
它是安装在轮胎周边的制动系统部件，用于减速轮胎的转动从而减低速度。
制动盘需要材料韧性好，耐磨损，抗腐蚀，散热性好等因素要求。
6.制动盘鼓装置：制动盘鼓装置是一个有助于防抱死制动系统工作的辅助部件。
它可以帮助制动器通过排出热量和气体来提供更好的制果性能。
7.轮毂：轮毂是轮胎的支撑器，可以固定汽车轮胎。
它的作用是帮助车辆在行驶时更加稳定，并保证汽车行驶的协调性。
总的来说，防抱死制动系统由众多部分构成，它们各自发挥作用促进汽车的性能和安全性。
这个安全系统使汽车制动更加灵活和智能化，提供优异的制动效果和操作感受。
汽车防抱死制动系统(ABS)
0.2 0.4 0.6 0.8
1
滑移率
21
小结
· 车辆的制动性能与轮胎的附着性能密切相关； · 轮胎的附着性能与轮胎的滑移率密切相关； · 附着力－滑移率特性曲线与路况、行驶工
况密切相关； · 最佳滑移率范围: 0.1—0.3； · 制动时的最差状况: 轮胎抱死。
21
3. ABS的构造与工作原理
B孔 打开
单向阀 2
31
ABS执行器:压力降低时的 3 位电磁阀和泵电机的工作状态
部件名
3位 电 磁 阀 泵电机
工作状态 “A”口关闭 “B”口打开
运转
32
ABS执行器: 压力保持时的 工作示意图
单向阀 3
A 孔关闭
回位弹簧 C孔
制动总缸
单向阀 1
2A
ABS
12 V
ECU
B 孔关闭
单向阀 2
33
S=0.00
0.04
0.08 0.12 6
0.1 0.2
0.3 0.4
0.20
0.00
0o 2o 4o 6o 8 10o 12o 14o 16o 18
o
侧偏o角
20
1.20 1.00 0.80 附着系0数.60 0.40 0.20 0.00
0
最佳滑移率范围
纵向附着系数 侧向附着系数 最佳滑移率范围
ABS执行器: 压力保持时的3位电 磁阀和泵电机的工作状态
部件名
3位 电 磁 阀 泵电机
工作状态 “A”口关闭 “B”口关闭
运转
34
ABS执行器: 压力升高时的 工作示意图
A 孔打开 单向阀 3
回位弹簧 C孔
制动总缸
单向阀 1
防抱死制动系统
发展历史
ABS系统的发展可追溯到20世纪初期。进入20世纪70年代后期，数字式电子技术和大规模集成电路迅速发展， 为ABS系统向实用化发展奠定了技术基础，许多家公司相继研制了形式多样的ABS系统。自20世纪80年代中期以来， ABS系统向高性价比的方向发展。有的公司对ABS进行了结构简化和系统优化，推出了经济型的ABS装置；有的企 业推出了适用于轻型货车和客货两用汽车的后轮ABS或四轮ABS系统。这些努力都为ABS的迅速普及创造了条件。 ABS系统被认为是汽车上采用安全带以来在安全性方面所取得的最为重要的技术成就。 百科x混知：图解ABS
分类
防抱死制动系统一是按生产厂家分类，二是按控制通道分类。以下主要介绍按通道分类的方法。
在ABS中，对能够独立进行制动压力调节的制动管路称为控制通道。
ABS装置的控制通道分为四通道式、三通道式、二通道式和一通道式。
(1)四通道式 四通道ABS有四个轮速传感器，在通往四个车轮制动分泵的管路中，各设一个制动压力调节器 装置，进行独立控制，构成四通道控制形式。但是如果汽车左右两个车轮的附着系数相差较大(如路面部分积水或 结冰)，制动时两个车轮的地面制动力就相差较大，因此会产生横摆力矩，使车身向制动力较大的一侧跑偏，不能 保持汽车按预定方向行驶，会影响汽车的制动方向稳定性。因此，驾驶员在部分结冰或积水等湿滑的路面行车时， 应降低车速，不可盲目迷信ABS装置。
性能特点
ABS系统的作用是什么?防抱死刹车系统可以提高行车时，车辆紧急制动的安全系数。换句话说，没有ABS的 车，汽车在遇紧急情况采取紧急刹车时，容易出现轮胎抱死，也就是方向盘不能转动，这样危险系数就会随之增 加，很容易造成严重后果。
单通道ABS一般都是对两后轮按低选原则进行一同控制。单通道ABS不能使两后轮的附着力得到充分利用，因 此制动距离不一定会明显缩短。另外前轮制动未进行控制，制动时前轮仍会出现制动抱死，因而转向操纵能力也 未得到改善，但由于制动时两后轮不会抱死，能够显著的提高制动时的方向稳定性，在安全上是一大优点，同时 结构简单，成本低等优点，所以在轻型载货车上广泛应用。
abs的名词解释
abs的名词解释名词解释：ABSABS是“Anti-lock Braking System”的缩写，中文名译为“防抱死制动系统”。
它是一种装备在汽车上的安全设备，旨在防止车轮在紧急刹车时抱死，提高车辆的制动效能和稳定性。
1. 安全性能ABS系统通过感知车轮的速度差异，在紧急制动时，对车轮进行调节和控制，使其不会完全锁死。
这种控制技术使车辆保持较好的方向稳定性和操控性，避免了传统车辆在紧急刹车时出现方向失控的情况，大大提高了驾驶员的安全性。
2. 工作原理ABS系统通过车轮传感器和液压控制单元等部件相互配合工作。
当驾驶员踩下刹车踏板时，车轮速度传感器会实时监测车轮的旋转速度。
一旦感知到车轮即将抱死，系统会通过液压控制单元自动调节制动力度，通过适当释放或施加刹车压力，保持车轮转动，从而避免车轮抱死现象的发生。
3. 效果与盲区ABS系统的主要效果是防止车轮抱死，降低紧急制动时的刹车距离，并提供车辆的操控性能。
然而，ABS系统并不能完全消除车辆滑移的可能性，仍然存在制动盲区。
在极端的路面条件下，比如冰雪路面等，无论是否有ABS，制动距离仍可能很长，因此驾驶员在驾驶车辆时仍需保持警惕，合理使用制动装置。
4. ABS在实际驾驶中的作用ABS系统广泛装备在现代汽车中，对于驾驶员提高车辆控制能力、减少事故发生有着重要作用。
尤其是在紧急情况下，ABS系统的作用更为突出。
在紧急踩下刹车踏板时，ABS会迅速切断制动皮质，释放相关制动系统，使车轮恢复旋转状态，并根据所需制动力度调整制动压力。
这种动态的制动控制可以帮助驾驶员避免车辆失控，有效提高了行车安全性。
5. ABS的进一步发展随着科技的进步和汽车工业的发展，ABS系统不断升级和改进。
现代的ABS 系统已经具备了更加精确的控制能力和更高的稳定性。
同时，一些汽车制造商还加入了电子制动力分配系统以及牵引力控制系统等功能，进一步提高了车辆的稳定性和操控性能。
这些技术的不断发展使ABS已成为现代汽车不可或缺的安全装备之一。
如何正确使用防抱死制动系统
如何正确使用防抱死制动系统防抱死制动系统（Anti-lock Braking System，简称ABS）是一种先进的汽车制动系统，它通过防止车轮在制动过程中出现抱死的情况，提高了车辆在制动时的稳定性和操控性。
正确使用防抱死制动系统能够保证行车安全，下面将介绍如何正确使用防抱死制动系统。
一、了解防抱死制动系统的工作原理在使用防抱死制动系统之前，我们首先需要了解它的工作原理。
防抱死制动系统通过感知车轮的轮胎滑动情况，及时调节制动压力，以防止车轮抱死。
当车辆需要紧急制动或在湿滑路面上行驶时，防抱死制动系统会自动调节制动压力，使车轮保持较高的制动力，防止车辆失控。
二、遇到紧急制动情况时正确使用防抱死制动系统1.保持稳定：在紧急刹车时，保持方向盘稳定，不要突然转动方向盘。
2.保持脚部放松：在踩下制动踏板时，保持脚部放松，不要踩踏板过分用力，以免制动系统反应迟缓。
3.持续制动：在紧急刹车过程中，保持持续制动，不要短时间内多次松开刹车踏板。
4.不要踩刹车踏板过长时间：如果在紧急刹车过程中，踩刹车踏板时间过长，可能会导致制动系统过热，影响制动效果。
三、在湿滑路面上正确使用防抱死制动系统1.避免急刹车：在湿滑路面上行驶时，尽量避免急刹车，以免车轮抱死而导致失控。
2.保持适度制动压力：在湿滑路面上行驶时，通过轻踩制动踏板，保持适度制动压力，防止车轮抱死。
3.提前减速：在湿滑路面上行驶时，提前预判行车情况，适当减速，保持安全车距。
四、保持防抱死制动系统的良好状态1.定期检查：定期检查制动系统的工作状态，如制动液的补充、制动片和制动盘的磨损情况等。
2.及时维修：一旦发现制动系统出现异常情况，如制动距离明显延长、制动踏板感觉变得异常等，应及时进行维修。
3.注意保养：定期进行车辆保养，包括清洁轮胎沟槽、更换磨损严重的轮胎等，以确保车辆正常运行和防抱死制动系统的有效性。
总之，正确使用防抱死制动系统可以提高行车安全性，但也需要我们合理操作和保养车辆。
防抱死实验报告
一、实验目的1. 了解防抱死制动系统（ABS）的工作原理和功能。
2. 掌握ABS系统的组成和各部件的作用。
3. 通过实验验证ABS系统在紧急制动时的性能。
4. 提高对汽车制动系统的认识和实际操作能力。
二、实验原理防抱死制动系统（ABS）是一种能够防止汽车在紧急制动时车轮抱死的电子控制系统。
其工作原理如下：当驾驶员紧急制动时，ABS系统通过检测车轮转速，实时调整制动压力，使车轮保持一定的滑动率，从而保证车轮在制动过程中始终处于滚动状态，避免车轮抱死，提高制动性能和行车安全。
三、实验设备1. 汽车ABS实验台2. 车轮转速传感器3. 制动压力传感器4. 数据采集系统5. 计算机软件四、实验步骤1. 准备工作（1）将汽车停放在平坦、干燥的场地上，确保车辆稳定。
（2）连接实验设备，包括车轮转速传感器、制动压力传感器、数据采集系统和计算机。
（3）检查各传感器和设备是否正常工作。
2. 实验操作（1）启动汽车，使发动机运行在稳定状态。
（2）打开数据采集系统，记录车轮转速和制动压力数据。
（3）进行紧急制动操作，观察车轮转速和制动压力的变化。
（4）重复实验操作，记录不同制动强度下的车轮转速和制动压力数据。
3. 数据分析（1）将实验数据导入计算机软件，进行数据处理和分析。
（2）绘制车轮转速和制动压力随时间变化的曲线。
（3）分析车轮转速和制动压力的变化规律，验证ABS系统的工作原理。
五、实验结果与分析1. 车轮转速变化在紧急制动过程中，车轮转速迅速下降，当车轮即将抱死时，转速下降至最低点。
随后，ABS系统通过调整制动压力，使车轮转速逐渐回升，保持在一定的滑动率范围内。
2. 制动压力变化在紧急制动过程中，制动压力先迅速上升，随后在ABS系统的控制下，制动压力在车轮即将抱死时达到最大值，随后逐渐下降，使车轮转速回升。
3. 实验结论通过实验验证，防抱死制动系统（ABS）在紧急制动过程中能够有效防止车轮抱死，提高制动性能和行车安全。
汽车制动防抱死系统
第七章汽车制动防抱死系统制动防抱死系统功用、基本组成及控制方式1、ABS功用制动防抱死系统(简称ABS，Anti-lock Brake System)，是汽车上的一种主动安全装置。
其作用就是防止汽车制动时车轮抱死拖滑，并把车轮的滑移率保持在Sp左右的一定范围内，以提高汽车制动过程中的方向稳定性、转向控制能力和缩短制动距离，使汽车制动更为安全有效。
ABS的优点：(1)制动时保持方向稳定性（图7-1）。
控制车轮滑动率基本在20％附近，有效防止汽车侧滑、甩尾、调头等现象发生。
图7-1 保持方向稳定性(2)制动时保持转向控制能力，如图7-2。
不会出现汽车前轮抱死产生的方向失控事故。
图7-2 保持转向控制能力(3)缩短制动距离（松散的沙土和积雪较深的路面除外）（图7-3）。
保持制动力在最佳的范围内。
图7-3 缩短制动距离(4)减少轮胎磨损。
车轮保持在既滚又滑的状态，克服车轮抱死造成的轮胎杯型磨损和轮胎面磨损不均匀的缺点。
(5)减少驾驶员紧张情绪。
传统制动系统进行制动时，驾驶员往往产生一种紧张情绪，缺乏安全感。
装备ABS 与未装备ABS 汽车相比，各项安全指标的下降百分比见图7-4。
图7-4 安全指标比较2、ABS 基本组成及控制原理制动防抱死系统是在常规制动装置的基础上增加一电子控制系统，一般由传感器、电子控制器(ECU)和执行器（制动压力调节器）组成（图7-5）。
7.10%17.40%13.90%11%0.00%5.00%10.00%15.00%20.00%事故数量人员伤亡车辆损伤其他损失安全指标下降率图7-5 ABS基本组成及控制原理示意图传感器感受系统控制所需的汽车行驶状态参数，并将运动物理量转换成为电信号。
电子控制器根据传感器信号及其内部存储信号，经过计算、比较和判断后，向执行器发出控制指令，同时监控系统的工作状况。
执行器则根据ECU的指令，依靠由电磁阀及相应的液压控制阀组成的液压调节系统对制动系统实施增压、保压或减压的操作（图7-6），让车轮始终处于理想的运动状态。
第四章电控制动防抱死系统abs
附着系数与滑移率的关系分析
由图可见： ① 附着系数取决于路面性质。
一般干燥路面附着系数大，潮湿路面 附着系数小，冰雪路面附着系数更小。 ② 在各种路面上，附着系数都随滑移率的 变化而变化。 ③ 在各种路面上，当滑移率为20%左右时， 纵向附着系数最大，制动效果最好。
分析结论
综上所述，为了获得最佳制动性能，应 将滑移率控制在10%~25%范围内。
因此，通过采用ABS，使汽车在制 动过程中自动调节车轮的制动力，防止 车轮抱死滑移，从而缩短制动距离，提 高方向稳定性，增强转向控制能力，减 少交通事故的发生。
汽车防滑控制系统－ABS与ASR 二、制动防抱死系统（ABS） 1．制动防抱死系统的基本组成和工作原理
汽车防滑控制系统－ABS与ASR 可变容积式制动压力调节器
第四章 电控制动防抱死系统（ABS）
滑移率实际意义是车轮总制动距离内滑动距离所占的比例大小
s v r 100%
v
v vw 100% 1 vw 100% 1 r 100%
v
v
v
式中 v ——车轮中心的速度(m/s)；
轮速Vω = 0
汽车防滑控制系统－ABS与ASR 滑移率与附着系数φ的关系
附着系数与滑移率的关系分析
由图可见： ① 附着系数取决于路面性质。
一般干燥路面附着系数大，潮湿路面 附着系数小，冰雪路面附着系数更小。 ② 在各种路面上，附着系数都随滑移率的 变化而变化。 ③ 在各种路面上，当滑移率为20%左右时， 纵向附着系数最大，制动效果最好。
➢各制动轮压力均可单独调节（轮控制）- 控制精度高； ➢制动时可最大限度地利用每个车轮的附着力 - 方向稳定性 好；
abs防抱死工作原理
abs防抱死工作原理
ABS（Antilock Braking System，防抱死制动系统）是一种车辆安全系统，其主要功能是在紧急制动时防止车轮抱死，以维持车辆的稳定性和操控性。
以下是ABS的工作原理：
1.传感器监测车轮速度：
ABS系统通过安装在每个车轮上的传感器来监测车轮的速度。
这些传感器可以实时测量每个车轮的旋转速度。
2.比较车轮速度：
ABS控制单元会不断比较各个车轮的速度。
当系统检测到某个车轮的速度远远高于其他车轮，表明该车轮即将抱死。
3.制动压力调节：
一旦系统检测到某个车轮即将抱死，它会迅速调整该车轮的制动压力。
这通常通过抑制或释放制动液压压力来实现。
4.防抱死控制：
ABS系统能够快速而反复地调整每个车轮的制动力，使制动力处于最佳状态，防止车轮抱死。
这个过程通常在毫秒内完成。
5.保持车辆稳定：
防抱死控制的主要目标是保持车辆的稳定性和操控性。
通过防止车轮抱死，驾驶员仍能保持对车辆的操控，避免因制动时车轮抱死而导致的失控情况。
6.重复监测和调整：
ABS系统持续监测车轮的速度，根据实时情况调整制动力。
这个过程在制动时持续进行，确保车辆在紧急制动情况下始终保持最佳操控性。
通过这种方式，ABS系统能够在紧急制动时防止车轮抱死，避免了传统制动系统可能导致的车辆失控和打滑问题。
这使得驾驶员能够更好地控制车辆，提高了行车安全性。
防抱死制动系统(abs)的工作原理
防抱死制动系统(abs)的工作原理
防抱死制动系统（Anti-Lock Braking System，简称ABS）是一种针对车辆制动系统的安全辅助装置。
其工作原理如下：
1. 传感器：ABS系统会安装在车轮或车轮轴附近的传感器来感知车轮的转速。
通常使用轮速传感器或车辆稳定性控制系统（ESP）传感器。
2. 控制单元：传感器将感知到的车轮转速信息传输给ABS控制单元。
控制单元会根据车轮转速的变化来判断是否存在抱死现象。
3. 刹车操作：当驾驶员踩下刹车踏板时，传感器会感知到车轮的减速。
如果控制单元判断存在抱死现象，它会迅速调整刹车系统的液压压力。
4. 减压阀：控制单元通过减压阀来迅速减小液压压力，使刹车器官中的压力减小。
这可以防止制动器锁死并保持车轮旋转。
5. 压力重建：一旦抱死现象过去，控制单元会重新增加刹车器官中的液压压力，以便继续制动。
总的来说，ABS系统通过监测和调整车轮的转速，确保制动时车轮不会被完全锁死，从而保持车辆的操控性和稳定性，防止车辆在制动过程中失控，提高驾驶员的制动能力和安全性。
简述汽车制动防抱死系统工作原理
简述汽车制动防抱死系统工作原理汽车制动防抱死系统（Anti-lock Braking System，简称ABS）是一种安全装置，旨在提高车辆制动时的稳定性和控制性。
它通过监测并防止车轮在制动时锁死，可以帮助司机更好地控制车辆，并减少制动距离。
本文将简要介绍汽车制动防抱死系统的工作原理。
汽车制动防抱死系统的工作原理基于车轮附着力和滑动关系。
在车辆制动时，车轮与地面之间会产生摩擦力，该摩擦力使车辆减速。
而当制动力过大时，车轮容易因过高的摩擦力而锁死，导致车轮与地面失去接触，使车辆在制动过程中丧失操控性和稳定性。
为了防止车轮锁死，ABS系统的主要作用是在车轮接近锁死状态时迅速调节制动力，使之保持在一定范围内，确保车辆仍然具有操控性和稳定性。
下面将详细介绍ABS系统的工作过程。
首先，需要了解车辆制动系统的构造。
现代汽车制动系统由多个部件组成，包括制动踏板、制动泵、制动分配器、制动片和制动盘等。
在正常制动过程中，司机通过制动踏板施加力道，这会产生一定的液压压力，通过制动泵将液压传递给制动分配器。
制动分配器会根据车轮的制动需求将液压力传递给制动片，使其与制动盘产生摩擦，并使车辆减速。
ABS系统通过一系列传感器对车轮（通常为每个车轮一个传感器）的速度和加速度进行监测。
这些传感器可以测量车轮旋转的角度和速度，并将这些信息传递给ABS系统的控制单元。
ABS系统的控制单元是整个系统的核心部件。
它接收来自传感器的数据，并根据这些数据进行分析和计算。
控制单元根据车轮的加速度和速度来判断车轮是否有锁死的风险。
当控制单元检测到车轮即将发生锁死时，它会通过制动泵控制系统向制动器驱动元件（例如液压阀）发送指令，迅速减小车轮的制动液压压力。
这个过程称为“减压”，目的是降低车轮的制动力，使车轮在临界点附近运行，而不是锁死。
当控制单元检测到车轮的锁死风险消失后，它会立即恢复制动压力，使车轮继续制动。
此外，ABS系统还可以根据不同车辆和道路条件进行调整。
防抱死制动系统(ABS系统)
21
④增压状态。 电磁阀：不通电主缸轮缸，轮缸储液室 P 回油泵：不工作 STN2000 Gsi 如图所示。
来由：“循环式”制动压力调节器
回油泵：一直工作（？）
22
（2）可变容积式。 结构特点：制动管路与ABS（电磁阀）控制
管路隔开。 组成：调压电磁阀7；储能器3；电动泵4；控
制活塞14；储液室5（如图14-30） ①常规制动状态。 电磁阀：不通电控制活塞左腔储液室 控制活塞：顶开单向阀13 主缸轮缸 P
2
防抱死制动系统（ABS系统）
1.1 ABS系统概述
1.ABS系统的作用 ➢ 控制滑动率在最佳范围，使车辆在紧急制动时能保持较好的操纵
稳定性并使制动力达到最大。 2.ABS系统的优点 1）提高了汽车制动时的稳定性 2）缩短了制动距离 3）减少了轮胎磨损 4）操作简单方便
3
3.ABS系统的分类 1）按生产厂家分类 ➢博世（BOSCH）ABS系统，由德国博世公司生产。如STN2000Gsi。 ➢戴维斯（TEVES）ABS系统，德国戴维斯公司生产。如雪弗兰子弹头。 ➢德尔科（DELCO）ABS系统，由美国德尔科公司生产。如GM、Daewoo。 ➢本迪克斯（BENDIX）ABS系统，由美国本迪克斯公司生产。如Chrysler。 2）按控制通道分类 四/三/双/单通道ABS（哪种应用最广？）
20
②保压状态。（提问：何时触发？） 电磁阀：小电流主缸轮缸，轮缸储液室
P不变 回油泵：不工作 STN2000 Gsi 如图所示。
③减压状态。 ➢ 电磁阀：大电流主缸轮缸，轮
缸储液室 P ➢ 回油泵：工作回油（why？） 作用：为下一周期作准备，并可
防止踏板下降——又称“再循环 泵” 踏板有反弹感 STN2000 Gsi 如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防抱死制动系统听一听！了解防抱死制动系统的发展历史；掌握防抱死制动系统的基本原理；掌握防抱死制动系统的基本组成以及各部件的结构和功能；了解其它几种先进的制动系统。
通过本章的学习，使读者对日益受到关注的ABS系统有一个全面的认识。
从汽车如何制动、该怎样制动、如何充分利用地面的附着条件等问题出发，理解防抱死制动系统的控制内容、控制过程以及最终的控制目标。
对于ABS的基本原理要有充分的理解，可参阅有关介绍ABS的书籍；对于ABS的基本结构，掌握各元件的功能以及如何实现这些功能；了解其它先进的制动系统。
建议读者对实际的汽车制动系统进行观察，了解其布置及各部件的结构功能。
发展历史基本原理滑动率与附着系数的关系ABS控制及布置方式ABS的工作过程基本结构轮速传感器液压调节器电子控制单元其它先进的制动系统电子控制助力器滑动率与附着系数的关系汽车的制动过程ABS控制及布置方式汽车的制动过程ABS的工作过程小结转速传感器液压调节器电子控制单元小结电子控制助力器全电子制动系统智能制动控制系统小结全电子制动系统智能制动控制系统当汽车制动前轮抱死时，汽车会失去转向能力，后轮抱死时会造成汽车急转甩尾。
制动防抱死系统就是在制动过程中防止车轮被制动抱死，提高制动减速度、缩短制动距离，能有效地提高汽车的方向稳定性和转向操纵能力，保证汽车的行驶安全。
ABS 系统对汽车性能的影响主要表现在减少制动距离、保持转向操纵能力、提高行驶方向稳定性以及减少轮胎的磨损方面。
显示视频用鼠标指向下图框中的文字，你将看到更多信息！下一页滑动率与附着系数的关系汽车在制动时，车速与轮速之间产生速度差，车轮发生滑动现象。
滑动率的定义为：在非制动状态（滑动率为0）下，制动附着系数等于0；在制动状态下，滑动率达到最优滑动率时，制动附着系数最大，在此之前的区域为稳定区域；之后，随着滑动率的增大制动附着系数反而减少，侧向附着系数也下降很快，汽车进入不稳定区域，特别是当滑动率为100%时，侧向附着系数接近于0，也就是汽车不能承受侧向力，这是很危险的。
所以应将制动滑动率控制在稳定区域内。
附着系数的大小取决于道路的材料、状况以及轮胎的结构、胎面花纹和车速等因素。
上一页下一页汽车的制动过程在制动时车轮由于制动力矩的作用，地面给车轮一个制动力。
随着制动力矩的增大，制动压力增大，车轮速度开始降低，滑动率和车轮转矩增大。
可以认为在最优滑动率之前，车轮转矩和制动力矩同步增长，这就是说，在该阶段车轮减速度和制动力矩增大速度成正比且在该区域制动主要是滑转。
但是，继续增大制动力矩，滑动率超过最优滑动率后进入不稳定区域，车轮的滑转程度不断增加，制动附着系数将减少，侧向附着系数将迅速降低。
最终使车轮速度大幅度减少直至车轮抱死，这期间的车轮减速度非常大。
轮胎印迹的变化经历了车轮自由滚动、制动和抱死三个过程。
ABS的控制及布置方式ABS系统中，能够独立进行制动压力调节的制动管路称为控制通道。
如果对某车轮的制动压力可以进行单独调节，这种控制方式称为独立控制；如果对两个(或两个以上)车轮的制动压力一同进行调节，则称这种控制方式为一同控制。
在两个车轮的制动压力进行一同控制时，如果以保证附着力较大的车轮不发生制动抱死为原则进行制动压力调节，称这种控制方式为按高选原则一同控制；如果以保证附着力较小的车轮不发生制动抱死为原则进行制动压力调节，则称这种控制方式为按低选原则一同控制。
按照控制通道数目的不同，ABS系统分为四通道、三通道、双通道和单通道四种形式，而其布置形式却多种多样。
四通道ABS对应于双制动管路的H型(前后)或X型(对角)两种布置形式，四通道ABS也有两种布置形式。
为了对四个车轮的制动压力进行独立控制，在每个车轮上各安装一个转速传感器，并在通往各制动轮缸的制动管路中各设置一个制动压力调节分装置(通道)。
由于四通道ABS可以最大程度地利用每个车轮的附着力进行制动，因此汽车的制动效能最好。
但在附着系数分离(两侧车轮的附着系数不相等)的路面上制动时，由于同一轴上的制动力不相等，使得汽车产生较大的偏转力矩而产生制动跑偏。
因此，ABS通常不对四个车轮进行独立的制动压力调节。
ABS的控制及布置方式三通道ABS四轮ABS大多为三通道系统，而三通道系统都是对两前轮的制动压力进行单独控制，对两后轮的制动压力按低选原则一同控制。
按对角布置的双管路制动系统中，虽然在通往四个制动轮缸的制动管路中各设置一个制动压力调节分装置，但两个后制动压力调节分装置却是由电子控制装置一同控制的，实际上仍是三通道ABS。
由于三通道ABS对两后轮进行一同控制，对于后轮驱动的汽车可以在变速器或主减速器中只设置一个转速传感器来检测两后轮的平均转速。
汽车紧急制动时，会发生很大的轴荷转移(前轴荷增加，后轴荷减小)，使得前轮的附着力比后轮的附着力大很多(前置前驱动汽车的前轮附着力约占汽车总附着力的70%-80%)。
对前轮制动压力进行独立控制，可充分利用两前轮的附着力对汽车进行制动，有利于缩短制动距离，并且汽车的方向稳定性却得到很大改善。
ABS的控制及布置方式双通道ABS双通道ABS在按前后布置的双管路制动系统的前后制动管路中各设置一个制动压力调节分装置，分别对两前轮和两后轮进行一同控制。
两前轮可以根据附着条件进行高选和低选转换，两后轮则按低选原则一同控制。
对于后轮驱动的汽车，可以在两前轮和传动系中各安装一个转速传感器。
当在附着系数分离的路面上进行紧急制动时，两前轮的制动力相差很大，为保持汽车的行驶方向，驾驶员会通过转动转向盘使前轮偏转，以求用转向轮产生的横向力与不平衡的制动力相抗衡，保持汽车行驶方向的稳定性。
但是在两前轮从附着系数分离路面驶入附着系数均匀路面的瞬间，以前处于低附着系数路面而抱死的前轮的制动力因附着力突然增大而增大，由于驾驶员无法在瞬间将转向轮回正，转向轮上仍然存在的横向力将会使汽车向转向轮偏转方向行驶，这在高速行驶时是一种无法控制的危险状态。
双通道ABS多用于制动管路对角布置的汽车上，两前轮独立控制，制动液通过比例阀(P阀)按一定比例减压后传给对角后轮。
对于采用此控制方式的前轮驱动汽车，如果在紧急制动时离合器没有及时分离，前轮在制动压力较小时就趋于抱死，而此时后轮的制动力还远未达到其附着力的水平，汽车的制动力会显著减小。
而对于采用此控制方式的后轮驱动汽车，如果将比例阀调整到正常制动情况下前轮趋于抱死时，后轮的制动力接近其附着力，则紧急制动时由于离合器往往难以及时分离，导致后轮抱死，使汽车丧失方向稳定性。
由于双通道ABS难以在方向稳定性、转向操纵能力和制动距离等方面得到兼顾，因此目前很少被采用。
上一页下一页ABS的控制及布置方式单通道ABS所有单通道ABS都是在前后布置的双管路制动系统的后制动管路中设置一个制动压力调节装置，对于后轮驱动的汽车只需在传动系中安装一个转速传感器。
对于后轮驱动的汽车，可以在两前轮和传动系中各安装一个转速传感器。
当在附着系数分离的路面上进行紧急制动时，两前轮的制动力相差很大，为保持汽车的行驶方向，驾驶员会通过转动转向盘使前轮偏转，以求用转向轮产生的横向力与不平衡的制动力相抗衡，保持汽车行驶方向的稳定性。
在两前轮从附着系数分离路面驶入附着系数均匀路面的瞬间，以前处于低附着系数路面而抱死的前轮的制动力因附着力突然增大而增大，由于驾驶员无法在瞬间将转向轮回正，转向轮上仍然存在的横向力将会使汽车向转向轮偏转方向行驶，这在高速行驶时是一种无法控制的危险状态。
ABS的工作过程在制动时轮速传感器测量车轮的速度，如果一个车轮有抱死的可能时，车轮减速度增加很快，车轮开始滑转。
如果该减速度超过设定的值，控制器就会发出指令，让电磁阀停止或减少车轮的制动压力，直到抱死的可能消失为止。
为防止车轮制动力不足，必须再次增加制动压力。
在自动制动控制过程中，必须连续测量车轮运动是否稳定，应通过调节制动压力（加压、减压和保压）使车轮保持在制动力最大的滑转范围内。
制动控制的参数一般为车轮的减速度、加速度以及滑动率的三者综合。
在制动开始时，制动压力和车轮角减速度增加，在阶段1末，即轮减速度达到设定的门限值-a，（这里指绝对值），相应的电磁阀转换到“压力保持”状态，同时形成参考车速并在给定的斜率下作相应递减，滑动率的值是由参考车速计算得出，如果滑动率小于门限值，系统则进行一段保压（阶段2），当滑动率大于门限值，电磁阀转换到“压力下降”的状态，即阶段3，由于制动压力下降，车轮的角减速度回升，当达到-a值时，制动压力开始保持（第4阶段），当轮角减速度随着车轮的回升达到加速，达到门限值＋a，这时压力仍然保持，让车轮进一步回升到门限值＋Ak（表明是高附着系数路面），这时使制动压力再次增加（第5阶段），使车轮角加速度下降，；当车轮角加速度再回到+Ak时，进行保压（第6阶段）；车轮角加速度值回落到＋a值，此时车轮已进入稳定制动区域，并且稍有制动不足，这一区域的制动时间要尽可能延长，因此，阶段7的制动压力采用小的阶梯上升，一般较初始压力梯度小得多，直到车轮减速度再次超过门限值-a值，以后的控制循环过程就和前面一样了。
转速传感器液压调节器电子控制单元返回滑动率与附着系数的关系ABS控制及布置方式汽车的制动过程ABS的工作过程返回电子控制助力器全电子制动系统智能制动控制系统返回本节主要介绍了滑动率与附着系数的关系、ABS的控制及布置方式以及ABS的工作过程。
滑动率与附着系数的关系是ABS控制的基础和控制的目标，采用ABS系统的主要目的就是充分利用地面的附着系数。
ABS的控制及布置方式介绍了目前普遍的几种形式。
简单讨论了ABS的工作过程。
与一般的制动系统相比，防抱死制动系统有什么优点？清华大学汽车工程系本书编写组，汽车构造，北京：人民邮电出版社，2000陈家瑞主编，汽车构造（下册），北京：机械工业出版社，2001余志生主编，汽车理论，北京：机械工业出版社，2000王望予主编，汽车设计，北京：机械工业出版社，2001Horsp Bauer. Automotive Handbook(Bosch)(4th Edition). Stuttgart:Robert BoschGmbH,1996Rudolf limpert. Brake Design and Safety. Society of Automotive Engineering. Inc,1992(德)M.米奇克, 汽车动力学A卷(第2版). 陈荫三译. 北京:人民交通出版社,1992李东江,宋良玉,现代汽车电子控制技术,北京:科学技术文献出版社,1998 下一页看看这个小动画！电磁式转速传感器作用测出车轮的转速，并把速度信号送到ECU。
信号产生原理传感器与普通的交流发电机原理相同。
