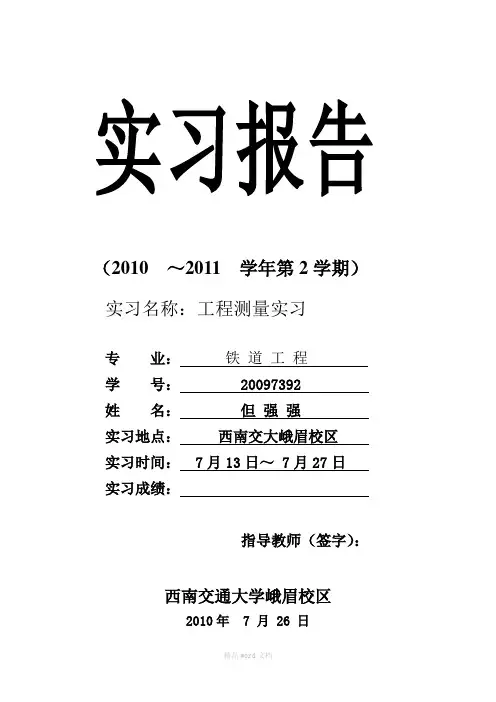

工程测量实习报告(西南交通大学峨眉校区)

1.3 已知数据

1-4已知点坐标

点号X Y

QD 3274130.178 469243.563 K1+000

JD 3273492.641 470803.37 R=813.5m L0=120m

ZD 3271027.62 471717.729 桥K2+600-K3+100

1-5导线点示意图

点号

坐标

高程(m) X(m) Y(m)

H02 3272568.719 470906.456 500.000 H06 3272703.949 470896.370

H20 3273485.054 470353.717

H22 3273505.923 470283.643 506.706 1.4地形、交通、植被及气候情况

3.2方案的实施

3.2.1 选点方案

导线现场踏勘选点时，应注意的要求：

Ⅰ、相邻导线点间通视良好，以便于角度和距离的测量；

Ⅱ、点位应选在土质坚实并便于保存之处；

Ⅲ、在点位上，视野应开阔，便于测绘周围的地物和地貌

Ⅳ、导线边长应按照相关的规定，最长不超过平均边长的两倍，相邻边长尽可能的相等

Ⅴ、导线点的布置除满足导线测量的技术要求外，应便于施工放样

Ⅵ、导线点应选在避免影响交通的路上，选定点以后，要以红漆标注

Ⅶ、导线点统一编号，以便于测量应用和资料整理

3.2.2导线点选点示意图

6.1.3实习中引起的误差原因及解决方法：

1. 各种测量误差的来源，其主要有三个方面：

（1）.仪器误差（仪器本身所决定，属客观误差来源）。

（2）观测误差（由于人员的技术水平而造成，属于主观误差来源）。

（3）外界影响误差（受到如温度、大气折射等外界因素的影响而这些因素又时时处于变动中而难以控制，属于可变动误差来源）。

2. 减少测量误差的方法：：

（1）在仪器选择上要选择精度较高的合适仪器。

（2）提高自身的测量水平，降低误差水平。

（3）通过各种处理数据的数学方法如多次测量取平均值等来减少误差。

3.桥墩放样方向偏差原因及解决方法

原因：①支导线未附合②全站仪角度秒数不够精确

解决方法：初步交会得出点1′作为临时点。然后将经纬仪安置在加密点A和B精确测量实际角度若干个测回，设测得角度值分别为和与测设数据、

比较得出角度修正值Δ和Δ，由于角度修正值Δ、Δ很小，所以用图解法求出点1的正确位置的正确位置，具体方法如下：

①用一张图纸，在其上按夹角180°--绘出从1′到A、B的方向线

②像精密测设水平角一样，利用作垂距来修正角值，垂距Δ按下式计算：

为从1分别到A、B的距离，可用坐标反算法求得

③由于较小得多，所以由点1到A、B的方向线可以认为是分别平行于由点1′到A、B的方向线。按实际尺寸作距离A1′、B1′分别为的平行线，其交点即为点1的精确位置。作平行线时应注意的正负号

④将画好的图纸平放在交点上，使图纸上的1′重合，旋转图纸使1′A方向对
