X电容和放电电阻计算以及Y电容漏电流计算

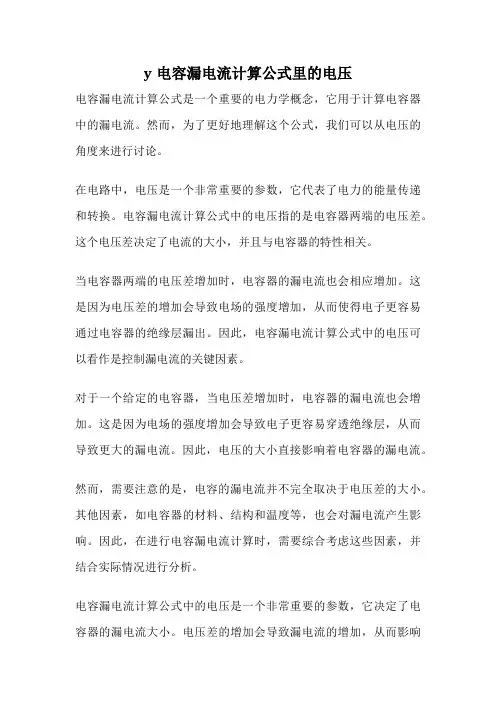

y电容漏电流计算公式里的电压
y电容漏电流计算公式里的电压
电容漏电流计算公式是一个重要的电力学概念，它用于计算电容器中的漏电流。
然而，为了更好地理解这个公式，我们可以从电压的角度来进行讨论。
在电路中，电压是一个非常重要的参数，它代表了电力的能量传递和转换。
电容漏电流计算公式中的电压指的是电容器两端的电压差。
这个电压差决定了电流的大小，并且与电容器的特性相关。
当电容器两端的电压差增加时，电容器的漏电流也会相应增加。
这是因为电压差的增加会导致电场的强度增加，从而使得电子更容易通过电容器的绝缘层漏出。
因此，电容漏电流计算公式中的电压可以看作是控制漏电流的关键因素。
对于一个给定的电容器，当电压差增加时，电容器的漏电流也会增加。
这是因为电场的强度增加会导致电子更容易穿透绝缘层，从而导致更大的漏电流。
因此，电压的大小直接影响着电容器的漏电流。
然而，需要注意的是，电容的漏电流并不完全取决于电压差的大小。
其他因素，如电容器的材料、结构和温度等，也会对漏电流产生影响。
因此，在进行电容漏电流计算时，需要综合考虑这些因素，并结合实际情况进行分析。
电容漏电流计算公式中的电压是一个非常重要的参数，它决定了电容器的漏电流大小。
电压差的增加会导致漏电流的增加，从而影响
电容器的性能。
因此，在电容漏电流计算中，我们必须充分考虑电压的影响，并结合其他因素进行综合分析。
只有这样，我们才能更好地理解电容漏电流计算公式，并应用于实际工程中。
安规 电容介绍(X电容,Y电容作用)
1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安規電容通常只用于抗干擾電路中的濾波作用。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。
Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF（472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
电源安规知识
什么是安规电容 X 电容 Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器.(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线.在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分.(这些都不是按什么材质来分的,以后多学习.)至于安规标准各个国家有一些差别,但额定电压无非就是250和400.各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X 电容要求.所以就有的安规电容上标X1Y1,X1Y2...火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y.由于火线与0线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值.火线与地线直接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级,正如 james bai所说的,太大的容值电容会在电源断电后对人对器件产生影响.二:EMC---电磁兼容测试介绍EMC全称Electro-Magnetic Compatibility.指的是设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力.EMC是评价产品质量的一个重要指标.EMC测试包括:(1)EMI(Electro-Magnetic Interference)---电磁骚扰测试此测试之目的为:检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之电器产品的影响.(2)EMS(Electro-Magnetic Susceptibility)---电磁抗扰度测试此测试之目的为:检测电器产品能否在电磁环境中稳定工作,不受影响.其中EMI包括:(1) 辐射骚扰测试(RE)---测试标准:EN55022(2) 传导骚扰测试(CE)---测试标准:EN55022(3) 谐波电流测试(Harmonic)---测试标准:EN 61000-3-2(4) 电压变化与闪烁测试(Flicker)---测试标准:EN 61000-3-3EMS包括:(1) 静电放电抗扰度测试(ESD)---测试标准:EN6100-4-2(2) 射频电磁场辐射抗扰度(RS)---测试标准:EN61000-4-3(3) 射频场感应的传导骚扰抗扰度(CS)---测试标准:EN61000-4-6(4) 电快速瞬变脉冲群抗扰度测试(EFT)---测试标准:EN61000-4-4(5) 浪涌(冲击)抗扰度(SURGE)---测试标准:EN61000-4-5(6) 电压暂降,短时中断和电压变化抗扰度测试(DIP)---测试标准:EN61000-4-11(7) 工频磁场抗扰度测试(PFMF)---测试标准:EN61000-4-8开关电源测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
电容计算公式
电容定义式C=Q/UQ=I*T电容放电时间计算：C=(Vwork+ Vmin)*l*t/( Vwork2 -Vmin2)电压（V）= 电流⑴x 电阻（R）电荷量（Q）= 电流⑴x 时间（T）功率（P） = V x I （I=P/U; P=Q*U/T）能量（W） = P x T = Q x V 容量F=库伦（C）/电压（V）将容量、电压转为等效电量电量二电压（V） x 电荷量（C）实例估算：电压5.5V仆（1法拉电容）的电量为5.5C （库伦），电压下限是3.8V，电容放电的有效电压差为5.5-3.8=1.7V ，所以有效电量为1.7C。
1.7C=1.7A*S （安秒）=1700mAS（毫安时）=0.472mAh （安时）若电流消耗以10mA 计算，1700mAS/10mA=170S=2.83min（维持时间分钟）电容放电时间的计算在超级电容的应用中，很多用户都遇到相同的问题，就是怎样计算一定容量的超级电容在以一定电流放电时的放电时间，或者根据放电电流及放电时间，怎么选择超级电容的容量，下面我们给出简单的计算公司，用户根据这个公式，就可以简单地进行电容容量、放电电流、放电时间的推算，十分地方便。
C(F):超电容的标称容量；R(Ohms):超电容的标称内阻；ESR(Ohms) 1KZ下等效串联电阻；Vwork(V):正常工作电压Vmin(V):截止工作电压；t(s):在电路中要求持续工作时间；Vdrop(V):在放电或大电流脉冲结束时，总的电压降；1(A):负载电流；超电容容量的近似计算公式，保持所需能量=超级电容减少的能量。
保持期间所需能量=1/2l(Vwork+ Vmi n)t ；超电容减少能量=1/2C(Vwork -Vmin )，因而，可得其容量(忽略由IR引起的压降)C=(Vwork+ Vmin)*l*t/( Vwork 2 -Vmin 2)举例如下：如单片机应用系统中，应用超级电容作为后备电源，在掉电后需要用超级电容维持100mA的电流，持续时间为10s,单片机系统截止工作电压为4.2V，那么需要多大容量的超级电容能够保证系统正常工作？由以上公式可知：工作起始电压Vwork = 5V工作截止电压Vmin= 4.2V工作时间t=10s工作电源I = 0.1A那么所需的电容容量为:C=(Vwork+ Vmin)*l*t/( Vwork 2 -Vmin 2)=(5+4.2)*0.1*10/(5 2 -4.2 )= 1.25F根据计算结果，可以选择 5.5V 1.5F电容就可以满足需要了。
电容与充放电问题计算
电容与充放电问题计算电容是电路中常用的元件之一，广泛应用于各种电子设备中。
在电容器中，能够存储电荷的两个导体板之间被一层绝缘材料（电介质）所隔开。
当电容器连接到电源时，电容器内的电荷将通过电路进行充放电过程。
在本文中，我们将介绍电容与充放电问题的计算方法。
一、电容的定义与计算公式电容的定义是指，电容器中储存的电荷量与电容器两端电压之间的比值。
电容的单位是法拉（F）。
常用的计算公式为：C = Q / V其中，C代表电容（单位为法拉），Q代表电容器中储存的电荷量（单位为库仑），V代表电容器两端的电压（单位为伏特）。
二、电容的串联与并联1. 电容的串联当多个电容器串联时，它们的电压是相同的，而总电荷量则取决于各电容器储存的电荷量之和。
因此，串联电容的计算公式为：1 / C = 1 / C1 + 1 / C2 + 1 / C3 + ...其中，C代表总串联电容，C1、C2、C3代表各个电容器的电容值。
2. 电容的并联当多个电容器并联时，它们的电荷量是相等的，而总电压则取决于各电容器各自的电压。
因此，并联电容的计算公式为：C = C1 + C2 + C3 + ...其中，C代表总并联电容，C1、C2、C3代表各个电容器的电容值。
三、电容的充电与放电电容器可以通过充电过程储存电荷，也可以通过放电过程释放储存的电荷。
1. 电容的充电电容充电的过程中，当电压源连接到电容器上时，电压源将提供能量，将电荷从电源的正极传递到电容器的正极板上，同时原有电荷向电容器内部靠拢。
在充电过程中，电容器的电荷量逐渐增加，直到达到与电压源相等的电压值。
充电过程中的电压变化关系可以用以下公式表示：V = V0 * (1 - e^(-t / RC))其中，V代表充电后的电容器电压（单位为伏特），V0代表电压源的电压（单位为伏特），t代表充电的时间（单位为秒），R代表电路中的电阻（单位为欧姆），C代表电容器的电容值（单位为法拉）。
该公式中的e代表自然对数的底数。
开关电源中的X电容和Y电容
交流电源输入分为3个端子:火线(L)/零线(N)/地线(G).在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容. 这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命.它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高.一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA.因此,Y电容的总容量一般都不能超过4700PF(472).特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证.Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样.然而,其真正的直流耐压高达5000V 以上. 必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用.在火线和零线抑制之间并联的电容,一般称之为X电容.由于这个电容连接的位置也比较关键,同样需要符合相关安全标准.X电容同样也属于安全电容之一.根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.作为安全电容之一的X电容,也要求必须取得安全检测机构的认证.X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V 或者DC400V之类的的普通电容来代用.通常,X电容多选用纹波电流比较大的聚脂薄膜类电容.这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小.普通电容纹波电流的指标都很低,动态内阻较高.用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV I安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150V好文!能不能说明一下X/Y电容对EMI特性的影响啊?谢谢回复第2贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第3贴2006-09-15 11:00X电容接在L,N之间,降低的是差模部分的一些干扰.差模主要集中在1M以下的频率.Y电容是L,N与大地PE之间的,主要是为高频信号提供最快捷的回路通道,降低高频信号给系统带来的影响. X电容一般取值在100nF~2.2U之间,我一般用470nF,差模部分干扰严重的时候我一般用680nF.但是我见过别人用2.2UF的,似乎过于奢侈.因为这个电容是很贵的.Y电容取值切不可过大,一般有1nF,2.2nF,4.7nF可供选择.我一般选用2.2nF.Y电容选取切要注意.并不是越大越好,建议不要超过10nF,取值太大,与大地之间的漏电流就会变大,不符合安规的要求,会有安全隐患.比如有些电器,用起来有时候麻手,就是这个原因.至于X,Y电容消除干扰的原理,本贴暂不作讨论.大家只要了解一下,X电容主要消除1M一下差模部分的干扰,Y电容是消除1M以上高频部分的干扰就可以了.回复第3贴编辑好评(0) 差评(0)heaven_meng 等级: 论坛积分:138 发贴数:521 第5贴2006-09-15 14:22我记得在用用X电容是,其植小于0.22uF是可以不用外接电阻,大于或等于时一定要接,是吗?回复第5贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第6贴2006-09-15 14:42X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.所以一定要接.680nF以上的时候我才接,一般我不接.另外,线路本身也有内阻,母线上的大的电解电容自身也有ESR,所以一般我都不接,会影响效率的.回复第6贴编辑好评(0) 差评(0)deep_thought 等级: 论坛积分:208 发贴数:328 第7贴2006-09-15 20:11我记得IEC60950规定容量大于0.1uF的要接电阻放电,有放电常数要求.回复第7贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第9贴2006-09-15 21:13我只是说我的经验.100nF没有必要加放电电阻.回复第9贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第15贴2007-08-01 13:47 七学到了知识,谢谢但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第15贴编辑好评(0) 差评(0)benchen 等级: 论坛积分:37 发贴数:14 第18贴2007-08-09 23:08 四X cap 主要消switching frequency的奇數諧波,一般common choke都要搭配X cap使用Y cap 的功能要仔細了解,其主要功用是跨primary and secondary ,做虛接地用, 也就是當高頻noise時,讓2側成為同電位狀態,讓2次側的noise不是floating狀態,一浮接,那就是一個很大的dbuV,影響EMI很大回复第18贴编辑好评(0) 差评(0)fbzping 等级: 论坛积分:30 发贴数:56 第4贴2006-09-15 11:59good回复第4贴编辑好评(0) 差评(0)lformat 等级: 论坛积分:23 发贴数:45 第8贴2006-09-15 20:19very goodUp !~~~回复第8贴编辑好评(0) 差评(0)kelly_liu 等级: 论坛积分:119 发贴数:27 第10贴2007-01-05 11:43大师级人物回复第10贴编辑好评(0) 差评(0)张克克等级: 论坛积分:390 发贴数:449 第11贴2007-01-05 22:35长知识了,学习中……回复第11贴编辑好评(0) 差评(0)ltewu 等级: 论坛积分:6 发贴数:8 第12贴2007-01-07 20:30 十看了你的贴,现在对XY电容又有了信的认识回复第12贴编辑好评(0) 差评(0)pudafu1 等级: 论坛积分:117 发贴数:74 第13贴2007-01-08 09:12 九好贴!顶!回复第13贴编辑好评(0) 差评(0)jonis 等级: 论坛积分:45 发贴数:8 第14贴2007-01-08 21:31 八真的不錯啊讓我知道了XY電容的取值問題回复第14贴编辑好评(0) 差评(0)小浩等级: 论坛积分:106 发贴数:92 第16贴2007-08-09 08:46 六顶回复第16贴编辑好评(0) 差评(0)310555397 等级: 论坛积分:3 发贴数:46 第17贴2007-08-09 17:19 五顶......回复第17贴编辑好评(0) 差评(0)江湖电源等级: 论坛积分:812 发贴数:743 第19贴2007-08-10 08:01 三好贴回复第19贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第20贴2007-08-11 08:24 二但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第20贴编辑好评(0) 差评(0)liufeng1000 等级: 论坛积分:1 发贴数:1 第21贴2007-08-11 14:53 一。
电路计算电容电流公式
电路计算电容电流公式
电容电流公式是电路中常用的公式之一，它用于计算电容器中的电流。
在电路中，电容器是一种存储电荷的元件，它可以将电荷存储在两个电极板之间的电场中。
当电容器充电或放电时，电流会流过电容器，这时就需要用到电容电流公式。
电容电流公式可以表示为I = C(dV/dt)，其中I表示电容器中的电流，C表示电容器的电容量，dV/dt表示电容器电压随时间的变化率。
这个公式的意义是，电容器中的电流与电容器的电容量和电压变化率成正比。
在实际电路中，电容器的电流通常是变化的，因此需要使用微积分来计算电容电流。
例如，当电容器充电时，电压会逐渐增加，电流也会逐渐减小，直到电容器充满电荷时电流为零。
同样地，当电容器放电时，电压会逐渐降低，电流也会逐渐减小，直到电容器放空时电流为零。
电容电流公式在电路设计和分析中非常重要，它可以帮助工程师计算电容器中的电流，从而确定电路的性能和稳定性。
例如，在交流电路中，电容器可以用来滤波，去除电路中的高频噪声，从而提高电路的信号质量。
在直流电路中，电容器可以用来存储电荷，从而提供电路的稳定性和可靠性。
电容电流公式是电路中非常重要的公式之一，它可以帮助工程师计
算电容器中的电流，从而确定电路的性能和稳定性。
在实际应用中，工程师需要根据具体的电路要求和设计需求来选择合适的电容器和电容量，以确保电路的正常运行和稳定性。
X电容和放电电阻计算以及Y电容漏电流计算
X电容和放电电阻计算以及Y电容漏电流计算电容和放电电阻计算电容是电路中常用的元件之一，它的作用是储存电能并且能够在需要时释放电能。
在计算电容和放电电阻时，我们需要了解电容的基本参数以及相关公式。
1.电容的基本参数电容的两个重要参数是容量和工作电压。
容量用单位法拉（F）表示，工作电压用单位伏特（V）表示。
电容容量越大，可以储存的电能就越多。
2.电容和放电电阻的计算电容和放电电阻的计算可以使用以下公式：a)电容的计算公式电容的计算公式为：C=Q/V，其中C为电容的容量，Q为电容上储存的电量，V为电容的电压。
根据该公式，我们可以通过电容的容量和工作电压来计算电容上储存的电量。
b)放电电阻的计算公式放电电阻的计算公式为：R=(Rv*C)/(1-e^(-t/RC))，其中R为放电电阻的阻值，Rv为电容上方的电阻，C为电容的容量，t为放电的时间，RC为电容的时间常数。
根据该公式，我们可以通过电容的容量、放电时间以及上方电阻的阻值来计算放电电阻的阻值。
Y电容是一种特殊类型的电容，它的特点是漏电流较大。
在计算Y电容的漏电流时，我们需要了解Y电容的漏电参数以及相关公式。
1.Y电容的漏电参数Y电容的漏电参数主要有漏电容值和漏电电阻值。
漏电容值表示在正常工作电压下，电容器两端的漏失电流占电流的比例。
漏电电阻值表示漏电均衡电路中电容器的等效电阻。
2.Y电容漏电流的计算公式Y电容漏电流的计算公式为：IL=I*C2/C1，其中IL为漏电流，I为电源电流，C1为Y电容的容量，C2为漏电电容的容量。
根据该公式，我们可以通过电源电流、Y电容的容量以及漏电电容的容量来计算漏电流的大小。
需要注意的是，Y电容的漏电流较大，因此在实际应用中需要特别注意安全问题，并采取合适的措施来避免漏电造成的危险。
总结电容和放电电阻计算以及Y电容漏电流计算是电容相关参数的计算方法。
通过以上公式和参数，我们可以计算出电容的容量、放电电阻的阻值以及Y电容的漏电流。
开关电源输入电路电阻电容解读——这篇宝藏小文档难能可贵(民熔)
开关电源输入电路电阻电容经验汇总一、放电电阻放电电阻R1的选择原则是：在容许的情况下，阻值越小越好，以给X电容容量的选择留下足够的空间。
R1的选择还应考虑耐压（通常选金属氧化膜电阻，电压按0.75降额）和功耗（按额定功率的0.6降额）。
假设，所选电阻的额定功率为Pr，承受的最高输入电压有效值为Vinmax，则有：R1> (Vinmax)2/(0.6×Pr)（1）如：设Pr=2W，Vinmax=300V，则R1>75K，可取R1=100K。
R1的另一限制是：其承受的瞬时功耗不能超过额定功率的四倍。
R1承受的瞬时最大功耗与浪涌或雷击经过防护电路后的残压有关。
设残压为1200V，则R1还应满足：R1> 12002/(4×Pr)（2）将Pr=2W代入上式得R1>180K，所以取R1=100K不满足这一条件，综合考虑应取R1=200K较合理。
在此要注意：从放电电阻R1承受的瞬时功耗方面考虑，R1的位置也很重要，放在最前面显然不合适，放在中间某一位置或后面较好。
如果想要将R1进一步减小，可采用两个或多个电阻并联的形式，这可根据具体情况而定。
对于50A单体采用两个电阻并联，则放电电阻为R1=100K。
二、 X、Y电容1 、X电容（1）X电容容量的选定X电容容量的选择受到放电时间的限制，根据安规要求，断电后输入端口电压放电到安全电压峰值42.4V的时间不超过1S，可根据下面的经验公式估算：设Cx为所有X电容的总和。
Cx<1/(2.2×R1)（2）将R1=100K代入上式得：Cx<4.5uF，可取Cx=4.4uF，X电容共有两个，每个X电容的容量为2.2uF。
（3）X电容的耐压要求X电容的选择还要考虑耐压能力（按额定电压的0.6降额）：由于X电容靠近电源线输入端，所以必须具备承受瞬时高电压（高达1200V）的能力。
（4）X电容的频率特性（低的ESR和ESL）：对同样材质的电容器，容量越小，频率特性越好。
电容计算公式 电压 电容计算公式
电容计算公式电压电容计算公式导读:就爱阅读网友为您分享以下“电容计算公式”资讯，希望对您有所帮助，感谢您对的支持!教你两条不变应万变得原理:1.电容器的计算依据是高斯通量定理和电压环流定律;2.电感的计算依据是诺伊曼公式。
要一两个答案查书就够了，要成高手只能靠你自己～慢慢学，慢慢练。
容量是电容的大小与电压没有关系。
电压是电容的耐压范围。
可变电容一般用在低压电路中电容的计算公式:平板C=Q/U=Q/Ed=εS/4πkd 1. 所以E=4πkQ/εS即场强E与两板间距离d无关。
2.当电容器两端接电时，即电压U一定时，U=Ed，所以U和d成正比。
容抗用XC表示，电容用C(F)表示，频率用f(Hz)表示，那么Xc=1/2πfc 容抗的单位是欧。
知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。
1感抗用XL表示，电感用L(H)表示，频率用f(Hz)表示，那么XL=2πfL感抗的单位是欧。
知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。
已知容抗与感抗，则对应的电压与电流可以用欧姆定律算出，如果电容与电阻和电感一起使用，就要考虑相位关系了。
2、电容器的计算公式: C=Q\U =S\4*3.1415KDQ为电荷量 U为电势差 S为相对面积 D为距离 3.1415实际是圆周率 K为静电力常数并联:C=C1+C2电路中各电容电压相等;总电荷量等于各电容电荷量之和。
串联:1/C=1/C1+1/C2 电路中各电容电荷量相等;总电压等于各电容电压之和。
电容并联的等效电容等于各电容之和!电容的并联使总电容值增大。
当电容的耐压值符合要求，但容量不够时，可将几个电容并联。
3、Q=UI=I?Xc=U?/Xc 这是单相电容的Xc=1/2*3.14fc为什么我看到一个三相电容上面标的额定容量是30Kvar，而额定容量是472微法。
额定电压是450伏。
额定电流是38.5安三角接法,答:C,KVar/(U×U×2×π×f×0.000000001),30/(450×450×2×3.14×50×0.000000001)?472(μF)24、我知道电容公式有C=εS/D和C=Q/U,那么他们与电容”C”的关系，我特别想知道:我知道”U”与电容成反比，但是我在听老师讲时，没听到为什么成反比，就像知道”Q”与电容的关系时，就明白，一个电容放得的电荷越多就越大,还有”ε”是什么，与电容有什么关系, 再请问在计算中应注意什么,电容是如何阻直通交的呢,五一长假除了旅游还能做什么, 辅导补习美容养颜家庭家务加班须知第 2 页共 3 页答:电容c是常数，只跟自身性质有关，即使没有电压，电荷它也是存在的，ε是介电，跟电介质的性质有关，交流能不停的对电容充电放电(因为交流的方向是变化的)，二直流无此性质，所以通交流阻直流，更专业的话，大学物理里面会讲，如果你要求不高的话就不用深究了 5、电容降压在常用的低压电源中，用电容器降压(实际是电容限流)与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。
关于X Y电容器的泄漏电流
关于XY电容器的泄漏电流翻开百度百科，关于电容器的漏电流是这样解释的：电容介质不可能绝对不导电，当电容加上直流电压时，电容器会有漏电流产生。
若漏电流太大，电容器就会发热损坏。
除电解电容外，其他电容器的漏电流是极小的，故用绝缘电阻参数来表示其绝缘性能；而电解电容因漏电较大，故用漏电流表示其绝缘性能（与容量成正比）。
对电容器施加额定直流工作电压将观察到充电电流的变化开始很大，随着时间而下降，到某一终值时达到较稳定状态这一终值电流称为漏电流。
其计算公式为：i=kcu(μa)；其中k值为漏电流常数，单位为μa(v·μf)。
一般塑胶膜电容器及陶瓷电容器的标准(IEC60384-8/ GB/T 5966, IEC60384-9/ GB/T 5968)，或安规塑胶膜电容器(X电容)及陶瓷电容器(Y电容)的标准(如IEC 60384-14/GBT 6364.14)都无泄漏电流特性要求。
关于XY 电容器，国际间都未定义泄漏电流(Leakage Current)的产业标准，制造业者难以遵循。
民间使用者偶而会提起这个议题，但翻阅电容器国际大厂的目录，诸如AVX、Mallory及Murata三个公司，也只有Murata有提供其Y电容的漏电流特性曲线，表示其某几种Y电容对应工作电压高低时的漏电流变化。
AVX的目录就只有说明电容器泄漏电流的理论值应参照欧姆定律I = E/R计算(Leakage current is determined by dividing the rated voltage by IR), 以上式欧姆定律电流公式改成泄漏电流公式即成：IL = UR / IRIL：泄漏电流, 单位是A, 常以豪安(mA)为计算单位UR：电容器额定工作电压表示, 单位是VIR：绝缘电阻, 单位是欧姆Ω, 常以百万欧姆(MΩ)为计算单位至于XY电容器在制造程中的耐电压测试时会设定漏电流的极限值(交流电路), 与依欧姆定律而设计的漏电流表(直流电路)所得的漏电流值会不同。
电容电阻计算公式
电容电阻计算公式电容和电阻在电学中那可是相当重要的角色呀！它们的计算公式是我们理解和解决电路问题的关键工具。
先来说说电容。
电容（C）的定义是电荷量（Q）与电压（U）的比值，所以电容的计算公式就是 C = Q / U 。
打个比方，就像一个大水池能装多少水（电荷量）和水池水位的高低（电压）的关系。
想象一下，有一个超级大的水桶，每次往里倒水，水位上升的速度比较慢，这就说明这个水桶的容量（电容）很大；要是水位上升得特别快，那这个水桶的容量就比较小。
电阻（R）呢，它的计算公式是R = ρL / S 。
这里的ρ 是材料的电阻率，L 是电阻的长度，S 是电阻的横截面积。
比如说，有一根长长的电线，材料不变的情况下，电线越长，电阻就越大；电线越粗，电阻就越小。
这就好比是一条长长的路，路越长，走起来越费劲；路越窄，通过也越困难。
我还记得有一次在实验室里，老师让我们通过实验来验证电容和电阻的计算公式。
那时候，大家都兴奋又紧张，小心翼翼地连接电路，测量数据。
我和同桌一组，我们在测量一个电容的时候，因为手抖，读数总是不太准确，急得我俩满头大汗。
好不容易测好了几组数据，开始计算，结果发现和理论值有偏差。
我俩又重新检查线路，发现有个接头松了，重新接好后再次测量计算，终于得到了接近理论值的结果。
那一刻，心里别提多有成就感了！在实际的电路设计和分析中，电容和电阻的计算公式经常被用到。
比如说，设计一个滤波电路，就得根据需要的滤波效果来选择合适的电容值；在设计一个限流电路时，就要根据电源电压和负载电流来计算合适的电阻值。
再深入一点说，电容和电阻的组合在很多电子设备中都发挥着重要作用。
比如手机、电脑，里面的电路板上到处都是电容和电阻，它们协同工作，让设备能够稳定、高效地运行。
总之，电容电阻的计算公式虽然看起来简单，但真正理解和运用好它们，还需要我们不断地学习和实践。
只有这样，我们才能在电学的世界里畅游无阻，解决各种复杂的电路问题，设计出更优秀的电子设备！希望大家都能和电容电阻成为好朋友，在电学的海洋里尽情探索！。
x、y电容-定义说明解析
x、y电容-概述说明以及解释1.引言1.1 概述概述部分的内容可以介绍整篇文章所要讨论的主题以及x和y电容的基本概念。
可以参考以下篇幅进行撰写：概述x和y电容是电子领域中常见的两种电容器，它们在电子设备和电路中扮演着重要的角色。
在本文中，将对x和y电容进行详细的介绍和分析，探讨它们的特点、应用和发展趋势。
x电容是一种具有特殊结构和性能的电容器。
它采用了特殊的材料和制造工艺，具有较高的电容量和较低的等效串联电阻。
x电容的结构通常包括两个平行的电极板，之间填充了一种绝缘介质。
这种结构使得x电容能够存储并释放大量的电荷，适用于各种电子设备和电路中的能量存储和传输。
与之相对应的是y电容，它是另一种常见的电容器类型。
y电容具有不同的结构和性能特点，广泛应用于电源滤波、信号耦合和噪声抑制等方面。
y电容通常采用两个平行的电极片和一种特殊的绝缘材料组成。
其主要功能是通过对电流和信号的传导和屏蔽来提高电子设备的性能并抑制本文将就x和y电容的介绍、特点、应用和发展趋势进行详细的分析。
通过比较这两种类型的电容器，我们可以更好地理解它们各自的优缺点，并对它们的未来发展进行展望。
总而言之，本文将对x和y电容进行全面深入的研究和探讨，旨在帮助读者更好地了解这两种常见电容器的特点、应用领域和未来趋势。
通过对比分析，我们可以更好地选择和应用x和y电容，推动电子领域的发展和进步。
1.2文章结构文章结构部分的内容如下所示：1.2 文章结构本文将按照以下结构展开讨论x和y电容：第二部分将重点介绍x电容。
首先，我们将对x电容进行全面的介绍，包括其定义、原理和基本特性。
然后，我们将详细介绍x电容的主要特点，包括其容量、频率响应和耐压能力等方面。
接着，我们将探讨x电容在各个行业的应用领域，例如通信、电子、汽车等，并列举一些具体的实际案例。
最后，我们将展望x电容的未来发展趋势，包括技术改进和市场前景第三部分将侧重于y电容的讨论。
我们将通过介绍y电容的定义、原理和性质来帮助读者更好地理解它。
安规电容X电容和Y电容的基础知识
安规电容X电容和Y电容的基础知识安规电容X电容和Y电容的基础知识2008-07-17 19:11在交流电源输⼊端,⼀般需要增加3个安全电容来抑制EMI传导⼲扰。
交流电源输⼊分为3个端⼦：⽕线（L）/零线（N）/地线（G）。
在⽕线和地线之间以及在零线和地线之间并接的电容,⼀般统称为Y电容。
这两个Y电容连接的位置⽐较关键,必须需要符合相关安全标准, 以防引起电⼦设备漏电或机壳带电,容易危及⼈⾝安全及⽣命。
它们都属于安全电容,从⽽要求电容值不能偏⼤,⽽耐压必须较⾼。
⼀般情况下,⼯作在亚热带的机器,要求对地漏电电流不能超过0.7mA;⼯作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量⼀般都不能超过4700PF（472）。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙⾊或蓝⾊,⼀般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然⽽,其真正的直流耐压⾼达5000V以上。
必须强调,Y 电容不得随意使⽤标称耐压AC250V或者DC400V之类的普通电容来代⽤。
在⽕线和零线抑制之间并联的电容,⼀般称之为X电容。
由于这个电容连接的位置也⽐较关键,同样需要符合相关安全标准。
X电容同样也属于安全电容之⼀。
根据实际需要,X电容的容值允许⽐Y电容的容值⼤,但此时必须在X电容的两端并联⼀个安全电阻,⽤于防⽌电源线拔插时,由于该电容的充放电过程⽽致电源线插头长时间带电。
安全标准规定,当正在⼯作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须⼩于原来额定⼯作电压的30%。
作为安全电容之⼀的X电容,也要求必须取得安全检测机构的认证。
X电容⼀般都标有安全认证标志和耐压AC250V或AC275V 字样,但其真正的直流耐压⾼达2000V以上,使⽤的时候不要随意使⽤标称耐压AC250V或者DC400V之类的的普通电容来代⽤。
X电容和放电电阻计算以及Y电容漏电流计算
X电容和放电电阻计算以及Y电容漏电流计算Use 10 M Ohms if there is no shunt resistance (probe rNormally, the voltage across the plug pins must be less 62.79V peak one second after being disconnfrom the supply. Industrial twist lock cthe same limit, but ten seconds after disconnection fromLeakage Current and Capacitance Discharge Calculator for X capsThe selection of an AC line filter influences how a piece of equipment will perform during product safety tests. Spdischarge is an issue of the X capacitance of the filter. Leakage current is primarily a function of the Y capacitance. Enter the value capacitors and Y capacitors implemented in the line filter you are considering to get an idea of how the filter will perfom during a saCommon limits are .75mA for ungrouand 3.5mA for grounded equipment.With these values the results of your safety tests will look approximately like those shown below.hunt resistance (probe resistance).across the plug pins must be less thanone second after being disconnectedock connectors must comply withn seconds after disconnection from their supply.caps and Y capss. Specifically, capacitancehe Y capacitance. Enter the value of the Xow the filter will perfom during a safety analysis.ngrounded equipment,ded equipment.。
电容计算公式
电容计算公式精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-电容定义式C=Q/UQ=I*T电容放电时间计算：C=(Vwork+ Vmin)*I*t/( Vwork2 -Vmin2)电容计算公式.xlsx电压(V) = 电流(I) x 电阻(R)电荷量(Q) = 电流(I) x 时间(T)功率(P) = V x I (I=P/U; P=Q*U/T)能量(W) = P x T = Q x V容量 F= 库伦（C） / 电压（V）将容量、电压转为等效电量电量=电压（V) x 电荷量（C）实例估算：电压 1F（1法拉电容）的电量为（库伦），电压下限是，电容放电的有效电压差为，所以有效电量为。
=*S（安秒）=1700mAS（毫安时）=（安时）若电流消耗以10mA计算，1700mAS/10mA=170S=（维持时间分钟）电容放电时间的计算?在超级电容的应用中，很多用户都遇到相同的问题，就是怎样计算一定容量的超级电容在以一定电流放电时的放电时间，或者根据放电电流及放电时间，怎么选择超级电容的容量，下面我们给出简单的计算公司，用户根据这个公式，就可以简单地进行电容容量、放电电流、放电时间的推算，十分地方便。
C(F)：超电容的标称容量；R(Ohms)：超电容的标称内阻；ESR(Ohms)：1KZ下等效串联电阻；Vwork(V)：正常工作电压Vmin(V)：截止工作电压；t(s)：在电路中要求持续工作时间；Vdrop(V)：在放电或大电流脉冲结束时，总的电压降；I(A)：负载电流；超电容容量的近似计算公式，?保持所需能量=超级电容减少的能量。
保持期间所需能量=1/2I(Vwork+ Vmin)t；超电容减少能量=1/2C(Vwork2 -Vmin2)，因而，可得其容量(忽略由IR引起的压降)C=(Vwork+ Vmin)*I*t/( Vwork2 -Vmin2)?举例如下：如单片机应用系统中，应用超级电容作为后备电源，在掉电后需要用超级电容维持100mA的电流，持续时间为10s,单片机系统截止工作电压为，那么需要多大容量的超级电容能够保证系统正常工作？?由以上公式可知：?工作起始电压Vwork＝5V工作截止电压Vmin＝工作时间t=10s工作电源I＝?那么所需的电容容量为：C=(Vwork+ Vmin)*I*t/( Vwork2 -Vmin2)=(5+**10/(52=?根据计算结果，可以选择电容就可以满足需要了。
安规电容介绍X电容,Y电容作用电路图
安规电容介绍（X电容，Y电容作用）_电路图1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安规电容通常只用于抗干扰电路中的滤波作用。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。
Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF（472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V 或者DC400V之类的普通电容来代用。
X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。
