浅谈卫星接收天线的种类及调试方法
如何调试卫星天线角度介绍
如何调试卫星天线角度介绍一、卫星转发器卫星转发器,是这样的设备，接收地面发射站发来的14GHz或6GHz 的微弱的上行电视信号，经频率变换（一次变频、二次变频）为不同的下行频率12GHz或4GHz，再由技术处置放大到必然功率向地球发射，有卫星电视接收设备接收。
每一路音视频和数据通道都是由一个卫星转发器进行接收处置然后再传输，每一个转发器所处置的信号都有一个中心频率及一个特定的带宽，目前卫星转发器主要利用L、S、C、Ku和Ka频段。
二、水平极化、垂直极化极化一般是指与电波传播方向垂直的平面内，瞬时电场矢量的方向。
在极化波中，以地平线为准，当极化方向与地面平行时，称为水平极化。
当极化方向与地面垂直时，称为垂直极化。
3、卫星天线卫星天线的作用是搜集由卫星传来的微弱信号，并尽可能去除杂讯。
大多数天线一般是抛物面状的，也有一些多核心天线是由球面和抛物面组合而成。
卫星信号通过抛物面天线的反射后集中到它的核心处。
4、馈源馈源的主要功能是将天线搜集的信号聚集送给高频头（LNB），馈源在接收系统中的作用是超级重要的。
馈源的种类锥形馈源环形馈源圆锥馈源梯状馈源六、LNB高频头高频头（Low Noise Block）即下行解频器，其功能是将由馈源传送的卫星通过放大和下变频，把Ku或C波段信号变成L波段，经同轴电缆传送给卫星接收机。
调试进程由于一般用户都没有场强仪等专用设备，因此本文将介绍的是如何利用指南针、量角器等常常利用设备寻星。
器材准备：卫星天线、高频头（馈源一体化）、卫星接收机、电视机、指南针、量角器以及连接线若干。
计算寻星所需参数对于固定式天线系统，需要按照天线所在地的经纬度及所要接收卫星的经度计算出天线的方位角和仰角，并以此角度调成天线使其对准相应的卫星。
对于极化的卫星信号，还需调整高频头的极化角，圆极化信号则不必。
以下出现的公式中：α=地面站所在地经度-卫星定点经度β=地面站所在地纬度r=6378km（地球半径）R=42218km(卫星轨道半径)r/R=0.15一、方位角的计算从接收点到卫星的视线在接收点的水平面上有一条正投影线，从接收点的正北方向开始，顺时针方向至这条正投影线的角度就是方位角。
浅谈卫星电视接收天线的调试方法
相 关 的专业 技 术 人员 必 须要 在调 试 的过 程 作 。但是 ，应该 做好 卫 星 电视接 收 天线 的
中真 正掌 握好 相 关 的步 骤和 调试 的原则 。
何 一个 细 节 ，防 止不 必 要 的麻烦 和 损 失的
调 试过 程 中必 须做 到 小 心谨 慎 ，不放 过 任 做 好相 关 的工作 。
为 了防止 锈 蚀 ，可 以在 方位 角 、仰 角 丝杆 前对 于避 雷 针 与地 线 网的 接触 情况 进 行认
电波 的反射 原 理 ，聚焦 电波 之后 ，辐 射 到 等 固件 上 涂 黄油 。另 外 ， 高频头 、馈 源 、 传 送到 卫 星接 收机 ，同 时 ，将 电视节 目信 号解 码 出来 。卫星 接 收天 线 存在 着不 同的 形 式 ，然而 ， 比较 常 见 的有 六种 ：卡塞 格 伦 （ 馈式 抛物 面 ）天线 、 球形 反射 面 天 后 线 、微 带天 线 、 正馈 （ 馈 ）抛 物面 卫 星 前 天 线 、格 里 高利天 线 、偏馈 天线 。 雷工作 也要 做好 。
安装 在距 离 前端 机房 不 远处 的 建筑 物 的至 是在 夏季 晴 天 的时 候 ， 由于太 阳辐 射 的 原 高处 或开 阔地带 ，要求 前方 无 遮挡 物 、视 因而 导 致外 壳温 度 升 高 ，使高 频 头工 作 性
二 、在 卫 星 电视 接 收天 线 的调 试 野 广 阔 ，人 畜很 难接 触 到 。卫 星 电视接 收 能受 到一 定 的影 响 ，在 这种 情 况下 ，为 了
在 有线 电视 前 端 ，卫星 电视 接 收天 线 行 电视节 目信 号 的接收 。 卫 星 电 视 接 收 天 线 的 工 作 原 理 就 是
卫星接收天线的安装调试与抗干扰措施
卫星接收天线的安装调试与抗干扰措施摘要我国地域广阔，并且地形复杂，卫星传输已经成为我国目前解决广播电视信号覆盖最重要的方法，本文在介绍卫星天线安装方面的问题时主要是从选址、组装等方面介绍的，并且阐述了一些调试方法；对目前卫星信号接收中受到的干扰进行了来源分析，针对这些原因提出了一些抗干扰的建议，以便用户能接收到较为稳定的卫星天线信号。
关键词卫星接收天线；安装；调试；干扰1 天线的安装方法1.1 天线的选址天线架设地址的选择非常重要，特别应注意以下几点：第一：在架设卫星天线以前首先要确认好天线大致的仰角和方位角，而这些角度的选择需要根据卫星的经度以及卫星天线的架设地址来确定。
并且在选择地址时要确定天线的指向上没有树木、房屋、铁塔以及高压线等。
第二：选择的位置尽量要避开风口，因为如果风力太大，会导致卫星天线变形，影响卫星天线的信号接收效果。
第三：卫星天线的高频头（LBN）与室内接收机之间的中频电缆要尽量缩短，以减少传输损耗，最长不能超过50米。
第四：卫星天线上要安装避雷针，防止天线遭到雷击给用户带来困扰。
1.2 基座的制作基座的种类要根据用户的地址以及天线的尺寸进行确定，在安装时，要严格按照天线附带的装配图纸。
1.3 天线的组装和架设首先根据清单理清天线的零件，然后按照说明书拼装天线。
在安装馈源时，要注意以下几点：第一，在安装前馈天线时，应该注意将馈源的相位中心与抛物面天线的焦点重合；第二，在安装后馈天线时，则应将馈源固定在主反射面得顶部椎体的安装位置上，并且要对反射面进行调整，保证其能聚焦于馈源相位中心上；第三，后馈天线的极化器安装在馈源之后，在接收线极化波时（垂直极化和水平极化），应使馈源输出口的矩形波导窄边与极化方向平行；第四，在接收圆极化波时（左旋极化和右旋极化），应使矩形波导口的两个窄边垂直线与移相器内的螺钉或介质片所在平面相交成45度角的位置[1]。
2 天线的调试在按天安装完成后，要做好天线调试前的准备工作，首先是要准备好调试的器材，例如小电视、指南针、同轴电缆、高频头等，安装完成所有的设备后，把事先所需要的卫星数据输入到卫星接收器中，准备对天线进行调整。
广播电视卫星接收设施的天线选择与优化
广播电视卫星接收设施的天线选择与优化随着广播电视行业的发展，电视卫星接收设施的天线选择和优化变得越发重要。
天线作为卫星信号接收的核心部件，直接影响到信号接收的质量和稳定性。
本文将深入探讨广播电视卫星接收设施的天线选择和优化的相关内容，旨在帮助读者更好地理解这一领域的关键要素。
在选购天线之前，首先需要考虑的是接收需求。
不同的电视卫星服务商可能会提供不同的信号和频率，因此根据自身需求而选择适合的天线是非常关键的。
一般来说，卫星信号分为C波段、Ku波段和Ka波段，而接收设施的天线也要相应地选择相匹配的频段。
例如，C波段适用于传输大容量数据，Ku波段适用于广播电视等。
另一方面，在天线选择中，天线的尺寸和类型也是非常重要的因素。
天线的尺寸通常与频率成正比，所以在选择时需要根据频段和接收需求来确定合适的尺寸范围。
此外，天线的类型也有多种选择，如抛物面天线、片式天线、网格天线等。
不同类型的天线在接收效果和成本上都存在差异，因此根据实际情况进行选择。
此外，为了进一步提升天线接收的性能，优化天线的安装和指向也是必不可少的。
天线的安装位置应该尽量避免遮挡物，确保天线能够充分接收到卫星信号。
同时，调整天线的指向也是非常重要的，确保其朝向卫星的正确方向。
为了达到最佳接收效果，可以借助专业的仪器和技术指导进行调整，以获得最佳的接收效果。
另外一个值得注意的因素是天线的增益。
天线的增益是指天线能够在特定方向上接收到信号的相对能力。
天线的增益越高，信号接收的能力越强。
因此，在选择天线时应该关注天线的增益参数，并根据实际需求来选择。
不过需要注意的是，天线增益过高可能会导致过多的信号干扰，因此在选择时需要把握好平衡。
除了天线本身的选择，还有一些其他的优化方法可以帮助提升接收效果。
首先是使用适当的接收设备和设备调节。
优质的接收设备可以提供更好的信号处理和过滤能力，进一步提升接收效果。
同时，合理调节设备参数，如增益、频率范围等，也可以对信号接收进行优化。
卫星电视接收调试方法及接收参数
卫星电视接收调试方法及接收参数卫星电视是通过卫星进行信号传输和接收的一种电视接收方式。
在进行卫星电视接收调试时，我们需要了解一些基本的接收参数，并进行相应的设置和调试。
下面将介绍一些常见的卫星电视接收调试方法及接收参数。
一、卫星电视接收调试方法：1.定位天线：将天线对准卫星信号源是卫星电视接收的第一步，一般采用天线测量仪或信号找星仪来测量和定位，确保天线与卫星的对准角度正确。
2.调节天线角度：在定位天线的基础上，通过微调天线角度来提高接收信号的质量，可以通过观察接收机上的信号强度和质量指示器来调节。
3. 调节LNB极化角度：LNB（Low Noise Block，低噪声转换器）是用于接收卫星信号的设备，其极化角度需要调节到合适的位置，以便接收卫星信号源的极化信号。
4.设置接收参数：根据不同的卫星信号源，设置相应的接收参数，包括频率、符号率和纠错码等。
可以通过接收机的菜单设置来进行调节。
5.装配和连接设备：将电视机、接收机、LNB等设备进行正确的装配和连接，确保信号的顺畅传输。
6.调试信号质量：通过观察信号强度和质量指示器，并在屏幕上观察图像和声音的质量，来确定卫星电视接收的信号质量是否满足要求。
二、卫星电视接收参数：1. 频率（Frequency）：指卫星信号的频率，一般以MHz为单位，可以根据提供商或卫星信号源的要求进行设置。
2. 符号率（Symbol Rate）：指信号在单位时间内传输的符号数量，一般以ksps（千符号每秒）为单位。
根据卫星信号源的要求进行设置。
3. 极化（Polarization）：指卫星信号的极化方式，常见的有水平极化（H）和垂直极化（V），需要根据卫星信号源的要求进行设置。
4. 纠错码（FEC）：指用于误差校正和纠正的编码方式，常见的有如Viterbi等不同的纠错码方式，需要根据卫星信号源的要求进行设置。
5. 编码方式（Modulation）：指信号传输的编码方式，一般有QPSK、8PSK等不同的编码方式，需要根据卫星信号源的要求进行设置。

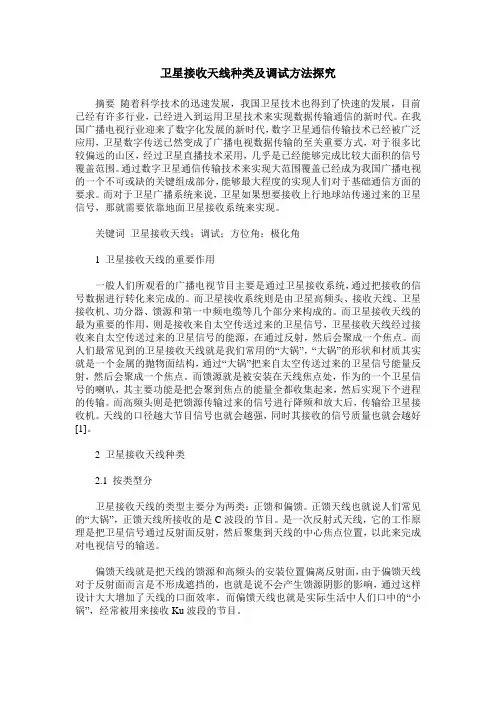

卫星接收天线种类及调试方法探究
卫星接收天线种类及调试方法探究摘要随着科学技术的迅速发展，我国卫星技术也得到了快速的发展，目前已经有许多行业，已经进入到运用卫星技术来实现数据传输通信的新时代。
在我国广播电视行业迎来了数字化发展的新时代，数字卫星通信传输技术已经被广泛应用，卫星数字传送已然变成了广播电视数据传输的至关重要方式，对于很多比较偏远的山区，经过卫星直播技术采用，几乎是已经能够完成比较大面积的信号覆盖范围。
通过数字卫星通信传输技术来实现大范围覆盖已经成为我国广播电视的一个不可或缺的关键组成部分，能够最大程度的实现人们对于基础通信方面的要求。
而对于卫星广播系统来说，卫星如果想要接收上行地球站传递过来的卫星信号，那就需要依靠地面卫星接收系统来实现。
关键词卫星接收天线；调试；方位角；极化角1 卫星接收天线的重要作用一般人们所观看的广播电视节目主要是通过卫星接收系统，通过把接收的信号数据进行转化来完成的。
而卫星接收系统则是由卫星高频头、接收天线、卫星接收机、功分器、馈源和第一中频电缆等几个部分来构成的。
而卫星接收天线的最为重要的作用，则是接收来自太空传送过来的卫星信号，卫星接收天线经过接收来自太空传送过来的卫星信号的能源，在通过反射，然后会聚成一个焦点。
而人们最常见到的卫星接收天线就是我们常用的“大锅”，“大锅”的形状和材质其实就是一个金属的抛物面结构，通过“大锅”把来自太空传送过来的卫星信号能量反射，然后会聚成一个焦点。
而馈源就是被安装在天线焦点处，作为的一个卫星信号的喇叭，其主要功能是把会聚到焦点的能量全都收集起来，然后实现下个进程的传输。
而高频头则是把馈源传输过来的信号进行降频和放大后，传输给卫星接收机。
天线的口径越大节目信号也就会越强，同时其接收的信号质量也就会越好[1]。
2 卫星接收天线种类2.1 按类型分卫星接收天线的类型主要分为两类：正馈和偏馈。
正馈天线也就说人们常见的“大锅”，正馈天线所接收的是C波段的节目。
是一次反射式天线，它的工作原理是把卫星信号通过反射面反射，然后聚集到天线的中心焦点位置，以此来完成对电视信号的输送。
GNSS天线安装和调试方法详解
GNSS天线安装和调试方法详解引言：GNSS（全球导航卫星系统）是利用一系列卫星提供定位、导航和时间服务的系统。
在现代社会中，GNSS已经成为了生活中不可或缺的一部分。
而GNSS天线作为GNSS系统的接收部分，起到了关键的作用。
本文将详细讨论GNSS天线的安装和调试方法，以帮助读者更好地理解和利用这一技术。
第一部分：GNSS天线安装方法1. 定位选择：在安装GNSS天线时，首先需要选择一个适合的位置。
这个位置应该远离大型建筑物、树木和其他可能影响信号接收的障碍物。
另外，还需要考虑到天线的安装高度，一般来说，天线距地面的高度应该达到一定要求，具体要根据应用环境进行调整。
2. 固定方式：GNSS天线的固定方式有多种选择，例如通过吊装、螺栓固定或者使用支架等。
根据实际情况选择合适的固定方式，并确保天线安装牢固稳定。
3. 天线方向：天线安装的方向也是十分重要的。
天线应该指向可见天空的方向，避免被建筑物或其他遮挡物挡住。
这样可以最大程度地接收到卫星信号，提高定位精度和可靠性。
第二部分：GNSS天线调试方法1. 连接检查：在进行调试之前，需要先进行连接检查。
确保天线与接收机或其他设备的连接正常，没有松动或断开的情况。
同时，还需要检查天线的电源供应是否正常，并确保接收机的设置与天线的规格相匹配。
2. 信号强度检测：当天线连接正常后，我们需要对接收到的信号进行强度检测。
一般来说，可以通过接收机提供的信号强度指示来进行判断。
如果信号强度较弱，可能需要调整天线的方向或高度，或者尝试使用增益较高的天线。
3. 天线阻抗匹配：天线与接收机之间的阻抗匹配也是调试的一个重要环节。
如果阻抗不匹配，会导致信号衰减或反射，从而影响定位的准确性。
在调试时，可以通过改变天线的位置或调整阻抗匹配器来进行调整，以达到最佳的阻抗匹配效果。
4. 天线校准：对于一些要求较高的应用场景，可能需要对天线进行校准。
校准过程中，需要使用专业的仪器进行测量，并根据测量结果对天线参数进行调整。
常见天线以及调整方法及规范
常见天线以及调整方法及规范常见天线以及调整方法及规范1、板状天线调整方式板状天线就是定向天线，板状天线是移动通信系统天线的一种，主要用于室外信号覆盖。
无论是GSM 还是CDMA、LTE，板状天线是用得最为普遍的一类极为重要的基站天线。
这种天线的优点是：增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。
1.1 天线方位角调整使用扳手等工具对锯齿夹码处的螺丝进行松动（上图中红圈位置），然后将天线以安装抱杆为中心转动调节，达到期望方位角后再次将螺丝拧紧固定好。
板状天线方位角调整范围比较大,可以根据实际需求调整.1.2 下倾角的调节1.2.1 机械下倾角的调节使用扳手等工具对连接臂处的螺丝进行松动（图片中红圈位置），然后对天线的机械角度进行调节，达到期望角度后将螺丝拧紧固定好。
电子下倾的调整1.2.2 电子倾角的调节板状天线电调有两种，一种是旋转调节，一种是插拔调节。
上图为旋钮式调节电调。
旋转旋钮（图中蓝色部分），电调滑标会移动，红色指针（图中箭头指示的地方）到达某一刻度电调即为多少度。
上图为插拔式调节电调。
在调节电子下倾的时候直接通过插拔电调滑标（图中红圈标示部分）即可对其进行调节，滑标漏出的刻度即为当前电子下倾值。
电子下倾的可调范围一般在天线标签上都有标示,如下图:2、美化天线的调节随着移动通信网络的迅速发展，传统基站天线与周边环境的冲突越来越大，很难融入周边的环境，因此直接影响到城市的美好环境。
另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。
这些都极大地加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。
天线美化工程作为一种手段，满足了人们对城市环境要求越来越高的需求，越来越受到有关各方的广泛关注。
美化天线一般可以分为以下几个类型分类：1、美化排气管2、美化集束3、美化路灯杆4、美化方柱5、美化空调6、其他美化天线2．1 美化天线的调整方式2.1.1 美化排气管河南联通LTE-FDD美化排气管目前已知只有京信和摩比两种天线方位角的测量中心点（上图中红圈内的点）对着的方向为天线的主控方向，也就是方位角，在测量时罗盘方向与主控方向一致，读出示数即为当前方位角。
数字卫星接收天线的定位和调整.
数字卫星接收天线的定位和调整1、数字卫星信号接收的特点：（1）调整天线指向定位难模拟接收机的是模拟信号，天线是否对准卫星直接体现为信号的好坏，而数字接收机接收的是数字信号（0，1），天线是否对准卫星体现为信号的有无，加上数字接收机收到卫星信号后需要进行解压处理。
因此，数字接收机天线比模拟接收机天线更难调整对准卫星的最佳位置。
模拟卫星信号接收简便快捷，一般在接收设备安装完毕后，接收天线经过几次扫描搜索即能够捕捉到所要接收的卫星信号。
然而，接收数字卫星信号时，使用上述扫描搜索方法一般很难实现，其原因是解码接收机（IRD）在收到信号以后要对其数据包（如同步码、分组识别码等）的标志、状态进行检索、识别、判断、运算处理等复杂工序后才能有视、音频输出，这个过程大约需要几秒到几十秒的时间。
因此，在接收数字卫星信号时，调整接收天线指向（仰角和方位角）更慢、更仔细，其仰角、方位角的调整间隔度数要更小。
（2）、峭壁效应Eb/No门限值（Eb为二进制码元信号能量；No为单位频谱的噪声功率）是数字电视卫星传输系统中IRD一项重要指标，在此门限值以上时，接收端载噪比C/N的变化不会影响图像的信号比S/N；而在门限值附近时，则接收端C/N的下降会引起S/N的急剧变坏（信号误码率猛增），甚至收不到电视图像，这就是数字信号传输重的峭壁效应。
因此，在数字电视卫星传输系统中要留有C/N的门限值富裕量。
在模拟信号的卫星传输中，接收端载噪比C/N与图像信噪比S/N有着接近线性的关系，即使在接收门限点附近变化时其接收图像质量也不会像数字信号传输时那样剧烈变化。
（3）、主观评价不同由于数字信号传输的中峭壁效应。
所以，数字信号接收的主观评价也与模拟信号的接收截然不同，数字信号只有下面的三种情况：a、无图像、伴音；b、门限电平附近马赛克图像、间隔伴音；c、图像、伴音好；对模拟信号接收系统中的图像质量主观评价是采用5级评分法：5分觉察不到噪声和干扰；4分可觉察，但是不讨厌；3分有点讨厌；2分讨厌；1分很讨厌；2、天线指向的调整方法：（1）先接收模拟信号，再接收数字信号若接收的卫星上转发器同时有模拟信号和数字信号时，天线指向的调整一般遵循先接收模拟信号调整天线的指向，使接收到的信号噪声点最小，信号最佳，再改接数字接收机进行数字信号接收的原则。
卫星电视接收天线及安装调试
韩国天线狂人装85个卫星锅 可收看1500频道
一、概述
1、卫星电视广播的特点 （1）电波覆盖面大，利用率高：卫星电视广播的覆盖面积很大， 从理论上讲，设置三颗间隔为120°的同步卫星便可覆盖全球。 （2）信号质量稳定，有利于改善接收质量 （3）信号容量大,电磁波能量利用率高 （4）投资省，费用低
六、天线的保护 1、 防雷与接地 卫星接收天线的防雷与接地要符合国家有关规定。 当卫星接收天线位于开路电视接收天线避雷针保护范围之外， 或单独位于空旷之处，则要单独竖一根比卫星接收天线高出2~3m 的避雷针，并使卫星接收天线在其45°角的保护范围之内。避雷针 接地电阻要不大于4Ω。 位于建筑物顶层上的卫星接收天线，其防雷与建筑物的防雷可 使用同一防雷系统，所有引下线及天线基座向应与建筑物顶部的避 雷网可靠连接。并至少有两个不同方向的泄流引下线。在多雷地区， 主反射面上沿或副反射面顶端应加装避雷针。 当卫星接收天线安装在地面上时，由于离建筑物（前端机房） 较近且高度低，可不装避雷针，而通过天线基座直接与大地相连形 成地线，但要求接地电阻不大于4Ω。
5、卫星接收系统的调试
对星步骤： a）查资料得到本地接收卫星的仰角和方 位角 b）旋动调节杆上的螺母，先确定天线的 仰角。用仰角仪或量角器来调节仰角的大 小。 c）转动天线调试方位角，搜寻卫星信号 并观察信号显示条显示。每转动一次需等 待2－3秒，这不同于C波段。
粗
调
再次测量天线的仰角、方位角。 将卫星节目的下行频率（查表）、极化方式、 符号率等数据和设置输入接收机。 将高频头的极化调整到垂直极化位置。 先调整好天线的仰角。注意，天线为偏馈式， 仰角应减去22.3度的偏置角。 以正南为基准，确定是偏东还是偏西，调整 好天线的方位角。
卫星电视接收天线调试
卫星电视接收天线的调试摘要：卫星电视接收天线是有线电视前端的重要组成部分，卫星电视接收天线的精准调整，关系到整个有线电视系统的稳定运行。
本文理论结合实践重点介绍了卫星电视接收天线调试参数的计算、调试方法、技巧及注意事项等。
关键词：卫星电视接收天线参数计算调试卫星电视接收天线(以下简称“天线”)是有线电视前端重要组成部分，主要用于接收卫星电视节目信号，其原理是利用电波的反射原理，将电波集焦后，辐射到馈源上的高频头，然后通过馈线将信号传送到卫星接收机并解码出广播电视节目。
卫星电视接收天线的精准调整，关系到整个有线电视系统的稳定运行。
一、天线调试参数的计算(一)接收地点：昆明市晋宁县（东经102°58'，北纬24°68'）,接收中星6B（115.5°E）为例。
(二)卫星电视节目参数：卫星电视节目参数可到、、等网站查询并打印。
(三)方位角、仰角、极化角：天线的方位角、仰角、极化角是天线调试时的重要参数,其计算公式如下：方位角Az仰角EL极化角PP = tg-1[sin(ψ站-ψ星)/tgθ站]ψ站为接收站的经度角，ψ星为卫星位置经度角（东经为正角，西经为负角），θ站为接收站的纬度角（北纬为正角，南纬为负角）,我国地处北半球，则用北半球计算公式。
通过上述公式计算得：中星6B方位角为151.22°，仰角为57.70°,极化角为25.95°。
方位角小于180°则是正南偏东，反之正南偏西,所以中星6B方位角是正南偏东28.78° (180°-151.22°=28.78°）；极化角为正值时，高频头顺时针转动相应的度数，反之逆时针转动。
以上参数均为理论计算值，虽具有较强的指导性，但在实际调试过程中，还应结合实际情况进行细调。
为了快速并准确的计算出天线的方位角、仰角、极化角，个人建议到网上下载《寻星计算程序》。
卫星电视信号传输、接收与调试
卫星电视信号传输、接收与调试【摘要】介绍了卫星电视信号的上行发射、星载转发和下行接收，并讨论了卫星电视信号下行接收天线焦距、极化方式、方位角和仰角的计算公式与调试方法。
【关键词】基带；转发器；频率；卫星接收机卫星电视信号是通过广播卫星进行接收和传输的电视信号。
本文按照卫星电视信号传输的顺序，即从卫星电视信号的上行发射、星载转发、下行接收以及下行接收室外部分的调试这四个方面展开讨论。
1.卫星电视信号的上行发射卫星电视信号的上行发射是靠上行发射系统来完成的。
上行发射系统的主要设备是上行发射台，上行发射台可以是一座或多座，其中主发射台是卫星广播系统的发射中心，它除了负责向星载转发器发送中央电视台的节目以及全国范围的节目外，同时它还具有遥测、遥控和跟踪功能，可以直接监控卫星的姿态、轨道位置和各种工作状态。
2.卫星电视信号的星载转发卫星电视信号的星载转发是通过卫星上的星载转发器来实现的，星载转发器是卫星的有效载荷，它接收、放大和发射输入信号，使上行发射台的广播电视信号，通过卫星远距离中继后定向送到地面时具有足够的强度。
为了避免转发器的发射信号干扰自身接收信道，其接收频率与发射频率必须错开。
主要的有如下两种：其一是非再生式转发器；其二是再生式转发器。
3.卫星电视信号的下行接收卫星电视信号的接收，则是通过一系列卫星电视接收设备和器件去完成接收和处理卫星电视信号，并将卫星电视信号高质量地传输到用户。
卫星电视信号的接收可分为两个部分：即室外部分与室内部分。
室外部分主要是指卫星接收天线、馈源、极化器和高频头等；室内部分则主要是指功分器和卫星接收机等。
3.1 卫星电视接收的室外部分卫星电视接收的室外部分主要包括卫星接收天线、馈源、极化变换器和高频头。
卫星广播电视系统的天线，是实现以自由空间为传播媒介的接收电磁波能量的设备。
馈源是高增益聚焦天线的初级辐射器。
它的作用是把抛物面天线聚焦在焦点上的电磁波能量以最低的损耗传输到低噪声放大器。
卫星天线的调试策略和技巧
浅谈地面卫星天线的调试方法和技巧——普陀区广电台张皓摘要：本文阐述了调试地面卫星天线中需要注意的各种要素、原则、方法和以及调试过程中的注意事项;关键词：卫星天线搜星要素调整方法注意事项随着卫星转发的广播电视节目和数据不断增多,各电视台下行接收设施也越来越多,而且由于各种原因导致传输原节目的卫星轨道经常变化,因此地面卫星接收站也需要不断调整天线方向来对准卫星,以保证正常收视;一、地面站搜星要素搜索卫星一般要注意四个要素：仰角、方位角、极化和焦距;仰角：指卫星地面站的天线主瓣波束轴线对准卫星的连线与其在地平面的投影夹角,常用EL表示;方位角：指当以地理正北为零度,按顺时针方向参考时,天线波束主瓣轴瞄准卫星的连线的投影线与正北方向线的夹角,常用AZ来表示;极化：指电磁波在传播过程中的电场矢量方向和幅度随时间变化的特性,一般包括左旋、右旋圆极化及水平、垂直线极化四种极化方式,我国卫星接收信号通常采用水平、垂直线极化波;地卫站天线的极化方式一定要与所接收的卫星下行信号的极化方式一致即极化匹配,才能保证接收质量达到规定的标准,否则将影响信号的正常接收及质量;焦距是指卫星接收天线对接收信号反射后信号汇聚最强的位置点;二、常用计算公式与调星原则地面站方位角、仰角是卫星接收天线指向的两个重要数据,馈源极化角ρ、焦距f是卫星接收天线调整中另外两个不容忽视的参数;四个参数可由以下卫星天线定位经验计算公式获得,实际应用中我们一般以Az的大小与正负来确定方位角;Az=tg-1tgλ/sinφ, Az∈-π/2, π/2 1EL=tg-1cosφcosλ/√1 -cos2φcos2λ,EL∈0, π/2 2ρ=tg-1sinλ/tgφ 3f=D2/16h 4上式中：λ：相对经度,λ=λ地-λ星；λ星：卫星经度；λ地：地卫站所在地经度；φ：地卫站所在地纬度；D：天线直径；h：天线深度;应用上述公式需说明以下几点;1考虑磁偏角的变化实际操作中由于一般对方位的判断是靠地球磁场来定位的如指南针,它们所指出的北方向并不是地球的真北方向,而是磁北方向;天线指向是以真北方向为基准计算的,因此上述方位角计算公式没有考虑磁偏角,在天线方位角实际调整时应对其进行修正,即加上或减去此位置上的磁偏角的绝对值,以弥补因地球磁场而产生的偏差;磁北与真北之间的磁偏角随时间和地理位置会有一定变化,可根据地磁图采用划区查表的方法获得,范围一般在正负几度左右;2极化角ρ方向确定原则极化角有ρ=0、ρ﹤0和ρ﹥0三种情况;以C波段水平极化为例,根据前馈、后馈天线的不同对这三种情况作一说明;①若计算结果ρ=0,即接收点的经度与卫星的经度一致时,接收水平极化时,天线馈源的波导口窄边应与地平面平行；接收垂直极化时,天线馈源的波导口宽边应与地平面平行;②若计算结果ρ﹤0,此时接收点的经度小于卫星的经度,即接收正南东的卫星时,面对前馈天线应顺时针转动馈源∣ρ∣；而对于后馈天线,当观察者面对天线的后背时,馈源的波导口面应沿逆时针方向旋转｜ρ｜;③若计算结果ρ﹥0,与ρ﹤0时的情况刚好相反,面对前馈天线,波导口面要沿逆时针方向旋转∣ρ∣；对于后馈天线,面对天线的后背,波导口要沿顺时针方向旋转∣ρ∣;3方位角确定原则我国位于北半球及东经73．5°E到东经135°E的范围之内,方向角确定原则如下：公式1中Az﹥0 时所求方向角为正南偏西；Az﹤0时为正南偏东绝对值；Az =0即地卫站及卫星位于同一经度同号且相等时,天线方位角方位为正南方向,实际应用中我们正是采用此Az的大小与正负来确定方位角;4天线指向数据计算举例以舟山市普陀区大平岗无线转播站东经°、北纬°接收卫星信号为例,天线指向数据计算举例如下：①接收中星6B,°E,天线直径D=3m,天线深度h=, λ地=°, φ=°, λ星= , 由此得：λ = λ地-λ星= °°=°;则：Az = tg-1tgλ/sinφ=方位角为南偏西°,EL =tg-1cosφcosλ/√1 -cos2φcos2λ=°仰角为°,ρ=tg-1sinλ/tgφ=°ρ﹥0,则面对前馈天线,在原标准接收极化方式基础上逆时针转动馈源°,f=D2/16h=;②接收亚太6A134°E,天线直径D=,天线深度h=,λ地=°, φ=°, λ星=134°, 由此得：λ=λ地-λ星=°-134°=°;则：Az =tg-1tgλ/sinφ=°方位角为南偏东°,EL =tg-1cosφcosλ/√1 -cos2φcos2λ =°仰角为°,ρ=tg-1sinλ/tgφ=°ρ﹤0,则面对前馈天线,在原标准接收极化方式基础上顺时针转动馈源°,f=D2/16h=;三、卫星调试方法一般在调卫星时并无专用仪器配合调整,搜索卫星特别是全数字转发卫星相对较难;因此根据不同的情况而采取不同的卫星搜索技巧在天线调整时显得尤为重要;大致可按以下三种方式进行粗调;1转发卫星中存在模拟信号的调整技巧;由于模拟信号特点,这种调整较容易;只要数据参数正确,并根据经验公式计算出的天线方位角及仰角来进行调整,高频头及馈源极化、焦距正确,一般可很快搜索到卫星;2换星天线对于全数字信号转发卫星的调试;由于数字信号和换星接收的特点,这种调整相对较难一些;本人通过理论联系实践摸索出一种比较快速调试的技巧;调整天线时先捕捉具体模拟电视信号转发的相邻卫星,在天线方位角和仰角的调整螺丝上相应位置作好记号,以此作为参照,然后通过比较该星与所需最终捕捉的全数字转发卫星之间的方位角、仰角差别及信号极化方式、波段,仅需进行水平、垂直两个方向上较小的移动和极化变化、高频头C/Ku选择,就可比较快速搜索到全数字信号转发卫星;3新建天线对于全数字信号转发卫星的搜索技巧;由于数字信号和新建天线接收的特点,这种调整可能更困难一些;可视情况综合以上两种策略进行调整;天线换星调整易于新建天线调整,搜索存在模拟电视信号的转发卫星易于搜索全数字转发卫星,不论前者还是后者,应依据具体情况选择搜索卫星的最佳方法;四、搜星的注意事项1调试之前需要仔细查资料,确定当地经纬度,并找准接收信号数据参数,包括信号所在的卫星轨迹、波段、极化方式、制式、下行中心频率、误码率、纠错率、PID码包识别码,天线方位角、仰角、极化角可由卫星轨位、当地经度、纬度代入以上定位公式算得,作为我们搜索卫星的主要依据;2调整天线的卫星接收机应尽量选用门限值低、有信号强度和信号质量指示的、易于操作接收的设备,所选用电视机也不能太小,否则容易忽视模拟电视图像上细小噪点而误认为天线已调整到最佳状态;3根据所需接收信号的极化方式、段波,选取符合要求的高频头及极化方式并注意馈源应处于焦距位置;卫星接收天线的极化方向是指连接在天线馈源上的高频头中探针的方向即高频头矩阵形输入波导口的窄边方向;当高频头内探针与地面平行则为水平极化,与地面垂直则为垂直极化;4要按照确定的天线搜索技巧先进行粗调,再进行细调;调整时一般先调方位角、仰角,再调极化和焦距新建天线安装时,要先大致固定好高频头极化方位式和焦距位置;5新建天线仰角调整时可采取几何法,利用量角器做成的简易仪来进行粗调;在量角器的中心钻一小孔,挂一细线,下吊一重物,量角器上读出的角度为天线的仰角值,此时天线仰角粗调到位;接下来调整天线方位角时先大致确定正南基准方位可采用指南针法或观察太阳升落方向等,用指南针大致在水平地面上找到天线方位角所在位置;6通过粗调搜索到最终所寻卫星后,我们还应反复仔细微调天线方位角、仰角及高频头、馈源极化,使所接收信号最强,图象、伴音最佳;其中一细调技巧就是把天线方位角左右略微转动,两者都转动到监视器上图像刚开始变差时,对模拟信号而言或信号指示条强度变弱时对数字信号而言,分别在天线立柱架转动处刻下记号,然后把天线转动到两个刻度记号之间,这时图像质量比较而言应为最好,信号应为最强,完成以后再对仰角采用同样的方法进行细调,接下来应对馈源极化及焦距进行微小调整,经过反复二三次细调,可将天线调整到最佳接收状态;7天线调好后,在紧固螺丝时天线指向可能有所变化,应边观察信号边进行修整,确保天线始终处于最佳接收位置;目前,许多乡镇和海岛偏远地区的卫星地面接收站,一般都存在着没有专用调试仪器的困难,以上寻星实践可供大家参考;。
卫星天线调试方法
卫星天线调试方法1.定位天线：首先，需要确保卫星天线正确安装在预定位置上，避免物体遮挡、干扰和阻挡信号的天线。
2.方向调整：根据卫星的方位和仰角坐标系统，调整卫星天线的方向，使其准确指向目标卫星。
可根据卫星提供的位置参数，使用仰角和方位角来调整天线方向。
仰角是指卫星天线与水平面的夹角，而方位角是指天线与地球北极的夹角。
3.对频器调整：对频器是用来调整卫星天线接收到的信号频率的设备。
通过调整对频器，可以确保卫星天线和接收器之间的频率匹配，以避免信号的丢失和变形。
4.极化调整：极化是指卫星天线振动方向相对于信号波的方向。
卫星天线和卫星之间的极化必须匹配，否则会导致信号损失和性能下降。
通过调整卫星天线的极化方向，可以获得最佳的信号接收质量。
5.信号强度调整：使用信号强度仪器检测卫星天线接收到的信号强度。
根据信号强度的读数，可以调整天线的位置和方向，以获得最佳的信号接收质量。
通常，通过微调卫星天线的位置和方向，可以最大限度地提高信号强度。
6.多轴调整：对于高性能天线，可以进行多轴调整，包括方位角、仰角、横滚角和俯仰角。
通过多轴调整，可以实现更精确的天线定位，以提高信号接收质量和性能。
7.反射板调整：卫星天线通常与反射板组合使用，以增强信号的接收。
通过调整反射板的位置和倾斜角度，可以获得更好的信号接收效果。
根据卫星天线的类型和特性，可以选择合适的反射板调整方法。
8.噪声调整：噪声是指干扰信号和杂波信号对正常信号的影响。
通过调整卫星天线和接收器之间的噪声参数，可以降低噪声的干扰，提高信号的清晰度和质量。
9.实时监测：在调试卫星天线时，应实时监测接收到的信号和数据，以确保调试的准确性和有效性。
可以使用监测设备和仪器来检测和记录信号的强度、质量和性能参数。
以上是关于卫星天线调试方法的一些常用技巧和步骤。
在实际操作中，需根据具体的卫星天线类型和要求，结合专业知识和经验，调整和优化卫星天线的性能和接收质量。
卫星接收天线的安装与调试方法论文
卫星接收天线的安装与调试方法论文卫星接收天线的安装与调试方法论文在日复一日的学习、工作生活中，大家都不可避免地要接触到论文吧，借助论文可以有效训练我们运用理论和技能解决实际问题的的能力。
还是对论文一筹莫展吗？下面是小编为大家收集的卫星接收天线的安装与调试方法论文，欢迎阅读与收藏！摘要：数字卫星广播在我国早已成为广播主要方式，利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分。
在卫星广播系统中，接收上行地球站传送来的卫星信号要靠地面卫星接收系统来完成。
本文对接收天线的类型做了详细的介绍，并从实用的角度阐述了卫星接收天线的调试方法及日常工作中应该注意的维护保养事宜。
关键词：接收天线、仰角、方位角、极化角目前，我国的广播事业已经取得了令人瞩目的成就。
卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播，发展迅速。
卫星直播电视的开播，更是解决了我国偏远山村收看电视难的问题，现阶段的村村通广电工程也是利用卫星信号进行覆盖的。
1.卫星接收天线的作用广播电视节目是靠卫星接收系统来完成的，系统是由卫星接收天线、高频头、馈源、第一中频电缆、功分器和卫星接收机等几部分组成。
最常用的卫星接收天线就是我们所说的大锅，是一个金属抛物面，它把从星空传来的卫星信号能量反射会聚成一个焦点。
馈源是在天线焦点处设置的一个卫星信号的喇叭，它把会聚到焦点的能量全部收集起来。
高频头是将馈源送来的信号进行降频和放大后再传送到卫星接收机。
一般来说，天线的口径越大，节目信号越强，接收到的信号质量越高。
2.卫星天线的种类卫星天线的类型可分为两种，正馈和偏馈。
正馈天线即我们说的大锅，接收C波段的节目。
它属于一次反射式天线，卫星信号经反射面反射后，聚焦到天线的中心焦点处。
偏馈天线是指天线的馈源和高频头的安装位置偏离反射面的正前方，因此对反射面没有遮挡，即没有馈源阴影的影响，从而提高了天线的口面效率。
偏馈天线也叫小锅，常用于接收Ku波段的节目。
卫星接收天线调整与问题解决思路研究
卫星接收天线调整与问题解决思路研究随着卫星通信技术的发展和普及，卫星通信系统已经成为人们在日常生活和工作中不可或缺的工具之一。
而卫星接收天线则是卫星通信系统中最重要且最基础的部分之一，直接影响着卫星信号接收效果。
因此，如何调整和优化卫星接收天线的性能，以及如何解决可能会出现的问题，是卫星通信工程师需要面对和解决的重要问题。
一、卫星接收天线的调整卫星接收天线的调整是卫星通信系统建设中的一个重要环节。
调整的目的是使卫星接收天线能够更加精确地接收卫星信号，提高整个通信系统的工作效率。
卫星接收天线的调整主要包括以下几个方面：1. 卫星接收天线的方向调整。
卫星接收天线的朝向将直接影响到信号的接收效果。
因此，在调整卫星接收天线的方向时，需要根据卫星的航迹、接收地点的经纬度和季节等因素进行合理的调整，以确保卫星接收天线的方向与卫星信号的传播方向保持一致，从而最大化地接收卫星信号。
2. 卫星接收天线的高度调整。
卫星通信系统中的天线高度调整也是非常关键的一环节。
卫星接收天线的高度直接影响到信号的覆盖范围和信号接收质量。
在调整卫星接收天线的高度时，需要考虑到卫星通信的频段和波束角等因素，以达到更好的信号接收效果。
3. 卫星接收天线的极化调整。
在卫星信号传播的过程中，信号的极化会发生变化。
因此，在卫星接收天线进行调整时，需要注意到信号的极化方向并进行有效的极化调整，从而最大化地接收卫星信号。
4. 卫星接收天线的波束调整。
波束调整是卫星接收天线调整的最后一步。
通过对卫星接收天线的波束进行调整，可以进一步提高卫星信号的接收效果，从而为整个卫星通信系统工作效率提供更为可靠的保障。
二、卫星接收天线常见问题及解决思路在卫星接收天线的调整过程中，也可能会遇到一些常见的问题。
下面，我们将针对这些问题提出一些解决思路：1. 卫星接收天线无法收到信号。
在卫星通信工程中，这是最为常见的问题之一。
当出现这种情况时，首先需要检查天线的安装是否正确，然后检查天线的方向和高度是否正确，最后应检查LNB 以及卫星接收器等设备是否正常工作。
卫星接收天线的选择与调整
从 广 播 电视 到导 航、测 绘 等方 面 ，依 靠 拉力 和水 平应 力 等关 键 因素 ，确 保地 基 指示 记 号 ，使其 指 向天 线背 面 的仰角 调 地 球 同步 轨道 卫 星的 帮助 ，人 们 的生 活 能满 足天 线 的强度 要 求 ，同时还 应具 有 整杆 ，转 动方 位盘 ，使方 位 指标 与指南 得 到 了极 大 的改善 ，如我 国绝 大部 分偏
卫 星天 线 的方位 角是 以信号 接收 点 过线极化方式在卫星和接收者之间传播 ， 而线 极化 主要 的方式 有两种 ，一 是水 平 波 ，对 于卫 星信 号 中的 Ｃ频段 会 产生 明 正北 方 向为起 点 ，顺 时 针旋 转至 卫星 在 显 干扰 。 水平 面上 的正 投影 线 而形 成 的夹 角 ，即 方式 ，二 是垂 直方 式 。只有 当信 号发 射
远 地 区 已经实 现 了 “ 村村 通 ”数字 电视 距 离。
一
定的抗地震 、 暴 雨等 自然灾害的能力。
针红 色重 合 ，此 时 指南 针上方 位 指示线
此 外 ，为 了保证 传输 信 号质 量 ，卫 处角 度就 是 天线 的方位 角 。移 动 卫星 天
插 口出的射频 电缆 ，一般保证 在 ４ ０ ｍ范 位角 的调整 。
率 ，导致 馈源 与地 面存 在着 一个 倾 角 ，
这个倾角就称为天线 的极化角 。
天线 位置 时 ，另 一个 需要 考 虑 的问题 是 因此调整天线主要调整这三个参数 。 避 免 可能 存在 的干扰 源 ，如雷 达站 、高
３ ． １ 天线 的方位角
对 于 亚太 地 区 ，大部 分 卫星 信号 通
偏 焦 角 。同时 送 的方 向上 不得 有 障碍物 ，否则 将会 阻 波段为 ４ ２ － ６ ０ ｄ Ｂ Ｗ。可根据接 收波段及卫 馈 天 线 的仰 角 为 ：仰 角 一
如何做好卫星接收天线的安装调试工作
如何做好卫星接收天线的安装调试工作根据国家广电总局的规划，我国在今后的几年中将加速发展数字卫星直播业务，有望建成全球用户最多的卫星直播系统，带动年产值200亿元以上的新兴产业，并使1亿偏远地区人口收看电视节目。
届时，我国的电视观众不仅可以收看到比现在多一倍的电视频道，而且可以在家方便地点播个性化的电视节目。
数字电视由目前有线网络一家垄断的地位将彻底打破。
本文拟从卫星天线的安装、卫星接收天线对星调试等方面谈谈如何做好卫星接收天线的安装和调试工作。
一、天线的安装1、站址选择卫星天线的安装在选址时，要考虑以下基本环境条件和安全保障：1)卫星天线指向应开阔，无遮挡：2)尽量避开微波站、差转台、雷达站、高压电线等干扰源：3)天线的安装位置应使到接收机插口的射频电缆尽量短，一般在40m以内：2、天线基础通常情况下，天线安装、固定于专门的基础上，但K u波段小天线可装于屋顶、庭院，只要在坚固的水泥地上用膨胀螺栓固定就可以，也可采用焊接钢架并用重物压紧等方法。
3、天线安装天线组装前，先根据装箱清单查点全部零件、标准件的规格、数量，然后参照天线所附带的安装简图分别进行组装；1)立柱、底座安装并固定在基础上：2)安装仰角调节杆与方位套筒后装于立柱上；3)连接支臂与反射面，然后与方位套筒和仰角调节杆再连接：4)将馈源支杆、馈源夹、馈源、高频头等装在反射面上：5)除调整机构部分，其余紧固件锁定牢固。
右图是华达1．2MK u天线安装完毕的结构示意图：4、天线与其它设备的连接1)与高频头连接东南如糖2007年第五期(总第三十三期’153④文／潘岚先做好同轴电缆线的接头，把电缆一头接在高频头输出座上，另一头接在卫星电视接收机的射频输入插座上，接头要平稳拧紧，保证芯线接触良好，屏蔽层可靠接地，并用专用防水胶条把高频头的电缆连接处缠紧，以防雨水浸入。
2)卫星接收机与电视机连接把卫星电视接收机的A V与监视器的A V端子对应连好，按照使用说明书操作卫星接收机，查无误后，便可正式进行卫星信号的接收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈卫星接收天线的种类及调试方法
摘要：数字卫星广播在我国早已成为广播主要方式，利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分。
在卫星广播系统中，接收上行地球站传送来的卫星信号要靠地面卫星接收系统来完成。
本文对接收天线的类型做了详细的介绍，并从实用的角度阐述了卫星接收天线的调试方法及日常工作中应该注意的维护保养事宜。
关键词：接收天线、仰角、方位角、极化角
目前，我国的广播事业已经取得了令人瞩目的成就。
卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播，发展迅速。
卫星直播电视的开播，更是解决了我国偏远山村收看电视难的问题，现阶段的村村通广电工程也是利用卫星信号进行覆盖的。
1.卫星接收天线的作用
广播电视节目是靠卫星接收系统来完成的，系统是由卫星接收天线、高频头、馈源、第一中频电缆、功分器和卫星接收机等几部分组成。
最常用的卫星接收天线就是我们所说的大锅，是一个金属抛物面，它把从星空传来的卫星信号能量反射会聚成一个焦点。
馈源是在天线焦点处设置的一个卫星信号的喇叭，它把会聚到焦点的能量全部收集起来。
高频头是将馈源送来的信号进行降频和放大后再传送到卫星接收机。
一般来说，天线的口径越大，节目信号越强，接收到的信号质量越高。
2.卫星天线的种类
卫星天线的类型可分为两种，正馈和偏馈。
正馈天线即我们说的大锅，接收C波段的节目。
它属于一次反射式天线，卫星信号经反射面反射后，聚焦到天线的中心焦点处。
偏馈天线是指天线的馈源和高频头的安装位置偏离反射面的正前方，因此对反射面没有遮挡，即没有馈源阴影的影响，从而提高了天线的口面效率。
偏馈天线也叫小锅，常用于接收Ku波段的节目。
2.1 按天线的接收性质和构造分类
2.1.1 旋转抛物面天线
也称为中心聚焦天线，是最常用的卫星接收天线形式，由一个反射面和馈源组成。
高频头和馈源安置于天线的中央焦点。
其盘面为正圆，成抛物线形。
旋转抛物面天线的盘面（反射面）多以铝合金板状结构最为普遍，这种结构的天线，强度大、精度高、结实耐用、反射效率高，但它的重量大、风阻较大，对天线支架的要求比较严格，价格偏高。
现在使用的卫星接收天线的反射面均为铝质网状
结构，它重量轻、对风的阻力小，价格相对便宜，但精度差、强度较低、耐用性比较差。
2.1.2 卡塞格伦天线
卡塞格伦天线是双曲面天线，由主反射面、副反射面和馈源组成。
这类天线多为大口径接收天线，其馈源位于抛物面顶点附近，焦距较短，馈线的长度也较短。
馈源是指向天空的，由馈源漏溢的电波产生的噪声温度低。
由于用了副反射面面，在设计时增加了灵活性，容易控制天线开口上场的分布，其设备的机械结构和调整维护也比较简单。
2.1.3 球形反射面天线
球形反射面天线是指反射面是球面的一部分，在接收系统中，使用此种天线的目的就是通过一幅天线来进行多星接收，在焦点上，安装了多个馈源，并根据所接收卫星的方向适当地调整各馈源的位置。
2.1.4 微带天线
在Ku波段可以使用微带天线作为接收天线。
它采用微带技术，高频头设置在天线内部，外形是一块平板，所以也称平面天线。
它是采用在一块薄介质基片上，一面贴上一薄金属层作为接地板，另一面用光刻腐蚀等方法做出一定形状的金属贴片，利用微带线和轴线探针对贴片馈电的形式接收信号。
这种天线的体积小、重量轻、电性能多样化，价格较低，比较适合在家中使用。
2.2 按天线的使用材料分类
1、板状天线:有钢板、铝板、不锈钢、玻璃钢、塑酯等材质构成的天线。
2、网状天线:用金属丝网模压成型，多用于C波段的个人接收方式。
3、螺旋天线：通常由多个螺旋部分和一个反射器组成，螺旋部分的长度等于或略大于接收信号的一个波长，反射器呈圆形或方形，用在接收L波段的广播电视上。
2.3 按天线的驱动方式分类
1、普通天线：通过手动来调节天线的方位角、仰角、极化角，结构简单，价格低，但使用麻烦，精度低。
2、电动天线：通过低速电动机驱动减速换向机构（蜗轮等）来调节天线的方位角和仰角。
3、自动跟踪天线：这种天线精度高，捕捉时间短，使用寿命长，操作简单，
多用于轮船、汽车、火车等移动的交通工具上。
3.卫星天线调试方法
要进行卫星接收，关键点是卫星的定位。
即天线的方位角、仰角、馈源的极化角这三大参数的调试。
下面，就以旋转抛物面天线为例，介绍一下怎样调试天线的参数。
3.1 仰角
从接收点仰望卫星天线的视线与水平线构成的夹角即为仰角。
这里介绍两种简便实用的调整方法。
3.1.1 直线、双线法：在直尺的一端(记为A处)钻一个小孔，挂上一根细线，细线下面系上一小重物。
在直尺的中间(记为B处)再钻一个小孔也挂上一根细线，并将该细线拉直贴近A处的小孔，在该处将细线打一个结。
于是此细线从A端转向另一端是，线上的小结就会画出一个无形的半圆弧。
将直尺贴紧天线圆盘，使挂有细线的一端向上，此时，挂在A端的细线在重物的作用下就会自然下垂，然后拉紧挂在尺中间的那根细线，使它上面的小结与垂线相交，交点记为C,量出AC、和BC的长度，就很容易得出仰角的数值了。
3.1.2 量角器法：用一个较大的量角器，稍作加工就可以做成一个仰角测试器。
将量角器的直边垂直的靠在天线圆盘平面上，（不是量角器刻有0度的一端朝下）此时，一边转动天线的仰角一边就可以直接读出仰角的数值了。
3.2 极化角
接收天线的极化角是指接收点地平面与接收天线口面的交线和电波的水平极化矢量之间的夹角。
粗调极化角，按公式算出P的理论值。
可能有三种情况，P>0、P=0、P<0。
对应极化角的调整方向是P=0 时，接收站与卫星同经度，极化为理想的水平(垂直)极化。
细调：用AGC(自动电压增益控制)电压法或卫星接收机中的信号强度指示条等方法进行精确的调整。
电压法一般用于模拟卫星电视场合。
它是利用卫星接收机输出的AGC电压来调整接收天线的极化匹配的。
4.卫星天线的保养
当卫星天线调试完成后，其方位角、仰角等就基本不动了。
为了消除卫星漂移带来的影响，可依据实际收测结果，定期或不定期的对天线进行微调，使之能始终能处于最佳的接收状态。
为防止天线遭雷击，最好在天线上方安装避雷针。
从室外高频头到室内接收机的电线馈线也最好穿于金属管道内，以免长时间的裸露在外面造成老化。
要保持馈源和反射面的清洁，千万不要让馈源进水。
