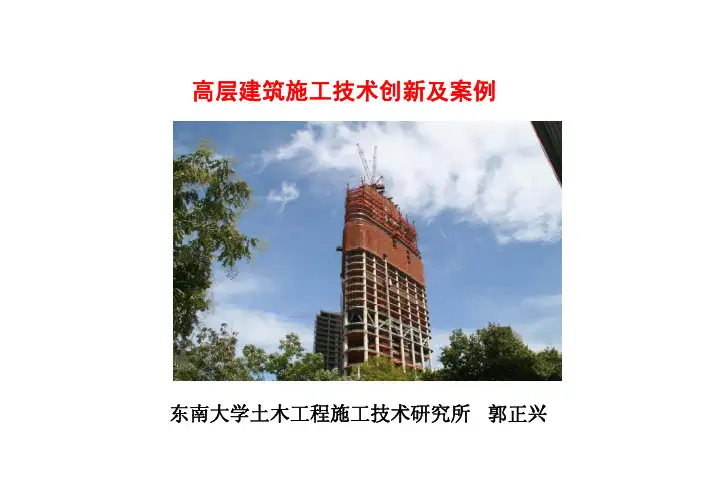

高层建筑施工技术创新及案例
高层建筑施工技术创新及案例东南大学土木工程施工技术研究所郭正兴高层建筑施工关键技术问题地下部分（1）长桩的沉设；（2）深基坑支护；（3）深基坑降水；（4）大体积混凝土施工。
）大体积混凝土施工地上部分（1）轴线传递测量；（2）模板、钢筋和混凝土施工；（3）垂直运输；（4）外脚手架1 混凝土核心筒施工模板技术创新1.1 自爬模技术国外高层建筑混凝土核心筒体施工采用了液压自爬模技术采用了沿导轨爬升的连续爬升液压千斤顶江苏苏通大桥300m高桥墩施工采用DOKA自爬升模板南京新街口德基大厦核心筒施工采用的液压自爬模系统液压千斤顶导轨德基大厦的道广模板，木工字梁组拼大模南京金陵饭店扩建工程的混凝土核心筒自动爬模南京金陵饭店扩建工程的核心筒钢大模液压千斤顶南京金陵饭店扩建工程液压千斤顶的自动爬模采用涡轮蜗杆的提升机实现施工平台整体升降上海建工集团的整体提升钢平台体系则具有上海特色，特别适用于超高层建筑核心筒钢筋混凝土结构施工。
整体提升钢平台体系具有整体性强，工作条件好，施工质量易于保证；施工工艺简单，施工速度快；支撑于永久结构之上，安全性高等优点。
正因为整体提升钢平台体系具有明显优势，因此在上海东方明珠广播电视塔和金茂大厦等台体系具有明显优势因此在上海东方明珠广播电视塔和金茂大厦等许多标志性超高层建筑工程中得到广泛应用。
南京鼓楼紫峰大厦混凝土核心筒施工平台采用整体升降技术涡轮蜗杆提升机（20世纪70年代升板法施工的升板提升机）实现施工钢平台整体升降用型钢焊接成提升架，提升机沿提升架爬升，提升架埋入混凝土，不回收利用，但可取代部分墙体内钢筋广州西塔的长行程液压千斤顶整体升降钢平台系统对应三个支撑钢柱为三个支撑点，设置桁架式钢平台，平台结构形式结合核心筒墙体施工特点设置，以三角形为基点设置以三角形为基准扩展成六角星形主骨架，进而扩展成六边形，钢平台面积约1000m2。
在钢平台与混凝土浇筑面之间设计有5.5m的操作空间，方便混凝土剪力墙浇筑完毕后可尽快插入钢筋绑扎并提高绑扎速度。
东南大学郭正兴土木工程施工04模板工程-PPT精选
可调托
在模板支架中，门架支撑是一种主要形式。在桥梁工程施工中，江苏
等地常采用主立杆为Φ57的重型门架做支撑。可调托插于门架立柱上，
形成良好的轴心受压传力状态。
2019/11/24
东南大学土木工程
广东等地常采用主立杆为Φ42的轻型门架做模板支撑 。
2019/11/24
东南大学土木工程
碗扣式钢管脚手架是模板支架的主要形式之一，主要应用在市
计算单元宽度
计算对拉 螺栓间距
确定内外模对拉螺栓间距时，以双钢管外横肋为等效梁， 2019/11计/24算单元宽度为两横肋间东间南距大学，土以木工对程拉螺栓为该梁的支点。
计算面板及小楞 活载2.5kN/m2
计算支撑小楞的大楞 活载1.5kN/m2
计算支撑大楞的支架 活载1.0kN/m2
在模板设计计算中，根据计算对象的不同，取不同的施工 荷载值是学习中的难点之一。图片中列出了不同的计算对象 201的9/1施1/2工4 荷载取值，依照层层扩东南散大，学土逐木步工程减小规律进行。
东南大学土木工程
自20世纪70年代末引入组合钢模板，其一度成为施工现场的主流模 板，但组合钢模板的刚度差，易变形，现主要应用在工业建筑及多层住 20宅19的/11构/24造柱及楼梯等施工中。 东南大学土木工程
覆膜胶合板
胶合板面板的单张板块大，不易变形，表面覆膜后增加了耐磨和重复使 用次数。胶合板有木胶合板和竹胶合板，厚度有12mm、15mm、18mm、 2的200问m19m/题11等。/24。但胶合板作为模板也带东来南重大复学土使木用工次程数不多，造成资源浪费等新
2019/11/24
东南大学土木工程
新型模板体系——滑模施工
滑模是一种特殊的模板体系，它主要应用于混凝土
03土木工程施工课件(桩基础工程)
管桩钢丝
螺旋箍筋
预应力管桩的生产在工厂内进行，利用高强螺旋肋的钢丝作为预
应力筋，混凝土强度等级可达C60～C80，采用离心法生产，高压釜
20蒸20/汽3/1养6 护。
工程施工
运至施工现场的预应力混凝土管桩。
2020/3/16
工程施工
2020/3/16
吊桩
工程施工静力压桩机桩与桩管口焊接连接（接桩）。
2020/3/16
工程施工
混凝土 料斗
浇筑混凝 土导管
钻孔灌注桩的施工现场若管理不善，易造成泥浆到处流淌，现场
文明施工不够。
2020/3/16
工程施工
钻孔灌注桩的钻头由施工作业队根据土质、以往的施工经验加工
制作，通常在端部焊接合金刀头，增加耐磨性和切削土的能力。
2020/3/16
工程施工
预应力混凝土 管桩的桩端加 强钢板套箍
2020/3/16
工程施工
2020/3/16
工程施工
桩施工的基本流程为：
编制桩的施工方案
施工场地准备
测量放线定桩位
桩机就位
吊桩插桩、桩身调直
连续压桩沉入、接桩
（预制桩施工）
2020/3/16
护壁成孔
吊入钢筋笼灌入混凝土成桩
（灌注桩施工）
工程施工
钻孔灌注桩的钢 筋笼成型
超声波检测桩身 质量的预埋钢管
钻孔灌注桩是一种基本的工程结构基础桩。
2020/3/16
3 桩基础工程
2020/3/16
东南大学土木工程施工研究所
工程施工
工程桩有多种类型，常用的有预制混凝土桩和灌注混凝土桩，钢 桩用在基础处理的特殊加固工程中。预制桩中目前预应力管桩的用 量在增加。预制桩属挤土沉入桩，应注意挤土对地基隆起的影响。 灌注桩有钻孔成孔、打入钢套管成孔和人工挖孔成孔几种类型。钻 孔灌注桩的施工质量受土质、地下水压、护壁泥浆类型及成孔机械 等因素影响。
螺旋箍筋
预应力管桩的生产在工厂内进行，利用高强螺旋肋的钢丝作为预
应力筋，混凝土强度等级可达C60～C80，采用离心法生产，高压釜
20蒸20/汽3/1养6 护。
工程施工
运至施工现场的预应力混凝土管桩。
2020/3/16
工程施工
2020/3/16
吊桩
工程施工静力压桩机桩与桩管口焊接连接（接桩）。
2020/3/16
工程施工
混凝土 料斗
浇筑混凝 土导管
钻孔灌注桩的施工现场若管理不善，易造成泥浆到处流淌，现场
文明施工不够。
2020/3/16
工程施工
钻孔灌注桩的钻头由施工作业队根据土质、以往的施工经验加工
制作，通常在端部焊接合金刀头，增加耐磨性和切削土的能力。
2020/3/16
工程施工
预应力混凝土 管桩的桩端加 强钢板套箍
2020/3/16
工程施工
2020/3/16
工程施工
桩施工的基本流程为：
编制桩的施工方案
施工场地准备
测量放线定桩位
桩机就位
吊桩插桩、桩身调直
连续压桩沉入、接桩
（预制桩施工）
2020/3/16
护壁成孔
吊入钢筋笼灌入混凝土成桩
（灌注桩施工）
工程施工
钻孔灌注桩的钢 筋笼成型
超声波检测桩身 质量的预埋钢管
钻孔灌注桩是一种基本的工程结构基础桩。
2020/3/16
3 桩基础工程
2020/3/16
东南大学土木工程施工研究所
工程施工
工程桩有多种类型，常用的有预制混凝土桩和灌注混凝土桩，钢 桩用在基础处理的特殊加固工程中。预制桩中目前预应力管桩的用 量在增加。预制桩属挤土沉入桩，应注意挤土对地基隆起的影响。 灌注桩有钻孔成孔、打入钢套管成孔和人工挖孔成孔几种类型。钻 孔灌注桩的施工质量受土质、地下水压、护壁泥浆类型及成孔机械 等因素影响。
土木工程施工》课件第2章桩基础工程
桩基由多根桩组成，通过承台连 接成一个整体，共同承受建筑物 荷载。
桩基础工程类型
根据施工方法的不同，桩基础工程可分为预制桩和灌注桩两 种类型。
预制桩是在工厂或施工现场预先制作好的桩，通过沉桩设备 将其打入地下；灌注桩则是通过钻孔或挖孔的方式在地下形 成桩孔，然后浇筑混凝土形成桩身。
桩基础工程应用场景
桩身加固
对存在缺陷或不能满足设计要求的桩基进行加固处理，以提高其承 载力和稳定性。
03 桩基础工程质量控制
施工前质量控制
施工前质量控制是确保桩基础工程质量的关键环节，包括对施工队伍的资质和经验 进行审查，对施工设备进行检查和维护，对施工材料进行质量检验等。
施工前还需要进行详细的地质勘察和设计交底工作，以确保施工方案的科学性和可 行性。
预制桩施工案例
总结词
高效、快速、低成本
详细描述
预制桩施工是一种常见的桩基础施工方法，通过在工厂预制桩身，可以大幅缩 短施工周期，降低成本，并且施工效率高。在案例中，预制桩被广泛应用于各 类建筑工程，如高层建筑、大型公共设施等。
灌注桩施工案例
总结词
灵活、适应性强
详细描述
灌注桩施工是通过在地基中钻孔，然后向孔内浇筑混凝土形成桩基的方法。由于其施工方法灵活，可以适应各种 复杂的地质条件，因此在一些特殊工程中得到广泛应用。例如，在桥梁工程中，灌注桩被用于支撑桥梁墩台，保 证桥梁的稳定性和安全性。
混凝土灌注
混凝土灌注是灌注桩施工的关键环节，需要控制混凝土的配合比、灌注 速度和高度，确保混凝土能够顺利地注入钻孔中，并形成密实、均匀的 桩基。
桩基处理技术
桩基处理技术的概述
桩基处理技术是对已经完成的桩基进行必要的处理，以满足设计 要求和规范规定。
桩基础工程类型
根据施工方法的不同，桩基础工程可分为预制桩和灌注桩两 种类型。
预制桩是在工厂或施工现场预先制作好的桩，通过沉桩设备 将其打入地下；灌注桩则是通过钻孔或挖孔的方式在地下形 成桩孔，然后浇筑混凝土形成桩身。
桩基础工程应用场景
桩身加固
对存在缺陷或不能满足设计要求的桩基进行加固处理，以提高其承 载力和稳定性。
03 桩基础工程质量控制
施工前质量控制
施工前质量控制是确保桩基础工程质量的关键环节，包括对施工队伍的资质和经验 进行审查，对施工设备进行检查和维护，对施工材料进行质量检验等。
施工前还需要进行详细的地质勘察和设计交底工作，以确保施工方案的科学性和可 行性。
预制桩施工案例
总结词
高效、快速、低成本
详细描述
预制桩施工是一种常见的桩基础施工方法，通过在工厂预制桩身，可以大幅缩 短施工周期，降低成本，并且施工效率高。在案例中，预制桩被广泛应用于各 类建筑工程，如高层建筑、大型公共设施等。
灌注桩施工案例
总结词
灵活、适应性强
详细描述
灌注桩施工是通过在地基中钻孔，然后向孔内浇筑混凝土形成桩基的方法。由于其施工方法灵活，可以适应各种 复杂的地质条件，因此在一些特殊工程中得到广泛应用。例如，在桥梁工程中，灌注桩被用于支撑桥梁墩台，保 证桥梁的稳定性和安全性。
混凝土灌注
混凝土灌注是灌注桩施工的关键环节，需要控制混凝土的配合比、灌注 速度和高度，确保混凝土能够顺利地注入钻孔中，并形成密实、均匀的 桩基。
桩基处理技术
桩基处理技术的概述
桩基处理技术是对已经完成的桩基进行必要的处理，以满足设计 要求和规范规定。
东南大学郭正兴土木工程施工04模板工程-PPT精选
2019/11/12
东南大学土木工程
江苏苏通长江大桥30m跨引桥以碗扣架作为模板支架，
胶合板为模板面板，木工字梁为楞木。
2019/11/12
东南大学土木工程
南京双桥门立交桥施工跨越秦淮河时，在老桥
面上支模时，多种模板支撑架组合使用。
2019/11/12
东南大学土木工程
新型模板体系——大模板施工
可调托
在模板支架中，门架支撑是一种主要形式。在桥梁工程施工中，江苏
等地常采用主立杆为Φ57的重型门架做支撑。可调托插于门架立柱上，
形成良好的轴心受压传力状态。
2019/11/12
东南大学土木工程
广东等地常采用主立杆为Φ42的轻型门架做模板支撑 。
2019/11/12
东南大学土木工程
碗扣式钢管脚手架是模板支架的主要形式之一，主要应用在市
胶合板 木枋
可调钢支柱
工地上用胶合板做面板，用50×100mm做胶合板模板面板 的楞木成为目前主流模板工程材料。
2019/11/12
东南大学土木工程
用胶合板拼接的梁板模板，为防止板块间拼缝的漏浆，用双面胶 条粘贴填缝。
2019/11/12
东南大学土木工程
要达到施工高质量的混凝土圆截面柱，一般采用定型加工的钢模，
2019/11/12
东南大学土木工程
模板工程的安全至关重要，做必要的模板工程设计计算是保证 模板基本承载力的基础。2019年5月南京河西中央公园地下室施工发
20生19/了11/模12 板支架整体坍塌事故，东死南大1学人土。木工程
支架的整体倾斜倒塌，说明了重视模板支架的构造措施 2019/1（1/1设2 扫地杆、剪刀撑等）东的南必大要学土性木。工程
土木工程施工19
6X37-32.5-170，8股
70t滑轮组 70t单滑轮
70t滑轮组 6X37-52.0-185，三圈
70t单滑轮
26
6X37-65.0-185
7
31
12
索具设置
26
7
31
12
150t履带吊
37 18
500t汽车吊
用德国产的500t德玛克汽车吊吊起钢拱架
德国产的500t德玛克汽车吊就位，撑脚对 地耐力要求为20t/m2
法
南京大地建设集团
无需大型起重机械、机械 台班少、质量可靠、可与 下部土建平行作业对工期 有利
需搭设高空拼 装台及柱间高 空滑移梁、支架 租用费用高
跨内吊装法所需解决的主要技术
吊装机械设备的选择 吊点的选择与索具的设置 大型构件在吊装过程中产生变形后 的就位问题 吊装后构件间的连接
吊点选择一
最大应力值及杆件位置
该方法适用于焊接连接网架。
工程实例一青岛市郊区某实业公司网架整体吊装
网架结构为周边支承与点支承相结合的正放四角锥 焊接球网架，网架总重63586 kg。采用多台拔杆整体吊 装法安装，网架突然整体坠落，造成6死3伤网架基本报 废事故。
工程实例二 秦山二期核 电站的2RX安 全壳穹顶
穹顶衬里整 体 重 量 170.5 吨 ， 整个穹项起升 高 度 为 51 米 。 由履带式吊车 M4600S4/S3 整 体吊装。
檩架钢管与主拱架钢管的连接方案一
檩架弦杆
此段切割后焊接 拱架弦杆
檩架钢管与主拱架钢管的连接方案二
7.自爬升安装法
供热管道过河的索桁架桥的钢桁架桥面采用 分段自爬升法安装
启发：徐州某医院的铝板幕墙的安装脚手架采
70t滑轮组 70t单滑轮
70t滑轮组 6X37-52.0-185，三圈
70t单滑轮
26
6X37-65.0-185
7
31
12
索具设置
26
7
31
12
150t履带吊
37 18
500t汽车吊
用德国产的500t德玛克汽车吊吊起钢拱架
德国产的500t德玛克汽车吊就位，撑脚对 地耐力要求为20t/m2
法
南京大地建设集团
无需大型起重机械、机械 台班少、质量可靠、可与 下部土建平行作业对工期 有利
需搭设高空拼 装台及柱间高 空滑移梁、支架 租用费用高
跨内吊装法所需解决的主要技术
吊装机械设备的选择 吊点的选择与索具的设置 大型构件在吊装过程中产生变形后 的就位问题 吊装后构件间的连接
吊点选择一
最大应力值及杆件位置
该方法适用于焊接连接网架。
工程实例一青岛市郊区某实业公司网架整体吊装
网架结构为周边支承与点支承相结合的正放四角锥 焊接球网架，网架总重63586 kg。采用多台拔杆整体吊 装法安装，网架突然整体坠落，造成6死3伤网架基本报 废事故。
工程实例二 秦山二期核 电站的2RX安 全壳穹顶
穹顶衬里整 体 重 量 170.5 吨 ， 整个穹项起升 高 度 为 51 米 。 由履带式吊车 M4600S4/S3 整 体吊装。
檩架钢管与主拱架钢管的连接方案一
檩架弦杆
此段切割后焊接 拱架弦杆
檩架钢管与主拱架钢管的连接方案二
7.自爬升安装法
供热管道过河的索桁架桥的钢桁架桥面采用 分段自爬升法安装
启发：徐州某医院的铝板幕墙的安装脚手架采
最新《土木工程施工》课件第2章桩基础工程3
3、换土垫层按其回填的材料可分为灰土垫层、砂垫层、碎(砂)
石垫层等。
为了使桩共同工作，变形协调，基础下面要设置一定厚度 的砂石料垫层使地基土能够有效的分担外荷载，垫层厚度一 般为100～300mm。
四）深层密实法
• 1)振冲法： • 振冲法，又称振动水冲法，是以起重机吊起振冲器，启动潜
• 二点吊
0.207 L • 三点吊
0.586 L
0.207 L
0.145 L 0.355 L • L 为桩的长度
0.355 L
0.145 L
二）桩的打入
1、 打桩的准备工作
1）打桩前应作好场地的清理和平整工作。 2）放线确定桩位。
2、 打桩顺序的确定
1）由于桩入土后对其周围的土体有挤压作用，对打桩 身和周围建筑物有影响，所以应确定打桩的顺序。 2）常见的几种打桩顺序及其对土体的影响 （1）自一边向另一边走排打
基深部就地将软土和固化剂充分拌合，利用固化剂和软土发 生一系列物理、化学反应，使之凝结成具有整体性、水稳性 好和较高强度的水泥加固体，与天然地基形成复合地基。
• 深层搅拌法适于加固较深、较厚的淤泥、淤泥质土、粉土 和承载力不大于0.12 MPa的饱和粘土和软粘土、沼泽地带的 泥炭土等地基。
五）预压法—砂井堆载预压法
D 送桩； 接桩，截桩。 3）打桩质量控制 （1）满足最后贯入度的要求（对端承桩重点控制）
（2）桩尖入土应达到设计的标高（对摩擦桩重点控制） （3）桩的平面位置及垂直度的偏差应在容许范围内
案例:打桩
• 该工地位于汉口京汉大道公安路口。据施工人员讲，当日凌晨6 时许．一 台打桩机在钻孔时突然遇到硬物的阻力。挖出后不禁 吓出一身冷汗 ，硬物竟是半人多高的大炸弹。
石垫层等。
为了使桩共同工作，变形协调，基础下面要设置一定厚度 的砂石料垫层使地基土能够有效的分担外荷载，垫层厚度一 般为100～300mm。
四）深层密实法
• 1)振冲法： • 振冲法，又称振动水冲法，是以起重机吊起振冲器，启动潜
• 二点吊
0.207 L • 三点吊
0.586 L
0.207 L
0.145 L 0.355 L • L 为桩的长度
0.355 L
0.145 L
二）桩的打入
1、 打桩的准备工作
1）打桩前应作好场地的清理和平整工作。 2）放线确定桩位。
2、 打桩顺序的确定
1）由于桩入土后对其周围的土体有挤压作用，对打桩 身和周围建筑物有影响，所以应确定打桩的顺序。 2）常见的几种打桩顺序及其对土体的影响 （1）自一边向另一边走排打
基深部就地将软土和固化剂充分拌合，利用固化剂和软土发 生一系列物理、化学反应，使之凝结成具有整体性、水稳性 好和较高强度的水泥加固体，与天然地基形成复合地基。
• 深层搅拌法适于加固较深、较厚的淤泥、淤泥质土、粉土 和承载力不大于0.12 MPa的饱和粘土和软粘土、沼泽地带的 泥炭土等地基。
五）预压法—砂井堆载预压法
D 送桩； 接桩，截桩。 3）打桩质量控制 （1）满足最后贯入度的要求（对端承桩重点控制）
（2）桩尖入土应达到设计的标高（对摩擦桩重点控制） （3）桩的平面位置及垂直度的偏差应在容许范围内
案例:打桩
• 该工地位于汉口京汉大道公安路口。据施工人员讲，当日凌晨6 时许．一 台打桩机在钻孔时突然遇到硬物的阻力。挖出后不禁 吓出一身冷汗 ，硬物竟是半人多高的大炸弹。
复习
基坑支护方法→适用的土质→开挖深度及基坑大 小→基坑周边条件（顺向思维，教师讲课所想）
基坑周边条件、基坑开挖深度及土质→基坑支护方法 （逆向思维，项目工程师所想） ②对基坑开挖降水与止水要把握： 各种降水方法与土的渗透系数大小的关系。大型 工程如何得到正确的渗透系数？降水对邻近建筑物有 何影响？可采取哪些有效的措施？止水的方法有哪些？ 各自的效果如何？ 2.高层建筑主体结构施工技术 1）对高层砼主体结构 掌握四个重点：轴线的竖向传递测量、模板钢筋 和砼施工、垂直运输机械、外脚手架。
6.桥梁工程施工
四种桥型的施工应给予关注——连续梁桥、拱桥、 斜拉桥、悬索桥。
1）对连续梁桥，应注意移动支架法是方向（简易移 动支架法、液压移动支架法）。对悬浇法施工特别关注 0#块的施工。
2）对拱桥，有下承式、中承式和上承式三种形式。 大跨径拱桥的转体施工是一热点。转体施工有平转和竖 转。 3）斜拉桥主体施工主要有索塔施工、桥面箱梁施工 和斜拉索的挂索施工等。上塔柱段的施工相对复杂，一 般施加环向预应力，拉索的锚管须精确定位。塔柱的砼 施工多采用爬模。
（2）按双扣件抗滑设计 梁下按每排5根钢管，横向间距@600，沿梁纵向钢管排 架间距亦@600。 梁下每延米钢管排架的承载力（按抗滑复核） 5×1.2/0.6=10t/m>9.69t/m(可） (3)按规范给出的公式复核 每根排架立杆的承载力 N=fA=205×0.412×489=41301N=4.1t 其中l0=h+2a=1600+2×200=2000 =l0/I=2000/15.8=127 注：规范对模板支架给出的公式为将立杆顶步的步高作为计 算长度的基准，当用可调托插入立杆顶时的受力状况与计算 条件吻合，将立杆伸出段a按悬臂考虑，故l0=h+2a
