遂宁至广安高速公路建设项目SG2合同段导线点、水准点复测方案一、工程概况遂广(遂宁——广安)高速公路工程第SG2合同段工程,设计起点k69+000,设计终点k97+785.898,标段全长28.701km,本标段道路工程主要工程量:土石方数量:土方94.8948万m3;石方303.1682万m3。

防护及排水工程:防护79676 m3;排水43886 m3本标段包含大桥16座,共计3246米;中桥13座,共计1031.9米。

涵洞46道。

本标段包含互通式立体交叉3处;分离式立体交叉17处,通道12处;人行天桥9处。

根据控制点交桩情况,平面控制系统采用北京54高斯正形投影3°带平面直角坐标系(中央子午线106°07′,投影高程为300米),水准高的高程基准为1985基准。

二、测量仪器及测设人员本次复测配备测量工程师2名,从事测量专业工作经验均为5年以上,测量员4名,从事测量专业工作为3年以上,技工6名,共计12人。

(1)仪器名称及型号(2)测量人员组织三、复测方案本合同段内共有设计院提供的一级控制点共26个,经我项目部工程技术人员研究讨论针对现场地形及导线点的分布情况,研究讨论决定主线控制点采用GPS相对静态定位模式进行复测、增设控制点。

GPS控制网等级为一级,采用中海达V8 GSNN双频GPS接收机四台同步观测,GPS网形采用边连式,每站观测2个时段,每时段观测时间为60至70分钟不等。

同时观测有效卫星数不少于6颗,每条基线有效观测时间不少于45分钟,单点定位时间大于1小时,接收机采样间隔设置为5S,卫星高度角设置为10°。

观测过程中几何图形强度因子PDOP值小于6。

作业时天线严格置平对中,对中误差小于1mm。

互通式立交连接线控制点采用RTK固定解平滑20次的平均值与设计值进行复测对比。

高程测量采用自动安平水准仪两台,两个线路并行,同时前进测量。

塔尺采用3m黑红双面木制塔尺,气泡已经校核。

导线点复测

导线点复测

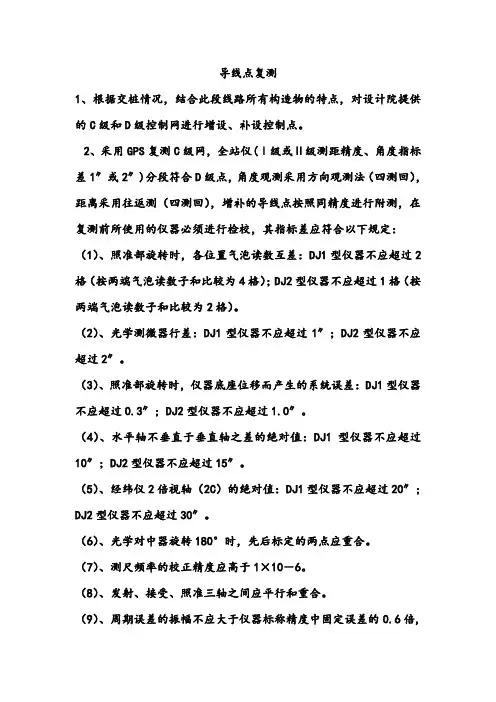

导线点复测1、根据交桩情况,结合此段线路所有构造物的特点,对设计院提供的C级和D级控制网进行增设、补设控制点。

2、采用GPS复测C级网,全站仪(Ⅰ级或Ⅱ级测距精度、角度指标差1″或2″)分段符合D级点,角度观测采用方向观测法(四测回),距离采用往返测(四测回),增补的导线点按照同精度进行附测,在复测前所使用的仪器必须进行检校,其指标差应符合以下规定:(1)、照准部旋转时,各位置气泡读数互差:DJ1型仪器不应超过2格(按两端气泡读数子和比较为4格);DJ2型仪器不应超过1格(按两端气泡读数子和比较为2格)。

(2)、光学测微器行差:DJ1型仪器不应超过1″;DJ2型仪器不应超过2″。

(3)、照准部旋转时,仪器底座位移而产生的系统误差:DJ1型仪器不应超过0.3″;DJ2型仪器不应超过1.0″。

(4)、水平轴不垂直于垂直轴之差的绝对值:DJ1型仪器不应超过10″;DJ2型仪器不应超过15″。

(5)、经纬仪2倍视轴(2C)的绝对值:DJ1型仪器不应超过20″;DJ2型仪器不应超过30″。

(6)、光学对中器旋转180°时,先后标定的两点应重合。

(7)、测尺频率的校正精度应高于1×10-6。

(8)、发射、接受、照准三轴之间应平行和重合。

(9)、周期误差的振幅不应大于仪器标称精度中固定误差的0.6倍,检定中误差不应大于0.5mm。

(10)、加常数的检定中误差不应大于仪器标称精度中固定误差的0.5倍;乘常数的检定中误差不应大于仪器标称精度中比例误差系数的0.75倍。

3、在测量作业时,仪器要轻拿轻放,键盘按钮、制动锁、微调螺旋要柔手操作,仪器搬站必须装箱,作业应符合下列规定:(1)、应检校三周轴的平行性与圆水准器及光学对中器。

(2)、视线宜高于地面和离开障碍物1.3m以上。

(3)、视线应避免通过受电、磁场干扰的地方,一般要求离开高压线2~5m。

(4)、视线宜避免通过发热体(如散热塔、烟囱等)。
