项目一 张力架线施工
五、过载保安定值不应大于杆塔允许荷 载，计算取值如下 （2018版本）。
Pg=1.1Ph Pg—牵引力过载保安值（N）。 区别： 大牵引机的过载保护值 Pg=Ph+1000N Ph-牵引机的牵引力 小牵引机的过载保护值Pg=1.1Ph Ph-地线的牵引机的牵引力
P≥mKpTp =2×0.3×94690N=56814N。 优选80kN牵引机即可。 T=KtTp=0.12×94690N=11362.8N。 优选20kN小型张力机即可。
10
项目一 张力架线施工
牵引机
张力机
11
项目一 张力架线施工
三、地线需要张力放线时，一般以小牵引机、小张 力机作为地线张力放线机械，以导引绳作地线牵引 绳。
h-跨越档导线悬挂点间的高差，m. H=Tp/5
Tp-被牵引的导线计算破断力
17
项目一 张力架线施工
牵引机牵引力的水平分力计算公式： Ph=m[Thεn+ω1（h1εn+h2εn-1+...+hnε+hn）] 式中,Ph—牵引力的水平分力，若场地布置符合本标准 要求，可近似的将水平分力当作牵引力（N）。
半平衡挂线;
4
项目一 张力架线施工
张力放线的基本程序为： （1）导引绳展放：优先用飞行器展放初
级导引绳，连接后牵放其他高级别导引绳， 也可以用其他方式展放导引绳。
（2）导引绳牵放牵引绳：用牵引机收卷 导引绳，将施工段内的导引绳更换为牵引绳。
（3）牵引绳牵放导地线：用牵引机收卷 牵引绳，展放导地线。
18XXX线路工程张力架线施工方案全解
XXX线路工程张力架线施工方案批准：审核：编写：建设单位意见：运行单位意见：XXX公司XXXX年XX 月施工方案签名页2.工程概况2.1 XXX线路工程起自XXX变电站，终至XXX变电站，线路长度XXkm使用杆塔XX基。
工期：XXXX年XX月XX日开工，竣工时间：XXXX年XX月XX日。
2.2本工程导线采用XXX钢芯铝绞线。
地线采用XXX镀锌钢绞线/铝包钢绞线/OPGW光缆。
采用张力架线施工方法，按每个放线段作为施工段。
架线施工时间为XXXXP XX月XX日~XXX年XX月XX日2.3为使本工程架线施工任务安全按期完成，特编制本张力架线施工方案3.施工组织措施3.1施工组织结构工作负责人：XXX电话：XXX技术负责人：XXX电话：XXX安全负责人：XXX电话：XXX工作班人员：X个班组，技工XX人，辅助工XX人，共XX人（包括放线准备、导地线展放、紧线、平衡挂线、附件安装、压接等人员）职责：工作负责人：全面负责组织、指挥工作班人员安全开展本次架线施工的各项工作，完成本工程架线施工任务。
技术负责人：负责对本项工作提出技术方案并交底，助工作负责人的工作，解决现场技术问题，检查督促各项施工技术措施的落实。
安全负责人：负责对施工现场的安全教育和监督，督促各项安全措施的落实，及时制止违反安规等规章制度的行为和现象。
施工人员：服从工作负责人的指挥，正确佩戴和使用劳保防护用品，按照施工工艺标准、遵守安全操作规程按时完成工作负责人所安排的工作任务。
3.2施工组织分工第一组：放线准备组长：XXX组员：XXX XXX等XX 人负责搭设跨越架、悬挂瓷瓶及放线滑车、布置牵张场地、挖埋临锚等准备工作。
第二组：放紧线、压接组长：XXX组员：XXX XXX等XX 人负责展放导引绳/牵引绳、展放导地线、压接、紧线等放紧线工作。
第三组：附件安装组长：XXX组员：XXX XXX等XX 人负责导地线平衡/半平衡挂线、安装悬垂线夹、防振锤、间隔棒、跳线等附件安装工作。
220kV线路工程张力放线施工方案资料

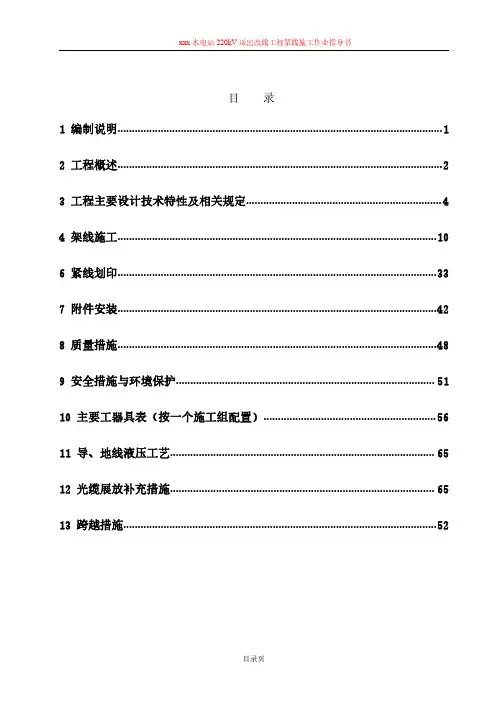

xxx 水电站 220kV 送出改线工程架线施工作业指导书
1 编制说明 1.1编制依据
《110kV～500kV 架空送电线路施工及验收规范》（GB 50233-2005） 《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87） 《 110kV ～ 500kV 架 空 电 力 线 路 工 程 施 工 质 量 及 评 定 规 程 》 （DL/T5168-2002）； 《架空送电线路导线及避雷线液压施工工艺规程》（DL/T5285-2013） 《电力建设安全工作规程 第 2 部分：架空电力线路》(DL/5009.2—2013) 《放线滑轮基本要求、检验规定及测试方法》(DL/T 685) 《输电线路施工机具设计、试验基本要求》(DL／T875) 《跨越电力线路架线施工规程》(DL/T5106) 《工程建设强制性条文》(电力部分 2011 版) 《电力建设工程施工技术管理导则》（国家电网工[2003]153 号） 《输变电工程建设标准强制性条文实施实施指南》（2013 版） 1.2架线方式 本工程双分裂导线张力架线方式为一牵二，即用一台牵引机和一台 2 线 张力机组合，通过一牵二走板和三轮放线滑车，一次展放一相 2 根子导线。 1.3计划工期 架线施工计划工期为 xxx 年 5 月 01 日至 xxx 年 07 月 30 日。
安澜 1 …
名称
变
西
11 12
2M 设 预留 备 出线
13
14
预留 预留出 出线 线
本工程线路从官滩变东侧 220k径示意简图如下：
2
xxx 水电站 220kV 送出改线工程架线施工作业指导书
2.2变电所进出线情况 2.2.1 官滩变电站出线情况
220kV 官滩变为规划建设变电站，根据电气一次专业提供的资料，220kV 官
张力架线施工导则
水利电力部基本建设司超高压架空输电线路张力架线施工工艺导则SDJJS 2—87（试行）编制单位：中国电机工程协会输变电专业委员会线路施工技术分会批准单位：水利电力部基本建设司执行日期：1987年11月关于试行《超高压架空输电线路张力架线施工工艺导则》的通知（87）基送字第163号各电业管理局、省水电局（电力局）、西北、上海建设局、超高压输变电建设公司、省（市）送变电工程公司：我国在超高压架空输电线路张力架线施工方面已取得了较丰富的经验，为及时总结、整理这些经验以便更好地指导今后的张力架线施工，中国电机协会输变电专业委员会线路施工技术分会组织制订了《超高压架空输电线路张力架线施工工艺导则》，并经过专业会议审查通过。
现经中国电机协会推荐，由我司颁发试行。
本导则由水利电力部电力建设研究所负责管理，各单位在试行中发现的问题及改进意见，请函告北京良乡水利电力部电力建设研究所。
1987年11月11日目录第一章总则----------------------------------------------------------------------------------第二章施工准备-----------------------------------------------------------------------------第一节机具准备---------------------------------------------------------------------------第二节跨越施工准备---------------------------------------------------------------------第三节放线滑车准备---------------------------------------------------------------------第三章张力架线--------------------------------------------------------------------------- 第一节施工段及张、牵场---------------------------------------------------------------------------- 第二节导引绳、牵引绳和地线展放---------------------------------------------------------------- 第三节张力放线主要施工计算---------------------------------------------------------------------- 第四节张力放线施工操作--------------------------------------------------------------------------- 第五节放线质量和施工安全-------------------------------------------------------------------------第一章总则第1.0.1条在高压架空输电线路架线工程中，用张力放线方法展放导线，以及用与张力放线相配合的工艺方法进行紧线、挂线、附件安装等各项作业的整套架线施工方法，叫做张力架线。
特高压交流输电线路工程张力架线施工方案
导线尾部张力应满足：
1000＜
＜2000
式中：
——导线的尾部张力，N。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
a)采用一牵（4+4）展放方式可行性论证 1）山地
=0.18×128100=23058 N 2）平地
=0.12×128100=15372 N
b）采用2×（一牵4）展放方式可行性论证 1）山地
工程六分裂导线者，均应用了两台张力机 同步展放方式，两台张力机在操作配合上 能满足施工的要求。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
-5.1.2.1主牵引机应具备的性能
b、主牵引机应具备的性能： 主牵引机额定牵引力选择按下式选用：
式中： ——主牵引机的额定牵引力，N； ——同时牵放子导线的根数； ——选择主牵引机额定牵引力的系数，=0.20～0.30，根据具体 的地形地貌条件选用相应的系数。 ——被牵放导线的保证计算拉断力，N。 主牵引机的卷筒槽底直径不应小于牵引绳直径的25倍。 为保证牵引绳不在主牵引机卷扬机构上打滑，应保持牵引绳尾部
绳、导地线等在放线过程中处于架空状态这一特 点，对跨越施工方式进行深入的调查，并进行相 关参数测量，对各种跨越方式讨论比较，选择最 佳的跨越施工方案。 5.2.2 跨越电力线路施工跨越方式分为停电跨越和 不停电跨越两种，跨越施工中应优先考虑停电跨 越。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
响因素。
特高压交流输电线路工程张力架线施 工方案
5 张力放线施工准备
5.2.5 用杆件搭设的格构式（非悬索）跨越架按同时承受最大风 速或跑线荷载条件下的荷载计算结构强度、整体及局部稳定 性:，其计算内容：
500kV架空输电线路张力架线的施工质量控制分析
500kV架空输电线路张力架线的施工质量控制分析发布时间：2021-05-28T03:40:33.868Z 来源：《电力设备》2021年第2期作者：李睿[导读] 其张力架线施工质量直接影响着线路运行的稳定性以及可靠性，对于500kV的架空输电线路而言更是如此。
（身份证号：45030219850712****）摘要：在我国电力系统中，输电线路一般分为架空输电线路和电缆输电线路，而根据电压等级又可分为高压、超高压以及特高压输电线路，结合当前我国架空输电线路实际情况，本文围绕500kV架空输电线路张力架线的施工质量控制展开分析，从施工技术质量控制以及施工管理质量控制两个方面进行了详细探讨，以期能够为相关施工工程提供有效参考。
关键词：500kV；架空输电线路；张力架线；施工质量引言随着当前我国社会、经济以及科学技术水平的不断发展，电力资源在其中扮演着越来越重要的角色，电力系统运行的安全性以及稳定性直接影响着人们的工作和生活。
架空输电线路作为电力系统中的重要部分，其张力架线施工质量直接影响着线路运行的稳定性以及可靠性，对于500kV的架空输电线路而言更是如此。
一、架空输电线路张力架线施工技术质量控制（一）张力放线段划分张力放线段的划分是架空输电线路张力架线施工过程中的重要环节，也是基础环节，直接影响着施工的质量和效果。
在实际施工过程中，导线展放流程会受到诸多因素影响，例如牵引绳数量、地形条件等，因此为确保张力架线施工质量，需要在进行放线流程段选择的过程中注意以下几个要点。
第一，为确保放线滑车的路线长度科学合理，满足实际施工需求，张力放线段的长度范围应保持在3km到5km之间，另外，在进行张力放线段划分的过程中，还需要结合实际现场施工情况，合理设置滑轮数量，若在选择牵张场地的过程中，存在一些问题，那么就需要将放线段内的滑轮数量控制在20以下，因为导线通过放线滑车越多，受损伤的程度就越大。
第二，为进一步控制施工质量，在实际确定放线段的过程中，需要尽可能地将直线压接管数量控制在较小的范围之内，因此在实际施工过程中，应该尽量使得放线流程段与线盘中导线的长度呈现出一定倍数关系。
输电线路施工机械ppt课件
国内外牵引机产品(部分)外形图
(a)自行驶式拖拉机牵引机；(b)SA—YQ220液压牵引机； (c)25t液压牵引机；(d)意大利四线牵引机
14
一、牵引机的类型
• 1．按总体布置分：拖车式牵引机、自行驶 式牵引机、台式牵引机。
• 2．按牵引机传动方式分：液压传动牵引机、 液力传动牵引机、机械传动牵引机和电气 传动牵引机。
1
图4-1一牵四张力放线法示意图
2
3
张力架线流程
• 1.施工段的划分 • 张力放线施工区段的长度，不宜超过20个放线滑轮的长度。其里程一
般为3～8km。 • 2.牵张场的选择 • 牵、张场宜设置在导线上扬塔位前后。张力场约需75×25m的地面；牵
引场约需35×25m。 • 3.展放导引绳 • 可用人力、直升飞机、动力伞、飞艇等进行展放 。 • 4.张力展放牵引绳 • 用小牵、张机以导引绳牵引展放牵引绳。 • 5.张力展放导线 • 可以1牵n，对于上扬塔位应采用压线滑车；新线盘应用蛇皮套牵引过
• (4)张力架线用于跨江河、山区、泥沼地、水网地带、森林等复杂地形施 工时，能有效发挥其良好的经济效益。例如：跨越带电线路，可以不停 电或者少停电；跨越江河架线施，不封航或仅半封航；跨越其他障碍施 工时，可少搭跨越架。
• (5)张力力架线可采用同相子导线同展同紧的施工操作，因此施工效率成 倍增加。这里除了需要大型机械设备外。不需要增加牵引作业次数。
第三章 牵引机
• 在输电线路架线施工中，利用牵引设备展放架空导线，使 架空导线带有一定张力，始终保持离地面和跨越物一定高 度，并以配套的方法进行紧线、挂线和附件安装的全过程， 称为张力架线(InstallingofConductorwithTension)。
特高压交流输电线路工程张力架线施工典型方案
施工原理
01
张力架线施工是 通过张力机将导 线拉紧，使导线 具有一定的张力， 从而实现导线的
架设。
02
张力架线施工的 原理是利用张力 机产生的张力， 将导线拉紧，使 导线具有一定的 张力，从而实现
导线的架设。
03
张力架线施工的 主要设备有张力 机、张力放线车、 张力放线塔等。
04
张力架线施工的 主要步骤包括： 张力放线、导线 架设、导线固定
线路安全稳定
施工过程中需要协 调多个部门和单位， 确保工程顺利进行
施工过程中需要关 注环境保护，减少
对环境的影响
导线张力控制
导线张力测量：采用张力传感器实时监测导线张 力
导线张力调节：根据测量结果，调整牵引机速度、 张力补偿器等设备参数
导线张力平衡：保持导线张力平衡，防止导线损 伤和断线
导线张力预警：设置张力预警值，及时提醒操作 人员注意张力变化，确保施工安全
3
4
环保措施：减 少噪音、粉尘、 废气排放，保 护生态环境
智能化施工： 利用先进技术， 提高施工效率， 降低施工风险
绿色施工：采 用环保材料， 减少废弃物产 生，降低环境 污染
施工难点及解决方案
跨越障碍物：采用 特殊设计，确保跨
越过程中线路安全 1
稳定
质量控制：采用严 4
格的质量管理体系， 确保工程质量达到
标准要求
地形复杂：采用先 进的测量技术，确
2 保线路路径准确无
误
3
施工环境恶劣：采
用先进的施工设备
和技术，确保施工
安全高效
施工效果评估
01
施工效率：提高施工 速度，缩短工期
绿色施工技术
节能环保：采用节能 环保材料和设备，降 低能耗和污染
1_000_kV_特高压输电线路架线的施工技术
电力技术应用Telecom Power Technology图1 特高压输电线路架线施工放线3 1 000 kV特高压输电线路架线施工难点解决措施1000 kV特高压输电线路架线采用V串型式，单串采用双联和三联配置，绝缘子与铁塔连接侧采用独立双悬挂型式，在线夹侧应用三联板和悬垂线进行连接，安装合成绝缘子要整体吊装，才能有效避免出现严重碰撞问题，合理控制高空安装时间。
对于合成绝缘子挂点要进行同步吊装，使用合成绝缘子吊装支撑工具[4]。
1000 kV特高压输电线路架线拆分为1250 m2的大截面导线同步展开，基于建设800 kV线路设计。
单相导线应挂4个三轮放线滑车，与悬挂式挂架、非悬挂式挂架、钢绞线挂架等相比，应采用悬挂方式。
840 kN等级耐张盘形绝缘子首次应用于1000 kV 2023年10月25日第40卷第20期81过程中，采用角钢结构有效地节约钢材，减少植被破坏，控制施工过程中的水土流失，起到环境保护的作用[8]。
另外，在1 000 kV 特高压输电线路架线建设过程中，相关材料得到了不同程度的发展。
例如，高强钢目普遍应用于1 000 kV 特高压输电线路架线建设，能提高架线整体强度，大幅减少各种钢材的使用量。
目前，特高压交和直流铁塔平均高度普遍超过60 m ，铁塔根开超过20 m ，是我国高压输电下施工的重要 突破。
4.3 架线施工在输电线路施工过程中，经常能遇到跨越障碍的架线施工，工作人员需要先保证施工安全性，再考虑材料费用、运输费用、协调费用以及安装费用等施工经济性要求，确保这些要求都能在可接受条件下进行。
同时，线路施工时要跨越铁路、公路、房屋等物体，无形中增加施工环境的复杂性，给施工作业带来各种安全隐患。
为保证施工操作能顺利进行，工作人员经常采用架线施工方法，从展放方式上可分为张力展放和拖地展放，能减少施工人员的劳动强度，保证输电线路架线工程顺利进行。
但是要合理控制放线工作效果，在张力条件满足行业标准情况下，利用牵拉机保控制展放距离。
特高压交流输电线路张力架线施工典型方案.pptx
式中：
P mK PTP
P ——主牵引机的额定牵引力，N；
m ——同时牵放子导线的根数； K P ——选择主牵引机额定牵引力的系数，=0.20～0.30，根的保证计算拉断力，N。 主牵引机的卷筒槽底直径不应小于牵引绳直径的25倍。
为保证牵引绳不在主牵引机卷扬机构上打滑，应保持牵引绳尾部
T KTTP =0.12×128100=15372 N 经上述论证：
按现有一牵四张力机设备均能满足施工要求，但导线 轮槽底直径必须满足mm=40×30—100=1100mm即可
5 张力放线施工准备
5.1.3 小牵引机选择。
小牵引机的额定牵引力可按下式选择：
式中：
P
1 8
QP
P ——小牵引机的额定牵引力，N； QP ——牵引绳的综合破断力，N。
特高压交流输电线路工程 张力架线施工方案介绍
Power-transfer Engineering Company 于新民
1 目的
• 为确保1000KV张力架线施工安全，提高张 力架线施工导线质量，严格控制施工过程， 规范施工工艺方法，编制本方案。
2 编制依据/用引文件
• 《1000KV架空输电线路张力架线施工工艺导则》 Q/GDW×××—2006
张力满足为：
2000 ＜ 式中：
PW ＜ 5000
PW ——牵引绳尾部张力，N。
5 张力放线施工准备
a）采用一牵（4+4）展放方式可行性论证 按山地、平地两情况验算牵引力
1）山地段 P mKPTP =8×0.3×128100=307440 N 现有牵引机不能满足要求
2）平地 P mKPTP =8×0.2×128100=204960 N
现有牵引机能满足要求 本标段采用一牵（4+4）方式展放山地段牵引设 备不能满足要求，不可行。
500kV架空输电线路张力架线施工技术 农天荣
500kV架空输电线路张力架线施工技术农天荣摘要:如今电力事业随着社会发展速度的增加而不断加快，因而，如何铺设高效的电力线路，保证电力事业的发展和进步，逐渐成为当前电力事业发展的重要内容之一。
以张力架设施工作业为基本的研究目标，主要研究500kV架空输电线路的施工技术。
关键词：电力；线路；500kV；施工技术随着社会的发展和进步，城市化建设进程不断加快，社会的发展需要以强大的电力为基础推动力，这也是促进我国社会发展进步的重要途径。
对于现代化建设来说，电力工程的基础十分重要，而在电力系统中，高压输电是一个必不可少的部分，高压电输电技术的平稳发展，是提升电力输送质量、开展建设事业的重要途径。
对于高压电输送技术来说，其线路建设是保证高压输电能够平稳进行的重要基础设施，因而提升高压电的施工质量，对于电力事业的发展具有极其重要的价值和意义。
1. 输电线路施工的基本情况分析1.1 施工区段的分析在500kV的输电线路张力施工过程中，需要对于架线区域进行线路条件、放线的质量、放线施工、紧线施工的施工难度、施工合理性等方面进行综合考虑和分析，在对于施工区段进行划分的过程中，需要考虑地区的经济技术状况之后进行合理的划分和计划。
在放线施工的过程中，可以设立其牵引力场与张力场，但是在进行这两者的过程中，需要考虑到牵引机与张力机必须要能够运送到施工现场、场地的地形和面积需要满足施工条件的具体需求并且相邻的直线塔需要提前做过轮临锚，并且要与具体的施工与设计要求向呼应。
1.2 对于导引绳、牵引绳以及地线的安放对于初导安放的过程中，可以借助于热气球、直升飞机等设备进行，对于这些飞行器的飞行能力设计合理的飞行线路，进行规划和分析，使得初导逐渐在塔顶部分降落，之后采取人为施工的方式，将初导转移到放线滑车内部，并且在这一过程中将各段连接好，保证其在施工段过程中的连通性。
当然除去采取空中展放的方法之外，对于一些线路分布在树木较少、建筑物的数量较少的地带而言，也可以采取地面铺放的方式进行，将导引线分布到施工段的不同地点，借助于人力将导引绳进行铺设。
特高压紧线施工方案
按中间耐张塔紧线方法导线的紧线操作。
1－滑车组；2－滑车；3－压线滑车；4－地锚；5－手搬葫芦；6－锚线钢绳；7－导线；8－锚线架
图9耐张塔导线升空方式示意图
八、弧垂观测与调整
1.选择弧垂观测档原则
以能全面掌握和准确控制紧线段应力状态为条件选择弧垂观测档，选择时兼顾以下各点：
（7）放松并拆除收紧装置；
（8）安装其他附件。
如果仍然采用传统的紧线、画印方式（即在直线塔紧线，耐张塔画印），耐张塔计算割线长度应考虑如下因素：
耐张绝缘子金具组装串实测长度。用张拉台或其他工具拉直耐张组装串，实测同相所有子导线所对应的耐张绝缘子金具组装串长度。
紧线滑车在水平和垂直方向偏离挂点而引起的线长差。
耐张塔附件安装又分为软挂侧附件安装和紧线侧附件安装。
1.介绍两个概念
（1）空中锚线
定义：空中锚线是指将位于耐张塔放线滑车内的各子导线，对称的锚固到耐张塔横担锚线孔上，并在适当位置进行断线的操作。
高空锚线机具：由Φ13×300m、5t滑车、5t机动绞磨、卡线器等，组成1-1滑车组（3绳）。
图11高空锚线机具示意图
3.紧线侧耐张塔耐张绝缘子串安装
（1）空中锚线操作：将导线锚于横担临锚孔，断线；
（2）空中对接操作：安装耐张绝缘子串和耐张金具；
（3）收紧（或放松）锚线装置，调整耐张段弧垂；
（4）耐张段弧垂符合设计后，用“比量法“进行画印操作；
（5）根据紧线划印点确定断线位置；
（6）断线、液压安装耐张线夹，并与耐张金具连接；
导线预紧线操作，宜以张力放线施工段作为紧线段，以牵张场相邻的直线塔或耐张塔作预紧线操作塔。
当与上一个放线区段以耐张塔作分界时，应在耐张塔完成软挂后，再进行导线预紧线操作。
