低通50HZ陷波器
50Hz陷波器设计(matlab)
源代码：%陷波器的设计%陷波器的传输函数为% B(1/z) (z-exp(j*2*pi*f0))*(z-exp(-j*2*pi*f0))%H(z) = -------- = --------------------------------------------% A(1/z) (z-a*exp(j*2*pi*f0))*(z-a*exp(-j*2*pi*f0))%其中f0为陷波器要滤除信号的频率，a为与陷波器深度相关的参数，a越大，深度越深。
%%已知信号中50Hz工频干扰，信号为x=sin(2*pi*50*n*Ts)+sin(2*pi*125*n*Ts);%要求通过陷波器滤除50Hz干扰信号%参数设置：采样率Ts=0.001s，采样长度：512点clf;clear;%设置初值f0=50;Ts=0.001;fs=1/Ts;NLen=512;n=0:NLen-1;%陷波器的设计apha=-2*cos(2*pi*f0*Ts);beta=0.96;b=[1 apha 1];a=[1 apha*beta beta^2];figure(1);freqz(b,a,NLen,fs);%陷波器特性显示x=sin(2*pi*50*n*Ts)+sin(2*pi*125*n*Ts);%原信号y=dlsim(b,a,x);%陷波器滤波处理%对信号进行频域变换。
xfft=fft(x,NLen);xfft=xfft.*conj(xfft)/NLen;y1=fft(y,NLen);y2=y1.*conj(y1)/NLen;figure(2);%滤除前后的信号对比。
subplot(2,2,1);plot(n,x);grid;xlabel('Time (s)');ylabel('Amplitude');title('Input signal');subplot(2,2,3);plot(n,y);grid;xlabel('Time (s)');ylabel('Amplitude');title('Filter output');subplot(2,2,2);plot(n*fs/NLen,xfft);axis([0 fs/2 min(xfft) max(xfft)]);grid;xlabel('Frequency (Hz)');ylabel('Magnitude (dB)');title('Input signal');subplot(2,2,4);plot(n*fs/NLen,y2);axis([0 fs/2 min(y2) max(y2)]);grid;xlabel('Frequency (Hz)');ylabel('Magnitude (dB)');title('Filter output');100200300400500600-2-112Time (s)A m p l i t u d eInput signal100200300400500600-2-112Time (s)A m p l i t u d eFilter output010020406080100120M a g n i t u d e (d B )010020406080100120M a g n i t u d e (d B )。
50赫兹陷波器电路
50Hz陷波器电路
为避免50Hz交流市电干扰，加入一个50Hz陷波器电路，可以专门针对在50Hz附近的频率作用（如右图）。
主体电路分为两个部分。
前一个部分为陷波部分，采用“双T”式接法，可以看成是一个二阶带阻滤波电路。
R9，R10和C6以及C4，C5和R11分别决定两个滤波截止频率。
其中，R11可以看作是两个33K的电阻并联后的结果，C6可以看作是两个0.1uF的电阻并联后的结果，因此可以等效成对应的对称滤波电路。
电路高端截止频率和低端截止频率相等，均由2πRC决定，其中R=33K，C=0.1uF，可求得f1=f2=50Hz，所以该电路可以专门针对50Hz的信号起作用。
后一个部分为一个集成运算放大器，选用LM324。
下面我们通过示波器及波特仪仿真看看效果，连线如下：
下面我们看看仿真结果：先看看示波器输出：
很明显，输入的50HZ，VP-P=10V信号被大幅度衰减，输出峰值不到1V。
再看看系统的波特图：
通过波特图也可以明显看出系统对50HZ的陷波。
【另：通过波特图可以很清楚的知道为什么起名叫“陷波器”】。
低通50Hz陷波器
2.1电路工作原理.........................................................4
2.2元器件选择...........................................................5
学生姓名：学号：专业班级：
一、设计条件
1．可选元件
（1）选题规定的“可选、限选元件”
（2）电阻、电容、电感、电位器等，按需使用
（3）自备元件
2．可用仪器
万用表，示波器，交流毫伏表，信号发生器，直流稳压电源
二、设计任务及要求
1．设计任务
根据技术要求和已知条件，完成选题电路的设计、装配与调试。
2．设计要求
（1）选题规定的“设计内容和要求”；
（2）选择电路方案，完成对确定方案电路的设计。包括：计算电路元件参数、选择元件、画出总体电路原理图；
（3）用软件仿真整体或部分核心实验电路，得出适当结果；
（4）装配、调试作品，按规定格式写出课程设计报告书。
三、时间安排
1．第12周前：布置设计任务，讲解设计要求、实施计划、设计报告等要求。
2.1电路工作原理
陷波器也称带阻滤波器（窄带阻滤波器），它能在保证其他频率的信号不损失的情况下，有效的抑制输入信号中某一频率信息。所以当电路中需要滤除存在的某一特定频率的干扰信号时，就经常用到陷波器。本实验所用为双T带阻滤波网络。
2.2元器件选择
元器件选择清单
序号
名称
型号
数量
1
双运放
HJ050型50 Hz陷波器模块

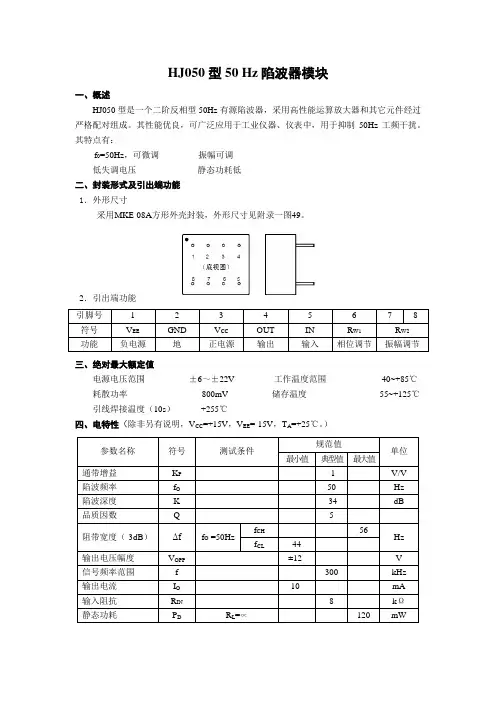

HJ050型50 Hz陷波器模块
一、概述
HJ050型是一个二阶反相型50Hz有源陷波器，采用高性能运算放大器和其它元件经过严格配对组成。
其性能优良，可广泛应用于工业仪器、仪表中，用于抑制50Hz工频干扰。
其特点有：
f0=50Hz，可微调振幅可调
低失调电压静态功耗低
二、封装形式及引出端功能
1．外形尺寸
采用MKE-08A方形外壳封装，外形尺寸见附录一图49。
2．引出端功能
三、绝对最大额定值
电源电压范围±6～±22V 工作温度范围-40~+85℃耗散功率800mV 储存温度-55~+125℃引线焊接温度（10s）+255℃
四、电特性（除非另有说明，V CC=+15V，V EE=-15V，T A=+25℃。
）
五、典型应用
调试方法：加上需要抑制的工频信号后，用示波器的X-Y模式监视输入、输出信号，调节R W1使椭圆变窄，最后成为一条直线，再调整R W2使直线倾斜到平，交替调试使输出信号为最小，直至消失。
50Hz工频信号陷波器设计
第1章摘要本文介绍一种基于运算放大器的工频信号陷波器的设计与制作，用以消除叠加在频率为1kHz以上的测试信号中所包含的50Hz工频信号。
叙述内容包括工频信号陷波器的工作原理与设计思路，介绍了陷波器的参数计算及其选择，通过multisim仿真，记录和分析了该陷波器的工作特性与陷波性能，论证了该陷波器的可行性。
此次设计的陷波器优点是：陷波性能良好，带宽较小，品质因数Q可调，即滤波性能便于调整，电路线路简单，具有实际应用价值。
缺点是：对于元器件的参数要求高，需要仔细调节。
第2章设计原理概述及设计要求2.1陷波器的基本原理及作用陷波器也称带阻滤波器（窄带阻滤波器），它能在保证其他频率的信号不损失的情况下，有效的抑制输入信号中某一频率信息。
所以当电路中需要滤除存在的某一特定频率的干扰信号时，就经常用到陷波器。
在我国采用的是50hz频率的交流电，所以在平时需要对信号进行采集处理和分析时，常会存在50hz的工频干扰，对我们的信号处理造成很大干扰，因此50Hz陷波器在日常成产生活中被广泛应用，其技术已基本成熟。
工频陷波器不仅在通信领域里被大量应用，还在自动控制、雷达、声纳、人造卫星、仪器仪表测量及计算机技术等领域有着广泛的应用。
2.2设计要求1：完成题目的理论设计模型；2：完成电路的multisim仿真；3：完成一份设计说明书(其中包括理论设计的相关参数以及仿真结果);4：提交一份电路原理图第3章基于运算放大器的工频信号陷波器设计3.1理论分析陷波器就是一种用作单一频率陷波的窄带阻滤波器，一般用带通滤波器和减法器电路组合起来实现。
理想的带阻滤波器在其阻带内的增益为零。
f和抑制带宽带阻滤波器的频率特性如图3.1.1所示。
滤波器的中心频率BW之间的关系为：。
50Hz数字陷波器的设计
