运算放大器工作原理
运放电路的工作原理
运放电路的工作原理
运放电路是一种常见的电子电路，其工作原理是基于运算放大器的特性和反馈原理。
运放电路的核心组件是运算放大器，它通常由差动放大器、电压放大器和输出级组成。
运放电路的工作原理可以简单概括为：通过输入信号经过差动放大器放大，然后输入到电压放大器进行进一步放大，并经过反馈回路调整放大倍数，最后输出到输出级驱动外部负载。
具体来说，差动放大器负责将输入信号的差模和共模进行放大，差模放大结果通过电压放大器放大并滤除共模信号，然后经过反馈回路影响差模和共模放大倍数。
反馈回路通过运放的输出和输入端之间的连接来实现，可以分为正反馈和负反馈。
正反馈是指运放输出与输入端之间通过一个电阻或电容器连接，使得输出信号经过反馈后回到输出端，进一步放大输出信号。
常见的正反馈电路有比例放大器、振荡器等。
正反馈会增加电路的放大倍数，但也容易产生不稳定的振荡现象。
负反馈则是通过将运放输出信号的一部分反馈到输入端，减小输入端与输出端之间的差异，从而调整放大倍数并提高电路的稳定性和精度。
负反馈电路广泛应用于运放电路中，常见的负反馈电路有非反相放大器、反相放大器、比例放大器等。
总的来说，运放电路利用运算放大器和反馈回路的相互作用实现信号的放大、滤波、积分等功能，广泛应用于模拟信号处理、
信号调理和电路控制。
在实际应用中，通过合理选择运放类型、电阻、电容和电压等参数可以调整电路的性能和功能。
运算放大器工作原理是什么
运算放大器工作原理是什么?运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。
一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。
最基本的运算放大器如图1-1。
一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。
通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。
原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。
但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。
开环回路运算放大器如图1-2。
当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai 由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。
因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。
闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。
运算放大器原理图
运算放大器原理图运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，它在电子电路中起着非常重要的作用。
本文将介绍运算放大器的原理图及其工作原理。
首先，让我们来了解一下运算放大器的基本结构。
运算放大器通常由一个差分输入级、一个级联放大器和一个输出级组成。
差分输入级通常由两个输入端和一个差分放大器组成，级联放大器由多个级联的放大器组成，输出级则是一个输出放大器。
运算放大器的电路图如下所示：（插入运算放大器原理图）。
在实际应用中，运算放大器通常用来放大电压信号、求和、差分运算、积分、微分等。
运算放大器具有高输入阻抗、低输出阻抗、大增益、宽带宽等特点，可以实现很多复杂的电路功能。
运算放大器的工作原理是基于反馈原理的。
在运算放大器的反馈电路中，通过外部连接的电阻、电容等元件，将部分输出信号反馈到输入端，从而实现对输出信号的控制。
通过控制反馈电路的参数，可以实现对运算放大器的增益、频率特性等进行调节。
另外，运算放大器还有一些常见的特性，比如输入偏置电流、输入偏置电压、共模抑制比、噪声等。
这些特性对于运算放大器的实际应用有着重要的影响，需要在设计电路时进行充分考虑。
在实际应用中，运算放大器广泛应用于模拟电路、数字电路、信号处理、自动控制等领域。
比如，运算放大器可以用来设计滤波器、比较器、振荡器、放大器等电路，也可以用来实现信号的调理、放大、滤波、整形等功能。
总的来说，运算放大器是一种非常重要的电子元件，它在电子电路中有着广泛的应用。
通过对运算放大器的原理图及其工作原理的了解，可以更好地应用运算放大器设计各种电路，实现各种功能。
希望本文对读者有所帮助，谢谢阅读！。
运算放大器电路原理
运算放大器电路原理运算放大器（Operational Amplifier，简称Op-Amp）是一种极为重要的电子元器件，广泛应用于各种电路中。
它具有高增益、差分输入、单端输出等特点，能够放大电压、电流和功率等信号，并提供微弱信号的放大和处理功能。
本文将介绍运算放大器的基本原理及其电路结构。
一、运算放大器的基本原理运算放大器是一个多元件集成电路（IC），通常由几个晶体管、电阻和电容器等元件组成。
它的核心部分是一个差分放大器，具有高增益特性。
运算放大器的输出电压与输入电压之间的关系可以通过下面的公式表示：Vout = Av (V+ - V-)其中，Vout为输出电压，Av为放大器的开环增益，V+和V-分别为非反相输入和反相输入。
二、运算放大器的电路结构运算放大器的电路图可以简化为以下几个主要部分：1.差动放大器：差动放大器是运算放大器的核心部分，它由两个输入电源、两个输入电容和两个晶体管等电路组成。
它的作用是将输入信号进行差分放大，增益高达几千倍。
2.电流镜：电流镜是一个由晶体管组成的电流源，用于提供稳定的电流输出。
它的作用是保持差动放大器的工作点稳定，使得差动放大器的输出可以线性放大。
3.级联放大器：级联放大器由多个差分放大器组成，用于提高整个运算放大器的放大倍数。
每个差分放大器都会放大之前的放大器的输出信号。
4.反馈网络：反馈网络是运算放大器的重要部分，通过它可以实现对输出信号进行控制和调整。
反馈网络可以分为正反馈和负反馈两种形式，具体的选择取决于应用的要求。
三、运算放大器的应用运算放大器在电子电路中具有广泛的应用，主要包括以下几个方面：1.信号放大：运算放大器可将输入信号放大到所需的幅度，用于增强微弱信号。
2.滤波：运算放大器可以配合电容器和电阻等元件，构成滤波电路，用于滤除不需要的频率成分，提取特定频率的信号。
3.比较器：运算放大器可以作为比较器使用，用于判断输入信号的大小关系，并输出相应的逻辑电平。
运算放大器的工作原理
运算放大器的工作原理
运算放大器是一种电子电路器件，通常用于放大和处理信号。
它的工作原理可以简单描述为以下几个步骤：
1. 输入信号：从输入端引入待放大的信号，通常为电压信号。
2. 输入级：输入信号经过一个输入级，该级通常由一个差动放大器组成。
这个放大器通过增大输入信号的幅度，提供了与输入信号相同的放大倍数。
3. 差动放大器：差动放大器由两个相同但取反的输入端和一个输出端组成。
它的工作原理是通过比较两个输入信号，并放大它们之间的差异。
通过这种方式，差动放大器可以抵消输入信号中的共模噪声，从而提高信号的质量。
4. 中间级：放大后的信号进入一个或多个中间级，每个中间级都由放大器组成。
这些级别进一步增加信号的幅度，并可能对信号进行滤波和调整。
5. 输出级：最终放大后的信号通过输出级输出。
输出级通常由一个功率放大器组成，可以提供足够的功率来驱动负载。
需要注意的是，运算放大器还可以通过外接反馈回路实现各种功能，例如放大、求和、滤波、积分等。
这种反馈回路通过将一部分输出信号返回到输入端，可以控制和调整运算放大器的放大倍数和频率响应。
这使得运算放大器成为了许多电子设备和系统中不可或缺的组成部分。

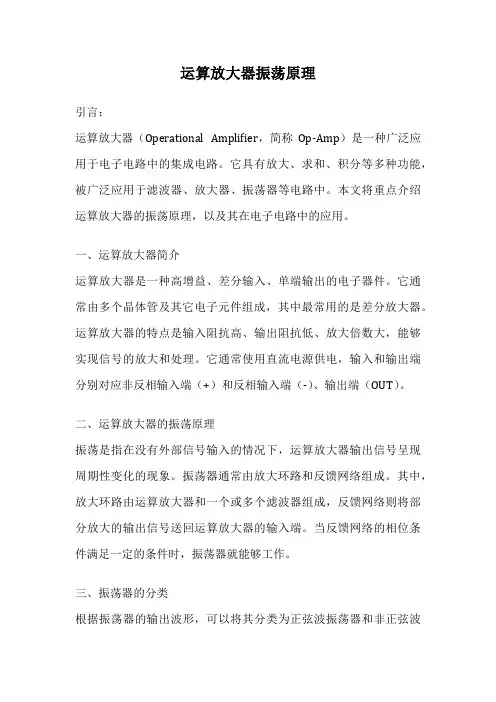

运算放大器振荡原理
运算放大器振荡原理引言：运算放大器（Operational Amplifier，简称Op-Amp）是一种广泛应用于电子电路中的集成电路。
它具有放大、求和、积分等多种功能，被广泛应用于滤波器、放大器、振荡器等电路中。
本文将重点介绍运算放大器的振荡原理，以及其在电子电路中的应用。
一、运算放大器简介运算放大器是一种高增益、差分输入、单端输出的电子器件。
它通常由多个晶体管及其它电子元件组成，其中最常用的是差分放大器。
运算放大器的特点是输入阻抗高、输出阻抗低、放大倍数大，能够实现信号的放大和处理。
它通常使用直流电源供电，输入和输出端分别对应非反相输入端（+）和反相输入端（-）、输出端（OUT）。
二、运算放大器的振荡原理振荡是指在没有外部信号输入的情况下，运算放大器输出信号呈现周期性变化的现象。
振荡器通常由放大环路和反馈网络组成。
其中，放大环路由运算放大器和一个或多个滤波器组成，反馈网络则将部分放大的输出信号送回运算放大器的输入端。
当反馈网络的相位条件满足一定的条件时，振荡器就能够工作。
三、振荡器的分类根据振荡器的输出波形，可以将其分类为正弦波振荡器和非正弦波振荡器。
其中，正弦波振荡器产生的输出信号是一种幅度恒定、频率可调的正弦波；非正弦波振荡器产生的输出信号则是一种非正弦波形，如方波、锯齿波等。
四、振荡器的工作原理振荡器的工作原理基于正反馈原理，即将部分输出信号反馈到输入端形成一个闭环。
当反馈信号与输入信号相位和幅度满足一定条件时，振荡器就能够产生稳定的振荡信号。
五、运算放大器在振荡器中的应用运算放大器在振荡器中起到放大和反馈信号的作用。
通过合理设计反馈网络和放大环路，可以实现不同类型的振荡器。
例如，使用RC 网络可以实现RC正弦波振荡器，而使用LC网络则可以实现LC正弦波振荡器。
六、运算放大器振荡器的优缺点运算放大器振荡器具有以下优点：1. 简单易用：只需通过调整反馈网络和放大环路的参数，就可以实现不同类型的振荡器。
运算放大器工作原理
运算放大器工作原理运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子器件，它在现代电子电路中有着广泛的应用。
运算放大器的工作原理是基于差分放大器的基础上进行改进和优化，使得它具有高增益、高输入阻抗、低输出阻抗等优良特性。
本文将从运算放大器的基本原理、内部结构、工作特性以及应用领域等方面进行详细介绍。
一、基本原理运算放大器是一种差动放大器，它由多个晶体管、电阻、电容等元件组成。
在运算放大器的内部，有两个输入端和一个输出端。
其中一个输入端称为非反相输入端（+），另一个输入端称为反相输入端（-）。
运算放大器的输出端输出的是输入信号的放大值，其放大倍数由运算放大器的增益决定。
运算放大器的工作原理可以用简单的电路模型来描述。
在理想情况下，运算放大器的增益是无穷大的，输入阻抗是无穷大的，输出阻抗是零。
这意味着运算放大器可以放大微小的输入信号，并且不会对输入信号产生影响，同时输出的电压可以根据输入信号的大小进行线性放大。
二、内部结构运算放大器的内部结构非常复杂，一般由多个晶体管、电阻、电容等元件组成。
其中最核心的部分是差分放大器。
差分放大器由两个晶体管和若干电阻组成，它的作用是将输入信号进行放大，并将放大后的信号送入后级放大器进行进一步放大。
在运算放大器的内部，还有许多其他的电路，如反馈电路、偏置电路等，它们都起着至关重要的作用。
三、工作特性运算放大器具有许多优良的工作特性，这些特性使得它在电子电路中有着广泛的应用。
首先，运算放大器具有高增益。
在理想情况下，运算放大器的增益是无穷大，这意味着它可以对微小的输入信号进行高度放大。
其次，运算放大器具有高输入阻抗和低输出阻抗。
这使得它可以接受各种不同的输入信号，并且可以驱动各种不同的负载。
此外，运算放大器还具有良好的线性特性、宽带宽等特点。
四、应用领域由于其优良的工作特性，运算放大器在电子电路中有着广泛的应用。
它可以用于信号放大、滤波、比较、积分、微分等各种电路中。
最简单讲解运算放大器的工作原理
最简单讲解运算放大器的工作原理运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。
一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。
最基本的运算放大器如图1-1。
一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。
通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。
原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。
但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。
开环回路运算放大器如图1-2。
当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。
因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。
闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。
运算放大器工作原理
运算放大器工作原理
运算放大器是一种高增益、差分输入的电子放大器，主要用于信号的放大、滤波等处理。
其工作原理可以简单描述如下：
1. 差分输入：运算放大器有两个输入口，即非反相输入端（+）和反相输入端（-）。
信号通过非反相输入端和反相输入端输入，差分输入的电压将决定放大器的输出。
2. 差动放大：运算放大器通过差分放大电路实现信号的差动放大。
差分放大电路由输入级、中间级和输出级组成。
输入级主要负责放大输入信号，中间级进行整流、滤波等处理，输出级将放大后的信号输出。
3. 负反馈：运算放大器通常采用负反馈电路来稳定其增益和线性度。
负反馈电路将输出信号与输入信号进行比较，并通过反馈路径将差异减小，使放大器输出更加稳定和线性。
4. 输入阻抗高：运算放大器的输入阻抗很高，可以忽略输入电流。
这使得运算放大器可以与各种信号源连接而不影响信号源的输出。
5. 输出驱动能力强：运算放大器具有较低的输出阻抗和较高的输出电流能力，能够有效地驱动各种负载。
6. 可调节增益：运算放大器具有可调节的增益，可以通过调节反馈电阻等参数来实现不同的放大倍数。
7. 常用应用：运算放大器在模拟电路中广泛应用，如信号调理、滤波、运算、比较等。
同时，它还可以作为反馈电路中的基本组件，用于构建各种功能的反馈电路。
《运算放大器》课件
《运算放大器》PPT 课件目录CONTENTS•运算放大器概述•运算放大器的工作原理•运算放大器的应用•运算放大器的选择与使用•运算放大器的性能指标•运算放大器的设计实例01运算放大器概述0102运算放大器的定义它能够实现加、减、乘、除等基本算术运算，因此得名“运算放大器”。
运算放大器（简称运放）是一种具有高放大倍数的电路单元，其输出信号与输入信号之间存在一定的数学关系。
运算放大器的开环放大倍数极高，一般在10^4~10^6之间。
高放大倍数运算放大器的输入阻抗很大，使得它对信号源的影响很小。
输入阻抗高运算放大器的输出阻抗很小，使得它对负载的影响也很小。
输出阻抗低运算放大器对共模信号的抑制能力很强，能够有效地抑制温漂和干扰信号。
共模抑制比高运算放大器的基本特点可以分为通用型、高精度型、高速型、低功耗型等。
按性能指标分类按电路结构分类按工作原理分类可以分为分立元件型和集成电路型。
可以分为线性运放和开关电容型运放。
030201运算放大器的分类02运算放大器的工作原理1 2 3差分输入是指运算放大器使用两个输入信号的差值作为输入，以实现更高的精度和抑制噪声。
差分输入电路可以消除共模信号，只对差模信号进行放大，从而提高信号的信噪比。
差分输入电路的对称性和平衡性对放大器的性能有重要影响，因此需要精心设计和选择合适的元件。
差分输入放大倍数01放大倍数是运算放大器的重要参数，表示输出电压与输入电压的比值。
02运算放大器的放大倍数很高，通常在100dB以上，即放大10万倍以上。
03放大倍数可以通过外接电阻和电容进行调节，以满足不同的应用需求。
输出电压与输入电压的关系01输出电压与输入电压的关系是运算放大器的基本工作特性之一。
02当输入电压变化时，输出电压会相应地变化，以保持放大倍数恒定。
03输出电压与输入电压的关系是非线性的，但在一定的线性范围内，可以近似认为放大倍数是恒定的。
非线性范围是指输入电压超过一定范围时，输出电压与输入电压不再成正比关系，放大倍数发生变化。
交流运算放大器原理
交流运算放大器原理引言：交流运算放大器（Operational Amplifier，简称OP-AMP）是一种重要的电子器件，广泛应用于模拟电路和信号处理领域。
本文将介绍交流运算放大器的原理和工作方式。
一、交流运算放大器的基本结构交流运算放大器通常由多个晶体管和电阻器组成，其中最常见的是差分放大器。
差分放大器由两个输入端（非反相输入端和反相输入端）和一个输出端组成。
输入信号通过非反相输入端和反相输入端进入差分放大器，经放大后输出到输出端。
二、差分放大器的工作原理差分放大器的工作原理基于差分放大模式，其输入信号经过差分输入端和反相输入端，形成差分电压。
差分放大器通过放大差分电压的增益，将其转化为输出信号。
1. 差分输入模式差分输入模式下，输入信号通过非反相输入端和反相输入端进入差分放大器。
差分放大器将两个输入信号进行线性放大，并输出到输出端。
差分输入模式主要用于放大差分信号，如差分信号传感器输出、差分信号放大等。
2. 单端输入模式单端输入模式下，输入信号只通过一个输入端进入差分放大器。
在差分放大器中，单端输入信号被转化为差分信号，并与反相输入端的信号进行差分放大，然后输出到输出端。
单端输入模式主要用于放大单端信号，如单端信号传感器输出、单端信号放大等。
三、交流运算放大器的特性交流运算放大器具有以下几个重要特性：1. 增益：交流运算放大器的增益决定了输入信号经过放大后的输出信号幅度。
增益通常以倍数或分贝为单位表示。
2. 带宽：交流运算放大器的带宽指的是其能够放大的频率范围。
带宽越宽，交流运算放大器对高频信号的放大能力越强。
3. 输入阻抗：交流运算放大器的输入阻抗决定了输入信号源与放大器之间的匹配程度。
输入阻抗越高，输入信号源与放大器之间的匹配越好。
4. 输出阻抗：交流运算放大器的输出阻抗决定了输出信号与负载之间的匹配程度。
输出阻抗越低，输出信号与负载之间的匹配越好。
四、交流运算放大器的应用交流运算放大器具有很多应用，以下列举几个常见的应用场景：1. 滤波器：交流运算放大器可以用于实现各种滤波器，如低通滤波器、高通滤波器、带通滤波器等。
运放的工作原理
运放的工作原理
运放是一种基于放大电流的电子器件，它可将微弱的电信号放大到较大的幅度。
运放的工作原理如下：
1. 差分放大：运放的关键部分是差动放大器，它由两个输入端和一个输出端组成。
运放通过差分放大器将两个输入信号进行放大，并将放大后的结果输出。
2. 反馈：运放中常常使用反馈电路来控制放大倍数和稳定工作点。
反馈电路通常通过将一部分输出信号与输入信号进行比较，并将比较结果作为控制信号调整放大倍数。
这样可以使运放输出的信号更准确地符合输入信号，并且提高了稳定性。
3. 输出级：运放的输出级通过电源来提供足够的功率，将放大后的信号输出到负载上。
输出级通常使用功率放大器来提供较大的输出电流和较低的输出阻抗，以便与负载更好地匹配。
4. 负反馈：运放中常使用负反馈机制来降低失真和提高线性度。
负反馈通过将一部分输出信号与输入信号进行比较，并将相差的部分反馈到放大器的输入端，使放大器对输入信号进行更精确的放大。
5. 满足基本运算放大器条件：为了实现良好的放大效果，运放需要满足基本运算放大器条件，包括高开环增益、高输入阻抗、低输出阻抗等。
这些条件使得运放能够在各种电路应用中实现精确的放大功能。
综上所述，运放通过差分放大器、反馈电路、输出级和负反馈机制等组成，实现了对输入信号的放大和控制，从而使得微弱的电信号得以增强并输出到负载上。
最简单讲解运算放大器的工作原理
最简单讲解运算放大器的工作原理运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。
一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。
最基本的运算放大器如图1-1。
一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。
通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。
原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。
但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。
开环回路运算放大器如图1-2。
当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。
因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。
闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。
运算放大器工作原理
运算放大器组成的电路五花八门，令人眼花瞭乱，在分析运算放大器工作原理时倘没有抓住核心，往往令人头大。
本文收集运放电路的应用电路，希望看完后有所收获。
但是在分析各个电路之前，还是先回忆一下两个运放教材里必教的技能，就是“虚短”和“虚断”。
“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。
显然不能将两输入端真正短路。
“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
显然不能将两输入端真正断路。
2.运算放大器工作原理经典电路图一图一运算放大器的同向端接地=0V，反向端和同向端虚短，所以也是0V，反向输入端输入电阻很高，虚断，几乎没有电流注入和流出，那么R1和R2相当于是串联的，流过一个串联电路中的每一只组件的电流是相同的，即流过R1的电流和流过R2的电流是相同的。
流过R1的电流I1 = (Vi - V-)/R1 ……a 流过R2的电流I2 = (V- - Vout)/R2 ……b V- = V+ = 0 ……c I1 = I2 ……d 求解上面的初中代数方程得Vout = (-R2/R1)*Vi 这就是传说中的反向放大器的输入输出关系式了。
3.运算放大器工作原理经典电路图二图二中Vi与V-虚短，则Vi = V- ……a 因为虚断，反向输入端没有电流输入输出，通过R1和R2 的电流相等，设此电流为I，由欧姆定律得：I = Vout/(R1+R2) ……b Vi等于R2上的分压，即：Vi = I*R2 ……c 由abc式得Vout=Vi*(R1+R2)/R2 这就是传说中的同向放大器的公式了。
4.运算放大器工作原理经典电路图三图三中，由虚短知：V- = V+ = 0 ……a 由虚断及基尔霍夫定律知，通过R2与R1的电流之和等于通过R3的电流，故(V1 – V-)/R1 + (V2 – V-)/R2 = (Vout – V-)/R3 ……b 代入a式，b式变为V1/R1 + V2/R2 = Vout/R3 如果取R1=R2=R3，则上式变为Vout=V1+V2，这就是传说中的加法器了。
运算放大器的原理简介
运算放大器运算放大器 放大器的作用： 1、能把输入讯号的电压或功率放大的装置，能把输入讯号的电压或功率放大的装置，由电子管或晶体由电子管或晶体管、电源变压器和其他电器元件组成。
用在通讯、广播、雷达、电视、自动控制等各种装置中。
原理:高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。
高频功率放大器是通信系统中发送装置的重要组件。
按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
因此又称为非调谐功率放大器。
高频功率放大器是一种能量转换器高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出在“低频电子线路”课程中已知，放大器可以按照电流导通角的不同，运算放大器原理运算放大器原理 运算放大器原理运算放大器原理运算放大器（Operational Amplifier,简称OP 、OP A 、OPAMP ）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, Differential-in, single-ended single-ended single-ended output output ）的高增益（gain ）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。
因而得名。
一个理想的运算放大器必须具备下列特性：一个理想的运算放大器必须具备下列特性：一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、无限大的输入阻抗、无限大的输入阻抗、等于等于零的输出阻抗、零的输出阻抗、无限大的开回路增益、无限大的开回路增益、无限大的开回路增益、无限大的共模排斥比的部分、无限大的共模排斥比的部分、无限大的共模排斥比的部分、无限大的频无限大的频宽。
运算放大器
科技名词定义中文名称：运算放大器英文名称：operational amplifier定义：可以对电信号进行运算，一般具有高增益、高输入阻抗和低输出阻抗的放大器。
应用学科：电力（一级学科）；通论（二级学科）本内容由全国科学技术名词审定委员会审定公布求助编辑百科名片运算放大器运算放大器（简称“运放”）是具有很高放大倍数的电路单元。
在实际电路中，通常结合反馈网络共同组成某种功能模块。
由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”。
运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。
随着半导体技术的发展，大部分的运放是以单芯片的形式存在。
运放的种类繁多，广泛应用于电子行业当中。
目录运算放大器的发展历史运算放大器的工作原理运算放大器的类型通用型运算放大器高阻型运算放大器低温漂型运算放大器高速型运算放大器低功耗型运算放大器高压大功率型运算放大器可编程控制运算放大器运算放大器的主要参数共模输入电阻(RINCM)直流共模抑制(CMRDC)交流共模抑制(CMRAC)增益带宽积(GBW)输入偏置电流(IB)输入偏置电流温漂(TCIB)输入失调电流(IOS)输入失调电流温漂(TCIOS)差模输入电阻(RIN)输出电压摆幅(VO)功耗(Pd)电源抑制比(PSRR)转换速率/压摆率(SR)电源电流(ICC、IDD)单位增益带宽(BW)输入失调电压(VOS)输入失调电压温漂(TCVOS) 输入电容(CIN)输入电压范围(VIN)输入电压噪声密度(eN)输入电流噪声密度(iN)运算放大器的应用运算放大器的简易测量运算放大器的发展历史运算放大器的工作原理运算放大器的类型通用型运算放大器高阻型运算放大器低温漂型运算放大器高速型运算放大器低功耗型运算放大器高压大功率型运算放大器可编程控制运算放大器运算放大器的主要参数共模输入电阻(RINCM)直流共模抑制(CMRDC)交流共模抑制(CMRAC)增益带宽积(GBW)输入偏置电流(IB)输入偏置电流温漂(TCIB) 输入失调电流(IOS)输入失调电流温漂(TCIOS) 差模输入电阻(RIN)输出阻抗(ZO)输出电压摆幅(VO)功耗(Pd)电源抑制比(PSRR)转换速率/压摆率(SR)电源电流(ICC、IDD)单位增益带宽(BW)输入失调电压(VOS)输入失调电压温漂(TCVOS)输入电容(CIN)输入电压范围(VIN)输入电压噪声密度(eN)输入电流噪声密度(iN)运算放大器的应用运算放大器的简易测量展开编辑本段运算放大器的发展历史第一个使用真空管设计的放大器大约在1930年前后完成，这个放大器可以执行加与减的工作。

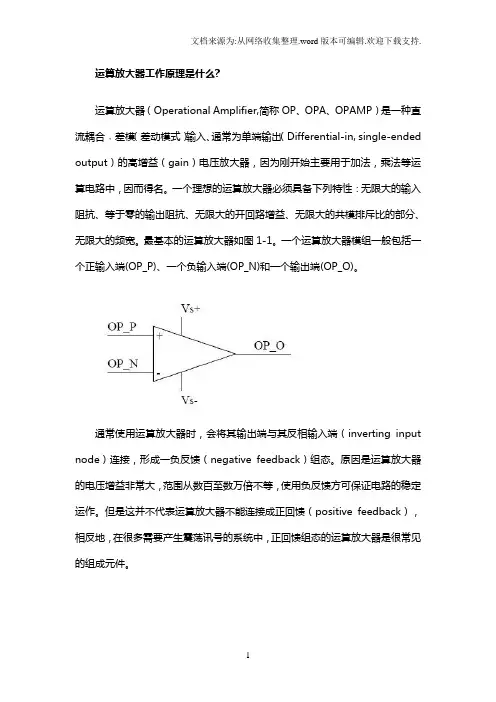

运算放大器工作原理是什么
运算放大器工作原理是什么?运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。
一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。
最基本的运算放大器如图1-1。
一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。
通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。
原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。
但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。
开环回路运算放大器如图1-2。
当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。
因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。
闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。
运算放大器的工作原理
运算放大器的工作原理运算放大器（Operational Amplifier，简称Op-Amp）是一种用于放大电压信号的集成电路。
它通常被用于各种电子设备中，如放大器、滤波器、比较器等。
运算放大器的工作原理是通过放大输入信号并输出一个放大后的信号，同时还具有一些特殊的性质，如高输入阻抗、低输出阻抗、大增益等。
在本文中，我们将详细介绍运算放大器的工作原理及其应用。
首先，让我们来了解一下运算放大器的基本结构。
一个典型的运算放大器通常由一个差分输入级、一个级联的电压放大器和一个输出级组成。
差分输入级通常由两个输入端和一个差动放大器组成，用于将输入信号进行放大。
电压放大器用于进一步放大信号，并控制放大倍数。
输出级则用于将放大后的信号输出到外部电路中。
运算放大器的工作原理基于反馈机制。
通过将一部分输出信号反馈到输入端，可以控制放大器的增益和性能。
负反馈可以使运算放大器的增益更加稳定，并且可以控制输出信号的精确度。
正反馈则可以用于产生振荡或者比较器等特殊应用。
运算放大器的工作原理可以用一个简单的数学模型来描述。
假设一个运算放大器的输入电压为Vin，输出电压为Vout，放大倍数为A，则有以下关系：Vout = A * (Vin+ - Vin-)其中Vin+和Vin-分别代表运算放大器的正输入端和负输入端的电压。
根据这个数学模型，我们可以看出，当Vin+大于Vin-时，输出电压Vout为正值；当Vin+小于Vin-时，输出电压Vout为负值。
这就是运算放大器的基本工作原理。
在实际应用中，运算放大器可以用于各种电子电路中。
比如，它可以被用作信号放大器，将微弱的信号放大到可以被测量或者控制的范围内。
它也可以被用作比较器，用于比较两个信号的大小。
此外，运算放大器还可以被用作滤波器，通过控制输入信号的频率来实现滤波效果。
总之，运算放大器是一种非常重要的电子器件，它的工作原理基于反馈机制，并且可以被用于各种电子电路中。
通过控制输入信号和反馈信号，可以实现对输出信号的精确控制。
运算放大器的工作原理
运算放大器得工作原理放大器得作用：1、能把输入讯号得电压或功率放大得装置，由电子管或晶体管、电源变压器与其她电器元件组成。
用在通讯、广播、雷达、电视、自动控制等各种装置中。
原理：高频功率放大器用于发射机得末级,作用就是将高频已调波信号进行功率放大,以满足发送功率得要求，然后经过天线将其辐射到空间,保证在一定区域内得接收机可以接收到满意得信号电平，并且不干扰相邻信道得通信。
高频功率放大器就是通信系统中发送装置得重要组件。
按其工作频带得宽窄划分为窄带高频功率放大器与宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用得选频电路作为输出回路,故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器得输出电路则就是传输线变压器或其她宽带匹配电路，因此又称为非调谐功率放大器.高频功率放大器就是一种能量转换器件，它将电源供给得直流能量转换成为高频交流输出在“低频电子线路"课程中已知,放大器可以按照电流导通角得不同，运算放大器原理运算放大器（OpeｒatioｎａｌAmplｉｆier，简称OP、OＰA、OPAＭP）就是一种直流耦合﹐差模（差动模式)输入、通常为单端输出（Dｉfferｅntial—iｎ,siｎgｌe—eｎdｅd ｏutput）得高增益（ｇain）电压放大器,因为刚开始主要用于加法,乘法等运算电路中，因而得名。
一个理想得运算放大器必须具备下列特性：无限大得输入阻抗、等于零得输出阻抗、无限大得开回路增益、无限大得共模排斥比得部分、无限大得频宽。
最基本得运算放大器如图1－1。
一个运算放大器模组一般包括一个正输入端(OＰ_P）、一个负输入端（OP_N）与一个输出端(ＯＰ_O)。
图１-1通常使用运算放大器时，会将其输出端与其反相输入端（iｎｖerｔiｎｇinpｕt nｏdｅ）连接,形成一负反馈（negativｅfeｅdback）组态。
原因就是运算放大器得电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路得稳定运作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运算放大器工作原理1．模拟运放的分类及特点模拟运算放大器从诞生至今，已有40多年的历史了。
最早的工艺是采用硅NPN工艺，后来改进为硅NPN-PNP工艺（后面称为标准硅工艺）。
在结型场效应管技术成熟后，又进一步的加入了结型场效应管工艺。
当MOS管技术成熟后，特别是CMOS技术成熟后，模拟运算放大器有了质的飞跃，一方面解决了低功耗的问题，另一方面通过混合模拟与数字电路技术，解决了直流小信号直接处理的难题。
经过多年的发展，模拟运算放大器技术已经很成熟，性能曰臻完善，品种极多。
这使得初学者选用时不知如何是好。
为了便于初学者选用，本文对集成模拟运算放大器采用工艺分类法和功能/性能分类分类法等两种分类方法，便于读者理解，可能与通常的分类方法有所不同。
1．1．根据制造工艺分类根据制造工艺，目前在使用中的集成模拟运算放大器可以分为标准硅工艺运算放大器、在标准硅工艺中加入了结型场效应管工艺的运算放大器、在标准硅工艺中加入了MOS工艺的运算放大器。
按照工艺分类，是为了便于初学者了解加工工艺对集成模拟运算放大器性能的影响，快速掌握运放的特点。
标准硅工艺的集成模拟运算放大器的特点是开环输入阻抗低，输入噪声低、增益稍低、成本低，精度不太高，功耗较高。
这是由于标准硅工艺的集成模拟运算放大器内部全部采用NPN-PNP管，它们是电流型器件，输入阻抗低，输入噪声低、增益低、功耗高的特点，即使输入级采用多种技术改进，在兼顾起啊挺能的前提下仍然无法摆脱输入阻抗低的问题，典型开环输入阻抗在1M欧姆数量级。
为了顾及频率特性，中间增益级不能过多，使得总增益偏小，一般在80~110dB之间。
标准硅工艺可以结合激光修正技术，使集成模拟运算放大器的精度大大提高，温度漂移指标目前可以达到0.15ppm。
通过变更标准硅工艺，可以设计出通用运放和高速运放。
典型代表是LM324。
在标准硅工艺中加入了结型场效应管工艺的运算放大器主要是将标准硅工艺的集成模拟运算放大器的输入级改进为结型场效应管，大大提高运放的开环输入阻抗，顺带提高通用运放的转换速度，其它与标准硅工艺的集成模拟运算放大器类似。
典型开环输入阻抗在1000M欧姆数量级。
典型代表是TL084。
在标准硅工艺中加入了MOS场效应管工艺的运算放大器分为三类，一类是是将标准硅工艺的集成模拟运算放大器的输入级改进为MOS场效应管，比结型场效应管大大提高运放的开环输入阻抗，顺带提高通用运放的转换速度，其它与标准硅工艺的集成模拟运算放大器类似。
典型开环输入阻抗在10^12欧姆数量级。
典型代表是CA3140。
第二类是采用全MOS场效应管工艺的模拟运算放大器，它大大降低了功耗，但是电源电压降低，功耗大大降低，它的典型开环输入阻抗在10^12欧姆数量级。
第三类是采用全MOS场效应管工艺的模拟数字混合运算放大器，采用所谓斩波稳零技术，主要用于改善直流信号的处理精度，输入失调电压可以达到0.01uV，温度漂移指标目前可以达到0.02ppm。
在处理直流信号方面接近理想运放特性。
它的典型开环输入阻抗在10^12欧姆数量级。
典型产品是IC L7650。
1．2．按照功能/性能分类本分类方法参考了《中国集成电路大全》集成运算放大器。
按照功能/性能分类，模拟运算放大器一般可分为通用运放、低功耗运放、精密运放、高输入阻抗运放、高速运放、宽带运放、高压运放，另外还有一些特殊运放，例如程控运放、电流运放、电压跟随器等等。
实际上由于为了满足应用需要，运放种类极多。
本文以上述简单分类法为准。
需要说明的是，随着技术的进步，上述分类的门槛一直在变化。
例如以前的LM108最初是归入精密运放类，现在只能归入通用运放了。
另外，有些运放同时具有低功耗和高输入阻抗，或者与此类似，这样就可能同时归入多个类中。
通用运放实际就是具有最基本功能的最廉价的运放。
这类运放用途广泛，使用量最大。
低功耗运放是在通用运放的基础上大降低了功耗，可以用于对功耗有限制的场所，例如手持设备。
它具有静态功耗低、工作电压可以低到接近电池电压、在低电压下还能保持良好的电气性能。
随着MOS技术的进步，低功耗运放已经不是个别现象。
低功耗运放的静态功耗一般低于1mW。
精密运放是指漂移和噪声非常低、增益和共模抑制比非常高的集成运放，也称作低漂移运放或低噪声运放。
这类运放的温度漂移一般低于1uV/摄氏度。
由于技术进步的原因，早期的部分运放的失调电压比较高，可能达到1mV；现在精密运放的失调电压可以达到0.1mV；采用斩波稳零技术的精密运放的失调电压可以达到0.005mV。
精密运放主要用于对放大处理精度有要求的地方，例如自控仪表等等。
高输入阻抗运放一般是指采用结型场效应管或是MOS管做输入级的集成运放，这包括了全MOS管做的集成运放。
高输入阻抗运放的输入阻抗一般大于109欧姆。
作为高输入阻抗运放的一个附带特性就是转换速度比较高。
高输入阻抗运放用途十分广泛，例如采样保持电路、积分器、对数放大器、测量放大器、带通滤波器等等。
高速运放是指转换速度较高的运放。
一般转换速度在100V/us以上。
高速运放用于高速AD/DA转换器、高速滤波器、高速采样保持、锁相环电路、模拟乘法器、机密比较器、视频电路中。
目前最高转换速度已经可以做到6000V/us。
宽带运放是指-3dB带宽（BW）比通用运放宽得多的集成运放。
很多高速运放都具有较宽的带宽，也可以称作高速宽带运放。
这个分类是相对的，同一个运放在不同使用条件下的分类可能有所不同。
宽带运放主要用于处理输入信号的带宽较宽的电路。
高压运放是为了解决高输出电压或高输出功率的要求而设计的。
在设计中，主要解决电路的耐压、动态范围和功耗的问题。
高压运放的电源电压可以高于±20VDC，输出电压可以高于±20VDC。
当然，高压运放可以用通用运放在输出后面外扩晶体管/MOS管来代替。
2．运放的主要参数本节以《中国集成电路大全》集成运算放大器为主要参考资料，同时参考了其它相关资料。
集成运放的参数较多，其中主要参数分为直流指标和交流指标。
其中主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
主要交流指标有开环带宽、单位增益带宽、转换速率SR、全功率带宽、建立时间、等效输入噪声电压、差模输入阻抗、共模输入阻抗、输出阻抗。
2．1直流指标输入失调电压VIO：输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。
输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。
对于精密运放，输入失调电压一般在1mV以下。
输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移（简称输入失调电压温漂）αVIO：输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流IIB：输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。
输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。
输入偏置电流与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入偏置电流在±10nA~1μA之间；采用场效应管做输入级的，输入偏置电流一般低于1nA。
输入失调电流IIO：输入失调电流定义为当运放的输出直流电压为零时，其两输入端偏置电流的差值。
输入失调电流同样反映了运放内部的电路对称性，对称性越好，输入失调电流越小。
输入失调电流是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电流大约是输入偏置电流的百分之一到十分之一。
输入失调电流对于小信号精密放大或是直流放大有重要影响，特别是运放外部采用较大的电阻（例如10k?或更大时），输入失调电流对精度的影响可能超过输入失调电压对精度的影响。
输入失调电流越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电流的温度漂移（简称输入失调电流温漂）：输入偏置电流的温度漂移定义为在给定的温度范围内，输入失调电流的变化与温度变化的比值。
这个参数实际是输入失调电流的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
输入失调电流温漂一般只是在精密运放参数中给出，而且是在用以直流信号处理或是小信号处理时才需要关注。
差模开环直流电压增益：差模开环直流电压增益定义为当运放工作于线性区时，运放输出电压与差模电压输入电压的比值。
由于差模开环直流电压增益很大，大多数运放的差模开环直流电压增益一般在数万倍或更多，用数值直接表示不方便比较，所以一般采用分贝方式记录和比较。
一般运放的差模开环直流电压增益在80~120dB之间。
实际运放的差模开环电压增益是频率的函数，为了便于比较，一般采用差模开环直流电压增益。
共模抑制比：共模抑制比定义为当运放工作于线性区时，运放差模增益与共模增益的比值。
共模抑制比是一个极为重要的指标，它能够抑制差模输入==模干扰信号。
由于共模抑制比很大，大多数运放的共模抑制比一般在数万倍或更多，用数值直接表示不方便比较，所以一般采用分贝方式记录和比较。
一般运放的共模抑制比在80~120dB之间。
电源电压抑制比：电源电压抑制比定义为当运放工作于线性区时，运放输入失调电压随电源电压的变化比值。
电源电压抑制比反映了电源变化对运放输出的影响。
目前电源电压抑制比只能做到80dB左右。
所以用作直流信号处理或是小信号处理模拟放大时，运放的电源需要作认真细致的处理。
当然，共模抑制比高的运放，能够补偿一部分电源电压抑制比，另外在使用双电源供电时，正负电源的电源电压抑制比可能不相同。
输出峰-峰值电压：输出峰-峰值电压定义为，当运放工作于线性区时，在指定的负载下，运放在当前大电源电压供电时，运放能够输出的最大电压幅度。
除低压运放外，一般运放的输出输出峰-峰值电压大于±10V。
一般运放的输出峰-峰值电压不能达到电源电压，这是由于输出级设计造成的，现代部分低压运放的输出级做了特殊处理，使得在10k?负载时，输出峰-峰值电压接近到电源电压的50mV以内，所以称为满幅输出运放，又称为轨到轨（raid-to-raid）运放。
