50吨坦克吊(QUY50)性能参数表
50吨汽车吊参数

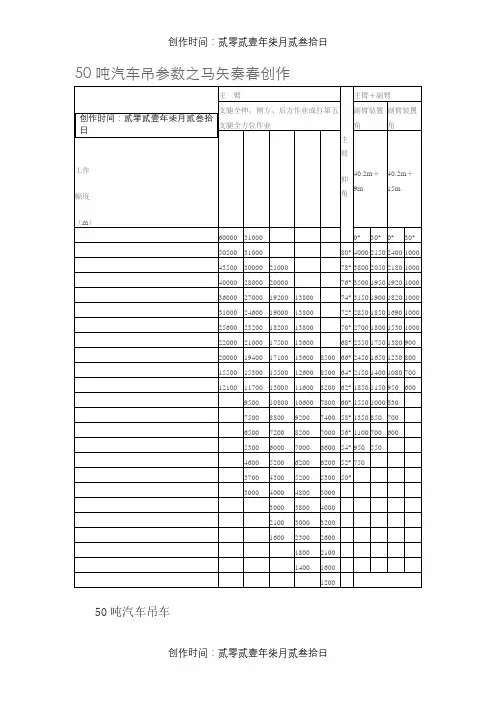

50吨汽车吊参数之马矢奏春创作50吨汽车吊车全液压汽车起重机QY50H型起重特性表单位：kg工作幅度(m)主臂支腿全伸、后方、侧方位作业臂长60000 3100050500 3100043500 30000 2100040000 28000 2000036000 27000 19200 1380031000 24600 19000 1380025600 23200 18200 1380022000 21000 17500 1360020000 18000 17100 13600 8500 15300 14000 15500 12600 8500 12100 11000 13000 11600 8200 9000 10800 10600 78007500 8800 9200 74006500 7200 8200 70005300 6000 7000 66004600 5200 6200 62003700 4300 5200 53003000 4000 4800 50003000 3800 40002100 3000 32001600 2300 26001800 21001400 16001200说明：●表中粗线以内数值为起重机强度所决定，粗线意外为起重机整机稳定所决定；●表中的额定总起重量是起重机设置在坚固地面呈水平状态下的允许起吊重量，不允许在不打支腿的情况下吊重；●使用臂端滑轮时，最大起重量不得超出单根钢丝绳允许起吊载荷4.2吨；●表中所列数值为包含吊具在内的最大允许值（主吊钩重505 kg，副吊钩120kg）；●打好第五支腿时，表中数值适用于圆周360°作业。
全液压50吨吊车起重特性表。
徐工QUY50T履带吊性能表
附
2
QUY50履带式起重机技术参数（一）、QUY50履带起重机基本参数表
1.下表中所示的额定起重量(单位为吨)，是在坚硬、平坦的地面上吊载工作的值，该值在倾翻载荷78%以内。
2.实际可以吊升载荷，是由上表起重量扣除（主钩+副钩）等一切吊具重量后的值。
3.平衡重为16吨，4吨钩重0.087吨。
4.工作时必须扩张履带。
5.工作幅度是吊重以后的实际工作幅度。
二）、QUY50履带起重机主臂起重性能表
三、QUY50起重机副臂起重作业性能表
三、QUY50起重机副臂起重作业性能表（续）
三、QUY50起重机副臂起重作业性能表（续）。
50吨汽车吊参数
50吨汽车吊参数
50吨汽车吊车
全液压汽车起重机QY50H型起重特性表
单位：kg
说明：
●表中粗线以内数值为起重机强度所决定，粗线意外为起重机整机稳定所决定；
●表中的额定总起重量是起重机设置在坚固地面呈水平状态下的允许起吊重量，不允许在不打支腿的情况下吊重；
●使用臂端滑轮时，最大起重量不得超过单根钢丝绳允许起吊载荷4.2吨；
●表中所列数值为包括吊具在内的最大允许值（主吊钩重505 kg，副吊钩120kg）；
●打好第五支腿时，表中数值适用于圆周360°作业。
全液压50吨吊车起重特性表。
各厂家50吨汽车的起重机全参数对照表汇总情况
95
回转速度
r/min
0~1.9
行驶参数
最高行驶速度
Km/h
70
最大爬坡度
%
30
最小转弯半径
m
11.9
最小离地间隙
m
0.265
接近角
°
16
离去角
°
12
质量参数
整备质量
Kg
42620
前轴
Kg
14870
后轴（并装双轴）
Kg
27450
尺寸参数
外形尺寸（长×宽×高）
mm
13900*2850*3600
支腿纵向跨距
最小离地间隙
m
0.203
接近角
°
20
离去角
°
14
质量参数
总质量
Kg
41400
整备质量
Kg
41270
前轴
Kg
16500
后轴（并装双轴）
Kg
24900
尺寸参数
外形尺寸（长×宽×高）
mm
13480×2820×3680
支腿纵向跨距
m
5.48
支腿横向跨距
m
6.8
主臂长
m
11.1－42
副臂长
m
15.2
主臂仰角
°
支腿纵向跨距
m
5.78
支腿横向跨距
m
7.2
主臂长
m
11.2－42
副臂长
m
16
主臂仰角
°
－
底
盘
型号
—
CA5425JQZ
发动机型号
—
CA6DL1-32E3 WD615.338
徐工QUY50T履带吊性能表
附2 QUY50履带式起重机技术参数
（一）、QUY50履带起重机基本参数表
1.下表中所示的额定起重量(单位为吨)，是在坚硬、平坦的地面上吊载工作的值，该值在倾翻载荷78%以内。
2.实际可以吊升载荷，是由上表起重量扣除（主钩+副钩）等一切吊具重量后的值。
3.平衡重为16吨，4吨钩重0.087吨。
4.工作时必须扩张履带。
5.工作幅度是吊重以后的实际工作幅度。
第 1 页共5 页
二）、QUY50履带起重机主臂起重性能表
第 2 页共5 页
三、QUY50起重机副臂起重作业性能表
第 3 页共5 页
三、QUY50起重机副臂起重作业性能表（续）
第 4 页共5 页
三、QUY50起重机副臂起重作业性能表（续）
第 5 页共5 页。
50吨吊车参数
50吨吊车参数

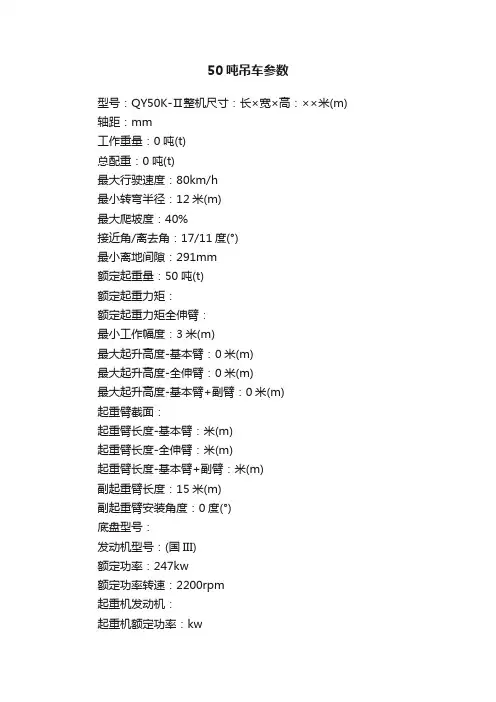

型号：QY50K-Ⅱ整机尺寸：长×宽×高：××米(m) 轴距：mm
工作重量：0吨(t)
总配重：0吨(t)
最大行驶速度：80km/h
最小转弯半径：12米(m)
最大爬坡度：40%
接近角/离去角：17/11度(°)
最小离地间隙：291mm
额定起重量：50吨(t)
额定起重力矩：
额定起重力矩全伸臂：
最小工作幅度：3米(m)
最大起升高度-基本臂：0米(m)
最大起升高度-全伸臂：0米(m)
最大起升高度-基本臂+副臂：0米(m)
起重臂截面：
起重臂长度-基本臂：米(m)
起重臂长度-全伸臂：米(m)
起重臂长度-基本臂+副臂：米(m)
副起重臂长度：15米(m)
副起重臂安装角度：0度(°)
底盘型号：
发动机型号：(国III)
额定功率：247kw
额定功率转速：2200rpm
起重机发动机：
起重机额定功率：kw
主卷扬最大起升速度：0m/min 副卷扬最大起升速度：0m/min 起重臂全伸时间：180秒(s)起重臂全起/落时间：88秒(s)起重臂仰角范围：度(°)
回转速度：2r/min 支腿跨距：纵向×横向：×米(m)。
50T吊车性能表
50T吊车性能表50T 主要性能与参数项目数值最大额定总起重量 50000 kg基本臂最大起重力矩 1800 kN.m最长主臂最大起重力矩 868 kN.m主臂最大起升高度 40.2 m副臂最大起升高度 56.5 m外形尺寸(长×宽×高) 13600×2750×3550 mm 主臂长 10.8～40.2 m 副臂长 15 m50T起重特性表PATED LIFTING CAPACITY TABLE说明（NOTE）：●表中的额定总起重量是起重机设置在坚固地面呈水平状态下的允许起吊重量，不允许在不打支腿的情况下吊重。
（Lifting capacities shown in the table are based the condition that the trane es set on firm ground horizontaily,lifting on wheels is prohibited.）●表中所列数值为包括吊具在内的最大允许值（50吨主钩重505千克，副吊钩重量120千克）。
(Capacities listed in the table are max.permissible values including the slings(505kg main hookblock for 50t and 120kg auxiliary hoodblock).)●表中红线上方的额定总起重量有起重机的结构强度所决定，其他由起重机整机稳定性而确定。
(Rated lifting capacities above the red line in the table are based on structure strength of the crane,the others,on stability.)●使用臂端滑轮时，最大起重量不得超过单根钢丝绳允许起吊载荷4.2吨。
徐工QUY履带吊性能表
附2 QUY50履带式起重机技术参数
（一）、QUY50履带起重机基本参数表
1.下表中所示的额定起重量(单位为吨)，是在坚硬、平坦的地面上吊载工作的值，该值在倾翻载荷78%以内。
2.实际可以吊升载荷，是由上表起重量扣除（主钩+副钩）等一切吊具重量后的值。
3.平衡重为16吨，4吨钩重0.087吨。
4.工作时必须扩张履带。
5.工作幅度是吊重以后的实际工作幅度。
二）、QUY50履带起重机主臂起重性能表
三、QUY50起重机副臂起重作业性能表
三、QUY50起重机副臂起重作业性能表（续）
三、QUY50起重机副臂起重作业性能表（续）
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
QUY50履带式起重机主要技术参数
QUY -50吨液压履带式起重机主要技术参数表表一项目单位参数最大额定起重量t 50 最大起重力矩kN.m 1813 主臂架长度m 13－52 主臂架工作仰角°30－80单绳速度主起升机构m/min 0－65 副起升机构m/min 0－65 变幅机构m/min 0－52爬坡度°20回转速度r/min 0－1.5行走速度Km/h 0－1.1接地比压MPa 0.069发动机最大功率kw 115副臂长度m 9.15－15.25副臂安装角度°10/30倍率和额定起重量的关系表二臂长（米）13 16 19 22 25 28 31 倍率12 10 8 7 6 5 4 起重量（吨）50 45 37.5 29.5 26 22.5 18.5臂长（米）34 37 40 43 46 49 52 倍率 4 4 3 3 3 3 2 起重量（吨）15 14.9 10.8 10.7 10.4 10.3 8.00起重钩的最大起重量及本身重量表三最大起重量（吨）吊钩重量（吨）主钩50 0.51中长臂26 0.205副钩 4 0.087起重机工作条件：⑴起重机作业时，地面应平坦坚实，地面倾斜度不大于5%，作业过程中地面不得下陷。
⑵环境温度－20～40℃⑶可在360°范围内工作。
⑷风速小于10米/秒。
QUY -50履带起重机主要钢丝绳规格表四主卷扬钢丝绳副卷扬钢丝绳变幅钢丝绳直径/长度直径/长度直径/长度φ18mm/215m φ18mm/160m φ18.5mm/165m 注：QUY -50吨液压履带式起重机均采用防自转D型钢丝绳。
主、副卷扬均应采用钢芯钢丝绳。
50T吊车性能表
50T吊车性能表50T 主要性能与参数项目数值最大额定总起重量 50000 kg基本臂最大起重力矩 1800 kN.m最长主臂最大起重力矩 868 kN.m主臂最大起升高度 40.2 m副臂最大起升高度 56.5 m外形尺寸(长×宽×高) 13600×2750×3550 mm 主臂长 10.8～40.2 m 副臂长 15 m50T起重特性表PATED LIFTING CAPACITY TABLE说明（NOTE）：●表中的额定总起重量是起重机设置在坚固地面呈水平状态下的允许起吊重量，不允许在不打支腿的情况下吊重。
（Lifting capacities shown in the table are based the condition that the trane es set on firm ground horizontaily,lifting on wheels is prohibited.）●表中所列数值为包括吊具在内的最大允许值（50吨主钩重505千克，副吊钩重量120千克）。
(Capacities listed in the table are max.permissible values including the slings(505kg main hookblock for 50t and 120kg auxiliary hoodblock).)●表中红线上方的额定总起重量有起重机的结构强度所决定，其他由起重机整机稳定性而确定。
(Rated lifting capacities above the red line in the table are based on structure strength of the crane,the others,on stability.)●使用臂端滑轮时，最大起重量不得超过单根钢丝绳允许起吊载荷4.2吨。
各厂家50吨汽车起重机参数对照表
Kg
50000
基本臂最大起重力矩
KN.m
1764
最长主臂最大起重力矩
KN.m
823.2
基本臂最大起升高度
m
10.75
主臂最大起升高度
m
40
副臂最大起升高度
m
55.8
工作速度
单绳最大速度
m/min
110
起重臂伸出时间
s
180
起重臂起吊时间
s
88
回转速度
r/min
2
行驶参数
最高行驶速度
Km/h
前轴
Kg
8160
后轴（并装双轴）
Kg
26000
尺寸
参数
外形尺寸（长×宽×高）
mm
13955×2790×3570
支腿纵向跨距
m
5．5
支腿横向跨距
m
7．2
主臂长
m
11.3～42.55
副臂长
m
9.5-16
主臂仰角
°
-2～80
底
盘
型号
—
TAZ5423JA
发动机型号
—
WD615.95E
发动机功率/转速
Kw/rpm
%
30
最小转弯半径
m
12
最小离地间隙
m
0.265
接近角
°
17.5
离去角
°
11
质量参数
整备质量
Kg
41870
前轴
Kg
7885/7885
后轴（并装双轴）
Kg
26100
尺寸参数
外形尺寸（长×宽×高）
50吨汽车吊性能参数
精选文档
吨汽车起重机性能表（主表）
以下工况仅供参照，实质请与本企业业务员联系！
不支第五支腿，吊臂位于起重机前面或后方；支起第五支腿，吊臂位于侧方、后方、前面
主臂长度(m)
工作半径(m)
0100100100100
各臂二
伸缩三003366100
率四003366100
（%
）五003366100
钢丝绳倍率128543吊钩重量
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下边栏目数字为倾翻力矩决定) .
精选文档
?
吨汽车起重机性能表（副臂）吊臂位于起重机侧方或后方
吊臂长度（m）
主臂仰角（°）
主臂+副臂主臂+副臂主臂+副臂
0°20°0°20°0°20°
78
75
72
70
65
60
55
二
各节
臂伸三
100
缩率四
(%)
五
钢丝绳倍率 1
吊钩重量
.。
钢支撑吊装方案(50t)履带.
百子湾站基坑钢支撑吊装方案编制人：审核人：审批人：中铁十二局集团有限公司北京地铁7号线00标项目经理部二O一一年十二月二十三日第一节编制说明1.1 编制依据1. 百子湾站附属结构1号风道设计施工图纸2.《钢结构工程施工及验收规范》（GB50202-2002）3.《建筑机械使用安全技术规程》（JGJ33-2001）4.《施工现场临时用电安全技术规范》（JGJ46-2005）第二节工程概况2.1工程概况1号风道位于百子湾车站西端，基坑西侧及北侧为回填的半壁店沟，基坑南侧为原状地面。
基坑边地面均布荷载允许值20Kpa，盾构井段基坑边均布荷载允许值30Kpa，1号风道全长61.8m，宽14.6-16.25，共设置钢支撑84榀，钢支撑最大长度16.21m，最大重量6.2t；第一层钢支撑与冠梁预埋件固定，第二层钢支撑距地面高度8.1m，第三层钢支撑距地面高度12.6m，盾构井处第四层钢支撑距地面高度16.2m，钢围檩最大长度6.0m，重量2.06t。
2.2施工现场条件1号风道西侧端头为拆除小桥后的回填压实场地，该场地可作为1号风道西侧端头钢支撑及围檩安装的吊装场地，1号风道盾构井扩大段北侧挡土墙外侧至距现状北侧围挡围墙6.4m，1号风道标准段北侧围护桩外皮至现状北侧围挡7.3m，车站主体标准段基坑边距现状北侧围挡8.4m，基坑南侧场地宽敞，适合进行吊装作业。
第三节吊车选型计算3.1 吊装原则1. 经核算，基坑边3.0m范围外局部荷载200Kpa，盾构井基坑边3.0m范围外局部荷载200Kpa时，满足围护结构设计基坑边地面超载允许值20KN/m2均布荷载，盾构机基坑边地面超载允许值30KN/m2均布荷载的要求。
见对应工况荷载计算书（附后）。
基坑边3.0m范围不允许设置汽车吊支撑点。
3.2吊装方案1. 经核算，采用50t履带吊进行1号风道钢支撑及围檩吊装。
50t履带吊结构尺寸如下图，可采用正面吊装及侧面吊装。
正面吊装侧面吊装经基坑边局部荷载200Kpa核算，基坑边3.0m方位内不能设置吊车支撑点得出：正面吊装时：吊车中心到基坑边距离≧2.88+4.0=6.88m侧面吊装时：吊车中心到基坑边距离≧2.18+4.0=6.18m1号风道盾构井斜撑吊装时，吊车可停置于基坑西端，采用正面吊装；因1号风道西端为新回填土，经钎探试验，地基承载力不能满足局部超载要求，1号风道盾构井段斜撑采用侧面吊装，将履带吊停置在基坑南侧进行吊装，南侧吊装场地为原状土，未经施工扰动，施工前进行了硬化，采用C20钢筋混凝土，厚度25cm，能满足吊装作业要求。
50t汽车吊参数表
50t汽车吊参数表参数数值最大起重量50 吨主臂长度34 米主臂补助10 米全长12.5 米全宽 2.8 米全高 3.8 米油箱容量160L发动机功率320 马力行驶速度（最大）80 km/h爬坡能力30%转弯半径7 米起重倍率8 吨/米最大起升高度45 米起升时间60 s平地最大作业半径36 米最大起重力矩150 tm悬臂长度8 米挂车总重量38t起重量与半径表格见下起重量与半径表半径（米）起重量（吨）3 504 255 166 127 108 89 710 6参数说明1.最大起重量：50 吨，指的是汽车吊所能承载的最大重量。
2.主臂长度：34 米，指的是主臂的长度，用于起重操作。
3.主臂补助：10 米，指的是加装的主臂补助装置的长度。
4.全长：12.5 米，指的是汽车吊整体的长度，包括主臂的长度和车身的长度。
5.全宽：2.8 米，指的是汽车吊整体的宽度，包括主臂的宽度和车身的宽度。
6.全高：3.8 米，指的是汽车吊整体的高度，包括主臂的高度和车身的高度。
7.油箱容量：160L，指的是汽车吊的油箱容量。
8.发动机功率：320 马力，指的是汽车吊发动机的功率输出。
9.行驶速度（最大）：80 km/h，指的是汽车吊在最大速度下的行驶速度。
10.爬坡能力：30%，指的是汽车吊能够爬升的最大坡度。
11.转弯半径：7 米，指的是汽车吊在转弯时所需的最小半径。
12.起重倍率：8 吨/米，指的是起重绳每米的起重倍率。
13.最大起升高度：45 米，指的是汽车吊能够达到的最大起升高度。
14.起升时间：60 s，指的是汽车吊完成一次完整起升动作所需的时间。
15.平地最大作业半径：36 米，指的是汽车吊在平地上的最大作业半径。
16.最大起重力矩：150 tm，指的是汽车吊所能产生的最大起重力矩。
17.悬臂长度：8 米，指的是悬臂的长度，用于起重操作。
18.挂车总重量：38t，指的是挂在汽车吊上的总重量。
以上是关于50t汽车吊的技术参数表，包括了各项参数和说明。
