智能化建筑电气接地方式论文
智能化建筑电气设计中的电气保护与接地
一
，
引言
故 障 电流取 决 于 电力 系统 的 接地 电阻和 保 护接 地 线 Ｐ Ｅ 的接地 电阻于 发展 阶段 ， 人们不 仅关注着 智能建筑 的使 用 安全 问题 ， 更关注 着智 能建筑 电气保 护 与接地 问题 ， 在 实 际的 电气 设计 过程 中 要切 实 的实现 电气保 护 与接地 。 本 文 以智 能化 建筑 电气设 计为 切入 点 ， 通过 分 析讨 论各 种接 地 系统 ， 提 出合 理的 实现 电气保 护与 接地 的相 关措 施 。
工 业 技 术
Ｃ ｈ ｉ ｎ ａ ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔｅ ｃｈ ｎｏ ｌ ｏ ｇ ｙ Ｒ ｅ ｖ ｉ ｅ ｗ
啊
Ｉ
智 能 化 建 筑 电气 设 计 中 的 电气 保 护 与 接地
张 微
（ 黑 龙 江省 西林 钢铁 集 团） ［ 摘 要］ 电气保 护与 接地 问题一 直都 是 建筑 工程 的重 点 ， 本文 着 重探讨 智 能化 建筑 电气 设 计 中的 电气保 护与 接地 。 ［ 关键 词］ 智 能建 筑 ； 电气 保护 ； 接地 系统 ； 相 关 措施 中图分类 号 ： Ｔ Ｍ１ ２ １ ． １ ． ３ 文献标 识码 ： Ｂ 文章 编号 ： １ ０ ０ ９ — ９ １ ４ ｘ（ ２ ０ １ ５ ） ２ ５ — ０ ０ ６ １ — ０ １
的分析 。
Ｔ Ｎ— Ｃ － Ｓ 系统 由两 个接 地系 统组 成 ，第 一个 接地 系 统为 ＴＮ — Ｃ 系
统 ，第二 个接 地 系统 为 Ｔ Ｎ— Ｓ 系统 ，以下 是对 两 个 系统 的具 体介 绍 。 （ １ ） 所 谓 的Ｔ Ｎ —Ｃ 系统 ， 又称 为三相 四线系 统 。 在Ｔ Ｎ— Ｃ 系统中， 中性 线

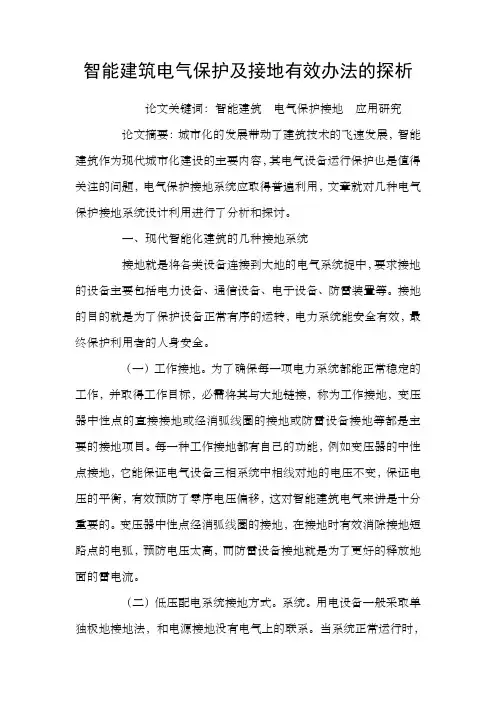

智能建筑电气保护及接地有效办法的探析
智能建筑电气保护及接地有效办法的探析论文关键词：智能建筑电气保护接地应用研究论文摘要：城市化的发展带动了建筑技术的飞速发展，智能建筑作为现代城市化建设的主要内容，其电气设备运行保护也是值得关注的问题，电气保护接地系统应取得普遍利用，文章就对几种电气保护接地系统设计利用进行了分析和探讨。
一、现代智能化建筑的几种接地系统接地就是将各类设备连接到大地的电气系统捉中，要求接地的设备主要包括电力设备、通信设备、电子设备、防雷装置等。
接地的目的就是为了保护设备正常有序的运转，电力系统能安全有效，最终保护利用者的人身安全。
（一）工作接地。
为了确保每一项电力系统都能正常稳定的工作，并取得工作目标，必需将其与大地链接，称为工作接地，变压器中性点的直接接地或经消弧线圈的接地或防雷设备接地等都是主要的接地项目。
每一种工作接地都有自己的功能，例如变压器的中性点接地，它能保证电气设备三相系统中相线对地的电压不变，保证电压的平衡，有效预防了零序电压偏移，这对智能建筑电气来讲是十分重要的。
变压器中性点经消弧线圈的接地，在接地时有效消除接地短路点的电弧，预防电压太高，而防雷设备接地就是为了更好的释放地面的雷电流。
（二）低压配电系统接地方式。
系统。
用电设备一般采取单独极地接地法，和电源接地没有电气上的联系。
当系统正常运行时，可有效保证用电的安全性，还能提供基准接地电位，这种方式在低压公共电网供电、接地要求较高的精密电子设备和数据处置设备中常常利用。
该系统的主要危险来源于其保护接地的灵敏度低，若是接地时电流不足，就无法保证装置的正常运作，其电气设备的金属外壳就会出现危险电位。
而将TT系统用放在智能建筑中，就需要大容量的漏电电流保护装置和电流保护装置。
系统。
电气设备系统的中性线（N 线）与保护线（PE线）是二合一的，通称PEN线，所有可漏电的部份均与PEN线相连。
这种系统安装简单、方便，安全性高，常常利用与三相负荷较平衡、单相负荷容量较小的工程中。
论智能建筑的电气保护与接地
统常用 于建筑物供 电来 自公共 电网的地方 。Ｔ Ｔ 系统的特点是 中性线 Ｎ与保护接地线 Ｐ Ｅ无一 点 电气 连接 ， 眭｜ 即中． 接地与 Ｐ Ｅ线接地是分开 的。 系统 在正常运行时 ， 管三相负荷平衡不 该 不 平衡 ， 在中性线 Ｎ带电情况下 ，Ｅ线不会带电 。 Ｐ 只有单 相接地故障时 ， 由于保护接地灵 敏度低 ， 故 障不能及时切断 ， 设备外 壳才可能带 电。 正常 运行 时的 Ｔ Ｔ系统类似 于 Ｔ － 系统 ， 能获得 ＮＳ 也 人 与物 的安 全性和取 得合格的基 准接 地 电位 。 随着大容量的漏电保护器的出现 ， 系统 也会 该 越来越作 为智 能型建筑物的接地系统。但从 实 际情 况来看 ， 由于公共 电网的电源质量 不高 ， 难 以满足智能化没备的要求 ， 以 ｒ 所 ｒ 系统很 少被 智能化大楼采用 。 ｌ ５Ｉ Ｔ系统 Ｉ Ｔ系统是三相三线 式接地 系统 ， 该系统 变 压器 中性点不 接地或经阻抗接地 ， 中性线 Ｎ 无 ， 只有线 电压（８ｖ ， 电压（２Ｖ ， ３ｏ ） 无相 ２０ ） 保护接地 线Ｐ 各自 Ｅ 独立接地。 该系统的优点是 当一相 接 地时， 不会使外壳带有较大的故障电流， 系统可 以照常运行。 缺点是不能配出中性线 Ｎ 因此它 。 是 不适用 于拥 有大量 单相 设备 的智 能化 大楼
关键 词 ： 平衡 ； 负荷 电位基 准点 ；Ｎ Ｓ 单点接 地 ； Ｔ —； 防静 电接地 ； 一接地体 统
ｌ 接地系统分析 在建筑物供配 电设 计中，接地系统设计 占 有重要的地位 ，因为它关 系到供 电系统 的可靠 性， 安全性。不管哪类建筑物 ， 在供 电设计 中总 包含有接地 系统设计 。 而且， 随着建筑物的要求 不同 ， 设备 的功能不 同， 各类 接地系统也相应 不 同 。尤其进入 ２ 世纪 ， 的智能化楼宇 的出 １ 大量 现对接地系统设计提出了许 多新 的要求 。在常 用的几种接地方式中 ， 哪一种能够适合智 能建 筑呢？下面分析 几种接地 系统 。 １ Ｎ Ｃ ．Ｔ － 系统 １ Ｔ－ Ｎ Ｃ系统被称之为三相 四线 系统 ， 系统 该 中性线 Ｎ与保护接地 Ｐ Ｅ合二为一 ， 通称 Ｐ Ｎ Ｅ 线。 这种接地 系统虽对接地故障灵敏度高 ， 线路

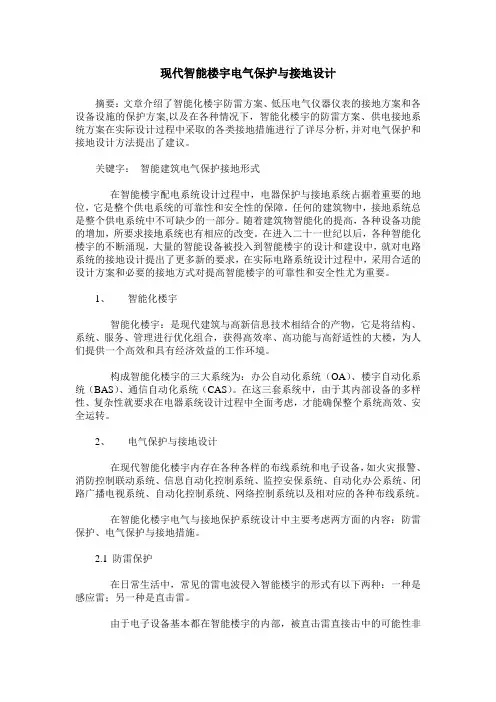

现代智能楼宇电气保护与接地设计
现代智能楼宇电气保护与接地设计摘要：文章介绍了智能化楼宇防雷方案、低压电气仪器仪表的接地方案和各设备设施的保护方案,以及在各种情况下，智能化楼宇的防雷方案、供电接地系统方案在实际设计过程中采取的各类接地措施进行了详尽分析，并对电气保护和接地设计方法提出了建议。
关键字：智能建筑电气保护接地形式在智能楼宇配电系统设计过程中，电器保护与接地系统占据着重要的地位，它是整个供电系统的可靠性和安全性的保障。
任何的建筑物中，接地系统总是整个供电系统中不可缺少的一部分。
随着建筑物智能化的提高，各种设备功能的增加，所要求接地系统也有相应的改变。
在进入二十一世纪以后，各种智能化楼宇的不断涌现，大量的智能设备被投入到智能楼宇的设计和建设中，就对电路系统的接地设计提出了更多新的要求，在实际电路系统设计过程中，采用合适的设计方案和必要的接地方式对提高智能楼宇的可靠性和安全性尤为重要。
1、智能化楼宇智能化楼宇：是现代建筑与高新信息技术相结合的产物，它是将结构、系统、服务、管理进行优化组合，获得高效率、高功能与高舒适性的大楼，为人们提供一个高效和具有经济效益的工作环境。
构成智能化楼宇的三大系统为：办公自动化系统（OA）、楼宇自动化系统（BAS）、通信自动化系统（CAS）。
在这三套系统中，由于其内部设备的多样性、复杂性就要求在电器系统设计过程中全面考虑，才能确保整个系统高效、安全运转。
2、电气保护与接地设计在现代智能化楼宇内存在各种各样的布线系统和电子设备，如火灾报警、消防控制联动系统、信息自动化控制系统、监控安保系统、自动化办公系统、闭路广播电视系统、自动化控制系统、网络控制系统以及相对应的各种布线系统。
在智能化楼宇电气与接地保护系统设计中主要考虑两方面的内容：防雷保护、电气保护与接地措施。
2.1 防雷保护在日常生活中，常见的雷电波侵入智能楼宇的形式有以下两种：一种是感应雷；另一种是直击雷。
由于电子设备基本都在智能楼宇的内部，被直击雷直接击中的可能性非常小，而感应雷是由雷闪电流产生的强大电磁场变化与导体感应出的过电压、过电流形成的雷击，因此需要安装防护装置。
智能建筑物的电气保护与接地系统
智能建筑物的电气保护与接地系统【摘要】近年来，智能建筑发展迅速，其中各种设备的接电对于设备的安全运行和数据的可靠运行有很大的影响，而建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。
本文主要对智能建筑电气保护、电气接地类型、安全措施进行了探讨。
Abstract: In recent years, the rapid development of intelligent building, among them the grounding of all sorts of equipment has a great impact on the safe operation of equipment and data reliability, with different requirements of different buildings and all kinds of equipment function different, grounding system is different accordingly. This paper focuses on the intelligent building electrical protection, electrical grounding types, and safety measures【关键词】智能建筑物电气保护接地系统Key Words: intelligent architecture, electrical protection, grounding system 前言根据适用范围不同，可将接地系统分为TN系统和TT系统。
TT系统通常适用于农村公用低压电力网，属于保护接地中的接地保护方式；TN系统丰要适用于城镇公用低压电力网和厂矿企等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。
因此，智能楼字供电接地系统只能采用TN系统。
智能建筑电气保护接地有效方法
试论智能建筑电气保护与接地的有效方法摘要：在建筑项目中，电气工程扮演着不可或缺的角色，并在建筑内部用户起着非凡的作用。
随着建筑工程项目改革在新的形式下的演变，增加了电气保护施工的规定，并且大幅度的转变了接地系统的布置。
基于此，本文对智能建筑电气保证与接地的有效方法进行了探讨。
关键词：智能建筑；电气保护与接地；有效方法给用户以及建筑本身提供安全保障，并确保设施的持续运行，是接地的基本功能。
在供电设计中，会对所有形式的建筑物针对其不同型号规格而配备相应的接地系统设计。
然而，建筑设备的功能选型由于不同的建筑内部所用于的不同的自身需求，对其做出相应的调整，所以对施工单位而言，务必要安排好全面施工方案。
根据实践经验，笔者具体阐述了现代智能化建筑选择的接地系统、电气保护方式等。
1 智能建筑电气接地防护1.1 tn-c系统三相四线系统也就是tn-c系统，此系统保护接地pe与中性线n 之间相互融合，又叫做pen线。
在此类接地系统中，由于其具有简单的线路连接的特点，三相负荷较平衡等方面有着广发的运用。
在智能化大楼内需要消耗的符合比例达，无法保持正常的三相负荷平衡，pen线的不平衡电流加上线路的荧光灯、晶闸管等会导致高次谐波电流。
在不出现意外的情况下，将会使中性线n上叠加，中性线n电压波动，造成电流变化过程中电流的不稳定性，最终无法完成中性点接地电位的稳定。
由于这些现象而导致的危害有很多：引起设备外壳带电，危害人身安全，对于确切的电位基准点的确定有一定困难，妨碍了电子设备的正常运行以及操作。
由此得出，tn-c 接地系统可以看作是一个是智能化建筑的接地系统（见图1）。
1.2 tn－s系统tn－s接地系统属于三相四线加pe线系统，对应的配电设备都会设置在建筑内部。
这类系统的特点在于，中性线n与保护接地线pe只会在变压器内部实现接地，而对于其它位置则不会出现电气连接。
中性线n属于带电体，而pe线则不会带有电荷。
该接地系统自身则带有了相应的电位基础，能够保持整个系统的有序运行。
论智能化建筑电气设计中的电气保护接地技术
论智能化建筑电气设计中的电气保护接地技术1 接地系统的类型分析1.1 TT系统。
TT系统很少被智能建筑采用。
TT系统一般被称为三相四线接地系统，常用于来自公共电网的建筑供电。
TT系统的特点中性点接地与PE线接地是分开的。
系统在正常运行时，不管三相负荷平衡与否，在中性线N带电情况下，PE线不会带电。
但是因为公共电网的电源质量不高，不能满足智能化设备的要求。
1.2 IT系统。
IT系统不适用于拥有大量单相设备的智能建筑。
IT系统被称为是三相三线式接地系统，该系统变压器中性点不接地或经阻抗接地，无中性线N，只有线电压（380V），无相电压（220V），保护接地线PE独立接地。
优点是：当一相接地时，不会使外壳带有较大的故障电流，系统可以照常运行。
1.3 TN系统.（1）TN-C系统。
TN-C接地系统不适合做智能建筑的接地系统.TN-C系统属于三相四线系统，该系统是只适合用于三相负荷较平衡的场所。
（2）TN-S系统。
TN-S属于三相四线加PE线的接地系统。
该系统完全具备安全性和可靠性。
如果对于计算机等电子设备没有特殊的要求时，一般智能建筑都采用这种接地系统。
（3）TN-C-S系统。
该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采用TN-C系统，进户处做重复接地，进户后变成TN-S系统。
TN-S接地系统明显提高了安全性，如果采取接地引线，从接地体一点引出，并且选择正确的接地电阻值，使电子设备共同获得一个等电位基准点等措施，那么TN-C-S系统可以作为智能建筑的一种接地系统。
2 智能化建筑电气设计中的电气保护接地2.1接地系统。
智能建筑电气低压配电系统分为TT系统、IT系统和TN系统三种形式。
各种接地形式的低压配电系统都有着自身的优缺点和相关适用范围。
在选择低压配电系统时，要根据电气设备的环境条件、设备的特点及设备用电要求等因素来综合考虑。
由于智能建筑中楼宇自动化设备等特殊设备都不允许断电，电气设备长时间工作容易导致电气设备的绝缘受到损坏，极易出现接地故障。
智能楼宇电气接地系统设计
智能楼宇电气接地系统设计摘要：智能化建筑项目不断增多，其应用功能和使用性能越来越健全，先关设计人员应结合智能化楼宇电气系统的运行情况和设计需求，采用科学、合理的接地形式，优化各个环节的接地设置，积极完善各种接地技术，保障智能化楼宇电气系统的可靠、稳定、安全运行。
本文主要对智能楼宇电气接地系统的设计方法进行分析，供同行借鉴参考。
【关键词】智能楼宇；电气接地系统；设计方法1防雷保护接地近年来，高层建筑项目越来越多，防雷保护接地对于保障建筑项目电气系统的安全性有着关键作用，所以智能化楼宇电气接地系统设计应特别注意做好防雷保护接地，利用接地装置将感应雷或者直接雷电流引入大地，避免发生雷击事故。
为了提高防雷接地应用效果，必须设置完善的接地装置，防雷接地工程施工设计时，一些设计人员盲目地进行接地电阻设置，多认为防雷效果主要由接地电阻决定，有效保障电气设备的安全性。
然而避雷接地装置的电阻值越小，其也会引起快速散流，保持落雷物体较短的高电位时间，消除危险隐患，也会使得接触电压和跨步电压不断减小。
但是经过实践和理论的证明，应特别重视接地网的接地电阻。
智能化楼宇中包含很多布线系统和电子设备。
根据建成的智能化楼宇，其吊顶、侧墙、底板、顶板等位置几乎全部布满各种应用系统布线。
电气系统布线和电气设备是最怕雷击、抗干扰要求高而耐压等级低的部分，反击、串击、直击等会导致电气设备受到严重干扰或者发生损坏，所以应可靠、严密地进行智能化楼宇防雷接地设计。
同时，智能化楼宇电气系统接地应基于防雷接地系统，构建完整、严密的防雷系统，一般情况下，智能化楼宇需要按照一级防雷等级，采取科学、有效的保护措施，对于弱点系统，其防雷接地系统主要按照三级防雷等级进行设计，第三级防雷接地系统设置在弱电机房配电网，第二集防雷接地系统设置在楼层配电箱，第一级防雷接地系统设置在楼高低压配电。
其中，避雷器和避雷针在智能化楼宇中的应用非常广泛，避雷器在设置时，其主要是利用专用地线引入大地，避雷针主要是利用建筑物钢筋或者铁塔引入大地，并且智能化楼宇屋顶上还可以合理铺设避雷带，采用25*4mm镀锌扁钢构成10m*10m网格，由针带组合接闪器作为避雷带的接闪器，避雷带和建筑柱头钢筋、金属构件进行电气连接，利用楼层钢筋、圈梁钢筋、柱头中钢筋将防雷系统和引下线进行连接，接地体和柱头钢筋进行连接，防雷系统和墙面金属构件进行连接，从而构成笼形的多层屏蔽防雷系统，不仅有效控制智能化楼宇电气系统的电磁干扰，而且避免楼内电气设备遭受雷击损坏。
智能建筑电气保护与接地
１２ １ｒ ． ＿ 系统
图 １ Ｔ — 系 统 ＮＣ
图 ４ １ｒ系统 ＿
Ｔ Ｔ系统是 中性点 直 接 接地 ， 电气 装 置 的外 露 可接 近 １１２ Ｔ ．． Ｎ—Ｓ系统。Ｔ Ｎ—Ｓ是整 个 系统 的 中性 线 与保 导 体 通过 保 护 接地 线 接 至 与 电力 系统 接地 点无 关 的接 地 护 线 分开 的 Ｔ Ｎ系统 。其 专 用 Ｐ Ｅ线在 正常 工作 时 没有 电 流 通过 ， 有 当设备绝 缘 损坏 时 ， 只 才有故 障 电流 通 过。正常 极 的低 压 配 电系统 。在 采 用 此系统 保 护 时 ， 当一个 设备 发 情 况 下 的既使 有 三相 不平 衡 电流 叠加 ， Ｅ线 也 不会 产 生 生漏 电故 障 ， 备金 属 外 壳所 带 的故 障 电压 较 大 ， 电流 Ｐ 设 而 对地 电压 ； 外 因为 Ｎ 线 与 Ｐ 另 Ｅ线 是 分开 的 ， 使 Ｎ 线 断 较 小 ， 即 不利 于 保护开 关 的动作 ， 对人 和 设备有 危 害。由 此可
１低 压 配 电系统 的分 类 在 我 国 的《 民用 电气 设计 规 范 》 Ｊ Ｊ Ｔ１ — ２） 将 （ Ｇ ／ ６ ９ 中
图 ２ Ｔ — 系统 Ｎ Ｓ
高阻抗 接地 ）而 电气 设备 外 壳没有 专用 保护 接地 线（ Ｅ） 保 护接地 线 Ｐ ， Ｐ 。 Ｅ不会 出现 带 电的影 Ⅱ 。 当整个 接地 系 统在 向 对 常用 的这 几种 接 地 方式 ，哪 一种 能够 适 合 智 能化 楼 宇 正常 运行 过 程 中 ， 通 常会 出现 各种 结 构 变 化 ， 系 统 内 其 但
智能建筑 电气保护与接地
朱春梅 （ 苏 环 建 有 公司） 江 金 球 设 限
摘 要 ： 文 通 过 对 几种 常 用接 地 系统 进 行 分 析 ， 选 出哪 些 接 地 了， 本 筛 电气 设备 的金属 外 壳对地 也不 会产 生 电压 。
探讨建筑电气自动化系统接地的运用
探讨建筑电气自动化系统接地的运用摘要：电气自动化技术在现代建筑中应用广泛,就此技术中的保护与接地阐述了自已的看法与观点,可供同行参考。
关键词：电气自动化楼宇自控系统电气接地电气保护1 概述楼宇自控系统是建筑设备自动化控制系统的简称。
建筑设备主要是指为建筑服务的、那些提供人们基本生存环境（风、水、电) 所需的大量机电设备，如嚼西空谓殴备、照明设备、变配电设备以及给排水设备等，通过实现建筑设备自动化控制，以达到合理利甩设备，节省能源、节省人力，确保设备安全运行之目的。
在搂字自控系统中，电气自动化系统设计占有重要的地位，在此，仅就电气自动化中的电气接地和电气保护两方面技术谈一下自已的观点和看法。
2电气接地在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。
尤其近年来，大量的智能化偻宇的出现对接地系统设计提出了许多新的内容。
目前的电气接地主要有以下谚喷试：2.1 T N —S系统T N—S是一个三相四线加P E线的接地系统。
通常建筑物内设有独立变配电所时进线采用该系统。
T N —S系统的特点是，中性线N与保护接地线P E除在变压器中性点共同接地外，两线不再有任何的电气连接。
中性线N是带电的，而P E线不带电。
该接地系统完全具备安全和可靠的基准电位。
只要象TN—C—S 接地系统，采取同样的技术措施，TN—S系统可以用作智能建筑物的接地系统。
如果计算机等电子设备没有特殊的要求时，一般都采用这种接地系统。
在智能建筑里，单相用电设备较多，单相负荷比重较大，三相负荷通常是不平衡的，因此在中性线N中带有随机电流。
另外，由于大量采用荧光灯照明，其所产生的三次谐波叠加在N线上，加大了N线上的电流量，如果N线接漫备缸，会造成电击或火灾事故；如果在TN—S系统中将N 线与P E线连在一起再接到设备外壳上，那么危险更大，凡是接到P E线上的没备，外壳均带电；会扩大电击事故的范围；如果将N线、P E线、直流接地线均接在一起除会发生上述的危险外，电子设备将会受到干扰而无法工作。
智能建筑工程防雷接地技术措施论文
智能建筑工程防雷接地技术措施摘要:目前在智能建筑工程实施过程中，一些建设方与施工方通常忽视智能建筑防雷接地系统建设的重要性，给工程遗留下安全隐患；智能建筑在国内外不断兴建,智能化系统应用越来越广泛,高速发展的电子化时代对计算机及微电子设备的可靠性、安全性、质量等提出了更高的要求。
根据雷电电磁脉冲防护理论结合实际工程实践经验，本文对智能建筑雷击的形成及入侵途径和防雷接地技术措施进行了探讨。
关键词:智能建筑防雷接地技术措施中图分类号： tu856 文献标识码： a 文章编号：随着通信技术、计算机技术、信息技术的飞速发展，今天已是电子化时代，日益繁忙庞杂的事物通过高速电脑、自动化设备及通信的发展变得井然有序，而这些敏感电子设备的工作电压却在不断降低，这些高精度的微电子计算机设备内置大量的cmos半导体集成模块，导致过压、过流保护能力极其脆弱。
（美国通用研究公司提供磁场脉冲超过0.07高斯，就可引起计算失效；磁场脉冲超过2.4高斯就可以引起集成电路永久性损坏。
）且电子设备的数量和规模不断扩大，因而它们受到过电压特别是雷电袭击而受到损坏的可能性就大大增加，这是由于以雷击中心1.5km-2.0km范围内都可能产生危险过电压，损坏线路上的设备；其后果可能使整个系统的运行中断，并造成难以估计的经济损失，雷电和浪涌电压成了电子化时代的一大公害。
雷击的形成及入侵途径雷电对建筑物及电子设备的破坏主要有两种形式：直击雷和雷电感应及其雷电波的入侵。
a、直击雷是雷电直接击在建筑物上，产生电效应、热效应和机械力而导致建筑物损坏。
建筑物受到直接雷击后，强大的雷击电流沿着接地引下线，经接地体入地后地电位会瞬间升高，产生高电位，引起地电位反击，损坏设备或造成人员伤亡。
b、雷电感应是雷电放电时，在附近导体上产生静电感应和电磁感应，它能使金属部件之间产生火花。
雷电感应可以来自对地雷击，也可以来自云间放电，其中对地雷击由于距雷击点较近，产生的感应浪涌电压较大，作用半径也大，一般500米范围的电子信息设备均是其破坏对象；云中放电的感应浪涌电压虽然较小，但发生概率较高。
建筑电气智能化论文
建筑电气智能化论文随着科学技术和生活理念的不断发展,当前建筑正向着智能化建筑的方向飞快发展着。
建筑智能化离不开建筑电气智能化。
下面是店铺为大家整理的建筑电气智能化论文，供大家参考。
建筑电气智能化论文范文一：建筑电气与智能化建筑发展【摘要】文章结合工作实践对我国智能化建筑与建筑电气的相关理论和当前发展现状进行了探讨，主要论述了智能化建筑的概念、发展现状及其与建筑电气的密切关系，以及建筑电气的重要作用。
【关键词】智能化;建筑;建筑电气;设备随着社会结构和人们生活方式的改变，建筑规模不断扩大，人们的工作和生活环境越来越依赖于建筑物，也对建筑物的功能提出了越来越高的要求。
现代化建筑已经不仅仅是一种艺术体现、文化表现，也是一个国家先进科技的表达。
通过现代化建筑的智能化标准可以衡量一个国家现如今的高科技水平。
据相关数据预测，21世纪以后中国的智能化建筑将达到世界的一半以上。
现如今，我国建筑电气经过电气化阶段、自动化阶段两个阶段后，已迈进智能化阶段。
智能化建筑技术的发展非常迅速。
1 智能建筑的含义智能建筑是集现代科学技术之大成的产物。
其技术基础主要由现代建筑技术、现代电脑技术、现代通讯技术和现代控制技术所组成。
上个世纪70年代末，在美国，首先产生了智能建筑(IntelligentBuilding)的概念。
它的兴起和发展主要是适应社会信息化与经济国际化的需要。
1997年6月，清华大学张瑞武教授就智能建筑给出了如下定义：智能建筑是指利用系统集成方法，将智能型计算机技术、通信技术、信息技术与建筑艺术有机结合，通过对设备的自动监控、对信息资源的优化组合，所获得的投资合理、适合信息社会需要并且具有安全、高效、舒适、便利和灵活特点的建筑物。
这一定义对于我们更多的认识和了解智能建筑，有很大帮助。
而在国外，关于智能建筑的记载是：“智能建筑”就是高功能大楼，是有效地利用现代信息与通信设备，采用楼宇自动化技术高度综合管理的大楼(日本)。
智能建筑的接地技术
智能建筑的接地技术北京建筑工程学院王佳摘要智能建筑中安装了大量的电子设备，它们分属于不同的子系统，其工作的频率、抗干扰能力和功能都不尽相同，对接一的要求也不同。
文章对智能建筑的接地技术进行了较为详尽的论述和分析，对强电和弱电的接地方式提出了适当的建议。
关键词接地电子设备电磁兼容随着经济的快速发展，大量的智能建筑拔地而起，其内部包含大量的电子设备，如通讯自动化系统、大楼设备自动化系统、办公自动化系统以及电梯控制系统、保安监控系统、消防及火灾报警系统、卫星电视系统等。
这些设备的耐压等级低、抗干扰性能差，因此在智能建筑的设计施工中，不但要重视智能建筑的性能指标和设备的先进性，更应注意其接地技术的应用。
接地对于智能建筑中设备的安全运行和数据的可靠传输具有重要影响，并且是抑制电磁干扰、提高电子设备电磁兼容性的重要手段之一。
如果接地不好，轻则会造成设备不能有效传输数据，降低智能建筑设施的可靠性；重则会损坏设备的部件，甚至导致设备瘫痪并危及人员的安全。
1 智能建筑的接地概念综述电子设备中的许多地方需要接地，不同的接地有不同的目的和特点，不同类型的电子设备对接地也有不同的要求。
电子设备中的"地"通常有两种含义：一种?quot;大地"，另一种是"系统基准地"。
接地是指在系统的某个选定点与某个电位基准面之间建立低电阻的导电通路。
接地的目的一是为了安全，二是为信号电压提供一个稳定的零电位参考点。
由于智能建筑中安装有多个子系统，各个子系统对接地有不同的要求，因此接地的作用可分不功能性接地和保护性接地。
功能性接地包括交流工作接地、直流接地和屏蔽接地，保证电气设备正常运行或电气系统低噪声接地等；保护性接地即是保护接地、防雷接地和防静电接地，防止人、畜或设备因电击而造成伤亡或损坏。
有关智能建筑的接地，在GB/T50315-2000《智能建筑设计标准》中有下面三条规定：（1）应采用总等电位联结，各楼层的智能化系统设备机房、楼层弱电间、楼层配电间等的接地应采用局部等电位联结。
智能建筑电气接地技术探析
２ 低压配 电系统 的接地 方式
（ Ｔ １） Ｔ系统 。 用 电设 备采 用单 独 的接 地
极 接 地 ，与 电源 的 接 地 极 无 电气 上 的联 系 。 正 常 运 行 时 ，具 有较 好 的安 全 性 并可 以提 供
基 准 接 地 电 位 ， 因 而 适 用 于 由 低 压 公 共 电 网
Ｔ Ｃ 系统 ，而 在 进 入 用 户 配 电 箱后 ，则 为 Ｎ—
Ｔ — 系 统 。 因 此 Ｔ Ｃ— Ｎ Ｓ Ｎ— Ｓ系 统 亦 可 作 为 智 能 建筑 的接地 系统 。 （ ５）Ｉ 统 。 Ｉ 统 是 三 相 三 线 式 接 地 Ｔ系 Ｔ系
Ｕ ｂ 。 。Ｒ ｈ ＝１ ＋ｉ 。 Ｒ ｈ （１ ２） —
自按 需 要 单独 设 置 接 地 系统 ，接地 电 阻值 根 据各 自要 求确 定 ，称 为独立接地 系统 。 为了避免 安全 接地 系统 对信号接地 系统 的 干扰 ，似乎可 以将两 类接地特 别是 雷电流接地 系统与信 号接地 系统分 开设置 。但 是 ，理论 和 实践证 明 。在 利用建筑物钢 筋结构作 为雷 电流 引下线和 电位 均衡线 以及利用钢筋混 凝土基础 作 为接地体 的建筑物 中 ，很 难甚至不 可能做到 将各 类接地 系统在 电路 上的绝对分开 ，即使勉 强 将电路分开 ，但 由于 电容 和 电感耦合 以及 随
■ 技ｏ ｉｉａ Ｔ ｅ 与ａｎｅ ｅ Ｉ ｃｌ 程ｇｒ ｓ ｈｇｄ ｎｎ ｓ 术 工 ｅｇ ｎｙ Ｅ Ｃ ｏｎ
屏 蔽 接 地 等 。 将 各 类 接 地 统 一 共 用 一 组 接 地 装 置 ， 其 接 地 电 阻 按 其 中 最 小 值 确 定 ，这 种 接地 称 为 共 用接 地 系 统。 将上 述 各 类 接地 各 从 （ —１）式 中 可 以 看 出 ：设 备 的 线 路 １ 紧 贴 钢 筋 敷 设 ， 即 使 是 在 理 想 耦 合 的 情 况 下 （ 一 Ｍ。 ，ａ Ｌ ） ｂ两 点 问 电 位 差 为 ：
防雷接地在楼宇建筑中智能化系统作用论文
防雷接地在楼宇建筑中智能化系统的作用摘要:随着我国科技的发展，现代化的建筑越来越多的采用智能化，建筑内部的电子设备也越来越多样化，防雷装置的安装成为不容忽视的一个环节。
为了保证智能建筑工程的安全,本文对智能建筑工程防雷及接地的质量控制要求及常见质量问题进行了探讨。
关键词:智能建筑防雷接地装置中图分类号： tu856 文献标识码： a 文章编号：雷电对电子设备的损坏占设备损坏因素的比例高达26%，防雷过电压已成为具有时代特点的一项迫切要求。
智能化大楼和小区内多系统带来了接地的多样性和复杂性,接地系统质量的好坏,将影响智能化系统的功能与价值。
防雷与接地对于智能建筑中的弱电设备的安全运行和数据的可靠传输有着重要的影响，并且是抑制电磁干扰、提高电子设备电磁兼容性的重要手段之一。
智能建筑线缆密布、系统设备繁多、微电子装备复杂，且过电压防护能力薄弱，为保证系统、设备安全正常运行，必须采取专门、特殊的措施加以保护，而防雷、接地、抗干扰则是重要必备有效的保护措施之一。
一、雷电对现代智能建筑的危害研究智能建筑物的雷电保护，必须对雷电进行了解，分析雷电是通过哪些方式、途径、渠道危害智能建筑物，雷电是自然界中雷云之间或是雷云与大地之间的一种放电现象。
其特点是电压很高、电流很大、能量释放时间短，具有很大的危害性。
雷击主要分为直击雷击和感应雷击。
1.直击雷击指闪电直接击在建筑物、其他物体、大地或防雷装置上，产生热效应，电效应和机械力者。
其主要危害有：(1)强大的雷电流通过导体时产生热效应，能使放电通道的温度高达数万度，雷击点的发热能量巨大，可使金属熔化，甚至引起火灾。
(2)由于雷电产生热效应的原理，在作用与非导体上，被击中的电子元件内部产生强大的机械压力，导致电子原件被击穿，严重是可能造成爆炸。
机械压力所带来的效应对非金属罐车带来了极大的威胁。
(3)电闪雷鸣时，雷会对大地有放电作用，通过大地导体或电感物体，雷所产生的电流会瞬间产生万伏甚至数十万伏的冲击电压，这种效应完全可以使智能建筑的电气系统中的设备进行不可估量的摧毁，这也是为什么电气设备做到双重接地的原因。
建筑电气智能化论文15篇(建筑电气工程的智能化技术探讨)
建筑电气智能化论文15篇建筑电气工程的智能化技术探讨建筑电气智能化论文摘要：如今建筑业不断发展壮大，建筑电气工程的智能化水平也在不断提升，使人们所处的生活环境便捷、舒适、安全，同时能自动监测到火灾事故的发生并进行紧急处理，不仅降低了人员伤亡率，还极大地减少了经济的损失，推动了我国的建筑电气工程的智能化的发展。
建筑电气工程的智能化技术，如远程处理机、电气照明系统、建筑电气设备智能化系统的应用，使现代智能化建筑得到了较好的发展。
关键词建筑电气智能化电气论文电气建筑电气智能化论文:建筑电气工程的智能化技术探讨在城市化飞速发展的进程中，建筑企业也获得了许多发展的机遇，机遇到来的同时伴随着的也是挑战，只有保证质量才能在建筑行业大发展的潮流中站稳脚跟，也只有质量上去了，才能更好的提升企业的竞争力。
关于对建筑物的施工过程，不单单是指建筑本身的施工，也涵盖了与建筑物相配套的一系列设施，比如说电气工程。
在建筑的施工过程当中，建筑电气工程的质量对于建筑工程的质量也是有着非常大的影响，所以电气工程的质量也是至关重要的。
现如今智能化渗透到方方面面，而建筑工程也不能落后，也应该将智能化运用其中，在智能化模式下的建筑工程不仅速度大大提高，施工技术得到改善，也是建筑电气工程质量的保证。
1建筑电气工程与智能化技术在我国，建筑电气工程是建筑工程中一个非常关键的步骤，它质量的好坏直接关系到建筑的质量。
建筑电气工程一般都是指在建筑物里的电器和一系列的相关设备，其中包涵电缆、电线、电气等一些配件；它的施工程序主要是对于整套的配电柜和它相应的控制设备的安装，以及电线、电缆的分布与安装、还有照明设施和它的配套设施，电气动力设备等的安装、试运营，看这些设备能否安全稳定的工作，以确保能够通过检验。
施工的技术同安装的质量是两点非常关键的因素，但是在这些工序施工的过程中，需要保证施工的高精度，这就造成了其施工工序较为困难，而如果是使用智能化技术，能够很好地保证这些工序的精准度，那么将这项技术运用于建筑电气工程也是理所应当的了。
建筑电气工程中智能型防雷接地系统设计与研究
建筑电气工程中智能型防雷接地系统设计与研究摘要：防雷接地设计是建筑电气工程中非常重要的部分，到底在该环节的完成度如何、将会直接对后续的建筑防雷系统的安全度以及稳定性都造成直接的影响，为达到更好的安全、稳固效果，在未来，各有关部门需要落实好建筑电气工程中智能型防雷接地系统的设计工作。
关键词：建筑；电气工程；智能型防雷接地系统；设计与研究引言：随着我国城市化的逐步推进，建筑产业的发展非常快速，这直接体现在我国的高层建筑规模越来越大、楼层越来越高上面，相对于低层建筑而言，原高层建筑在建设的过程中，整体的难度系数较大，比如说一定需要落实好接地系统的设计和安装工作，如此才能避免雷击的问题[1]。
基于此，本文章围绕着“建筑电气工程中智能型防雷接地系统设计的措施与方法”这一话题展开具体的论述，旨在为各一线工作人员落实好后续的细节把控带去新思路、新方向。
一、建筑电气防雷接地的概念与作用在建筑电气工程中，所谓智能防雷接地系统指的是一个非常复杂的概念，它包含了防雷装置、引下线、接地线装置等等诸多主要的部分，具体来说，防护装置主要包含了内部、外部，防护引下线的存在则是将接闪带和接闪线规范到同一个装置内部，如此就可以进一步地落实好各项细节的操作，最大化将雷电弱化，最终实现强化建筑人员保护的目的，而接地系统主要包含了防雷接地、工作接地、保护接地等诸多不同的方面，当建筑物受到雷击并且在瞬间电流增大的时候，建筑物内部的各类电子设备，比如说电脑又或者电视、电缆等都会受到极大的伤害，而通过智能防雷接地系统的融入，就可以最大化避免这类问题的出现，就可以让建筑内的居民享受到更安全、良好的居住体验和感觉。
二、应用智能型防雷接地系统的重要性和必要性体现大家都知道，一年有四季，随着季节的不断变化，雷击现象有可能偶尔出现和发生，而随着现代化建筑结构的改变，当遭遇到雷击的时候，如果没有对于建筑采取一定的防雷措施，就有可能会造成电气工程的严重损坏，所以就必须积极地开发防雷接地系统，如此才可以有效地保障高安全系数。
智能高层建筑接地系统研究
智能⾼层建筑接地系统研究相关推荐智能⾼层建筑接地系统研究 智能⾼层建筑中的接地系统不仅对计算机设备、通信设备、电⽓设备等的安全运⾏有很重要的作⽤，也对保证⼈们的⼈⾝安全是⾮常重要的。
下⾯是yjbys⼩编为您搜集整理的智能⾼层建筑接地系统研究论⽂，供⼤家参考和借鉴。
摘要：近年来，随着经济的⾼速发展，建筑⾏业的发展速度不断的加快，在建筑物建筑过程中，其供配电设计是其中极为重要的部分，⽽供配电设计中的接地系统设计其重要性更为重要，接地系统设计的好坏直接关系到供电系统的安个性和可靠性。
接地系统是建筑物供电设计中不可或缺的重要部分。
⽬前建筑物的要求及各类设施的功能都具有较⼤的差异性，这就对接地系统提出了更简的要求。
特别是近⼏年⼤量智能化⾼层建筑的兴起，更增加了接地系统设计的难度。
⽂章中对智能化⾼层建筑中的各种接地系统进⾏了具体的阐述。
关键词：⾼层建筑;接地系统;设备保护;接地系统 前⾔： 智能化建筑的兴起，其内部的设各也较多，不仅存在着强电设各和弱电设各，⽽且还存在着⼀此不带电的导电设各和构件，所以都需要对其进⾏保护性接地。
在智能化的⾼层建筑中，由于单相⽤电设各较多，占有较⼈的⽐重，⽽⼆相负荷相对较少，所以其是不平衡的，这样中性线中则会带有随机电流。
⽽且⾼层建筑中⽤户⼈多采⽤荧光灯来进⾏照明，这样就会有⼆次谐波叠加在中性线上，导致中性线的电流量增加，这样任何线或是设各与中性线相连时，都会存在着较⼈的危险。
所以在智能⾼层建筑中，不仅需要设置电⼦设各的直流接地、交流⼯作接地、安全保护接地和防雷保护接地，同时还要进⾏静电接地和屏蔽接地。
1 智能⾼层建筑接地系统的重要性 智能⾼层建筑中的接地系统不仅对计算机设备、通信设备、电⽓设备等的安全运⾏有很重要的作⽤，也对保证⼈们的⼈⾝安全是⾮常重要的。
很多的电⼦设备和布线系统⼴泛地分布在智能化的楼宇内，⽐如⽕灾报警及消防联动控制系统，保安监控系统，通信⾃动化系统，智能楼宇⾃动化系统，闭路电视系统，办公⾃动化系统，还有与它们相应的⼀些布线系统等。
