双电源均流
双电源管理办法

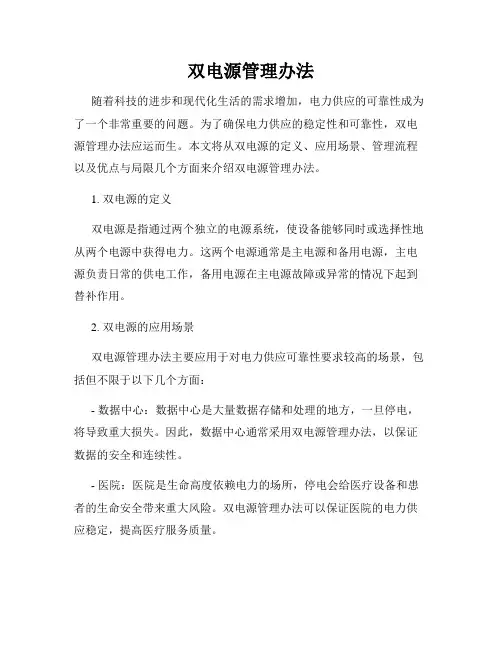

双电源管理办法随着科技的进步和现代化生活的需求增加，电力供应的可靠性成为了一个非常重要的问题。
为了确保电力供应的稳定性和可靠性，双电源管理办法应运而生。
本文将从双电源的定义、应用场景、管理流程以及优点与局限几个方面来介绍双电源管理办法。
1. 双电源的定义双电源是指通过两个独立的电源系统，使设备能够同时或选择性地从两个电源中获得电力。
这两个电源通常是主电源和备用电源，主电源负责日常的供电工作，备用电源在主电源故障或异常的情况下起到替补作用。
2. 双电源的应用场景双电源管理办法主要应用于对电力供应可靠性要求较高的场景，包括但不限于以下几个方面：- 数据中心：数据中心是大量数据存储和处理的地方，一旦停电，将导致重大损失。
因此，数据中心通常采用双电源管理办法，以保证数据的安全和连续性。
- 医院：医院是生命高度依赖电力的场所，停电会给医疗设备和患者的生命安全带来重大风险。
双电源管理办法可以保证医院的电力供应稳定，提高医疗服务质量。
- 工业生产：在一些对电力供应稳定性要求高的工业生产环境中，双电源管理办法可以确保生产线持续运行，减少生产线停机带来的损失。
3. 双电源管理流程双电源管理涉及到主电源和备用电源的切换、检测和同步等一系列过程。
以下是一个基本的双电源管理流程：a. 主电源供电状态检测：系统会不断检测主电源的供电状态，一旦检测到主电源故障或异常，进入下一步。
b. 备用电源切换：备用电源在主电源故障或异常时接替供电，确保设备的持续工作。
c. 同步校时：备用电源接替供电后，需要进行同步校时，保证设备不会出现时间错乱等问题。
d. 主电源恢复检测：一旦主电源故障修复，系统会检测主电源的恢复情况。
e. 备用电源切换回主电源：当主电源恢复正常时，备用电源会切换回主电源，保持正常供电状态。
4. 双电源管理的优点与局限双电源管理办法具有以下几个优点：- 提高电力供应的可靠性和稳定性，减少停电带来的损失；- 保证关键设备的正常运行，确保生产线连续性和数据安全；- 及时发现电力故障和异常情况，提高故障诊断和排除的效率。
开关电源并机均流原理
开关电源并机均流原理小伙伴们！今天咱们来唠唠开关电源并机均流这个超有趣的事儿。
咱先得知道啥是开关电源并机。
你就想象啊，有好几个开关电源，就像一群小伙伴手拉手，它们一起工作来给设备供电呢。
那为啥要并机呢？这就好比一个人搬东西可能有点吃力，多几个人一起搬就轻松多啦。
多个开关电源并机可以提供更大的功率，满足那些对电源需求比较大的设备。
那均流又是啥呢？这可太重要啦。
要是这几个开关电源一起工作的时候，有的特别卖力，有的在那儿偷懒，那可就乱套了。
均流就是要让这些并机的开关电源都能合理地分担电流，就像大家一起分任务一样公平公正。
咱来聊聊均流的原理哈。
有一种是通过硬件电路来实现均流的。
这里面有个很关键的东西叫均流电阻。
你可以把这个均流电阻想象成一个小裁判。
每个开关电源输出的电流都要经过这个均流电阻。
如果哪个电源输出的电流大了，在这个电阻上产生的电压就会高一些。
这个电压信号就会告诉这个电源：“你太猛啦，收敛点。
”然后这个电源就会调整自己的输出，让电流降下来一点。
这样呢，各个电源输出的电流就会慢慢变得差不多啦。
还有一种是通过软件算法来实现均流的哦。
这就更高级啦。
它就像一个超级聪明的大脑在指挥着这些开关电源。
软件会不断地监测每个电源的输出电流情况。
如果发现有电源输出的电流不均匀，它就会根据预先设定好的算法来调整每个电源的工作状态。
比如说，它会给输出电流大的电源发个指令：“你悠着点，分点活给其他小伙伴。
”然后给输出电流小的电源说：“你加把劲呀。
”这个软件算法就像是在协调一群调皮的小朋友，让它们都能好好干活。
你知道吗？均流对开关电源并机系统的稳定性可太重要啦。
如果不均流，有的电源可能会因为负担过重而提前“累垮”，也就是损坏啦。
这就像一群人抬东西，要是有个人一直承担大部分重量，他肯定先受不了。
而如果均流做得好，这些开关电源就可以和谐共处，一起为设备稳定地供电，设备也就可以安心地工作啦。
而且啊，均流还能提高整个电源系统的可靠性呢。
dcdc电源模块并联均流

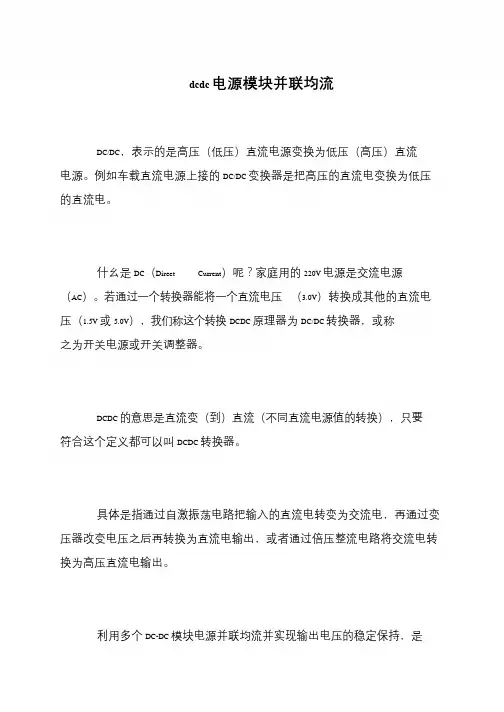

dcdc 电源模块并联均流DC/DC，表示的是高压（低压）直流电源变换为低压（高压）直流电源。
例如车载直流电源上接的DC/DC 变换器是把高压的直流电变换为低压的直流电。
什幺是DC（Direct Current）呢？家庭用的220V 电源是交流电源（AC）。
若通过一个转换器能将一个直流电压（3.0V）转换成其他的直流电压（1.5V 或5.0V），我们称这个转换DCDC 原理器为DC/DC 转换器，或称之为开关电源或开关调整器。
DCDC 的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC 转换器。
具体是指通过自激振荡电路把输入的直流电转变为交流电，再通过变压器改变电压之后再转换为直流电输出，或者通过倍压整流电路将交流电转换为高压直流电输出。
利用多个DC-DC 模块电源并联均流并实现输出电压的稳定保持，是工程师在实际操作中比较常见的工作之一。
此前我们曾经为大家介绍过多种不同的并联均流技术，那幺这些技术在实际应用的过程中应该如何进行选择？下面我们将会通过一个案例进行实例说明，看在实际操作中怎样选择最恰当的并联均流输出方法。
在本案例中，我们要求设计并制作一个由两个额定输出功率均为16W、8V 的DC-DC 电源模块构成的并联供电系统，其具体的电路系统设计如下图所示：在该案例中，具体的设计要求主要有一下四个方面：调整负载电阻至额定输出功率工作状态，供电系统的直流输出电压UO=8.0±0.4V；额定输出功率工作状态下，供电系统的效率不低于60%；调整负载电阻，保持输出电压UO=8.0±0.4V，使两个模块输出电流之和IO=1.0A 且按I1:I2=1:1 模式自动分配电流，每个模块的输出电流的相对误差绝对值不大于5%。
具有负载短路保护及自动恢复功能，保护阈值电流为4.5A。
依据上述的设计要求，我们开始选择相应的多个DC-DC 电源模块并联均流输出方案。
双电源均流
对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、监控设备、服务器等，往往需要高可靠的电源供应。
冗余电源设计是其中的关键部分，在高可用系统中起着重要作用。
冗余电源一般配置2个以上电源。
当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行。
这类似于UPS电源的工作原理：当市电断电时由电池顶替供电。
冗余电源的区别主要是由不同的电源供电。
电源冗余有交流220 V及各种直流电压的应用，本文主要介绍低压直流(如DC 5 V、DC 12 V等)的冗余电源方案设计。
1 冗余电源介绍电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。
这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。
这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元。
冗余热备份是指电源由多个单元组成，并且同时工作，但只由其中一个向设备供电，其他空载。
主电源故障时备份电源可以立即投入，输出电压波动很小。
本文主要介绍后两种方案的设计。
2 传统冗余电源方案传统的冗余电源设计方案是由2个或多个电源通过分别连接二极管阳极，以“或门”的方式并联输出至电源总线上。
如图1所示。
可以让1个电源单独工作，也可以让多个电源同时工作。
当其中1个电源出现故障时，由于二极管的单向导通特性，不会影响电源总线的输出。
在实际的冗余电源系统中，一般电流都比较大，可达几十A。
考虑到二极管本身的功耗，一般选用压降较低、电流较大的肖特基二极管，比如SR1620～SR1660(额定电流16 A)。
通常这些二极管上还需要安装散热片，以利于散热。
直流稳压电源并联均流及实现
直流稳压电源并联均流及实现直流稳压电源并联均流及实现北京信息职业技术学院路秋生摘要本文介绍了直流稳压电源并联均流控制常用方法和工作原理、实现电路。
关键词均流、冗余、电源并联一、简介电源并联运行是电源产品模块化，大容量化的一个有效方法，是电源技术的发展方向之一，是实现组合大功率电源系统的关键。
目前由于半导体功率器件、磁性材料等原因，单个开关电源模块的最大输出功率只有几千瓦，但实际应用中往往需用几百千瓦以上的开关电源为系统供电，在大容量的程控交换机系统中这种情况是时常遇到的。
这可通过电源模块的并联运行实现。
通过直流稳压电源的并联运行可达到以下目的：1.1 扩展容量，实现大功率电源供电系统。
1.2 通过N+1，N+2冗余实现容错功能，带电热插拔，便于在不影响系统正常工作的情况下，对电源系统进行维护，实现供电系统的不间断供电。
二、直流稳压电源并联扩容的要求2.1 N+m（m表示电源系统冗余度）个电源模块并联扩容后，总电源系统的源电压效应，负载效应，瞬态响应等技术指标都应保持在系统所要求的技术指标范围内。
2.2 每个直流稳压电源模块单元具有输出自动均流功能。
2.3 采用冗余技术，当某个电源模块单元发生故障时，不影响整个电源系统的正常工作，电源系统应有足够的负载能力。
2.4 尽可能不改变电源模块单元的内部电路结构，确保电源系统的高可靠性。
2.5 对公共均流总线带宽要小，以降低电源系统噪声。
2.6 确保每个供电单元分担负载电流。
即通过并联均流应使整个电源系统像一个整体一样工作，同时通过并联均流技术使整个供电系统的性能得到优化。
三、常用的几种均流方法3.1 改变输出内阻法（外特性下垂法，改变输出斜率法）利用电流反馈，调节电源模块单元的输出阻抗，实现均流。
3.2 主/从法在并联运行的电源模块单元中，选定一个电源模块单元作为主电源模块，其余电源模块作为从电源模块。
主电源模块工作于电压源方式，而从电源模块工作于电流源方式，电流值可独立设置。
开关电源的并联均流与恒功率输出
开关电源的并联均流与恒功率输出林浩冬;徐灵飞【摘要】本文讨论了一般情况下,开关电源采用恒功率输出策略做短路保护和多模块并联均流的实现方法,与笔者所在项目团队在做上一个电源项目时,采用牺牲电源动态性能,来满足电源体积要求,数字化实现并联均流与恒功率输出的方法.为实现开关电源这两项功能,提供了一条新思路.【期刊名称】《科技传播》【年(卷),期】2010(000)018【总页数】2页(P137-138)【关键词】并联均流;恒功率;开关电源【作者】林浩冬;徐灵飞【作者单位】成都理工大学工程技术学院,四川乐山614000;成都理工大学工程技术学院,四川乐山614000【正文语种】中文【中图分类】TM910 引言自开关稳压电源问世后，以其效率高、体积小、重量轻等优势在计算机、通信、航空航天、仪器仪表及家用电器等领域逐步取代了效率低且笨重的线性稳压电源和晶闸管相控电源。
早期出现的开关电源为串联型，其主电路拓扑与线性电源相仿，但存在着体积大、效率低、承受过载和短路能力差等缺点。
随着脉冲宽度调制（PWM）技术的发展，PWM的控制方式愈来愈多地应用于开关控制器的设计。
其特征是电路设计简单，性能稳定，控制型效率高，能够很好的稳定电压幅值，同时，通过改变脉冲宽度占空比固定开关的频率改善波形，具有良好的抑制输出电压纹波和噪声功能。
PWM的开关电源，电流模式的又明显优于电压模式，因为电流模式的PWM 电源是电压、电流双环反馈，动态性能更好，并且自动抑制磁偏。
下面的讨论全部基于Unitrode 公司（已被TI收购）生产的UC3856 电流模式PWM 控制器。
1 基于分立器件的恒功率短路保护一个完善的电源必定有着各种各样的保护措施，比如：输入过压，欠压，浪涌；电源本身过热；输出空载和短路。
根据电源短路时输出的伏安曲线，其短路保护策略分为关断（7 字型伏安曲线）；恒流（下垂型伏安曲线）和恒功率（双曲线型伏安曲线）3种。
恒功率输出的伏安曲线如图1所示：电源正常工作在恒压区。
双电源供电原理
双电源供电原理
双电源供电原理是指通过两个或多个独立的电源同时为电子设备提供电力的方式。
这一原理主要应用于对电力可靠性要求较高或对电源备份具有要求的系统中，如计算机数据中心、通信基站、医疗设备等。
双电源供电的基本原理是将两个或多个独立的电源连接到设备的输入端，通过电源选择器或电源管理器来实现自动切换。
在正常运行状态下，设备会优先选择主电源进行供电，而备用电源则处于待机状态。
当主电源发生故障、电压波动或其他异常情况时，电源选择器会立即检测到，并自动切换到备用电源进行供电。
这种切换可以是无缝的，用户几乎无法察觉到电源的变化。
当主电源恢复正常后，电源选择器会再次自动切换回主电源供电。
双电源供电可以大大提高电子设备的可靠性和稳定性。
一方面，当主电源发生故障时，备用电源可以及时接管供电，避免了系统因电力中断而导致的数据丢失或设备故障。
另一方面，备用电源同时作为主电源的备份，可以保证设备在主电源故障时正常工作，从而降低了故障对系统正常运行的影响。
双电源供电系统还可以实现电源的冗余备份。
通过将电源模块进行冗余设置，即两个或多个电源模块同时为设备供电，以确保即使其中一个电源模块发生故障，仍然可以正常供电。
这种冗余备份能够提高系统的可靠性和稳定性，并且不会对设备的正常运行产生影响。
总之，双电源供电原理通过将两个或多个独立的电源连接到设备上，实现了电源的备份和冗余，提高了设备的可靠性和稳定性。
这是一种常见的电力供应解决方案，广泛应用于对电源可靠性要求较高的领域。
上海交大.工程实践与科技创新[3A]-第01组设计报告
![上海交大.工程实践与科技创新[3A]-第01组设计报告](https://img.taocdn.com/s3/m/408ea3fef8c75fbfc77db2a6.png)
KEYWORDS
DC-DC switching power supply, TL494, double power parallel system, NI myDAQ, Labview
上海交通大学 电子信息与电气工程学院 地 址：东川路 800 号 邮 编：200240
目
录
1. 概述......................................................................................................................................... 1 1.1 编写说明.........................................................................................................................1 1.2 名词定义.........................................................................................................................1 1.3 硬件开发环境.................................................................................................................1 1.4 软件开发环境.................................................................................................................2 1.5 缩略语.............................................................................................................................2 2. 系统总述................................................................................................................................. 3 2.1 系统组成.........................................................................................................................3 2.2 系统的主要功能.............................................................................................................3 2.2.1 DC-DC 开关稳压电源模块................................................................................... 3 2.2.2 DC-DC 开关稳流电源模块................................................................................... 3 2.2.3 程控精密均流调整模块........................................................................................ 4 3. DC-DC 开关稳压电源模块的设计....................................................................................... 5 3.1 主要功能和设计指标.....................................................................................................5 3.1.1 主要功能................................................................................................................ 5 3.1.2 设计指标................................................................................................................ 5 3.2 设计方案概述.................................................................................................................5 3.3 设计主要部分及参数说明.............................................................................................6 3.3.1 元件参数................................................................................................................ 6 3.3.2 设计主要部分分析................................................................................................ 8 3.4 专项讨论.......................................................................................................................11 3.4.1 电源变换效率与纹波的调节.............................................................................. 11 4. DC-DC 开关稳流电源模块的设计..................................................................................... 13 4.1 主要功能和设计指标...................................................................................................13 4.1.1 主要功能.............................................................................................................. 13 4.1.2 设计指标.............................................................................................................. 13 4.2 设计方案概述...............................................................................................................13 第 1页 上海交通大学 电子信息与电气工程学院
直流电源的均流
直流电源的均流摘要直流稳压电源的原理和设计：市电经功率变换后，分成既可相互独立又可并联组合的两路直流稳压电源。
输出电压可在1.8V—5.8V之间连续调节。
当两路并联时能够自动均衡电流，并用STC12C5A60S2作为控制核心，系统可以输出最大电流、实际电压和输出电压实时显示出来。
一、作品简介设计并制作直流稳压电源，两路电源可独立使用，也可以组合使用。
两路并联输出，可自动实现输出电流均衡。
指标完成情况：1)作品没能实现采用红外遥控对输出参数进行调整。
2)单路输出电压可在1.8V~6.0V之间以任意调节，由于DA部分出了一点状况，所以只能通过调节电位器来改变输出电压的值。
3)典型输入电压为5V，负载在10%~100%变化时，负载效应小于±0.5‰；由于没有功率电阻，所以没有测试，最大输出电流也没能测试。
4)满负载时纹波在5m以内；未进行纹波测试，在实验过程中所得到的方波波形毛刺很大。
通过增加滤波电容，效果也并不明显。
图 1.1 作品实物图二、硬件电路（一）硬件电路的焊接根据所给实训题的报告，在仔细阅读了报告之后，我们首先将需要购买的元器件罗列出来，待一些基本的元器件买回后，就开始了焊接。
同时开始了原理图的绘制，和程序的设计。
由于这次的硬件电路主要是两路可均流的DC/DC变换器，所以整个电路是相当对称的，在设计硬件电路时，我们很注意电路的对称布局的。
可是因为芯片和电感是在网上购买的，我们只需要根据芯片的封装焊接上芯片座或者预留出足够大的位置就可以了。
整个电路焊接好之后也算是美观。
只等芯片回来进行调试了。
可是在网上购买的芯片有很多是贴片的，我们只有把芯片引脚通过跳线引出来，也顾不上电路的美观了，在这个过程中，贴片芯片的焊接也显得尤为重要。
（二）硬件电路的调试SG3524和MC34152是直插式的芯片，所以我们最先调试的这部分电路，给两芯片给8.5V的VCC，MC34152的5脚输出一个方波，用来控制开关管的导通或截止。
开关电源并联的均流技术
开关电源并联的均流技术詹新生1,2(1.湖北工业大学,湖北武汉 430068; 2.徐州工业职业技术学院,江苏徐州 221140)[摘 要]采用多个电源模块并联运行来提供大功率输出是电源技术发展的一个方向,均流技术是实现大功率电源和冗余电源关键。
本文主要讨论了常见开关电源均流技术的原理和方法。
[关键词]开关电源;均流 中图分类号:TP303+13文献标识码:C1 引 言采用多个电源模块并联运行来提供大功率输出是电源技术发展的一个方向。
并联运行的各模块特性不一致,可能使电压调整率小的模块承担较大的电流甚至过载,热应力大;外特性较差的模块运行于轻载其至是空载。
其结果必然使电源可靠性降低,寿命减小。
因此需要实现均流措施,来保证模块间电流应力和热应力的均匀分配,防止单个模块运行在电流极限值状态[1]。
2 开关电源并联均流的方法211 输出阻抗法(下垂法、斜率法)其实质是利用电流反馈调整各模块的输出阻抗或直接改变模块单元的输出电阻,使外特性斜率趋于一致,以达到并联模块接近均流的目的。
这种方法是一种简单的大致均流的方法,精度比较低。
图1为输出阻抗法均流原理图,左图为并联开关电源外特性V o =f (I o ),右图中的R 为开关电源的输出阻抗。
图1 输出阻抗法均流原理图 由上图可知,当负载电流为I L =I O1+I O2时,负载电压为V o ,按两个模块的外特性倾斜率分配负载电流,斜率不相等,电流分配也不等;当负载电流增大到I L ′=I O1′+I O2′时,负载电压为V o ′。
可知,模块1外特性斜率小,分配电流的增长比外特性斜率大的模块2增长大。
如果能设法将模块1的外特性斜率调整得接近模块2,则可使这两个模块的电流分配均匀。
只要调整图1中的输出阻抗R ,使各个模块的外特性基本一致即可。
电阻R 不宜选的太大,以减少损耗。
这种方法是最简单的实现均流的方法,在小电流时电流的分配特性较差,大电流时较好。
缺第29卷 第3期2009年 6月农业与技术Agriculture&T echnology V ol.29 N o.3Jun.2009・136 ・点是:电压调整率下降,为了均流,每个模块必须分别调整;对于不同额定功率的模块难以实现均流。
电源均流方案电路
电源均流方案电路简介电源均流方案电路是一种用于实现电流均分的电路设计方案。
在多电路并联使用的情况下，电源均流方案电路能够确保每个电路获得相同的电流，从而均匀分配电流负载，提高电路的稳定性和可靠性。
电流均流的重要性在一些需要多个电路同时工作的应用中，例如电机驱动、照明系统等，电流均流非常重要。
如果电流不能均匀分配到每个电路中，将会导致某些电路过载，而其他电路则负载较轻，从而影响整个系统的性能和稳定性。
因此，实现电流均流是确保系统各个部分正常工作的关键之一。
传统电源均流方法的局限性在传统的电源均流方法中，通常采用电流分流器或电阻器来实现电流的均分。
这种方法的原理是在每个电路入口处串联一个电流分配电阻，通过分压原理将电流分配到各个电路中。
然而，传统方法存在以下几个局限性：1.效率低：传统方法中，电流分配电阻会消耗一部分电能，导致整体电源效率降低。
2.温升大：电流分配电阻在工作过程中会产生较大的功耗，导致温度升高，进一步影响电路的稳定性。
3.可靠性差：由于传统方法需要使用大量的电流分配器或电阻器，线路复杂，容易出现故障，降低整个系统的可靠性。
电源均流方案电路设计为了解决传统电源均流方法的局限性，我们提出了一种新的电源均流方案电路设计。
该设计基于现代集成电路和功率电子技术，能够实现电流的精确均分，并改善传统方法存在的问题。
基本原理新的电源均流方案电路设计主要基于电流控制技术。
在该设计中，通过控制每个电路的阻抗来实现电流的均分。
具体实现如下：1.使用可调节电阻：在每个电路的入口处串联一个可调节电阻，通过调节电阻的阻值来控制电路的阻抗。
2.分布式控制：每个电路的可调节电阻通过分布式控制器进行控制，通过控制器将电流均匀地分配到每个电路中。
设计要点在设计电源均流方案电路时，需要注意以下几个要点：1.高精度电阻：可调节电阻需要具备高精度和稳定的特性，以确保电流的均匀分配。
2.分布式控制算法：控制器需要能够实时监测每个电路的电流，通过分布式控制算法来调节可调节电阻的阻值。
电源均流电路
电源均流电路
电源均流电路指的是一种能够将电流从一个电源分配到多个负载上的电路。
在这种电路中，电源会提供一定的电流，而每个负载也会得到相同的电流，从而实现了电流的均匀分配。
电源均流电路常常用于需要同时供电多个部件的电子设备中。
例如，在一台计算机中，内存、硬盘、显卡等部件都需要得到电源的供应。
为了确保这些部件能够稳定地工作，需要采用电源均流电路来分配电流。
在电源均流电路中，通常会使用电阻器来实现电流的分配。
电阻器的阻值越大，分配到该负载的电流就越小。
因此，通过合理选择电阻器的阻值，就可以实现电流的均匀分配。
除了使用电阻器，还有一些其他的电路可以实现电源均流的功能。
例如，可以使用晶体管、运算放大器等元件来实现电流的分配。
这些电路通常比电阻器更为灵活，但也更加复杂。
总之，电源均流电路是一种非常实用的电路设计，能够帮助我们实现电流的均匀分配，从而为电子设备的正常工作提供保障。
- 1 -。
浅析开关电源并联系统自动均流技术
浅析开关电源并联系统自动均流技术随着我国人数逐渐增加，用电程度中也在逐渐提高。
在开关系统中，利用并联的方式进行供电，在一定程度上，能够为每户人口提供用电。
但是，在实际的使用中容易出现用电分配不均，并且在使用时，电压不稳定。
因此，论文通过对开关电源并联系统造成电流不均匀的原因进行分析，探究开关电源并联系统自动均流技术的有效方式。
此次研究的主要目的是为能够解决在电源并联系统中，电流分布不均问题，促进用户用电的安全以及用电稳定性。
【Abstract】With the increasing population of China，the degree of electricity consumption is also gradually improving. In the switching system，power is supplied in the mode of parallel，which can provide electricity to each household in a certain degree. However，in actual use，it is easy to have uneven distribution of electricity，and the voltage is unstable when in use. Therefore，through the analysis of the causes of the current inhomogeneity caused by the switching power supply parallel system，this paper probes into the effective way of automatic current-sharing technology in the switching power supply parallel system. The main purpose of this paper is to solve the problem of uneven distribution of current in power supply parallel system and to promote the safety and stability of power consumption.标签：开关电源;并联系统;自动均流技术1 引言电力系统在实际的应用中用电量不足时，可以利用开关电源将电源多个模块进行并联，从而解决供电不足或者输出功率较小的问题。
模块化直流电源并联均流控制方法分析
模块化直流电源并联均流控制方法分析利用多台中/小功率的电源并联，不仅可以达到负载功率要求，降低应力；而且还可以应用冗余技术，提高系统的可靠性。
为了使直流电源并联系统可靠工作，必须采取有效的均流控制措施，保证系统各模块近似均分负载电流。
标签：直流电源；并联均流；模块化1 模块化直流电源并联的优势为适应大功率供电系统负载安全性的考虑，开始对分布式电源系统进行初步研究。
传统的供电系统为提高供电的可靠性，每个负载需要备有两套完全一样的电源设备，其成本增加了一倍。
分布式电源系统利用新电源系统，可以通过利用较小的电功率的电路，通过连接组合成大功率的电源系统，进行分布电源系统的时候，要保证电源体系的独立性，并保证根据用户的实际要求提高电源使用的效率，使电源系统的体积、重量大为降低。
2 并联均流控制方法的介绍（1）输出阻抗法（droop法）并联的各模块的外特性呈下垂特性，负载越重，输出电压越低。
在并联时，外特性硬（内阻小）的模块输出电流大；外特性软的模块输出电流小。
输出阻抗法的思路是，设法将外特性硬（内阻小、斜率小）的外特性斜率调整得接近外特性软的模块，使得两个模块的电流分配接近均匀。
可以简单的理解成输出电流越大，模块输出电压会越低，这样两个模块并联在一起，原来输出电压高的模块，由于输出电流的增加，模块输出电压降低，自然就无法输出更多的电流，那么电流就由其余模块提供了。
（2）主从设置法就是说根据设置的电路版块，根据设置的模式，跟随设置的主要版块模式，从各个电流进行统一的分析，需要根据主模块的电流进行分析，保证电流的均流。
需要人为设置一个主模块，所有模块以该模块为参考，输出电流。
在对工作模式的作用下，设置单元分类，其中一个单元就是对工作电流的分配方式，保障其余单元电流的工作效果，实际上就是对原来的电压和电流之间的电流进行控制，也就是说电压控制的电流源。
这种均流方式最大的缺点就是，主模块是我们设计过程中指定的，如果工作过程中主模块发生问题，那么整套系统将瘫痪。
开关电源并联均流技术
（b）图4
见图4（a）、（b），图中△Imax=△UOImax/△Uslope，内阻RO=△UO/△IO当单元输出电流IO1增加时，IO1在电流检测电阻RS上的压降增加，致使A1输出电压增加，与单元电压反馈信号Uf叠加后送至A2反相输入端，经A2放大后输出Ur变负，利用这个Ur电压控制单元输出电流，从而实现均流。由图4（b）可以看出：当典型值△UO=±0.1％,△Uslope=±2％,则△Imax=0.05Imax,即调整精度为5％。这种调节精度对大多数调节系统来说是能接受的。（2）改变单元输出内阻法（斜率法）特点·小电流时均流效果较差，这点可从公式△Imax=0.05Imax看出。·大电流时均流效果较好。·对电压源来说，内阻RO（斜率）应越小越好，但是这种均流方法利用改变RO来实现均流，降低了电源输出的负载特性，即以牺牲电路的技术指标来实现均流。·随着微处理器技术的发展，这种方法很容易实现程控，从而实现比较理想的均流控制特性。4．2主/从控制法（Master/Slave）（1）工作框图见图5，在这种工作方式下用n个单元，其中一个单元（主控单元）工作在电压源（CV）方式，其余n－1个单元工作于电流源（CC）方式，利用来自输出电流的误差电压△U来实现均流控制。它实际上是由电压环（外环）和电流环（内环）构成电流控制型的双环控制，或说成是电压控制的电流源。（2）主要特点·一旦主控单元出现故障则整个系统崩溃。
图8
强迫均流依赖监控模块，如果监控模块失效，则无法均流，这一点使用时应注意。在强迫均流中，每个监控系统监控的模块数可达100个，参数设置好后（即使模块电压相差较大，如1伏或更大）不需任何调整，均流精度高于2.5％,负载响应快（在几百ms内），无振荡现象。5小结本文主要讨论了6种常用的均流技术。其中改变单元输出内阻法（斜率法）和最大电流自动均流法、强迫均流法应用较广，并且已有现成的集成控制芯片。同时，随着微处理技术的迅速发展，整个系统可采用智能总线结构，从而实现均流冗余控制、故障检测、故障信息显示等功能，就会使均流效果更理想、使用界面更友好、更方便。
开关电源并联运行及其均流技术
图7 主从均流法
采用这种均流法，精度很高，控制结构简单，模块间联线复杂。缺点是一旦主模块出现故障，整个系统将完全瘫痪，宽带电压回路容易产生噪声干扰。使用中主、从模块间的联线应尽量短。
3.2.4 其他均流方法
基于三种控制结构和三种母线连接方式，可以设计出其他均流方法。图8为双环调整和平均配置相结合的均流方法文献。这种控制方式降低了电压环和均流环相互之间的影响，设计灵活，是权衡环外调整和环内调整优缺点的折中方案。此外，热应力自动均流法是按照每个模块的温度来实现均流，使温度高的模块减小输出电流，温度低的模块增加电流。外部控制器法是外加一个均流控制器，比较各模块的电流信号，并据此补偿相应的反馈信号以均衡电流。该法需要附加控制器且联线较多[1]。
图4 三种控制结构
均流母线连接方式指如何从所有的模块中获取公共电流参考信号，表明了模块间的主从关系。图5显示了三种均流母线的连接：自主配置、平均配置和指定配置。自主配置（图5a）中，各个模块和母线之间通过二极管连接，只有具备最大电流的模块对应的二极管才能导通，均流母线上代表的是最大电流信号;平均配置（图5b）中，各个模块和母线之间通过参数完全一致的电阻连接，均流母线上代表的是平均电流;指定配置（图5c）中，只有人为指定的模块直接连接均流母线,成为主模块。
图 8 双环并行调整的均流方法
4 总结
开关电源16、并联均流
缺点：一旦主机发生故障，电源系统瘫痪； 主机、从机之间需要通信联系，使系统复杂。
得更多电流。
本质上还是自动选主法。
5、其他均流法：平均值均流法等 参考文章：蔡宣三《并联开关电源的均流技术》电力电子技术，95年3期。
并联均流方法
1、输出阻抗均流法： 调节开关电源的输出外特性的斜率（输出阻抗），达到均流目的。 开关电源的输出外特性： V V I R
0 0 max 0
两台电源并联时,如果能将电源1的外特性斜率调整接近电源2，可使 得电流分配均衡。
优点：简单。 缺点：输出阻抗加大，负载电流变化会引起大的电压变化。
开关电源的并联均流
概述
开关电源在以下两种情况下，采用几台并联运行： 1、需要大功率输出； 2、需要供电可靠性非常高。采用N+M 台电源并联，其中N台供给负 载所需电流，另外M台为后备电源。正在工作的N台电源中即使有M 台发生故障，也能保证提供100％的负载电流。可靠性的提高以牺牲成 本为代价。 开关电源并联运行不能简单地将多台电源输出端并联联接在一起。并 联后输出电压被强制相等，但是由于电源参数的分散性，使得每台电 源开路电压和内阻存在差异，并联后电流分配不均衡。 开路电压存在差异：误差放 大系数和电阻测量。 内阻存在差异：并联输出母线。
3、改进主从均流法（自动选主法）： 各个电源的电压调节器都处于工作状态，其输出仲裁出最大值，输出值最大的 调节器为主调节器。主机故障失效，剩余电源自动仲裁出新的主电源，不影响系 统工作。
4、最大电流均流法： 电流信号通过下图电路进行仲裁，电流反馈uifk最大的电源二极管VDk导 通，均流母线电压uSB（均流信号）正比于输出电流最大的电源电流。 各电源调节自身电流方法：均流信号uSB同代表本电源电流的信号uifk的误差乘比 例系数kSk后加到电源电压给定中。误差大时，提高本电源电压给定，使得本电源分
并联开关电源的均流方法
并联开关电源的均流方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998并联开关电源的均流方法大量电子设备，特别是计算机、通讯、空间站等的广泛应用，要求组建一个大功率、安全可靠、不间断供电的电源系统。
如果采用单台电源供电，该变换器势必处理巨大的功率、电应力大，给功率器件的选择、开关频率和功率密度的提供带来困难。
并且一旦单台电源发生故障，则导致整个系统崩溃。
采用多个电源模块运行，来提高大功率输出是电源技术发展的一个方向。
并联系统中每个模块处理较少功率，解决了上述单台电源遇到的问题。
在大功率DC／DC中，为了获得更大的功率，特别是为了得到大电流时，经常采用N个单元并联的方法。
多个单元并联具有高可靠性，并能实现电路模块标准化等优点。
然而在并联中遇到的主要问题就是电流不均，特别在加重负载时，会引起较为严重的后果。
普通的均流方法是采取独立的PWM控制器的各个模块，通过电流采样反馈到PWM控制器的引脚FB或者引脚COMP，即反馈运放的输入或者输出脚来凋节输出电压，从而达到均流的目的。
显然，电流采样是一个关键问题：用电阻采样，损耗比较大，电流放大后畸变比较大；用电流传感器成本高；用电流互感器采样不是很方便，州时会使电流失真。
一、一种新的电流采样方法如前所述，在均流系统中一些传统的电流采样力法都或多或少有些缺点。
而本文提出的这种新的电流采样力法，既简单方便，又没有损耗。
下面以图l所示的Buck电路为例，说明这种新的电流检测方法的原理和应用。
电流检测电路由一个简单的RC网络组成，没流过L的电流为iL，流过C的电流为ic，L两端的电压为vL，输出电压为vo上电压为vc，则有vL+iLR1+vo．=vc+icR (1)对式(1)在一个开关周期求平均值得式中：VL是电感上的电压在一个开关周期的平均值，显然VL=O；Vo为输出电压平均值；IL电感电流平均值，等于负载电流ILoad;Ic是电容在一个开关周期内充放电电流的平均值，显然Ic=0；R1为电感的等效串联电阻(ESR)。
企业双电源方案
企业双电源方案背景近年来，随着企业规模和业务的增长，对于系统可靠性和稳定性的需求也越来越高。
而电源故障是造成系统中断和数据丢失的常见原因之一。
为了规避这种风险，许多企业开始考虑采用双电源方案来提高系统的可靠性。
什么是双电源方案？双电源方案即通过将原有的单一电源系统双路冗余化，保证系统在一台电源出现故障时，故障电源能够无缝切换到备用电源上，从而保证系统的稳定性和可靠性。
双电源方案的优点提高系统可靠性双电源方案采用冗余备份的方式，使得系统在一台电源故障时，不会因为电源故障而中断。
从而保证系统的稳定运行，降低故障率，提高业务连续性和稳定性。
减少系统维护成本双电源方案会将原有的单一电源系统双路冗余化，相当于将两套单电源系统合并成一套双电源系统。
这样不仅提高了系统的可靠性，同时也减少了系统的维护成本。
因为冗余备份的设计，当一台电源出现故障时，系统会自动切换到备用电源上，无需手动维护。
增强对电源变化的适应能力随着工业环境的变化，电源变化也是很常见的。
比如突然停电或电压不稳定等情况，对于单一电源系统来说，一旦出现这种情况就很容易出现系统故障。
而双电源方案的设计可以根据不同的电源情况进行切换，保证系统的运行不出现中断。
从而增强了系统的适应能力。
双电源方案的实现方式基于有线电源切换器当前，市场上存在大量的有线电源切换器，可以为企业提供快速可靠的纯机械式切换方案。
当主电源出现故障时，切换器会通过内部机械结构自动切换到备用电源上，无需人工干预。
使用有线电源切换器的好处是价格低廉，且实现相对简单，易于维护。
基于在线双变换器在线双变换器是最常见的双电源方案之一。
该双变换器通过将主机和备用电源连接两条独立的输出电路来实现。
当主电源出现故障时，双变换器会立即将备用电源连接到主供电电路上，从而实现切换。
在线双变换器适用于大型数据中心等需要高速数据处理的场合。
其缺点在于价格相较于有线电源切换器较高，且维护要求也更高。
双电源方案的应用场景数据中心数据中心是企业中最重要的部分之一，其可靠性和稳定性要求非常高。
直流双电源切换装置均流利弊分析
直流双电源切换装置均流利弊分析目前，直流双电源切换装置市场鱼龙混杂，充斥着诸多假冒伪劣产品，切换时间达不到要求，产品质量性能让人担忧。
使用上类似产品发电厂的DCS,DHE,MEH,AST,BPS等重要系统都将要面临停机风险。
今天就将阐述风险由来，并带来风险的化解之方，无需均流能做到两机三机运行的上海知进ZJ-ATSDC220v/110v智能直流双电源切换装置。
几种常见的均流电路工作原理及优缺点分析：先说说为什么需要均流电路：我们知道，当一个模块无法提供负荷需要的电流的时候，可以采用多个模块并联的方式来提供总的负荷，但由于每个模块的输出电压无法完全一致，输出阻抗特性也会有所区别，简单的将模块并联在一起，并不能保证各模块输出电流完全一致，很可能会出现有的模块全负荷工作，有的模块却空载运行的情况，我们知道，模块空载及满负荷运行，都不是最佳运行状态，对于系统的整体寿命也就可想而知了。
所以，就需要额外的电路来实现均流的功能，让所有模块均分负载。
再说说如何实现均流，其实，模块为什么不均流原因也很简单，就是输出电压不一致，有人可能要问，我都将电压调整一致直接并联可以不？如果你能保证所有模块输出电压完全一致且模块的阻抗特性也完全一致，那么直接并联应该是没有问题的，但是我们能将所有模块电压调整的完全一致而且随着负载的变化，模块输出电压的变化趋势也一致吗？如果你有方法，欢迎指点，但大多数情况下，这种情况是无法实现的。
那么我们如何实现均流呢？简单的说，就是通过外加的均流电路，让模块输出电压一致，电流大的，将电压调低，电压小的，将电压调高，就可以实现均流了。
缺点是几个电源并联成一个电源,由于每个电源的性能不可能完全相同,不采取措施会造成每个电源输出的电流不同.在一定的负载电流时,有的模块可能工作在过载状态,而另一些模块则工作在空载状态。
均流即是恒流，恒流输出即是是恒功率输出，这在电路中是非常不现实的。
1：负载阻抗法负载阻抗法，你可以简单的理解成，对于模块来说，输出电流越大，模块输出电压会越低，这样两个模块并联在一起，原来输出电压高的模块，由于输出电流的增加，模块输出电压降低，自然就无法输出更多的电流，那么电流就由其余模块提供了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

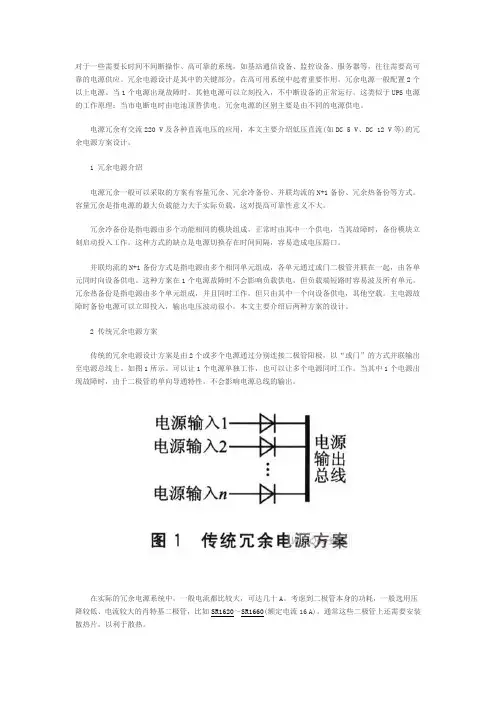

对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、监控设备、服务器等，往往需要高可靠的电源供应。
冗余电源设计是其中的关键部分，在高可用系统中起着重要作用。
冗余电源一般配置2个以上电源。
当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行。
这类似于UPS电源的工作原理：当市电断电时由电池顶替供电。
冗余电源的区别主要是由不同的电源供电。
电源冗余有交流220 V及各种直流电压的应用，本文主要介绍低压直流(如DC 5 V、DC 12 V等)的冗余电源方案设计。
1 冗余电源介绍电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。
这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。
这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元。
冗余热备份是指电源由多个单元组成，并且同时工作，但只由其中一个向设备供电，其他空载。
主电源故障时备份电源可以立即投入，输出电压波动很小。
本文主要介绍后两种方案的设计。
2 传统冗余电源方案传统的冗余电源设计方案是由2个或多个电源通过分别连接二极管阳极，以“或门”的方式并联输出至电源总线上。
如图1所示。
可以让1个电源单独工作，也可以让多个电源同时工作。
当其中1个电源出现故障时，由于二极管的单向导通特性，不会影响电源总线的输出。
在实际的冗余电源系统中，一般电流都比较大，可达几十A。
考虑到二极管本身的功耗，一般选用压降较低、电流较大的肖特基二极管，比如SR1620～SR1660(额定电流16 A)。
通常这些二极管上还需要安装散热片，以利于散热。
3 传统方案与替代方案的比较使用二极管的传统方案电路简单，但有其固有的缺点：功耗大、发热严重、需加装散热片、占用体积大。
由于电路中通常为大电流，二极管大部分时间处于前向导通模式，它的压降所引起的功耗不容忽视。
最小压降的肖特基二极管也有0．45 V，在大电流时，例如12 A，就有5 W的功耗，因此要特别处理散热问题。
现在新的冗余电源方案是采用大功率的MOSFET管来代替传统电路中的二极管。
MOSFET的导通内阻可以到几mΩ，大大降低了压降损耗。
在大功率应用中，不仅实现了效率更高的解决方案，而且由于无需散热器，所以节省了大量的电路板面积，也减少了设备的散热源。
应用电路中MOSFET需要有专业芯片的控制。
目前，TI、Linear等各大公司都推出了一些成熟的该类芯片。
4 新方案中MOSFET的特殊应用MOSFET在新的冗余电源方案中是关键器件。
由于与常规电路中的应用不同，很多人对MOSFET的认识都存在一定误区。
为了方便后续电路的介绍，下面对其特殊之处作以说明。
首先，MOSFET符号中的箭头并不代表实际电流流动方向。
在三极管应用中，电流方向与元件符号的箭头方向相同，因此很多人以为MOSFET也是如此。
其实MOSFET与三极管不同，它的箭头方向只是表示从P 极板指向N极板，与电流方向无关，如图2所示。
其次，应注意MOSFET中二极管的存在。
如图2所示，N沟道MOSFET中源极S接二极管的阳极，P沟道MOS-FET中漏极D接二极管的阳极。
因此，在大多数把MOSFET当作开关使用的电路中，对于N沟道MOSFET，电流是从漏极流向源极，栅极G接高电压导通；对于P沟道MOSFET，电流是从源极流向漏极，栅极G接低电压导通，否则由于二极管的存在，栅极的控制就不能关断电流通路。
最后，应注意MOSFET的电流流动方向是双向的，不同于三极管的单向导通。
对于MOSFET的导电特性，大多数资料、文献及器件的数据手册中只给出了单向导电特性曲线，大多数应用也只是利用了它的单向导电特性；而对于其双向导电特性，则鲜有文献介绍。
实际上，MOS-FET为电压控制器件，通过栅极电压的大小改变感应电场生成的导电沟道的厚度，从而控制漏极电流的大小。
以N沟道MOSFET为例，当栅极电压小于开启电压时，无论源、漏极的极性如何，内部背靠背的2个PN结中，总有1个是反向偏置的，形成耗尽层，MOSFET不导通。
当栅极电压大于开启电压时，漏极和源极之间形成N型沟道，而N型沟道只是相当于1个无极性的等效电阻，且其电阻很小，此时如果在漏、源极之间加正向电压，电流就会从漏极流向源极，这是通常采用的一种方式；而如果在漏、源极之间加反向电压，电流则会从源极流向漏极，这种方式很少用到。
在冗余电源的应用电路中，MOSFET的连接方向与常规不同。
以N沟道管为例，连接电路应如图3所示。
如果电源输入电压高于负载电源电压，即Vi>Vout，电流由Vi流向Vout。
由于是冗余电源应用，负载电源电压Vout可能会高于电源输入电压Vi，这时由外部电路控制MOSFET栅极关断源、漏通路，同时由于内部二极管的反向阻断作用，使负载电源不能倒流回输入电源。
如果需要通过控制信号直接控制关断MOSFET通路，上述的单管就无法实现，因为关断MOSFET沟道之后，内部的二极管还存在单向通路。
这时需要如图4所示的2个背靠背反向连接的MOSFET电路，只有这样才能主动地关断电流通路。
5 几种实用冗余电源方案设计本文主要讨论的是DC 5 V、DC 12 V之类的低压冗余电源设计。
针对不同的功能、成本需求，下面给出几个设计方案实例。
5．1 简单的冗余电源方案使用Linear公司的LTC4416可以设计1个简单的2路电源冗余方案，如图5所示。
图中用1个LTC4416芯片连接2个外置P沟道MOSFET控制2路电源输入，是非常简单的方案。
它使用2个MOSFET代替2个二极管实现了“或”的作用，MOSFET的压降一般为20～30 mV，因此功率损耗非常小，不会产生太多热量。
该电路的工作原理是，LTC4416在2路输入电源的电压相同(差值小于100 mV)时，通过G1、G2控制2个MOSFET同时导通，使2路输入同时给负载提供电流。
当输入电源电压不同时，输出电源电压可能高于某路输入电源电压，这时LTC4416可以防止输出向输入倒灌电流。
这是因为芯片一直监测输入与输出之间的电压差，当输出侧电压比输入侧电压高25 mV时，芯片控制G1或G2立即关断MOSFET，防止电流倒流。
在防止倒流方面，其他控制芯片也是类似的原理。
LTC4416还有2个控制端E1、E2，可以用外部信号主动控制2路电源的通断，也可以通过电阻分压来监测输入电压的高低，来控制某路电源的导通。
具体方法可参阅芯片数据手册。
该芯片也适合于1路输入电源电压高、1路输入电源电压低的应用，如“电源+电池”的应用。
需要注意的是，要让芯片主动去关断1路电源，外部MOSFET必须使用“背靠背”的方案，如图4所示。
另外，使用TI公司的TPS2412可以构成多路输入电源方案，这种方案需要为每路输入电源配置1片TPS2412。
如图6所示，每个芯片通过外部控制1个MOSFET来模拟1个二极管的“或输入”。
芯片的A、C 引脚分别为输入、输出电源电压检测引脚，VDD为芯片供电电源，RSET通过配置不同的外接电阻来调节MOS-FET导通的速度，也可以悬空。
由该芯片可以构成多于2路的电源冗余方案。
5．2 带过、欠压检测的冗余电源方案图7是由2个P12121芯片构成的带过压、欠压检测的双路冗余电源方案。
P12121为Vicor(怀格)公司的一款电源冗余专用芯片，由于其内部集成有24 A、1．5 mΩ的MOSFET，因此外部电路非常简单。
芯片OV为过压检测引脚，高于0．5 V时MOSFET自动切断；UV为欠压检测引脚，低于0．5 V时MOSFET切断，FT为状态输出引脚，VC为芯片工作电源引脚。
使用P12121也可以灵活地构成多路输入电源方案。
5．3 热插拔及过、欠压保护的冗余电源方案LTC4352是一种除了过压、欠压保护外，还具备防护电源热插拔浪涌电流的单路冗余电源芯片。
图8所示为LTC4352构成的单路冗余电源电路，多个这样的电路并联可以构成多路冗余电源方案。
图中OV、UV 分别为过压、欠压检测，该电路通过CPO悬空使芯片不能快速通断MOSFET，依靠欠压检测使GATE引脚在电源上电后延迟开通MOSFET，由R1、C组成的阻容网络使电源输出的电压上升速度减慢，R2则有效防止了Q的开关振荡，从而实现了一定的热插拔浪涌电流保护功能。
5．4 均流控制的冗余电源方案若要使不同的输入电源同时承担负载电流(即均流控制)，需要外加一个前提，即各输入电源的电压能够通过控制信号被外部调节，以达到各电源电压基本相同的目的。
通过LTC4350控制这种电源，可以实现均流的功能。
图9是1个应用例图，图中“SHARE BUS”是各芯片共用的分配总线，该电路主要通过检测电源通路上的电流来调节输入电源的电压，达到各模块均衡提供电流的目的。
RSENSE为电流检测电阻，LTC4350检测该电阻两端的电压，内部放大后与GAIN引脚的电压比较，根据比较结果再通过IOUT引脚的模拟输出控制输入电源的电压变化，以达到调整该路电源输出电流的目的。
另外，UV、OV引脚分别为欠压、过压检测引脚，LTC4350通过检测这两个引脚的电压可以控制MOSFET的关断，实现欠压保护和过压保护的功能。
