镍基时效高温合金GH4099
GH4099镍基合金

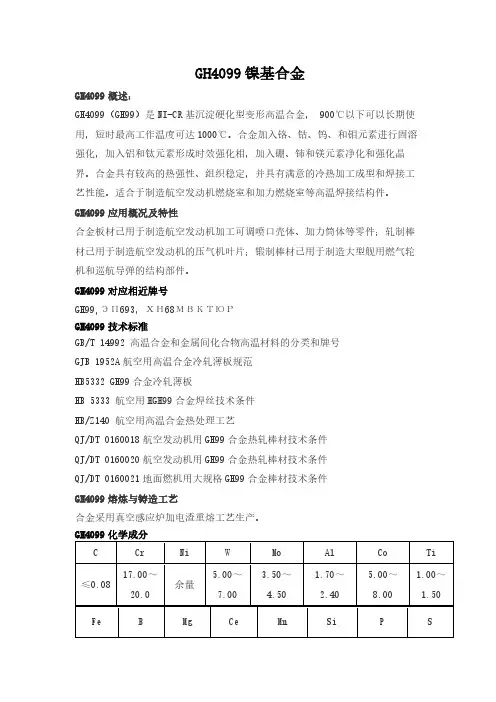

GH4099镍基合金GH4099概述：GH4099（GH99）是NI-CR基沉淀硬化型变形高温合金， 900℃以下可以长期使用，短时最高工作温度可达1000℃。
合金加入铬、钴、钨、和钼元素进行固溶强化，加入铝和钛元素形成时效强化相，加入硼、铈和镁元素净化和强化晶界。
合金具有较高的热强性、组织稳定，并具有满意的冷热加工成型和焊接工艺性能。
适合于制造航空发动机燃烧室和加力燃烧室等高温焊接结构件。
GH4099应用概况及特性合金板材已用于制造航空发动机加工可调喷口壳体、加力筒体等零件；轧制棒材已用于制造航空发动机的压气机叶片；锻制棒材已用于制造大型舰用燃气轮机和巡航导弹的结构部件。
GH4099对应相近牌号GH99,ЭП693，ХН68МВКТЮРGH4099技术标准GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号GJB 1952A航空用高温合金冷轧薄板规范HB5332 GH99合金冷轧薄板HB 5333 航空用HGH99合金焊丝技术条件HB/Z140 航空用高温合金热处理工艺QJ/DT 0160018航空发动机用GH99合金热轧棒材技术条件QJ/DT 0160020航空发动机用GH99合金热轧棒材技术条件QJ/DT 0160021地面燃机用大规格GH99合金棒材技术条件GH4099熔炼与铸造工艺合金采用真空感应炉加电渣重熔工艺生产。
GH4099热处理制度摘自HB/Z140、QJ/DT0160018、QJ/DT0160020和QJ/DT0160021，各品种标准热处理制度为：a冷轧板，（1080~1140）℃（最高不超过1160℃），空冷或快冷，其中δ≤3mm，保温（8~10）min, δ3 mm~5 mm,保温（10~15）min，HB≤300HV;b热轧棒，制度Ⅰ：（1080~1120）℃*1h/AC（保温1小时空冷）；制度Ⅱ：1090℃±10℃*2h/AC +900℃±10℃*5h/AC；制度Ⅲ：1000℃±15℃*4h/AC +700℃±10℃*16h/AC；c 大规格锻棒，1130℃±10℃*（30~40）min/AC +900℃±10℃*4h/ACD 焊丝，固溶处理（1100~1140）℃/ACGH4099密度：ρ=8.47g/cm3GH4099成形性能：1、合金锻造装炉温度≤700℃，加热温度1120~1160℃，开锻温度不低于1050℃，终锻温度不低于980℃。
GH4220、GH220沉淀硬化型变形高温合金
张工：158 –O 185 -9914GH4220是Ni-Co-Cr基沉淀硬化型变形高温合金，运用温度900℃~950℃，合金中参加较多的铝、钛元素构成γ’沉淀强化相，ω（γ’）可达40%以上。
一起参加钴、铬、钨和钼元素进行固溶强化，并参加微量铈、硼和镁元素进行晶界强化。
合金具有较高的高温强度和高温塑性，综合功能杰出。
适于制作作业温度在900℃~950℃的燃气涡轮作业叶片。
首要产品有滚动部件用热轧棒材、模锻涡轮叶片等。
GH4220高温合金已用于制作航空发动机的Ⅰ级涡轮作业叶片。
批产和运用情况杰出。
GH4220高温合金通过特别的弯晶热处理工艺，到达操控晶界上第二相的分出种类及形状，使之构成弯曲的晶界。
使晶界与晶内强度匹配性好，降低了晶界脆性，然后显著地进步合金的高温塑性和耐久强度。
合金商标：GH4220高温合金化学成分%C ≤0.08Cr 9.00-12.00Ni 余Co14.00-15.00W 5.00-6.50Mo5.00-7.00Al 3.90-4.80Ti 2.20-2.90Fe 3.00Nb--B---热处理准则摘自HB/Z 140和文献，滚动件用热轧棒材：A 规范热处理准则：1220℃±10℃×4h/AC﹢1050℃±10℃×4h/AC﹢950℃±10℃×2h/AC;B 弯晶热处理准则：1220℃×4h（3~7）min→1100℃/AC﹢1050℃×4h/AC﹢950℃×2h/AC.GH4220镍基合金资料：具有优秀的机械功能和抗腐蚀功能、加工功能及焊接功能，是具有广泛用处的耐综合腐蚀功能较好的合金。
耐蒸汽、软水、蒸汽-空气-CO2混合物、各种酸溶液、盐类、H2S腐蚀。
我公司首要加工设备： 2吨真空炉，5吨中频炉，8吨电渣炉，轧带机，轧管机，拉拔机，6吨铸造锤，固溶时效电炉10台，高温合金剥皮机，压光机，资料矫直机，数控车床等设备，产品一体化服务，真正为客户提供便利节省加工时刻。
HastelloyX(N06002、GH536)哈氏合金 商虎合金

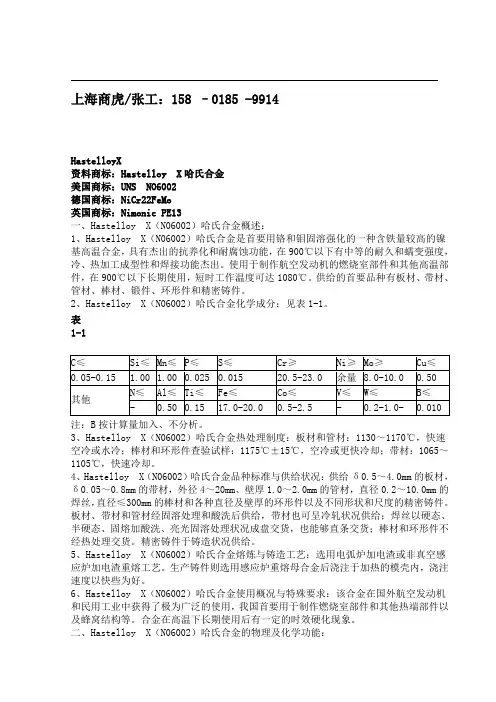

上海商虎/张工：158 –0185 -9914HastelloyX资料商标：Hastelloy X哈氏合金美国商标：UNS NO6002德国商标：NiCr22FeMo英国商标：Nimonic PE13一、Hastelloy X（N06002）哈氏合金概述：1、Hastelloy X（N06002）哈氏合金是首要用铬和钼固溶强化的一种含铁量较高的镍基高温合金，具有杰出的抗养化和耐腐蚀功能，在900℃以下有中等的耐久和蠕变强度，冷、热加工成型性和焊接功能杰出。
使用于制作航空发动机的燃烧室部件和其他高温部件，在900℃以下长期使用，短时工作温度可达1080℃。
供给的首要品种有板材、带材、管材、棒材、锻件、环形件和精密铸件。
2、Hastelloy X（N06002）哈氏合金化学成分：见表1-1。
表1-1注：B按计算量加入、不分析。
3、Hastelloy X（N06002）哈氏合金热处理制度：板材和管材：1130～1170℃，快速空冷或水冷；棒材和环形件查验试样：1175℃±15℃，空冷或更快冷却；带材：1065～1105℃，快速冷却。
4、Hastelloy X（N06002）哈氏合金品种标准与供给状况：供给δ0.5～4.0mm的板材，δ0.05～0.8mm的带材，外径4～20mm、壁厚1.0～2.0mm的管材，直径0.2～10.0mm的焊丝，直径≤300mm的棒材和各种直径及壁厚的环形件以及不同形状和尺度的精密铸件。
板材、带材和管材经固溶处理和酸洗后供给，带材也可呈冷轧状况供给；焊丝以硬态、半硬态、固熔加酸洗、亮光固溶处理状况成盘交货，也能够直条交货；棒材和环形件不经热处理交货。
精密铸件于铸造状况供给。
5、Hastelloy X（N06002）哈氏合金熔炼与铸造工艺：选用电弧炉加电渣或非真空感应炉加电渣重熔工艺。
生产铸件则选用感应炉重熔母合金后浇注于加热的模壳内，浇注速度以快些为好。
6、Hastelloy X（N06002）哈氏合金使用概况与特殊要求：该合金在国外航空发动机和民用工业中获得了极为广泛的使用，我国首要用于制作燃烧室部件和其他热端部件以及蜂窝结构等。
执行哪种标准-GH4099合金
执行哪种标准-GH4099合金GH4099（GH99）是一种高合金化的镍基时效板材合金，用钴、钨、和铝、钛等元素综合强化，使合金具有较高的热强行，900℃以下可以长期使用，高工作温度可达1000℃。
郭瑜欣：17-30--18*68--763咨询该合金组织稳定，并具有满意的冷热加工成型和焊接工艺性能，适合于制造航空发动机燃烧室和加力燃烧室等高温板材承力焊接结构件，用该合金制造的大型板材结构件，可在固溶处理后不经时效处理直接使用。
主要产品有板材和丝材，也可以生产板材和锻件。
GH4099（GH99）概述GH4099(GH99) 热处理制度板材经1140～1160℃，空冷处理；焊丝经1100～1140℃，空冷处理。
GH4099(GH99) 品种规格与状态供应的冷轧薄板δ0.8～4.0mm的冷轧薄板和d0.3~10mm的冷拉丝材，均固溶处理和碱酸洗后供应。
GH4099(GH99) 熔炼与铸造工艺合金采用真空感应炉加电渣重熔工艺生产。
GH4099(GH99) 应用概况与特殊要求用该合金板材制成的航空发动机加力可调喷口壳体，已经过长期使用考核，并投入批量生产，可减轻发动机重量和延长寿命。
1.1、材料牌号GH4099(GH99)1.2、GH4099(GH99)相近牌号ЭП693，ХН68МВКТЮР(俄罗斯)1.3、GH4099(GH99) 材料的技术标准GJB 1952-1994 《航空用高温合金冷轧薄板规范》GB 5333-1985 《航空用HGH99合金焊丝技术条件》BZ 44-903B-06 《GH99合金冷轧薄板技术条件》（抚顺钢厂企标）1.4、GH4099(GH99) 化学成分C≤0.08Cr17.00～20.0Ni余量W 5.00～7.00Mo 3.50～4.50Al 1.70～2.40Co 5.00～8.00Ti 1.00～1.50Fe≤2.00B≤0.005Mg≤0.010Ce≤0.020Mn≤0.40Si≤0.50P≤0.015S≤0.015GH4099(GH99) 密度ρ=8.47g/cm3注：B、Ce按计算量加入。
【研究】GH4090(Nimonic90)合金密封圈、弹性元件性能
一、概述GH90为时效强化型镍基变形高温合金，含有较高量的钴及多种强化元素。
该合金在815～870℃有较高的抗拉强度和抗蠕变能力、良好的抗氧化性和耐腐蚀性、在冷热反复交替作用下有较高的疲劳强度以及良好的成形性和焊接性。
主要供应热轧和冷拉棒材、冷轧板材、带材及冷拉丝材。
用于涡轮发动机涡轮盘、叶片、高温紧固件、卡箍、密封圈及弹性元件等。
1.1 GH90材料牌号 GH4090。
1.2 GH90相近牌号 Nimonic90(英国)。
1.3 GH90材料的技术标准WS9 7014-1996《GH90合金弹簧用冷拉丝材》WS9 7015.1-1996《GH90合金冷拉和固溶处理的弹簧丝材》WS9 7015.2-1996《GH90合金冷拉和固溶处理的弹簧扁丝》WS9 7016-1996《GH90合金冷拉棒材》WS9 7086-1996《GH90合金冷轧薄板和带材（硬态）》WS9 7087-1996《GH90合金冷轧薄板和带材（软态）》1.4 GH90化学成分见表1-1。
注：丝材规定ω(pb)≤0.0010%。
1.5 GH90热处理制度1.5.1 GH90冷拉棒材：1080℃±10℃,保温时间见表1-2，空冷或水冷+750℃±10℃,4h,空冷。
1.5.2 GH90薄板和带材（软态）：软化处理1100～1150℃，1～10min，适当介质中冷却＋750℃±10℃,4h,空冷。
1.5.3 GH90薄板和带材（硬态）：700～725℃,4h,空冷。
1.5.4 GH90弹簧用冷拉丝材：600℃±10℃，16h，空冷或650℃±10℃，4h，空冷。
1.5.5 GH90冷拉和固溶处理的弹簧丝材：1080℃±10℃,8h,空冷＋700～750℃，4h，空冷。
1.6 GH90品种规格与供应状态供应直径或内切圆直径不大于25mm的冷拉棒材或冷拉六角棒材；厚度不大于4mm的冷轧薄板和厚度不大于0.8mm的冷轧带材；直径不大于8mm 的弹簧用冷拉丝材。
特种合金牌号
Inconel625 、 HastelloyC-4 、
HastelloyB 、 HastelloyC-276
эи 435 、эи 602 、эи 868
镍基时效合金
GH4033 、 GH4037 、 GH4049 、 GH4133 、 GH4169 、 GH26 、 GH80A、 GH90 、 GH93 、 GH98 、 GH99 、 GH105 、 GH118 、 GH141 、 GH145 、 GH150 、 GH163 、 GH199 、 GH202 、 GH500 、 GH520 、 GH586 、 GH648 、 GH698 、 GH708 、 GH742 、 GH720 、 GH864 、 3J68
牌号及执行标准类型牌号类似其它国家的牌号技术标准美国astm俄罗斯din高温合金铁基固溶合金gh1015gh1016gh1035gh125gh1131gh1140gh139gh180gh333fn2ra333703126835incoloy800hgbn17682gbn17782gbn17982gbn18082gbn17882gbn17882gbn17782gbn18182gbn17782铁基时效合金gh2018gh2036gh2038agh2130gh2132gh2135gh2136gh2302gh696gh706gh761gh901gh903gh907a286v57inconel706incoloy901incoloy903incoloy907481696a696m镍基固溶合金gh3030gh3039gh3044gh3128gh170gh536gh600gh625gh182gh185gh276gh110hastelloyxinconel600inconel625hastelloyc4hastelloybhastelloyc276435602868镍基时gh4033gh4037gh4049inconel718r26nimonic80a437617929效合金gh4133gh4169gh26gh80agh90gh93gh98gh99gh105gh118gh141gh145gh150gh163gh199gh202gh500gh520gh586gh648gh698gh708gh742gh720gh8643j68nimonic90nimonic93nimonic105nimonic118rene41inconelx750c263u720liwaspalloy99693718199202udimet500udimet520648698708742578钴基合金gh188gh605gh783hastelloy188hayness25钛合金tc4tc6tc11ta7ta15ta136319512010010铸造高温合金k211k213k214k232k273k401k403k405k406bat45yahb300gmr235db1900in100rene100in713ctrwviak409k412k417k417gk418k419k438k640in738x40精密合金软磁合金1j221j361j501j761j771j7
GH4141对应国外牌号(N07041)高温合金成分标准
GH4141对应牌号（N07041）成分及性能用途GH4141概述GH141是是沉淀硬化型镍基变形高温合金，在650～950℃范围内，具有高的拉伸和持久蠕变强度和良好的抗氧化性能。
由于合金中铝、钛、钼含量较高，铸锭开坯比较困难，但变形后的材料具有较好的塑性，在退火状态下可以冷成形，也可进行焊接，焊接部件热处理时易产生应变时效裂纹。
合金的品种有薄板、带、丝、盘件、环形件、锻件、棒材、和精密铸件等，适合于制造在870℃以下要求有高强度和980℃以下要求抗氧化的航空、航天发动机高温零部件。
GH4141材料牌号GH141(GH4141)。
GH4141相近牌号UNS N07041，Rene′41，R41，Carpenter41，PYROMET41，UNITEMP41，HynessalloyR41，J1610(美国）。
GH4141材料的技术标准GH4141化学成分注：航天用材可加入ω（Mg)<0.05%和ω(La)<0.035%。
GH141热处理制度见表1-2。
GH4141品种规格与供应状态可提供各种规格的圆饼、环坯、环形件、薄板、带材、棒材、锻件和精密铸件等。
板材于固溶状态交货，棒材和锻件不经热处理交货。
GH4141熔炼与铸造工艺合金采用真空感应熔炼、真空感应熔炼加电渣重熔或真空电弧重熔工艺。
GH4141应用概况与特殊要求该合金广泛用于制造航空、航天发动机高温承力零部件，如导向叶片、燃烧室、涡轮、导向器高温承力件、轴、盘、叶片和紧固件等，板材焊接件热处理时的应变时效裂纹，可采用焊前过时效处理或在焊前控制固溶处理后的冷却速度的方法来解决，焊后再进行标准热处理。
规格范围：板材：厚壁规格（min-max）：Φ0.1mm-Φ200.0mm丝材：Φ0.1mm-Φ3.0mm直条或卷条：Φ2.0mm–Φ300.0mm产品：哈氏合金、高温合金、铜镍合金、英科乃尔、蒙乃尔、钛合金、沉淀硬化钢等各种中高端不锈钢，镍基合金等。
GH1040、GH40镍合金 高温合金板材
上海商虎/张工：158 –0185 -9914GH1040高温合金GH1040简介商标：GH1040特性：短时间可达足够的瞬时强度，热加工塑性好用处：用于700度以下的涡轮盘，轴和紧固件规格：圆钢|方钢|板材|管材|毛料|光料|精料价格：电议GH1040详解●GH1040高温合金化学成份：C(％): ≤0.12Cr(％): 15.0～17.5Mo(％): 5.50～7.00Ni(％): 24.0～27.0W(％): —Al(％): —Nb(％): —Ti(％): —Fe(％): 余量Si(％)≤: 0.50～1.00Mn(％)≤: 1.00～2.00P(％): 0.030S(％): 0.020其他(％): N0.10～0.20●GH1040高温合金特性及用处：GH1040是镍合金的板材，在（900-100）度下短时间可达足够的瞬时强度，热加工塑性好。
它逐步形成有良好的抗氧化性和冲压性选用弧焊，电弧焊和触摸焊均可得到良好的作用，可用以代替GH3039。
可用于用于700度以下的涡轮盘，轴和紧固件。
本司很多现货GH1040及其它高温合金，哈氏合金，耐蚀合金，镍基合金的板材/棒材/管材/方料等，规格齐全，质量保证，批发价格，如有这方面需求的新老顾客欢迎致电恰谈或咨询在线客服。
产品：哈氏合金、高温合金、铜镍合金、英科耐尔、蒙乃尔、钛合金、沉淀硬化钢等各种中高端不锈钢，镍基合金等。
高温合金：GH3030、GH4169、GH3128、GH145、GH3039、GH3044、GH4099、GH605、GH5188等软磁合金：1J06、1J12、1J22、1J27、1J30、1J36、1J50、1J79、1J85等弹性合金：3J01、3J09、3J21、3J35等。
蒙乃尔合金：Monel 400（N04400）、Monel K500（N05500）等膨胀合金：4J28、4J29（与玻璃烧结）、4J32、4J33、4J34、4J36、（与陶瓷烧结）4J38、4J42、4J50等耐蚀合金：Inconel 600、601、617、625、686、690、713C、718、Inconel X-750等因科洛伊合金：Incoloy 20、330、718、800、800H、800HT、825、925、Inconel 926【N08926/1.4529】等哈氏合金：Hastelloy C、C-4、C-22（N06022）、C-276、C-2000、Hastelloy B、B-2、B-3等纯镍 / 钛合金：N4、N5（N02201）N6、N7（N02200）TA1、TA2、TA9、TA10、TC4等沉淀硬化钢/双相不锈钢17-4PH（sus630）、17-7PH（sus631）、15-5PH/ 2205、2507、904L、254SMO、20#（N08020）生产工艺：热轧、锻轧、精扎、机轧、挤压、连铸、冷拔、浇铸、冷拉等供应规格：棒材、板材、管材、带材、毛细管、丝材及块料。
gh4169热处理工艺
gh4169热处理工艺gh4169是一种高温合金材料，具有优异的高温耐蚀性、高强度和高温稳定性等特点，在航空、航天、能源等领域得到广泛应用。
然而，gh4169的性能和使用寿命与其热处理工艺密切相关。
本文将从gh4169的热处理工艺入手，探讨如何优化gh4169的性能和延长其使用寿命。
一、gh4169的热处理工艺gh4169的热处理工艺包括固溶处理、时效处理和再固溶处理三个步骤。
1. 固溶处理gh4169的固溶处理温度为980℃~1000℃，保温时间为1~2小时，冷却方式为水冷或空冷。
固溶处理的目的是将合金中的固溶体和析出相进行均匀分布，消除合金中的过饱和固溶体和析出相，提高合金的强度和韧性。
2. 时效处理gh4169的时效处理温度为720℃~750℃，保温时间为8~20小时，冷却方式为空冷。
时效处理的目的是在固溶处理的基础上，使合金中的析出相进一步细化和稳定，提高合金的强度和耐蚀性。
3. 再固溶处理gh4169的再固溶处理温度为980℃~1000℃，保温时间为1~2小时，冷却方式为水冷或空冷。
再固溶处理的目的是消除时效处理过程中产生的残余应力和变形，提高合金的耐蚀性和韧性。
二、gh4169热处理工艺的影响因素gh4169的热处理工艺受到多种因素的影响，包括固溶处理温度、保温时间、冷却方式、时效处理温度、保温时间、再固溶处理温度和保温时间等。
1. 固溶处理温度固溶处理温度对gh4169的性能影响较大，温度过高容易引起合金的晶粒长大和过度溶解，导致合金的强度和韧性下降；温度过低则会影响固溶体和析出相的分布均匀性，降低合金的性能。
因此，固溶处理温度应根据合金的具体成分和要求进行选择。
2. 保温时间保温时间是指将合金加热到固溶处理温度后，保持一定时间使合金中的固溶体和析出相达到均匀分布的时间。
保温时间过短会导致合金中固溶体和析出相分布不均匀，影响合金的性能；保温时间过长则会使析出相过多，导致合金的强度和韧性下降。
GH99高温合金成分表
GH99高温合金成分表GH99简介：GH99是Ni-Cr基沉淀硬化型变形高温合金，900℃以下可长期运用，短时最高运用温度可达1000℃。
合金参与铬、钴、钨和钼元素进行固溶强化，参与铝和钛元素构成时效强化相，参与硼、铈和镁元素净化和强化晶界。
合金具有较高的热强性、组织安稳，并具有满意的冷热加工构成和焊接工艺功用。
适合于制造航空发动机燃烧室等高温焊接结构件。
首要产品有热轧棒材、板材、丝材和锻件。
GH99化学成分：热处理原则:摘自HB/Z140、QJ/DT0160018、QJ/DT0160020和QJ/DT0130021，各品种的规范热处理原则为：1. 冷轧板，（1080~1140）℃（最高不超越1160℃），空冷或快冷，其间δ≤3mm，保温（8~10）min, δ3 mm~5 mm,保温（10~15）min，HB≥300HV;2. 热轧棒，原则Ⅰ：（1080~1120）℃保温1小时空冷；原则Ⅱ：1090℃±10℃保温2小时空冷+900℃±10℃保温5小时空冷；原则Ⅲ：1000℃±15℃保温4小时空冷+700℃±10℃保温16小时空冷；3. 大规模锻棒，1130℃±10℃保温（30~40）分钟空冷+900℃±10℃保温4小时空冷；4. 焊丝，固溶处理（1100~1140）℃空冷首要合金元素是铬、钼、钨，还含有少量的铌、钽和铟。
除具有耐磨功用外，其抗氧化、耐腐蚀、焊接功用也好。
可制造耐磨零部件，也可作为包覆材料，经过堆焊和喷涂工艺将其包覆在其他基体材料表面。
镍基合粉末有自熔性合金粉末与非自熔性合金粉末。
非自熔性镍基粉末是指不含B、Si或B、Si含量较低的镍基合金粉末。
这类粉末，广泛的应用于等离子弧喷涂涂层、火焰喷涂涂层和等离子表面强化。
首要包含：Ni-Cr合金粉末、Ni-Cr-Mo合金粉末、Ni-Cr-Fe合金粉末、Ni-Cu合金粉末、Ni-P和Ni-Cr-P合金粉末、Ni-Cr-Mo-Fe合金粉末、Ni-Cr-Mo-Si高耐磨合金粉末、Ni-Cr-Fe-Al合金粉末、Ni-Cr-Fe-Al-B-Si合金粉末、Ni-Cr-Si合金粉末、Ni-Cr-W基耐磨耐蚀合金粉末等。
GH2136、GH136沉淀硬化型变形高温合金
上海商虎/张工：158 –0185 -9914GH2136合金是Fe-Ni-Cr基沉淀硬化型变形高温合金，使用温度在700℃以下。
该合金是在ＧＨ2132合金的基础上发展起来的，与之比较，下降了锰和硅含量，适当提高了钛、硼和碳含量，该合金在长时间使用中下降了Ｇ相、σ持平脆性相的析出倾向，提高了合金在长时间使用中安排及功能的稳定性。
合金具有良好的综合功能，长时间使用安排稳定，有较好的抗氧化性，较小的线膨胀系数，易于焊接成形。
主要产品有棒材和锻件等。
GH2136高温合金已用于制作650℃-700℃作业的航空发动机涡轮盘及其他高温部件。
GH2136合金在600℃-700℃长时间时效1000h-3000h后，合金中的γ‘相逐步向η相转变，并下降蠕变和持久极限。
胞状η相在800℃左右构成，在更高温度下呈现片状或魏氏体状，下降合金的冲击韧性和塑性。
热处理制度热轧棒材、锻制棒材、锻件：固980℃保温1小时，水冷，时效处理720℃保温16小时，空冷密度：8.03产品：哈氏合金、高温合金、铜镍合金、英科耐尔、蒙乃尔、钛合金、沉淀硬化钢等各种中高端不锈钢，镍基合金等。
高温合金：GH3030、GH4169、GH3128、GH145、GH3039、GH3044、GH4099、GH605、GH5188等软磁合金：1J06、1J12、1J22、1J27、1J30、1J36、1J50、1J79、1J85等弹性合金：3J01、3J09、3J21、3J35等。
蒙乃尔合金：Monel 400（N04400）、Monel K500（N05500）等膨胀合金：4J28、4J29（与玻璃烧结）、4J32、4J33、4J34、4J36、（与陶瓷烧结）4J38、4J42、4J50等耐蚀合金：Inconel 600、601、617、625、686、690、713C、718、Inconel X-750等因科洛伊合金：Incoloy 20、330、718、800、800H、800HT、825、925、Inconel 926【N08926/1.4529】等哈氏合金：Hastelloy C、C-4、C-22（N06022）、C-276、C-2000、Hastelloy B、B-2、B-3等纯镍 / 钛合金：N4、N5（N02201）N6、N7（N02200）TA1、TA2、TA9、TA10、TC4等沉淀硬化钢/双相不锈钢17-4PH（sus630）、17-7PH（sus631）、15-5PH/ 2205、2507、904L、254SMO、20#（N08020）生产工艺：热轧、锻轧、精扎、机轧、挤压、连铸、冷拔、浇铸、冷拉等供应规格：棒材、板材、管材、带材、毛细管、丝材及块料。
GH90(Nimonic90)时效强化型镍基变形高温合金
上海商虎/张工：158 –0185 -9914我国商标：GH90英国商标：Nimonic90一、GH90概述GH90为时效强化型镍基变形高温合金，含有较高量的钴及多种强化元素。
该合金在815～870℃有较高的抗拉强度和抗蠕变才能、杰出的抗氧化性和耐腐蚀性、在冷热重复替换效果下有较高的疲劳强度以及杰出的成形性和焊接性。
首要供给热轧和冷拉棒材、冷轧板材、带材及冷拉丝材。
用于涡轮发动机涡轮盘、叶片、高温紧固件、卡箍、密封圈及弹性元件等。
1.1 GH90资料商标 GH90。
1.2 GH90相近商标 Nimonic90(英国)。
1.3 GH90资料的技术标准1.4 GH90化学成分见表1-1。
表1-1 %注：丝材规则ω(pb)≤0.0010%。
1.5 GH90热处理制度1.5.1 GH90冷拉棒材：1080℃±10℃,保温时刻见表1-2，空冷或水冷+750℃±10℃,4h,空冷。
表1-21.5.2 GH90薄板和带材（软态）：软化处理1100～1150℃，1～10min，适当介质中冷却＋750℃±10℃,4h,空冷。
1.5.3 GH90薄板和带材（硬态）：700～725℃,4h,空冷。
1.5.4 GH90绷簧用冷拉丝材：600℃±10℃，16h，空冷或650℃±10℃，4h，空冷。
1.5.5 GH90冷拉和固溶处理的绷簧丝材：1080℃±10℃,8h,空冷＋700～750℃，4h，空冷。
1.6 GH90品种标准与供给状况供给直径或内切圆直径不大于25mm的冷拉棒材或冷拉六角棒材；厚度不大于4mm的冷轧薄板和厚度不大于0.8mm的冷轧带材；直径不大于8mm的绷簧用冷拉丝材。
冷拉棒材的供给状况按用途分为：镦锻用棒以冷拉磨光状况交货（当需方需求以固溶状况交货时，应在合同中注明）；机加工用棒材经固溶并除氧化皮状况交货。
冷轧薄板和带材（软态）经软化处理、碱酸洗、切边后交货；冷轧薄板和带材（硬态）以冷轧、切边后交货。
GH4099高温合金
GH4099介绍：
GH4099是Ni-Cr基沉淀硬化型变形高温合金，长期使用温度可达900摄氏度以下，短时温度可达1000摄氏度。合金加入钨、钼、铬和钴等元素进行固溶强化，加入铝和钛和铌等元素形成沉淀硬化相，加入微量硼和铈元素进行晶界强化，综合强化效果明显。合金具有较高的热强性、组织稳定、并具有良好的冷热加工成型性能和焊接性能。
热扎棒10~100mm,锻制棒：100mm~350mm,冷扎薄板0.05mm-4.0mm,热扎板:4mm~14mm,带2mm-10mm,各尺寸规格锻件环件，库存个别牌号不定尺。
GH4099物理能：
密度g/cm³
磁性
热导率/w/(m.k)
100-800℃
电阻率
℃)/（Ω.mm2/m)
20℃
比热容
℃)/kg/(kg.k)℃
25-900℃
线胀系数
/(10-6/k)
25~700℃
8.47
无
10.47-23.45
1.37
0.543-0.726
15.3
温度0/℃
20
700
800
弹性模量E/GPa
210
167
147
GH4099力学性能:
品种
热处理
温度0/°C
拉伸强度Σb\MPa
≥
延伸率A/%
≥
硬度Hv
锻轧棒
标准热处理
20
1130
35
300
GH4099加工处理和焊接性能:
合金可与GH3030、GH3044、GH3128等组合进行氩弧焊和缝焊。十字塔接焊接裂纹倾向性小于15，可以用手工氩弧焊、自动钨极氩弧焊、缝焊和点焊等方式进行连接。电阻焊接的待焊表面须进行酸洗。
【研究】GH4099(GH99)航空材料
上海钢研-张工：158–O185-9914GH4099（GH99）是一种高合金化的镍基时效板材合金，用钴、钨、和铝、钛等元素综合强化，使合金具有较高的热强行，900℃以下可以长期使用，最高工作温度可达1000℃。
该合金组织稳定，并具有满意的冷热加工成型和焊接工艺性能，适合于制造航空发动机燃烧室和加力燃烧室等高温板材承力焊接结构件，用该合金制造的大型板材结构件，可在固溶处理后不经时效处理直接使用。
主要产品有板材和丝材，也可以生产板材和锻件。
GH4099（GH99）概述GH4099(GH99) 热处理制度板材经1140～1160℃，空冷处理；焊丝经1100～1140℃，空冷处理。
GH4099(GH99) 品种规格与状态供应的冷轧薄板δ0.8～4.0mm的冷轧薄板和d0.3~10mm的冷拉丝材，均固溶处理和碱酸洗后供应。
GH4099(GH99) 熔炼与铸造工艺合金采用真空感应炉加电渣重熔工艺生产。
GH4099(GH99) 应用概况与特殊要求用该合金板材制成的航空发动机加力可调喷口壳体，已经过长期使用考核，并投入批量生产，可减轻发动机重量和延长寿命。
1.1、材料牌号GH4099(GH99)1.2、GH4099(GH99)相近牌号ЭП693，ХН68МВКТЮР(俄罗斯)工艺性能与要求编辑3.1、成形性能3.1.1、合金锻造装炉温度≤700℃，加热温度1120~1160℃，开锻温度不低于1050℃，终锻温度不低于980℃。
板坯热轧加热温度1110~1150℃，终轧温度不低于850℃。
板材荒轧加热温度1130~1150℃，精轧加热温度为1110~1130。
3.1.2、合金的极限深冲系数为2.08，极限翻遍系数为1.64，最小问去半径小于0.77δ，极限旋薄率为 71.7%3.1.3、当冷变形两位30%时，板材的开始再结晶温度为900℃，完全再结晶温度为1080℃。
3.2 、焊接性能合金具有满意的焊接工艺性能，十字塔接焊接裂纹倾向性小于15%，可以用手工氩弧焊、自动钨级氩弧焊、缝焊和点焊等方法进行联合焊接。
GH4099高温合金密度硬度GH4099物理及性能分析
上海霆钢金属集团有限公司 最后 1130℃10 分钟，淋浴很冷。后冷却高温抗拉强度为 869， 893MPa，断后伸长率为 56%，53%，晶粒度为 5 (50%)和 7 (50%)， 其晶粒结构如图 1(b)所示。淋浴冷却均匀，室温拉伸强度差异小，冷 却速度快速，减少冷却过程中 γ’相的析出，降低抗拉强度，提高了板 材的塑性。经过三次热处理，室温强度强如下表 4 和图 2 所示，呈下 降趋势。
结论 (1)冶炼采用真空感应炉+自耗重熔，铝当控制在 1.9% ~ 2.0%，Ti 元素控制在 1.2%~1.3%时，比较合适合金具有良好的可塑 性和强度。 (2)降低合金中 Al 和 Ti 的含量，加快固溶后的冷却速度方 式 ， 可 以 减 少 γ' 相 的 析 出 ， 进 而 减 少 其 拉 伸 实 力 。 (3) 在 1130℃~1135℃进行固溶处理，晶粒较长 (4)1130℃固溶处理，保温 10 分钟，淋水冷却后室温抗拉强度为 965，960MPa，能够满足性能 要求。
温拉伸性能为 1021，1087MPa，断后伸长率 44.5%，高温抗拉强度 45.5%。(900℃)为 379，386MPa，断后伸长率为 49.5%和 70%。和 与协议相比，室温拉伸强度较高，不符合协议要求。此外，由于取样 位置不同，喷管的冷却不够均匀，室温下的拉伸结果差别很大。此时 的粒度 7 (60%)和 8 (40%)，微结构照片如图 1(a)所示。
再次进行固溶处理，在固溶过程中，晶粒会部分长大，根据霍尔佩希公式 τ =τ *+kd -1/2，其正常温度抗拉强度随着晶粒尺寸的增大 而增大，随着晶粒尺寸的减小而减小。显著增加。温度仍为 1130℃， 保温 10 分钟。采用二次风冷。处理后的室温抗拉强度为 1004MPa。 1036MPa，断后伸长率分别为 21%、29%，强成的强度还是很高的。
GH4037高温合金密度
GH4037高温合金密度康女士153 - 16 2 o - 58 8 6GH4037(GH37)合金是奥氏体型时效强化的镍基合金，添加总量约4%的铝钛生成γ相进行时效强化，并加入较多的钨、钼进行固溶强化，还添加微量的硼强化晶界。
该合金在850℃以下使用，具有较高的热强性、较好的综合性能和组织稳定性，广泛用于制造航空发动机涡轮工作叶片，在800-850℃以下长期使用。
上海商虎执行标准GB/T 14992-2005 《高温合金牌号标准》GB/T14993-1994 《转动部件用高温合金热轧棒材》GB/T14994-1994 《高温合金冷拉棒材》GB/T14995-1994 《高温合金热轧板》GB/T14996-1994 《高温合金冷轧薄板》GB/T14996-1994 《高温合金冷轧薄板》GB/T14997-1994 《高温合金锻制圆饼》GB/T14998-1994 《高温合金坯件毛坯》化学成分：工艺性能与要求1、该合金具有比较好的可锻性能，锻造加热温度1140℃，终锻1100℃。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、叶片热处理时，需缓慢加热，采用阶梯式加热曲线升温至固溶温度，控温要严格。
为使叶片性能稳定，应特别注意二次固溶时的冷却速度不能过快。
4、叶片机械加工之后，必要时为了消除表面层中的残余应力，最重成品零件应进行消除应力回火，其规范为：氩气中于950℃加热2h，在加热箱内冷却至700℃，然后空冷。
随后再经800℃，时效8h，空冷。
经此规范处理后，不仅可消除叶片表面残余应力，还可改善缺口敏感性。
物理性能3.1、GH4037（GH37）密度ρ=8.4g/cm33.2、GH4037（GH37）熔化温度范围1278~1346℃。
GH2909(GH909)镍基高温合金
GH2909（GH909）镍基高温合金周伟：❶❸❽❶--❻❶❻--❻❸❹❸概述：GH2909是Fe-Ni-Co基沉淀硬化型变形高温合金，使用温度在650℃以下。
合金具有高强度、高冷热疲劳抗力、低膨胀系数和恒弹性模量，以及良好的热加工塑性、冷成形和焊接性能。
主要产品有棒材、丝材、板材、冷轧带材和环形件等。
由于此类合金热膨胀系数低、且随温度的变化率小，在很宽的温度循环中可有效地控制发动机部件和静部件的间隙大小，减少燃气损失，节能降耗，提高发动机效率，延长零部件寿命。
在应用时，合金表面可进行喷丸处理，以提高合金的旋转弯曲高疲劳强度。
相近牌号：GH2909|GH909美标德欧日本JS美标ASTM UNS.标洲SAE|DINENIncoloy909|应用和特性：合金已用于制作涡轮发动机用环形零部件，如高压压气机后机匣、承力环、隔热环、燃烧室封严环、蜂窝座和涡轮外环等；火箭发动机推力燃烧室、排气导管和集流箱等。
还推广应用至制作枪管、炮用部件、玻璃-金属封接材料、量具模具和高压氢气环境用构件等。
GH2909高温合金化学成分GH2909物理性能:密度磁热导电阻率|C)/(kg.k)线胀系数率/w/m.k)fC//(10-6/k)|g/cm性(2.mm2/m)eC|20-700*C|20~750*C20-800*C|20C8.2613.8-23.9 0.74-1.3|0.419-0.567 12.9温度|25 300400|5006000/C弹性模量153|160162162159E/GPalGH2909力学性能:热处温度度拉伸强延伸断面率品种收缩理|0/C Eb\MPa|A/%6|Z/%2热轧制度室温11721015棒B650 8961020热轧制度室温120712棒AGH2909材质规格:热扎棒10~100mm,锻制棒: 100mm~ 350mm,冷扎薄板0.05mm-4.0mm,热扎板:4mm~ 14mm,带2mm- 10mm,各尺寸规格锻件环件，库存个别牌号不定尺。
GH4049（GH49）
GH4049（GH49）
GH4049
中国牌号：GH4049/GH49高温合金
一、 GH4049(GH49)高温合金概述：
GH4049(GH49)高温合金是一种以镍、钼、铝等元素组成的时效硬化型镍基高温合金，含镍量约为70%。
GH4049高温合金合金具有良好的热、冷加工性能，在高温950℃以下有较高的高温强度，缺口敏感性小，有良好的抗氧化性和疲劳强度，单热加工塑性较差。
经真空自耗或电渣重熔可改善其热加工塑性。
二、 GH4049(GH49)高温合金化学成分：见表-1：表-1%
三、GH4049(GH49)高温合金主要性能与应用：
GH4049(GH49)高温合金在600～1200℃高温下能承受一定应力并具有抗氧化或抗腐蚀能力的合金。
主要用于制造航空、舰艇和工业用燃气轮机的涡轮叶片、导向叶片、涡轮盘、高压压气机盘和燃烧室等高温部件；还用于制造航天飞行器、火箭发动机、核反应堆、石油化工设备以及煤的转化等能源转换装置。
四、GH4049(GH49)高温合金的品种规格与供应状态：
1、品种分类：GH4049无缝管、GH4049钢板、GH4049圆钢、GH4049锻件、GH4049法兰、GH4049圆环、GH4049焊管、GH4049钢带、GH4049丝材及配套GH4049焊材。
2、交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GH4099(GH99)镍基合金成分
C
Cr
Ni
W
Mo
Al
Co
Ti
≤0.08
17.00～20.0
余量
5.00～7.00 3.50～4.50 1.70～2.40 5.00～8.00 1.00～1.50
Fe
B
Mg
Ce
Mn
Si
P
S
≤2.00
≤0.005
≤0.010
≤0.020
≤0.40
≤0.50
≤0.015
• b热轧棒，制度Ⅰ：（1080~1120）℃*1h/AC（保温1小时空冷）； • 制度Ⅱ：1090℃±10℃*2h/AC +900℃±10℃*5h/AC； • 制度Ⅲ：1000℃±15℃*4h/AC +700℃±10℃*16h/AC； • c 大规格锻棒，1130℃±10℃*（30~40）min/AC +900℃±10℃*4h/AC • D 焊丝，固溶处理（1100~1140）℃/AC
GH4099(GH99)镍基合金牌号
GH4099 GH99 ЭП693 ХН68МВКТЮР
GH4099(GH99)镍基合金标准
GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号 GJB 1952A航空用高温合金冷轧薄板规范 HB5332 GH99合金冷轧薄板 HB 5333 航空用HGH99合金焊丝技术条件 HB/Z140 航空用高温合金热处理工艺 QJ/DT 0160018航空发动机用GH99合金热轧棒材技术条件 QJ/DT 0160020航空发动机用GH99合金热轧棒材技术条件 QJ/DT 0160021地面燃机用大规格GH99合金棒材技术条件
镍基时效高温合金GH4099 高温承力焊接结构件
航空发动机和加力燃烧室
GH4099(GH99)镍基合金概述
GH4099（GH99）是NI-CR基沉淀硬化型变形高温合金， 900℃以下可以长期使用，短时最高工作温度可达1000℃。 合金加入铬、钴、钨、和钼元素进行固溶强化，加入铝 和钛元素形成时效强化相，加入硼、铈和镁元素净化和 强化晶界。合金具有较高的热强性、组织稳定，并具有 满意的冷热加工成型和焊接工艺性能。适合于制造航空 发动机燃烧室和加力燃烧室等高温焊接结构件
Hale Waihona Puke 线膨胀系数θ/℃20～100 20～200 20～300 20～400 20～500 20～600 20～700 20～800 20～900 20～100
0
α/10-6C
12.0
12.4
12.8
13.0
13.7
14.2
14.7
15.1
15.3
17.4
-1
热扩散率
θ/℃
10
100
200
300
400
500
≤0.015
GH4099(GH99)镍基合金 热处理制度
• 摘自HB/Z140、QJ/DT0160018、QJ/DT0160020和QJ/DT0160021，各品种标准 热处理制度为：
• a冷轧板 ， （1080~1140 ） ℃ （ 最高不超 过 1160 ℃ ）， 空 冷或快冷 ， 其 中 δ≤3mm，保温（8~10）min, δ3 mm~5 mm,保温（10~15）min，HB≤300HV;
600
700
800
900
Q/（10
-6m2/ 2.5
2.7
3.0
3.3
3.6
3.9
4.0
4.3
4.4
4.55
S））
GH4099（GH99）镍基合金
密度ρ=8.47g/cm3
磁能型 合金无磁性 电性阻率
θ/℃
14
110
200
300
400
500
600
700
800
900 1000
ρ/（10 -6Ω. M））
GH4099（GH99）镍基合金热性能
熔化温度范围 1345～1390℃ 热导率
θ/℃
100 200 300 400 500 600 700 800 900 1000
λ/（W/ （m·C））
10.47
12.56
14.24
15.91
18.00
19.68
21.77
23.45
25.54
27.21
GH4099（GH99）镍基合金热性能
GH4099工艺性能与要求
表面热处理
• 零件热处理前后应将表面油污和其他脏污清洗干 净，以免在热处理时引起表面局部腐蚀。
• 零件热处理后的氧化皮，可用吹砂方法或用含有 氢氟酸的酸洗液清洗干净。零件在进行电阻焊前 必须用含有氢氟酸的酸洗液清理表面。
GH4099规格
GH4099无缝管、 GH4099钢板、 GH4099圆钢、 GH4099锻 件、 GH4099法兰、 GH4099圆环、 GH4099焊管、 GH4099钢带、 GH4099直条、 GH4099丝材及配套焊材、 GH4099圆饼、 GH4099扁钢、 GH4099六角棒、 GH4099大 小头、 GH4099弯头、 GH4099三通、 GH4099加工件、 GH4099螺栓螺母、 GH4099紧固件
• 合金的极限深冲系数为2.08，极限翻遍系数为1.64，最小问去半径小 于0.77δ，极限旋薄率为 71.7%
• 当冷变形两位30%时，板材的开始再结晶温度为900℃，完全再结晶 温度为1080℃。
GH4099工艺性能与要求
焊接性能
合金具有满意的焊接工艺性能，十字塔接焊接裂纹倾向性小 于15%，可以用手工氩弧焊、自动钨级氩弧焊、缝焊和点焊 等方法进行联合焊接。电阻罕见的待焊表面进行酸洗。该合 金可与GH3030、GH3044、GH3128等高温合金，进行氩弧 焊和缝焊。
晶界氧化深度/mm
0
0.0064~0.0086
0.0160~0.0192
0.0288~0.0320
GH4099工艺性能与要求
成形性能
• 合金锻造装炉温度≤700℃，加热温度1120~1160℃，开锻温度不低于 1050℃，终锻温度不低于980℃。板坯热轧加热温度1110~1150℃， 终轧温度不低于850℃。板材荒轧加热温度1130~1150℃，精轧加热 温度为1110~1130。
1.373
1.403
1.414
1.427
1.440
1.443
1.457
1.452
1.423
1.393
1.357
GH4099（GH99）化学性能
抗氧化性能
合金在空气介质中试验100h的氧化速率和晶界氧化 深度
θ/℃
800
900
1000
1010
氧化速率/(g/m2·h)
0.017
0.084
0.212
0.481
GH4099(GH99)镍基合金应用
合金板材已用于制造航空发动机加工可调喷口壳体、加 力筒体等零件；轧制棒材已用于制造航空发动机的压气 机叶片；锻制棒材已用于制造大型舰用燃气轮机和巡航 导弹的结构部件。用该合金制造的大型板材结构件，可 在固溶处理后不经时效处理直接使用。合金经700℃950℃长期时效后没有发现害相。
