1.电弧焊基础知识
![1.电弧焊基础知识](https://img.taocdn.com/s3/m/383b8eeabd64783e08122b59.png)
碰撞电离
9
(2)电子发射
电子发射:电极表面受到外加能量的作 用,使其内部的电子冲破电极表面的束 缚飞到电弧空间的现象称为电子发射。
逸出功:使一个电子从金属表面飞出所 需的能量称为逸出功。通常用逸出电压 表示。
10
常用金属的逸出功
金属
W
Fe
Al
纯金属
4.54
4.48
4.25
冷阴极:钢、铜、铝、镁等材料作阴极时,由于 它们沸点很低,电极加热温度受沸点的限制不可 能很高,热发射不能提供足够的带电粒子,此时 电场发射起主要作用,这种电极称为冷阴极。
17
(3)负离子形成
负离子的形成主要是由中性气体粒子(原子 或分子)吸附一个电子形成的,负离子所带 电量与电子相同,但是质量大,不能有效参 与电弧导电过程
造成离子 F、Cl、O2、OH、NO等离子亲和能比较大,
易于形成负离子。
18
3.焊接电弧的构成及其导电特性
焊接电弧由阴极区、 阳极区、弧柱区构 成。
Ua=UA+UC+UK
UA Ua
UC
UK 19
(1)弧柱区特点及导电机构
20
(2)阴极区的特点及导电机构
电子之源:向弧柱提供99.9%的电子。阴极 发射电子的能力,对电弧稳定性影响极大。
阴极区的长度:为10-5~10-6cm 高电场强度:如果阴极压降为10V,则阴极
区的电场强度为106~107V/cm。 阴极区的导电机构分为:
➢ 热发射型阴极区导电机构: ➢ 电场发射型阴极区导电机构: ➢ 等离子型阴极区导电机构:
弧柱区长度为电弧长度 弧柱区的电场强度较低: 通常只有5~10V/cm。 温度很高,5000~50000K, 分子、原子将产生热电离,形成等离子体。 弧柱区呈电中性 带电的粒子在等离子体定向移动,基本上不受空间
电弧焊基础知识
![电弧焊基础知识](https://img.taocdn.com/s3/m/295ec064680203d8cf2f24a3.png)

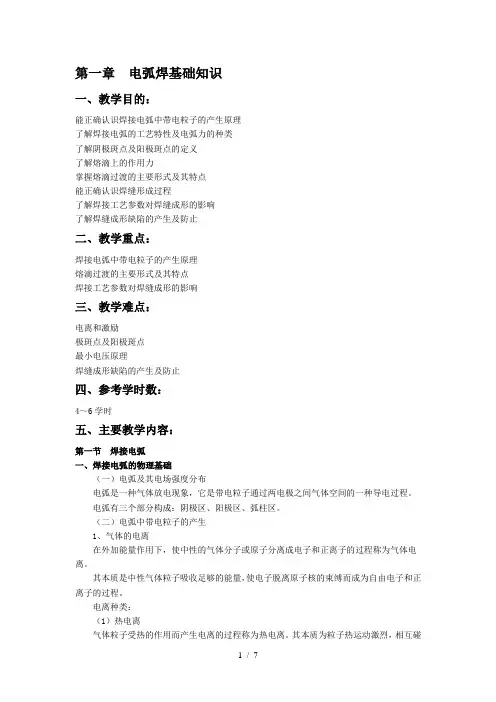

第一章电弧焊基础知识一、教学目的:能正确认识焊接电弧中带电粒子的产生原理了解焊接电弧的工艺特性及电弧力的种类了解阴极斑点及阳极斑点的定义了解熔滴上的作用力掌握熔滴过渡的主要形式及其特点能正确认识焊缝形成过程了解焊接工艺参数对焊缝成形的影响了解焊缝成形缺陷的产生及防止二、教学重点:焊接电弧中带电粒子的产生原理熔滴过渡的主要形式及其特点焊接工艺参数对焊缝成形的影响三、教学难点:电离和激励极斑点及阳极斑点最小电压原理焊缝成形缺陷的产生及防止四、参考学时数:4~6学时五、主要教学内容:第一节焊接电弧一、焊接电弧的物理基础(一)电弧及其电场强度分布电弧是一种气体放电现象,它是带电粒子通过两电极之间气体空间的一种导电过程。
电弧有三个部分构成:阴极区、阳极区、弧柱区。
(二)电弧中带电粒子的产生1、气体的电离在外加能量作用下,使中性的气体分子或原子分离成电子和正离子的过程称为气体电离。
其本质是中性气体粒子吸收足够的能量,使电子脱离原子核的束缚而成为自由电子和正离子的过程。
电离种类:(1)热电离气体粒子受热的作用而产生电离的过程称为热电离。
其本质为粒子热运动激烈,相互碰撞产生的电离。
(2)场致电离带电粒子在电场中加速,和其中的中性粒子发生非弹性膨胀而产生的电离。
电离程度:电离度:单位体积内电离的粒子数浴气体电离前粒子总数的比值称为电离度。
(3)光电离中性气体粒子受到光辐射的作用而产生的电离过程称为光电离。
2、阴极电子发射(1)电子发射:阴极中的自由电子受到外加能量时从阴极表面逸出的过程称为电子发射。
其发射能力的大小用逸出功A w表示。
(2)阴极斑点阴极表面光亮的区域称为阴极斑点。
阴极斑点具有“阴极清理”(“阴极破碎”)作用,原因:由于氧化物的逸出功比纯金属低,因为阴极斑点会移向有氧化物的地方,将该氧化物清除。
(3)电子发射类型1)热发射阴极表面受热引起部分电子动能达到或超过逸出功时产生的电子发射。
热阴极以热发射为主要的发射形式。
电弧焊焊接方法与设备使用
![电弧焊焊接方法与设备使用](https://img.taocdn.com/s3/m/bdd012885ff7ba0d4a7302768e9951e79b8969fa.png)
电流密度大、温度高 粘着性、跳跃性 避开氧化膜 斑点力,小于阴极斑点力
(3)特点:
电流与周围条件一定时,电弧稳定燃烧时,会自动选择一个确定的导电截面,使电弧电场强度最小,能耗最小,固定弧长上电压降最小。
(六)最小电压原理
(一)电弧的热能特性 1、电弧热的形成机构 电能→热能
(1)弧柱的产热
(4)爆破力 仅产生于短路过渡中,短路小桥汽化爆断所产生的力,产生飞溅。
(5)细熔滴的冲击力 仅产生于MIG焊射流过渡,熔滴以很大的加速度冲击熔池,形成冲击力。
爆破力

2、影响因素
2、影响因素 (1)气体介质 介质种类不同,影响不同。 导热好,易解离的气体,电弧力,特别是斑点力较大。 (2)焊接电流及电弧电压: 电流增大,电弧力增大; 电压增大,电弧力减小。 (3)W极或焊丝直径: 直径越小,力越大 (4)极性 : TIG焊时,DCSP大;而MIG焊正好相反。
焊接教研室 王立跃 2009.2
国家重点培育院校 焊接技术及自动化专业 精品课程
焊接方法与设备使用
任务1
焊接方法与设备的基础知识
第一节 焊接电弧
一、焊接电弧的物理基础 (一)电弧及其电场强度分布 电弧:一种气体放电现象,它是带电粒子通过两电极之间气体空间的一种导电过程。
熔化极气体保护焊时,焊丝材料作为冷阴极材料,Uk>>Uw ,则Pk>Pa。所以,同种材料,相同电流的作用下,焊丝作为阴极的产热将比焊丝作为阳极时产热多。因为散热条件相近,所以焊丝接负时比焊丝接正时熔化快。
1
2
3
4
阳极区:Pa≈IUw
LH
Ls
电源
送丝轮
导电嘴
la
(2)电阻热 在自动和半自动焊时,从焊丝与导电嘴接触点到焊丝端头的一段焊丝(即焊丝伸出长度,用Ls表示)有焊接电流通过,所产生的电阻热对焊丝有预热作用,从而影响焊丝的熔化速度。特别是焊丝比较细和焊丝的电阻系数比较大时(如不锈钢),这种影响更加明显。
