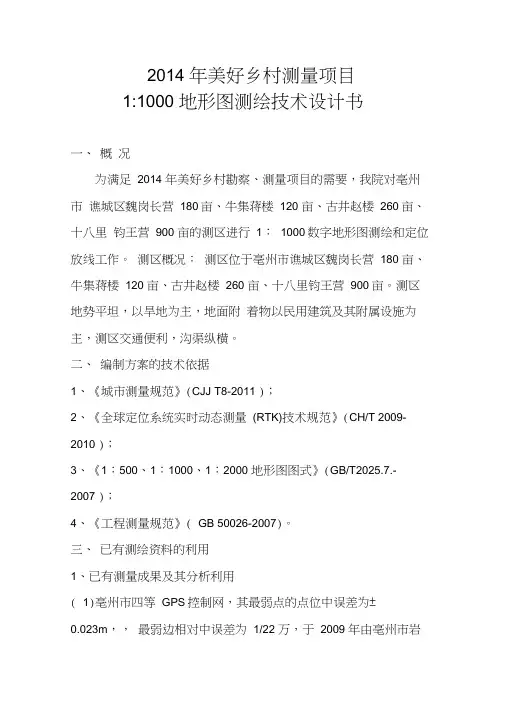

2014 年美好乡村测量项目1:1000 地形图测绘技术设计书一、概况为满足2014 年美好乡村勘察、测量项目的需要，我院对亳州市谯城区魏岗长营180亩、牛集蒋楼120 亩、古井赵楼260亩、十八里钧王营900 亩的测区进行1：1000数字地形图测绘和定位放线工作。
测区概况：测区位于亳州市谯城区魏岗长营180 亩、牛集蒋楼120 亩、古井赵楼260 亩、十八里钧王营900亩。
测区地势平坦，以旱地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。
二、编制方案的技术依据1、《城市测量规范》(CJJ T8-2011 )；2、《全球定位系统实时动态测量(RTK)技术规范》(CH/T 2009-2010 )；3、《1：500、1：1000、1：2000 地形图图式》(GB/T2025.7.-2007 )；4、《工程测量规范》( GB 50026-2007)。
三、已有测绘资料的利用1、已有测量成果及其分析利用( 1)亳州市四等GPS控制网，其最弱点的点位中误差为±0.023m，，最弱边相对中误差为1/22 万，于2009 年由亳州市岩土勘测设计院有限公司测绘，其成果作为测图的首级控制使用。
(该坐标系与土地局坐标系一致，可以无差别对接。
)2）亳州市规划管理“一张图”，由亳州市岩土勘测设计院有限公司于2010 年编绘而成，精度较好，能满足踏勘和控制点布设使用。
2、坐标系统和高程系统（1）、平面坐标系统：采用1980 年西安坐标系本次平面控制测量将采用中央子午线为117 度，将测区附近的四等GPS点作为起算点。
（2）、高程系统：1985 国家高程系统为高程基准。
四、地形图的比例及成图方法1、本项目成图比例尺为1：1000。
野外采用RTK,全站仪进行施测，内业用计算机数字化成图。
2、采用的软件系统本测区数字化成图采用南方公司的CASS8.0数字化地形地籍成图软件。
软件系统的运行环境：① Windows XP professional 操作系统② Autocad 软件2004 版本。
地形测绘方案
2.应对措施：
-密切关注政策动态，确保项目合规性；
-选用高精度、高稳定性的测绘设备，提高数据处理能力，降低技术风险；
-建立健全项目团队管理制度，加强人员培训和储备，确保项目顺利进行。
本方案旨在为项目提供详细、严谨的地形测绘实施方案，确保项目顺利推进。在项目实施过程中，需根据实际情况调整和优化，以确保测绘成果的准确性和可靠性。如有未尽事宜，可及时与项目组沟通协商解决。
-运用地理信息系统（GIS）进行数据处理与分析。
2.测绘技术：
-地面测量技术：采用高精度全站仪、水准仪等设备，布设控制网，进行地形点测量；
-遥感技术：利用卫星遥感影像、航空摄影等手段，获取地形地貌信息；
-数据处理技术：采用GIS软件进行数据整合、处理、分析，生成地形测绘成果。
六、质量控制
1.建立健全质量管理体系，确保测绘成果的准确性、可靠性和合法性；
-开展测绘工作，进行数据采集、处理和分析；
-完成测绘成果，进行质量检查和验收；
-提交测绘成果报告。
2.进度安排：
-前期研究：1个月；
-测绘工作：2个月；
-数据处理与分析：1个月；
-质量检查与验收：1个月；
-成果报告提交：1个月。
九、项目预算
根据项目需求、测绘范围、工作内容等因素，制定项目预算如下：
1.测绘设备租赁及购置费用：XX万元；
二、项目概况
项目位于XX地区，地理环境复杂，涉及多种地形地貌。为保障项目设计及施工的精度要求，需对项目区域进行详细的地形测绘。
三、测绘目标
1.获取项目区域内地形、地貌、水文等基础数据；
2.提供准确、可靠的地形测绘成果，为项目设计、施工提供依据；
地形图测绘技术设计书【精选文档】
第一章项目概况一、自然地理概况该项目测区位于贵州省贵阳市XXXXXXXX，属于高山地区、地势起伏较大，通视条件较差，给控制测量及地形测量带来较大的困难。
二、项目内容该项目为XXXXXXXX工业园区规划，总面积约6平方公里。
主要内容有：(一）、控制测量，布设约6平方公里的E级或一级GPS控制网.（二）地形测量1、对测区范围内的地形地貌进行全面测绘，比例尺为1：1000。
2、编制1：1000比例尺地形图。
第二章项目进度安排- 1 -第三章已有资料的分析利用1．平面、高程控制资料根据开阳县城GPS（E）级控制网（贵州省第一测绘院所施测的控制点，该网最弱点点位中误差为：1。
5cm，最弱边边长相对中误差为：1/185590）作为测区首级控制起算点.2．图件资料用已有测区1:1万地形图，作为本次测量工作的选埋、埋石、控制点联测提供参考。
第四章坐标高程系统及技术标准一、坐标高程系统1、平面坐标采用1954年北京坐标系。
2．高程系统采用1985年国家高程基准.二、技术标准- 2 -第五章控制测量一、坐标系统和高程系统平面坐标采用1954年北京坐标系，高程采用1985年国家高程基准。
二、平面控制测量（一）平面控制点的基本精度要求三、四等GPS控制网中最弱相邻点的相对点位中误差不得超过±5cm；一、二级控制点相对于起算点的最弱点点位中误差不得超过±5cm.（二）一、二级GPS控制网控制测量1．一、二级GPS控制网布设该测区E级GPS控制网共布设12点,平均边长0.6 km；E 级GPS控制网基础下加密一级GPS控制网，共布设约60 点，平均边长0。
2 km。
- 3 -2．选点、埋石GPS点之间由于边长较长，原则上不要求相互之间通视，但为了便于以后的发展使用，每个控制点至少有一个方向与同等级或高一等级的控制点通视；同时点位还应满足以下要求：视野开阔，通视条件好,便于发展；坚实稳定,易于永久保存;远离大功率无线电发射源200米和高压输电线路50米；视场内障碍物的高度角满足GPS观测条件；交通便利；符合上述条件的旧有控制点可利用其标石和觇标。
地形图测量方案
地形图测量方案
地形图是通过测量、绘制、描绘地面的各种物理和自然特征所
制作的地图。
在建筑、交通工程、城市规划等领域中，地形图的准
确性和详尽程度对项目设计和实施至关重要。
本文将介绍地形图的
测量方案，包括数据收集、仪器和辅助设备的使用以及数据处理的
基本流程。
一、数据收集
1. 堪察资料收集：在进行地面测量之前，首先应该收集一些地
形学资料，例如图纸、籍贯记录、空照照片、地形地貌分析等。
这
些资料可以帮助定位，并在实际测量中提供一些参考数据。
2. 地形地貌分析：在进行实际测量之前，需要对测量区域的地
貌进行分析。
根据地势起伏和交通条件合理设立控制点和测量线。
根据地勘报告和实际情况，选定合适的控制点数量、位置和精度。
3. GPS 定位：全球定位系统（GPS）可以帮助确定控制点的位置、应用到辅助测量和导航系统中。
另外，可以使用在线地图和导
航软件确定测量区域，并获得相应的经纬度坐标。
二、测量仪器和辅助设备
1. 双目低空摄影测量仪：该设备采用双目立体技术，测量数据
具有三维信息。
在进行坡度和曲率测量时，可以获得更准确的数据。
测量仪器的选择应根据定位、精度要求和预算等因素。
「原始地形测量工作技术方案」

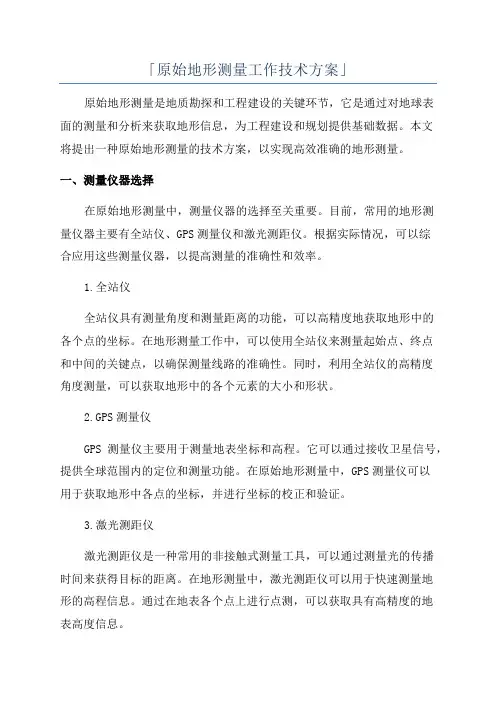

「原始地形测量工作技术方案」原始地形测量是地质勘探和工程建设的关键环节，它是通过对地球表面的测量和分析来获取地形信息，为工程建设和规划提供基础数据。
本文将提出一种原始地形测量的技术方案，以实现高效准确的地形测量。
一、测量仪器选择在原始地形测量中，测量仪器的选择至关重要。
目前，常用的地形测量仪器主要有全站仪、GPS测量仪和激光测距仪。
根据实际情况，可以综合应用这些测量仪器，以提高测量的准确性和效率。
1.全站仪全站仪具有测量角度和测量距离的功能，可以高精度地获取地形中的各个点的坐标。
在地形测量工作中，可以使用全站仪来测量起始点、终点和中间的关键点，以确保测量线路的准确性。
同时，利用全站仪的高精度角度测量，可以获取地形中的各个元素的大小和形状。
2.GPS测量仪GPS测量仪主要用于测量地表坐标和高程。
它可以通过接收卫星信号，提供全球范围内的定位和测量功能。
在原始地形测量中，GPS测量仪可以用于获取地形中各点的坐标，并进行坐标的校正和验证。
3.激光测距仪激光测距仪是一种常用的非接触式测量工具，可以通过测量光的传播时间来获得目标的距离。
在地形测量中，激光测距仪可以用于快速测量地形的高程信息。
通过在地表各个点上进行点测，可以获取具有高精度的地表高度信息。
二、测量方法选择在进行原始地形测量时，应根据实际情况选择合适的测量方法，以确保测量结果的准确性和可靠性。
主要有以下几种常用的测量方法：1.四边闭合法四边闭合法是一种比较常用的测量方法，适用于平坦或规则的地形。
通过在地形四个角上设置测量点，使用全站仪或GPS测量仪测得这些点的坐标，并按闭合环的原则进行校正和微调，以获得准确的地形形状和高程信息。
2.建筑物连续测量法建筑物连续测量法适用于城市地区和建筑工地的地形测量。
通过设置测量点在建筑物的各个角落，并使用全站仪或GPS测量仪测得这些点的坐标，并进行校正和微调。
此外，可以使用激光测距仪来获取建筑物的高度信息，以获得完整的地形数据。
地形测量 方案

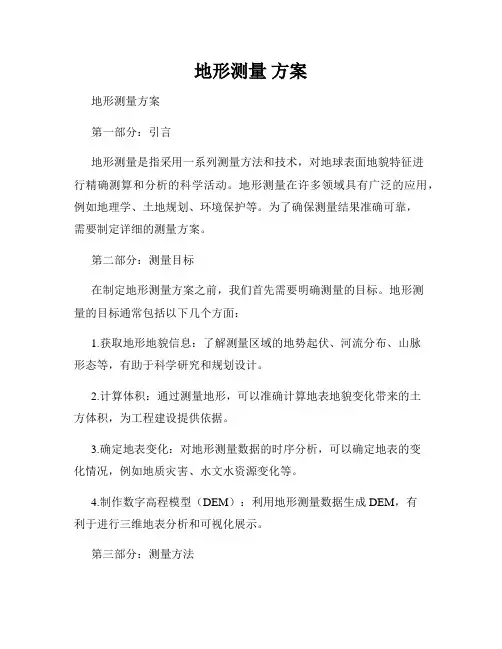

地形测量方案地形测量方案第一部分：引言地形测量是指采用一系列测量方法和技术，对地球表面地貌特征进行精确测算和分析的科学活动。
地形测量在许多领域具有广泛的应用，例如地理学、土地规划、环境保护等。
为了确保测量结果准确可靠，需要制定详细的测量方案。
第二部分：测量目标在制定地形测量方案之前，我们首先需要明确测量的目标。
地形测量的目标通常包括以下几个方面：1.获取地形地貌信息：了解测量区域的地势起伏、河流分布、山脉形态等，有助于科学研究和规划设计。
2.计算体积：通过测量地形，可以准确计算地表地貌变化带来的土方体积，为工程建设提供依据。
3.确定地表变化：对地形测量数据的时序分析，可以确定地表的变化情况，例如地质灾害、水文水资源变化等。
4.制作数字高程模型（DEM）：利用地形测量数据生成DEM，有利于进行三维地表分析和可视化展示。
第三部分：测量方法根据测量目标，我们需要选择合适的测量方法。
常用的地形测量方法包括：1.全站仪测量：全站仪是一种精密测量仪器，可以测量水平角、垂直角和斜距，通过连续观测一系列点位，获取地形地貌数据。
2.GPS测量：利用全球定位系统（GPS）进行地形测量，可以快速获取大范围区域的经纬度坐标和高程数据。
3.激光雷达测量：激光雷达是一种高精度的测量设备，可以通过发射和接收激光脉冲，精确测量地表的三维坐标。
4.卫星遥感测量：利用遥感技术获取卫星图像，通过解析图像数据，可以获取地表地貌信息。
第四部分：测量方案➀确定测量区域：根据测量目标和要求，选择具有代表性的测量区域，确保测量结果的准确性和可靠性。
➁设置测量控制点：根据测量区域的大小和复杂程度，合理设置测量控制点，控制点的布设应密集、均匀，以确保整个测量区域的测量精度。
➂测量数据采集：根据选择的测量方法，进行测量数据的采集。
在采集过程中，应严格按照测量仪器的操作规程进行操作，保证数据的准确性和一致性。
➃数据处理与分析：将采集到的测量数据导入计算机，进行数据处理与分析。
地形测量作业技术方案
地形测量作业技术方案(一)地形测量工艺流程图（二）地形测量方法及要求一、说明本指导书只适用于工程施工中局部范围内的大比例尺地形图测量。
地形测量控制网点是在施工控制网基础上加密得到的，坐标系统和高程系统应与施工坐标系、高程系统相一致。
远离工区时，也可以采用北京坐标系或独立坐标系统。
比例尺为1：200、1：500、1：1000和1：2000，按正方形或矩形法分幅。
图式符号执行国家最新版本的《1:500 1:1000 1:2000地形图图式》。
地形测量由于外业数据采集和内业成图所使用的仪器和软件不同而采用不同的方法，不论采用何种方法，成图都必须满足规范要求和用户要求。
本指导书中用字母M表示地形图比例尺分母。
二、图根控制点(包括测站点)的测量1．一般规定1.1图根点是直接供测图使用的平面和高程控制点，可在各等级控制点上采用经纬仪交会法、测距导线法、全站仪坐标法、三角高程、水准测量、GPS等方法测量。
1.2图根点或测站点的精度以相对于邻近控制点的中误差来衡量，其点位中误差不应超过图上±0.1㎜；其高程中误差不应超过测图基本等高距的1/10。
1.3为了节约，图根点可以采用临时地面标志。
1.4图根点的密度因测图使用的仪器不同要求也不同，只要能够保证碎部点的平面高程精度即可。
1.5测站点可以在测图过程中根据需要随时测放。
2．图根点测量(略)三、地形测量测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与测图用途有关的各项要素。
地物、地貌的各项要素的表示方法和取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。
1．测量控制点测绘1.1测量控制点是测绘地形图和工程测量施工放样的主要依据，在图上应精确表示。
1.2各等级平面控制点、导线点、图根点、水准点，应以展点或测点位置为符号的几何中心位置，按图式规定符号表示。
