机械密封安装过程演示
带螺纹的机械密封安装方法

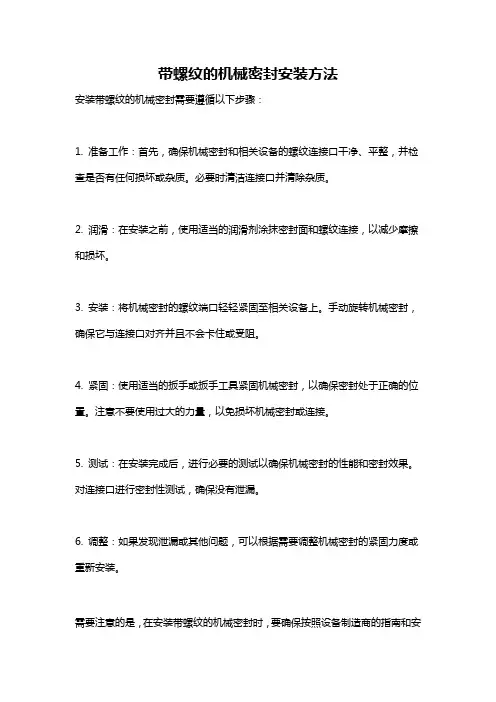

带螺纹的机械密封安装方法
安装带螺纹的机械密封需要遵循以下步骤：
1. 准备工作：首先，确保机械密封和相关设备的螺纹连接口干净、平整，并检查是否有任何损坏或杂质。
必要时清洁连接口并清除杂质。
2. 润滑：在安装之前，使用适当的润滑剂涂抹密封面和螺纹连接，以减少摩擦和损坏。
3. 安装：将机械密封的螺纹端口轻轻紧固至相关设备上。
手动旋转机械密封，确保它与连接口对齐并且不会卡住或受阻。
4. 紧固：使用适当的扳手或扳手工具紧固机械密封，以确保密封处于正确的位置。
注意不要使用过大的力量，以免损坏机械密封或连接。
5. 测试：在安装完成后，进行必要的测试以确保机械密封的性能和密封效果。
对连接口进行密封性测试，确保没有泄漏。
6. 调整：如果发现泄漏或其他问题，可以根据需要调整机械密封的紧固力度或重新安装。
需要注意的是，在安装带螺纹的机械密封时，要确保按照设备制造商的指南和安
装要求进行操作。
此外，如果你不确定如何正确安装密封，请咨询专业人士以避免出现问题。
机械密封安装
•检查轴/轴套没有涂层或硬化处理 •如果有涂层或硬化处理，确保安装合适 的螺钉 •依次拧紧，直到螺钉尖头恰好接触轴 •使用交替的方式均匀锁紧设备轴的驱动 螺钉
Copyright © 2013 AESSEAL plc Ref: AES-01 , May 20, slide 21
第三部分：密封安装
机械密封安装
第二部分： 尺寸检查
Copyright © 2013 AESSEAL plc Ref: AES-01 , May 20, slide 10
第二部分：安装前检查
安装前尺寸检查：
•轴/轴套直径 •填料箱孔径 •填料箱深度 •螺栓分布（PCD） •首个障碍物深度 •压盖最大直径 •轴套相对于密封的最终位置
Copyright © 2013 AESSEAL plc Ref: AES-01 , May 20, slide 11
机械密封安装
第三部分： 密封安装技巧
Copyright © 2013 AESSEAL plc Ref: AES-01 , May 20, slide 12
第三部分：密封安装
步骤一：
步骤五：
•移动和保持定位块 •沿着定位块槽移动一个定位块，确保密 封压盖和轴同心。 如果有紧急情况！ •更换定位块 •轻轻松开压盖螺母 •重新定位密封压盖 •再次拧紧螺母和再次确认同心度
Copyright © 2013 AESSEAL plc Ref: AES-01 , May 20, slide 23
机械密封安装
第一部分： 设备检查
Copyright © 2013 AESSEAL plc Ref: AES-01 , May 20, slide 3
第一部分：设备检查 轴的状况：
机械密封的安装
SERVICE: BUTANE TRANSFER A8-2875-039
BINGHAM X
CAD 32733-1
4X6X16H
PHILLIPS 66
PHILLIPS 66 SW EENY,TX
10P4/4A
A082 BSTFM
X P15 1 O15 1
BUTANE
137D F 3560 RPM
.687
TO N.O.
COUNTER-CLOCKWISE SHAFT ROTATION
1 D 2625 280 9205 2 0000 237 9549 3 A8 2875 017 7250 4 0000 233 9549 5 A9 2875 018 0550 6 0672 7 A9 2875 014 0550 8 A9 2875 043 0550 9 A8 2875 024 7500 10 1125 2005 000 0550 11 H 2625 438 7831 12 0000 243 9549 13 H 2875 495 0550 14 D 1876 534 7510 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35
2.625
4.812 CARTRIDGE LENGTH
.562
63 .002
1.937 D. P.002 SHAF T
1 2 0000 232 3 A8 2375 028 4 0000 229 5 C9 2375 020 6 7 A9 2375 014 8 A9 2375 066 9 A8 2375 105 10 1125 2005 000 11 H 2375 643 12 0000 226 13 F 2127 239 14 0000 243 15 D 2126 909 16 D 1937 389 17 1731 2408 000 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35
机械密封课件全解
1）抽空、气蚀或较长时间憋压，导致密封破 坏； 2）对泵实际输出量偏小，大量介质泵内循环， 热量积聚，引起介质气化，导致密封失效； 3）回流量偏大，导致吸人管侧容器(塔、釜、 罐、池)底部沉渣泛起，损坏密封； 4）对较长时间停运，重新起动时没有手动盘车 ，摩擦副因粘连而扯坏密封面； 5）介质中腐蚀性、聚合性、结胶性物质增多； 6）环境温度急剧变化； 7）工况频繁变化或调整； 8）忽然停电或故障停机等。离心泵在正常运转 中忽然泄漏，如不能及时发现，往往会酿成较大 事故或损失，须予以重视并采取有效措施。
机封的弹性元件
4）集装式机械密封
所谓集装式机械密封就是通过密封自带轴套和端盖 将单（双）端面机械密封组合在一起，为整体安装形 式。将其安装到泵上后，不做任何调整（包括弹簧的 压缩量），只需固定轴套和压盖再把剖分式卡环（见 下图中的A）取下，即可投入使用。集装式机械密封在 设计上还有一个特点：卡环的（轴向）宽度就等于弹 簧的压缩量，因此，从外部就可以知道该值的大小。
5）其他分类
按密封腔温度分 t＞150℃ 80＜t≤150℃ -20≤t≤80℃ t＜-20℃ 按密封腔压力分 p＞15MPa 3＜p≤15MPa 1＜p≤3MPa 常压≤p≤1MPa 负压
高温机械密封 中温机械密封 普温机械密封 低温机械密封 超高压机械密封 高压机械密封 中压机械密封 低压机械密封 真空机械密封
3、弹性元件材料
1）弹簧材料 对弹簧材料的要求是：弹性好，耐介质 腐蚀。常用弹簧材料有不锈弹簧钢(1Cr18Ni9Ti等)、铬钢 (3Cr13、4Cr13等)、碳索弹簧钢(60si2Mn等)和磷青铜。 2）波纹管材料 对波纹管材料的要求是：良好的焊接 性能、较大的弹性、一定的耐腐蚀性。常用的波纹管材料 有铁基、铜基和镍基合金以及钛材等，一般以钛基中的镍 铬奥氏体带材为主，尤以1Cr18Ni12Mo2Ti用得最多。高 镍弹性合金被认为是制作波纹管较理想的材料，含铝的材 料用一般焊接技术时会遇到困难。目前国外用得最多的波 纹管材料有AM350（近似Cr16Ni45MnMo3N ）属于固溶 体、低强度、低硬度、高延伸率。
机械密封安装图文并茂演示
机械密封安装图文并茂演示机械密封是一种旋转机械的轴封装置。
比如离心泵、离心机、反应釜和压缩机等设备。
由于传动轴贯穿在设备内外，这样，轴与设备之间存在一个圆周间隙，设备中的介质通过该间隙向外泄漏，如果设备内压力低于大气压，则空气向设备内泄漏，因此必须有一个阻止泄漏的轴封装置。
轴封的种类很多，由于机械密封具有泄漏量少和寿命长等优点，所以机械密封是在这些设备最主要的轴密封方式。
机械密封安装的好坏有关系到密封的效果。
下面介绍下机械密封的结构和安装过程。
AIG318 集装式机械密封。
双端面机械密封演示幻灯片
轴头设计
23
24
25
26
搅拌轴直径计算
影响搅拌轴直径的四个因素 1、扭转变形 2、临界转速 3、扭转和弯矩联合作用下的强度 4、轴封处允许的径向位移
27
搅拌轴的力学模型
28
按扭转变形计算搅拌轴的直径
刚度条件
583 .6M n max
Gd 4 (1 4 )
[ ]
轴径
d
4.92(
[
M n max
某一带夹套的立式搅拌反应器，设备容积V=2.5 m3，操作容 积V0=2 m3，长径比（H/D）=1，工艺要求传热面积为7 m2， 搅拌功率为1.4KW，搅拌轴转速为50r/min。已知釜内压力为 0.2 Mpa，夹套内压力为0.3 Mpa，内筒壁厚10mm，内筒与 夹 套 采 用 相 同 材 料 ， [ σ]t=113Mpa，σs=235Mpa， G=8×104Mpa。
标准填料箱
表（8-13）
44
填料压盖高度：
h (1 ~ 2)H 33
45
机械密封
（端面密封）
动、静界面 密封点 径向密封 端面比压
46
动环和静环 弹簧压紧装置
密封圈
47
机械密封的分类
按密封面的对数分单 双端 端面 面机 机械 械密 密封 封表（8-14）
按密封元件置于釜体内外分内外装装式式机机械械密密封封
（3）导热性要好，能够将摩擦产生的热量尽快传递出去。
（4）高温高压条件下使用的填料，要求具有耐高温性能 及足够的机械强度。
42
植物纤维
填料非金属填料动 矿物 物纤 纤维 维
人造纤维
金属填料（钢、铅、铜等）
表（8-13）
43
机械密封安装步骤
机械密封 安装演示教程
广州天之山工业技术有限公司
广州天之山 集装式机械密封各部件名称
弹簧套筒
套筒胶圈
垫片
压盖 驱动螺钉
轴套胶圈 轴套 弹簧 动环 静环 静环胶圈
定位圈
广州天之山
序号 部件名称 1 动环O形圈 2 轴套O形圈 3 轴套 4 弹簧 5 动环 6 静环 7 静环O形圈 8 压盖 9 定位圈 10 驱动螺钉 11 定位螺钉 12 固定螺钉 13 定位块
材质
Vi ton/EPR/Aflas/Kalrez Vi ton/EPR/Aflas/Kalrez 316L不锈钢 Hastelloy C 316LSS-Carbon/TC/SiC 陶瓷/316L SS/CrOX/TC/SiC Vi ton/EPR/Aflas/Kalrez 316不锈钢 316L不锈钢 不锈钢 不锈钢 不锈钢 硬塑/ 铜
步骤பைடு நூலகம்一
泵解体
广州天之山
步骤之二
检查轴套 光洁度
直径 长度
当不符合 要求时
必须更换
广州天之山
步骤之三
检查 填料腔尺寸
直径 深度 端面平整度 垂直度
广州天之山
步骤之四
打磨轴套
广州天之山
步骤之五
端面清理
广州天之山
步骤之六
轴套润滑 涂防卡剂
机械密封 包装内有
配置 替代产品： MOLYKOTE
1000 111 55M
清理填料 腔端面
清理余胶 中分面纸垫
广州天之山
步骤之十四
端面施胶 保证密封
广州天之山
步骤之十五
机械密封 法兰固定
广州天之山
步骤之十六
动环与轴 的定位
机械密封安装说明 Mechanical Seal Installation REV.001
