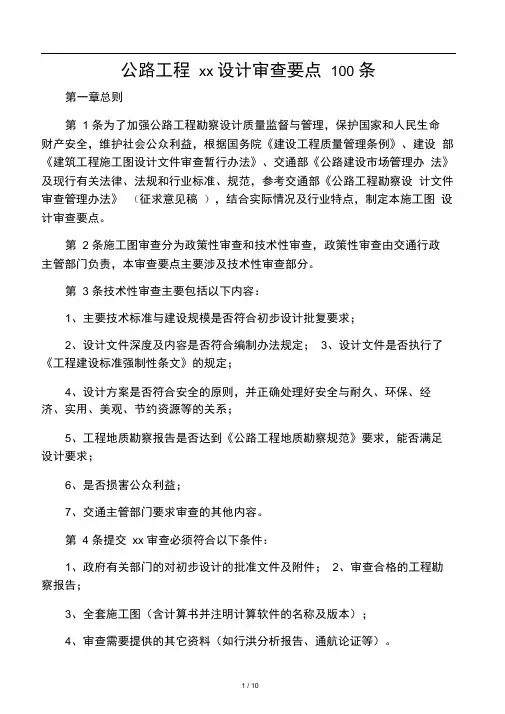

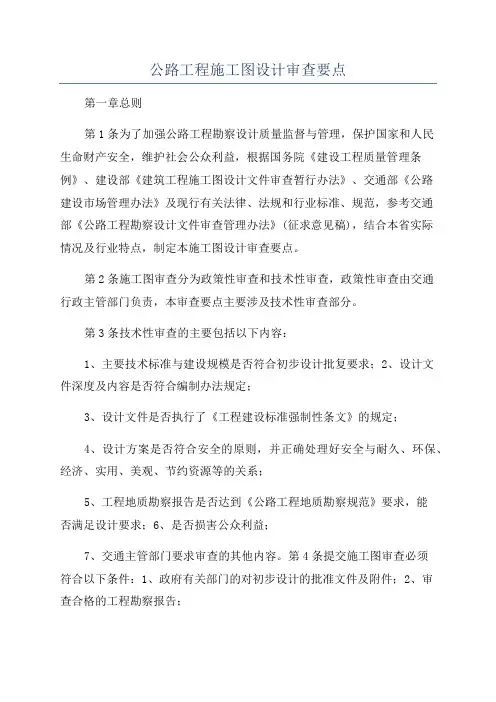

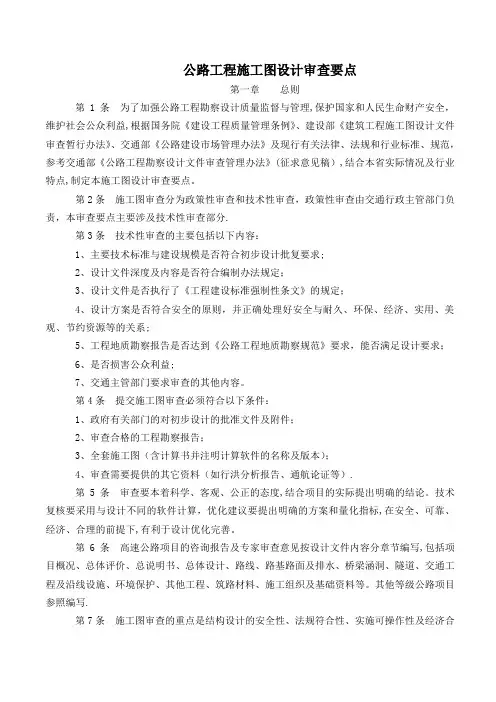

公路工程施工图设计审查要点100条

.公路工程施工图设计审查要点100条第一章总则第1条为了加强公路工程勘察设计质量监督与管理，保护国家和人民生命财产安全，维护社会公众利益，根据国务院《建设工程质量管理条例》、建设部《建筑工程施工图设计文件审查暂行办法》、交通部《公路建设市场管理办法》及现行有关法律、法规和行业标准、规范，参考交通部《公路工程勘察设计文件审查管理办法》(征求意见稿)，结合实际情况及行业特点，制定本施工图设计审查要点。

第2条施工图审查分为政策性审查和技术性审查，政策性审查由交通行政主管部门负责，本审查要点主要涉及技术性审查部分。第3条技术性审查主要包括以下内容：

1、主要技术标准与建设规模是否符合初步设计批复要求；

2、设计文件深度及内容是否符合编制办法规定；

3、设计文件是否执行了《工程建设标准强制性条文》的规定；

4、设计方案是否符合安全的原则，并正确处理好安全与耐久、环保、经济、实用、美观、节约资源等的关系；

5、工程地质勘察报告是否达到《公路工程地质勘察规范》要求，能否满足设计要求；

6、是否损害公众利益；

7、交通主管部门要求审查的其他内容。

第4条提交施工图审查必须符合以下条件：

1、政府有关部门的对初步设计的批准文件及附件；

2、审查合格的工程勘察报告；

3、全套施工图（含计算书并注明计算软件的名称及版本）；

4、审查需要提供的其它资料（如行洪分析报告、通航论证等）。

第5条审查要本着科学、客观、公正的态度，结合项目的实际提出明确的结论。

技术复核要采用与设计不同的软件计算，优化建议要提出明确的方案和量化指标，在安全、可靠、经济、合理的前提下，有利于设计优化完善。

第6条高速公路项目的咨询报告及专家审查意见按设计文件内容分章节编写，包括项目概况、总体评价、总说明书、总体设计、路线、路基路面及排水、桥梁涵洞、隧道、交通工程及沿线设施、环境保护、其他工程、筑路材料、施工组织及基础资料等。

其他等级公路项目参照编写。第7条施工图审查的重点是结构设计的安全性、法规符合性、实施可操作性及经济合理性。

第二章总体评价第8条评价设计文件的内容是否齐全，是否符合《编制办法》及《公路设计图表示例》的格式和深度要求。第9条评价设计文件是否执行了初步设计文件批复意见，是否符合《工程建设标准强制性条文》，是否满足现行标准、规范要求。

第10条评价设计文件所采用的地质、水文、地形等基础资料是否齐全、可靠。

第11条评价设计文件所体现的安全可靠性、经济合理性、技术先进性及施工操作性程度。

第12条指出设计文件存在的重大问题。第三章总说明书第13条审查总说明书是否包括地理位置图、说明书、平纵面缩图、主要技术经济指标表及附件等内容。

第14条重点审查说明书是否详细阐述了《工程建设标准强制性条文》的执行情况，是否对初设批复意见的执行情况进行了逐条阐述。第四章总体设计第15条重点审查平面总体设计图，检查图中内容是否齐全、正确，各结构物的设置是否满足功能需要。

第16条评价各专业之间的整体协调性，检查各结构物设置的经济合理性。第17条对说明中有关总体实施步骤及工序衔接的可行性进行评价。第18条对特别困难路段或特殊结构物，必要时提请设计补充全景透视图或三维动态模型，检查空间立体线形的连续性、均衡性及结构物之间的协调性。

第五章路线第19条审查该篇是否包括说明、平面图、纵断面图、直线曲线及转角表、导线点成果表、总里程及断链-省略部分- 审查光电缆的芯数配置、型号规格、干线光芯分配是否合理。

第76条审查操作台、控制台、机柜等定制件的尺寸规格是否合理，结构形式是否满足使用要求。

第77条审查联网运行设计方案是否翔实可行，通道或接口的预留是否足够，相关设备和通信用房是否满足联网运行的规定和技术要求。第78条审查图像显示模式、压缩模式、储存模式、切换模

式是否切实可行。

第79条审查系统或设备运行的安全性设计是否可靠，包括线缆保护、病毒防护、接口冗余、报警显示、自测、自愈等功能的实现。

第80条核定机电工程与房建、土建等工程的工程界面划分是否明确合理。

第81条审查房建、通信、供电、监控等设计图表是否符合各相关专业的标准规范要求。

第82条审查单向二车道的高速公路，当连续纵坡大于3%的路段超过5km时，是否考虑上坡路段增设爬坡车道，下坡路段宜设置避险车道，平纵指标较低路段，因地制宜适当增设港湾式停车区等安全设施。其他等级公路结合地形适当增设安全设施，确保营运安全。第十一章其他工程第83条其他工程包括环境保护、绿化、改移工程、施工便道、筑路材料及施工组织计划等内容。

核查各项设计内容是否符合《编制办法》要求。第84条核查是否已将批准的环境报告书所提的环境保护方案纳入到施工图设计文件中，各项环保措施是否合理可行。第85条检查绿化设计是否结合沿线自然景观，因地制宜，核查互通立交、服务区等重点景区的绿化设计是否经济合理。

第86条核查服务区、管理区、养护工区等区域的污水处理设计是否齐全、合理、可行，处理结果是否符合满足水质要求。

第87条重点审查改路、改河、改溪、辅道等改移工程内容

是否齐全、合理，原则上不低于原标准，必要时结合批准的规划进行设计。

第88条核查施工便道及租用场地是否满足施工要求，宜避开基本农田、主要经济作物用地、军用基地、学校及医院等区域。

第89条核查筑路材料分布示意图中内容是否齐全、明确，核查各材料的质量、储量、采运条件及试验成果是否合理、可信。

第90条核查是否按《编制办法》要求编制了概略施工组织计划，对关键工程提出的施工建议是否合理可行。第十二章基础资料第91条基础资料包括工程勘察、水文分析、地形测绘、环境评价、水土保持评价、地质灾害评价、与沿线政府和相关部门签订的协议、会议纪要及与设计有关的其他资料，核查其内容的完整性和真实性。

第92条重点审查工程勘察的范围和深度是否满足设计和施工的需要，所提供的地质参数是否完整、准确。

第93条审查不良工程地质类型的划分及影响范围评价是否准确，提出的建议措施是否具有针对性和合理性。第94条核查软土地基的路基是否有专门的工程勘察分析，沿山的软基区段是否有横向工程勘察分析，高挖方边坡是否进行必要的专项工程勘察及稳定分析，其工程勘察资料及分析结论是否准确，能否满足路基稳定和安全设计需要。第95条核查水文地质条件对工程的影响分析是否合理，提出的结论、建议措施是否可行。

第96条核查水文调查及计算资料是否完整可信，核查相关部门提出的通航和交叉等净空要求的资料是否完整合理，评价通航论
