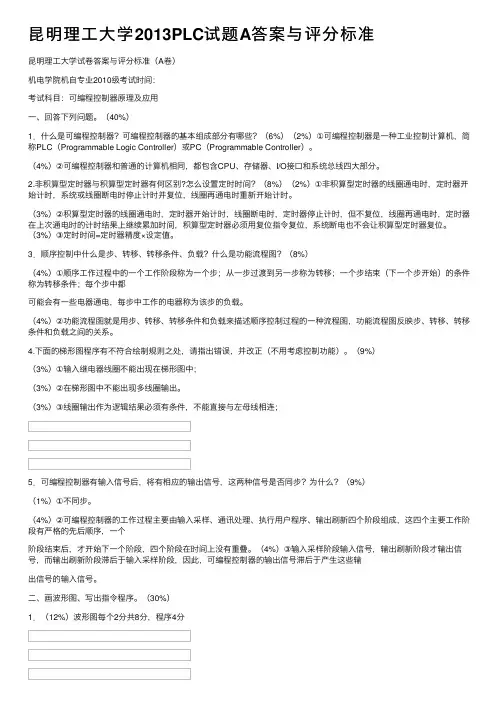

昆明理⼯⼤学2013PLC试题A答案与评分标准昆明理⼯⼤学试卷答案与评分标准(A卷)机电学院机⾃专业2010级考试时间:考试科⽬:可编程控制器原理及应⽤⼀、回答下列问题。
(40%)1.什么是可编程控制器?可编程控制器的基本组成部分有哪些?(6%)(2%)①可编程控制器是⼀种⼯业控制计算机,简称PLC(Programmable Logic Controller)或PC(Programmable Controller)。
(4%)②可编程控制器和普通的计算机相同,都包含CPU、存储器、I/O接⼝和系统总线四⼤部分。
2.⾮积算型定时器与积算型定时器有何区别?怎么设置定时时间?(8%)(2%)①⾮积算型定时器的线圈通电时,定时器开始计时,系统或线圈断电时停⽌计时并复位,线圈再通电时重新开始计时。
(3%)②积算型定时器的线圈通电时,定时器开始计时,线圈断电时,定时器停⽌计时,但不复位,线圈再通电时,定时器在上次通电时的计时结果上继续累加时间,积算型定时器必须⽤复位指令复位,系统断电也不会让积算型定时器复位。
(3%)③定时时间=定时器精度×设定值。
3.顺序控制中什么是步、转移、转移条件、负载?什么是功能流程图?(8%)(4%)①顺序⼯作过程中的⼀个⼯作阶段称为⼀个步;从⼀步过渡到另⼀步称为转移;⼀个步结束(下⼀个步开始)的条件称为转移条件;每个步中都可能会有⼀些电器通电,每步中⼯作的电器称为该步的负载。
(4%)②功能流程图就是⽤步、转移、转移条件和负载来描述顺序控制过程的⼀种流程图,功能流程图反映步、转移、转移条件和负载之间的关系。
4.下⾯的梯形图程序有不符合绘制规则之处,请指出错误,并改正(不⽤考虑控制功能)。
(9%)(3%)①输⼊继电器线圈不能出现在梯形图中;(3%)②在梯形图中不能出现多线圈输出。
(3%)③线圈输出作为逻辑结果必须有条件,不能直接与左母线相连;5.可编程控制器有输⼊信号后,将有相应的输出信号,这两种信号是否同步?为什么?(9%)(1%)①不同步。
《电气控制与PLC原理及应用》试卷A及答案
《电气控制与PLC原理及应用》试卷A一、单项选择题(每题2分,共20分)1、熔断器的作用是( ) 。
A 控制行程B 控制速度C 短路或严重过载D 弱磁保护2、接触器的额定电流是指( ) 。
A 线圈的额定电流B 主触头的额定电流C 辅助触头的额定电流D 以上三者之和3、吸引线圈允许在额定电压的()范围内使用。
A 80%--105%B 75%--120%C 80%--100%D 70%--105%4、能用来表示电机控制电路中电气元件实际安装位置的是( ) 。
A 电气原理图B 电气布置图C 电气接线图D 电气系统图5、断电延时时间继电器,它的延时触点动作情况是( )A 线圈通电时触点延时动作,断电时触点瞬时动作B 线圈通电时触点瞬时动作,断电时触点延时动作C 线圈通电时触点不动作,断电时触点瞬时动作D 线圈通电时触点不动作,断电时触点延时动作6、增/减计数指令的缩写字母是()。
A CTUB CTUDC CTD D CUCD7、下述对PLC存储器描述错误的是()。
A 存放输入信号B 存放用户程序C 存放数据D 存放系统程序8、装载指令是()A LDB ANDC ORD OUT9、()用来表示输出映像寄存器。
A IB VC QD L10、OR(或操作)指令的作用是( )。
A 用于单个常开触点与前面的触点串联连接B 用于单个常闭触点与上面的触点并联连接C 用于单个常闭触点与前面的触点串联连接D 用于单个常开触点与上面的触点并联连接二、填空题(每空1.5分,共30分)1、电器可分为____________和____________两大类。
我国现行标准是将工作电压____________,____________以下的电气线路中的电气设备称为低压电气。
2、按照工作原理的不同,可将低压电器分为_________________和_________________。
3、熔断器主要由______________和_______________组成。
《电气控制与PLC原理及应用》试卷A及答案
《电气控制与PLC原理及应用》试卷A及答案
1、PLC技术的核心是:
A、电路技术
B、计算机技术
C、数据处理技术
D、程序控制技术
答案:D、程序控制技术
