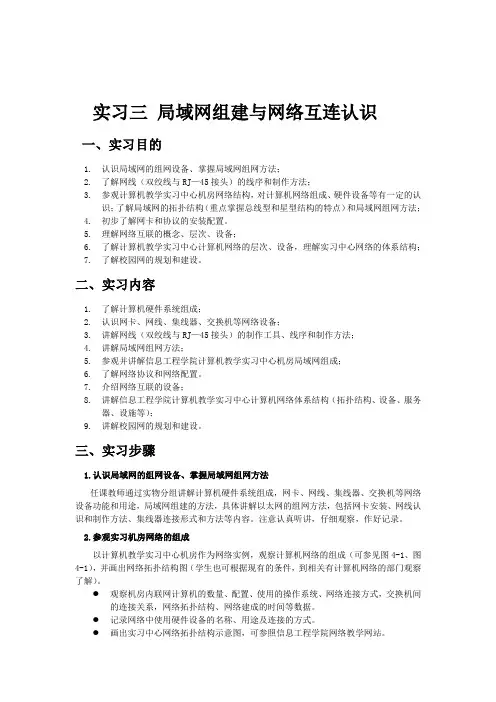

实验三 局域网组建与网络互连的认识

实习三局域网组建与网络互连认识

（一）、实习目的

1.认识局域网的组网设备、掌握局域网组网方法；

2.了解网线（双绞线与RJ?45接头）的线序和制

作方法；

3.参观计算机教学实习中心机房网络结构，对计算

机网络组成、硬件设备等有一定的认识；了解

局域网的拓扑结构（重点掌握总线型和星型结

构的特点）和局域网组网方法；

4.初步了解网卡和协议的安装配置。

5.理解网络互联的概念、层次、设备；

6.了解计算机教学实习中心计算机网络的层次、设

备，理解实习中心网络的体系结构；

7.了解校园网的规划和建设。

（二）、实习内容

1.了解计算机硬件系统组成；

2.认识网卡、网线、集线器、交换机等网络设备；

3.讲解网线（双绞线与RJ-45接头）的制作工具、

线序和制作方法；

4.讲解局域网组网方法；

5.参观并讲解信息工程学院计算机教学实习中心

机房局域网组成；

6.了解网络协议和网络配置。

7.介绍网络互联的设备；

8.讲解信息工程学院计算机教学实习中心计算机

网络体系结构（拓扑结构、设备、服务器、设

施等）；

9.讲解校园网的规划和建设。

（三）、实习要求

1.认真观察、仔细记录；

2.课后围绕思考题小组讨论；

3.在实习报告中根据实习内容和参观过程，简述

实习中心或校园网的组成。

（四）、实习步骤

1 了解双绞线、RJ—45接头的制作方法

认识五类双绞线的结构：观察双绞线的对数，颜色标识。实习使用双绞线是5类线。由8根线

组成。认识RJ-45接头（水晶头）的结构：RJ-45水晶头由金属片和塑料构成,特别需要注意

的是引脚序号,当金属面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重

要不能搞错。了解双绞线与RJ—45接头连接方式，直通线、交叉线制作方法。通常将计算机

与信息盒（或交换机等）间连接的双绞线称为跳线，RJ-45连接器和双绞线线序有568A和568

B两种线序，双绞线跳线的制作方法有直通线和交叉线两种类型，工程中使用比较多的

是EIA/TIA打线方法。

2.认识局域网的组网设备、掌握局域网组网方法

老师通过实物分组讲解计算机硬件系统组成，网卡、网线、集线器、交换机等网络设备功能

和用途，局域网组建的方法，具体讲解以太网的组网方法，包括网卡安装、网线认识和制作

方法、集线器连接形式和方法等内容。

3.参观实习机房网络的组成

以计算机教学实习中心机房作为网络实例，观察计算机网络的组成。观察机房内联网计算机

的数量、配置、使用的操作系统、网络连接方式，交换机间的连接关系，网络拓扑结构、网

络建成的时间等

4.网络互连参观认识

分组参观信息工程学院计算机教学实习中心计算机网络互连方式，介绍网络互连的拓扑结

构，互连设备、服务器、其它网络设施。

5.认识校园网构成和网络互连情况

通过校园拓扑结构图，介绍学校网络整体拓扑结构、网络互连情况、络提供的主要功能。介

绍解校园网的规划和建设的有关内容，使学生对校园网有较为全面的认识。

（五）、思考问题

1.局域网组成有哪些基本设备，作用是什么？

主机：包括各种类型的计算机，通常局域网的主机是微型计算机。网络适配器：用于实现

计算机与局域网通信接口。传输介质：用于计算机和网络设备间的连接，它是实现高速通

信的传输介质，如双绞线，同轴电缆和光缆等。网络连接设备：用于连接计算机或其他网

络的连接设备，通常是集线器、交换机等。网络操作系统：负责整个网络系统同的软硬件

源管理、网络通信和任务调度，提供用户与网络之间的接口以及网络系统的安全性服务

等。网络应用软件：实现网络服务的各种软件集合

2.计算机与网络连接设备（集线器、交换机）如何

连接？

外网接口接到交换机上的WAN口，集线器的WAN 口接到交换机的LAN口，电脑接到集线器的其

他口。

3、网线连接器接好后，直接插到微机的网卡上，是否就算网络连通，互相能共享，彼此能访

问对方?

电脑还是设置IP地址、子网掩码、网关、DNS等 这样只能算是你的LAN通了， 就是连到你

所谓的网络连接器上的电脑组成的局域网通了 如果网线、设置没问题的话 局域网理的电

脑能共享、互相访问。

4.集线器、交换机有哪些连接方式？说明应使用双绞线的连接（直通、交叉）类型?

集线器与交换机之间可以用级联的方式连接 同层设备使用交叉线连接 不通层设备使用直通

线连接 堆叠式 级联 单一交换机结构 使用直通类型连接。

5、网络互联的层次模型，主要设备及功能是什么？

物理层互联设备为中继器。中继器在不通电缆段之间复制位信号主要解决局域网距离的延伸问题,互联是不需要进行协议转换,只需要对信号进行再生放大,将两个以上距离较远的屋里昂罗连接在一起构成一个物理局域网。数据链路层互联设备为网桥，网桥在局域网之间存储转发数据帧主要用于局域网设备与互联网问题，即将两个以上独立的屋里

网络连接在一起构成一个逻辑局域网。网络层互联设备是路由器，路由器在不同的网络之间存储转发数据分组解决了网络之间的存储转发与分组问题。高层互联设备是网关网关实现传输层及以上各层协议不通的网络之间的互联，通过在网络的高层适用协议转换王城网络的互联。

二、实验/实习总结

实习时老师带领我们实习，分为两组组织观察了西农的校园局域网，使我们对局域网有了基本的认识。老师细心的讲解使我通过这次实习，了解到了局域网的组网设备、掌握局域网组网方

法。，对局域网有了初步的基本的认识，并且对网卡和协议的安装配置有了初步的了解在老师的带领下，我们还参观了与学校的局域网的部分设施和学校局域网的基本布局，知道了校园网组建连接方式。我以前对一些基本概念缺乏必要的理解，有时候还会搞混，在以后我需要加强对这些基本概念的记忆，更好的了解计算机网络，同时更加激发了我对计算机的学习兴趣。这部分内容较为重要，是局域网的重要内容，在以后的学习过程中起着重要的作用，同时这是这本书学习的核心内容，计算机网络技术这本书是以此为核心和目的.尽管这是次参观式的学习，但是却意义重大，最为西农的学生应该清楚自己学校的网络建设，同时更应该以此为契机学习好计算机技术，掌握扎实的计算机知识，为自己的日后生活、工作奠定一定的基础。
