sony摄像机控制线序及命令
摄像机控制线缆针脚及线序说明
摄像机控制线缆针脚及线序说明
本文档主要介绍华为摄像机控制线缆、线缆连接器及接线关系。
摄像机控制线线缆示意图如图1所示，线缆两端分别连接CloudLink系列会议电视终端的RJ45接口和摄像机的VISCA接口。
图1 华为摄像机控制线缆示意图
连接RJ45接口和VISCA接口的连接器如图2和图3所示，分别为：✓RJ45连接器：网口连接器-8pin-8bit-屏蔽-水晶头模型插头
✓8pin连接器：圆形连接器-8pin-直公
图2 RJ45连接器示意图
图3 8pin连接器示意图
摄像机线缆连接器的接线关系如下表1所示。
表1 接线关系
备注：对于CloudLink系列终端只支持RS232协议，最大传输长度建议30m。
会议摄像机VISCA协议中控编程控制代码
一、SONY会议摄像机中控编程接线1、SONY摄像头RS-232控制连接方法1、RS-232 Mini-DIN 8-pin的端口定义：2、RS-232的连接方式：（1）电脑或普通的控制键盘和SONY摄像头连接方法：SONY摄像头级联连接方法：2、SONY摄像头RS-422控制连接方法1、RS-422 9-pin的SONY EVI和SRG系列端口定义：2、RS-422 9-pin的SONY BRC系列端口定义：二、SONY摄像头中控编程控制代码上：8X 01 06 01 VV WW 03 01 FF下：8X 01 06 01 VV WW 03 02 FF左：8X 01 06 01 VV WW 01 03 FF右：8X 01 06 01 VV WW 02 03 FF（X表示摄像头的编号，VV代表上下的速度，WW代表左右的速度<0-18>16进制）停止：8X 01 06 01 18 18 03 03 FF焦距近：8X 01 04 07 2P FF（P表示速度<0-7>）焦距远：8X 01 04 07 3P FF存储：8X 01 04 3F 01 0P FF（P表示预置位的序号）调用：8X 01 04 3F 02 0P FF级联命令：88 01 00 01 FF 88 30 01 FF 81 09 00 02 FF 81 09 00 02 FF(多台摄像机串联需发送连接命令以确定每台摄像机的地址位)20个预置位的代码(指向命令)：8X 01 06 02 VV WW 0Y 0A 0B 0C 0D 0E 0F 0G 0H 0I FF 8X 01 04 47 0P 0Q 0R 0S FF 位置查询的后11位和0Y 0A 0B 0C 0D 0E 0F 0G 0H 0I FF一一对应，焦距查询的后5位和0P 0Q 0R 0S FF一一对应。
查询地址码：8X 09 06 12 FF查询焦距地址：8X 09 04 47 FF1到16个用本身摄像头的预置位代码，17到20个预置位用查询代码查出预置位代码编入中控就可以。
索尼 DCR-HC14E 15E摄像机 操作指南
© 2004 Sony Corporation3-089-850-91(1)摄像机操作指南 [CS]使用本机之前，请先详读本说明书，然后妥善保存以备将来参考之用。
欢迎惠顾！祝贺您购用此 Sony 牌数字 Handycam 摄像机。
使用本机，您能以优质的图像和声音记录下您生活中的珍贵片断。
这架便携式摄像机既满载着先进的功能，又极易使用。
您很快就能拍摄出为今后留下美好回忆的家庭生活录像。
警告为防止本机引发火灾或电击，请勿让本机受雨淋或受潮。
为避免触电，请勿擅自拆下机壳（或后盖）。
维修检查仅可委托专业人员进行。
注意指定频率的电磁场可能会影响本机的图像和声音。
本产品经测试符合 EMC 规格中的有关限制。
使用短于 3 米的连接用电缆。
须知如果静电或电磁场导致数据传送失败，请重新启动应用软件或拔下 USB 电缆后再将其插入。
23核查本机的附件1AC-L15A/L15B 交流电源转接器（1），电源线（1）（p. 13）2NP-FM30 充电式电池（1）（p. 12）3A/V 连接电缆（1）（p. 37）4无线遥控器（1）（仅限于 DCR-HC15E，p. 58）5遥控器用 R6（AA）电池（2）（仅限于 DCR-HC15E，p. 125）6镜头盖（1）（p. 121）确保您的摄像机带有以下附件。
若因摄像机、存储媒体等的故障而无法摄像或放像，对拍摄内容恕不予以补偿。
7插槽盖（1）8USB 电缆（1）9CD-ROM（SPVD-012 USB 驱动程序）（1）0清洁布（1）（p. 114）qa 21－针转接器*（1）（p. 38）*仅限于底部表面印有 标记的机型。
主要特性主要特性目录核查本机的附件 (3)主要特性 (4)快速使用指南 (8)使用之前使用本说明书 (10)第一步准备电源 (12)安装充电式电池 (12)充电式电池的充电 (13)检查充电式电池的状态－电池信息 (15)连接至墙上电源插座 (16)第二步设定日期和时间 (17)第三步使用触摸板 (18)摄像－基本操作拍摄图像 (20)拍摄逆光物体－逆光功能 (28)在黑暗下拍摄－夜间拍摄 (29)查看拍摄的图像－终点查找／编辑查找／摄像回顾 (30)放像－基本操作播放录像带 (32)显示屏幕指示－显示功能 (33)在电视机上观看图像...........................37高级摄像操作像片录制 (39)自拍 (40)手动调整白平衡 (42)使用宽屏幕方式 (43)使用渐变功能 (44)使用特殊效果－图像效果 (47)使用 PROGRAM AE (48)手动调整曝光 (50)使用点测光功能－灵活点测光 (51)手动聚焦 (52)使用点聚焦功能－点聚焦 (53)间隔摄像 (54)逐帧摄像－帧摄像 (55)使用取景器 (56)高级放像操作使用图像效果播放录像带 (57)快速查找场面－零点设定存储（仅限于 DCR-HC15E） (58)利用标题查找已拍摄录像带的边界－标题查找（仅限于DCR-HC15E） (59)利用日期查找图像－日期查找（仅限于 DCR-HC15E） (60)查找像片－查找像片／扫描像片（仅限于 DCR-HC15E） (62)67使用之前目录编辑复制录像带..........................................64仅复制需要的场面－数字节目编辑............................66从录像机或电视机录像（仅限于 DCR-HC15E ）...................75从录像机插入一段场面－插入编辑（仅限于 DCR-HC15E）.............77声音的复录..........................................79用 Cassette Memory 在录像带上叠加标题.......................................82自作标题..............................................84用带 Cassette Memory 的录像带标示录像带....................................85删除 Cassette Memory 内的所有数据. (86)定制您的摄像机改变菜单设定 (87)故障检修故障类型及其解决方法.......................96自检显示............................................102警告指示............................................103警告信息............................................104其他信息可使用的录像带................................105关于“InfoLITHIUM”充电式电池...........................................................108关于 i.LINK .......................................110在海外使用本摄像机..........................112维修信息及使用前注意事项...............113规格. (119)快速指南零部件和控制键的识别.....................120索引 (127)8快速使用指南快速使用指南退出录像带按照上述操作，在步骤 2 中录像带舱完全打开后，退出录像带。
Sony D70-P的接线方式(含控制信号接口顺序)
电源适配器:12VDC/1000mA
通信接口端口）
1个 RS485（COM1）RS485发送、功率输出、2000M（连接摄像机或云台）
1个 RS485（COM2）RS485双向、标准485总线、1200M（连接摄像机或云台)
●按键：28个按键，橡胶+微动按键方式，100万次寿命
●控制SONY会议摄像机，地址位自动检测，预置位断电记忆功能
●SONY 会议摄像机菊花链最多7台串联控制，超过7台可加地址位码转换器
性能指标 尺寸：355（L）*150（W）*155（H）mm
重量：1.47kg
操作温度：-10℃-+70℃ 相对湿度：30%-90%（W/O condensation）
技术参数：
先进技术，铝合金外壳，6维组合摇杆，LCD蓝色液晶显示屏，双色按键背光，用于视频会议系统，监控系统，可控制监控摄像机以及SONY全系列EVI,BRC会议摄像机
●为SONY会议摄像机专业定制，控制SONY全系列：EVI-D70P,EVI-D100P,EVI-HD1,EVI-HD7V,EVI-HD3V,BRC-300P,BRC-H700P,BRC-Z700P,BRC-Z330
●最先进、可靠的技术，最优质的产品质量以及售前、售后服务保证
●采用最先进的六维操纵杆方便进行各种操作，手感舒适度极好
● RS485，RJ45 ，USB通信接口
●内含PELCO-D、PELCO-P, PANASONIC， SAMSUNG SONY VISCA等控制协议；多种波特率可选，硬盘录像机：海康，大华，大立，汉邦
1个 USB-D：USB2.0（连接电脑）
SONY EVI-D70P，接线方法：首先将D70P底座拨码开关的第三个拨码拨到422通讯，一般如果摄像机有422接口最好用422通讯，因为422通讯距离比较远（1200），SONY D70P 422同时兼容485信号，将控制键盘的485 - + 分别连接D70P 422接口的，3 ，4 针脚
sonyD70,sonyD100摄像头控制代码

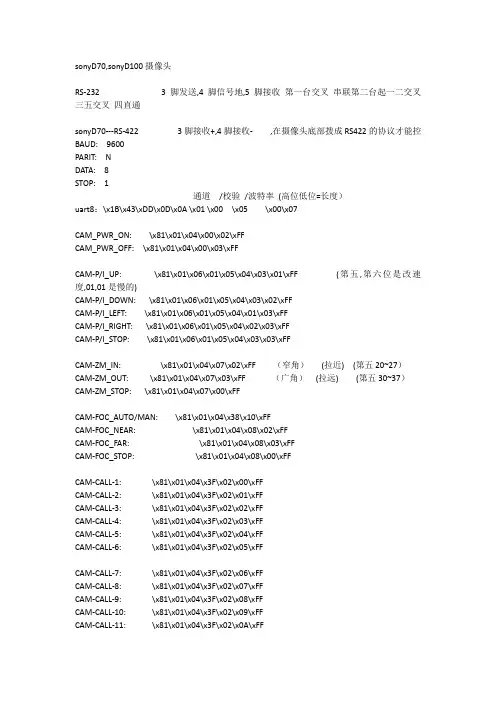

sonyD70,sonyD100摄像头RS-232 3脚发送,4脚信号地,5脚接收第一台交叉串联第二台起一二交叉三五交叉四直通sonyD70---RS-422 3脚接收+,4脚接收- ,在摄像头底部拨成RS422的协议才能控BAUD: 9600PARIT: NDATA: 8STOP: 1通道/校验/波特率(高位低位=长度）uart8：\x1B\x43\xDD\x0D\x0A \x01 \x00 \x05 \x00\x07CAM_PWR_ON: \x81\x01\x04\x00\x02\xFFCAM_PWR_OFF: \x81\x01\x04\x00\x03\xFFCAM-P/I_UP: \x81\x01\x06\x01\x05\x04\x03\x01\xFF (第五,第六位是改速度,01,01是慢的)CAM-P/I_DOWN: \x81\x01\x06\x01\x05\x04\x03\x02\xFFCAM-P/I_LEFT: \x81\x01\x06\x01\x05\x04\x01\x03\xFFCAM-P/I_RIGHT: \x81\x01\x06\x01\x05\x04\x02\x03\xFFCAM-P/I_STOP: \x81\x01\x06\x01\x05\x04\x03\x03\xFFCAM-ZM_IN: \x81\x01\x04\x07\x02\xFF（窄角）(拉近) (第五20~27）CAM-ZM_OUT: \x81\x01\x04\x07\x03\xFF（广角）(拉远) (第五30~37）CAM-ZM_STOP: \x81\x01\x04\x07\x00\xFFCAM-FOC_AUTO/MAN: \x81\x01\x04\x38\x10\xFFCAM-FOC_NEAR: \x81\x01\x04\x08\x02\xFFCAM-FOC_FAR: \x81\x01\x04\x08\x03\xFFCAM-FOC_STOP: \x81\x01\x04\x08\x00\xFFCAM-CALL-1: \x81\x01\x04\x3F\x02\x00\xFFCAM-CALL-2: \x81\x01\x04\x3F\x02\x01\xFFCAM-CALL-3: \x81\x01\x04\x3F\x02\x02\xFFCAM-CALL-4: \x81\x01\x04\x3F\x02\x03\xFFCAM-CALL-5: \x81\x01\x04\x3F\x02\x04\xFFCAM-CALL-6: \x81\x01\x04\x3F\x02\x05\xFFCAM-CALL-7: \x81\x01\x04\x3F\x02\x06\xFFCAM-CALL-8: \x81\x01\x04\x3F\x02\x07\xFFCAM-CALL-9: \x81\x01\x04\x3F\x02\x08\xFFCAM-CALL-10: \x81\x01\x04\x3F\x02\x09\xFFCAM-CALL-11: \x81\x01\x04\x3F\x02\x0A\xFFCAM-CALL-12: \x81\x01\x04\x3F\x02\x0B\xFFCAM-CALL-13: \x81\x01\x04\x3F\x02\x0C\xFFCAM-CALL-14: \x81\x01\x04\x3F\x02\x0D\xFFCAM-CALL-15: \x81\x01\x04\x3F\x02\x0E\xFFCAM-CALL-16: \x81\x01\x04\x3F\x02\x0F\xFFCAM-SET-1: \x81\x01\x04\x3F\x01\x00\xFFCAM-SET-2: \x81\x01\x04\x3F\x01\x01\xFFCAM-SET-3: \x81\x01\x04\x3F\x01\x02\xFFCAM-SET-4: \x81\x01\x04\x3F\x01\x03\xFFCAM-SET-5: \x81\x01\x04\x3F\x01\x04\xFFCAM-SET-6: \x81\x01\x04\x3F\x01\x05\xFFCAM-SET-7: \x81\x01\x04\x3F\x01\x06\xFFCAM-SET-8: \x81\x01\x04\x3F\x01\x07\xFFCAM-SET-9: \x81\x01\x04\x3F\x01\x08\xFFCAM-SET-10: \x81\x01\x04\x3F\x01\x09\xFFCAM-SET-11: \x81\x01\x04\x3F\x01\x0A\xFFCAM-SET-12: \x81\x01\x04\x3F\x01\x0B\xFFCAM-SET-13: \x81\x01\x04\x3F\x01\x0C\xFFCAM-SET-14: \x81\x01\x04\x3F\x01\x0D\xFFCAM-SET-15: \x81\x01\x04\x3F\x01\x0E\xFFCAM-SET-16: \x81\x01\x04\x3F\x01\x0F\xFFCAM-HOME: \x81\x01\x06\x04\xFF (原点）设定地址码:\x88\x30\x01\xFF每次都要发一次代码给这组摄像机第1台是81 如:CAM_PWR_ON: \x81\x01\x04\x00\x02\xFF 第2台是82 如:CAM_PWR_ON: \x82\x01\x04\x00\x02\xFF。
索尼网络监控摄像机技术指导手册 V1.0
索尼网络监控摄像机技术指导手册 Version 1.0索尼网络监控摄像机 技术指导手册Version 1.0索尼（中国）专业系统集团二〇〇九年四月十日- I -索尼网络监控摄像机技术指导手册 Version 1.0目录第1章网络视频监控系统简介 (5)1.1 监控系统发展的历史 (5)1.2 网络监控摄像机 (7)1.3 网络视频监控系统的优势 (8)1.4 本章小节 (9)第2章视频编码技术和原理 (10)2.1 视频压缩的基本概念 (10)2.2 三种常见的视频压缩方式 (11)2.2.1 JPEG和Motion JPEG (11)2.2.2 MPEG4 (13)2.2.3 H.264 (15)2.2.4 三种编码方式的传输比特率与图像质量之间的关系 (15)2.3 Multi-codec视频压缩引擎技术 (16)2.4 本章小结 (17)第3章索尼网络监控摄像机典型功能分析 (18)3.1 CCD (18)3.1.1 SuperHAD CCD (19)3.1.2 ExwaveHAD CCD (19)3.1.3 SuperExwave CCD (20)3.1.4 SuperHAD CCD II (21)3.1.5 ExwavePRO CCD (22)3.1.6 百万像素（MEGA）网络监控摄像机 (23)3.1.7 聚光筒功能（Light Funnel） (23)3.2 宽动态（DynaView TM）技术 (24)3.3 动态帧合成（Dynamic Frame Integration）技术 (25)3.3.1 帧模式 (26)3.3.2 场模式 (26)3.3.3 动态帧合成（DFI）技术 (27)3.4 图像稳定技术（数字防抖） (27)3.5 动态区域遮盖技术 (29)- II -索尼网络监控摄像机技术指导手册 Version 1.03.6 移动目标侦测技术 (30)3.6.1 传统的移动目标检测技术 (31)3.6.2 智能移动检测技术 (32)3.6.3 智能目标检测技术 (32)3.6.4 DEPA智能视频分析技术 (33)3.7 PoE供电技术 (34)3.7.1 PoE标准供电系统的主要供电特性参数 (35)3.7.2 PoE以太网交换机为网络监控摄像机供电的工作过程 (36)3.8 FTP服务 (36)3.9 动态域名解析（DDNS）服务 (37)3.10 反篡改技术 (39)3.10.1 基本术语 (39)3.10.2 反篡改技术的实现基础 (40)3.10.3 反篡改基准数据的生成过程 (43)3.10.4 视频图像反篡改验证过程 (45)3.11 其他相关技术 (47)3.11.1 电子邮件通知功能 (47)3.11.2 字符叠加功能 (48)3.11.3 无线网络功能 (48)3.12 本章小结 (49)第4章索尼网络监控产品软件集成开发包 (50)4.1 索尼网络监控摄像机SDK (50)4.1.1 DLL和LIB (51)4.1.2 SNC Stream Library (52)4.1.3 SNC Audio Upload Library (53)4.1.4 SNC Version Up Library (54)4.1.5 SNC CGI Wrapper Library (55)4.1.6 SNC Joystick Library (56)4.1.7 SNC Core Library (57)4.1.8 SNC Automatic Discovery Library (58)4.2 索尼网络监控摄像机CGI命令介绍 (59)4.2.1 Motion video request commands (60)4.2.2 Audio data request commands (60)- III -索尼网络监控摄像机技术指导手册 Version 1.04.2.3 Audio output request command (60)4.2.4 Still image request commands (60)4.2.5 Setting commands of camera (60)4.2.6 Inquiry commands of camera parameters (61)4.2.7 Visca comnad via CGI (61)4.2.8 Control commands for Pan/Tilt/Zoom/Focus (61)4.2.9 Configuration command for motion detection or unattended detection (61)4.3 本章小节 (61)- IV -索尼网络监控摄像机技术指导手册 Version 1.0第1章网络视频监控系统简介随着安防行业的不断发展，传统的模拟闭路监控系统正在逐步地被网络监控系统所代替。
sony摄像机操作手册
主菜单（图 B-1）设定菜单（例如 EXPOSURE 菜单）（图 B-2）1 光标显示所选择的项目。
用 X/x 键将光标上移或下移。
2 菜单标题3 用户预设名称可将菜单设定预设为文件 A 和 B。
这将显示所选的预设名称。
4 菜单项目5 副菜单指示V 表示有菜单项目或设定项目的设定菜单。
6 设定项目显示当前可使用的项目。
7 设定值显示当前设定值。
用 C/c 键选择选项或设定值。
8 返回要恢复主菜单时，请将光标设定于返回并按 MENU/ENTER 键。
9 退出要取消菜单时，请将光标设定于退出并按 MENU/ENTER 键。
要进入菜单时按住 MENU/ENTER 键选择菜单模式以及设定系统语言。
要改变菜单上的设定时，请按以下步骤进行：1 按 X 或 x 键将光标移至想要改变设定的菜单项目处，然后按 MENU/ ENTER 键。
所选菜单项目的设定菜单出现。
2 按 X 或 x 键将光标移至想要改变的设定项目处。
3 按 C 或 c 键改变设定值。
按住该键可快速改变设定值。
要回到专业模式菜单的主菜单时将光标移至返回位置，然后按 MENU/ENTER 键。
要取消菜单时将光标移至退出位置，然后按 MENU/ENTER 键。
要切换菜单模式时1 将光标移至退出位置，然后按 MENU/ENTER 键退出当前菜单。
2 按住 MENU/ENTER 键重新选择菜单模式。
要保存设定值时改变设定后选择退出取消菜单时，当前所选预设文件（A 或 B）被用所变更的设定值改写。
在改变设定值后若改变用户预设文件（A 或 B），所改变的设定被自动保存在前面的预设文件中而无需选择退出。
要读取保存在预设文件中的设定时在主菜单中将光标设定于用户预设位置，并按 C 或 c 键显示 A 或 B。
然后按 MENU/ENTER 键读取保存在所选预设文件中设定。
要重新设定缺省设定时在主菜单中将光标设定于用户预设位置，并按 C 或 c 键显示出厂设定。
然后按 MENU/ENTER 键显示执行并再按此键一次。
sony菜单中英文对照
SONY 摄像机菜单使用说明一、菜单键定义95&[PREST]键2秒钟打开或关闭菜单(限嘉杰快球) [FAR]:设置菜单项(限嘉杰快球) [WIDE]:向下翻菜单(限嘉杰快球) [TELE]:向上翻菜单(限嘉杰快球)[OPEN]:菜单项数值增加调整(限嘉杰快球) [CLOSE]:菜单项数值减少调整(限嘉杰快球) 二、菜单使用方法 1、 95&[PREST]键2秒钟打开或关闭菜单，打开菜单后，可通过[WIDE]和[TELE]键向下和向上翻阅菜单，选取需要设置的菜单项。
2、 当某个菜单项带有“！”时可通过[OPEN]和[CLOSE]键调整此项的参数值。
4、 菜单项目功能介绍 .FOCUS------Auto/Manual!用户可通过此项选择摄像机聚焦的工作模式。
选择Auto ，摄像机工作在自动聚焦模式下，此时无法通过外部控制系统手动调节摄像机的聚焦位置。
选择 Manual ，摄像机工作在手动聚焦模式下，此时只能通过外部控制系统手动调节摄像机的聚焦位置。
WB----------Auto/R.Gain/B.Gain用户可通过此项选择摄像机白平衡的工作模式。
选择Auto ，摄像机自动获取白平衡。
选择R.Gain ，红光增益，此时可通过[OPEN]和[CLOSE]键，调节红光增益的程度。
此时显示器左下角显示选择B.Gain ，蓝光增益，此时可通过[OPEN]和[CLOSE]示器左下角显示SHTTR-----Auto/Manual!用户可通过此项选择摄像机快门的工作模式。
选择Auto ，摄像机工作在自动状态下选择Manual ，摄像机可通过[OPEN]和[CLOSE]键调节快门速度，并可在显示器左下角观察快门速度设定值。
默认值：NTSC ：1/60sec PAL ： 1/50sec SBLC-------Off/On!逆光补偿功能。
选择Off ，逆光补偿关 选择ON ，逆光补偿开，此功能使得即使在强背景光下,图像暗区的细节也能得到很好的再现。
索尼nex-3n(4453048911)操作说明
具有不同亮度的相同场景 （47）
45
防止相机抖动 （45）
55
拍摄黄昏的美丽晚霞 （55）
64
光痕 （64）
33
虚化背景 （33）
菜单
索引
10CS
续r
目录
拍摄快速移动的被摄体
68
跟随移动的被摄体 （68）
65
拍摄正在接近相机的被摄体 （65）
61
表现充满刺激的活动 （61）
44
捕捉最佳时刻 （44）
索引
3CS
续r
目录
样张
菜单
通过 W/T （变焦）杆使用功能
变焦 ...................................... 49 （影像索引）............................. 51
使用菜单中的功能
照相模式 .................................. 22 相机 ...................................... 23 影像尺寸 .................................. 23 亮度 / 色彩 ................................ 24 播放 ...................................... 24 设置 ...................................... 24
• 自拍肖像时，将液晶屏向上倾斜约 180 度 （第 113 页）。
• 根据使用三脚架的不同，您可能无法调节液 晶屏的角度。在这种情况下，暂时拧松三脚 架的螺丝，然后调节液晶屏的角度。
13CS
续r
sony摄像机控制线序及命令
一、硬件连接以下图片是SONY镜头的针脚定义：1.电脑或普通的控制键盘和SONY镜头连接方法：注意这种连接方式可以只接如下三芯线（此种方法不建议使用，不便扩展）：2.镜头级联连接方法：注意：级联线不能省略为三芯，只能将五芯线全接上，不然不能级联二、软件命令其他命令都可以从SONY提供的命令集中找到，以下值得注意的命令：级联命令：88 01 00 01 FF 88 30 01 FF 81 09 00 02 FF 81 09 00 02 FF每次软件启动或者每次硬件连接都要发此命令，使多个摄像头级联起来摄像联动时使用以下命令：查询命令（一）8x 09 06 12 FF x为镜头地址码反馈代码y0 50 0w 0w 0w 0w y=x+8依旧是镜头的地址码0z 0z 0z 0z FF 只是从9开始到150w 0w 0w 0w是水平地址0z 0z 0z 0z是上下地址查询命令（二）8x 09 04 47 FF x同上反馈代码y0 50 0p 0q 0r 0s FF y同上0p 0q 0r 0s为焦距的地址与查询命令对应的命令为指向命令：指向命令（一）8x 01 06 02 VV WW 0Y 0Y 0Y 0Y 0Z 0Z 0Z 0Z FF说明：VV水平转动速度0-18（十六进制）WW水平转动速度0-18（十六进制）0Y 0Y 0Y 0Y 0Z 0Z 0Z 0Z和查询命令一的反馈代码中0w 0w 0w 0w 0z 0z 0z 0z保持一致指向命令（二）8x 01 04 47 0p 0q 0r 0s FF说明：0p 0q 0r 0s对应着查询命令二的反馈代码中0p 0q 0r 0s保持一致。
索尼 DCR-IP5E IP7E 摄像机 说明书
本说明书的用法 .................................. 14 核查本机的附件 .................................. 16 第一步 准备电源 ............................... 18
充电式电池的安装 ........................ 18 充电式电池的充电 ........................ 19 连接至电源插座 ............................ 21 第二步 设定日期和时间 ................... 23 第三步 装入录像带 ........................... 27
要打开／关闭画面按键 按 DISPLAY。但取景器只能以镜像方式工作。
在本使用说明书中，凡显示 FN 键的画面称为 FN 画面。
9
目录
主要特性 ................................................ 4 介绍 － 基本操作 .................................. 6 快速使用指南 ...................................... 12
要执行设置
用控制键上的 v/V/b/B 选择 PAGE3 画面。
OK，然后按中央的 z。显示返回 PAGE1/PAGE2/
要取消设置
用控制键上的 v/V/b/B 选择 PAGE1/PAGE2/PAGE3 画面。
OFF 或 AUTO，然后按中央的 z。显示返回
8
介绍－基本操作
PAGE1/PAGE2/PAGE3 画面中的画面按键 在 CAMERA 方式下
SONY DCR-SX30E 31E 40E 41E 50E 60E 操作指南
4-132-765-71(1)2009 Sony Corporation2操作摄像机前请先阅读此手册在操作本机之前，请先通读本说明书，并将其妥善保存以备日后参考。
警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。
为减少火灾或触电的危险，请勿在本装置上放置如花瓶等盛有液体的物体。
切勿将电池暴露在阳光、火或类似的极热环境下。
小心电池组如果电池组使用不当，电池组可能会爆炸，引起火灾，甚至化学灼伤。
请遵守下列注意事项。
切勿拆卸。
切勿压坏电池组，切勿让电池组受到敲打，跌落或遭到踩踏等外力或震动。
切勿让电池组短路，切勿让金属物与电池端子接触。
切勿放在温度超过60°C的高温处，如直射阳光下或停在太阳下的车内。
切勿焚烧或丢弃在火中。
切勿使用损坏或漏液的锂离子电池。
务必用原装的Sony电池充电器或可以给电池组充电的设备给电池组充电。
请将电池组放在儿童取不到的地方。
请保持电池组干燥。
只能用Sony建议的相同或同等类型进行更换。
请按照指示中的说明立即丢弃用过的电池组。
请只使用指定类型的电池进行更换。
否则，可能造成着火或人员受伤。
电源适配器切勿使用置于狭窄空间中的电源适配器，如在墙与家具之间的电源适配器。
使用电源适配器时请使用附近的电源插座。
在使用摄像机时如果发生故障，请立即断开电源适配器与电源插座的连接。
当摄像机通过电源适配器与电源插座连接时，即使摄像机电源关闭，但仍然通电。
注意特定频率的电磁场可能会影响此设备的图像和声音。
本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接用电缆的限制。
通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。
关于主机外壳金属部分感觉到微弱电流： 在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉到微弱电流。
产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。
SONY 摄像机DCR-HC16E HC18E HC20E 操作指南
步骤 5 步骤 6 步骤 7
显示屏幕指示 .............................................................37 显示日期 / 时间和摄像机设定数据 数据代码 .................................37
在电视机上播放图像 ............................................. 39 查找录像带上的一个场景进行播放 (DCR-HC18E/HC20E) ............... 40
快速搜寻想要的场景 零点设定记忆 .........................................40 使用 Cassette Memory 搜寻场景 标题搜寻 ...................................40 以拍摄日期搜寻场景 日期搜索 .............................................41 搜索照片 照片搜索 .......................................................41 连续播放照片 照片扫描 ...................................................42
关于 LCD 面板
取景器和镜头注意事项
• LCD 显示屏和取景器是采用超高精密技术制造 因此超过 99.99% 的像素能有效使用 但可能有很少黑点和 或亮点 白色 红色 蓝色或绿色 会经常出现在 LCD 显示屏和取景 器上 这些点是制造过程中的正常结果 对拍摄没有 任何方面的影响 • 将 LCD 显示屏 取景器或镜头长时间暴露在直射 阳光下将会产生故障 将摄像机放在窗口或室 外时必须小心 • 切勿瞄准太阳 否则会造成摄像机故障 只有 在光线较暗的情况下才能拍摄太阳 如黄昏
SONY 数码摄像机 DCR-HC23E HC24E HC26E HC35E 操作指南
播放 播放已添加特殊效果 （图像效果）的图像
录制 / 播放 查看剩余电量 （电池信息） 关闭操作确认提示音 （提示音） 初始化设定 （RESET） 其他部件名称和功能
使用计算机
在计算机上查阅 “初次操作指南”之前 .......................... 58 在计算机上安装软件和 “初次操作指南” ......................... 60 观看 “初次操作指南” ......................................... 63 制作 DVD （直接启动 “Click to DVD”） ......................... 64
复制 / 编辑
复制到录像机 /DVD 等设备 ...................................... 51 从电视机或录像机 /DVD 等设备录制图像 （DCR-HC26E/HC35E） ....... 54 将声音复制到录好的录像带上 ................................... 55 连接外接设备的插孔 ........................................... 57
警告
为减少发生火灾或触电的危险，请勿让 本装置淋雨或受潮。
小心
请只使用指定类型的电池进行更换。否 则，可能造成着火或人员受伤。
注意
指定频率的电磁场可能会影响本机的图像和声 音。
本产品已经过测定并确定符合 EMC 指示中所提 出的使用不超过 3 米的连接电缆的限制。
用电脑控制sony D70的摄像机
怎么用电脑控制sony D70的摄像机？怎么用电脑控制sony D70的摄像机？2010-01-13 16:39现在有一个项目中有4台索尼D70的摄像机，我想用电脑来控制它的转动、放大缩小及调焦。
实现方法：1、购买所需要的配件：串口卡2张，232转422转换器4个及简易中控软件。
2、D70默认的控制方式是232C，这是不需要拨码的，就是用8针圆头控制，不过说实话，这个头子太难焊了。
要改为用422控制，需要在D70底部把第3个拨码开关往上拨，默认是232C。
把那个开关拨上去就是422协议了，波特率可以不改动（9600）。
3、连接D70和422转换器。
接摄像机的3、4、5脚（RXD in+，RXD in-，GND），电脑这边接232转422的2、1、5角（T/R-，T/R+，GND）。
是摄像机的3、4脚对应422转换器的2、1脚，交叉线。
我刚开始一直都是摄像机的3、4脚对应422转换器的1、2脚，所以搞了好久都不能控制。
一定是电脑发送端的+对应摄像机接收端的—。
4、用中控软件编辑控制程序。
主要功能控制代码一览表：类别功能代码说明Power(电源) On(开) 8x 01 04 00 02 FFOff(待机) 8x 01 04 00 03 FFZoom(缩放)Stop 8x 01 04 07 00 FFTele (Standard) 8x 01 04 07 02 FFWide (Standard) 8x 01 04 07 03 FFTele (Variable) 8x 01 04 07 2p FF p = 0 (Low) to 7 (High), 8 steps Wide (Variable) 8x 01 04 07 3p FFFocus(焦距)Stop 8x 01 04 08 00 FFFar (Standard) 8x 01 04 08 02 FFNear (Standard) 8x 01 04 08 03 FFFar (Variable) 8x 01 04 08 2p FF p = 0 (Low) to 7 (High), 8 steps Near (Variable) 8x 01 04 08 3p FF前8个功能需发停止代码方可停止转动Down (下) 8x 01 06 01 VV WW 03 02 FFLeft (左) 8x 01 06 01 VV WW 01 03 FFRight (右) 8x 01 06 01 VV WW 02 03 FFUpLeft(左上) 8x 01 06 01 VV WW 01 01 FFUpRight(右上) 8x 01 06 01 VV WW 02 01 FFDownLeft(左下) 8x 01 06 01 VV WW 01 02 FFDownRight(右下) 8x 01 06 01 VV WW 02 02 FFStop(停止) 8x 01 06 01 VV WW 03 03 FFAbsolutePosition(绝对定位) 8x 01 06 02 VV WW0Y 0Y 0Y 0Y 0Z 0Z 0Z 0Z FFRelativePosition(相对定位) 8x 01 06 03 VV WW0Y 0Y 0Y 0Y 0Z 0Z 0Z 0Z FFHome(初始) 8x 01 06 04 FF Reset(复位) 8x 01 06 05 FF。
visca标准 线序
visca标准线序Visca标准线序是一种用于连接视频设备之间的通信协议，主要用于控制摄像机和视频会议终端等设备的操作。
以下是Visca标准线序的介绍：1. Visca标准线序的起源和原理：* Visca标准线序由索尼公司于1988年推出，全称为Video System Control Architecture （Visca）。
它是一种串行通信协议，采用了标准的RS232或RS422物理接口，并定义了相应的通信格式和指令。
* Visca标准线序的出现极大地方便了使用者对视频设备的控制，提高了设备的操作性能和便捷性。
2. Visca标准线序的使用场景：* Visca标准线序广泛应用于视频会议系统、摄像机控制台、安防监控系统等领域。
在视频会议系统中，用户可以通过Visca标准线序来控制摄像机的转向，实现会议参与者的画面切换和跟踪；在摄像机控制台中，用户可以使用标准的Visca指令来控制摄像机的所有功能，如变焦、变倍、光圈调节等；在安防监控系统中，用户可以通过Visca标准线序来控制摄像头的运动，实现全景监控和特定区域监控。
3. Visca标准线序的未来发展趋势：* 随着视频设备的智能化和互联网的普及，Visca标准线序将与其他通信协议相结合，实现更多的功能和互操作性。
例如，将Visca标准线序与网络协议结合，可以实现远程视频设备的控制和管理。
* Visca标准线序将支持更高的通信速率和更大的数据传输量，以满足高清视频和多媒体数据的传输需求。
* Visca标准线序还可以与机器学习和人工智能等新兴技术结合，实现更智能的视频设备控制和操作。
总的来说，Visca标准线序是一种用于视频设备通信的协议，通过发送指令实现对设备功能和参数的控制。
未来随着技术的不断发展，Visca标准线序将有更多的应用和发展方向。
索尼摄像头介绍及视频跟踪说明
RS-422 接口
协议拨码开关
8) 摄像头RS-422接口定义：
SONY D70的RS-422接口定义
12
TXD TXD IN+ IN-
3
RXD IN+
4
RXD IN-
5 GND
6
TXD OUT+
7
TXD OUT-
8
RXD OUT+
9
RXD OUT-
9)跟踪主机MS-80P使用RS-485控制时： RS-422接口的第1、2脚(TXD+和TXD-)即为RS-485的+和-(A/B)，此时对应 与摄像头的RXD+和RXD-连接即可。 注：RS-422与RS-485控制方式不可同时使用。
6
3
7
4
8
1
9
2
5
5
12) 同时控制多个摄像头失效时终端匹配电阻接法：
其他注意事项： 1、SONY D70的RS-232与RS-422接口不能同时使用。 2、跟踪主机MS-80P的RS-232与RS-422接口也不能同时使用。 3、跟踪主机的默认波特率为9600。 4、SONY摄像头的默认波特率为9600。 5、使用RS-422方式不能控制时，可尝试更改SONY D70的RS-422针脚 . 的+/-接法（摄像头定义的+和-标注反了）。
2）SONY D100主要接口介绍： •提供1个C端子视频输出，1个S端子视频输出。 •1个VISCA RS-232输入（用于摄像头的控制），1个VISCA RS-232输出（ 用于多个摄像头的控制）。 •1个地址码选择开关（红外选择开关）。
地址码选择开关
RS-232 IN
sony常见摄像机控制线说明
4、终端的控制接口的默认波特率为9600。 5、SONY摄像头的默认波特率为9600。
作为RS-485接口时的线序
引脚编号 1 2 3
4
5
6 78
信号定义 空 空 空
A
B
3; 收发送数据-
SONY D70的RS-422口
12
TX TXD D ININ+
3
RXD IN+
4
RXD IN-
5 GND
6
TXD OUT+
7
TXD OUT-
8
RXD OUT+
9
RXD OUT-
SONY系列摄像头的连线控制
9)终端使用RS-422接口控制时的连线：
终端端的COM2口 作为RS-422接口时的线序
引脚编号
1
信号定义
A
信号含义 接收数据
2 B 接收数据
345 6
7
空空空 空
Y
发送数据
8 Z 发送数据
SONY D70的RS-422口
12
TX TXD D ININ+
3
RXD IN+
SONY系列摄像头的连线控制
9)终端使用RS-232c接口控制多个摄像头时，摄像头之间需要有 一根特殊的线（菊花莲）。
1
2
2
1
3
5
4
4
5
3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、硬件连接
以下图片是SONY镜头的针脚定义：
1.电脑或普通的控制键盘和SONY镜头连接方法：
注意这种连接方式可以只接如下三芯线（此种方法不建议使用，不便扩展）：
2.镜头级联连接方法：
注意：级联线不能省略为三芯，只能将五芯线全接上，不然不能级联
二、软件命令
其他命令都可以从SONY提供的命令集中找到，以下值得注意的命令：
级联命令：
88 01 00 01 FF 88 30 01 FF 81 09 00 02 FF 81 09 00 02 FF
每次软件启动或者每次硬件连接都要发此命令，使多个摄像头级联起来
摄像联动时使用以下命令：
查询命令（一）8x 09 06 12 FF x为镜头地址码
反馈代码y0 50 0w 0w 0w 0w y=x+8依旧是镜头的地址码0z 0z 0z 0z FF 只是从9开始到15
0w 0w 0w 0w是水平地址
0z 0z 0z 0z是上下地址
查询命令（二）8x 09 04 47 FF x同上
反馈代码y0 50 0p 0q 0r 0s FF y同上
0p 0q 0r 0s为焦距的地址与查询命令对应的命令为指向命令：
指向命令（一）8x 01 06 02 VV WW 0Y 0Y 0Y 0Y 0Z 0Z 0Z 0Z FF
说明：VV水平转动速度0-18（十六进制）
WW水平转动速度0-18（十六进制）
0Y 0Y 0Y 0Y 0Z 0Z 0Z 0Z和查询命令一的反馈代码中
0w 0w 0w 0w 0z 0z 0z 0z保持一致
指向命令（二）8x 01 04 47 0p 0q 0r 0s FF
说明：0p 0q 0r 0s对应着查询命令二的反馈代码中0p 0q 0r 0s保持
一致。
