发电机并网方案

发电机并网方案

发电机并网方案1. 简介发电机并网方案是指将独立发电机连接到电网系统中,实现两者之间的相互衔接和共享电能的方案。

本文将介绍发电机并网的基本原理、常用的发电机并网方案,以及在实际应用中可能遇到的问题和解决方法。

2. 发电机并网的基本原理发电机并网的基本原理是通过控制发电机的电压、频率和功率因数,使其与电网系统保持同步,并实现电能的双向传输。

主要包括以下几个方面:2.1 发电机同步与调节在并网过程中,首先需要将发电机同步到电网系统的频率和电压水平。

通过调节发电机的励磁电流和转速,使其与电网系统保持同步,即频率和相位匹配。

同时,还需要调节发电机的电压,使其与电网系统的电压水平保持一致。

2.2 功率控制与功率因数调节发电机并网时需要控制发电机的输出功率,使其满足电网系统的需求,并与电网系统之间实现有功功率的平衡。

此外,还需要根据电网系统的要求,调节发电机的功率因数,即改变发电机的无功功率输出,以提高系统的功率因数。

2.3 保护与安全在发电机并网过程中,需要对发电机和电网系统进行保护,以防止电网过载、过电压、过频等问题。

在发生故障时,还需要实现快速的断开并网,以避免对发电机和电网系统造成不可逆的损坏。

3. 常用的发电机并网方案目前,常用的发电机并网方案主要包括并联运行、无功补偿以及电网侧控制等方式。

3.1 并联运行并联运行是指将发电机与电网系统直接连接,通过并联运行,实现共享电能。

此方案具有结构简单、成本较低等优点,适用于小型发电机组,并且要求发电机的负荷特性与电网系统的负荷需求相匹配。

3.2 无功补偿无功补偿是通过控制发电机的励磁电流,调节发电机的无功功率输出,以实现对电网系统的功率因数补偿。

通过无功补偿,可以提高系统的功率因数,减少无功功率的流动,提高电网系统的稳定性。

3.3 电网侧控制电网侧控制是通过在电网系统侧设置控制装置,对发电机进行监测和控制。

通过对电网侧控制装置的调节,可以实现对发电机输出功率和功率因数的调整,确保发电机与电网系统之间的匹配和协调。

发电机并网方案

发电机并网方案

发电机并网方案概述:发电机并网方案是指将独立发电机与公共电网连接,将其生成的电能注入公共电网,以满足大型电网的需求或实现电能的共享。

发电机并网方案具有重要的经济和环保意义,能够提高电力供应的可靠性和稳定性,同时也能够促进可再生能源的利用。

1. 并网技术分类发电机并网方案的技术分类主要包括直流/交流变流器技术和交流直接并网技术。

1.1 直流/交流变流器技术直流/交流变流器技术是发电机并网方案中常用的一种技术。

该技术通过将直流产生的电能转换为交流电,以满足电网的需求。

直流/交流变流器技术具有高效率、调节能力强等优点,适用于中小型发电机的并网。

1.2 交流直接并网技术交流直接并网技术是指将发电机直接与公共电网相连,不经过变流器转换。

该技术适用于大型发电机的并网,能够提高系统的稳定性和可靠性。

2. 发电机并网方案的要素发电机并网方案的实施涉及到许多要素,包括电压、频率、功率因数、电流和电压波动等。

2.1 电压发电机与公共电网并网时,双方的电压需要保持一致。

因此,发电机并网方案需要考虑电压匹配,以确保电能的稳定注入。

2.2 频率发电机并网方案中,发电机和公共电网的频率需要同步。

在并网前,需要对发电机进行频率调整,以满足公共电网的频率要求。

2.3 功率因数发电机并网方案需要考虑功率因数的调节。

发电机的功率因数对电网的稳定性和电能的质量具有重要影响,因此需要通过控制发电机的功率因数,以达到并网要求。

2.4 电流和电压波动发电机并网过程中,电流和电压的波动需要控制在一定范围内,以确保电能的稳定注入。

为了实现这一目标,可以通过控制发电机的稳态和瞬态响应,对电流和电压进行调节。

3. 发电机并网方案的应用领域发电机并网方案适用于许多应用领域,包括风力发电、太阳能发电、水力发电和生物质发电等。

这些可再生能源的利用对能源结构的优化具有重要意义,通过发电机并网方案,可以将这些能源转化为电能并注入公共电网,以满足日益增长的电力需求。

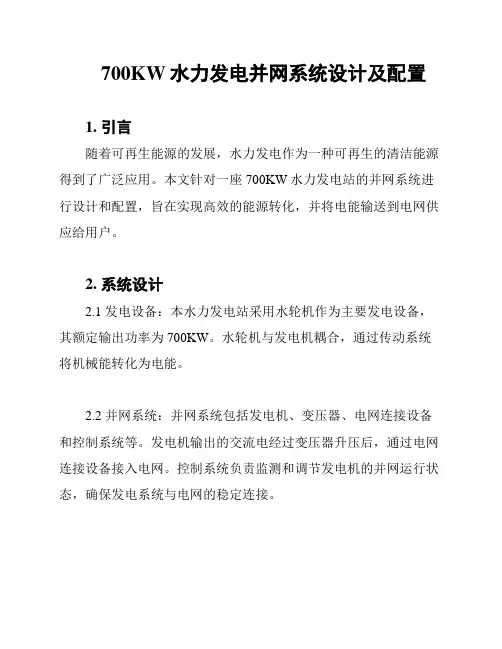

700KW水力发电并网系统设计及配置

700KW水力发电并网系统设计及配置

700KW水力发电并网系统设计及配置1. 引言随着可再生能源的发展,水力发电作为一种可再生的清洁能源得到了广泛应用。

本文针对一座700KW水力发电站的并网系统进行设计和配置,旨在实现高效的能源转化,并将电能输送到电网供应给用户。

2. 系统设计2.1 发电设备:本水力发电站采用水轮机作为主要发电设备,其额定输出功率为700KW。

水轮机与发电机耦合,通过传动系统将机械能转化为电能。

2.2 并网系统:并网系统包括发电机、变压器、电网连接设备和控制系统等。

发电机输出的交流电经过变压器升压后,通过电网连接设备接入电网。

控制系统负责监测和调节发电机的并网运行状态,确保发电系统与电网的稳定连接。

2.3 保护系统:为确保水力发电并网系统的安全可靠运行,需要配置相应的保护设备和措施,如过电流保护、过压保护、欠频保护等。

3. 系统配置3.1 发电设备配置:根据水力资源和发电需求,选用适合的水轮机和发电机,并进行技术参数匹配。

确保发电设备能够满足系统设计要求。

3.2 并网设备配置:根据发电机的输出电压和电流,配置合适的变压器和电网连接设备。

变压器用于将发电机输出的低电压交流电升压为电网所需的高电压电能,电网连接设备用于实现安全可靠的电网连接。

3.3 控制系统配置:根据发电系统的运行要求,配置相应的监测和控制设备。

控制系统应具备实时监测发电机的电压、电流、频率等参数,并能根据需要进行调节和报警。

3.4 保护系统配置:根据水力发电并网系统的工作环境和要求,配置相应的过电流保护、过压保护、欠频保护等保护设备。

保护系统应能及时检测并处理可能出现的故障和异常情况,确保系统的运行安全可靠。

4. 总结本文对一座700KW水力发电并网系统的设计和配置进行了介绍。

通过合理配置发电设备、并网设备、控制系统和保护系统,可以实现高效的能源转化和电能输送,确保系统的安全稳定运行。

未来,随着水力发电技术的进一步发展,水力发电将更加广泛应用于可再生能源领域。

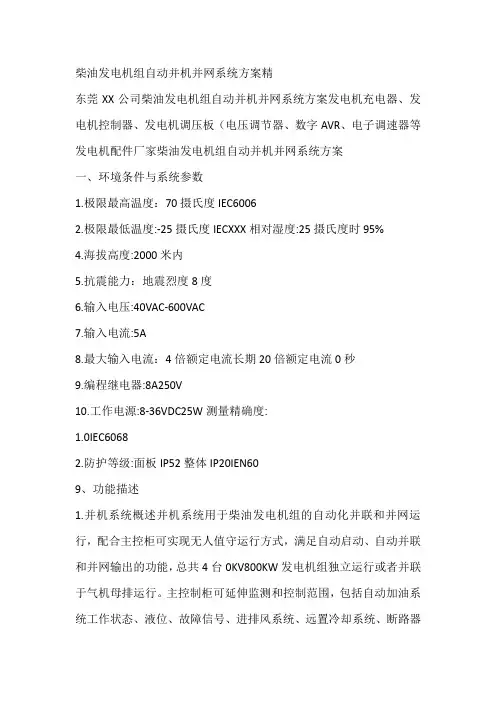

柴油发电机组自动并机并网系统方案精

柴油发电机组自动并机并网系统方案精

柴油发电机组自动并机并网系统方案精东莞XX公司柴油发电机组自动并机并网系统方案发电机充电器、发电机控制器、发电机调压板(电压调节器、数字AVR、电子调速器等发电机配件厂家柴油发电机组自动并机并网系统方案一、环境条件与系统参数1.极限最高温度:70摄氏度IEC60062.极限最低温度:-25摄氏度IECXXX相对湿度:25摄氏度时95%4.海拔高度:2000米内5.抗震能力:地震烈度8度6.输入电压:40VAC-600VAC7.输入电流:5A8.最大输入电流:4倍额定电流长期20倍额定电流0秒9.编程继电器:8A250V10.工作电源:8-36VDC25W测量精确度:1.0IEC60682.防护等级:面板IP52整体IP20IEN609、功能描述1.并机系统概述并机系统用于柴油发电机组的自动化并联和并网运行,配合主控柜可实现无人值守运行方式,满足自动启动、自动并联和并网输出的功能,总共4台0KV800KW发电机组独立运行或者并联于气机母排运行。

主控制柜可延伸监测和控制范围,包括自动加油系统工作状态、液位、故障信号、进排风系统、远置冷却系统、断路器状态、断路器告警,具有第3方通信接口,提供Modbus通信协议或者TCP通信,远距离传输采用光纤通信模组。

本方案为独立电站设计,无电网电压情况下,可根据主发电机运行情况、电力参数等外部因素来调整发电机组的运行状态,当紧急情况或需要发电机组运行时并机系统自动投入运行,可实现系统内任意台或者多台发电机组并网使用,主控柜实现并联系统集中监测和运行逻辑处理,共同完成自动投入,自动负载均分,自动撤出,支持加载斜坡和卸载斜坡功能,和自动冷却停止的控制,系统时间和定时器时间可根据使用情况和项目要求随意设定。

如原理图所示,发电机组运行于独立的母排,通过两端的母联开关与号、2号气机母排连接,当所有气机都停止运行后,发电机组做孤岛运行,独立为母排供电;当任意一台气机投入运行,并网系统自动判断并网运行,母排上的0KV发电机组,可同时或者部分并联于母排上运行,共同分担母线的负荷;目前提供4台机组,预留台发电机组接口,包括并机柜控制回路、主控柜连接回路、高压开关柜控制及母排回路。

实验二 发电机同期并网实验

实验二  发电机同期并网实验

实验二发电机同期并网实验(一)实验内容和步骤1.发电机为他励方式,将发电机组起动并起励建压至额定值,调频率为50HZ。

2.启动发电机,用相序表在2KM两侧分别测量发电机和电网电压的相序是否相同并为正相序,测量时要特别小心以免发生短路。

3.合1SA(同期方式切换旋钮)至手动位置投入同期表S,三只同期指示灯应同时亮暗,根据同期表的压差频差指示和指针旋转情况,利用调压调速按钮精细调节发电机电压和频率。

在指针缓慢旋转时,用万用表交流500V档测量2KM 两侧同一相的滑差电压,指示值最小时,同期表S应在零位附近,指示值最大时,同期表S应在180º附近。

4.当同期表指针顺时针(发电机频率比系统稍高)均匀缓慢旋转并距零位6°左右时,立即按下按钮使2KM合闸并网,并网时冲击电流应不大,记录下发电机机端的瞬时电流,电流表指针应很快回复至零位附近,有功和无功功率接近零,如表计指示不正常要立即解列发电机。

注意:同期表S不要长期通电,不并网或并网完成后都要断开1SA。

电流:_________。

5.按下发电机组增减速按钮,有功功率和定子电流应能变化;按下发电机组增减压按钮,励磁电流、无功功率和定子电流应能变化。

6.发电机解列:按调速接钮调有功功率表为零,再按调压接钮调定子电流表为零(无功功率为零),跳开发电机出口接触器1KM将发电机解列。

7.自动同期实验:熟悉同期装置的使用和接线后,将发电机解列,调发电机的电压和频率略低于系统参数,将1SA扳向自动同期位置,同期装置面板应有显示,按下按钮可以切换观察有关参数,同期装置会自动向励磁调节器和调速器发出调压调频指令,当符合同期系件时自动合上1KM并网。

(注:试验时励磁方式为他励半控,当自励方式时,由于发电机定子电压波形畸变,励磁谐波大,同期装置测频不正常)8.发电机解列灭磁后,将发电机定子的三根相线顺序调相(即A→B→C→A)但相序不变,再将发电机起励建压并调节至与电网的电压和频率相同,观察同期表和同期灯的情况,分析是否能够并网。

大田永磁发电机并网发电系统设计方案

大田永磁发电机并网发电系统设计方案

大田永磁发电机并网发电系统设计方案大田永磁发电机并网发电系统设计方案随着能源需求的不断增长和环保意识的加强,可再生能源的发展在全球范围内受到越来越多的关注。

其中,永磁发电机并网发电系统作为一种高效、环保的能源利用方式,具有广泛的应用前景。

本文将介绍大田永磁发电机并网发电系统的设计方案,包括系统结构、设备选型、系统参数以及技术优势等方面的内容。

大田永磁发电机并网发电系统采用分布式并网运行方式,主要由永磁发电机、逆变器、变压器、控制系统等组成。

该系统结构紧凑、运行稳定,能够实现高效、环保的能源利用。

设备选型是整个系统设计中的重要环节,直接影响系统的性能和可靠性。

本文选用大田永磁发电机作为核心设备,其主要技术参数为额定功率、电压、电流等。

同时,选用逆变器和变压器等设备,确保系统能够在不同的环境和负载条件下稳定运行。

系统参数的确定是整个系统设计的关键步骤,直接影响系统的性能和运行效果。

本文根据实际情况和相关标准,对系统的主要参数进行了计算和优化,包括电压、电流、功率因数、谐波含量等。

此外,还对系统的并网方式和运行模式进行了详细的分析和设计,确保系统能够实现高效、稳定的能源利用。

大田永磁发电机并网发电系统的技术优势主要体现在以下几个方面:首先,采用永磁技术,具有较高的效率和可靠性;其次,采用并网运行方式,能够实现能源的共享和优化利用;最后,具有较长的使用寿命和较低的维护成本,能够为能源的可持续发展做出贡献。

大田永磁发电机并网发电系统的应用前景广阔,可以应用于工业、商业、居民等各个领域。

特别是在新能源、分布式能源等领域,具有较大的市场潜力。

该系统还能够实现能源的智能管理和优化利用,为能源的可持续发展做出贡献。

本文介绍的大田永磁发电机并网发电系统设计方案具有较高的效率和可靠性,能够实现高效、环保的能源利用。

未来,随着技术的不断进步和市场的不断扩大,大田永磁发电机并网发电系统将会得到更广泛的应用和推广。

发电机励磁系统原理发电机励磁系统原理及应用在电力系统中,发电机扮演着至关重要的角色。

柴油发电机组自动并机并网系统方案

柴油发电机组自动并机并网系统方案

东莞团诚自动化设备有限公司柴油发电机组自动并机并网系统方案发电机充电器、发电机控制器、发电机调压板(电压调节器)、数字AVR、电子调速器等发电机配件厂家柴油发电机组自动并机并网系统方案一、环境条件与系统参数1.极限最高温度:70摄氏度IEC60068-2-12.极限最低温度:-25摄氏度IEC60068-2-23.相对湿度:25摄氏度时≤95%4.海拔高度:2000米内5.抗震能力:地震烈度8度6.输入电压:40VAC-600V AC7.输入电流:<5A8.最大输入电流:4倍额定电流长期20倍额定电流10秒9.编程继电器:8A250V10.工作电源:8-36VDC25W11.测量精确度:1.0IEC6068812.防护等级:面板IP52整体IP20IEC/EN60529二、功能描述1.并机系统概述并机系统用于柴油发电机组的自动化并联和并网运行,配合主控柜可实现无人值守运行方式,满足自动启动、自动并联和并网输出的功能,总共4台10KV1800KW发电机组独立运行或者并联于气机母排运行。

主控制柜可延伸监测和控制范围,包括自动加油系统工作状态、液位、故障信号、进排风系统、远置冷却系统、断路器状态、断路器告警,具有第3方通信接口,提供Modbus通信协议或者TCP/IP通信,远距离传输采用光纤通信模组。

本方案为独立电站设计,无电网电压情况下,可根据主发电机运行情况、电力参数等外部因素来调整发电机组的运行状态,当紧急情况或需要发电机组运行时并机系统自动投入运行,可实现系统内任意1台或者多台发电机组并网使用,主控柜实现并联系统集中监测和运行逻辑处理,共同完成自动投入,自动负载均分,自动撤出,支持加载斜坡和卸载斜坡功能,和自动冷却停止的控制,系统时间和定时器时间可根据使用情况和项目要求随意设定。

如原理图所示,发电机组运行于独立的母排,通过两端的母联开关与1号、2号气机母排连接,当所有气机都停止运行后,发电机组做孤岛运行,独立为母排供电;当任意一台气机投入运行,并网系统自动判断并网运行,母排上的10KV 发电机组,可同时或者部分并联于母排上运行,共同分担母线的负荷;目前提供4台机组,预留1台发电机组接口,包括并机柜控制回路、主控柜连接回路、高压开关柜控制及母排回路。

柴油发电机组并网方案

柴油发电机组并网方案

柴油发电机组并网方案1. 引言柴油发电机组是一种常见的备用电源设备,主要用于供电不稳定或没有电网覆盖的地区。

然而,随着能源利用效率的提高和环境保护意识的增强,越来越多的人开始探索柴油发电机组与电网的并网方案,以实现能源的高效利用和减少对环境的影响。

本文将介绍柴油发电机组并网方案的原理、关键技术和应用场景,以供读者参考。

2. 柴油发电机组与电网的并网原理柴油发电机组与电网的并网是指将柴油发电机组输出的电能与电网相连接,并实现双向能量交换的过程。

其主要原理如下:•同步并联:柴油发电机组的输出电压、频率和相位需要与电网保持一致,才能实现并网。

因此,在并网过程中,需要通过控制柴油发电机组的调速系统和电压调整系统,使其与电网保持同步运行。

•功率调整:柴油发电机组与电网并网后,根据电网的负荷需求调整出力。

通过控制柴油发电机组的燃油供给系统和发电机的励磁系统,可以实现对柴油发电机组的功率调整。

•保护机制:柴油发电机组与电网并网时,需要具备一定的保护机制,以应对电网故障或柴油发电机组故障。

常见的保护机制包括过电压、欠电压、过频率、欠频率等保护。

3. 柴油发电机组并网方案的关键技术为了实现柴油发电机组与电网的高效并网,需要掌握以下关键技术:•自动同步技术:自动同步技术是保证柴油发电机组与电网同步并网的关键技术之一。

通过自动同步装置,可以实现柴油发电机组与电网的快速、准确的同步。

•功率调整技术:柴油发电机组与电网并网后,需要根据电网负荷的变化调整功率输出。

功率调整技术可以根据电网的需求及时响应并调整柴油发电机组的出力。

•保护装置技术:柴油发电机组与电网并网时,需要具备相应的保护装置,以保证并网过程的安全。

常见的保护装置包括过电压保护、欠电压保护、过频保护、欠频保护等。

•通信技术:柴油发电机组与电网的并网需要实现双向能量交换和信息交互,通信技术在其中起到关键作用。

常见的通信技术包括以太网、Modbus通信协议等。

4. 柴油发电机组并网方案的应用场景柴油发电机组并网方案在以下场景中得到了广泛应用:•微电网系统:柴油发电机组与电网的并网方案可以用于微电网系统中,通过柴油发电机组的并网,实现电网负荷的平衡,提高电网的稳定性和可靠性。

2MW风力发电并网系统设计及配置

2MW风力发电并网系统设计及配置

2MW风力发电并网系统设计及配置随着全球对可再生能源的需求不断增加,风力发电系统逐渐成为主要的清洁能源之一、2MW风力发电并网系统是一种相对较大规模的发电系统,需要经过细致的设计和配置,以确保其安全稳定的运行。

首先,设计师需要选择适当的风力发电机组。

2MW的发电能力要求较高的发电机效率和可靠性。

常见的选择包括水平轴和垂直轴两种类型。

水平轴风力发电机具有较高的效率和稳定性,适合大规模发电系统。

而垂直轴风力发电机由于其结构特点适用于小规模低风速地区。

其次,在并网系统设计中,必须考虑到系统的稳定性和安全性。

设计师需要合理布置电气设备和相关系统,如变频器、逆变器和控制系统,以确保发电系统和电力系统的稳定运行。

此外,设计师还要考虑电力系统的可靠性和效率,选择适当的变压器、断路器和保护装置,以确保系统能够在外部电网紧急情况下正常运行。

同时,设计师还需要考虑到系统的可持续发展和维护。

2MW发电系统需要定期检查和维护,以确保各个组件和设备的正常运行。

设计师应设计合理的维护计划,并保证设备的易维修性和可替换性。

此外,设计师还应考虑到系统的可升级性和扩展性,以便在未来增加发电量时不需要进行重大改建。

最后,设计师还需要考虑到系统的经济性和环境影响。

在设计和配置风力发电并网系统时,应尽量降低成本,提高发电效率。

合理的系统布局和设备选择可以降低能耗和维护成本。

此外,风力发电并网系统还应注重环境保护,减少对周边环境的影响,如噪音和鸟类安全等问题。

总之,2MW风力发电并网系统的设计和配置需要综合考虑系统的稳定性、安全性、可持续发展性、经济性和环境影响等多个因素。

合理的设计和配置能够确保系统安全稳定地运行,并为清洁能源的利用做出贡献。

大田永磁发电机并网发电系统设计方案#

大田永磁发电机并网发电系统设计方案#

大田1000KW永磁发电机并网发电系统设计方案小型永磁风力发电机系统由:永磁简单地说:小型永磁风力发电机发出直流电经并网逆变器送到电网上去。

由于永磁风力发电机发电出的是直流电只能用来充电池或用逆变器变成交流供应电器用,目前小型风机未在工业上应用,就是因并网逆变器价格太高,一个千瓦达五千元。

而风机整个造价只有一个千瓦三千元,所以无法推广小型永磁风力发电机系统。

1000KW小型永磁风力发电机系统由250台4KW小型永磁风力发电机组成。

4KW参数见上边表格。

风速与电机出力关系如下:4KW 单机成本分析参数见上面表格:每千瓦分摊0.45万元输变电共公部分:每千瓦分摊0.05万元。

每千瓦综合投资达5000元;运行经济效溢分析:选择年平均风速在5米的地方做为风场,风机设计风速10.0米,则风机年运行小时数能达3500小时(一年有8760小时),年发电量达3500度/每千瓦,上网电价按0.5元算,年收入达1750元,扣除20%的税收、运行等费用,纯利润=1400元/每千瓦左右。

若建设一个1000KW的风场:投资在500万,年发电量达350万度电,上网电价0.5元/度。

年收入175万元,扣除20%的税收、运行等费用,纯利润=140元万元。

四年收入140×4万元=560万元。

四年回收投资。

1.为什么一定要用小型永磁风力发电机?发电机多种多样,有同步发电机,有异步发电机,异步发电机简单成本低,但它额定转速在1500转,低转速的价格成倍上升,用齿轮增速,成本也上升,机械故障也会出现,可靠性低,由于风机额定转速在400转,再风速变化大,要求4-10米/秒都能发电,异步发电机不是很适合的。

同步发电机需要励磁系统,它复杂容易出故障,并消耗电能,又风机挂在高处,维护不方便。

永磁发电机用永磁体做励磁系统,简单又不消耗电能,不需要维护。

对低速它也表现很好。

2.小型风场的商业抄作:目前国人中小资本很多,没有一个人投入风电能源。

500KW生物质能发电并网系统设计及配置

500KW生物质能发电并网系统设计及配置

500KW生物质能发电并网系统设计及配置1. 引言本文档旨在详细介绍500KW生物质能发电并网系统的设计和配置。

生物质能发电是一种环保、可再生的能源利用方式,对于实现可持续发展具有重要意义。

2. 系统设计2.1 发电机组选用具有500KW输出功率的生物质发电机组,通过燃烧生物质燃料产生高温和高压蒸汽,并驱动涡轮发电机产生电能。

发电机组具有高效、可靠的特性,能满足系统的发电需求。

2.2 并网系统并网系统是将发电机组产生的电能与公共电网连接起来,实现电能的传输与接收。

并网系统包括变压器、电缆线路、保护装置等组成部分。

通过合理设计并配置这些元件,确保发电系统的稳定运行和电能的高效利用。

2.3 电控系统电控系统控制着发电机组的运行和输出功率的调节。

通过传感器实时监测系统参数,并根据要求做出相应的调整。

电控系统具有自动化、智能化的特点,提高了系统的运行稳定性和响应能力。

3. 系统配置3.1 燃料供应确保系统稳定运行的前提是有稳定的生物质燃料供应。

采购具有高热值、低湿度的生物质燃料,并建立完善的储存和供应系统。

3.2 发电机组配置选择具有高效率、低排放的发电机组,确保在燃烧生物质燃料时能够达到较高的发电效率,并降低对环境的影响。

3.3 并网系统配置根据系统的输出功率和公共电网的要求,配置相应的变压器、电缆线路、保护装置等元件,确保电能的稳定传输。

3.4 电控系统配置选择先进的电控设备,配备传感器和控制器,实现对发电机组的自动控制和调节,提高系统的自动化程度。

4. 总结本文档详细介绍了500KW生物质能发电并网系统的设计和配置。

通过合理选择和配置各个组成部分,确保系统的稳定运行和电能的高效利用,实现生物质能的可持续利用,为可持续发展做出贡献。

发电机并网实验报告

发电机并网实验报告

发电机并网实验报告发电机并网实验报告引言:发电机并网是指将多台发电机连接到电网中,共同向电网供电。

这种方式在现代电力系统中得到广泛应用,具有提高电网可靠性和灵活性的优势。

本文将对发电机并网实验进行详细介绍和分析。

一、实验目的本次实验的目的是研究发电机并网的原理和操作方法,掌握发电机与电网的连接方式以及并网过程中的注意事项。

通过实验,我们可以了解发电机并网的基本原理,为今后电力系统的运行和维护提供参考依据。

二、实验装置本次实验所使用的实验装置包括:发电机、电网模拟装置、电能表、电压表、电流表等。

发电机是实验的核心设备,通过与电网模拟装置相连接,实现发电机并网的操作。

三、实验步骤1. 将发电机与电网模拟装置连接。

首先,将发电机的输出端与电网模拟装置的输入端相连接,确保连接牢固可靠。

2. 打开电网模拟装置的电源开关,使其开始模拟电网的工作状态。

3. 分别连接电能表、电压表和电流表等测量设备,用于对发电机输出的电能、电压和电流进行测量和监控。

4. 打开发电机的开关,使其开始工作。

此时,发电机会开始向电网模拟装置供电。

5. 监控电能表、电压表和电流表的读数,观察发电机的输出情况。

通过这些数据,可以了解发电机的输出功率、电压和电流等参数。

6. 进行并网操作。

在发电机输出稳定后,将电网模拟装置的输出端与实际电网连接,实现发电机与电网的并网操作。

7. 监控并网过程中的参数变化。

观察电能表、电压表和电流表的读数变化,了解发电机与电网之间的电能交换情况。

四、实验结果与分析通过实验,我们可以得到以下结果和分析:1. 发电机的输出功率、电压和电流等参数与电网模拟装置的要求相匹配,说明发电机的输出能够满足电网的需求。

2. 在并网过程中,发电机与电网之间的电能交换稳定,表明并网操作成功。

3. 实验中,我们还可以观察到发电机的输出功率、电压和电流等参数随着电网负载的变化而变化。

这说明发电机能够根据电网的需求进行自动调节,保持稳定的输出。

柴油发电机组自动并机并网系统方案

柴油发电机组自动并机并网系统方案

柴油发电机组自动并机并网系统方案摘要:柴油发电机组自动并机并网所具备的条件是相序与电网相序相同、频率与电网频率相同、电压与电网电压相同,到发电机启动运行时,打开同期指示灯或同期表调校电压和频率与电网及相近,当在变暗的瞬间,可迅速合闸从而安全的成功变电。

柴油发电机并网之后,有效的提供了供电可靠性,多台发电机组可以基本免除单击发生故障或定期检修时所引起的停电事故,提高供电的经济性和有效性,就此作出探讨是有必要的。

关键词:柴油发电机组;自动并机并网;系统方案引言:发电变机组投入并列运行的整个过程叫做并列。

将一台发电机组先运行起来,把电压送至母线上,而另一台发电机组启动后,与前一台发电机组并列,应在合闸瞬间,发电机组不应出现有害的冲击电流,转轴不受到突然的冲击。

合闸后,转子应能很快的被拉入同步。

(即转子转速等于额定转速)。

一、柴油发电机组自动并机并网的环境条件与系统参数(一)极限最高及最低温度柴油发电机组自动并机并网的极限最高及最低温度分别为70℃和-25℃,其依据代码分别为IEC60060-2-1、IEC60068-2-2。

1.基本环境参数柴油发电机组自动并机并网相对湿度为25摄氏度时小于等于95%湿度,这一湿度比例是为了能够在更加合适的温度环境下,使柴油发电机组的使用更加稳定。

柴油发电机组自动并机并网的海拔高度一般为2千米内,本身的使用在此参数之内并不会产生大的波动,其抗震能力为地震烈度8度以内。

(三)基本工作参数柴油发电机组整体输入电压为40VAC-600VAC,同步的输入电流小于5A,倍额定电流长期20倍额定电流10秒,编程继电器参数为8A250V,工作电源参数为8-36VDC25W。

柴油发电机组的测量精确度为1.0IEC60688,同步的防护等级为面板IP52,整体IP20IEC/ene60529。

1.柴油发电机组自动并机并网的必要性1.柴油发电机组自动并机并网的必要性三项同步发电机是比较常用的交流发电机柴油发电机组的使用也是比较广泛的,单一的发电机对电网供应有一定的缺点,由于单一发动机没有办法保证供电质量及电压和频率的稳定性差,而发生故障可能就需要立刻停机,导致可靠性差,无法实现供电灵活性和经济性。

发电机首次并网及调试方案

发电机首次并网及调试方案

发电机首次并网及调试方案一、引言发电机在工程项目中扮演着重要的角色,它是将机械能转化为电能的设备。

在发电机首次并网及调试时,需要特别注意安全问题。

本文将介绍发电机首次并网及调试的方案。

二、发电机首次并网前的准备工作1.检查设备:首先需要检查发电机的各个部件是否完好,没有磨损、裂纹或其他损坏。

还需要检查发电机的电缆、接头和连接器是否紧固。

2.接地:确保发电机有良好的接地系统,以保证人身安全。

三、发电机首次并网流程1.布置工作区域:将发电机放置在安全的位置,与电网连接的电缆需经过安全的通道敷设。

2.连接电缆:将发电机的电缆连接到电网接入点,确保连接牢固可靠。

3.检查电缆连接:确认电缆的接头和连接器是否紧固,没有脱落或松动。

4.发电机预运行:在接通电源之前,先通过启动按钮将发电机先行预运行一段时间,以确保设备正常工作。

5.并网操作:根据电网运营公司的指示,正确操作发电机的开关和调节器进行并网。

6.监控数据:在并网后,监控发电机的运行参数,包括电流、电压、频率等,确保数据正常稳定。

7.系统调整:根据实际情况,对发电机的参数进行调整,使其稳定运行。

四、发电机首次并网调试注意事项1.安全问题:并网操作需要格外注意安全,操作人员需要穿戴好防护设备,并严格遵循操作规程。

2.数据监测:并网后需要实时监测发电机的运行参数,及时发现问题并进行调整。

3.运行稳定:首次并网后,需要观察发电机的运行情况,调整相关参数,使其运行稳定。

4.故障排除:如果发现任何故障或异常情况,应立即停机检查,找出问题所在,并及时修复。

五、发电机首次并网示例方案以工程项目的1000KW柴油发电机为例,方案如下:1.检查设备:检查发电机的发动机、发电机组件以及配备的电缆和接头。

2.接地安排:为发电机配置良好的接地系统。

4.布置工作区域:将发电机放置在安全的位置,并清扫好周围区域。

5.连接电缆:将发电机的电缆连接到电网接入点。

6.检查连接:验证电缆连接情况,确保连接牢固可靠。

1_发电机-变压器组并网方案(最终版)

1_发电机-变压器组并网方案(最终版)

1#发电机-变压器组并网方案编制:动力公司审核:化工生产技术管理中心1.组织机构及分工1.1组织机构总指挥:叶运城副总指挥:高固平、常金柱、卢宏波、周豹现场指挥:曹正智、蒙晓伟、余志军、杨建斌参加人员:车间主任、工程师、工程师、技术员、运行人员、安检人员、陈如林、李永春。

1.2 分工1.2.1 1#发电机一变压器组与系统并列操作项目的内容、步骤、途中临时性中断等现场指挥由当班值长负责1.2.2 1#发电机一变压器组与系统并列操作过程的运行操作由动力公司汽机车间、电仪车间负责,并网前根据相关试验内容和步骤拟订相应操作票,在现场指挥的指令和监护下实施操作。

1.2.3 并网前运行人员对发电机、CT、PT、升压变、电抗器、35KV及10KV高压开关、计量柜等一次设备进行检查,并测量绝缘合格。

1.2.4 并网带负荷后确认带电设备运行正常后,按电厂运行规程,事故处理规程等有关规定的原则处理运行事务。

2. 运行方式2.1目前运行方式2.1.1动力公司运行方式双庙变313双炉甲线、323双炉乙线经电缆以分别运行方式向锅炉房35KV变电站提供两路电源,经两台31500KVA 主变(采用并列运行方式)降为10KV与现锅炉房10KV开闭所10KVⅠ、Ⅱ段相连接,分别为动力公司生产、焦化二期四路电源、焦化厂10KV开闭所Ⅰ、Ⅲ段、供水厂10KV开闭所、洗煤厂生产提供负荷用电。

发电机出口与动力公司10KV Ⅲ、Ⅳ并列运行,经10KV Ⅰ、Ⅱ段与动力公司1#2#主变并列运行,通过35KV与双庙变并网运行。

2.1.2马莲台煤矿35KV变电站两条进线电源分别由希望变希宝线、双庙变双马线35KV各供一路,运行方式:一用一热备,切换时采用快切装置完成两路电源的相互切换;经两台20000KVA主变(采用一开一热备)降为10KV供马莲台煤矿、洗煤厂生产用电2.1.3洗煤厂10KV开闭所两条进线电源分别由马莲台煤矿35KV变电站10KV I 、II段5111、5214出线开关经电缆至洗煤厂10KV开闭所。

风力发电机并网课程设计

风力发电机并网课程设计

风力发电机并网课程设计一、课程目标知识目标:1. 学生能理解风力发电的基本原理,掌握风力发电机的工作流程。

2. 学生能了解并掌握风力发电机并网的基本概念、原理及方法。

3. 学生能了解我国风力发电产业的发展现状及其在能源结构调整中的作用。

技能目标:1. 学生能够运用所学知识,分析风力发电机并网过程中的技术问题,并提出解决方案。

2. 学生能够设计简单的风力发电机并网系统,进行模拟实验,提高实践操作能力。

3. 学生能够通过查阅资料、分组讨论等方式,培养自主学习、合作探究的能力。

情感态度价值观目标:1. 学生能够认识到风力发电对环境保护和可持续发展的重要性,增强环保意识。

2. 学生能够关注新能源领域的发展动态,树立创新意识,培养对新能源技术的兴趣。

3. 学生能够在学习过程中,培养团队协作精神,提高沟通与交流能力。

课程性质:本课程为新能源技术领域的拓展课程,结合物理、工程等学科知识,注重实践性与探究性。

学生特点:初中年级学生,具有一定的物理基础,好奇心强,喜欢动手实践。

教学要求:教师应结合学生特点,采用启发式、讨论式教学方法,引导学生主动参与,注重培养学生的实践能力和创新精神。

在教学过程中,关注学生的情感态度价值观的培养,使学生在掌握知识技能的同时,形成正确的价值观。

通过分解课程目标为具体学习成果,为后续教学设计和评估提供依据。

二、教学内容1. 风力发电基本原理:讲解风力发电的原理、风力发电机的主要组成部分及其作用,涉及能量转换、空气动力学等基础知识。

2. 风力发电机并网概念:介绍并网风力发电系统的定义、分类及其工作原理,包括并网方式、并网过程中的关键技术等。

3. 风力发电机并网系统设计:学习风力发电机并网系统的设计方法,包括风力发电机选型、并网逆变器设计、系统稳定性分析等。

4. 我国风力发电产业现状:分析我国风力发电产业的发展历程、现状及未来发展趋势,了解风力发电在能源结构调整中的作用。

教学大纲:第一课时:风力发电基本原理第二课时:风力发电机并网概念第三课时:风力发电机并网系统设计第四课时:我国风力发电产业现状教材章节:第一章:新能源技术概述第二章:风力发电技术第三章:风力发电机并网技术第四章:新能源产业发展现状与趋势教学内容安排与进度:第一周:风力发电基本原理第二周:风力发电机并网概念第三周:风力发电机并网系统设计第四周:我国风力发电产业现状教学内容确保科学性和系统性,结合课程目标,注重理论与实践相结合,培养学生的实践能力和创新精神。

2MW风力发电并网系统设计及配置

2MW风力发电并网系统设计及配置

2MW风力发电并网系统设计及配置简介本文档旨在介绍2MW风力发电并网系统的设计和配置。

风力发电并网系统是将风力发电机组产生的电能与电网进行连接的关键设备,其设计和配置的合理性对于风力发电系统的安全运行和高效发电具有重要意义。

设计要求本文档中的2MW风力发电并网系统的设计和配置需满足以下要求:1. 安全性:系统设计需要符合国家相关安全标准和规范,保证系统运行过程中的安全性。

2. 可靠性:系统需要具备高可靠性,能够长时间稳定运行,减少故障停机时间,并提供备用设备以应对可能的故障。

3. 高效性:系统设计需要尽可能提高发电效率,降低能源损失,并与电网进行有效的能量交互。

4. 可拓展性:系统需要具备一定的可拓展性,方便后期的扩容和升级。

5. 环境友好性:系统设计需要考虑对环境的影响,减少噪音和废气排放等。

系统组成2MW风力发电并网系统主要由以下组成部分构成:1. 风力发电机组:由风力涡轮机、发电机和控制器组成,负责将风能转化为电能。

2. 变频器及控制系统:变频器将发电机产生的电能转换为电网所需的电能,并通过控制系统对风力发电机组进行监控和控制。

3. 电网连接装置:包括电缆、变压器和开关设备等,将发电机组产生的电能与电网连接起来。

4. 监控与调度系统:对整个风力发电并网系统进行监控和调度,实时获取系统运行状态并进行优化。

系统配置2MW风力发电并网系统的具体配置如下:1. 风力发电机组:选择适合的风力涡轮机和发电机,以确保系统在不同风速下都能稳定运行,并提供稳定的电能输出。

2. 变频器及控制系统:选择适合的变频器和控制系统,能够将发电机产生的电能转换为电网所需的电能,并对风力发电机组进行实时监控和控制。

3. 电网连接装置:选择合适的电缆、变压器和开关设备,确保发电机组的电能能够与电网安全连接,同时满足电网对电能的要求。

4. 监控与调度系统:选择可靠的监控与调度系统,能够实时获取风力发电并网系统的运行状态,并进行优化调度,提高系统的发电效率和可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

东北石油大学电力系统综合设计2017年11月17 日电力系统综合设计任务书题目发电机自动准同期并入电网专业电气工程及其自动化姓名阿力木江·吐孙学号140603140133主要内容:根据发电机自动准同期并入电网所需的条件基本要求,完成额定容量为200MVA的发电机并网操作,要求无振荡,无冲击电流,0.2s后系统稳定运行。

1)发电机并网条件分析;2)发电机并网模型的建立;3)分别对发电机端电压电压与电网电压幅值、频率和初相位在各种匹配情况下,发电机并网过程的仿真;参考资料:[1] 刘介才.工厂供电[M] .北京:机械工业出版社,2003.44-48.[2] 王先彬.电力系统及其自动化[M].北京:中国电力出版社,2004.[3] 何仰赞,温增银.电力系统分析[M] .武汉:华中科技大学出版社,2004.[4] 刘平,李辉.基于Matlab的发电机并网过程仿真分析[J].2010.[5] 李光琦.电力系统暂态分析[M].北京:中国电力出版社,2007.完成期限2017.11.6至2017.11.17指导教师高金兰徐建军专业负责人徐建军2017年11 月6 日目录1 设计要求 (1)2 发电机并网条件分析 (1)2.1 并网的理想条件 (1)2.2 相位差、频率差和电压差对滑差的影响 (1)3 发电机并网模型建立 (3)3.1 仿真模型 (3)3.2 系统仿真模型的建立 (4)3.3 发电机并网仿真分析 (6)3.4 仿真结果及分析 (6)4 结论 (8)参考文献 (9)1 设计要求通过发电机并网模型的建立与仿真分析,掌握发电机并网方法和Matlab/Simulink中的电力系统模块(PSB),深化对发电机并网技术的理解,培养分析、解决问题的能力和Matlab软件的应用能力。

4)发电机并网条件分析;5)发电机并网模型的建立;6)分别对发电机端电压电压与电网电压幅值、频率和初相位在各种匹配情况下,发电机并网过程的仿真;7)理论分析结果与仿真分析结果的比较。

2 发电机并网条件分析2.1 并网的理想条件同步发电机组并列运行,并列断路器合闸时冲击电流应尽可能的小,其瞬时最大值一般不宜超过1-2倍的额定电流;发电机组并入电网后,应能迅速进入同步运行状态,其暂态过程要短,以减少对电力系统的扰动。

为了减小电网与发电机组组成的回路内产生的瞬时冲击电流,需保证同步发电机电压与电网并网瞬时电压相等,所以发电机并网的理想条件为:●应有一致的相序。

●方应有相等的电压有效值。

●方应有相同或者十分接近的频率和相位。

若满足理想条件,则并列合闸冲击电流为零,且并列后发电机与电网立即进入同步运行,无任何扰动现象。

但在实际操作中,三个条件很难同时满足,而并列合闸时只要冲击电流较小,不危及电气设备,合闸后发电机组能迅速拉入同步运行且对电网影响较小,因此实际并列操作允许偏离理想条件一定范围时进行合闸操作。

2.2 相位差、频率差和电压差对滑差的影响利用Matlab绘图工具可得到各种情况下滑差电压波形,设电网电压为=wtU,图2-1为频差为0.5Hz、电压差和相位差为零的滑差电压波形。

)+100αsin(图2-2为频差为0.5Hz、相位差为60°、电压差为零的滑差电压波形。

图2-3为电压差为10V、频差为0.5Hz相位差为零的滑差电压波形。

图2-1 频差为0.5Hz、电压差和相位差为零的滑差电压波形图图2-2 频差为0.5Hz、相位差为60°、电压差为零的滑差电压波形图图2-3 电压差为10V、频差为0.5Hz相位差为零的滑差电压波形图由图2-1和图2-2可知当电压差为零时滑差电压包络线都过零点,此时合闸则没有冲击电流。

而有电压差时(如图2-3)滑差只有最小值而不过零点,因此无论何时合闸都存在冲击电流,不利于系统稳定。

3 发电机并网模型建立发电机并网模型可用单机-无穷大系统模拟,由此分析发电机并网的动态过程。

图3-1所示为单机-无穷大系统。

图3-1 单机-无穷大系统3.1 仿真模型① 单机即同步发电机,这里选用Synchronous Machine ,参数如下:② 变压器模型选用Three-phase Transformer ,参数如下:③ 无穷大系统用powerlib 中的inductive source with neutral ,参数如下:系统负荷分别为MW MW 105、。

;1.0";0053.0";01.1';18.01;243.0";474.0;252.0";296.0';305.1;8.13;200===========Tq Td Td X Xq Xq Xd Xd Xd kV V MW P n n 053.0;500;08.021;002773.021;230/8.132/1;60;210=========Lm Rm L L R R kV kV V V Hz fn MW P n ;10/;230;60;10000====R X kV V Hz fn MVA P n3.2 系统仿真模型的建立打开Matlab/simulink/simpowersystems/blocklibary,新建一个mdl文件,将所需的同步电机、变压器、线路、无穷大系统和负荷模型(按3.1选定的系统模型)拖到该文件下,如下图3-2所示:图3-2电机并网仿真模型3.2.1元件参数设定图3-3 异步电机参数设定图3-4 变压器参数设定图3-5 发电机参数设定发电机设为PU结点,Bustype 为pv generator。

变压器采用YgYg接线,可省去计算电压相角时相位差的变化。

通过双击各模块,在弹出的窗口中可实现对其参数的设置和变更。

对需要测量的量可直接引出端口接示波器,便于观察波形或进行数据分析。

3.3 发电机并网仿真分析3.3.1潮流计算和初始状态设置在并网仿真之前需先通过Power GUI进行潮流计算,使发电机电压发出电压满足并网幅值、相角、频率要求后可进行仿真,相当于发电机并网后的动态过程。

为充分研究并网条件,分别对不同条件下的情况进行仿真分析,并做相应波形对比。

双击Power GUI,点击Steady-State V oltages and Currents,显示当前稳定状态的电压电流值,并可选择查看状态变量、被测值、电压电流源、非线性环节的电压电流值和相角。

双击Initial States Setting可实现运行初始状态的设置,可对状态变量全设零或设为稳定状态或手动输入任意值,可从任意值开始进行仿真。

3.3.2发电机并网仿真通过改变发电机和系统的参数设置,可进行多种条件下的并网仿真分析,限于篇幅,这里只对部分条件做相应仿真分析。

为便于分析发电机的并网过程,这里设置几种初始条件下的仿真。

由于发电机和系统存在压差时,即使其他同步条件都符合要求还是会存在冲击电流。

又考虑到变压器是YY型连接,仿真将分析频差、压差对系统稳定的影响。

分别设置频差为1%、5%、10%时比较发电机的同步情况。

并与发电机存在压差时进行对比分析。

仿真算法采用ode23S。

3.4 仿真结果及分析对不同初始条件下的发电机并网过程进行仿真。

合闸时在0.2秒,在频差1%时,断路器合闸后,电压相位及频率能迅速拉入同步,如下图3-6所示:图3-6 合闸时在0.2秒,在频差1%时的电压波形图断路器合闸后,短路器两侧电流相位及频率会产生较大波动,导致波形不再是正弦型:图3-7 断路器两侧电流波形频差10%总体参数的发电机定子测的电流波形图如下所示:图3-8 发电机定子侧电流波形当系统压差和相角差为零、频差也很小时,经过一个短暂、轻微的振荡过程,系统可迅速将发电机拉入同步运行,几乎没有冲击电流。

如图所示,当频差为5%时,经过一个较长时间的振荡过程,系统最后也可以将发电机拉入同步运行,此时有一定的冲击电流。

当频差较大时,如图10%,系统将一直处于振荡状态,无法稳定。

发电机将不能与系统实现同步运行,若此时并网则将存在很大的冲击电流。

图3-8 存在压差时两侧的电压波形在0.2 秒并网时,从电压波形图可以看出发电机电压相位与电网电压在0.2 秒前有一个相位差,在0.2 秒合闸时,发电机机组迅速投入运行,其电压与电网电压波形一致,说明并网成功。

4 结论发电机机组并入电网运行时,若发电机频率与电网频率不相等、电压幅值不相等、相角差不为零,会产生很大的冲击电流,危机设备的安全,合闸后发电机组不能迅速拉入同步运行,将导致电网运行的不良后果。

所以实际中待并入的发电机机组的调节系统应在上述三个条件得到满足的情况下才能进行并网运行的操作。

才不会对电网运行产生不良后果。

用Simulink 建立电力系统模型,用仿真方法对三种常见情况下的发电机并网运行进行了仿真分析,得到了电压波形与电流波形,这对于分析发电机并网的工作状态和控制提供了帮助。

使在现实中难以实现的试验通过软件得以直观的展现,运用MATLAB 语言对电网并联运行操作进行仿真试验,可以起到事半功倍的效果。

通过这次课程设计,使我更加扎实的掌握了有关matlab方面的知识,在设计过程中虽然遇到了一些问题,但经过一次又一次的思考,一遍又一遍的检查终于找出了原因所在,也暴露出了我在这方面的知识欠缺和经验不足。

这次课程设计不仅培养了独立思考、操作的能力,在其它能力上也都有了提高。

更重要的是,我们学会了很多学习的方法,真的是受益匪浅。

参考文献[1] 李光琦.电力系统暂态分析[M].北京:中国电力出版社,2007年.[2] 王健明,苏文成.供电技术[M] .西安:电子工业出版社,2004.[3] 何仰赞,温增银.电力系统分析[M] .武汉:华中科技大学出版社,2004.[4] 张桂香.机电类专业毕业设计指南[M] .北京:机械工业出版社,2005.[5] 李梅.电工基础[M] .北京:中国电力出版社,2004.[6] 王维俭.电力系统继电保护基本原理[M] .北京:清华大学出版社,1991.[7] Prabha Kunder.Power System Stability and Control [M] (影印版) .北京:中国电力出版社,2011.[8] Blackburn J L.et al.Applied Protective Relaying [M] .2nd Edition . Coral Spring;Westinghouse Electric Corporation ,2009.[9] Workgroup of GEC ALTHOM Measurements.Protective elays-ApplicationGuide[M] .3rd Edition.Stafford;GEC ALTHOM Protection and Control Limited,1987.[10] 陈伯时.拖动自动控制系统[M] .北京:机械工业出版社,2000.东北石油大学综合设计成绩评价表课程名称电力系统综合设计题目名称发电机自动准同期并入电网学生姓名阿力木江·吐孙学号140603140133 指导教师姓名高金兰徐建军职称副教授教授序号评价项目指标满分评分1 工作量、工作态度和出勤率按期圆满的完成了规定的任务,难易程度和工作量符合教学要求,工作努力,遵守纪律,出勤率高,工作作风严谨,善于与他人合作。
