汽车机械识图配套习题答案汽车机械识图配套习题答案近年来,汽车行业发展迅猛,汽车机械识图作为汽车工程师的基本技能之一,也备受重视。
为了帮助广大学习者更好地掌握汽车机械识图的知识,下面将提供一些常见习题的答案,希望对大家的学习有所帮助。
1. 请解释汽车机械识图的作用和意义。
答:汽车机械识图是指通过图纸和图解的方式,将汽车各个部件的结构、形状、尺寸、材料等信息以图形的形式表达出来。
它的作用和意义主要有以下几点:- 便于工程师和技术人员理解和分析汽车零部件的结构和功能。
- 为汽车设计、制造和维修提供准确的依据和指导。
- 促进不同领域的专业人员之间的沟通和合作。
- 提高工作效率和质量,减少错误和失误。
2. 请简要介绍汽车机械识图的基本要素。
答:汽车机械识图的基本要素包括:- 线条:用来表示汽车零部件的轮廓、边缘和连接关系。
- 尺寸:用来表示汽车零部件的长度、宽度、高度等尺寸信息。
- 符号:用来表示汽车零部件的材料、表面处理、装配关系等信息。
- 比例:用来表示图纸上的尺寸与实际尺寸之间的比例关系。
- 视图:包括主视图、俯视图、剖视图等,用来展示汽车零部件的不同视角。
3. 请解释汽车机械识图中的常用符号。
答:汽车机械识图中常用的符号有:- 实线:表示实体的轮廓、边缘或连接关系。
- 虚线:表示隐藏的边缘、轮廓或连接关系。
- 箭头:表示尺寸的方向和大小。
- 圆:表示孔洞或孔的位置和尺寸。
- 方框:表示装配关系或组件的位置。
- 斜线:表示表面处理的方法,如喷漆、镀铬等。
- 文字:用来标注尺寸、材料、表面处理等信息。
4. 请解释汽车机械识图中的视图。
答:汽车机械识图中的视图包括主视图、俯视图、剖视图等。
主视图是指从正面、侧面和底面等不同角度观察汽车零部件的视图,用来显示零部件的形状和尺寸。
俯视图是指从上方向下观察汽车零部件的视图,用来显示零部件的平面形状和尺寸。
剖视图是指通过切割汽车零部件来显示其内部结构和细节。
5. 请解释汽车机械识图中的尺寸标注。
汽车电路识图期末考试试卷
XX学校20xx学年第学期、期末试卷《汽车电路识图》课程闭卷一、选择题(2分×15空,共30分)1.汽车电路主要由电源、()、控制器件、用电设备及导线组成。
A 电路保护装置B插接器 C 起动机2.汽车上的电源有()。
A 蓄电池B 发电机C 蓄电池和发电机3.电路保护装置主要有()等。
A 开关B 熔断器C 继电器4.汽油机普遍采用()电源。
A 12VB 24VC 36V5.直接控制电路为:蓄电池正极()控制器件用电器()。
A 蓄电池负极B 电路保护装置C 开关6.熔断器熔断后用导线替代将产生怎样后果?()。
A 线路短路B 导线和用电器烧掉C 没关系7.汽车锁住转向盘转轴时点火开关处于(),接通仪表指示灯是(),启动发动机是()。
A ON挡B LOCK挡C ST挡8.()用于线束与线束或导线与导线间的相互连接。
A 继电器B 保险丝C 插接器9.插接器的符号表示方法中,_______的表示插头,_______的表示插座。
( ) A 黑色白色 B 白色黑色 C 黑色绿色10.汽车电器中导线截面不得小于()。
A 0.3mm²B 0.5mm²C 0.8mm²11.电路图中建立起电位高、低的概念,电流的方向基本是由上而下的电路图是()。
A 布线图B 电路原理图C 线束图12. 汽车ECU工作的模式为()。
A 开环B 闭环C 开环与闭环都有二、填空题(1分×10题,共21分)1.汽车电路是汽车_______________的简称,是用选定的导线将全车所有的电气设备相互连接成______________电路,构成一个完整的供,用电系统。
2.电工学中将这种电流通过的路径称为_______________。
3.汽车电气系统的额定电压主要有_______________和_______________。
4.汽车所有的负极则直接或间接通过导线与车架或车身金属部分相通,俗称_____________。
汽车识图期末试题及答案
汽车识图期末试题及答案为了帮助学生对汽车知识进行系统的学习和提升,下面是一份汽车识图期末试题及答案。
请同学们认真阅读试题并完成答卷。
试题由多个选择题组成,每个题目附有4个备选答案,请选择正确答案,并在答卷上标明相应的题号。
试题:1. 下图是一辆汽车的发动机仓,标注了多个主要部件,请问标号1代表的部件是什么?A. 发动机B. 变速器C. 空调压缩机D. 凸轮轴2. 请根据下图判断汽车的品牌是什么?[插入一幅图片,显示汽车的标志]A. 奥迪B. 宝马C. 奔驰D. 大众3. 标配是指汽车出厂时默认配备的配置,不需要额外支付费用。
请问下列哪项属于汽车的标配?A. 导航系统B. 电动天窗C. 后视摄像头D. 安全气囊4. 为了增加行车安全,许多汽车在后视镜上装备了盲点监测系统。
请问盲点监测系统的作用是什么?A. 提醒驾驶员前方道路的情况B. 监测车辆后方的情况C. 监测车辆左侧的情况D. 监测车辆右侧的情况5. 燃油标号是衡量汽油辛烷值的指标,辛烷值越高表示汽油的抗爆能力越好。
请问下列哪个标号的汽油辛烷值最低?A. 90号B. 92号C. 95号D. 98号6. 汽车驱动方式是指汽车动力是由哪些车轮提供的。
前驱、后驱和四驱是常见的驱动方式。
请问雪地路面上,哪种驱动方式更适合?A. 前驱B. 后驱C. 四驱D. 都可以7. 汽车后备箱的容积是指后备箱的空间大小,一般以升为单位。
请问以下哪辆汽车后备箱容积最大?A. 轿车A,容积400LB. SUV B,容积600LC. 跑车C,容积300LD. 小型客车D,容积500L8. 下图是一辆汽车前大灯的结构示意图,请问标号1代表的部件是什么?A. 前灯罩B. 透镜C. 灯泡D. 外壳9. 防抱死刹车系统(ABS)可以防止汽车在紧急制动时轮胎被锁死,并保持车辆的稳定。
请问ABS的主要作用是什么?A. 提高刹车效果B. 提高行车舒适性C. 提高驾驶稳定性D. 提高燃油经济性10. 夏季高温天气,汽车发动机易发生过热现象。
汽车电路识图题库及答案
思考与练习课题一汽车电路图基础知识一、填空题1. 根据汽车电路中各电气设备的____________绘制成的线路图称为___________。
2. 电子控制器一般有独立的____________,并需要相关____________或____________ 提供信号。
3. 汽车用继电器可分为____________和____________ 两种。
4. 继电器由___________和____________等组成,为防止线圈断路时产生的___________将电子设备损坏,有的继电器在磁化线圈两端并联有____________或____________。
5. 熔断器在电路中起____________作用,能长时间承受____________负载,但当电路中的电流强度达到某个预定值时,熔丝(片)因___________ 而___________,从而___________。
6. 直接控制电路是指不使用____________,用电器由_____________直接控制的电路。
二、选择题1. 下列开关不属于按操纵方式分类的是()。
A. 压力开关B. 温控开关C. 液位开关D. 点火开关2. 在电路中起过载保护作用的是()。
A. 熔断器B. 断路器C. 易熔线D. 前三项都是3. 不属于电控单元信号输入电路的是()。
A. 传感器信号电路B. 外接开关信号电路C. 电控单元间数据传输电路D. 发动机ECU 接地电路三、问答题1. 简述汽车电路的组成。
2. 汽车电路中的间接控制电路是什么?3. 汽车电路中的电控电路是什么?课题二识读汽车电路图一、填空题1. 根据汽车电路图的特点可以把汽车电路图分为______________、______________、______________ 和______________。
2. 汽车电器布线图也称______________,是传统的汽车电路表达方法。
3. 汽车电路图是利用各种______________和______________来表示汽车____________、连接关系和______________ 的一种电气简图。
汽车识图习题答案

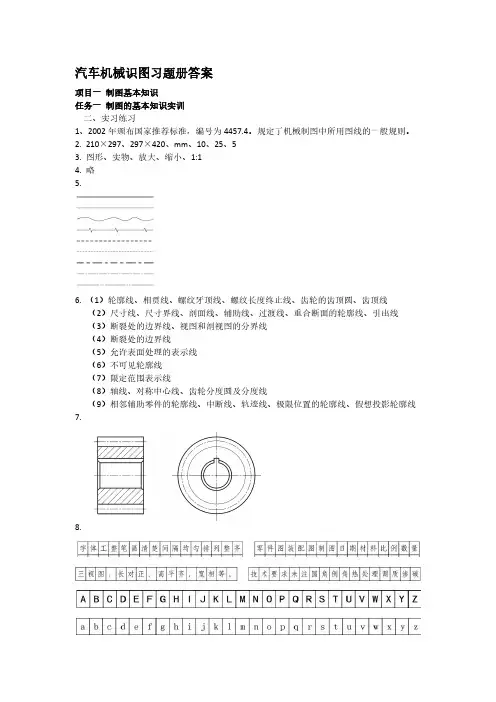

汽车机械识图习题册答案项目一制图基本知识任务一制图的基本知识实训二、实习练习1、2002年颁布国家推荐标准,编号为4457.4。
