多级放大电路的输入级与音调控制电路的设计报告
多级放大电路的分析与设计

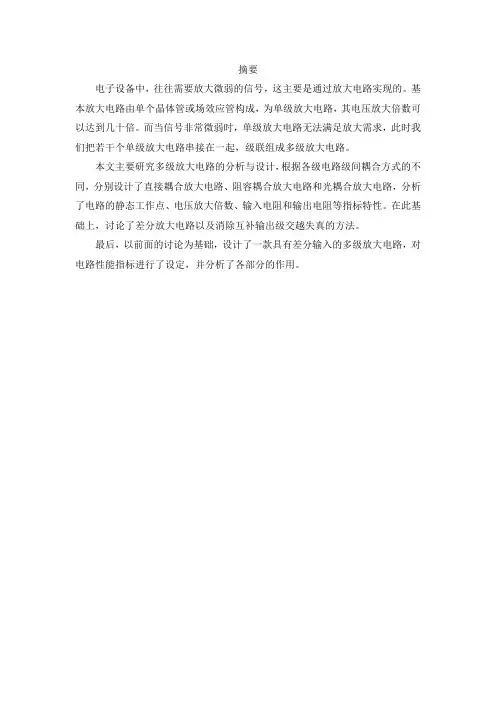

摘要电子设备中，往往需要放大微弱的信号，这主要是通过放大电路实现的。
基本放大电路由单个晶体管或场效应管构成，为单级放大电路，其电压放大倍数可以达到几十倍。
而当信号非常微弱时，单级放大电路无法满足放大需求，此时我们把若干个单级放大电路串接在一起，级联组成多级放大电路。
本文主要研究多级放大电路的分析与设计，根据各级电路级间耦合方式的不同，分别设计了直接耦合放大电路、阻容耦合放大电路和光耦合放大电路，分析了电路的静态工作点、电压放大倍数、输入电阻和输出电阻等指标特性。
在此基础上，讨论了差分放大电路以及消除互补输出级交越失真的方法。
最后，以前面的讨论为基础，设计了一款具有差分输入的多级放大电路，对电路性能指标进行了设定，并分析了各部分的作用。
2.1直接耦合多级放大电路的设计2.1.1 设计原理根据设计要求，本设计主要采用两级放大，为了传递变化缓慢的直流信号，可以把前级的输出端直接接到后级的输入端。
这种连接方式称为直接耦合。
如图2.1所示。
直接耦合式放大电路有很多优点，它既可以放大和传递交流信号，也可以放大和传递变化缓慢的信号或者是直流信号，且便于集成。
实际的集成运算放大器其内部就是一个高增益的直接耦合多级放大电路。
直接耦合放大电路，由于前后级之间存在着直流通路，使得各级静态工作点互相制约、互相影响。
因此，在设计时必须采取一定的措施，以保证既能有效地传递信号，又要使各级有合适的工作点。
图2.1 直接耦合两级放大电路通常在第二级的发射极接入稳压二极管，这样既提高了第二级的基级电位，也使第一级的集电极静态电位抬高，脱离饱和工作区，可以使整个电路稳定正常的工作，稳定三极管的静态工作点。
但是在一个多级放大电路的输入端短路时，输出电压并非始终不变，而是会出现电压的随机漂动，这种现象叫做零点漂移，简称零漂。
产生零漂的原因有很多，主要是以下两点：一方面，由于元器件参数，特别是晶体管的参数会随温度的变化而变化；另一方面，即使温度不变化，元器件长期使用也会使远见老化，参数就会发生变化，由温度引起的叫做温漂，由元器件老化引起的叫做零漂，在多级放大电路中，第一级的影响尤为严重，它将被逐级放大，以至影响整个电路的工作，所以零漂问题是直接耦合放大电路的特殊问题。
多级放大电路实验报告
多级放大电路实验报告多级放大电路实验报告引言：多级放大电路是电子工程中常见的一种电路结构，它可以将输入信号放大到所需的幅度，以便用于各种应用。
本实验旨在通过搭建多级放大电路并进行实际测量，探索其工作原理和性能特点。
一、实验目的本实验的主要目的是：1. 了解多级放大电路的基本原理和结构；2. 学习如何搭建和调试多级放大电路；3. 测量和分析多级放大电路的增益、频率响应等性能指标。
二、实验原理多级放大电路由多个级联的放大器组成，每个放大器都有自己的增益和频率响应特性。
在本实验中，我们将使用两个级联的放大器，每个放大器都由一个晶体管和相关的电路组成。
三、实验器材与装置1. 信号发生器：用于产生待放大的输入信号；2. 电阻、电容等被动元件：用于构建放大电路；3. 两个晶体管：作为放大器的核心元件；4. 示波器：用于测量电路的输入输出信号。
四、实验步骤1. 搭建第一级放大电路：根据实验原理，按照电路图连接电阻、电容和晶体管等元件，确保电路连接正确且无短路或接触不良的情况。
2. 调试第一级放大电路：使用信号发生器产生一个输入信号，将其连接到第一级放大电路的输入端，通过示波器观察输出信号的波形和幅度，调整电路参数，使得输出信号能够得到适当的放大。
3. 搭建第二级放大电路：将第一级放大电路的输出端连接到第二级放大电路的输入端，按照相同的步骤进行搭建和调试。
4. 测量电路性能：使用示波器测量多级放大电路的输入输出信号，并记录其幅度、相位和频率等特性。
通过改变输入信号的频率，观察输出信号的变化，以了解电路的频率响应特性。
5. 分析实验结果：根据测量数据和实验原理，计算并比较多级放大电路的增益、频率响应等指标，分析电路的性能和可能的改进方向。
五、实验结果与讨论通过实验测量和分析，我们得到了多级放大电路的增益和频率响应曲线。
根据实验数据，我们可以看到在一定频率范围内，多级放大电路的增益基本稳定，并且随着频率的增加而略微下降。
多级低频电压放大器设计报告
多级低频电压放大器设计姓 名 学 号 院、系、部 班 号 完成时间※※※※※※※※※ ※※※※※※※※※※※※※※※2013级模拟电子技术课程设计摘要本设计采用二级高通运算放大器的设计思路，分别设计了二级运算放大电路、可变放大倍数的二级运算放大电路等多种方案，并应用放大器对电压放大的特点，要求电压在满足放大倍数的前提下，对大于10KHz高频的信号进行选取，并运用多级反相放大器对电压进行放大。
并且多级电压放大倍数等于组成它的各级电路电压放大倍数之积。
其输入电阻是第一级的输入电阻，输出电阻是末级的输出电阻。
在求解某一级的电压放大倍数时应将后级输入电阻作为负载。
我们经常听广播，当我们选台时其实是对不同的频率的信号进行选择，对信号的选择这时我们就要用到多级低频电压放大器的实现。
根据所选信号的频率范围可分为低通、高通、带通、带阻。
这其中带通是允许每一段频带范围内的信号通过，而将此频带以外的信号阻断，而消除高频段和低频段的干扰和噪声，经常用与抗干扰设备的组成中。
由于多级放大倍数等于各级放大倍数之积算出所需要的电路，并通过对设计的电路图经过Multisim仿真运行后，得到了放大倍数大于600倍，频率大于10KHz的符合要求的高频输出波，因此可以确定此次电路设计可以满足要求。
关键词：多级放大滤波目录第1章设计任务与要求......................错误!未定义书签。
第2章方案与论证. (1)第3章设计电路图.......................错误!未定义书签。
第4章调试分析.. (3)第5章结论与心得 (4)参考文献 (5)第1章设计任务与要求课程设计名称：多级低频电压放大器题目要求：1. 要求电压放大倍数：| A u|≥6002. 输出电压峰峰值: U p-p≥10V ( R L=1KΩ)3. 输入输出阻抗: R i≥100KΩ, R o≤50Ω4.通频带: ≥10KHz电路可以采用分立器件，也可以选用运算放大器。
模电实验报告——多级级联放大器的研究
实验报告 多级级联放大器的研究一、实验目的1、掌握用仿真软件研究多级负反馈放大电路；2、学习集成运算放大器的应用，掌握多级级联运放电路的工作特点；3、研究负反馈对放大电路性能影响，掌握负反馈放大器性能指标测试方法。
二、实验原理实验用电路图如下：实验原理图在电子电路中，将输出量的一部分或全部通过一定电路形式作用到输入回路，用来影响其输出量的措施称为反馈。
若反馈使得净输出量减小，称之为负反馈；反之，为征反馈。
引入交流负反馈之后，可以大大改善放大电路多方面性能：提高放大电路的稳定性、改变输入、输出阻抗、展宽通频带、减小非线性失真等。
实验电路图1由两级运放构成的反相比例运算器组成，在末级的输出端引入了反馈网络f C 、2f R 和1f R ，构成了交流电压串连负反馈。
放大器的基本参数开环参数：将反馈支路的A 点与P 点断开、与B 点连接，便可得到开环时的放大电路。
由此可测出开环时放大电路的电压放大倍数V A 、输入电阻i R 、输出电阻o R 、反馈网络的电压反馈系数V F 和通频带BW ，即1'(1)o Vii ii No o L of Vo H L V A V V R R V V V R R V V F V BW ff ⎧=⎪⎪⎪=⎪-⎪⎪⎪=-⎨⎪⎪⎪=⎪⎪=-⎪⎪⎩式中，N V 为N 点对地的交流电压；'o V 为负载开路时的输出电压；f V 为P 点对地的交流电压；H L f f 和分别为放大器的上下限频率。
闭环参数：通过开环时放大电路的电压放大系数V A 、输入电阻、输出电阻、反馈网络的电压反馈系数和上下限频率，可以计算求得多级级联负反馈放大电路的闭环电压放大倍数、输入电阻、输出电阻和通频带的理论值。
测量负反馈电路的闭环特性时，应将负反馈电路的A 点与B 点断开、与P 点相连以构成反馈网络。
此时需适当增大输入信号，使输出电压达到开环时的测量值，然后分别测出各量值的大小并与理论值比较找出误差的原因。
音频放大器 实验报告
音响放大器的设计一、 设计任务1) 功能要求：具有话筒扩音、音调控制、音量控制，卡拉OK 伴唱2) 已知条件：集成功率放大器LM386 1个，10K 欧姆高阻话筒一个（咪头，要加上拉电阻），输出电压为5mV ,集成运放LM324一只， +VCC = +9V ，8Ω/2W 负载电阻RL 1只，8Ω/4W 扬声器1只,MP3一台（连接输入线一条）3) 主要技术指标：额定功率 Po ≥0.3W(γ <3%)；4) 负载阻抗 RL=8Ω；5) 截止频率fL=50Hz ，fH=20kHz ；6) 音调控制特性 1kHz 处增益为0dB ，125Hz 和8kHz 处有±12dB 的调节范围，A VL=A VH ≥20dB ；7) 话放级输入灵敏度 5mV ；8) 输入阻抗 Ri>>10K Ω。
二、 实验器材实验所需元件、示波器、万用表、覆铜板、函数发生器、热转印机、钻孔机、环保腐蚀液、变压器、MP3、喇叭等等三、 功能模块组成和增益分配图 1功能模块组成 话筒输入5mv 话音放大器（4.7倍）音频输入100mv 混合前置放大(3倍)音调控制器（0.8倍）功率放大器（30倍）扬声器+9V 电源四、功能模块设计（一）工作电源（+9V）电源模块由实验室稳压试验箱经过J1、J2接入电路模块，S1为电源开关，W1是7809稳压芯片，期中C3、C4为电源输入的滤波电容，C5、C6为电源输出的滤波电容，D1为发光二极管做上电指示用，P2为4个短接到地上的排针接口，作为测试用的接口。
图2稳压模块（二）话筒输入和话音放大器由于话筒的输出信号一般只有5mV左右，输出阻抗高。
所以话音放大器用来不失真地放大声音信号，输入阻抗需远大于话筒的输出阻抗，且符合阻抗匹配。
第一级设计成增益为：A V1=1+R2/R4=47K/10K=4.7，R2 =75KΩ; R4=10KΩ，放大后输出电压为V o1按设计要求应该达到24mv，原理图如下：图3话音放大器（三）音频输入和混合前置放大器混合前置放大器的作用是将MP3输出的音乐信号与话音混合放大，音频信号输出100MV，话音信号放大3倍，此级电路的电压放大倍数可以表示为：VO2 = - [ (R1/R5)*VO1 + (R1/R9)*V12 ]A V2= VO2/VO1=3其中R11为调节此级电路的输入阻抗的变阻器，用以控制此级电路的音量调控。
带音调控制的音响放大器设计
R1
按实际电路参数R1=R2=R3=20kΩ，RP1=RP2=220kΩ，
C1=C2=0.022uF，可得
AUA 8.5 (约18.6dB)
四、实验原理
转折频率：fL1 1 48HZ 2 RP2C2
fL2 R2 RP2 410HZ
2 R2RP2C2
以同样方式可以说明在RP2滑动到B点时，低音地最大衰减量：
音调控制级
Vi2 Vo2 AV2
功率放大级
Vi3 Vo3 AV3
整机
Vi Vo AV
七、实验内容
4. 测量各项指标。
a) 最大不失真输出电压Vomax(或Vopp) b) 输入灵敏度Vimax c) 最大输出功率Po
在测这三项内容时，可一次测得相关数据，经计算后得出各
指标。具体做法是在输出端加接额定负载（4Ω功率电阻），逐渐
PE
四、实验原理
d) 频率响应（频带宽度） 在输入信号不变的情况下，输出幅度随频率的变化下降至
中频时输出幅度的0.707倍时所对应的频率范围。如下图所示。 图中fL称为下限频率，fH称为上限频率。
AU
AAUUOO 2
0 fL
fH
f
四、实验原理
d) 音调控制范围
为了改善放大器的频率响应，常对高、低频增益进行控制，
七、实验内容
3. 在下列条件下测试前置级、音调控制级、功率放大级 的电压增益和整机增益，并将结果记入表中。
a) 音量电位器RP3置于最大位置。 b) 音调控制电位器置中心位置。 c) 扩音机的输出在额定输出功率以内，并保证输出波形不产
生失真。 d) 输入信号频率为1KHz的正弦波。
前置级
Vi1 Vo1 AV1
多级放大电路设计报告
多级放大电路设计报告一、实验目的1、了解多级放大器的设计方法,掌握各种参数值的计算。
2、掌握多级放大电路的安装与调试。
二、设计思路根据模拟电路知识，单级放大电路基本达不到技术指标，故设计考虑多级放大电路。
多级包括二级（射极跟随器+共射、电流串联负反馈共射放大+共射、共射+共射），三级及以上。
三、方案选取讨论①射极跟随器+共射()64125.125.125.1////801002222212121〈=≈Ω≤≈Ω〉〉Ω〉〉Ω≥∴≈=Ω≥i C u u C o i e i e i e i i r R A A K R r k r k R k r R r R r k r βββ而由以上结论，放大倍数64222〈=≈i C u u r R A A β，所以此方案不可行。
②电流串联负反馈共射放大+共射()[]()64//125.11001//12221121212111〈≈⨯+=⨯=∴Ω≤≈Ω≥∴Ω≥≈++=e C i C e be i C v v v C o e e e be b i R R r R R r r R A A A k R r k R k R R r R r ββββββ由以上结论，放大倍数()64//1222112121〈≈⨯+=⨯=e C i C e be i C v v v R R r R R r r R A A A ββββ，所以此方案不可行。
③共射+共射由于共射组态输入电阻大，放大倍数大，可采用电压串联负反馈电路满足要求。
④多级组态由于3级或3级以上连接易产生自激，而且比较耗用元器件。
故本设计不采用。
四、共射+共射电压串联负反馈电路1、电路原理图和微变等效图电路原理图微变等效电路图2、详细计算电路元件参数（过程）（1）确定反馈系数F，反馈深度D根据要求Auf 100普通两极阻容耦合共射放大器开环增益Au容易作成百倍—1千多倍D=几—十几选定D=5（Avf要留余量）FA A A u u uf +=1当A u 很大时，∣A u F ∣>>1，所以uf A F 1≤，选取uf A =120.083.01201==F 。
多级放大电路的设计
多级放大电路的设计一、设计任务与要求1、设计任务：多级放大电路的设计2、设计要求：设计一个阻容耦合三级放大电路，已给条件：Vcc=12V，R L＝2KΩ,信号源内阻R S＝0,管子采用9013（β约为180）。
要求技术指标：Auf >20, Au=500~2000, Rif >10KΩ，Rof <100Ω.二、设计方法分析：根据上述技术指标①要使输入电阻远大于输出电阻，由晶体管单管电路三种基本接法知，必然要使用到共集放大电路，即有一级为共集放大电路，且它应该设置在最后一级才可。
另外，为放大，其余两级用共射放大电路，设计构想图如下：则，由上图可知道：因为共集放大电路放大倍数接近1,所以可通过调节两级为共射放大电路，使电路放大倍数在500~2000以内，如此便可达到Au所需要求技术指标。
②由反馈知，要使输入电阻大输出电阻小，应使用电压串联负反馈，为获得反馈，反馈连接可由所学知识得到，通过调节可使Auf在指标范围内。
这样，便可达到所需技术指标。
如下图：三、设计电路及参数选择1、电路工作原理首先由一级共射放大电路将输入电压输入使输出电压放大到一定倍数，再将一级输出电压输入到二级共射放大电路使输出电压放大到一定倍数，最后将二级输出电压输入到三级共集放大电路，使输出电阻很小。
调节电路，使其符合技术指标。
为使反馈电路输入电阻大输出电阻小，引入电压串联负反馈，调节电路，使其符合技术指标。
（附：仪器设备模电实验箱1台双踪示波器1台低频信号发生器1台万用表1台元器件及工具1套）由工作原理可得实验电路图如下：2、电路参数的选择电容全部选用10μf，电阻在下列值范围波动：Rs=5.1KΩ,Rb12=33 KΩ,R1=0~100 KΩ,Rb11=24,Rc1=5.1 KΩ,Re12=0~1 KΩ,Re11=1.8 KΩ,Rb22=47 KΩ,Re22=0~330 Ω,R2=0~25 KΩ,Re21=1 KΩ,Rb2=20 KΩ,Rc2=3 KΩ,Rb3=0~680 KΩ,Re3=2.2 KΩ,R L=3 KΩ,Vcc=12V,由Auf=(Re11+Re12+Rf)/Rf>20知，Rf<0.146 KΩ3、电路理论计算①静态工作点的估算（选用硅管：U BE=0.7V,令r be=100Ω）Ⅰ第一级：因为I1>>I BQ1,U BQ1=~Rb11/(Rb1+Rb11)*Vcc,I EQ=(U BQ1-U BEQ1)/(Re12+Re11), 由于I CQ1=~I EQ1,管压降U CEQ1=~V CC-I CQ1(Rc1+Re11+Re12),基集电流I BQ1=I EQ1/(1+β),找到适当电阻代入即可得I BQ1，I CQ1，U CEQ1Ⅱ同理可得第二级静态工作点Q2Ⅲ第三级：（Vcc-V CEQ3）/Re3=I EQ3=(1+β)*I BQ3,V CC-I BQ3Rb3-V BEQ3=I EQRe3,找得适当电阻代入即可得V CEQ3，I EQ3，I BQ3。
音频功率放大电路的设计 实验报告
课程名称：电路与电子技术实验Ⅱ指导老师：成绩：__________________实验名称：音频功率放大电路的设计类型：___________________同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.了解复杂电子电路的设计方法。
2了解集成功率放大器的基本特点。
3了解放大电路的频率特性及音调控制原理。
4.学习复杂电子电路的分模块调试方法。
5. 学习扩音机电路的特性参数的测试方法。
二、实验内容和原理1. 整机电路设计整机电路主要分为：前置电路、音调电路、功放电路、音量调节、退耦电路、电路负载、电源保护电路几部分。
其中主要部分为前置放大电路、音量调节电路、功率放大电路。
2.前置放大电路前置放大级的主要功能是：进行功率放大，同时消除自激震荡。
为了减小噪声，前置级通常选用低噪声的运放。
由A1组成的前置放大级是一个同相比例放大器，具有较高的输入电阻。
前置放大级的放大倍数：输入电阻Rif=R1，输出电阻Rof=03.音调控制级电路音调控制级的主要功能是：分别对高音和低音的信号进行调节，来满足不同声音的要求。
音调控制级通过不同的负反馈网络和输入网络，使得放大器的Af随信号频率的不同而改变，从而达到音调控制的目的。
音调控制级由音调控制网络和运算放大器A2组成，为电压并联型负反馈电路。
调节RP1和RP2可以改变放大器的Af，达到音调控制的效果。
（1）低音部分在低频区，C6、R7支路可视为开路，反馈网络主要由上半部分电路起作用，R5的影响可忽略；低音时上半部分电路实质上是一个一阶有源低通滤波器。
①RP1活动端移至A点转折频率为：②RP1活动端移至B点时转折频率为：（2）高音部分高音时，下半部分电路实质上是一个一阶有源高通滤波器。
①RP2活动端移至C点转折频率为：②RP2活动端移至D点转折频率为：4.功率放大级功率放大级的主要功能：主要进行功率放大。
多级放大课程设计
机械与电气工程学院《模拟电子技术》课程设计报告课题名称多级放大电路1 设计任务1 基本功能（1）设计一个多级放大运算器，以差分运放、电压跟随器和有源负载为核心的放大器，使用分立原件三极管、电阻实现电压放大，使用电压跟随器减小输出电阻，增大负载能力，配合电容进行信号滤波，进而实现输出稳定、放大、不失真的波形。
（2）用multisim进行仿真，通过调试完成放大功能。
对所设计的电路进行连线、测试，分析是否达到设计要求。
（3）了解运算放大器在实际应用时应考虑的一些问题。
2 设计原理（1）在实际的电子设备中，为了得到足够大的放大倍数或者使输入电阻和输出电阻达到指标要求，一个放大电路往往由多级组成。
多级放大电路由输入级、中间级及输出级组成.于是，可以分别考虑输入级如何与信号源配合，输出级如何满足负载的要求，中间级如何保证放大倍数足够大。
各级放大电路可以针对自己的任务来满足技术指标的要求.多级放大电路的设计采用四级结构。
放大器主要由三个部分组成：差压放大器，恒流源共射级放大器，射级跟随器输出。
其中差分放大器主要用于提高输入阻抗。
恒流源共射级放大级主要用于放大信号，实现电压的放大。
射级跟随器用于降低输出阻抗，增强负载能力。
（2）集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。
当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。
在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。
（3）理想运算放大器特性，在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。
（4）理想运放在线性应用时的两个重要特性输出电压UO与输入电压之间满足关系式UO＝Aud（U+－U－）由于Aud=∞，而UO为有限值，因此，U+－U－≈0。
即U+≈U－，称为“虚短”。
（2）由于ri=∞，故流进运放两个输入端的电流可视为零，即IIB＝0，称为“虚断”。
实验报告多级放大电路
实验报告多级放大电路引言多级放大电路是电子工程学中非常常见且重要的实验之一。
在本次实验中，我们将设计和搭建一个多级放大电路，然后测试并分析其性能。
多级放大电路在信号处理、音频放大等领域具有广泛的应用。
实验目的1. 学习多级放大电路的基本工作原理。
2. 设计和搭建一个多级放大电路，并测试其信号放大性能。
实验原理多级放大电路是由多个级联的放大器构成的，每个放大器被称为一个放大级。
每个放大级的输出作为下一个放大级的输入，因此输出信号将会经过多次放大。
多级放大电路的基本工作原理如下：1. 输入信号经过第一级放大器放大，得到一级放大信号。
2. 一级放大信号作为输入信号，经过第二级放大器放大，得到二级放大信号。
3. 二级放大信号作为输入信号，经过第三级放大器放大，得到三级放大信号，以此类推。
4. 最后一级的输出信号即为多级放大电路的输出信号。
多级放大电路通常由两种类型的放大器组成：电压放大器和功率放大器。
电压放大器用于放大输入信号的电压大小，而功率放大器用于放大信号的功率。
实验步骤与结果1. 根据实验要求，设计和搭建一个三级放大电路，其中第一级为电压放大器，后两级为功率放大器。
2. 连接实验电路，并检查电路连接是否正确。
3. 输入一个信号，测试多级放大电路的输出信号大小。
4. 使用示波器监测电路的频率、相位等性能指标，并进行记录。
5. 分析实验结果，并与理论计算进行比较。
实验结果显示，多级放大电路能够将输入信号的电压和功率进行相应的放大。
输出信号的大小与输入信号的幅度差异很大，从而实现了对信号的放大处理。
同时，电路的频率和相位表现良好，没有明显的失真或偏移现象。
实验分析与讨论1. 多级放大电路的放大倍数会随着级数的增加而增加，从而达到更大的信号放大效果。
2. 电路中的放大器应具有足够的带宽，以确保输入信号的频率范围能够得到充分的放大。
3. 多级放大电路中放大器的稳定性对于整个电路的性能至关重要，应注意稳定性分析与设计。
小信号多级放大电路设计-模电课程设计报告
机械与电气工程学院《模拟电子技术》课程设计报告姓名：学号：班级：指导教师：课题名称：小信号多级放大电路设计一、设计目的1．通过本课程设计，掌握晶体管放大电路工作原理。
2．熟悉简单模拟电路的设计方法和主要流程。
3．学习模拟电路的制作与调试方法。
二、设计要求1．输入电压：Vi p-p =30mV。
2．输入电阻:10k～40k。
3．频率特性:100HZ～100kHZ。
4．总谐波失真度（THD）≦3%。
5．供电电压：15V。
6.电压增益：100倍。
7．全部用分立元器件组成，不得使用集成运算放大器等集成电路。
核心部分必须包含两级共射放大电路，耦合方式自选，在确保指标的前提下可自行添加其他电路。
8. 所有元器件必须为标准件，且平均每级电路中包含的电位器个数不得超过1个（其中指标为增益可调的电路，每个电路的电位器总个数可增加1个）,最多不超过3个。
三、方案设计1．负反馈的类型在输出端，取样方式分为电压取样（电压反馈）和电流取样（电流反馈），在输入端，比较方式分为串联比较（串联反馈）和并联比较（并联反馈）。
因此负反馈放大电路有四种类型：电压串联、电压并联、电流串联、电流并联。
2．负反馈对放大电路性能的影响（1）引入负反馈使增益下降闭环增益表达式为=A/(1+AF)Af其中D=1+AF为反馈深度。
深度负反馈D>>1条件下Af≈1/F(2)负反馈提高增益的稳定性易得:d Af / Af=d A/(1+AF)*A=d A/D*A上式表明，反馈越深，闭环增益的稳定性越好。
（3）负反馈对输入电阻和输出电阻的影响串联负反馈使Ri 增加，并联负反馈使Ri下降。
程度取决于反馈深度：R if =（1+AF）Ri（串联负反馈）R if = Ri/（1+AF）（并联负反馈）电压负反馈使Ro 下降，电流负反馈使Ro增加。
程度上取决于反馈深度：R of =（1+AF）Ro（电流负反馈）R of =Ro/(1+AF) (电压负反馈)（4）负反馈展宽频带基本放大电路高、低频响应均只有一个极点时，闭环上、下限截止频率为：f Hf =(1+AF)fHf Lf =fL/(1+AF)3.方案确定输入电阻：10k～40k，分析可知电路具有输入电阻较大的特点，则电路第一级要引入共集电路提高输入电阻。
多级放大电路课程设计报告
多级放大电路课程设计报告一、课程目标知识目标：1. 理解并掌握多级放大电路的基本原理与组成。
2. 学习并识别各种类型的多级放大电路及其特点。
3. 掌握多级放大电路中各个参数的计算与分析方法。
技能目标：1. 能够运用所学知识设计简单的多级放大电路。
2. 能够运用相关测试仪器对多级放大电路进行性能测试与分析。
3. 能够通过计算和仿真软件对多级放大电路进行优化与调试。
情感态度价值观目标：1. 培养学生对电子技术的兴趣和热情，激发他们的探究精神。
2. 培养学生的团队合作意识，提高他们在团队项目中的沟通与协作能力。
3. 增强学生的环保意识，让他们了解并关注电子电路在实际应用中的节能与环保问题。
课程性质分析：本课程属于电子技术领域，以实践性、应用性为主，注重培养学生的动手能力与实际操作技能。
学生特点分析：高中年级学生具备一定的电子技术基础知识，具有较强的求知欲和动手操作能力，但个别学生可能对理论知识掌握不够扎实。
教学要求：1. 结合实际电路案例，帮助学生深入理解多级放大电路的原理与设计方法。
2. 注重理论与实践相结合，提高学生的实际操作能力。
3. 强化团队合作，培养学生的沟通与协作能力。
4. 关注学生在学习过程中的情感态度价值观培养，提升他们的综合素质。
二、教学内容1. 多级放大电路基本原理：介绍多级放大电路的组成、工作原理及其在电子技术中的应用。
- 教材章节：第二章第三节- 内容：放大电路的级联原理、级间耦合方式、频率特性分析。
2. 多级放大电路类型与特点：讲解常用多级放大电路的类型、特点及适用场合。
- 教材章节：第二章第四节- 内容：共射极、共基极、共集电极多级放大电路，差分放大电路。
3. 多级放大电路参数计算与分析：教授多级放大电路中各个参数的计算与分析方法。
- 教材章节：第二章第五节- 内容：电压增益、输入/输出阻抗、频率响应的计算与分析。
4. 多级放大电路设计：学习如何设计简单的多级放大电路。
- 教材章节：第二章第六节- 内容：电路设计步骤、元器件选型、电路仿真与优化。
音调控制电路与集成扩音电路 设计报告剖析
科研/科技实践设计报告题目：音调控制电路与集成扩音电路校名：福州大学至诚学院专业：电气工程及其自动化班级： 09级1班姓名：学号： 210992044指导教师：陈建国目录一、实验目的 (1)二、元器件清单 (1)三、实验要求 (2)四、设计任务分析 (2)五、方案论证 (2)六、设计总原理图和实物图 (6)七、数据整理 (7)八、心得体会 (7)一、实验目的1、掌握电路的工作原理和设计方法；2、熟悉集成功放的基本特点；3、学习音调控制电路与集成扩音电路的测试方法和分析。
二、元器件清单三、实验要求设计一个对话筒输出型号具有放大能力的扩音电路。
设计要求：功率P0≤1W;负载阻抗RL=8Ω；在通频带内满功率情况下非线性失真系数THD≤3%；具有音调控制功能。
可用两只电位器分别调节高音和低音。
当输入信号为1KHz时输出为0dB；当输入信号为100Hz正弦波时，调节低音电位器可使输出功率变化±12dB；当输入信号为10KHz调节高音电位器可使输出功率变化±12dB；输出功率大小连续可调，即用电位器可调音量大小；频率响应（fl～fh）为40Hz～10KHz输入信号源为低阻话筒（20Ω），输出电压为5mV；输入阻抗Rl＞20KΩ。
四、设计任务分析五、方案论证确定整机电路级数，分配各级电压增益。
话筒输入信号较弱，根据设计任务，输入信号为5mV时，输出功率最大值为1w。
因此，电力系统总电压增益AUΣ=√(P_0 R_L )/U_i=556（55dB）。
由于时间电路中会有损耗，应留有余量，故取AUΣ=600（55.6dB）。
下面进行增益分配：音量控制级在f=1kHz时，增益为1（0dB）,但实际电路有可能衰减，取AU2=0.8（-2dB）。
集成功效电路增益应较大，取AU3=100（40dB）。
话筒方法级，采用集成运放电路构成。
增益为AU1=AUΣ/AU3AU2=7.5（17.5dB）（2）电路论证分析1）功率放大电路常用音频集成功放有LA4100系列、TDA2030、SF404等。
音调控制电路的设计
河南工业职业技术学院课程设计报告课程名称：模拟电子技术设计题目：音调控制电路的设计姓名：张琳浩学号： 0401100238 系别专业：电气工程系班级：电气1002班指导教师：杨云2011年06月24日音调控制电路的设计摘要：音调控制电路是利用利用电子线路的频率特性原理，用于适时调整音色，使之符合各种不同听音乐的要求，用来补偿音源的录音缺陷或音箱的频响等，由于其就够和使用方法比较简单，负作用少，因而对一般条件的用户来说使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位。
正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。
其实质是对放音通道频响特性实施控制。
音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。
关键词：反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)1.1课题背景 (3)1.2 选题的目的 (3)1.3 选题的意义 (3)1.4 本课题主要研究内容 (4)第2章音调控制电路分析 (4)2.1 音调控制电路的基础知识 (4)2.1.1 什么是音调控制 (4)2.1.2音调控制电路的分类 (5)2.2 电容器的音调控制电路 (11)第3章整机电路的设计 (17)3.1 技术要求 (17)3.2整机电路图 (18)第4章音调控制电路的安装与调试 (19)4.1 电路安装与调试技术 (19)4.1.1 合理布局、分级装调 (19)4.1.2 调试技术 (19)第5章课程设计体会 (20)第6章参考文献 (21)第1章绪论1.1课题背景音调控制电路是利用电子线路的频率特性原理，人为地改变信号中高、低频成分的比重，适时调整音色，改善音响的放音音质；满足听者的爱好、渲染某种气氛、达到某种效果；补偿扬声器系统及放音场所的场所音响不足。
音调的控制是对某一段频率的信号进行提升或者衰减，不影响其它频段信号的输出。
音频放大电路实验报告（共9篇）
音频放大电路实验报告(共9篇)音频功率放大器实验报告一、实验目的1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能；2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法；3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。
4）培养设计开发过程中分析处理问题的能力、团队合作的能力。
二、实验要求1）设计要求设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。
要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：（1）频带宽度50Hz～20kHz，输出波形基本不失真；（2）电路输出功率大于8W；（3）输入阻抗：≥10kΩ；（4）放大倍数：≥40dB；（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围；（6）所设计的电路具有一定的抗干扰能力；（7）具有合适频响宽度、保真度要好、动态特性好。
发挥部分：（1）增加电路输出短路保护功能；（2）尽量提高放大器效率；（3）尽量降低放大器电源电压；（4）采用交流220V，50Hz电源供电。
2）实物要求正确理解有关要求，完成系统设计，具体要求如下：（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；（5）PCB文件生成与打印输出；（6）PCB版图制作与焊接；（7）电路调试及参数测量。
三、实验内容与原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。
按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。
v图1 音频功率放大器的组成框图1）前置放大级音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。
课程设计 多级放大电路设计报告
模拟电路课程设计报告多级放大电路设计一、设计任务与要求1．设计、仿真和安装调试一个放大电路。
2．电路的技术指标：1)电源电压…………V CC = 12V；2)电压增益…………A v = 40dB；3)输入电阻…………R i 20kΩ；4)最大输出电压……V OM（有效值）1V；5)频带宽度…………30 Hz ~ 30 kHz;6)负载电阻…………R L = 2kΩ；7)信号源内阻………R S = 1kΩ；8)使用环境温度：…-10 C ~ +60 C。
3．利用PSpice 或OrCAD进行模拟仿真。
二、方案设计与论证1.设计要求总体分析若采用单级放大电路，在共射电路、共集电路、共基电路、共源电路、共漏电路5种基本放大电路中，不可能使用单个放大电路达到设计要求，因此至少采用二级放大电路。
技术指标中有电路工作的环境温度：-10 C ~ +60C ，设计的电路要采用分压式偏置以稳定电路工作点；电压增益V A = 40dB = 100，要采用10≥V A 的两种基本放大电路形式，或者一个100≥V A 的放大器和一个电压跟随器等等。
考虑到输入电阻k R i 20≥的指标要求，所选的放大器中至少一个的输入电阻Ω≥k R i 20作为第一级电路。
在设计的电路中要恰当地并、串联电容以达到隔直、调节频带宽度的大小和上下限频率范围的效果。
2. 方案设计采用二级放大电路的形式：第一级为共集电路，不采用分压偏置式，利用其作为电压跟随器的性质，V A 略小于1，其输入电阻i R 为几十千~上百千欧姆数量级，可以实现设计要求电路技术指标Ω≥k R i 20，输出电阻O R 很小，一般在几到几十欧姆，负载变动对增益影响不大，带负载能力强。
第二级为射极偏置电路，采用分压偏置式，利用其放大能力强的优点，V A 较大，补偿第一级的电压损耗、提高放大电路的电压增益以达到设计要求；射极偏置电路作为基本工作点稳定电路，能减少温度对电路工作点Q 点的影响，符合设计要求中电路指标的电路工作环境变化的温度。
多级交流放大器的设计经典电路
实验七多级交流放大器的设计一．实验目的1．学习多级交流放大器的设计方法。
2．掌握多级交流放大器的安装、调试与测量方法二．预习要求1．根据教材中介绍的方法，设计一个满足指标要求的多级交流放大器，计算出多级交流放大器中各元件的参数，画出标有元件值的电路图。
2．预习多级交流放大器的调试与测量方法，制定出实验方案，选择实验用的仪器设备。
三．实验原理当需要放大低频范围内的交流信号时，可用集成运算放大器组成具有深度负反馈的交流放大器。
由于交流放大器的级与级之间可以采用电容耦合方式，所以不用考虑运算放大器的失调参数和漂移的影响。
因此，用运算放大器设计的交流放大器具有组装简单、调试方便、工作稳定等优点。
如果需要组成具有较宽频带的交流放大器，应选择宽带集成放大器，并使其处于深度负反馈。
若要得到较高增益的宽带交流放大器，可用两个或两个以上的单级交流放大器级联组成。
在设计小信号多级宽带交流放大器时，输入到前级运算放大器的信号幅值较小，为了减小动态误差，应选择宽带运算放大器，并使它处于深度负反馈。
由于运放的增益带宽积是一个常数，因此，加大负反馈深度，可以降低电压放大倍数，从而达到扩展频带宽度的目的。
由于输入到后级运放的信号幅度较大，因此，后级运放在大信号的条件下工作，这时，影响误差的主要因素是运放的转换速率，运放的转换速率越大，误差越小。
四．设计方法与设计举例1．设计方法与步骤：169170（1）确定放大器的级数n根据多级放大器的电压放大倍数A u Σ和所选用的每级放大器的放大倍数A ui ，确定多级 放大器的级数n 。
（2）选择电路形式 （3）选择集成运算放大器先初步选择一种类型的运放，然后根据所选运放的单位增益带宽BW ，计算出每级放大 器的带宽。
uiHi A BW f =（1）并按（2）式算出。
121'-=n HiHif f（2）多级放大器的总带宽H f 必须满足： 'Hi H f f ≤ （3）若'Hi H f f >，就不能满足技术指标提出的带宽要求，此时可再选择增益带宽积更高的运放。
电子实验报告：两级放大电路的设计、测试与调试 报告之欧阳引擎创编
大学欧阳引擎（2021.01.01）电子技术实验报告学生姓名：班级学号：考核成绩：实验地点：指导老师：试验时间：实验名称：两级放大电路的设计、测试与调试一．实验目的1．进一步掌握放大电路各种性能指标的测试方法。
2．掌握两级放大电路的设计原理、各性能指标的测试原理。
二．实验原理由一只晶体管组成的基本组态放大器往往达不到所要求的放大倍数，或者其他指标达不到要求。
这时，可以将基本组态放大器作为一级单元电路，将其一级一级地连接起来构成多级放大器，以实现所需的技术指标。
信号传输方式成为耦合方式。
耦合方式主要有电容耦合、变压器耦合和直接耦合。
1.多级放大器指标的计算一个三级放大器的通用模型如下图所示：由模型图可以得到多级放大器的计算特点：，多级放大器的输入电阻等于第一级放大器的输入电阻；，多级放大器的输出电阻等于末级放大器的输出电阻；，后级放大器的输入电阻是前级放大器的负载；，2.实验电路测试静态工作点令=+12V，调节，是放大器第一级工作点=1.6V,用数VB1VC1V E1V B2V C2V E2 2.3088.519 1.609V 3.126V8.002 2.418字万用表测量各管脚电压并记录与下表中。
2，放大倍数的测量调整函数发生器，使放大器=5mV，=1kHz的正弦信号，测量输出电压,计算电压增益，并记录与下表中。
输入Ui输出Uo增益Av5mV380.855mV76.1713，输入电阻和输出电阻的测量运用两次电压法测量两级放大器的输入电阻和输出电阻。
测试输入电阻时，在输入口接入取样电阻=1k；测试输出电阻时，在输出口接入负载电阻=1k。
数据分别填入下表中。
输入电阻0输出电阻Us’Ui Ri Uo Uo’Ro5mV 4.157mV 3.476316.756mV148.24 mV 1.138k4，测量两级放大器的幅频特性，并绘出频率特性曲线用点频法测量两级放大器的频率特性，并求出带宽=，记录相关数据并填入下表。
