机房设备安装工程及移动通信工程施工工艺图解(精华)
移动工程施工指导图册(基站设备安装部分)

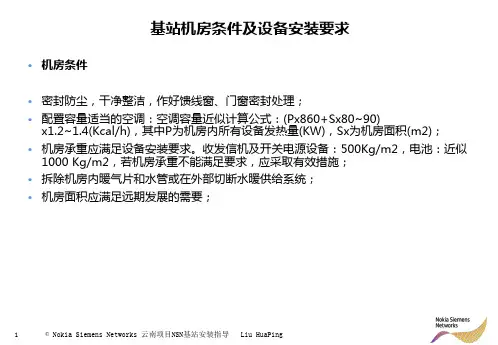

1
© Nokia Siemens Networks 云南项目NSN基站安装指导
Liu HuaPing
电源系统
• 电源系统 • 容量配置应考虑远期发展，系统具有易扩充性；
• 电源设备应配备足够的熔断器分路，分路容量应与设备耗电量匹配，分路容量=负载 额定电流x1.2~1.5；(Ultrasite/Flexi的直流断路器:100A) ；
3 © Nokia Siemens Networks 云南项目NSN基站安装指导 Liu HuaPing
设备安装
• • • • • • • • • • • • 机架设备位置安装正确，符合工程设计平面图要求； 机架安装垂直度误差小于3mm； 相邻机架之间应紧密靠拢，机架正面应在同一平面上； 各种镙丝应拧紧，同类螺帽露出要一致； 机架上的各种零部件不得脱落或损坏； 各种文字符号或标志应正确、整齐； 室外馈线标牌安装在距天线端接口下方<1m处，禁止将标牌绑扎在防水处理上； 室内馈线标牌安装在避雷器端<0.5m处； 室外同类线缆的标牌需安装在同一水平面上； 室内线缆标签粘贴要美观，标识正确；nokia设备端线缆标签应在正面同一平面上； 室内标牌的固定扎带要剪平不留尖； 要注意标签标牌挂的方向，标签标牌上的文字标识建议要从左往右字体正面或从上 往下读并所有字体统一朝向；
7
© Nokia Siemens Networks 云南项目NSN基站安装指导
Liu HuaPing
避雷器安装
• 避雷器不得与走线架接触
• 接头应按照规范制作,拧紧,测试结果符 合规范 • 避雷器接地地线走线平滑,缕直,有效绑 扎,接入室外地排不得复接
• 室内馈线与跳线的接头应在馈线进机房 后1M处,不宜过短,使接头受力,也不宜 过长,影响避雷器的防雷效果
通信基站工程施工工艺PPT

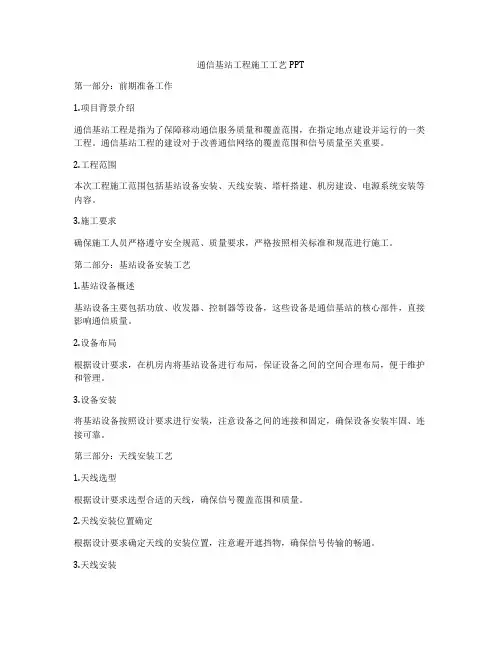

通信基站工程施工工艺PPT第一部分：前期准备工作1.项目背景介绍通信基站工程是指为了保障移动通信服务质量和覆盖范围，在指定地点建设并运行的一类工程。
通信基站工程的建设对于改善通信网络的覆盖范围和信号质量至关重要。
2.工程范围本次工程施工范围包括基站设备安装、天线安装、塔杆搭建、机房建设、电源系统安装等内容。
3.施工要求确保施工人员严格遵守安全规范、质量要求，严格按照相关标准和规范进行施工。
第二部分：基站设备安装工艺1.基站设备概述基站设备主要包括功放、收发器、控制器等设备，这些设备是通信基站的核心部件，直接影响通信质量。
2.设备布局根据设计要求，在机房内将基站设备进行布局，保证设备之间的空间合理布局，便于维护和管理。
3.设备安装将基站设备按照设计要求进行安装，注意设备之间的连接和固定，确保设备安装牢固、连接可靠。
第三部分：天线安装工艺1.天线选型根据设计要求选型合适的天线，确保信号覆盖范围和质量。
2.天线安装位置确定根据设计要求确定天线的安装位置，注意避开遮挡物，确保信号传输的畅通。
3.天线安装将天线按照设计要求固定在指定位置，注意调整天线方向和角度，确保信号传输质量。
第四部分：塔杆搭建工艺1.塔杆选型根据设计要求选择合适的塔杆，考虑到塔杆的承重能力和抗风能力。
2.塔杆基础施工在设计要求的基础上进行塔杆基础的施工，确保基础坚固牢固。
3.塔杆搭建按照设计要求进行塔杆的搭建，注意搭建过程中的安全措施，确保搭建顺利进行。
第五部分：机房建设工艺1.机房布局设计根据设计要求进行机房的布局设计，确保设备摆放合理、通风良好。
2.机房装修进行机房的内部装修，包括地板铺设、墙面装修等，确保机房整洁美观。
3.机房设备安装将机房设备按照设计要求进行安装，注意设备间的布线和连接。
第六部分：电源系统安装工艺1.电源系统选型根据设计要求选型合适的电源系统，确保基站设备有稳定的电源供应。
2.电源系统布局注意电源系统的布局设计，确保电源线路的合理布置。
通信工程设备安装流程图
记录设备的维护信息，包括维护时间、维护内容、维 护人员等，便于后续查询和管理。
故障排查与修复
故障检测
通过设备运行状况和监控系统，及时发现设备故 障，并进行初步判断。
故障定位
利用专业工具和软件，对故障进行定位，确定故 障的具体位置和原因。
故障修复
根据故障定位结果，采取相应的修复措施，对故 障进行修复。
VS
详细描述
安全培训包括对安装人员进行安全知识和 技能的培训，使他们了解并掌握在安装过 程中可能遇到的安全风险和应对措施，以 及遵守安全规定和操作规程的重要性。
安全措施实施
总结词
在通信工程设备安装过程中，实施安全措施 是保障人员和设备安全的重要手段。
详细描述
安全措施包括但不限于穿戴个人防护装备、 设置安全警示标识、使用安全带和安全网等 ，以降低潜在的安全风险。同时，应定期检 查和维护安全设备，确保其正常工作。
05
CATA装流程优化
在设备安装过程中，不断优化安装流程，提高安装效率。
严格遵守技术规范
遵循通信工程设备安装的技术规范，确保设备正常运行。
强化安全意识
在安装过程中，始终保持高度的安全意识，确保人员和设备安全 。
未来发展趋势
5G技术的普及
随着5G技术的不断发展，通信工程设备安装将更加注重5G设备的 布局和优化。
安装人员培训
安装人员培训是确保设备安装顺利进行的关键环节，需要针 对不同的设备进行专业的技能培训。
在安装人员培训阶段，需要对安装人员进行专业技能培训， 使他们熟悉设备的安装流程、操作规范和安全注意事项等。 同时，需要确保安装人员具备相应的资质和经验，能够胜任 设备的安装工作。
现场勘查与评估
通信主要施工工艺流程图..

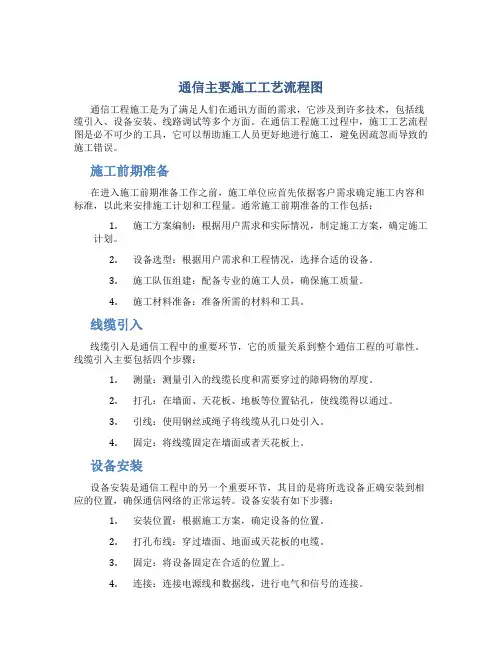

通信主要施工工艺流程图通信工程施工是为了满足人们在通讯方面的需求，它涉及到许多技术，包括线缆引入、设备安装、线路调试等多个方面。
在通信工程施工过程中，施工工艺流程图是必不可少的工具，它可以帮助施工人员更好地进行施工，避免因疏忽而导致的施工错误。
施工前期准备在进入施工前期准备工作之前，施工单位应首先依据客户需求确定施工内容和标准，以此来安排施工计划和工程量。
通常施工前期准备的工作包括：1.施工方案编制：根据用户需求和实际情况，制定施工方案，确定施工计划。
2.设备选型：根据用户需求和工程情况，选择合适的设备。
3.施工队伍组建：配备专业的施工人员，确保施工质量。
4.施工材料准备：准备所需的材料和工具。
线缆引入线缆引入是通信工程中的重要环节，它的质量关系到整个通信工程的可靠性。
线缆引入主要包括四个步骤：1.测量：测量引入的线缆长度和需要穿过的障碍物的厚度。
2.打孔：在墙面、天花板、地板等位置钻孔，使线缆得以通过。
3.引线：使用钢丝或绳子将线缆从孔口处引入。
4.固定：将线缆固定在墙面或者天花板上。
设备安装设备安装是通信工程中的另一个重要环节，其目的是将所选设备正确安装到相应的位置，确保通信网络的正常运转。
设备安装有如下步骤：1.安装位置：根据施工方案，确定设备的位置。
2.打孔布线：穿过墙面、地面或天花板的电缆。
3.固定：将设备固定在合适的位置上。
4.连接：连接电源线和数据线，进行电气和信号的连接。
线路调试在设备安装完成后，需要进行线路调试，以确保通信网络的正常运转。
通常，线路调试包括以下步骤：1.设备开机测试:对设备进行初步测试，检查设备是否启动，是否出现故障。
2.验证连接：确保所有电路和信号线连接正确。
3.数据传输测试：运行数据传输测试程序，确保信号不会丢失或受到信噪比干扰。
4.故障排除：如果在测试过程中发现了问题，需要定位问题，并进行故障排除。
以上介绍了通信工程施工的主要工艺流程图，包括施工前期准备、线缆引入、设备安装和线路调试。
通信工程设备安装流程(PPT56页)
2） 取出附件的地脚螺栓，轻轻敲入打好的孔中，用扳 手稍微收紧一下螺栓以求定位，再拧出螺钉。再次吸尘。
3） 将机柜立起，对正方向，由后往前移动，直至机柜 的底座完全进入外框线内（可酌情拆下前门和后盖板）。
将包装袋打开，将设备一一取出，放置在准备好的平 台上。在取出设备时，必须小心翼翼，避免折断光纤连线 或电缆连线。在拆开一个包装后，将拆下的包装袋、泡沫 等不用之物从开包的房间清理出去，以免影响下一个包装 的开包。
不可以将多台设备同时开箱、堆放、叠加在地板上， 不得坐在裸露的设备上休息。
所有的操作都必须由受过专业训练的技术人员进行。
24
机柜安装
机柜安装遵循横平竖直的惯例，要用水平尺 调整机柜的水平度和垂直度，几个机柜和 室内其它设备都要取齐，一般要求是机柜 后面板和室内走线架后沿取齐，每个机柜 使用不少于四个螺栓进行固定，每个机柜 地角都要和地面牢固接触，不能悬空。
25
安装机柜要先固定机柜底座，查阅手册中的底座尺寸关系 示意图，遵循下列步骤；
5/4″馈线、15/8″馈线； (4)接头密封件，用于室外跳线两端接头（与天线和主
馈线相接）的密封，常用的材料有绝缘防水胶（3M2228） 和PVC绝缘胶带（3M33+）；
(5)室内超柔跳线，用于主馈线（经避雷器）与基站主 设备之间的连接，常用的跳线采用1/2〞超柔馈线，长度 一般为2～3m；
(6)其他配件，主要有接地装置（7/8〞馈线接地件）、 7/8〞馈线卡子、防雷保护器（避雷器）、各种尼龙扎带 35 等。
15
电池安装
16
电池检查 蓄电池运到后，首先应仔细检查包装有无异
通信工程布线及分布系统安装工艺图片集

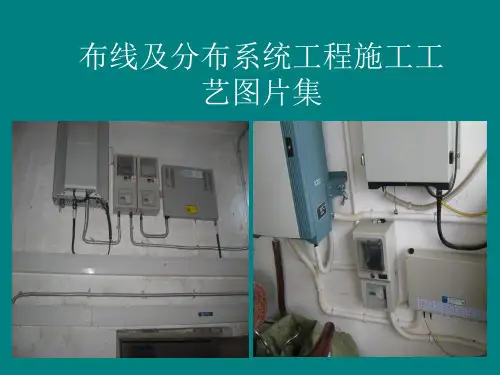

线槽安装要求
线槽固定应用自攻钉上下固定 实践证明线槽牢固 不易松动
只在线槽中心线位置固定线槽易松 动 脱离墙面 起缝与墙面接触不严实
• 设备与线槽间的距离要合理掌握
3G主设备与线槽的间距在300— 600MM不等需根据设备厂商而定
2G设备与线槽间距离为250— 300MM之间
• 标识安装规范
运营商标识粘贴和绑扎要水平一线
要求套聚乙烯管. • 5.室外管井要求有1米预留走线.
室外防水要求
室外设备没有用胶泥作防 水只用胶布
胶泥做防水用扎 带两头绑扎
美化体天线底座要求
天线底座需要加防护 胶垫,防止破坏防水层
美化体天线防水制作
后备电源
馈线安装：地线、电源线、软管、普利卡管、PVC管设备走遍走线牢固、 平直、美观。固定间距为300mm左右，PVC硬管固定间距可以为 300—800mm不等
线槽安装：固定间距合理300mm，要求线槽内塑料涨塞上下打孔固定， 安装牢固、水平，线槽开口为方口
垂直部分：固定间距合理、美观、牢固 转弯部分：圆滑美观。套PVC走线部分转弯部分要套PVC软管并加直通。 设备接地线：禁止接入水管或是煤气管道上
• 电梯内对数周期天线错误的安装方向:水平安装
对数周期天线在室外安装指示方向漏水孔箭头朝下
井道内线槽走线要求
需增加直角弯 头
井道内普管合理走线
规范走线
零乱走线
• 馈线在线槽内过大弯曲需要加直角弯头
禁止跨越线槽走线
打孔走线
八木天线及GPS天线图例1
注意：八木天线安装位置应远离设备处的窗 户口防止自激，防水弯位置在线缆穿墙孔处
• 室外接地卡
设备输出馈线要求
设备的衰减器和避 雷器应安装线槽内
智能化工程施工工艺图片讲解
智能化工程《施工工艺图片集》第1页，共46页目录一、机房二、设备间三、终端设备四、管，线,槽五、桥架六、仓库管理第2页，共46页第3页，共46页不合格一、机房1：线缆凌乱,无分类绑扎。
2：标示标签凌乱无序。
3:设备随意摆放无固定。
4：设备安装无整体规划.5：未考虑设备间的散热。
第4页，共46页不合格一、机房1：线缆凌乱,无分类绑扎.2：标示标签凌乱无序。
3:设备随意摆放无固定。
4：设备安装无整体规划.5:未考虑设备间的散热。
第5页，共46页不合格一、机房1:设备无受力支撑点。
2：无标示标签.3：设备堆叠，未采用机架安装。
4：灰尘太多，未保护及时清洁.5：未考虑设备间的散热。
第6页，共46页合格一、机房1：线缆绑扎规范，打孔固定受力。
2：设备分层安装，整洁散热。
3：标示标签整齐可辨。
第7页，共46页合格一、机房1:线缆绑扎规范。
2：线缆标签标识清晰可辨.3：设备分层安装，整洁散热,设备规划统一。
第8页，共46页合格一、机房1:线缆绑扎规范，打孔固定受力.2：机架式分类安装，规范整洁。
3:统计规划，提前预留后期安装位置。
第9页，共46页合格一、机房1:线缆绑扎规范，打孔固定受力。
2：设备摆放统计，横平竖直。
3:线缆之间距离留放均匀合理.第10页，共46页合格一、机房1：线缆分类绑扎规范，走线方式统计。
2：设备摆放统计，横平竖直.3：线缆标示规范统一.4:各设备独立连接接地，静止串并联接。
第11页，共46页合格一、机房1:设备安装横平竖直,无缝隙。
2：机柜牢固、结实、无油漆损伤.3:设备分类标识，清晰可辨.第12页，共46页合格一、机房1:桥架安装牢固。
2:线缆整理规范。
3：线缆弯曲弧度合理,符合规范。
第13页，共46页合格一、机房1：机柜布置合理.2:线缆整理规范。
3：线缆弯曲弧度合理。
第14页，共46页合格一、机房1：UPS电箱安装牢固。
2:线缆整理规范.3：布置摆放合理。
第15页，共46页合格一、机房1：防静电地板安装平整.2：门口台阶处理实用规范.3：台阶边角铝合金包边实用。
基站设备及传输设备安装工艺图解
45º
● 天线安装应处 于铁塔避雷针防 雷保护范围内， 与避雷针的夹角 小于45°。
（四）天线、馈线安装
管型塔馈线的布放方式
馈线由塔体内布放。
馈线栈桥要安装周正、 牢固、美观。
（四）天线、馈线安装
● 馈线在铁塔上或室外走线 架上布放应顺直、整齐，每隔 一米用卡子固定，拐弯处应适 当增加加固点；
基站设备及传输设备安装工艺 简单图解
一、基站设备安装工艺
• （一）走线架的安装 • （二）无线设备的安装 • （三）电源设备安装 • （四）天线、馈线安装 • （五）基站传输设备安装 • （六）电缆布放及成端 • （七）各种保护接地 • (八) 其他
（一）走线架的安装
1、走线架宽度为400mm，扁铁间距为6--8个 孔距，两个U棒连接处应用6个M8螺丝连接。
（三）电源设备安装
开关电源交流输入 电缆的要求。
● 交流配电屏（或配电箱）至 开关电源交流输入端的交流配电 电缆长度不小于10m。
直流电源设备安装
● 机架的安装要端正牢 固，垂直偏差不应大于 机架高度的1‰。 ●机架要相互靠拢，机 架间隙不得大于3mm， 列内机面平齐。
（三）电源设备安装
● 线缆布放排列整齐、标签粘 贴正确清晰、下线合理。
● 走线架安装应整体 不晃动，牢固可靠，可 以采用顶棚吊挂、侧旁 支撑及终端与墙加固等 多种加固方式。
走线架主体结构的安装
• 走线架安装要求横平竖直； 走线架宽度为400mm，扁 铁间距为6--8个孔距。
● 走线架的侧旁支撑、终 端加固SUPER的安装应牢 固、平直、端正。
走线架U棒的连接安装
移动通信工程施工工艺图解
未完…………….
更多精练易懂的施工图解及动画讲解视频，通信与广电实务的宝贵资料，纯干货，请联系
QQ：2877464382
小店：
/item.htm?id=43469967627
本店特色：
1、不同于一般培训机构或网上流传的精华考点总结（九阴真经）
2、秒记口诀（利用天马行空的联想，帮助记忆）
3、各种施工动画讲解视频，生动形象，让专业名词不再是障碍，易于记忆。
4、线路工程、管道工程、设备安装工程的工艺图解，图文并茂，展现施工流
程，让你彻底抛弃繁琐冗长的文字。
5、案例专题分析（双代号网络图，工期费用索赔，线路工程，管道工程，设
备安装工程等专题）。
6、网络辅导。
购买后会被邀请加入内部VIP培训群，学习过程中有疑问可随
时提出，亦可一对一交流，店主也会一直与考友共同学习，争取随时解答各老友的疑问。
7、各大培训机构的讲课视频及押题（张毅、袁立云、张永刚等），2014的视
频全部齐全，2015的视频会陆续更新。
8、附送公共课各培训机构视频课件资料！。
通信主要施工工艺流程图
通信施工工艺流程脚本1基本规定1）施工现场各项管理制度应齐全，管理机制健全，岗位职责明确到人；施工人员数量、机具仪表配置应满足“施工组织设计”规定。
2）针对详细工程施工特点，制定安全保障措施；动工前进行必要安全培训，并进行安全考试，考试合格后方可上岗作业。
3）对于通信线路工程，施工前要与沿线有关部门及单位获得联络，办理有关手续、签订安全配合协议等。
项目部要教育施工人员遵守当地法律法规、风俗习惯、施工现场规章制度，保证施工现场良好秩序。
4）对于通信设备安装工程，应理解通信机房管理制度，服从机房管理人员安排，提前办理必要准入手续。
对于既有机房，调查机房内在用设备使用状况，制定在用设备安全防护措施。
施工过程中严禁乱动与工程无关在用设备、设施。
5）GSM-R及列车无线调度通信工程铁塔安装、漏泄同轴吊挂等需要在车站站台、隧道、路肩等处进行施工，应提前与有关部门联络，签订安全配合协议。
6）对于铁路车站客运服务信息系统工程，应理解车站管理制度，提前办理准入证等多种有关手续。
7）技术交底重点根据工程实际状况确定，一般应包括重要施工工艺及施工措施；进度安排、工程质量、安全措施等。
交底要交到施工操作人员。
交底必须在作业前进行，要有交底记录，交底人与被交底人都要在记录上签字。
8）对于通信工程，施工项目及工程特点不一样，其施工工艺及施工措施也有所不一样。
因此，通信工程施工作业指导书要根据工程详细状况进行编写。
9）做好物资进场和标识工作，物资应整洁码放，要注意防火、防盗。
还应做好进货、领用账目记录工作。
10）安排仪器仪表寄存地点，建立管理台帐，采用防潮、防火、防盗措施，严格按照其阐明书规定进行保管和维护。
11）对于多种设备安装工程，施工现场应配置消防器材，通信机房内及其附近严禁寄存易燃、易爆等危险物品。
2工艺实行重要内容2.1总施工流程通信工程施工总流程图：2.2通信线路工程2.2.1光电缆敷设工艺流程图施工准备—径路复测—挖沟、杆路施工、管道施工—光电缆单盘检查、配盘—光电缆敷设—光电缆接续—光电缆测试—竣工2.2.2光、电缆单盘检查1）光、电缆到货后，将随盘合格证及出厂测试资料进行搜集并妥善保管。
通信工程设备安装流程ppt课件
应该分别走线，互相不干扰。 5、 将要连接到设备上的电缆线检查，确认无误。
.
开箱验货
开箱验货需要有甲方、厂家、施工方和工程监理同时 在场。
包装外观检查
.
蓄电池安装 1） 把电池用湿布沫干净。 2） 根据安装手册，固定地脚螺栓。注意：打地脚螺栓孔
.
电池安装
.
电池检查 蓄电池运到后，首先应仔细检查包装有无异
常，在搬运过程中不要使蓄电池受到撞击，开箱 时要小心。 开箱时，蓄电池要离安装地点近，开箱后检 查蓄电池及附件的外观、数量等。 检查蓄电池外壳有无损伤、漏液等。 当发生蓄电池掉落、电池外壳受到撞击时， 与工程负责人提供详细的情况，让工程负责人处 理。
检查包装箱的外观，包括以下几个方面
外包装箱子的包装带是否牢固地绑在包装箱上，
是否有松开的现象。
包装箱是否包装牢固，是否有人为撕裂现象。
包装箱是否有漏水现象。
是否有外物在包装箱上。
包装箱名称与包装箱数是否正确。
包装箱是否有破损，若有破损，作出记录并与甲
方联系。
.
开箱 在确认包装箱外观一切正确之后，可以打
山东省邮电工程有限公司
设备安装流程
薛克林
.
设备安装工艺流程图
.
设备安装工艺流程图
.
什么是基站
基站，即公用移动通信基站是无线电台 站的一种形式，是指在一定的无线电覆 盖区域中，通过移动通信交换中心，与 移动电话终端之间进行信息传递的无线 电收发信电台。
.
了解基站
基站主要设备有哪些？ 一般分为以下几个系统:传输系统,包
通信工程各施工工序图解
目录
说
明一、传输施工规范二、电力施工规范三、站房施工规范
四、铁塔施工规范
五、地网制作规范
六、走线架安装规范
七、交流引入规范
八、设备安装规范
传 输——路由选择
路由选择要求:路由选择尽量选择直线路由，避开易 蹋方、山体滑坡等路段，避免大面积穿越树林，走 “S”弯等，重点把握跨河跨江、山谷等。路由选择 还应考虑与其他通信杆及电力杆等倒杆的距离，即 “倒杆距”，解除安全隐患,其他均与设计为主。
传 输——光缆加强芯接地
创新……
在以往的规范施工中，光缆直接进入机房，加强芯直接连接到室内综合柜接地柱上，这样一来， 不但不能防雷相反把雷电引入至室内设备，以至设备损坏的基站比比皆是。
毕节移动积往年经验，对光缆防雷提出了“创新”的规范，即光缆在进基站的终端杆上把加强芯 断开，貌似做一个接头，其实纤芯不用断开，这样断开的加强芯与接地扁铁一起引入大地。此方法经 济实惠，又真正起到了防雷的作用。
， 挂 钩 均 匀
光 缆 布 放 平 直
（架空）吊线及光缆的敷设要求有专业技术人员现场指导作业，吊线是支撑光 缆的辅助装置，布放严禁打绞，紧线要求适度，光缆布放要求平直、美观严禁 打绞避免折断纤芯。光缆挂钩要求尺码均匀，密度一致。
传 输——光缆预留要求
架空光缆预留 要求:按设计 要求做好光缆 预留,一般要 求跨越公路两 端有预留, 临 近光缆接头盒 的两端要求预 留,其他按500 米一个预留, 光缆预留不宜 过长或过短, 根据地区特点, 一般长度在10 至15米。
管
10CM 10CM
90CM
进线孔的安装与预留:按设计要求在门的对 面6.6米墙面距室内墙面90公分处预留两根
ONU设备安装工艺图片册
浙江省邮电工程建设有限公司
机柜的安装
机柜内部、底部及顶部不应有多余的线扣、螺钉等杂物。
浙江省邮电工程建设有限公司
信号线的安装
. 信号线应无破损、断裂和中间接头。 . 信号线接头应干净无损坏,现场制作的接头应规范,连接正确可靠。 . 每根客户线和中继线必须通过导通测试。
浙江省邮电工程建设有限公司
浙江省邮电工程建设有限公司
电源线和接地线
.电源线地线应连接正确可靠。 .服务器机柜内的所有金属外壳和机架应正确可靠地接到保护地上。
浙江省邮电工程建设有限公司
电源线和接地线
机柜门的地线应连接正确可靠。
浙江省邮电工程建设有限公司
电源线和接地线
.并柜及同模块机柜的等电位电缆应连接正确可靠。 .服务器机柜和通信设备主机间的PGND应用短接导线互相连接。
电源线和接地线
.电源线和接地线必须使用整端铜芯电缆，中间无任何接头。 .设备电源线，地线及机柜间的等电位线的线径应符合设备配电要求。
浙江省邮电工程建设有限公司
终端的安装
3cm
. 电源线，接地线及信号线应分开布放。 . 机柜外的电源线、接地线和信号线的间距应符合设计要求，一般建议间距 大于3cm。
浙江省邮电工程建设有限公司
终端的安装
.电源线或接地线应布放绑扎整齐。 .电源线和地线在转弯处应绑扎平滑。
浙江省邮电工程建设有限公司
终端的安装
电源线和地线的转弯位置应平滑，当信号线被固定在有棱角的结 构件上时应采取保护措施。
浙江省邮电工程建设有限公司
终端的安装
制作电源线和地线的铜鼻子时应焊接或压接牢固。
浙江省邮电工程建设有限公司
信号线的安装
尾纤连接点应干净，无灰尘，未使用的光纤头和单板光口应用保护帽 （塞）做好保护，如若清洁应按照公司要求执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安装 一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
依据设计图纸 进行现场复核。
复核的内容包括： 需要安装的设备位置、数量是否准确有效， 线缆走向、距离是否准确可行，电源电压、熔断器容量是否满 足设计要求，保护接地的位置是否有冗余，防静电地板的高度 是否和防振机座的高度相符等。
通信设备安装工程施工工艺图解
:
第1页
目录
设备安装工程主要指在机房内安装程控交换机、传输设备、 接入网设备、移动通信设备、电源的安装，涉及到机架/框、设备、 输入输出线缆、电源线、地线等的安装和布放。
典型机房布局如下
第2页
工程识图
土建移动通信机房
集装箱机房
机房内景
数 据 机 房
移动通信机房
第4页
光纤布放 1.槽道内光纤应顺直、不扭绞，拐弯处曲率半径应不小于 光缆直径的20倍。 2.槽道内光纤应加套管或线槽进行保护，无套管保护处应用 扎带绑扎，但不宜过紧。
光缆加强芯固定
第30页
保留2-3c m
传输设备尾纤连接及标签布放
1、连接尾纤时需测试收光 功率，收光功率必须符合 传输设计要求。
2、尾纤标签用不干胶标签 ，或双面胶粘贴标签，离尾 纤头3cm处吊挂并垂直方向 安装，安装时标签上下两端 需对齐，安装松紧要适中。
了解现场、机房的管理制度，提 前办理必要的机房准入手续。
进入通信大楼需 登记，领取大楼 临时出入证。
第17页
了解现场、机房内的特殊要求，考察电力配电系统、机房走线系统、机房接地系统、 施工用电和空调设施、消防设施的情况。
进机房穿鞋套
机房内部装修质量；地槽、走线路由检查；交流电源引入质量，机房 照明情况检査；机房的防静电地板（如有）情况检查；空调系统情况 检查，机房温度、湿 度情况检查；机房的防雷接地排、保护接地排是 否有空余位置；机房内消防设施的完 整性。
1、中继电缆转弯处需 有一个弯度，弯度半径 不少于6cm，转弯处应 绑扎固定。
2、设备电缆必须靠拢绑 扎，绑扎成方型，外观 一定要横平竖直。
第34页
1、电缆接头与 设备电缆连接 处需有弯度， 弯度半径不少 于4CM。
2、标签必须打印 过塑，并垂直方 向绑扎安装在缆 线转弯处，安装 时标签上下两端 需对齐。
10、电源线 用pvc管保护 时，布放一 定要做到横 平、竖直。
第40页
1、电源线铁槽安装时，铁 槽间必须采用16平方毫米方 以上黄绿地线接地保护。
2、铁槽上必须制作专用接地 铜线耳并固定在两铁槽上。
3、切口处必须 用热缩套管进 行封口，封口 后需用同色绝 缘3M胶布包扎 牢固。
第41页
电池组安装
第36页
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安装 一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
电源箱的安装
1.电源线必须采用整段线料，中间不得有接头。 2.馈电采用铜（ 银）排敷设时，铜 （ 招）排应平直，看不出有明显不平或锤 痕。 3.铜 （ 铝）排馈电线正极应为红色油漆标志，负极应为蓝色标志，保护地应 为黄色 标志，涂漆应光滑均勻，无漏涂和流痕。 4.胶皮绝缘线作直流馈电线时，每对馈电线应保持平行，正负线两端应有统一 红蓝 标志。 5.电源线末端必须有胶带等绝缘物封头，电缆剖头处必须用胶带和护套封扎。
第42页
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安装 一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
机柜及设备安装类
机架安装位置应符合施工图设计平面图的 要求，并根据设计图纸的尺寸，画线定位。 需加固底座或机帽的，宽和高的尺寸应与 机架尺寸相符，总体高度应与机房整体机 架高度一致，漆色同机架色泽。底脚螺栓 安装数量应符合机架底角孔洞数量的要求， 机架的垂直偏差不应大于机架高度的1%。 调整机架垂直度时，可在机架底角处放置 金属片，最多只 能垫机架的三个底角。 一 列有多个机架时，应先安装列头首架，然 后依次安装其余各机架，整列机架允许偏 差为3mm，机架之间的缝隙上下应均匀一 致。机门安装位置应正确， 开启灵活。机 架、列架标志应正确、清晰、齐全。
第21页
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安 装一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
电缆主走道及槽道的安装位置应 符合施工图设计的规定，左右偏 差不得超过50mm。 水平走道应与列架保持平行或直 角相交，水平度每米偏差不超过 2mm。垂直走道应与地 面保持垂 直并无倾斜现象，垂直度偏差不 超过1%。走道吊架的安装应整齐 牢固，保持垂直，无歪斜现象。 走线架应保证电气连通，就近连 接至室内保护接地排，接地线宜 采用 35mm2黄绿色多股铜芯电缆。
第24页
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安 装一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
钢槽基座 （抗地震用）
第25页
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安 装一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
第32页
光缆 进线孔
信号线的布放
设备跳纤 出线孔
第33页
中继电缆在走线架上布放及绑扎
20cm
3、中继电缆上配线架时要有U型 转弯预留，预留底部与端子底部距 离20cm。
1、设备电缆必须靠拢绑扎 ，绑扎成方型，外观一定 要横平竖直，不交叉。
2、标签必须打印过塑，并 方向一致安装，安装时标 签上下两端需对齐。
第28页
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安装 一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
走线架上光缆排列 整齐，横平竖直， 绑扎美观。
注：机房内禁止盘放余留光缆
3、信号线、电 源线、地线在走 线架必须分开绑 扎，简洁。
第29页
4、线耳应用绝缘热缩套管进行包 扎处理。 5、各压线螺丝加垫圈拧紧不得有 松动。 6、电源线连接牢固可靠
第38页
7、电源线 标签要进 行过塑处 理，铜线 不能外露 。
8、电源线在机 柜布线必须绑 扎顺直，合理 ，标签粘贴齐 全有效。
第39页
编排整 齐、顺 直，无 交叉。
9、电源 线应编 扎整齐 。
机柜安装
1、设备机 架的安装 应垂直水 平牢固， 垂直偏差 不应大于 机架高度 的1%。
第26页
2、同一批 安装的机柜 间隙不大于 3毫米。
4、柜内设 备安装应横 平竖直、各 个结合部螺 丝要紧固无 松动。
3、机柜与地面固定 时，应由4只M12膨 胀螺栓与地面固定，
设备安装位置应符合 施工图设计规定.。
1、电池组上层和下 层一定垂直，同层一 定要水平成一条线安 装。
2、电池组可以结合机 房受力情况，采用单层 和双层方式安装。
3、电池组之间互联一定要 安装正、负极串联的方式逐 个串联，并在每串联一个时 用万用表进行电源测试。
4、电池组电源线采用240 平方毫米，正极黑色、负 极蓝色规格来安装或正极 红色、负极蓝色。
3、标签必须打印过 塑，并与设备电缆垂 直安装，并安装在U 型最低端处。
2、预留设备电缆绑 扎时必须预留一个弧 度，弧度成U型，U 型最底部与其进线的 横列端子底平齐，线 路整齐美观。
第35页
进子框处，禁止开断子框边框
进子框处，保护软 管应粘贴所对应的 束管序号标签
保护软管应 绑扎在挡板 内侧
成端接续应按全 色谱纤序熔接
3、尾纤与机架托磨地方或转 弯处须用PVC软缠绕管保护 。
4、尾纤要布放在尾纤线槽 内，不具备线槽的位置须 加尾纤保护套管。
5、尾纤绑扎时松紧适度， 绑扎尾纤能抽动为宜。
第31页
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安装
一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
第19页
施工现场勘查一施工图复核一器材检验一安装走线槽（架）一基座安装一机架、设备安装 一电缆布放一信号线布放一电源线布放一加电本机测试一系统测试一竣工资料的编制
器材检验：现场开箱检验设备、 主要材料的品种、规格、数量、 外观检查；检查设备、主要材料 的出厂合格证书、技术说明书是 否齐全。
第20页
1、机房内的走线架用角钢 或铝合金材料制成；走线梯 之间不能用焊接，钻孔用螺 丝拧紧。宽度原则上要求 500mm，如条件限制或特殊 要求,可50,60或40CM宽.
2、安装走线架的离地高度 ，如果在一楼离地是2.7m， 如果在二楼以上应离地2.4m 3、安装应做到横平竖直。 4、走线架安装应牢固。 5、爬线梯与走线架应连接 牢固无晃动。 6、爬线梯的尺寸应与走线 架相同。 7、走线梯之间弯角的加固 用直角“T”型加固件，用螺 丝拧紧．连接处不能采用焊 接
1.电缆的规格、路由走向应符合施工图设计的规定，电缆排列必须整 齐，外皮应无损伤。 2.电源线和电缆必须分开布放，电源电缆、信号电缆、用户电缆与中 继电缆应分离布放。电源线、地线及信号线也应分开布放、绑扎，绑 扎时应使用同色扎带。 3.电缆转弯应均匀圆滑，转弯的曲率半径应大于电缆直径的5倍。 4.线缆在走线架上要横平竖直，不得交叉。从走线架下线时应垂直于 所接机柜。 5.布放走道电缆可用麻线绑扎。用于绑扎的麻线必须浸蜡，绑扎后的 电缆应互相紧密靠拢，外观平直整齐，线扣间距均勻，松紧适度。布 放槽道电缆可以不绑扎，槽内电缆应顺直，尽量不交叉。在电缆进出 槽道部位和电缆转弯处应用塑料皮衬垫，防止割破缆 皮，出口处应绑 扎或用塑料卡捆扎固定。 6.同一机柜不同线缆的垂直部分的扎带在绑扎时应尽量保持在同一水 平面上。 7.使用扎带绑扎时，扎带扣应朝向操作侧背面，扎带扣修剪平齐。
