15ppm船用油水分离器
防污染公约附则1
认可证书的要求
证书中指出该设备的主要参数和为确保其正常工作而必须的所有限制使用条件。
证书中规定该设备的主要参数和为确保其正常工作而必要的所有限制使用条件；和泵及电机的规格应记在型式认可证书上。
14
试验台
(产品厂)
试验台按：MEPC60(33) –图1a;b
试验台按：MEPC107(49) –图2
附件1

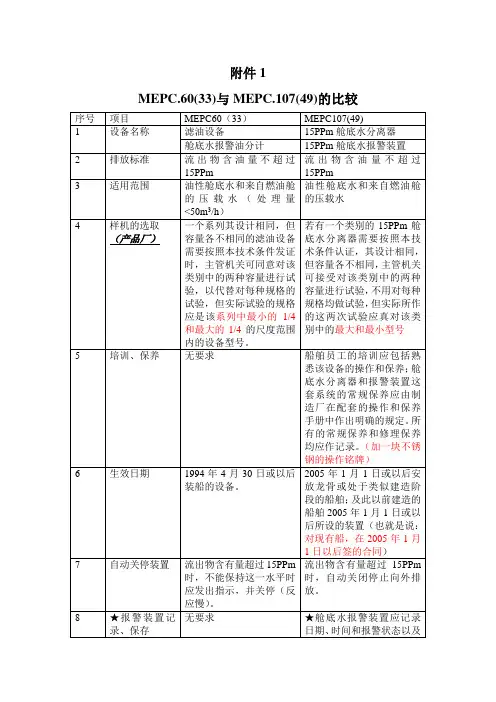

MEPC.60(33)与MEPC.107(49)的比较
序号
项目
MEPC60（33）
MEPC107(49)
1
设备名称
滤油设备
15PPm舱底水分离器
舱底水报警油分计
15PPm舱底水报警装置
2
排放标准
流出物含油量不超过15PPm
流出物含油量不超过15PPm
3
适用范围
油性舱底水和来自燃油舱的压载水（处理量<50m3/h）
油性舱底水和来自燃油舱的压载水
4
样机的选取
（产品厂）
一个系列其设计相同，但容量各不相同的滤油设备需要按照本技术条件发证时，主管机关可同意对该类别中的两种容量进行试验，以代替对每种规格的试验，但实际试验的规格应是该系列中最小的1/4和最大的1/4的尺度范围内的设备型号。
若有一个类别的15PPm舱底水分离器需要按照本技术条件认证，其设计相同，但容量各不相同，主管机关可接受对该类别中的两种容量进行试验，不用对每种规格均做试验，但实际所作的这两次试验应真对该类别中的最大和最小型号
15PPm舱底水报警装置的相应时间，即从送至舱底水报警装置的样品发生变化至PPm显示器显出正确的相应所化时间应不超过5s
12
安装时的响应时间要求
在船上的装置应布置成从变更泵出的混合物到变更油分计读数的总响应时间尽可能短，在任何情况下不超过40s.
油水分离器演讲内容
1.4动作图（以USH-20为例）
2.设计
（1）油水分离器根据IMO MEPC.107(49)设计而成。 （2）可安装在使用高比重（0.98以上/15℃），高粘度（25㎜2/s以上 /100℃）的燃料油的船上。 （3）油水分离性能为15ppm用而设计的。 （4）用于舱底废水处理，且为自动装置。 （5）油水分离器选用了活塞泵或螺杆泵。 （6）使用高粘度油时，为了排油容易，请设置加热装置。 （7）为了防止聚凝器堵塞，一次分离室与二次分离室的连接管上设 有过滤装置。 （8）为了避免分离器本体及附件的压力过高，设有安全阀。 （9）为了保证聚凝器的性能及耐压性，选用了优质材质。 （10）说明
（1）舱底泵的吸入管道，尽量专用（避免与淤泥渣泵兼用）且管道 内不能有空气。另外，为了防止杂物进入泵内，应设置过滤器。 （2）舱底泵的吸入管道设置时，为了避免吸入底部的沉淀物，应注 意安装位置。 （3）从舱底泵到油水分离器的配管的管径要与油水分离器入口口径 一致，且尽量缩短之间的距离，减少弯曲部位。另外，为防止舱底泵 逆流或接口处泄漏，油水分离器入口部要设置截止止回阀。 （4）油水分离器在吃水线以上安装时，船外排出管的安装如图1所示。 根据IMO MEPC.107 (49)6.1.1内容要求，预想将来的检验在船上进 行，所以请在靠出口处尽量近的垂直部位置设置取样口。(取样口为 油水分离器的标准配置).为了在关闭排出口状态下也能进行定期检查， 请设置再循环装置。
※1 所示数据为粘度在1000㎜2/s下自动排油开始时容器内的常用压力。 自动排油时所需压力根据排油管径、长度、及粘度不同而不同，一般按上表常用压力 调整。必要时增加加热装置。 ※2 在泵的排出量一定时，扬程不同，泵的回转数也就不同，所以上表只是举例。泵的 选定时须与厂家协商。
船舶油水分离器简介及故障解析
船舶油水分离器简介及故障解析XX（XXX）摘要：油水分离器作为船舶防污染重要设备之一，它的工作状况好坏可谓影响深远。
本文就近年来进公司修理船舶中常见类型油水分离器的工作原理以及各类故障的解析进行介绍。
关键词油水分离器原理故障解析一、前言油水分离器是船舶防污染的关键设备，在减轻船舶污染水域的过程中发挥着重要的作用。
MARPOL73、78公约附则Ⅰ第9条规定：对于400总吨及以上的非油船和油船机器处所的舱底（不包括货油泵舱的舱底）的排放（但不得混有货油的残油），未经稀释的排出物含油量不超过15ppm；第16条规定：凡10000总吨及以上的任何船舶，应装有经主管机关批准的滤油设备和当排出物的含油量超过15ppm时能发出报警并自动停止含有混合物排放的装置。
因此，在船舶进公司修理时，通常都会提出对油水分离器进行检修以使其符合公约规定。
二、油水分离器的基本组成及工作原理船舶机舱油水分离器主要由舱底水泵或泵、油水分离装置、自动排油装置、油份浓度监控报警装置、污水排放自动停止装置等组成。
图 1 某型油水分离器安装布置图1．污水泵：油水分离效果在很大程度上取决于油滴粒径。
当污水泵容积效率越低、转速越高、搅动越激烈，则油粒越易破碎乳化，分离效果越差。
螺杆泵和活塞泵效果较好，齿轮泵、离心泵等均不理想。
因而多采用自吸性能力好、对杂质不太敏感的螺杆泵和往复泵作为油水分离装置的供水泵。
2．油水分离装置：主要功能是将油分从含油污水中分离出来，分离方法有重力沉降、旋流分离、浮选、吸附、过滤、混凝处理、膜分离、生化处理和超声波处理等。
为了满足MARPOL 73／78公约和相关法律法规关于对船舶油污水排放标准的要求，船上一般采用一种或多种组合的方式，或进行多级分离处理的方法对油污水进行处理。
