轧东卡州北占业市传业学校电路变化练习题1、判断以下各图中，当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？○12、判断以下各图中，当开关S闭合后，各电压表、电流表的示数如何变化？3、如图，当滑动变阻器接触头P向右移动时，电流表、电压表的示数如何变化？〔电源电压U不变〕4、如右图所示，电源电压不变，要使电流表的读数最大，以下做法中正确的选项是：〔A〕S1、S2都断开〔B〕S1断开、S2闭合〔C〕S2断开、S1闭合〔D〕S1、S2都闭合5、在右图所示电路中，电源电压为10伏，且保持不变，电阻R1=10欧，滑动变阻器的最大阻值是30欧，那么当滑片在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是：〔〕〔A〕0.2~0.5A,0~6V 〔B〕0.2~0.3A,0~6V〔C〕0.2~0.5A,4~10V 〔D〕0.2~0.5A,4~6V6、05年〕在图3所示的四个电路中，当闭合开关S后，小灯泡1L、2L都能正常发光，其中L两端电压的电路图是(多项选择题) [ ]电压表可直接测出1A、甲图B、乙图C、丙图D、丁图7、如右图电路中，当滑片P向右滑动时电流表、电压表在读数变化是〔〕A、电流表、电压表的读数都变大；B、电流表、电压表的读数都变小；C、电流表读数变小、电压表的读数变大；D、电流表读数变大、电压表的读数变小。
8、如右图所示，当变阻器的滑片P置于某一位置时R1、R2两端的电压分别为U1和U2，当滑片P置于另一位置时R1、R2两端的电压分别为U1′和U2′假设⊿U1=∣U1- U1′∣，⊿U2=∣U2- U2′∣，那么：〔〕〔A〕⊿U1<⊿U2 〔B〕⊿U1>⊿U2〔C〕⊿U1=⊿U2〔D〕无法⊿U1、⊿U2判断哪个大9、如右图电路中，当滑片P向右滑动时电流表、电压表在读数变化是〔〕A、电流表、电压表的读数都变大；B、电流表、电压表的读数都变小；C、电流表读数变小、电压表的读数变大；D、电流表读数变大、电压表的读数变小。
培优训练·电表示数变化专题
电表示数变化专题1．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中( )A．电流表、电压表示数都减小 B．电流表、电压表示数都增大C．电流表示数减小、电压表示数增大 D．电流表示数增大、电压表示数减小2．如图，电源两端电压为6 V并保持不变，定值电阻R1的阻值为10 Ω，滑动变阻器R的最大阻值为5Ω。
当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A．电压表的示数变大，电流表的示数变小 B．电流表和电压表的示数都不变C．电流表的示数变化范围为0．2～0．6 A D．电压表的示数变化范围为4～6 V 3．如图，闭合开关S后，当滑动变阻器的滑片P向右端b滑动的过程中，正确的是 ( ) A．电流表的示数增大，电灯L变亮 B．电压表的示数增大，电灯L变暗C．电流表的示数不变，电灯L变亮 D．电压表的示数减小，电灯L变暗4．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是( )A．电流表的示数减小，电压表的示数不变B．电流表的示数增大，电压表的示数增大 C．电流表的示数减小，电压表的示数减小D．电流表的示数不变，电压表的示数不变1 2 3 45．如图所示电路中，电源电压恒定。
断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比 ( )A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大6．如图，电源电压不变，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是 ( )A．电流表的示数变小 B．电压表的示数不变 C．电压表的示数变小 D．灯泡变暗7．如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则( ) A．电流表示数增大，电压表V1示数增大，V2示数减小 B．电流表示数减小，电压表V1示数减小，V2示数增大 C．电流表和电压表V1的示数不变，电压表V2的示数减小 D．电流表和电压表V1、V2示数都不变8．在如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是 ( )A．L1亮度不变，电流表示数变小 B．L1亮度不变渑流表示数不变C．L1变亮，电流表示数不变 D．L1变亮，电流表示数变小5 6 7 89．如图所示的电路中，R 为定值电阻，R 1为滑动变阻器，当变阻器的滑片P 由中点c 向b 端滑动时，电流表和电压表的示数变化情况是 ( )A ．电压表的示数变大，电流表的示数变小B ．电压表的示数不变，电流表的示数变大C ．电压表的示数变小，电流表的示数不变D ．电压表的示数不变，电流表的示数变小10．如图，电源电压保持不变，闭合开关，滑动变阻器滑片向左移动，电流表的示数将 ( )A ．甲表示数变大，乙表示数变大B ．甲表示数不变，乙表示数变小C ．甲表示数不变，乙表示数变大D ．甲表示数变小，乙表示数不变11．如图所示，电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a 点移动时，电表V 1、V 2、A 的示数变化正确的是 ( )A ．V 1减小，V 2减小，A 增大B ．V 1增大，V 2减小，A 增大C ．V 1增大，V 2减小，A 减小D ．V 1减小，V 2增大，A 减小12．如图所示，电源电压不变，要使电流表的示数最大，下列做法中正确的是( )A ．S 1、S 2都断开B ．S 1断开，S 2闭合C ．S 1闭合，S 2断开D ．S 1、S 2都闭合9 10 11 1213．在如图所示的电路中，滑动变阻器的滑片P 向右移动时 ( )A ．电流表的示数变大，电压表的示数变大B ．电流表的示数变小，电压表的示数变小C ．电流表的示数变大，电压表的示数变小D ．电流表的示数不变，电压表的示数变大14．如图所示，电源电压保持不变，开关S 闭合后，当滑动变阻器R 2的滑片P 向左移动时，电流表和电压表示数的变化情况是 ( )A ．电流表的示数变小，电压表的示数变大B ．电流表的示数变小，电压表的示数变小C ．电流表的示数变大，电压表的示数变大D ．电流表的示数变大，电压表的示数变小15．如图，电源电压保持不变。
电表示数变化分析2
电表示数变化分析
㈠、基础前提准备
例1
例2
例3
例4
㈡．电表示数变化分析
I U R
保持不变 1. 注意电源两端电压__________。 相等 加法 2. 串流并压总____，其它总量____求。
1、串联电路
例5
例6
例7
2、并联电路
例8
例9
例10
3、“开关”电路
例11
√ × × ×
例3：(2011· 临沂中考)如图所示的电路，电源电压保 持不变，闭合开关，当滑动变阻器的滑片向右滑动时， 下列分析中正确的是 ( ) A．灯泡变亮，电流表的示数变大 B．灯泡变暗，电流表的示数变小 C．灯泡亮度不变，电流表的示数变大 D．灯泡亮度不变，电流表的示数变小
A
U 4、本专题的解题依据： I R
例12
㈢．拓展与提高
例13
例14
ห้องสมุดไป่ตู้
例15
1、基本电路识别
串联 例1、如图所示，甲图属于_____电路，乙图属于 并联 ______电路。
甲
乙
2、电压表测量对象判断 例2、如图所示的电路中，电压表测的是( A ) A．L1两端的电压 B、L2两端的电压 C．L1和电源两端的电压 D．电源电压
3、电阻阻值变化分析
× × √ ×
C
×
3、开关电路 例12：(2011· 哈尔滨)如图所示，电源电压不 变．闭合开关S1后，再闭合开关S2，电流表的示数
变大 _______，电压表的示数________．(均选填
“变大”“变小”或“不变”)
变大
*例13：(2011· 淮安)如图所示，电源保持6V的电压不 变，开关S闭合后，电流表的示数是0.4A，电压表的示数为 2V，则电阻R1的阻值是________Ω；将滑动变阻器R2的 滑片由a 向b 移动的过程中，电流表的示数将________， 电压表的示数将________（两空选填“变大”、“变小” 或“不变”）。
九年级物理电表变化、电路故障专题(有答案)
电表示数变化专题 一、由滑动变阻器导致的变化：串联例1．下列各图中，滑动变阻器滑片P 移动时，电压表、电流表的示数各怎样变化若滑片P 向右移动： 若滑片P 向左移动： 若滑片P 向右移动： 电流表示数 ； 电流表示数 ； 电流表示数 ； 电压表示数 ； 电压表示数 ； 电压表示数 ；( )1.如图电路，电源电压不变，开关S 闭合。
在滑动变阻器滑 片P 向右移动的过程中，以下判断正确的是A ．电压表示数不变B ．电压表示数变大C ．电压表示数变小级D ．电压表示数先变大后变小( )2.在图所示的电路中，闭合开关S ，当滑片向右移动时，电压表和电流表示数的变化情况是A.电压表和电流表均变大B.电压表和电流表均变小C.电压表变大，电流表变小D.电压表变小，电流表变大( )3.如图所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P 向右端移动,则A.电压表的示数和电流表的示数都增大B.电压表的示数和电流表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数增大,电压表的示数减小( )3.如图所示的电路，滑动变阻器的滑片P 向右移动时，各电表示数变化情况是A ．V 1增大，V 2减小，A 减小B ．V 1增大，V 2减小，A 增大C ．V 1减小，V 2增大，A 增大D ．V 1减小，V 2增大 A 减小 ( )5.如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P 向上移动时，下列判断正确的是A ．三只电表的示数都变大B ．三只电表的示数都变小C ．电表A 1的示数变小，电表V 、A 2的示数都不变D ．电表A 1、A 2的示数都变小，电表V 的示数不变( )6.图为小强同学连接的实验电路。
当闭合开关S ，将滑动变阻器的滑片 P 向右滑动时A ．电压表的示数减小，电流表的示数增大B ．电压表的示数增大，电流表的示数减小C ．电压表和电流表的示数都增大D ．电压表和电流表的示数都减小（二）由开关导致的变化：并联( )1.如图所示的电路中开关均闭合时，灯L 正常发光；若电源电压不变，当开关S 2断开后，则A.灯L 变亮，电流表示数增大B.灯L 变亮，电流表示数减小C.灯L 的亮度不变，电流表示数增大D.灯L 的亮度不变，电流表示数减小( )2.如图所示的电路，当开关S 断开时，电流表的示数是1A ，开关闭合时，电流表的示数将A ．不变B ．增加到2AC ．减少到1/2AD ．增加到4A( )3.小丽同学设计了如图所示的电路，当地闭合开关s 后，电压表的读数将A ．变小B ．不变C ．变大D 无法判断 （ ）4.如图所示的电路中，R 1、R 2均为定值电阻，电源电压不变，闭合开关S 1、S 2，两电表均有示数．若断开开关S 2，则A ．电流表的示数变大，电压表的示数变小B ．电流表的示数变小，电压表的示数变大C ．电流表和电压表的示数都变小D ．电流表和电压表的示数都变大（三）由元件故障导致的变化：1.如图1所示的电路中，开关S 闭合后两灯正常发光，一段时间后L 1熄灭L 2依然发光，则电流表 ，电压表 ；若L 2熄灭L 1依然发光，则电流表 ，电压表 ；若L 1灯丝断了，则电流表 ，电压表 。
电表示数变化类试题分析
电表示数变化类试题分析摘要：初中物理教学中有一些内容学生学习起来普遍感到困难，这就需要教师能更好地引导学生来分类总结，抓住问题本质，培养学生的思维能力以及分析和解决问题的能力。
分析了初中物理电学部分电表示数变化类的问题。
关键词：初中物理；电表示数变化；分类剖析；教学探索在初中物理电学部分的电表示数变化类试题一直是学生学习的难点，每年教到这部分内容时总是感到学生学得吃力，教师讲得辛苦，但学生还是掌握得不好，笔者根据几年的教学经验试着把这类题目进行了分类剖析，找到一些共同点和好的解题方法，再对学生进行讲解时发现效果好了不少。
第一类：开关开闭类例1.如图1所示电路，电源电压不变，开关s处于闭合状态。
当开关s1由闭合到断开时，电流表示数将，电压表示数将。
（填“变大”“不变”或“变小”）分析：此类题目首先要分析清楚开关在两种不同状态下的电路情况，当开关s处于闭合状态时灯l被短路（这是此题的重点和难点），电路相当于只有电阻r单独接入电路，电流表测电路总电流，此时电流表示数较大，电压表测电阻r两端的电压就等于电源电压，当开关s1断开时灯l和电阻r串联，总电阻变大，根据欧姆定律可知电流表示数将变小，电压表测电阻r两端的电压只是电源电压的一部分，电压表示数变小。
第二类：串联滑动变阻器类例2.如图2所示的电路，电源电压保持不变，r1是定值电阻，r2是滑动变阻器。
当开关s闭合，滑片由b端向a端移动的过程中，电流表示数，电压表示数与电流示数的比值。
分析：由图可知r1和r2是串联，电流表测电路总电流，电压表测r1两端电压，当开关s闭合，滑片由b端向a端移动的过程中r2的电阻变小，电路中的总电阻变小，由i=u/r可知电流表示数变大，电压表和电流表示数的比值（就是定值电阻r1的阻值与电流和电压无关）不变。
第三类：并联滑动变阻器类例3.如图3所示电路，电源电压保持不变，闭合开关s，缓慢移动滑动变阻器的滑片p，电流表a1的示数逐渐变小，这一过程中（）a.滑片p是向左滑动的b.电压表v的示数逐渐变小c.电流表a的示数逐渐变小d.电流表a与a1的示数差逐渐变小分析：由图3可知，r1和r2并联，a1测通过r1的电流，a测电路中的总电流，v测电源电压示数不变，闭合开关s，缓慢移动滑动变阻器的滑片p，电流表a1的示数逐渐变小说明r1的电阻在变大，所以滑片p是向右滑动的，a错。

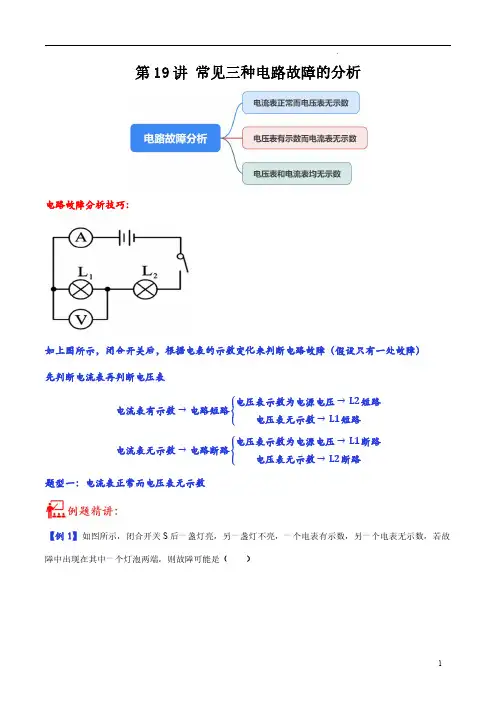

第19讲 利用电表进行电路故障分析-2023年中考物理重点核心知识点专题讲练(全国通用)(原卷版)
第19讲常见三种电路故障的分析电路故障分析技巧：如上图所示，闭合开关后，根据电表的示数变化来判断电路故障（假设只有一处故障）先判断电流表再判断电压表电流表有示数→电路短路电压表示数为电源电压→L 短路电压表无示数→L 短路电流表无示数→电路断路电压表示数为电源电压→L 断路电压表无示数→L 断路题型一：电流表正常而电压表无示数【例1】如图所示，闭合开关S 后一盏灯亮，另一盏灯不亮，一个电表有示数，另一个电表无示数，若故障中出现在其中一个灯泡两端，则故障可能是（）A．灯泡L1断路B．灯泡L2断路C．灯泡L1短路D．灯泡L2短路1．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（）A．灯泡L1断路B．灯泡L1短路C．灯泡L2断路D．灯泡L2短路2．（2022·海南·统考中考真题）小明在做电学实验时，连接电路如图所示。
闭合开关，灯L1不发光，L2发光，电流表有示数，电压表无示数。
电路故障可能是（）A．电流表断路B．电压表短路C．灯L1断路D．灯L2短路3．（2022·江苏镇江·统考二模）如图，闭合开关S后发现灯L发光，电流表指针有明显偏转，电压表示数几乎为零，则电路的故障可能是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路4．（2022·安徽合肥·合肥市第四十八中学校考模拟预测）如图所示，电源电压保持不变，闭合开关S，灯泡不亮，电流表有示数，电压表没有示数。
则该电路的故障可能是（）A．灯泡L开路B．灯泡L被短路C．电阻R开路D．电阻R被短路5．（2022·安徽亳州·统考二模）如图所示电路，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路两个电表中有一个示数突然变大，另一个示数突然变小，电阻R1或R2有一处发生故障，其他元件仍保持完好。
关于滑动变阻器引起电表示数变化问题的练习
关于滑动变阻器引起电表示数变化问题的练习
例1（09山西）如图1左所示电路中，电源电压不变，闭合开关S 后滑动变阻器的滑片P 向左移动时（ ）
A ．电流表示数变大，电压表示数变大
B ．电流表示数变小，电压表示数变小
C ．电流表示数变大，电压表示数变小
D ．电流表示数变小，电压表示数变大
图2
例2（08山东威海中考题）：如图2所示，是小丽设计的压力传感器的原理图，其中R 1是滑动变阻器，R 2是定值电阻。
当压力F 增大时（ ）
A ．电流表示数减小，电压表示数增大
B ．电流表示数减小，电压表示数减小
C ．电流表示数增大，电压表示数增大
D ．电流表示数增大，电压表示数减
小
例3（09南昌）如图3所示，电源电压保持不变时，当滑动变阻器滑片P 向右滑动过程中（ ）
A ．电压表V 示数变小
B ．电流表A 1示数变大
C ．电流表A 2示数不变
D ．电流表A 2示数变小
例4（09兰州）在图4所示的电路中，电源电压保持不变，闭合开关S ，将变阻器的滑片向右移动，则（ ）
A ．灯泡亮度变暗，安培表示数变小
B ．灯泡亮度变亮，安培表示数不变
C ．灯泡亮度不变，安培表示数变小
D ．灯泡亮度不变，安培表示数变大
例5 如图5左所示的电路中，电源电压保持不变，闭合开关S ，将变阻器的滑片向右移动，判断电压表、电流表示数的变化。
例6 如图6是一个去掉电表后的电路图，电源电压保持不变，将变阻器的滑片向右移动，请判断R 1、R 2、R 3、R 4两端的电压和它们中的电流变化情况。
图5 图6。
初中物理九上电表变化专题(含答案)
欧姆定律——电表变化问题一、两表一器定性判断1. 在如图所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变小2. 在如图所示的电路中，电源电压保持不变。
闭合开关，当滑动变阻器的滑片P向右移动时( )A.V示数变大，A示数变小，V与A示数的比值不变B.V示数变小，A示数变小，V与A示数的比值不变C.V示数变小，A示数变大，V与A示数的比值变小D.V示数不变，A示数变小，V与A示数的比值变大3. 如图所示电路，电源电压保持不变。
闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中( )A.滑片P是向左滑动的B.电压表V的示数逐渐变小C.电流表A的示数逐渐变小D.电流表A与A1的示数差逐渐变小4. 如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是( )A.A示数变小、V示数变大B.A示数变小、V示数不变C.A示数变大、V示数不变D.A示数变大、V示数变大第1题图第2题图第3题图第4题图5. 如图所示的电路，电源两端电压保持不变。
闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )A.电压表V1示数变小，电压表V2示数变大，电流表示数变小B.电压表V1示数变大，电压表V2示数变小，电流表示数变小C.电压表V1示数变小，电压表V2示数变小，电流表示数变小D.电压表V1示数变大，电压表V2示数变大，电流表示数变大6. 如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中( )A.电压表V示数变小B.电流表A1示数变大C.电流表A2示数不变D.电流表A2示数变小7. 如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( )A.电流表A的示数变小，电压表V1的示数不变B.电流表A的示数变小，电压表V1的示数变大C.电压表V1与电压表V2的示数之和不变D.电压表V2与电流表A的示数之比不变右移动，在此过程中( )A.电流表○A示数变大，电压表○V2示数变小B.电流表○A示数变大，电压表○V1示数变小C.电压表○V1示数变小，电压表○V2示数变大D.电压表○V1示数不变，电压表○V2示数变大第5题图第6题图第7题图第8题图9. 如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是( )A.电压表V示数变小B.电流表A1示数变大C.电流表A2示数变大D.电流表A1示数变小10. 如图所示电路，电源电压不变，当滑动变阻器的滑片P从中点向右端移动的过程中，电流表和电压表的示数变化情况是( )A.○V示数不变，○A1示数增大，○A2示数增大B.○V示数增大，○A1示数不变，○A2示数减小C.○V示数不变，○A1示数减小，○A2示数减小.D.○V示数减小，○A1示数不变，○A2示数增大11. 如图所示，电源电压保持不变，开关闭合后，当变阻器滑片P向右滑动过程中( )A.电流表示数变大，电压表示数变大B.电流表示数变小，电压表示数不变C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数变小12. 如图所示的电路中，电源电压保持不变。
电流表、电压表变化范围专题及答案
电流表、电压表变化范围专题及答案9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R 1上标有“10Ω，2A ”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（ ）A ． 0﹣6伏B ． 2﹣4伏C ． 2﹣﹣﹣6伏 D ．0﹣2伏 2．如图所示电路，电源两端电压为20V 不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a 端移到b 端的过程中，灯泡两端的电压变化范围是（ ）3．如图，已知L 的电阻为20Ω，R 是阻值0～80Ω的滑动变阻器，电源电压6V 保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（ ）A ．0～1.2V 、0.06～0.3AB ． 6～1.2V 、0.30～0.06A C ．0～4.8V 、0.3～0.06A D ． 6～4.8V 、0.06～0.3A 4．如图所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P 从b 到a 时，电压表V 的表示数变化为（ ）A ． 20伏～4伏B ． 20伏～8伏C ． 20伏～0伏D ． 4伏～20伏5．如图所示电路中，电源电压为10V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值是30Ω，则当滑片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）A ．0.2A ～0.5A ，6V ～0VB ． 0.2A～0.3A ，6V ～0V C ．0.2A ～0.5A ，4V ～10V D ． 0.2A ～0.5A ，4～6V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P 从a 端移到b 端的过程中，电压表示数的变化范围是（ ）A ． 25V ～5VB ． 5V ～25VC ． OV ～25V D ． 20V ～OV7．标有“2V 1W ”字样的小灯泡和标有“20Ω 1A ”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V ，电流表的量程为“0﹣0.6A ”，电压表的量程为“0﹣3V ”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A﹣0.5A 1V ﹣2V B．0.25A﹣0.6A 1V﹣2VC．0.3A﹣0.5A1V﹣1.5VD．0.25A﹣0.5A1.5V﹣2V8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）A．从0到B．从U到C．从0到D．从U到9．如图所示电路中，电源电压为6V，且保持不变，R1为10Ω，滑动变阻器R2的最大阻值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A ． 0.6A ～0AB ． 0.6A ～0.1AC ． 保持0.1A 不变D ． 保持0.6A 不变二．填空题（共4小题） 10．如图所示，电阻R l 的阻值是100Ω，滑动变阻器R 2最大值为400Ω，电源电压为20V 保持不变．当滑动变阻器的滑片P 由a 向b 移动时，电压表的示数变化范围是 _________ ，电流表的示数变化范围是 _________ ．11．如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P 从中点向右端滑动时，电流表示数的变化范围为 _________ ．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值为20Ω，则当滑动片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合开关S ，当滑动变阻器的滑片P 滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P 在a 、b 之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R 1的电阻为50Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R 1的阻值为10欧，滑动变阻器R 2的最大阻值为50欧．当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R 两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a 所示的电路中，电源电压保持不变，闭合开关s 后，滑动变阻器的滑片P 由B 端移动到A 端时，测得电阻R 1两端的电压与通过电阻R 1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V 2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P 向右滑动时，R 1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R 1是滑动变阻器，R 2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P 从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为 _________ Ω．23．如图中，AB 间的电压为30V ，改变滑动变阻器触头的位置，可以改变CD 间的电压，则U CD 的变化范围是（ ）A ．0～10V B ． 0～20V C ． 10～20V D ． 20～30V24．如图所示，电源电动势为E ，内阻为r ，当滑动变阻器R 的滑动端向左滑动时，三个灯泡亮度的变化是（ ）A ．L 1变亮，L 2变暗，L 3变亮B ． L 1变暗，L 2变亮，L 3变暗C ．L 1和L 2都变亮，L 3变暗D ． L 1和L 2都变暗，L 3变亮25．如图所示的调压电路中，输入电压U AB =150V ，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A ，当输出端CD 接入负载电阻R L =50Ω时，U CD 的变化范围为（ ） A ． 0﹣150VB ． 50﹣150VC ． 75﹣150VD ． 100﹣150V求电流表、电压表的示数变化范围专题练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V0～8V．1示数的变化范围20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B 9、电流表、电压表的示数变化范围专题答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A ，而电压表被短路，电压为0， 当滑片在最左端时，电阻最大，则此时电流为0.2A ，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A ×10Ω=2V ． 故电压表的读数变化范围为：0﹣2V 故选D ．2、解：（1）当滑片P 位于a 端时，滑动变阻器R 的最大阻值与灯泡L 串联，此时灯泡两端的电压最小；电路中的电流I===0.8A ， 灯泡两端的最小电压U L 最小=IR L =0.8A ×5Ω=4V ；（2）当滑片P 位于b 端时，电路为灯泡L 的简单电路，灯泡两端的最大电压U L =U=20V ；所以灯泡两端的电压变化范围为4V ～20V ． 故选B ．3、解：当滑动变阻器接入电路的电阻为0时， 电压表的最大示数为电源的电压6V ，电路中的最大电流Imax ===0.3A ；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min ===0.06A ，电压表的最小示数U V =I min R=0.06A ×80Ω=4.8V ；即电流表的变化范围为0.30～0.06A ，电压表的变化范围为6～1.2V ． 故选B ．4、解：滑片在b 处时，电压表的示数为电源电压20V ，当滑片在a 处时，滑动变阻器的电阻与定值电阻R 的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V ；故选项B 、C 、D 错误，A 正确； 故选A ．5、解：当滑片滑到a 点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I 最大===0.5A ； 当滑片滑到b 点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小===0.2A ；此时电压表示数最大，U 最大=I 最小R 2=0.2A ×30Ω=6V ；因此电流表示数的范围为：0.2A ～0.5A ；电压表示数范围为6V ～0V ． 故选A ．6、解：当滑片位于a 端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A ；电压表测的是定值电阻两端的电压，示数为：U 1=IR=1A ×5Ω=5V ；当滑片位于b 端时，电压表测的是电源电压，示数为：U 2=U=25V ．所以电压表示数变化范围为5V ～25V ． 故选B ．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V ，即电压表最大不得超过2V ； 由功率公式P=UI 得：灯泡的额定电流I===0.5A ，故电路中电流最大不得超过0.5A ； 由功率公式可得： 灯泡的电阻R L ===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得： 最小电流I最小===0.25A ，此时灯泡两端的电压也为最小值， U L ′=I最小R=0.25A ×4Ω=1V ；所以电流表范围为0.25A ～0.5A ；电压表范围为1V ～2V ； 故选A ．8、解：当滑片在a 端时，电流中只有电阻R 1在工作， 所以电阻R 1两端的电压为U ；当滑片在b 端时，R 1和最大电阻的R 2的串联， 电路的总电阻：R=R 1+R 2=8R 1电路中电流：I=R 1两端的电压：U 1=IR 1=×R 1= 故选B ．9、解：当滑片滑到A 点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R 1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I 最大===0.6A ；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I 1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，==0.04A，此时电路中电流为I2=滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B 端时：R 总===24Ω，滑动变阻器的最大阻值：R2=R总﹣Rl=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U ﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5AU1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU 2=15V I===1.5AR´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；IA=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I==0.1A，min=电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数Imax===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V ；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R 1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R 2=R 总﹣R 1=30Ω﹣10Ω=20Ω． 答：滑动变阻器R 2的阻值变化范围为0～20Ω．19、解：（1）R 与滑动变阻器串联，电压表V 测R 两端的电压，电压表V 1测滑动变阻器两端的电压．当p 滑至a 端时，R p =0，电路中最大电流，I=1.5A ，R 两端的电压等于电源电压，∴U=12V（2）当p 滑至b 端时，变阻器电阻R 1最大，电路中电流最小：I 小=0.5A ，所以：R 1=16Ω（3）当p 滑至a 时，U 1=0V ，当p 滑至b 时，U 1´=I 1R 1=0.5A ×16Ω=8V所以，电压表V 1示数的变化范围为0～8V 答：（1）电源的电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 1示数的变化范围0～8V ．20、解：（1）在甲图中，当滑片P 移动到a 点时，Rap=0，小灯泡两端的电压为电源电压即12V ；当滑片P 移动到b 点时，R ab =48Ω，灯与滑动变阻器串联； 灯泡的电阻R L ===24Ω，电路中的电流I===A ，灯泡两端的最小电压U L =IR L =A ×24Ω=4V ；所以小灯泡两端电压变化范围为4V ～12V ． （2）在乙图中，当滑片P 移到a 点时，灯被短路，U 灯=0；当滑片P 移到b 点时，灯与R ab 并联U 灯=U=12V ；则小灯泡两端电压变化范围为0～12V ． （3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小． 答：（1）甲图中小灯泡两端电压的变化范围为4V ～12V ；（2）乙图中小灯泡两端电压的变化范围为0～12V ；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P 在A 端时电源电压加在R 1上，所以：U 电源=12V ；（2）当P 在A 端时：R 1==8Ω； 当P 在B 端时：R 总==24Ω，滑动变阻器的最大阻值为：R 2=R 总﹣R l =24Ω﹣8Ω=16Ω；（3）当P 在A 端时：V 2的示数为OV ，当P 在B 端时：U 2=U 电源﹣U R1=12V ﹣4V=8V ；所以电压表V 2示数的变化范围为：0V ～8V ；（4）∵R 1与R 2串联，P 1=I 2R 1=（）2R 1=，又∵U 电源、R 1保持不变；∴P 1随R 2的增大而减小． ∴当滑片P 向右滑动时，R 2的阻值变大， ∴P 1变小．答：（1）电源电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 2示数的变化范围为0～8V ；22、解：（1）实物图电流路径为正极→滑动变阻器R 1→电流表→R 2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R 2两端的电压，电路如下图；（2）当滑动变阻器滑片P 在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V ，电流表示数为0.1A ． 根据串联电路电压的特点，滑动变阻器R 1两端的电压为U 1=U ﹣U 2=6V ﹣1V=5V ，电路中的电流I=0.1A ， 所以电阻R 1===50Ω． 故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，UCD 最大，最大值为U max ===20V ；当滑动变阻器触头置于变阻器的最下端时，U CD 最小，最小值为Umin，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
九年级 电表示数的变化11
试一试
1.如图所示，开关闭合后， 1.如图所示，开关闭合后，当滑动变阻器滑片 如图所示 P向右滑动过程中 【 A 】 A.电流表示数变小 电流表示数变小, A.电流表示数变小,电压表示数变大 B.电流表示数变小 电流表示数变小, B.电流表示数变小,电压表示数变小 C.电流表示数变大 电流表示数变大, C.电流表示数变大,电压表示数变大 D.电流表示数变大 电流表示数变大, V D.电流表示数变大,电压表示数变小
[例1]如图，是典型的伏安法测电阻的实验电路图，当滑片P 如图，是典型的伏安法测电阻的实验电路图，当滑片 如图
向左移动时，请你判断 表和 表的变化。 表和V表的变化 向左移动时，请你判断A表和 表的变化。 分析： 分析：
P左移→R2↓→R↓→I↑→A表↑。 左移→ ↓→R↓→I↑→A表 不变→ ↑→V表 R1不变→IR1↑→U1↑→V表↑。
P A
为了分析表达的简洁， 为了分析表达的简洁，本堂课 中我们用一套符号： 中我们用一套符号：“→”表 ” 示引起电路变化； 示引起电路变化；“↑”表示 ” 物理量增大或电表示数增大； 物理量增大或电表示数增大； “↓”表示物理量减小或电表 ” 示数减小。 示数减小。
一、滑动变阻器的滑片P的位置的变化引起电 滑动变阻器的滑片 的位置的变化引起电 路中电学物理量的变化和电表示数的变化
联连接的。 [变式训练5] 在图中，灯泡L1和灯泡L2是______联连接的。当 变式训练5] 在图中，灯泡L 和灯泡L ______联连接的 电键K断开时，电压表的示数将________ 电流表A ________； 电键K断开时，电压表的示数将________；电流表A1的示数将 __________，电流表A 的示数将__________ (选填 增大” 选填“ __________，电流表A2的示数将__________ (选填“增大”、 不变” 减小” “不变”或“减小”)。
中考物理电能表的读数及使用专项练习
电能表的读数及使用一、单选题(本大题共5小题，共10.0分)1. 小刚家电能表如图所示，他让家中一个用电器单独工作了2分钟，发现电能表的转盘刚好转过5圈．小刚家正在使用的可能是下列用电器中的（）A. 空调B. 台灯 C. 手机充电器 D. 台式计算机2. 下列说法中正确的是（）A. 电流做多少功，就有多少电能转变成其它形式的能 B. 用电器的电功率越大，电流所做的功就越多 C. 家庭里有两个不同的用电器，用电时间长的电流所做的功一定较多 D. 电能表是测量电功率的仪器3. 小明家的电能表月初的数字是，月末表盘的示数如图所示．若按0.5元/k W•h的标准收费，他家本月应缴纳电费元．若此电能表的转盘在l0min内转过400r，则接在该电能表上的用电器总功率为 W．（）A. 420元，1200WB. 42元，1000W C. 4.2元，1200W D. 42元1200W4. 小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为320kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V5. 如图所示的电能表表盘上，可以获得的正确信息是（）A. 电能表的读数为4805kW•h B. 电能表转盘转过3000转，电能表消耗电能1kW•h C. 用电器正常工作时的总功率不得超过4400W D. 用电器正常工作时的总功率不得超过2200W二、填空题(本大题共23小题，共46.0分)6. 某家庭电能表如图所示，若该家庭单独让空调工作，测得2min内电能表转盘转了120转，则空调的电功率是______W。
电表的示数变化
1
判断各表的示数变化
一、如图所示，电源电压不变，Ｓ闭合，当滑片P 向右移动时，电流表和电压表的示数
如何变化？ 分析
示数
示数
示数
示数
示数
示数 示数
示数
2、当开关由断开到闭合时，判断各表的示数变化
学生练习：滑片向右滑动时，判断各表的示数变化
判断各表的示数变化
一、如图所示，电源电压不变，Ｓ闭合，当滑片P 向右移动时，电流表和电压表的示数
如何变化？
分析示数
示数
示数
示数
示数 示数
示数 示数
2、当开关由断开到闭合时，判断各表的示数变化
学生练习：滑片向右滑动时，判断各表的示数变化
R
1 R
1。
电流表、电压表变化范围专题及答案
9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R1上标有“10Ω，2A”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（）2．如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（）A．20V～4V B．4V～20V C．8V～20V D．0V～20V3．如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）电压表V的表示数变化为（）5．如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P从a端移到b端的过程中，电压表示数的变化范围是（）中．已知电源电压为6V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）．从0到B．从U到C．从0到D．从U到1值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A．0.6A～0A B．0.6A～0.1A C．保持0.1A不变D．保持0.6A不变10．如图所示，电阻R l的阻值是100Ω，滑动变阻器R2最大值为400Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是_________，电流表的示数变化范围是_________．11．如图所示，电源电压为6V，R2=30Ω，R1为0～120Ω的变阻器，求S闭合后，P从中点向右端滑动时，电流表示数的变化范围为_________．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P在a、b之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R1的电阻为50Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2的最大阻值为50欧．当开关S闭合，滑动变阻器的滑片P 由b端移到a端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P向右滑动时，R1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为_________Ω．23．如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，则U CD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V24．如图所示，电源电动势为E，内阻为r，当滑动变阻器R的滑动端向左滑动时，三个灯泡亮度的变化是（）25．如图所示的调压电路中，输入电压U AB=150V，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A，当输出端CD接入负载电阻R L=50Ω时，U CD的变化范围为（）练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A，而电压表被短路，电压为0，当滑片在最左端时，电阻最大，则此时电流为0.2A，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A×10Ω=2V．故电压表的读数变化范围为：0﹣2V 故选D．2、解：（1）当滑片P位于a端时，滑动变阻器R的最大阻值与灯泡L串联，此时灯泡两端的电压最小；电路中的电流I===0.8A，灯泡两端的最小电压U L最小=IR L=0.8A×5Ω=4V；（2）当滑片P位于b端时，电路为灯泡L的简单电路，灯泡两端的最大电压U L=U=20V；所以灯泡两端的电压变化范围为4V～20V．故选B．3、解：当滑动变阻器接入电路的电阻为0时，电压表的最大示数为电源的电压6V，电路中的最大电流I max===0.3A；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min===0.06A，电压表的最小示数U V=I min R=0.06A×80Ω=4.8V；即电流表的变化范围为0.30～0.06A，电压表的变化范围为6～1.2V．故选B．4、解：滑片在b处时，电压表的示数为电源电压20V，当滑片在a处时，滑动变阻器的电阻与定值电阻R的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V；故选项B、C、D错误，A正确；故选A．5、解：当滑片滑到a点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I最大===0.5A；当滑片滑到b点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小== =0.2A；此时电压表示数最大，U最大=I最小R2=0.2A×30Ω=6V；因此电流表示数的范围为：0.2A～0.5A；电压表示数范围为6V～0V．故选A．6、解：当滑片位于a端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A；电压表测的是定值电阻两端的电压，示数为：U1=IR=1A×5Ω=5V；当滑片位于b端时，电压表测的是电源电压，示数为：U2=U=25V．所以电压表示数变化范围为5V～25V．故选B．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V，即电压表最大不得超过2V；由功率公式P=UI得：灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A；由功率公式可得：灯泡的电阻R L===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得：最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，U L′=I最小R=0.25A×4Ω=1V；所以电流表范围为0.25A～0.5A；电压表范围为1V～2V；故选A．8、解：当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压为U；当滑片在b端时，R1和最大电阻的R2的串联，电路的总电阻：R=R1+R2=8R1电路中电流：I=R1两端的电压：U1=IR1=×R1=故选B．9、解：当滑片滑到A点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I最大===0.6A；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，此时电路中电流为I2===0.04A，滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1 又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B端时：R总===24Ω，滑动变阻器的最大阻值：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5A U1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU2=15V I===1.5A R´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；I A=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I min===0.1A，电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数I max===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R2=R总﹣R1=30Ω﹣10Ω=20Ω．答：滑动变阻器R2的阻值变化范围为0～20Ω．19、解：（1）R与滑动变阻器串联，电压表V测R两端的电压，电压表V1测滑动变阻器两端的电压．当p滑至a端时，R p=0，电路中最大电流，I=1.5A，R两端的电压等于电源电压，∴U=12V（2）当p滑至b端时，变阻器电阻R1最大，电路中电流最小：I小=0.5A，所以：R1=16Ω（3）当p滑至a时，U1=0V，当p滑至b时，U1´=I1R1=0.5A×16Ω=8V所以，电压表V1示数的变化范围为0～8V答：（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、解：（1）在甲图中，当滑片P移动到a点时，Rap=0，小灯泡两端的电压为电源电压即12V；当滑片P移动到b点时，R ab=48Ω，灯与滑动变阻器串联；灯泡的电阻R L===24Ω，电路中的电流I===A，灯泡两端的最小电压U L=IR L=A×24Ω=4V；所以小灯泡两端电压变化范围为4V～12V．（2）在乙图中，当滑片P移到a点时，灯被短路，U灯=0；当滑片P移到b点时，灯与R ab并联U灯=U=12V；则小灯泡两端电压变化范围为0～12V．（3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小．答：（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P在A端时电源电压加在R1上，所以：U电源=12V；（2）当P在A端时：R1==8Ω；当P在B端时：R总==24Ω，滑动变阻器的最大阻值为：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（3）当P在A端时：V2的示数为OV，当P在B端时：U2=U电源﹣U R1=12V﹣4V=8V；所以电压表V2示数的变化范围为：0V～8V；（4）∵R1与R2串联，P1=I2R1=（）2R1=，又∵U电源、R1保持不变；∴P1随R2的增大而减小．∴当滑片P向右滑动时，R2的阻值变大，∴P1变小．答：（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、解：（1）实物图电流路径为正极→滑动变阻器R1→电流表→R2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R2两端的电压，电路如下图；（2）当滑动变阻器滑片P在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V，电流表示数为0.1A．根据串联电路电压的特点，滑动变阻器R1两端的电压为U1=U﹣U2=6V﹣1V=5V，电路中的电流I=0.1A，所以电阻R1===50Ω．故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，U CD最大，最大值为U max===20V；当滑动变阻器触头置于变阻器的最下端时，U CD最小，最小值为U min，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
九年级物理欧姆定律-电表示数变化专题(人教版)(含答案)
九年级物理电学-电表示数变化和电路故障专题一、滑动变阻器导致的电表示数变化1.如图1，当滑片P向左移动时，电流表示数将变大，电压表示数将变大2.如图2，当滑片P向右移动时，电流表示数将变小，电压表示数将变大3.如图3，当滑片向左移时，电压表示数将不变，电流表A1示数变小，A2示数变小，4.如图4，滑片向左移，灯泡亮度将变暗（填“变亮”、“变暗”、“不变”），电流表示数变小，电压表示数变大，电压表与电流表示数的比值变大。
图 1 图 2 图3 图45.如图5，滑片P向左移，电流表示数不变，电压表示数变大。
6.如图6，当滑片P向左移动时，电流表示数变大，电压表示数不变。
7.如图7，当滑片P向右移动时，A1 表示数变小，A2 表示数变小和 V 表示数不变8.如图8，滑片向左移，灯泡亮度将变亮（填“变亮”、“变暗”、“不变”），电流表示数变大，电压表示数变小，图5 图6 图7 图8二、开关状态引起的电表示数变化9.如图9，先闭合S，再闭合S’，S’从断开到闭合，电流表的示数将变大。
10.如图10，先闭合S1再闭合S2，S2从断开到闭合电压表的示数将变大，电流表的示数将变大。
11.如图11，R1、R2、R3阻值相等。
只闭合S时，电流表示数是I；再闭合S1电流表示数为__2I__；再闭合S2，电流表示数为__4I__。
（两空均填I的倍数如1/2I,2I，3I等）图9 图10 图11三、电路故障引起的电表示数变化分析：串联电路的故障现象12.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一会儿，两个电表的示数均变大，则下列判断中正确的是（ D）A 电阻R可能短路，灯L变亮。
B 灯L一定断路。
C 电阻R一定断路，灯L变暗。
D 灯L一定短路。
13.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一段时间，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（D）A 灯L可能断路，电流表的示数变小。
2 动态电路——电表示数变化问题(解析版)
对于串联电路型动态电路，分析电压和电流的变化时，应先分析电阻的变化，后分析电流的变化，再分析电压变化——先分析定值电阻两端电压，再分析变阻器两端电压。
对于并联电路型动态电路，分析电压和电流的变化时，应先分析电压的变化，后分析电流的变化。
解题方法有两种：方法①：按这样的顺序分析：局部电阻如何变化→总电阻如何变化→由于电源电压不变，导致电路中电流如何变化→依据U=IR 分析不变的电阻两端的电压如何变化→依据U 变化的电阻=U 总-U 不变的电阻分析变化的电阻两端的电压如何变化。
方法①：串联电路中1212U U R R ，即电压与电阻成正比，由此可知串联电路中按电阻的比例分配电压，电阻所占比例分数越大，分得的电压比例就越大。
含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：如图所示的串联电路，当滑片向右移动时，R 2变大，R 总变大，电路中的I 变小，所以电流表A 示数变小，根据U 1=I·R 1可知，U 1变小，所以电压表V 1变小。
再根据U 2=U 总 — U 1可知，U 2变大，即V 2变大。
总结：在串联电路中，电阻越大分压能力越强，所以当滑动变阻器增大连入电路的阻值时，滑动变阻器两端的电压变大。
可知，I2变小，即电如图所示，当R2滑片向右移动时，R2变大，U2不变，根据I2=U2R2流表A2变小。
根据并联电路各支路电压相等且等于电源电压可知，U1不变即电压表V示数不变，R1不变，所以I1不变即电流表A1不变。
然后根据I总=I1+I2可知，I总变小即电流表A变小。
总结：并联电路中，各支路互不影响，改变其中一条支路的电阻或某支路出现断路不影响其他支路，除非将某一条支路短路，则整个电路被短路。
1、如图所示，电源的电压不变，闭合开关S，滑动变阻器的滑片P向左移动的过程中，下列说法中正确的是()A．电流表A的示数减小，电压表V的示数增大B ．电流表A 的示数增大，电压表V 的示数减小C ．电流表A 和电压表V 的示数都减小D ．电流表A 和电压表V 的示数都增大【答案】B【解析】由题中电路图可知，R 1与滑动变阻器R 串联，电压表测R 两端的电压，电流表测电路中的电流．将滑动变阻器的滑片P 向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I ＝U R可知，电路中的电流变大，即电流表的示数变大，故A 、C 均错误；由U ＝IR 可知，R 1两端的电压变大，而电源电压不变，所以滑动变阻器R 两端的电压变小，即电压表V 的示数变小，故D 错误、B 正确。
判断电流表的示数变化-典型例题
判断电流表的示数变化-典型例题【例1】有一只弧光灯，正常工作电流为5安，电阻为8欧，要把它接入电压为110伏的电路中，需要串联一个多大的电阻，弧光灯才能正常工作？分析先根据题意画电路图，并标明出已知量和未知量的符号，如图所示.为了防止差错，习惯上在物理量代表符号的右下角加角标，分别表示与各导体的对应量，如电阻的电流、电压分别为，电阻的电流、电压分别为，总电阻、总电压、电电流分别为R、U、I.并且这九个量中一般知道三个量就可以求出另外六个量.此题根据题目所给条件，欲求电阻，可从欧姆定律的变形出发，先求出两端电压，再根据串联电路关系，求出电阻两端电压，最后利用欧姆定律变形公式求出；也可以从串联电路总电阻出发，先求出整个电路中的总电阻R，然后利用串联电路特点求；也可以根据串联电路分压关系求出.解法一：根据欧姆定律得：与是串联在电路中的又根据欧姆定律可求出需要串联的电阻为：解法二：根据欧姆定律得：与串联在电路中解法三：根据欧姆定律得：与是串联在电路中根据串联电路分压关系得：【例2】如图所示的电路图中，电源电压保持15伏不变，滑动变阻器的阻值范围是0~10欧，电灯的电阻为5欧，试求电流表和电压表的示数的变化范围.分析:本题考查滑动变阻器的使用及电流表和电压表的作用.解题时，先把滑动变阻器滑片分别移到a端和b端，并分析滑动变阻器连入电路中的阻值，再利用欧姆定律及串联电路特点，求出对应的电流值和电压值.解:当滑动变阻器滑片移到a端时，变阻器连入电路中的电阻为0，这时电路中电阻为欧，电阻两端电压伏，即电压表的示数为15伏.根据欧姆定律得.当滑动变阻器滑片移到b端时，变阻器连入电路中的电阻欧，且电阻与电灯串联在电路中根据欧姆定律得：即电流表的示数为1安又即电压表示数为5伏∴电流表示数变化范围是3安~l安.电压表示数变化范围是15伏~5伏.例如图所示的电路中，当开关S分别与a、b接触时，电流表的示数之比为5：4.已知欧，设电源电压保持不变，求电阻的阻值是多少？分析:在有两种或几种状态的电路计算中，单靠其中任一种电路状态都不能求出未知量，需要用联立方程组的方法求解.这类题的一般解题思路和方法是：（l）根据欧姆定律，利用两种电路状态中的不变量（电源电压不变，即电路两端总电压不变，定值电阻不变）列方程组，这也是各种题中的基本方程.（2）利用电路中的等量夫系或比例关系列方程组.还种等量关系要结合题目给出的已知条件.这是为解题而补充的方程.在列方程组时，虽然电路变化了，但不变量及相等量尽量符号一致，这样可以减少方程数、另外，列方程组解题一般不要带单位，最后结果注明单位并加括号.解:当开关S与a接触时，电阻被断路则：……①当开关S与b接触时，电阻与电阻组成串联电路，则即：……②又……③∴联立①②③三式解之得（欧）【例3】如图所示的电路中，电源电压是12伏且保持不变，，试求：（l）当开关断开时，电流表和电压表示数各是多少？（2）当开关均闭合时．电流表和电压表示数各是多少？分析解这类题的关键是先根据不同条件下的开关闭合、断开，分析电路的连接情况及各仪表的作用，然后根据欧姆定律和串联、并联电路特点及题目所给的条件进行计算，有时也可以根据实际需要画出不同条件下原电路图的等效电路图（此电路图可把开关及不起作用的元件去掉，并且画的较标准的电路），从而帮助我们分析问题.解（l）当都断开时，原电路图可变为如图所示:是串联在电路中根据欧姆定律得到即电流表的示数为1．2安.又∴电压表的示数为7．2伏.2）当开关均闭合时，原电路图可变为如图所示:则电阻被短路，电阻并联在电路中，伏，即电压表的示数为12伏.电路中的总电阻为即电流表的示数为5安.【例4】如图所示，电源电压保持不变，为开关S由闭合到断开时，关于电流表的示数变化，下列说法正确的是：（ ）A．示数变大，示数变小B．示数变小，示数不变C．两表示数都大，D．两表示数都变大.分析 当S闭合时，电阻与电阻是并联在电路中，电流表测干路总电流I，电流表测电阻的电流，当S断开和闭合时，根据欧姆定律可知，电阻两端电压及电阻阻值不变，所以通过电阻的电流不变，即电流表的示数不变，当S闭合时，与并联，根据并联电路电流特点；当S断开后，只有接入电路，中的电流为零，电路中总电流，而不变，因此总电流减小，电流表的示数减小.另外，也可以在分析完各电流表作用后，根据整个电路的电阻变化，分析总电流变化，再分析电阻中电流变化.答案 B。
电路变化及故障练习题_答案
电路变化练习1、在图 所示的电路中，电源电压保持不变.闭合电键S ，当滑动变阻器的滑片 P 向右移动时，电流表 A 的示数将 （选填“变小”、“不变”或“变大”)，电压表V 与电压表 V 2 示数的差值跟电压表 V 1 示数的比值 ( 选填“小于1"、“等于1”或“大于1"） .2、如图所示，R 为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V 1的示数_________;电压表V 2的示数___________；电流表A 的示数________．(填”变大"，"不变”或"变小”)3、在图所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，电流表的示数将_________，电压表与电流表示数的比值将___________。
（均选填”变大”、”不变”或"变小”）4、如图所示的电路中,电源电压保持不变.闭合开关S 后,当滑动变阻器的滑片P 向左移动时，下列判断正确的是A .电流表示数变大,电压表示数变小B .电流表示数变大，电压表示数变大C .电流表示数变小，电压表示数变大D .电流表示数变小，电压表示数变小5、如图所示，闭合开关S ，灯L 发光，把滑动变阻器的滑片P 向a 端移动,灯L 的亮度与电流表示数的变化情况是A.灯L 变亮，电流表示数变大 B 。
灯L 变暗,电流表示数变小C 。
灯L 变亮，电流表示数变小 D.灯L 变暗，电流表示数不变6、在如图所示的电路中,滑动变阻器的滑片P 向右移动时A ．电流表的示数变大，电压表的示数变大B ．电流表的示数变小，电压表的示数变小C ．电流表的示数变大，电压表的示数变小D ．电流表的示数不变，电压表的示数变大7、如图所示电路，电源电压不变，当开关S 闭合，变阻器滑片P 向b 端滑动时 （ ）A 。
电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C 。
(完整版)电阻的串、并联练习题及答案
第四节电阻的串联、并联练习一、选择题1、如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是( ).A．电流表、电压表示数均变大 B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大2、A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压U A、U B和通过A、B的电流I A、I B间的关系正确的是（）A． I A=I B B． I A >I B C． U A=U B D． U A>U B3、小明同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体a的电流与其两端的电压成正比 B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0．2A4、小明同学用图所示的电路研究电流跟电阻的关系。
在实验过程中，当A、B两点间的电阻由5Ω更换为l0Ω后，他下一步的操作是 ( )A．记录电流表和电压表的示数 B．将变阻器滑片向左移动C．将变阻器滑片向右移动 D．增加电池的节数5、图为小明的实验电路。
当闭合开关S，将滑动变阻器的滑片 P向右滑动时，观察到的现象是（）A．电压表的示数减小，电流表的示数增大 B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大 D．电压表和电流表的示数都减小6、如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5：当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10 B．4：3 C．3：4 D 5：27、如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AV2V1图B欧姆定律习题课一 电表示数变化（串联）一.试分析右图滑片移动 时各电表示数的变化. RR ′二.如图,电源电压为6V,灯泡电阻为8Ω,变阻器的 最大阻值为20Ω1.滑片由a 滑到b,电表的示数变化范围? L a bR2.如 的示数为0.6A , 的示数为多少?3.如 的示数为3V , 的示数为多少?4.如 的量程为0~0.6A, 的量程为0~3V,为电表的安全使用,变阻器连入的阻值范围应为多少?三. 如图,电源电压为6V,灯泡电阻为8Ω,变阻器的最大阻值为20Ω, 的量程为0~0.6A, 的量程为0~3V, 为电表的安全使用,变阻器连入的阻值范围应为多少?A V1V2图A A V A V V A A V A V欧姆定律习题课二 电表示数变化（并联）一.并联电路总电阻的变化 I 1 R 1 如右图,滑片向左移动,R 2 , R 总 I I 2 R 2并联电路的总电阻随其中一个电阻的增大而 .当滑片移至b 端时的总电阻为 .注意:虽然电阻是导体本身的一种性质,其大小于跟电压与电流无关,但总电阻的含义是指该电路对电流的阻碍作用等效于多大的一个电阻,这一个电阻就叫做这段电路的总电阻.练习: R 2=10Ω R 2=10Ω R 1=5Ω R 1=5Ω a b a bab 间的总电阻为 ab 间的总电阻为 二.并联电路电表示数的变化1. R 12.R 1R 2 SR 2 S闭合S, 的示数 S 由闭合到断开, 示数 ,示数 示数3.R 2 (1).P 向下滑动,R 1 P (2) P 移至最上端,(3)如R2为0~20Ω, 示数为6V, 示数为0.5A,求:○1R 1 ○2如 的量程为0~0.6A, 的量程为0~3A,为使电表不损坏,变阻器连入的阻值范围应为多少?4.如图,电源电压为6V,R 2=30Ω,R 1为0~120Ω的变阻器,求S 闭合后,P 从中点向右端滑动时,电流表示数的变化范围.AA A1VA2A2 A1 V A1V A A A1 V A A1 V V A1 A1 A欧姆定律习题课三 分状态解题1.电源电压不变,电流表的示数为0.6A,当把一个阻值为5数为0.4 A,求R 值.分析:○1计算题解法. 根据电源电压不变,列出总电压相等的方程○2选择填空题解法:根据欧姆定律,U 不变,如I 总为原来几倍，则R 总为原来的 直接对电阻关系列式2．如图，AB 间接40Ω电阻时，电流表示数为0.3A ，AB 间接一不为0的R ′,电流表的示数为0.6A ，则R 可能为多少？ ○1 ○2 3.已知R 1=3R 2,R 1R 2串联接在电源上，通过R 1的电流为I 1;11的电流为I 2,则I 1:I 2= （列电压相等的方程；列电流比的表达式；乘积法求比值）4．要使电流表的示数增大为原来的4倍，应给R 联 的电阻。
5．R 1=3R 2,并联时干路电流为I 1,去掉R 1,电流为I 2,则I 1:I 2=6. R 1=3R 2,串联时通过R 2的电流为I 1,并联在同一电源上R 2的电流为I 2, 则I 1:I 2=7.有两电阻串联，若去掉其中一个6Ω的电阻，电路中的电流为原来的3倍，则剩下的电阻为 。
V A V A U欧姆定律习题课四 含有变阻器的计算题1．如图，变阻器最大阻值R 1=100Ω,P 处于A 端时，电流表的示数是P 处于B 端时的5倍，求R2.2.如图，当滑片在某两点间滑动时，电流表的示数变化为 1.5~2A ，电压表的示数变化为6V~2V ，求电源电压和R 1.P R 2R 13.如图，R 1=30Ω,P 在最右端时，电压表的示数为4.5V ，当P 在R 2中点时，电压表示数为3V ，求（1） 电源电压 （2） R 2总电阻（3） P 在两个位置时，电流表的示数差。
R1 P R24.如图，电源电压U 不变，P 在滑动过程中，电压表的示数变化为0~5V ，电流表的示数变化为1.5~1A ，求 R 1（1） 变阻器的最大阻值（2） 电源电压（3） R1 RAVU欧姆定律习题课五多种方法测电阻电路图测量的量Rx的表达式RxR0R0R0RxRx R0RxR0 S1Rx S2Ro S1Rx S2Rx R0VARxVAVR0 S AAVRx R0AAVCBD A BA C D 第6题图欧姆定律习题课六 暗箱问题1.如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。
为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接A 和B ，将测通器的m 连接在D 上。
当n 连接F 时小灯泡发光，连接E 时小灯泡不发光。
由此可以确定 为同一导线的两端（填字母，下同）。
⑵为了弄清另两根导线的两端，可连接A 和C ，测通器的一端必须与 相连时，另一端只需接触一根导线就能将两两根导线辨别开。
2.如图所示，某箱内有一个控制电路，用导线连接AC 时红灯亮，用到线连接AB 时绿灯亮，红等不亮，用导线连接BC 时，两灯都不亮。
画出箱内电路图。
3.如图所示的盒内有一电池组，一只电 铃，若干导线。
当接线柱上什么都不接 时，电令不响，当用导线连接AB 或CD 时，电铃也不响，当用导线连接AC 或BD或AD 或BC 时，电铃响，请画出盒内电路图。
4．黑箱中有两个阻值均为R 的电阻，现测得AB 间的电阻为R ，BC 间为2R ；若用导线连接CD ，测得AB 间的电阻为12R5．已知黑箱中有两个阻值均为R 的电阻，R BD =0,R CD =3Ω,R AC =3Ω,R AB =6Ω,请画出框内电路，并求出R 的值。
6．一个盒子内有几个阻值均为R 的定植电阻组成，已知A 与C 间的电阻为2R ，B 与D 间的电阻为0，其余两点间的电阻均为R 。
试画出盒内最简单的电路图。
绿 A B 红 C B A CD第4题图BA C D 第5题图R2 R2 R1 R1R2 A A 欧姆定律习题课七 电路故障1．如图所示，闭合开关后，灯泡 ，电流表 电压表 。
2．如图电路，S 闭合后，移动滑片灯不亮，用电压表测得ad 间的电压为4.5V ，ab 间电压也为4.5V ,bc 间电压为0,则电路故障为[ ]A.等通路,变阻器断路B.灯断路,变阻器短路C.灯.变阻器都短路D.灯.变阻器都断路3．如图,闭合开关,L1L2都发光, 突然一盏灯熄灭,而电流表.电压表示数都不变,则[ ] A.灯L1短路 B. .灯L2短路 C. .灯L1断路 D. .灯L2断路4.如图电路，，R1=R2，开关闭合时，电流表示数相等，则[ ] A.R1短路 B.R1断路 C. R2短路 D. R2开路5.如图，闭合开关，两灯都不亮，电压表测得Uad=6V ,Ubd=6V,Ubc=6V, 如导线连接无问题，则故障可能是[ ] A.L1灯丝断了 B. .L2灯丝断了 C.滑动变阻器坏了 D. L1, L2 灯丝都断了6. 小强同学按右图连接好了电路，合上开关S 后，发现两灯均不发光。
为检测出电路故障，他将电压表接到灯Ll 两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是[ ]A ．灯L 1短路B ．灯L 2断路C ．电流表烧坏了 D. 灯L1开路7．如图所示，若开关S 闭合后，灯L 1、L 2均不亮，当小华将导线连接在灯L 1两端时，两灯均不亮，将导线连接在灯L 2两端时，灯L 亮而灯L 2不亮.由此可以判断 [ ]A ．灯L 1短路B ．灯L 2短路C ．灯L 1断路D ．灯L 2断路8．如图，当闭合开关时，L 1亮，L 2不亮，○A 和○V 均有示数，故障的原因可能是[ ]A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路b c b d a AV第1题图 第2题图L1 L2V 第3题图 第4题图第7题图 A第8题图 AVL 1 L 2AV 9．如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。
过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是[ ]A 、灯泡L 1灯丝断了B 、灯泡L 2灯丝断了C 、灯泡L 1短路D 、灯泡L 2短路L1 L210．如图电路，闭合开关时，有一只灯不亮，电流表有示数，电压表无示数，则下列判断正确的是[ ]A.L1断路B. L1短路C. L2断路D. L2短路 11如图所示，闭合开关S 后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 [ ]A 、L1灯丝断了B 、L2灯丝断了C 、电流表损坏D 、L2灯口处短路12．如图，S 闭合后，L1L2都能发光，两表示数分别为0.3A和3V ，一段时间后，两灯突然同时熄灭，电流表示数几乎为0，电压标为6V ,原因是[ ]A.L1灯丝断了B. L1灯丝断了C.电流表坏了（开路）D. 电压表坏了 13.如图甲测定小灯泡电阻实验电路图。
下面是同学们在实验过程中出现的一些情况，请你分析出现这些情况的可能原因。
(1)、连接好电路，闭合开关后，看到电流表指针如图乙所示偏转：(2)、将最后一根导线连好后，马上看到灯泡发光：(3)、连接好电路，闭合开关后，小灯泡不亮，且电流表无示数，电压表有示数。
(4) 、移动滑片,发现电流表示数增大时,电压表示数却减小. (5)、移动滑片发现电流表和电压表示数都不变. .（6）移动滑片发现电流表示数改变，而电压表示数不变。
。
第9题图 第10题图 第11题图 L1 L2 VAL2 L1 AV6V第12题图专题讲座 ── 串联电路的分压原理例：导体AB 与BC 材料长度相同，横截面积如图，则U AB U BC 分析：把两段导体的连接方式看成 ，则I AB I BCR AB R BC ，这是因为根据U=IR, U AB U BC总结：在串联电路中，由于电流相等，根据U=IR 得：串联电路中，电阻大的导体分到的电压也大。
（定性关系）进一步分析：I=1A R 1=10Ω R 2=20Ω R 3=30Ω结论：串联电路中，电压的分配与电阻成 。
（定量关系）理论推导： I 1 R 1 I 2 R 2 I 1= , I 2= 串联电路中，所以， U1R1 U2R2，即:串联电路中，2121R R U U = （定量关系式）练习：1．R 1R 2串联，R 1:R 2=3:2, 则I 1:I 2= ,U 1:U 2= .2.一灯泡正常发光时的电压为6V ,其电阻为10Ω；若将它接到9V 的电源上使用，须 连一个 的电阻。
3.在由电阻R 1R 2成的串联电路中,已知总电阻两端的电压是R 2两端电压的4倍,且R 1的电阻为4Ω,求R 2的电阻.4.如图, 的示数之比为3:4,则R 1:R 2=5.两电阻R 1:R 2=2:3,串联在电压为U 的电源上,则R 1两端的电压U 1= U.在串联电路中,U R R R U 2111+=; U R R R U 2122+=作业:一灯泡正常发光时的电压为12V ,电阻为12Ω,若把它接到18V 的电源上使用,应怎样联 A B C U 1= U 2= U 3= U 1 U 2V1专题讲座 并联电路的分流原理例：试利用电流表来比较两电阻的大小。
