水库闸门金属结构及机电设施运行管理情况报告

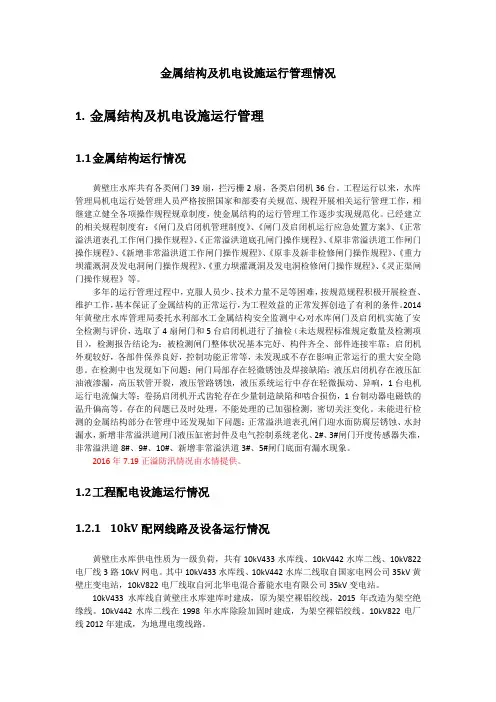

金属结构及机电设施运行管理情况

1.金属结构及机电设施运行管理

1.1 金属结构运行情况

黄壁庄水库共有各类闸门39扇，拦污栅2扇，各类启闭机36台。工程运行以来，水库管理局机电运行处管理人员严格按照国家和部委有关规范、规程开展相关运行管理工作，相继建立健全各项操作规程规章制度，使金属结构的运行管理工作逐步实现规范化。已经建立的相关规程制度有：《闸门及启闭机管理制度》、《闸门及启闭机运行应急处置方案》、《正常溢洪道表孔工作闸门操作规程》、《正常溢洪道底孔闸门操作规程》、《原非常溢洪道工作闸门操作规程》、《新增非常溢洪道工作闸门操作规程》、《原非及新非检修闸门操作规程》、《重力坝灌溉洞及发电洞闸门操作规程》、《重力坝灌溉洞及发电洞检修闸门操作规程》、《灵正渠闸门操作规程》等。

多年的运行管理过程中，克服人员少、技术力量不足等困难，按规范规程积极开展检查、维护工作，基本保证了金属结构的正常运行，为工程效益的正常发挥创造了有利的条件。2014年黄壁庄水库管理局委托水利部水工金属结构安全监测中心对水库闸门及启闭机实施了安全检测与评价，选取了4扇闸门和5台启闭机进行了抽检（未达规程标准规定数量及检测项目），检测报告结论为：被检测闸门整体状况基本完好、构件齐全、部件连接牢靠；启闭机外观较好，各部件保养良好，控制功能正常等，未发现或不存在影响正常运行的重大安全隐患。在检测中也发现如下问题：闸门局部存在轻微锈蚀及焊接缺陷；液压启闭机存在液压缸油液渗漏，高压软管开裂，液压管路锈蚀，液压系统运行中存在轻微振动、异响，1台电机运行电流偏大等；卷扬启闭机开式齿轮存在少量制造缺陷和啮合损伤，1台制动器电磁铁的温升偏高等。存在的问题已及时处理，不能处理的已加强检测，密切关注变化。未能进行检测的金属结构部分在管理中还发现如下问题：正常溢洪道表孔闸门迎水面防腐层锈蚀、水封漏水，新增非常溢洪道闸门液压缸密封件及电气控制系统老化、2#、3#闸门开度传感器失准，非常溢洪道8#、9#、10#、新增非常溢洪道3#、5#闸门底面有漏水现象。

2016年7.19正溢防汛情况由水情提供。

1.2 工程配电设施运行情况

1.2.1 10kV配网线路及设备运行情况

黄壁庄水库供电性质为一级负荷，共有10kV433水库线、10kV442水库二线、10kV822电厂线3路10kV网电。其中10kV433水库线、10kV442水库二线取自国家电网公司35kV黄壁庄变电站，10kV822电厂线取自河北华电混合蓄能水电有限公司35kV变电站。

10kV433水库线自黄壁庄水库建库时建成，原为架空裸铝绞线，2015年改造为架空绝缘线。10kV442水库二线在1998年水库除险加固时建成，为架空裸铝绞线。10kV822电厂线2012年建成，为地埋电缆线路。

三路10kV电源取自2个不同变电站，互为备用（442水库二线和822电厂线通过设置在正常溢洪道下游右岸的10kV开闭所互备），为黄壁庄水库3个主要泄水建筑物正常溢洪道、非常溢洪道、新增非常溢洪道供电。

10kV433水库线还为重力坝、灵正渠、主坝等工程供电，10kV442水库二线为副坝供电。

主要规程制度有：《工作票、操作票制度》、《电气设施设备安全管理制度》、《黄壁庄水库10kV开闭所现场运行规程》、《动力变压器运行规程》、《高压开关柜操作规程》、《柱上断路器操作规程》、《负荷开关操作规程》、《箱式组合变电站操作规程》等。

目前配网线路及设备运行状况正常，满足工程管理的需要。

1.2.2 供配电系统运行情况

黄壁庄水库主要泄水建筑物包括正常溢洪道、非常溢洪道、新增非常溢洪道。正常溢洪道设置S9-200kVA变压器2台，以双变压器互为备用的方式为溢洪道各用电设施供电。非常溢洪道和新增非常溢洪道设置S9-400kVA变压器2台，以双变压器互为备用的方式为溢洪道各用电设施供电。正常工作时上述泄水建筑物运用网电，当网电电源故障或检修时启用设置在各建筑物的备用柴油发电机组为各负荷供电。

主要规程制度为：《低压进线开关柜操作规程》等。

目前配电系统运行基本良好。存在问题为：正、非常溢洪道0.4kV配电设施经10余年运行，设备老化，运行可靠率降低，需更新。

应急电源运行情况

黄壁庄水库应急发电机总容量共计1620 kW（柴油发电机820kW，水轮发电机800kW）。包括正常溢洪道1×120 kW+1×150 kW柴油发电机组；非常溢洪道2×200 kW柴油发电机组；拖车电站2×75kW；灵正渠电站1×800 kW（水轮发电机）。

主要规程制度为：《柴油发电机组管理规定》、《柴油发电机组操作规程》、《备用柴油发电机互投控制柜操作规程》等。

目前发电机组运行状况良好，能够正常发挥应急供电的的作用。

灵正渠电站1×800 kW机组在10kV433水库线停电时可实现黑启动，作为备用电源为线路所带负荷直接供电。

主要规程制度为：《灵正渠电站运行三项制度》、《灵正渠电站现场运行规程》、《灵正渠电站设备运行及应急处置方案》等。

目前电站机组可随时发电运行。但存在机组老化，技术落后亟需更新改造的问题。1.3 运行管理情况

水库管理局机电运行处设置了电工班、闸门班、闸门电气班、灵正渠电站共计4个班组为金结及机电设施安全运行提供保障。按照国家相关规程、规范，结合工程实际，制定了相应的运行管理规章制度，并严格遵照执行。坚持定期巡视、检查、维护，并按照规范要求定期进行试验及检测。

2.金属结构及机电设施工程维修养护

2.1 金属结构检修

每年汛前，对所有启闭机进行检查、维护和试车，发现问题及时处理，保证水库度汛安全，每月定期巡视检查两次。

2011年更换了重力坝灌溉洞卷扬式启闭机氧化锈蚀、局部断丝的钢丝绳。

2013年实施了黄壁庄水库闸门启闭设施应急处理工程，对正常溢洪道、非常溢洪道、新增非常溢洪道、重力坝部位闸门启闭设施的金结、钢丝绳、闸门锥铰存在的安全隐患进行了处理。

2013年、2014年实施了非常溢洪道11台启闭机的防腐刷漆工作。

2014年实施了重力坝灌溉洞工作闸门拉杆制安工程，将水下钢丝绳部分改设为拉杆形式，使动滑轮组及钢丝绳位于水面以上运行。

2.2机电设施维护

每年汛前，对所有线路进行清扫、维护和绝缘检测，对机电设备进行检修、维护、预防性试验及试运行。并且每月定期清扫、巡检两次，发现问题及时处理。汛后及时维护保养设备设施，保证水库度汛安全。

2012年实施了黄壁庄水库新增备供电源工程，从河北华电混合蓄能水电有限公司35kV 变电站引1路10kV电源（822电厂线）至正常溢洪道下游右岸新建10kV开闭所和10kV442水库二线互为备用，为正常溢洪道、非常溢洪道、新增非常溢洪道、水库办公区等重要负荷供电。

2012年完成正常溢洪道、非常溢洪道、新增非常溢洪道、灵正渠工作桥4个工程部位防冰冻设备的改型设计、制作，共制作防冰冻设备21台套，经多年运行，设备除冰、破冰效果良好。

2013年实施了黄壁庄水库闸门启闭设施应急处理工程，对正常溢洪道、非常溢洪道、新增非常溢洪道、重力坝部位闸门启闭设施的电气安全隐患进行了处理，更新了上述部位闸门启闭设施的开度测控装置。

2014年更新了重力坝1面0.4kV配电柜。更新了正常溢洪道1×150 kW柴油发电机组。

2015年更新了正、非常溢洪道共计4面10kV高压开关柜，更新了非常溢洪道1面低压进线柜，更新了非常溢洪道2×200 kW柴油发电机组。2015年将10kV433水库线和10kV814非溢线由架空裸铝线更新为架空绝缘线，并按规范要求将线路截面增大为70mm2。

2015年对非常溢洪道、新增非常溢洪道门式启闭机、检修闸门，重力坝灌溉洞电动葫芦进行了维修及保养。

2015年更新了正常溢洪道1#、8#闸门启闭设备的电控柜和开度测量设备，增设了液压系统压力实时监测设备。完成了液压缸大修、液压缸同步系统改造、管路改造及液压油更新工作。

2016年年底前完成黄壁庄水库正常溢洪道2#、3#、4#、6#、7#闸门液压启闭设备的电控柜和开度测量设备更新，增设了液压系统压力实时监测设备，完成了液压缸大修、同步系统改造、管路改造及液压油更新工作。
