《组建简单的局域网》课件
局域网的主要设备
以太网交换机
用于连接局域网中的所有设备，并提供快速的数据传输。
路由器
用于连接不同的局域网，并进行数据包转发和网络地址转换。
网卡
用于将计算机与局域网连接起来，实现数据通信。
局域网的网络协议
TCP/IP协议
是互联网和局域网中使用最广 泛的网络协议，提供可靠的数 据传输和网络通信。
Ethernet协议
《组建简单的局域网》 PPT课件
学习如何组建简单的局域网，了解局域网的定义和概述以及基本组成。
局域网的拓扑结构
星型网络拓扑
以中心设备为核心，与之关联的 设备呈辐射形式连接。
总线型网络拓扑
所有设备通过一根共享的传输媒 介连接在一起，形成一条线性结 构。
环型网络拓扑
每个设备通过双向链路连接到相 邻设备，形成一个闭合的环。
规定了局域网中计算机的物理 连接和数据传输的标准，通过 MAC地址进行设备识别。
IP协议
负责在互联网中进行网络地址 分配和数据包转发，确保数据 包能够正确提供快速的数据传输速度，方便用户进行各种网上活动。
2 资源共享
局域网使得多台计算机能够共享打印机、文件和其他设备，提高工作效率。
3 安全性
通过网络安全措施，局域网能够保护用户的数据和隐私信息。
局域网的建设和维护
1
安装和配置设备
2
安装和设置网络设备，包括交换机、路
由器和计算机等。
3
定期维护和优化
4
定期检查网络设备，更新软件和固件， 优化网络性能。
规划网络结构
确定局域网的拓扑结构、设备布局以及 网络地址分配方案。
网络安全管理
采取安全措施，包括防火墙、访问控制 和数据加密等，确保局域网的安全性。
局域网组网技术ppt精选课件
精选ppt课件210921
19
5.2.3 局域网交换机
交换式局域网的核心是局域网交换机，它也被称为交换式 集线器；
局域网交换机支持交换机端口之间的多个并发连接，实现 多个结点之间数据的并发传输；
以太网交换机可以有多个端口，每个端口可以单独与一个 结点连接，也可以与一个以太网集线器连接；
站点间沿指定的路径转发报文，使争夺式“共享性”信道， 转变为“分享式”信道，最大限度地减少了网络帧的碰撞 和转发延迟，使带宽和效率成倍的增加。
精选1p5pt课件2021
15
查看“网上邻居”是如何实现的？
➢ 在Windows 中，当用户A双击 “网上邻居”时，相当于生成了一 个Ethernet广播包 ，此包中的 目 的MAC地址 为 全1 ，该包要求执 行的命令是：“请告诉我你们的名
字！”。
➢ Hub不知道此命令是什么意思，也不做任何处理，只负责将此信 息包广播到所有其他端口。
13
HUB是如何工作的？
其基本工作原理：广播技术（broadcast） Ethernet信息包：
前缀标 志
7字节
SFD 目的 MAC地 址
1字节 2-6字节
源MAC 地址
2-6字节
长度 数据
2字节 0-1500字 节
DAD
X字 节
CRC 4字节
精选p1p4t课件2021
14
HUB工作原理： ① HUB从某一端口A将收到的包发送到所有端口 ② 非广播包时，地址与包目的MAC地址相同的站响应用户A ③ 广播包时，所有用户都响应用户A
精20选ppt课件2021
20
局域网交换机的分类方法
简单的10Mbps局域网交换机 10/100Mbps自适应的局域网交换机 大型的局域网交换机

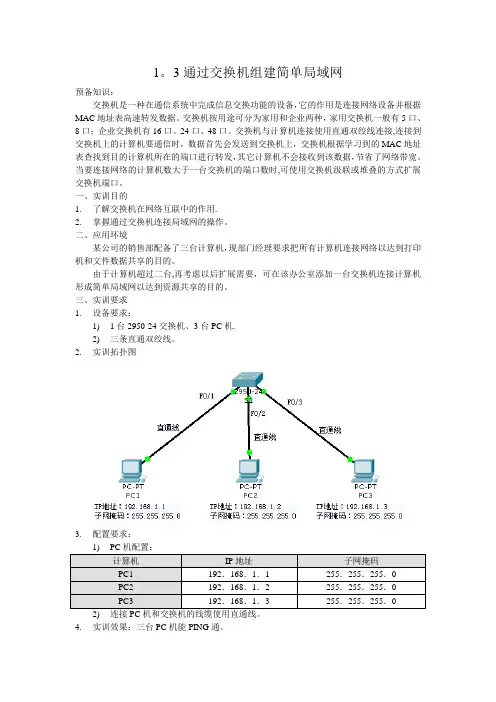

1.3-通过交换机组建简单局域网
1。
3通过交换机组建简单局域网预备知识：交换机是一种在通信系统中完成信息交换功能的设备，它的作用是连接网络设备并根据MAC地址表高速转发数据。
交换机按用途可分为家用和企业两种，家用交换机一般有5口、8口；企业交换机有16口、24口、48口。
交换机与计算机连接使用直通双绞线连接,连接到交换机上的计算机要通信时，数据首先会发送到交换机上，交换机根据学习到的MAC地址表查找到目的计算机所在的端口进行转发，其它计算机不会接收到该数据，节省了网络带宽。
当要连接网络的计算机数大于一台交换机的端口数时,可使用交换机级联或堆叠的方式扩展交换机端口。
一、实训目的1.了解交换机在网络互联中的作用.2.掌握通过交换机连接局域网的操作。
二、应用环境某公司的销售部配备了三台计算机，现部门经理要求把所有计算机连接网络以达到打印机和文件数据共享的目的。
由于计算机超过二台,再考虑以后扩展需要，可在该办公室添加一台交换机连接计算机形成简单局域网以达到资源共享的目的。
三、实训要求1.设备要求：1)1台2950-24交换机、3台PC机.2)三条直通双绞线。
2.实训拓扑图3.配置要求：计算机IP地址子网掩码PC1 192．168．1．1 255．255．255．0PC2 192．168．1．2 255．255．255．0PC3 192．168．1．3 255．255．255．04.实训效果：三台PC机能PING通。
四、实训步骤1.添加设备并使用线缆连接2.设置PC机IP地址3.使用PING命令测试连通性五、详细步骤1.按实训拓扑图添加一台2950—24交换机和三台PC机，下图为添加2950交换机的步骤，PC机参照1.2双机互联.2.在设备类型选择区选择“线缆-直通线”，如下图所示。
3.选择直通线后在PC1上左键，选择“FastEthernet”网卡接口，如下图所示。
4.然后在2950—24交换机上点击左键，选择“FastEthernet0/1"即交换机的0模块第一个接口，点击左键确定连接,如下图所示。
局域网组建与维护局域网规划与建设ppt课件
2023
REPORTING
局域网组建与维护局 域网规划与建设ppt 课件
2023
目录
• 局域网基本概念与原理 • 局域网硬件设备选型与配置 • 局域网软件环境搭建与优化 • 网络安全策略制定与实施 • 故障诊断与排除方法论述 • 性能监测与评估报告呈现
2023
PART 01
局域网基本概念与原理
REPORTING
设备选型原则及建议
设备性能
设备兼容性
选择高性能的设备，确保网络传输速度和 稳定性。
确保所选设备与其他网络设备和计算机兼 容，避免出现通信故障。
设备可扩展性
设备价格与维护成本
考虑未来网络升级和扩展需求，选择具备 可扩展性的设备。
在满足性能、兼容性和可扩展性的前提下， 选择性价比较高的设备，并考虑设备的维护 成本和售后服务。
识，防范类似事件的再次发生。
解决方法
使用网络监控工具分析网络流量，发现网络中存在大 量的广播数据包，导致网络拥塞。进一步检查发现是 一台感染病毒的主机在不断发送广播数据包。
2023
PART 06
性能监测与评估报告呈现
REPORTING
关键性能指标（KPI）设定和监测方法论述
关键性能指标（KPI）设定
网络监控工具
如Wireshark、PRTG等，可以实时监控网络流量、分析数据包，帮助诊断网络性能问题 和安全漏洞。
典型故障排除案例剖析
案例一
网络连通性故障
故障现象
某用户无法访问公司内部服务器。
诊断过程
首先使用ping命令测试用户主机与服务器之间的连通性， 发现ping不通。然后检查用户主机的IP地址配置，发现IP 地址配置错误。
传输介质与拓扑结构
REPORTING
局域网组建与维护局 域网规划与建设ppt 课件
2023
目录
• 局域网基本概念与原理 • 局域网硬件设备选型与配置 • 局域网软件环境搭建与优化 • 网络安全策略制定与实施 • 故障诊断与排除方法论述 • 性能监测与评估报告呈现
2023
PART 01
局域网基本概念与原理
REPORTING
设备选型原则及建议
设备性能
设备兼容性
选择高性能的设备，确保网络传输速度和 稳定性。
确保所选设备与其他网络设备和计算机兼 容，避免出现通信故障。
设备可扩展性
设备价格与维护成本
考虑未来网络升级和扩展需求，选择具备 可扩展性的设备。
在满足性能、兼容性和可扩展性的前提下， 选择性价比较高的设备，并考虑设备的维护 成本和售后服务。
识，防范类似事件的再次发生。
解决方法
使用网络监控工具分析网络流量，发现网络中存在大 量的广播数据包，导致网络拥塞。进一步检查发现是 一台感染病毒的主机在不断发送广播数据包。
2023
PART 06
性能监测与评估报告呈现
REPORTING
关键性能指标（KPI）设定和监测方法论述
关键性能指标（KPI）设定
网络监控工具
如Wireshark、PRTG等，可以实时监控网络流量、分析数据包，帮助诊断网络性能问题 和安全漏洞。
典型故障排除案例剖析
案例一
网络连通性故障
故障现象
某用户无法访问公司内部服务器。
诊断过程
首先使用ping命令测试用户主机与服务器之间的连通性， 发现ping不通。然后检查用户主机的IP地址配置，发现IP 地址配置错误。
传输介质与拓扑结构
交换机及虚拟局域网组网技术培训课件(ppt 45张)
VLAN实验内容
实验器材：3560交换机2台，PC机5台，连接线若干。 网络拓扑图如下： 图中：A1、A2、A3连接在Switch1上，B1、B2连接在Switch2上。 假定应用场景是A1、A3属于技术部，B1、B2、A2属于销售部，要求 同一部门的主机在同一个局域网上。
VLAN实验内容
采用Trunk技术实现了VLAN的跨计算机通信
VLAN 2
带有VLAN 1标签的以太网帧
VLAN 1
不带VLAN标签的 以太网帧
带有VLAN 2标签的以太网帧
VLAN 1
VLAN 2
DTP（Dynamic Trunk Protocol）简介
管理员可以手动指定交换机之间的链路是否形成Trunk， 也可以让交换机自动协商，这个协议称为DTP，DTP还可 以协商Trunk链路的封装类型。 配置了DTP的交换机会发送DTP协商包，或者对对方发送 来的DTP包进行响应，双方最终商讨他们之间的链路是否 形成Trunk，以及采用什么样的Trunk封装方式。 Cisco网络设备支持动态协商端口的工作状态。 根据动态协议的实现方式，Cisco网络设备接口有多种不 同的工作模式。
VLAN的应用背景及实现功能
VLAN——Virtual Local Area Network 【背景描述】 某企业有两个主要部门：技术部（A1、A3）和销售部（A2、B1、 B2），其中销售部门的个人计算机系统分散连接，也就有一名销 售部的工作人员在技术部的办公室，他的电脑连接在技术部的交 换机上。技术部之间、销售部之间需要相互进行通信，但为了数 据安全起见，技术部和销售部需要进行相互隔离。 【拓扑图如下：】
VLAN实验
【实验目的】
了解VLAN交换机的特性与应用场合 掌握VLAN交换机组网的基本配置方法
《局域网组建与实例》课件
局域网的组成
基本组成
局域网的基本组成包括计算机、通信设备、网络接 口等。
拓扑结构
局域网的拓扑结构可以是星型、总线型、环型等， 根据具体需求进行配置。
局域网的实现方式
以太网技术
以太网是最常用的局域网技术，基于CSMA/CD 协议，通过以太网交换机进行数据传输。
接入技术
局域网的接入技术包括有线接入、无线接入等， 根据需求选择适合的接入方式。
《局域网组建与实例》 PPT课件
局域网组建与实例的介绍和说明。本课件将详细讲解局域网的定义、分类、 组成、实现方式、安全性、以及对组织的影响。
什么是局域网？
定义和分类
局域网是指在一个地理位置较小的区域内，由计 算机和网络设备组成的互联网络。
特点和优势
局域网具有高速、高可靠性、低成本和易于管理 等特点，为组织内部用户提供了便捷的网络通信 环境。
局域网的实例Leabharlann 1以太网局域网实现示例
通过以太网交换机将多台计算机连接在
无线局域网实现示例
2
一起，实现内部网络通信。
通过无线接入点，使多台计算机和移动 设备可以无线连接，实现网络通信。
局域网的安全
1 概念和意义
局域网安全是保护局域网中的信息和资源不受未授权访问、破坏和泄露的技术和措施。
2 实施方法
局域网安全的实施方法包括访问控制、加密通信、防火墙和入侵检测等。
局域网对组织的影响
在组织内部的作用
局域网提供了高效的内部通信环境，促进信息共享、 协作和决策。
与组织战略目标的关系
局域网的稳定性和安全性直接影响组织的业务运行 和战略目标的实现。
局域网组网技术ppt精选课件
子网掩码计算方法和实例演示
子网1
192.168.1.0 - 192.168.1.63
子网2
192.168.1.64 - 192.168.1.127
子网3
192.168.1.128 - 192.168.1.191
子网4
192.168.1.192 - 192.168.1.255
CIDR表示法及其应用场景
05
CATALOGUE
路由协议原理及其在局域网中应用探讨
静态路由配置步骤和注意事项
在路由器上配置静态路由 条目
确定目标网络和下一跳地 址或出口接口
配置步骤
01
03 02
静态路由配置步骤和注意事项
测试和验证路由配置 注意事项 确保网络拓扑清晰，避免路由环路
静态路由配置步骤和注意事项
合理规划子网掩码和下一跳地址 考虑网络的可扩展性和维护性
IP地址分类及私有地址范围
IP地址分类
A、B、C、D、E五类，其中A、 B、C类为常用IP地址，D类为组
播地址，E类为保留地址。
A类
10.0.0.0 - 10.255.255.255
B类
172.16.0.0 - 172.31.255.255
C类
192.168.0.0 192.168.255.255
发展历程
从早期的以太网（Ethernet）到现在的 高速局域网技术，如千兆以太网 （Gigabit Ethernet）和万兆以太网 （10 Gigabit Ethernet）。
局域网拓扑结构类型
星型拓扑
以中央节点为中心，其他节点通过点到点链路与中央节点相 连。优点是易于扩展和管理，缺点是中央节点故障会导致整 个网络瘫痪。
《局域网组建》PPT课件
IP地址表示方法
点分十进制表示法，由四组数字组成，每组数字之间用小数点 隔开，每组数字的取值范围为0~255。
子网掩码作用及设置方法
子网掩码作用
用于划分子网，将IP地址的网络部分和主机部分区分开，从而确定子网规模和每个子网 中的主机数量。
子网掩码设置方法
将IP地址与子网掩码进行按位与运算，得到网络地址；将网络地址与子网掩码取反后进 行按位或运算，得到广播地址。根据网络规模和实际需求，选择合适的子网掩码长度。
配置ACL规则
在路由器或交换机上配置ACL规则，定义允许或拒绝特定IP地址、端口号或协议类型的网络 流量。
应用ACL
将配置好的ACL应用到相应的接口或方向上，实现对局域网内不同用户或设备的访问控制。 例如，可以限制某些用户只能访问特定的共享资源或禁止某些设备的网络访问权限。
06 故障诊断与排除技巧
常见故障现象描述
网络连接故障
IP地址配置错误
电脑无法连接到局域网或互 联网，可能表现为网络图标 异常、无法访问网络资源等。
IP地址配置不正确，导致电 脑无法与其他设备通信，可 能表现为网络不通、ping命 令失败等。
网络设备故障
交换机、路由器等网络设备 出现故障，导致网络传输异 常，可能表现为设备指示灯 异常、网络时断时续等。
服务器存储设备配置建议
服务器
选择高性能、高稳定性的服务器，确 保数据处理能力和数据存储安全。考 虑采用冗余设计，如RAID技术，提高 数据安全性。
存储设备
根据数据量和访问需求选择合适的存储 设备，如硬盘、SSD等。对于重要数据， 建议采用数据备份和恢复措施，如定期 备份、远程备份等。
03 软件配置与安装调试
选择依据
路由器交换机搭建局域网图示
IP 、ICMP、IGMP
电脑 192.168.2.15
数据链路层
ARP 、RARP
WAN口
LAN口
电脑 192.168.2.16
互联网
210.22.82.222 外网
路由器
路由器工作原理：LAN口 wan口： 连接广域网使用， 它一般都是接的外 网 LAN口： 用于局域网连接， 这里设置的是网关 路由器收到LAN口 的数据，它转发给 WAN口，然后根据 路由表来选择路径 进行转发
路由器工作在网络层
交换机工作在数据链路层
应用层 & 传输层
应用层
Telnet/FTP/e-传输层
TCP 、UDP
网络层 交换机 网关：192.168.2.1 交换机工作原理： 1.收到数据后，首 先查找自己的MAC 地址表，如果已存 在,则把数据转发给 对应MAC地址的端 口。 2.如果MAC地址表 中没有，就进行广 播，将数据发给所 有端口。 3.如果广播后没有 回应，则将数据通 过网关发给上级。 一般上级就是路由 器了
电脑 192.168.3.44
对于TCP/IP传输过程的理解：
交换机 网关：192.168.3.1
电脑 192.168.3.35
交换机配置基础ppt课件
交换机/路由器配置与管理
对于还未配置的交换机，在启动时会询问是否进行配置，此时可键入 “yes”进行配置，在任何时刻，可按ctrl+c组合键，终止配置。若不想配 置，可键入“no”。 下面设置交换机的管理IP地址，以实现用telnet会话来连接访问交换机。 因此回答“yes”，继续配置对话。
Enter IP address: 192.168.168.3 Enter IP netmask: 255.255.255.0 Would you like to enter a default gateway address? [yes]: yes IP address of default gateway: 192.168.168.1 Enter host name [Switch]: student1 The enable secret is a one-way cryptographic secret used instead of the enable password when it exists. Enter enable secret:myswitch
Windows系统一般都默认安装了超级终端程序，对于Windows 2000，该程 序位于“开始菜单”“程序”“附件”“通讯”群组下面，若没有， 可利用控制面板中的“添加/删除程序”来安装。单击“通讯”群组下面的 “超级终端”，即可启动超级终端。
5
交换机/路由器配置与管理 首次启动超级终端时，会要求输入所在地区的电话区号，输入后将显
DRAM是一种可读写存储器，相当于PC机的内存，其内容在系统掉电 时将完全丢失。
2．交换机的启动与首次启动配置
交换机加电后，即开始了启动过程，首先运行ROM中的自检程序，对系 统进行自检，然后引导运行FLASH中的IOS，并在NVRAM中寻找交换机的 配置，然后将其装入DRAＭ中运行，其启动过程将在终端屏幕上显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
算机与计算机之间的连接；直通线一般用于计算机与交换 机或计算机与路由器之间的连接。所以在寝室的局域网中
选择使用直通线
局域网硬件安装与配置
网线的制作
局域网硬件安装与配置
交换机
型号：cisco 2960 速率：10/100Mbps自适应 端口数：24口 网络协议：CSMA/CD（载波监听多路访问/冲突检测） 接口类型：RJ-45
交换机组建局域网
局域网规划
需求分析
组建小型局域网实现网络互通 实现网络资源共享
局域网规划
利用现有PC、交换双绞线 交换机组网
集线交换器机
....
计算机 计算机 计算机
计算机
局域网硬件安装与配置
网线的制作
材料及工具：RJ-45水晶头若干、 非屏蔽超五类双绞线数米（根据实 际需要购买）、网线压线钳 、网线 测试仪等
局域网硬件安装与配置
网线的制作
双绞线有两种国际标准： T568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白， 棕 T568B标准：橙白，橙，绿白，蓝，蓝白，绿， 棕白，棕
交叉线的做法是：一头采用568A标准，一头采用568B 标准
平行线的做法是：两头同为568A标准或568B标准 交叉线常用于交换机与交换机、路由器与交换机之间或计
大家学习辛苦了，还是要坚持
继续保持安静
局域网软件安装与配置
TCP/IP协议属性配置
TCP/IP协议属性
IP地址、子网掩码、默认网关、DNS 属性正确设置才能工作
设置方法
自动设置：系统自动获取 手工设置：“控制面板”→ “网络连接” →“本地
连接” → “属性” →“Internet协议（TCP/IP）”
命令功能
查看当前主机的TCP/IP协议配置信息。 一般用来检验人工配置的TCP/IP设置是否正确。
命令用法
ipconfig/? ipconfig/all （在DOS下键入该命令）
交换机动态分配IP
局域网软件安装与配置
TCP/IP协议的配置
一般主机（接入Internet的PC）IP地址设置为 192.168.0.1 子网掩码自动获得 其他PC的IP地址必须和 主机的IP地址在同一网段 即将IP地址设置为192.168.0.X （X=2~254）
局域网软件安装与配置
网路配置检测
1.IPconfig命令
选择使用直通线
局域网硬件安装与配置
网线的制作
局域网硬件安装与配置
交换机
型号：cisco 2960 速率：10/100Mbps自适应 端口数：24口 网络协议：CSMA/CD（载波监听多路访问/冲突检测） 接口类型：RJ-45
交换机组建局域网
局域网规划
需求分析
组建小型局域网实现网络互通 实现网络资源共享
局域网规划
利用现有PC、交换双绞线 交换机组网
集线交换器机
....
计算机 计算机 计算机
计算机
局域网硬件安装与配置
网线的制作
材料及工具：RJ-45水晶头若干、 非屏蔽超五类双绞线数米（根据实 际需要购买）、网线压线钳 、网线 测试仪等
局域网硬件安装与配置
网线的制作
双绞线有两种国际标准： T568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白， 棕 T568B标准：橙白，橙，绿白，蓝，蓝白，绿， 棕白，棕
交叉线的做法是：一头采用568A标准，一头采用568B 标准
平行线的做法是：两头同为568A标准或568B标准 交叉线常用于交换机与交换机、路由器与交换机之间或计
大家学习辛苦了，还是要坚持
继续保持安静
局域网软件安装与配置
TCP/IP协议属性配置
TCP/IP协议属性
IP地址、子网掩码、默认网关、DNS 属性正确设置才能工作
设置方法
自动设置：系统自动获取 手工设置：“控制面板”→ “网络连接” →“本地
连接” → “属性” →“Internet协议（TCP/IP）”
命令功能
查看当前主机的TCP/IP协议配置信息。 一般用来检验人工配置的TCP/IP设置是否正确。
命令用法
ipconfig/? ipconfig/all （在DOS下键入该命令）
交换机动态分配IP
局域网软件安装与配置
TCP/IP协议的配置
一般主机（接入Internet的PC）IP地址设置为 192.168.0.1 子网掩码自动获得 其他PC的IP地址必须和 主机的IP地址在同一网段 即将IP地址设置为192.168.0.X （X=2~254）
局域网软件安装与配置
网路配置检测
1.IPconfig命令
