电力系统继电保护第六章课后习题答案

电力工程基础第6章习题答案

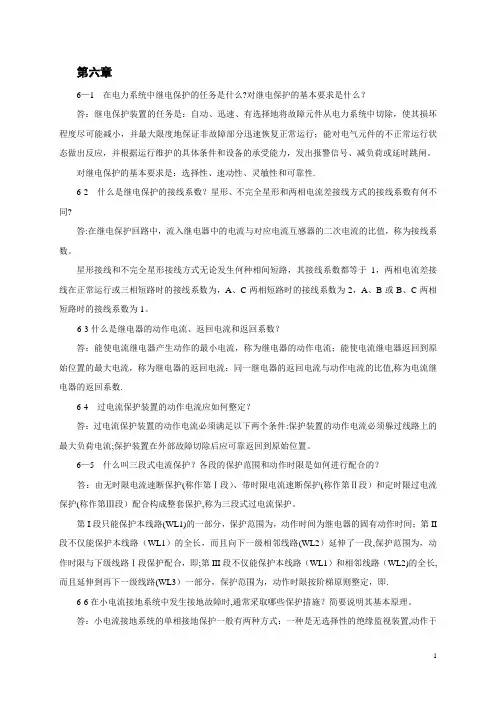

第六章6—1 在电力系统中继电保护的任务是什么?对继电保护的基本要求是什么？答：继电保护装置的任务是：自动、迅速、有选择地将故障元件从电力系统中切除，使其损坏程度尽可能减小，并最大限度地保证非故障部分迅速恢复正常运行；能对电气元件的不正常运行状态做出反应，并根据运行维护的具体条件和设备的承受能力，发出报警信号、减负荷或延时跳闸。

对继电保护的基本要求是：选择性、速动性、灵敏性和可靠性.6-2 什么是继电保护的接线系数？星形、不完全星形和两相电流差接线方式的接线系数有何不同?答:在继电保护回路中，流入继电器中的电流与对应电流互感器的二次电流的比值，称为接线系数。

星形接线和不完全星形接线方式无论发生何种相间短路，其接线系数都等于1，两相电流差接线在正常运行或三相短路时的接线系数为，A、C两相短路时的接线系数为2，A、B或B、C两相短路时的接线系数为1。

6-3什么是继电器的动作电流、返回电流和返回系数？答：能使电流继电器产生动作的最小电流，称为继电器的动作电流；能使电流继电器返回到原始位置的最大电流，称为继电器的返回电流；同一继电器的返回电流与动作电流的比值,称为电流继电器的返回系数.6-4 过电流保护装置的动作电流应如何整定？答：过电流保护装置的动作电流必须满足以下两个条件:保护装置的动作电流必须躲过线路上的最大负荷电流;保护装置在外部故障切除后应可靠返回到原始位置。

6—5 什么叫三段式电流保护？各段的保护范围和动作时限是如何进行配合的？答：由无时限电流速断保护(称作第Ⅰ段）、带时限电流速断保护(称作第Ⅱ段）和定时限过电流保护(称作第Ⅲ段）配合构成整套保护,称为三段式过电流保护。

第I段只能保护本线路(WL1)的一部分，保护范围为，动作时间为继电器的固有动作时间；第II 段不仅能保护本线路（WL1）的全长，而且向下一级相邻线路(WL2）延伸了一段,保护范围为，动作时限与下级线路Ⅰ段保护配合，即;第III段不仅能保护本线路（WL1）和相邻线路（WL2)的全长,而且延伸到再下一级线路(WL3）一部分，保护范围为，动作时限按阶梯原则整定，即.6-6在小电流接地系统中发生接地故障时,通常采取哪些保护措施？简要说明其基本原理。

电力系统继电保护课后习题解析答案全) -

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护课后习题解析答案全

电力系统继电保护课后习题答案1 绪论电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

继电保护装置在电力系统中所起的作用是什么答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护课后习题解析(第二版) 张保会尹项根主编(实用版)

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点和电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分和电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并和给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

《电力系统继电保护实用技术问答(第二版)》第六章

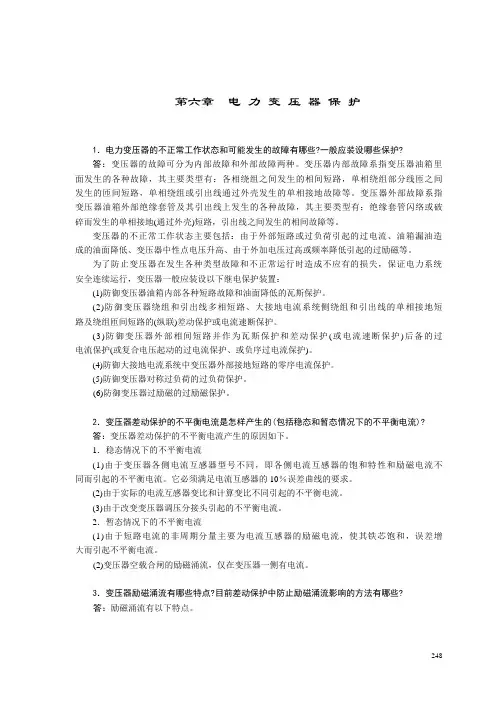

第六章电力变压器保护1．电力变压器的不正常工作状态和可能发生的故障有哪些?一般应装设哪些保护?答：变压器的故障可分为内部故障和外部故障两种。

变压器内部故障系指变压器油箱里面发生的各种故障，其主要类型有：各相绕组之间发生的相间短路，单相绕组部分线匝之间发生的匝间短路，单相绕组或引出线通过外壳发生的单相接地故障等。

变压器外部故障系指变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的单相接地(通过外壳)短路，引出线之间发生的相间故障等。

变压器的不正常工作状态主要包括：由于外部短路或过负荷引起的过电流、油箱漏油造成的油面降低、变压器中性点电压升高、由于外加电压过高或频率降低引起的过励磁等。

为了防止变压器在发生各种类型故障和不正常运行时造成不应有的损失，保证电力系统安全连续运行，变压器一般应装设以下继电保护装置：(1)防御变压器油箱内部各种短路故障和油面降低的瓦斯保护。

(2)防御变压器绕组和引出线多相短路、大接地电流系统侧绕组和引出线的单相接地短路及绕组匝间短路的(纵联)差动保护或电流速断保护。

(3)防御变压器外部相间短路并作为瓦斯保护和差动保护(或电流速断保护)后备的过电流保护(或复合电压起动的过电流保护、或负序过电流保护)。

(4)防御大接地电流系统中变压器外部接地短路的零序电流保护。

(5)防御变压器对称过负荷的过负荷保护。

(6)防御变压器过励磁的过励磁保护。

2．变压器差动保护的不平衡电流是怎样产生的(包括稳态和暂态情况下的不平衡电流)?答：变压器差动保护的不平衡电流产生的原因如下。

1．稳态情况下的不平衡电流(1)由于变压器各侧电流互感器型号不同，即各侧电流互感器的饱和特性和励磁电流不同而引起的不平衡电流。

它必须满足电流互感器的10％误差曲线的要求。

(2)由于实际的电流互感器变比和计算变比不同引起的不平衡电流。

(3)由于改变变压器调压分接头引起的不平衡电流。

2．暂态情况下的不平衡电流(1)由于短路电流的非周期分量主要为电流互感器的励磁电流，使其铁芯饱和，误差增大而引起不平衡电流。

电力系统继电保护课后习题解答

第一章继电保护概述1-1 答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件恢复正常运行；监视电力系统各元件，反映其不正常工作状态，并根据运行维护条件规范设备承受能力而动作，发出告警信号，或减负荷、或延时跳闸；继电保护装置与其他自动装置配合，缩短停电时间，尽快恢复供电，提高电力系统运行的可靠性。

1-2 答：即选择性、速动性、灵敏性和可靠性。

1-3 答：继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特征可以构成各种原理的继电保护。

例如，根据短路故障时电流增大．可构成过流保护和电流速断保护；根据短路故障时电压降低可构成低电压保护和电流速断保护等。

除反映各种工频电气量保护原理外，还有反映非工频电气量的保护，如超高压输电线的行波保护和反映非电气量的电力变压器的瓦斯保护、过热保护等。

1-4 答：主保护是指能满足系统稳定和安全要求，以最快速度有选择地切除被保护设备和线路故障的保护。

后备保护是指当主保护或断路器拒动时，起后备作用的保护。

后备保护又分为近后备和远后备两种：（1）近后备保护是当主保护拒动时，由本线路或设备的另一套保护来切除故障以实现的后备保护;（2）远后备保护是当主保护或断路器拒动时，由前一级线路或设备的保护来切除故障以实现的后备保护.辅助保护是为弥补主保护和后备保护性能的不足，或当主保护及后备保护退出运行时而增设的简单保护。

1-6答：(1)当线路CD中k3点发生短路故障时，保护P6应动作，6QF跳闸，如保护P6和P5不动作或6QF, 5QF拒动，按选择性要求，保护P2和P4应动作，2QF和4QF应跳闸。

(2）如线路AB中k1点发生短路故障，保护P1和P2应动作，1QF和2QF应跳闸，如保护P2不动作或2QF拒动，则保护P4应动作，4QF跳闸。

第二章继电保护的基础知识2-1答：（1）严禁将电流互感器二次侧开路；（2）短路电流互感器二次绕组，必须使用短路片或短路线,短路应妥善可靠，严禁用导线缠绕；（3）严禁在电流互感器与短路端子之间的回路和导线上进行任何工作；（4）工作必须认真、谨慎，不得将回路永久接地点断开；（5）工作时，必须有专人监护，使用绝缘工具，并站在绝缘垫上。

电力系统继电保护课后习题解析答案全

电力系统继电保护课后习题解析答案(全)--电力系统继电保护是电力系统中非常重要的一部分，它的主要功能是在发生故障时，及时将故障隔离，保护电力系统的安全运行。

以下是一些电力系统继电保护的课后习题解析答案。

1.什么是电力系统继电保护？答：电力系统继电保护是指利用电力系统中的继电器装置，通过电流、电压等参数的变化来检测电力系统中的故障，并采取相应的措施，保护电力系统的安全运行。

2.继电保护系统的基本组成部分有哪些？答：继电保护系统的基本组成部分包括故障检测装置、信号处理装置、动作执行装置和辅助设备。

故障检测装置用于检测电力系统中的故障，信号处理装置用于对检测到的信号进行处理，动作执行装置用于执行保护动作，辅助设备用于提供必要的辅助功能。

3.请简述继电保护的分类方法。

答：继电保护可以按照保护对象的不同来进行分类，主要可以分为发电机保护、变压器保护、线路保护和母线保护等。

此外，根据保护动作的原理和方式，继电保护还可以分为电流保护、电压保护、功率保护等。

4.什么是差动保护？请简述其原理。

答：差动保护是一种常用的继电保护方式，它的原理是通过比较电流的差值来检测电力系统中的故障。

差动保护的基本原理是，通过在电力系统的两个相邻的位置上放置电流互感器，分别测量两个位置上的电流值，并将其进行比较。

如果两个位置上的电流值差异超过设定的阈值，就说明发生了故障，差动保护系统将会执行相应的保护动作。

5.什么是过电流保护？请简述其原理。

答：过电流保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电流是否超过设定的阈值来判断是否发生故障。

过电流保护的基本原理是，在电力系统的各个位置上放置电流互感器，测量电流的大小，并与设定值进行比较。

如果电流超过设定值，则说明发生了故障，过电流保护系统将会执行相应的保护动作。

6.什么是电压保护？请简述其原理。

答：电压保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电压是否超过或低于设定的阈值来判断是否发生故障。

电力系统继电保护原理课后答案

第一章填空题:1.电力系统继电保护应满足（选择性 )（速动性）（灵敏性) ( 可靠性）四个基本要求。

2.电力系统发生骨子后，总伴随有电流(增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角(变大）3.电力系统发生故障时，继电保护装置应(切除故障设备）,继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作)时间和（断路器跳闸)的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成。

7.继电保护装置的测量部分是由被保护原件的（某些运行参数）与保护的整定值进行比较。

选择题：8我国继电保护技术发展过了五个阶段，其发展顺序是CA机电型晶体管型整流型集成电路型微机型B机电型整流型集成电路型晶体管型微机型C机电型整流型晶体管型集成电路型微机型9电力系统最危险的故障CA单相接地 B两相短路 C 三相短路10电力系统短路时最严重的后果是CA电弧使故障设备损坏 B使用户的正常工作遭到破坏C破坏电力系统运行的稳定性11.继电保护的灵敏度系数K1m要求(C)（A）K1m<1 (B）K1m=1 (C）K1m〉112.线路保护一般装设两套，它们是 (B)(A)主保护(B）一套为主保护，另一套为后备保护(C)后备保护判断题:13.电气设备过负荷时，继电保护应将过负荷保护设备切除. （错）14.电力系统继电保护装置通常应在保护选择性的前提下,使其快速动作。

（对)15.电力系统在不正常工作状态时，继电保护不但发出信号，同时也把不正常工作的设备切除（错）16.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。

（错)第二章1。

瞬时电流速断保护的保护范围随运行方式和故障类型而变。

2。

瞬时电流速断保护的保护范围在被保护线路始端,在最小运行方式下,保护范围最小。

3.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的电流速断保护的保护范围，故只需带 0。

电力系统继电保护课后习题及答案完整版马永祥北京大学出版社

填空题1。

故障发生后对电力系统造成的后果有烧坏故障设备、影响用户正常工作和产品质量、破坏电力系统稳定运行。

2。

电气设备运行超过额定电流时将引起过热、加速绝缘老化、降低寿命、引起短路等 3.继电保护的基本任务是当电力系统故障时，能自动、快速、有选择的切除故障设备，是非故障设备免受损坏,保证系统其余部分继续运行当发生异常情况时，能够自动、快速、有选择的发出信号,由运行人员进行处理或切除继续运行会引起故障的设备。

4。

继电器是当输入量达到整定值时改变输出状态的一种自动器件；继电保护装置由一个或若干个继电器连接组成,一般分为测量、逻辑执行部分。

5缩短故障切除时间就必须缩短保护动作时间、缩小断路器的跳闸时间。

6.所谓运用中的设备是指全部或部分带电及一经操作带电的设备。

7。

实际工作中只能用整组试验的方法校验保护回路和整定值的正确性。

8。

电网继电保护的整定不能兼顾速动性、选择性或灵敏性时按下列原则取舍局部电网服从整个电网,下级电网服从上级电网，自行消化局部问题尽量照顾局部电网和下级电网的需要，保证重要用户供电.9。

在某些情况下，必须加速切除短路时，可使保护无选择性动作。

但必须采用补救措施。

如重合闸和备自投来补救。

10。

电力设备由一种运行方式转为另一种运行的操作过程中,被操作的有关设备均应在保护的范围内。

部分保护装置可短时失去选择性.3。

1判断题1。

在最大运行方式下,电流保护的保护区大于最小运行方式下的保护区。

对2。

继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。

对3。

大接地电流系统是指所有变压器中性点均直接接地的系统.错4．在我国系统零序电抗与正序电抗的比值是大接地电流系统与小接地电流系统的划分标。

对5。

继电保护装置的电磁兼容性是指它具有定的耐受电磁干扰的能力对周围电子设备产生较小的干扰.对6．系统运行方式越大，保护装置的动作灵敏度越.错7.自耦变压器中性点必须直接接地运行。

电力系统继电保护第2版习题答案作者韩笑06第六章习题答案0622.doc

习题与思考题1.试述ARC应满足的基本要求。

答：1）自动重合闸装置町按控制开关位置与断路器位置不对应的原理起动，对综合重合闸装置，宜实现由保护同时起动的方式。

2）用控制开关或通过遥控装置将断路器断开，或将断路器投于故障线路上，而随即由保护将其断开时，自动重合闸装置均不应动作。

3）在任何情况下（包括装置本身的元件损坏，以及继电器触点粘住或拒动），H动重合闸装置的动作次数应符合预先的规定（如一次重合闸只应动作一次）。

4）自动重合闸装宜动作后，应自动复归。

5）自动重合闸装置应能在重合闸示，加速继电保护的动作。

必要时，可在重合闸前加速其动作。

6）口动重合闸装置应具有接收外来闭锁信号的功能°特別是当断路器处于不允许实现重合闸的不正常状态（如断路器未储能）时，或当系统频率降低到按频率自动减负荷装置动作将断路器跳开时，能口动地将ARC闭锁。

2.在检无压和检同步三相自动重合闸中，当处于下列情况会岀现什么问题？1）线路两侧检无压均投入；2）线路两侧仅一侧检同步投入。

答：1）在检无压和检同步三相口动重合闸中，当线路两侧检无压均投入吋，则线路两侧断路器跳闸后，两侧均检测到线路无电压，两侧断路器合上，势必造成不检同步合闸，容易造成冲击电流，其至引起系统振荡2）在检无压和检同步三相自动重合闸屮，当线路两侧仅一侧检同步投入时：（1）检同步侧该功能未投入，则两侧断路器跳闸后，检无压侧检测到线路无压进行重合，而同步侧因为检同步功能未投入，所以将无法合闸；（2）若检无压侧未投入检同步功能，则当该侧断路器误跳时，此时线路冇压，不能通过检无压功能合闸，而检同步功能未投入，将造成该侧断路器不能通过检同步功能合闸。

因此，同步检定不能只投入某一侧，必须是线路两侧的同步检定都投入。

3.试述重合闸两种起动方式的优缺点。

答：重合闸的启动方式通常有由不对应启动和保护启动两种。

1）不对应启动方式的优点是简单可靠，可纠正断路器误碰或误跳，提高供电的可靠性和系统运行的稳定性。

电力系统继电保护第六章课后习题答案

6.电力变压器保护习题与思考题6.5 一台双绕组降压变压器的容量为15MVA,电压比为35KV±2×2.5%/6.6KV，Yd11接线，采用BCH—2型继电器。

求差动保护的动作电流。

已知：6.6KV外部短路的最大三相短路电流为9420A；35KV侧电流互感器变比为600/5， 6.6KV侧电流互感器变比为1500/5；可靠系数取K rel=1.3。

答：变压器一、二次回路电流计算值见表1表1 变压器一、二次回路电流计算值由表1可以得出6.6KV侧的二次回路电流较大，因此确定6.6KV侧为基本侧。

（1）按躲过最大不平衡电流条件，有(0.1).maxI K f U K K Idz rel za np st k=∆+∆+（1）此处.maxI k应取最大运行方式下，6.6kV母线上三相短路电流，因此，9420.maxI Ak=；f za∆是由于电流互感器计算变比和实际变比不一致引起的相对误差，110.22f za∆===；U∆是由变压器分接头改变引起的相对误差，一般取为调整范围的一半，则0.05U∆=；K np为非周期分量系数，由于采用BCH—2型继电器，故取为1；K st为电流互感器同型系数，这里取1；K rel为可靠系数，由已知条件可知为1.3. 将上述值均代入式（6—3），可得 1.3(0.220.050.111)94204531()I Adz=⨯++⨯⨯⨯=（2）按躲过励磁涌流条件，有 1.3113121705.6()1I K K I Adz rel eμ==⨯⨯=式中，Kμ为励磁电流的最大倍数，由于选取BCH—2型继电器，故取1.（3）按躲过电流互感器二次回路断线的条件，有 1.313121705.6()1.maxI K I Adz rel==⨯=以第一条件为最大，故取4531()I Adz=6.6 为什么具有制动特性的差动继电器能够提高灵敏度？何谓最大制动比、最小工作电流、拐点电流？set I set I .res g .max res res I .RI答：由互感器变比不一致和互感器传变误差产生的不平衡电流的讨论可知，流入差动继电器的不平衡电流与变压器外部故障时的穿越电流有关。

电力系统继电保护课后习题解析答案

电力系统继电保护课后习题答案1 绪论电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

继电保护装置在电力系统中所起的作用是什么答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护课后习题解析答案(全) -之欧阳治创编

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护测试考核复习题解第六章

第六章电力变压器保护6．1判断题6．1．1变压器的差动是变压器的主保护，他们的作用不能完全替代。

（）答：对6．1．2变压器瓦斯保护的保护范围不如差动保护大，对电气故障的反应也比差动保护慢。

所以，差动保护可以取代瓦斯保护。

（）答：错6．1．3瓦斯保护能反应变压器油箱内的任何故障，差动保护却不能，因此差动保护不能代替瓦斯保护。

（）答：对6．1．4当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和纵差保护均动作跳闸。

（）答：错6．1．5对三绕组变压器的差动保护各侧电流互感器的选择，应安各侧的实际容量来选择电流互感器的变比。

（）答：错6．1．6双绕组变压器差动保护的正确接线，应该是正常及外部故障时，高、低压侧二次电流相位相同，流入差动继电器差动线圈的电流为变压器高、低压侧二次电流之相量和。

（）答：错6．1．7变压器各侧电流互感器型号不同，变流器变比与计算值不同，变压器调压分接头不同，所以在变压器差动保护中会产生暂态不平衡电流。

（）答：错6．1．8相对于变压器的容量来说，大容量的变压器的励次涌流大于小容量变压器的励次涌流。

（）答：错6．1．9变压器励次涌流含有大量的高次谐波分量，并以二次谐波为主。

（）答：对6．1．10变压器采用比率制动式差动继电器主要是为了躲励次涌流和提高灵敏度。

（）答:错6．1．11从频域角度分析，波形对称原理差动继电器判据的动作条件，输入电流中的偶次谐波为制动量，相应基波及奇次谐波为动作量，因此躲励次涌流的特性比二次谐波制动的特性好。

（）答：对6．1．12谐波制动的变压器保护中设置差动速断元件的主要原因是为了提高差动保护的动作速度。

（）答：错6．1．13主接线为内桥或者3/2接线的电站，为了简化二次回路，可将高压侧两断路器的电流互感器二次并联后接入变压器比率制动式差动保护。

（）答：错6．1．14Ynd11电源变压器的YN绕组发生单相接地短路时，两侧电流相位相同。

（）答：错6．1．15在变压器差动保护范围以外改变一次电路的相序时，变压器差动保护用的电流互感器的二次接线也应随着做相应的变动。

《继电保护原理》课后答案_刘学军

《继电保护原理》复习资料（课后习题选）第一章概述1-1什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，若不及时处理或处理不当，则将引发系统事故，事故是指系统整体或部分的工作遭到破坏，并造成对用户少供电或电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。

故障和异常运行方式不可以避免，而事故则可以避免发生。

1-2常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。

此外，还有输电线路断线，旋转电机、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。

故障后果会是故障设备损坏或烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或算短使用寿命；造成系统中部分地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。

1-3什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？一般把反应被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。

在主保护系统失效时起备用作用的保护装置成为后备保护。

当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。

远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。

辅助保护是为了补充主保护和后备保护的不足而增设的简单保护。

1-4继电保护装置的人物及其基本要求是什么？继电保护装置的任务：（1）自动、迅速、有选择性地将故障元件从电力系统中切除；（2）反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。

（3）继电保护装置还可以和电力系统中的其他自动化装置配合。

电力系统继电保护课后习题解析答案全) -

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护课后习题解析答案(全) -

电力系统继电保护课后习题答案1 绪论1。

1电力系统如果没有配备完善的继电保护系统,想象一下会出现什么情景？答:现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时,电源至故障点之间的电力设备中将流过很大的短路电流,若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡,可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡.如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时,不能及时地发出信号通知值班人员进行合理的处理。

1。

2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括：1。

电力系统正常运行时不动作；2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行；3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1。

3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么？答：继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能.测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸.执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作.1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异,已经构成哪些原理的保护,这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低，构成了低电压保护;利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护.单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。

电力系统继电保护课后习题解析答案(全)

1、4 依据电力元件正常工作、不正常工作与短路状态下得电气量复制差异,已经构成哪些原理得保护,这些保护单靠保护整定值能求出保护范围内任意点得故障吗？
答:利用流过被保护元件电流幅值得增大,构成了过电流保护;利用短路时电压幅值得降低,构成了低电压保护;利用电压幅值得异常升高,构成了过电压保护;利用测量阻抗得降低与阻抗角得变大,构成了低阻抗保护。
1、9 从对继电器得“四性“要求及其间得矛盾,阐述继电保护工作即就是理论性很强,又就是工程实践性很强得工作。
答:继电保护得可靠性、选择性、速动性与灵敏性四项要求之间即矛盾又统一。继电保护得科学研究、设计、制造与运行得大部分工作也就是围绕如何处理好这四者得辩证统一关系进行得。
电力系统继电保护即就是一门理论性很强,又就是工程实践性很强得学科。首先继电保护工作者要掌握电力系统、电气设备得基本原理、运行特性与分析方法,特别要掌握电力系统故障时得电气量变化得规律与分析方法,通过寻求电力系统得不同运行状态下电气量变化得特点与差异来“甄别“故障或不正常状态得原理与方法,应用不同得原理与判据实现继电保护得基本方法,所以需要很强得理论性。
电力系统继电保护课后习题答案
1 绪论
1、1电力系统如果没有配备完善得继电保护系统,想象一下会出现什么情景？
答:现代得电力系统离开完善得继电保护系统就是不能运行得。当电力系统发生故障时,电源至故障点之间得电力设备中将流过很大得短路电流,若没有完善得继电保护系统将故障快速切除,则会引起故障元件与流过故障电流得其她电气设备得损坏;当电力系统发生故障时,发电机端电压降低造成发电机得输入机械功率与输出电磁功率得不平衡,可能引起电力系统稳定性得破坏,甚至引起电网得崩溃、造成人身伤亡。如果电力系统没有配备完善得继电保护系统,则当电力系统出现不正常运行时,不能及时地发出信号通知值班人员进行合理得处理。
